Принцип работы электронной педали газа
В основе ЭПГ лежит реостат, а вся работа построена за счёт контактных дорожек и внедрённых датчиков. Последние анализируют скорость и процент изменения педали, а также другие важные параметры. Компьютер, основываясь на этих данных, отдаёт команду на активацию дроссельной заслонки в определённом режиме.
Даже когда педаль Е‐газа находится в одном положении, многочисленные элементы управляют подачей топлива. Они подстраиваются под малейшее изменение хода машины и окружающих условий.

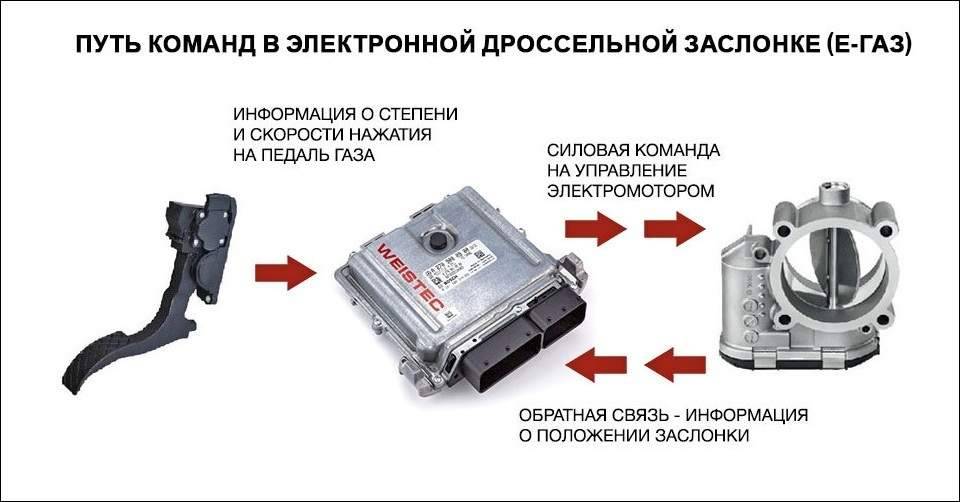

Не входя в подробности, принцип функционирования Е‐газа можно представить так:
- водитель нажимает на ЭПГ, её положение изменяется;
- датчики считывают угол сдвига акселератора от начального положения;
- рассчитанный импульс пересылается в ECU;
- блок отвечает командой дросселю;
- воздушный клапан открывается на требуемый угол.
Так работает новая технология Е‐газ. Принцип её действия значительно сложнее, чем обычное натяжение и ослабление механического троса. Тут возможно много ошибок, связанных с датчиками и прочими компонентами.
Ремонт
Если с педалью появились какие либо проблемы, тогда поможет только полная замена узла. Но прежде чем что-то менять, стоит выявить причину неисправности. Для этого можно воспользоваться проверкой с мультиметром.
Можно разъединить датчики и колодку, демонтировать педаль. Проверяют сопротивление – при нажатии на газ оно должно медленно меняться. Скачки показателей говорят о неисправностях.
Но иногда ремонт возможен – например, повреждена проводка. При обнаружения дефекта с проводкой можно использовать следующую схему.
- Освобождают ось, на которой закреплена шестеренка.
- Снимают жгут проводов.
- Затем отпаивают провода.
- Освобождают скобу и вытягивают кабель.
Далее меняют провода и распаивают их соответственно разъему под педалью.
Признаки неисправности
Среди основных признаков проблем можно выделить:
- Отсутствие какой-либо реакции на акселератор после запуска ДВС автомобиля;
- Провалы, потеря приемистости в процессе движения;
- Плавающие холостые обороты;
- Резкие скачки оборотов при плавном нажатии на акселератор;
- Слишком высокие обороты в режиме холостого хода.
В устройстве имеются подвижные электрические контакты, а также токопроводящие дорожки – эти элементы подвергаются износу в процессе эксплуатации. В работе мотора можно наблюдать провалы при наборе оборотов, нестабильный холостой ход.
Если в узле имеется неисправность, то водитель может это увидеть по сигнальной лампе на приборной панели. ЭБУ в такой ситуации переведет двигатель в резервный режим работы.
В таком режиме можно наблюдать медленный набор оборотов, даже если нажать на акселератор резко. Кроме того, может существенно вырасти расход топлива автомобиля.
Если в узле выходят из строя сразу два датчика, ЭБУ переведет работу ДВС в аварийный режим – водитель не сможет влиять на работу мотора, обороты при любых условиях будут немного выше оборотов ХХ.
Самостоятельная диагностика
Электрика автомобиля Renault Duster не поддерживает диагностику работоспособности клаксона с отображением кода ошибки. Для тестирования необходимо разобрать облицовку рулевой колонки и осмотреть изоляцию. В большинстве случаев обрыв происходит в блоке переключателей (из-за неудачной схемы провод переламывается на месте пайки). Затем следует осмотреть предохранитель. В случае целостности вставки необходимо снятие бампера и проверка клаксона прямой подачей постоянного тока напряжением 12 В.
Для тестирования проводки в блоке переключателей необходимо:
- Отвернуть винты с головкой Torx T15, расположенные на нижней части кожуха рулевой колонки.
- Снять крышки, что позволит добраться до жгутов электропроводки переключателей.
- Повернуть рулевое колесо в левую сторону до момента открытия доступа к винтам с головкой под крестообразную отвертку.
- Открутить шурупы, а затем вытянуть подрулевой модуль движением влево (конструкция выйдет из посадочного гнезда по направляющим).
- Отсоединить колодку от штекера на блоке.
- Проверить состояние проводов, которые отрываются по линии пайки к контактным пластинам.
Для тестирования работоспособности клаксона нужно открутить шурупы.
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Кратко о чем эта статья: Рено Дастер. Снятие модуля педали «газа»
Другие статьи и записи:
09 декабря 2016
Рено Дастер. Снятие наружного шарнира, замена грязезащитного чехла задних колёс
Рено Дастер. Снятие наружного шарнира, замена грязезащитного чехла задних колёс
26 декабря 2016
Рено Дастер. Снятие компрессора кондиционера
Рено Дастер. Снятие компрессора кондиционера
-8%
Защита переднего бампера одинарная 63мм (чёрн) (Искра)
Акции и промокоды | Аксессуары (18) |
|
| Политика конфиденциальности |
Вопросы и ответы
Как долго вы этим занимаетесь?
Одиннадцатый год профессионально улучшаю характеристики автомобилей с помощью механической доработки дросселя. Никого не обманываю и ни от кого не бегаю. Обманывать людей не моя специализация, и обманывать, себе дороже. На свою работу даю гарантию. Описанные изменения в автомобилях записаны со слов клиентов.
На какие авто делается доработка дросселя?
Доработка дросселя делается на бензиновые (инжекторные, карбюраторные) двигатели. На дизельные двигатели используем другие технологии.
На сколько увеличится мощность двигателя после доработки дросселя?
Максимальную мощность двигатель выдаёт на высоких оборотах 4000-7000 об/мин в зависимости от двигателя. Именно этот показатель у вас прописан в документах. На малых и средних оборотах двигатель не выдаёт максимальную мощность. Я с помощью этой технологии увеличиваю мощность на малых оборотах и частично на средних оборотах. И этот показатель никак не отражается на максимальной мощности двигателя. Поэтому лошади остаются, а тяга на малых оборотах увеличивается.
Как доработка дросселя может отразиться на ресурсе двигателя?
Положительно! Чем меньше сжигается топлива, тем меньше образуется нагар и закоксовка поршней и поршневых колец. Отсутствие нагара не тянет за собой другие вытекающие проблемы с двигателем. А так же продлевается ресурс катализатора авто, если он имеется ещё. Потому что не сгоревший бензин не догарает в катализаторе. После доработки дросселя вы начинаете ездить при меньших оборотах. Меньше оборотов уменьшает износ трущихся деталей двигателя. Тем самым моторесурс двигателя увеличивается.
Почему производители сразу не делают доработку дросселя?
А почему производители сразу не делают то, что предлагает рынок по улучшению авто?!
Во-первых, технология молодая. Во-вторых производитель ставит в авто то, что предлагает рынок. Львиную долю рынка по электрике занимает Bosch. Поэтому эту доработку должен делать Bosch. В-третьих, есть информация, что эту технологию купила Toyota и BMW. Возможно, что на новых моделях авто этих производителей уже будет эта доработка.
голоса
Рейтинг статьи
Методы устранения проблемы
Для восстановления работоспособности необходимо:
- установить новый предохранитель;
- восстановить электропроводку в блоке переключателей (жгут в моторном отсеке повреждается только в случае ДТП).
Предохранитель F4
Место расположения защитного элемента зависит от года выпуска машины:
- Предохранитель на автомобилях до проведения рестайлинга находится в салонном блоке под съемной крышкой на торцевой части панели приборов со стороны места водителя. Вставка номиналом 15 А установлена на 5 позиции слева направо во 2 ряду.
- После проведения рестайлинга стала использоваться распределительная коробка другой конфигурации. Вставка расположена на 3 позиции слева в 3 ряду предохранителей (номинал 15 А).
Вне зависимости от даты сборки завод использует вставку ножевого типа, которая извлекается из посадочного гнезда пластиковыми щипцами, уложенными на крышке распределительной коробки. Для проверки состояния перемычки корпус изготовлен из прозрачного пластика.
Допускается установка предохранителя номиналом 15 А. Применять временные самодельные перемычки из проволоки или вставки с увеличенными рабочими параметрами запрещено. Рост силы тока в цепи сверх допустимого предела приводит к разрушению изоляции, короткому замыканию и возгоранию.
Предохранитель находится в салонном блоке.
Обрыв цепи на переключателе
При обнаружении обрыва кабелей черного или красного цветов (обеспечивают подачу питания к сигналу при нажатии на кнопку) необходимо:
- Отвести кабель в сторону, а затем аккуратно срезать изолятор длиной 3-4 мм.
- Повернуть пластиковый сердечник, через который продеты провода, против часовой стрелки.
- Удалить остаток шнура из сердечника.
- Провести зачищенный провод через поворотный пластиковый элемент, а затем припаять наконечник к клемме, используя канифоль и оловянно-свинцовый припой.
- Установить переключатель на место и смонтировать снятые крышки рулевой колонки.
- Проверить работоспособность клаксона.
Поскольку штатные провода не отличаются высокой прочностью, то владельцы устанавливают эластичные кабели с изолятором из фторопласта, устойчивым к перепадам температур. Для проведения ремонта требуется выпаять шнуры управления противотуманными фарами, а затем провести через сердечник 2 новых провода (например типа МГТФ) длиной 50-70 мм. После зачистки жилу покрыть слоем припоя и присоединить к контактам.
Другие материалы раздела
| Проверка давления масла |
| Датчик абсолютного давления во впускном трубопроводе |
| Давление в системе смазки |
| Датчик детонации |
| Замена датчика детонации на двигателе F4R 2,0 |
| Замена датчика детонации на двигателе К4М 1,6 |
| Датчик положения коленчатого вала |
| Замена датчика положения коленчатого вала |
| Датчик положения педали газа |
| Замена педали газа |
| Датчик температуры воздуха во ВПУСКНОМТРУБОПРОВОДЕ |
| Датчик положения распределительного вала |
| Проверка и замена датчика температуры воздуха вовпускном трубопроводе |
| Технические характеристики двигателей 1,5 1,62,0 |
| Двигатель |
| Действия при возникновении непредвиденных обстоятельств |
| Очистка двигателя и моторного отсека |
| Дроссельный узел |
| Снятие и замена прокладки |
| Каталитический нейтрализатор |
| Проверка и замена клапана изменения фаз |
| Клапан изменения фаз |
| Клапан продувки адсорбера |
| Проверка и замена клапана продувки адсорбера |
| Компрессия в цилиндрах двигателя |
| Компрессор |
| Масляный фильтр |
| Моторное масло |
| Классификация моторного масла |
| Требования к качеству масла и сроки его замены |
| Замена масла и масляного фильтра |
| Проверка уровня моторного масла |
| Ремень привода вспомогательных агрегатов |
| Проверка состояния ремня привода вспомогательных агрегатов |
| Снятие и установка ремня привода вспомогательныхагрегатов |
| Ремень привода ГРМ |
| Проверка состояния ремня привода ГРМ |
| Система управления двигателем |
| Электроннаясистема управления двигателем |
| Система впуска воздуха двигателя |
| Система автоматического изменения фазгазораспределения двигателя |
| Система ограничения вредных выбросов двигателя |
Регулировка
Процесс регулировки на разных моделях авто может различаться, так как разные производители используют механизмы разной конструкции. Но для настройки можно применять одинаковый принцип. Что касается конкретной модели, то лучше заранее найти информацию по нему.
Для начала регулировки первым делом необходимо демонтировать педаль с удерживающего кронштейна. Далее ослабляют винты, крепящие крышку. Одни винт удерживает крышку в определенном положении – его следует выкрутить полностью. Крышку поворачивают в сторону по часовой стрелке до конца, затем снова затягивают винты.
Данная регулировка позволит сократить время реакции педали. Некоторые автовладельцы отмечают что после таких регулировок скорость срабатывания можно даже сравнивать с механической педалью. Регулировка позволяет улучшить работу мотора, улучшить начало движения с места.
В тех случаях, когда нужна педаль с низкой чувствительностью, необходимо вращать крышку в обратную сторону – против часовой стрелки. Машина начинает реагировать на нажатия не так быстро.
Иногда можно встретить и вредные советы по регулировке –водители советуют подкладывать прокладки под рычаг. Это неверный подход. Иногда подкладки попадают под контактные площадки в потенциометре, а машина в результате может потерять управление.
Это интересно: Прокачка тормозной системы Renault Logan 2004-2009 Бензин
Установка штатного круиз-контроля: ч.1 Что нужно? — Renault Duster, л., года на DRIVE2
Плата БКК изготовлена и смонтирована на высокоточном оборудовании, покрыта двойным слоем лака, предохраняющего ее от воздействия влаги и агрессивной среды.
В устройстве предусмотрены двойная защита от случайного сбоя микропрограммы и постоянный контроль выходных сигналов. Это позволяет субъективно уменьшить задержку отклика на нажатие акселератора, свойственную многим автомобилям, оснащенным электронной педалью газа, и так же субъективно повысить динамику автомобиля.
Один из режимов педаль-бустера, наоборот, уменьшает чувствительность педали акселератора и снижает динамику, что бывает полезно в зимнее время для уменьшения возможности пробуксовки, а так же для экономии топлива. Педаль-бустер имеет три режима работы: В этом режиме появляется субъективное ощущение возросшей динамики автомобиля и несколько уменьшается эффект задержки отклика на педаль газа.
Круиз-контроль Renault Duster АТ Drivenge
Автоматическое поддержание заданной скорости в режиме круиз-контроля. Восстановление последней заданной скорости.
Автоматическое отключение круиз-контроля при нажатии педали тормоза или сцепления. Включение и отключение режима педаль-бустера.
Выбор одного из трех режимов работы педаль-бустера. Поддержание повышенных заданных оборотов холостого хода.
Круиз-контроль подойдет не только водителям со стажем, желающим в пути как можно меньше выполнять лишних движений, уделяя больше времени дороге, но и начинающим автовладельцам, у которых в приоритете активное передвижение. Еще одним преимуществом данного круиз-контроля, является наличие функции педаль-бустера.
Данная программная функция, позволяет задавать один из трех предустановленных режимов. Управление устройством аналогично штатным круизам.
Включение производится с помощью одной кнопки, выключение педалью тормоза или повторным нажатием кнопки. Устройстово укомплектованно таким образом, что вмешательства в электронику и программную часть блоков управления автомобиля не потребуется.
Запчасти Renault Duster

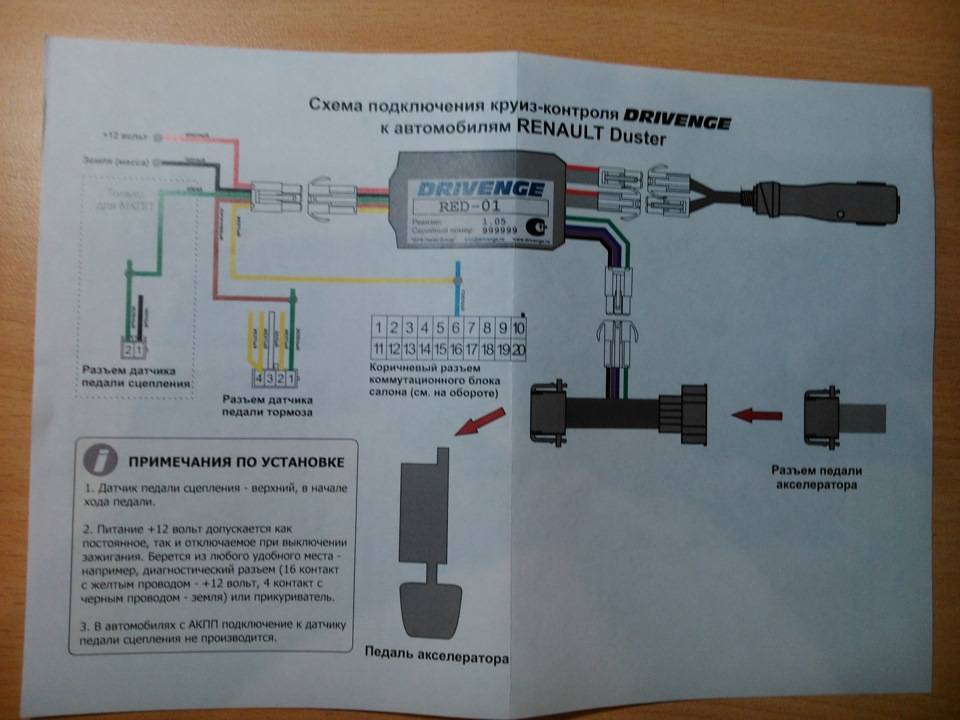

Все свойства достигаются за счет эмуляции педали акселератора. К устройству прилагается подробная инструкции.

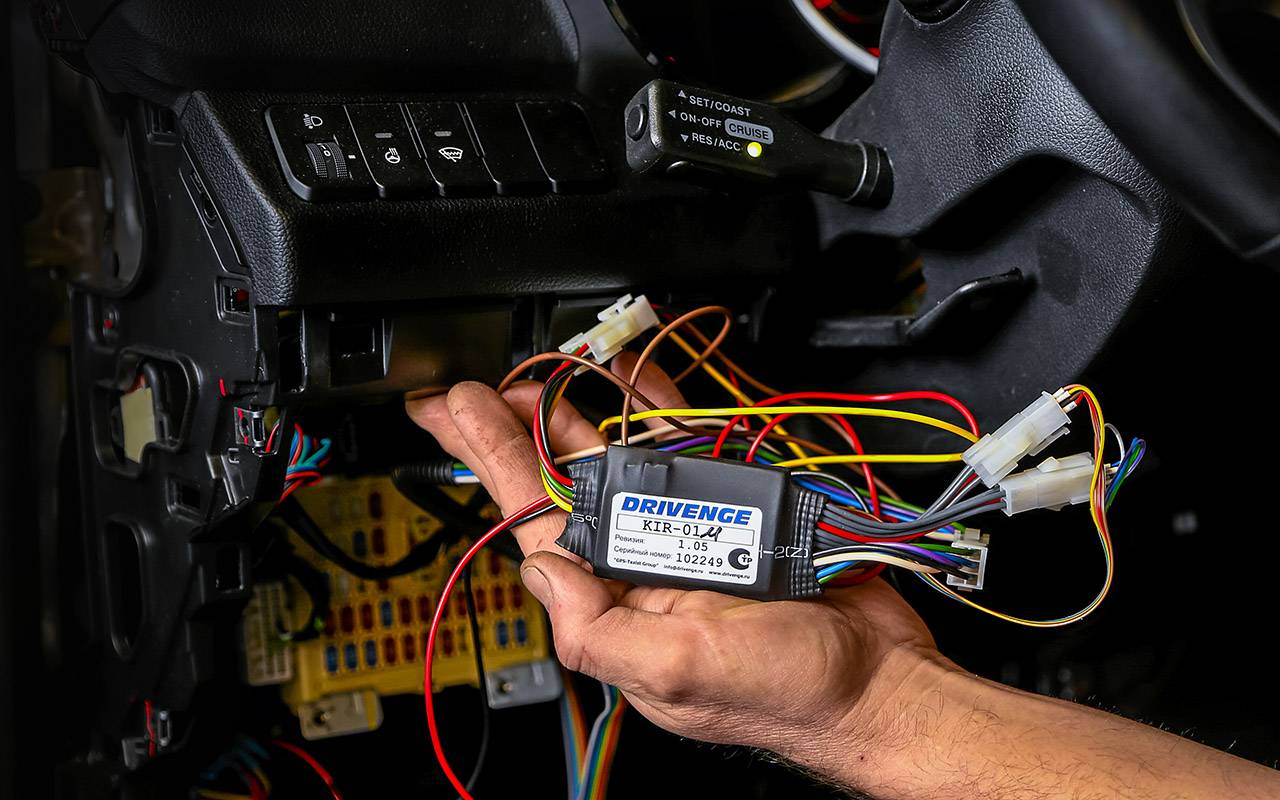

Установку устройства можно произвести самостоятельно, не имея серьезных знаний в электронике. Имеется три предустановленных режима, которые определяют характер поведения автомобиля. Режим “эконом” отличается низким потреблением топлива и слабым откликом на нажатие педали газа, что прекрасно подойдет для водителей, желающих сэкономить на топливе, а также для экспуатации в зимнее время купить круиз контроль рено дастер, когда необходимо плавно, без проскальзывания колес, тронуться с места.

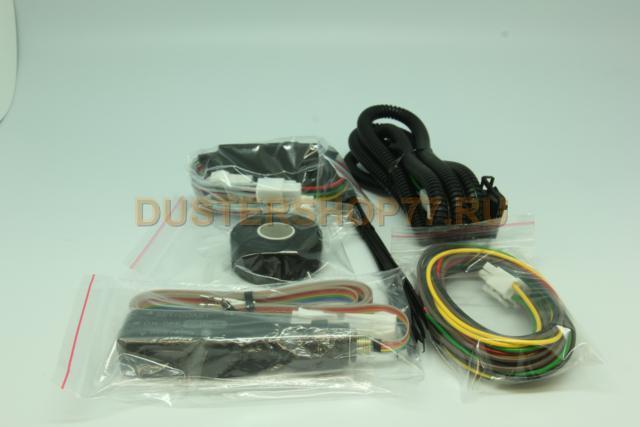

Круиз-контроль + педаль-бустер + рычаг для Рено Дастер с МКПП / АКПП
Далее режим “динамика”, он практически не отличается от заводского поведения автомобиля, разве что чуть меньшее потребление топлива. И, наконец, режим “спорт”, в котором при незначительном увеличении расхода топлива, автомобиль приобретает поистине драйверский характер. Динамические характеристики увеличиваются не менее значительно, чем у автомобилей, которые были подвержены чип-тюнингу двигателя.
Устройство и принцип работы электронной педали газа
Чтобы понимать, как это устроено и функционирует, нужно примерно понимать общую схему механического аналога. Функции этих систем схожи, однако самым простым узлом можно считать только традиционный привод.
Педаль «газа» — это орган управления дросселем и его заслонкой. Функция дросселя – регуляция количества воздуха. Чем больше воздуха, с тем большими оборотами будет вращаться коленчатый вал двигателя. Педаль через тросиковый привод либо через рычаги соединяется с приводом дросселя. Все это значительно снижает усилие, необходимое для нажатия на газ.
Принцип действия электронного узла сложнее, но таким образом процесс управления оборотами стал легче. Электронный акселератор используется только на моторах с инжекторной системой питания. Устройство ее – полностью электронное. В основе лежат электронные модули, преобразующие электрические сигналы.

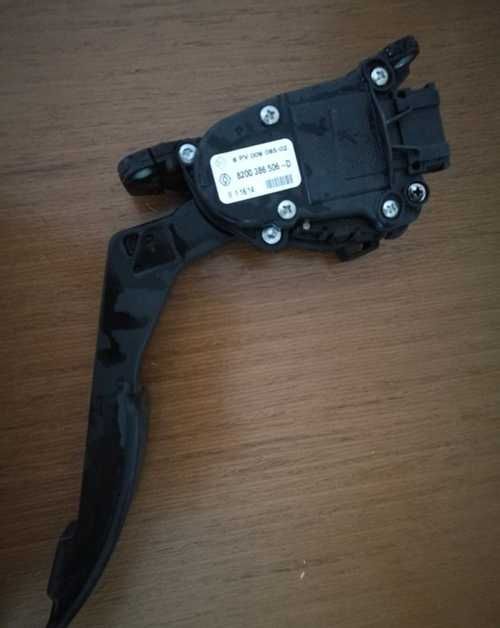

Конструктивно узел представляет собой рычаг из пластика и крепежный кронштейн – внутри кронштейна имеются два датчика. Все эти элементы составляют цельную неразборную конструкцию.
В качестве датчиков используются потенциометры. Подвижный контакт которых находится в жесткой связи с осью рычага пластиковой педали.
Когда водитель нажимает на акселератор, электроника отправляет блоку, отвечающему за преобразование сигналов, данные об положении рычага. На следующем шаге сигнал усиливается и дроссель открывается в соответствии с настройкам автомобиля.
Если рассмотреть классическую схему, то ось педали совмещается с ползунком потенциометра. Переменный резистор изготовлен на печатной плате по технологии напыления. При нажатии на акселератор ползунки потенциометра двигаются по напыленной поверхности, меняя сопротивление в цепи.
В новых моделях авто применяют два потенциометра. Данный подход увеличивает надежность и точность управления. При поломке одного резистора система будет использовать показания второго.
Салон, мультимедиа, багажник

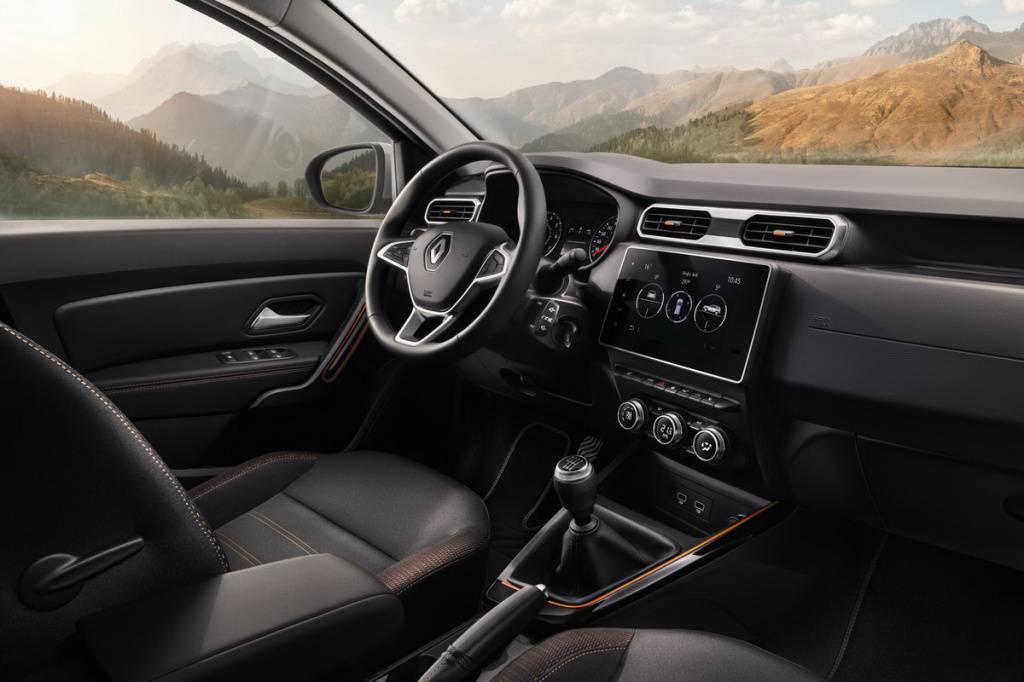

Новый Renault Duster получил более современный – и стильный – салон от модели Arkana. Да, здесь по-прежнему много жесткого пластика, но теперь это не так бросается в глаза. Зато эргономические недостатки, за которые постоянно критиковали «первый» Duster, по большому счету исправлены.

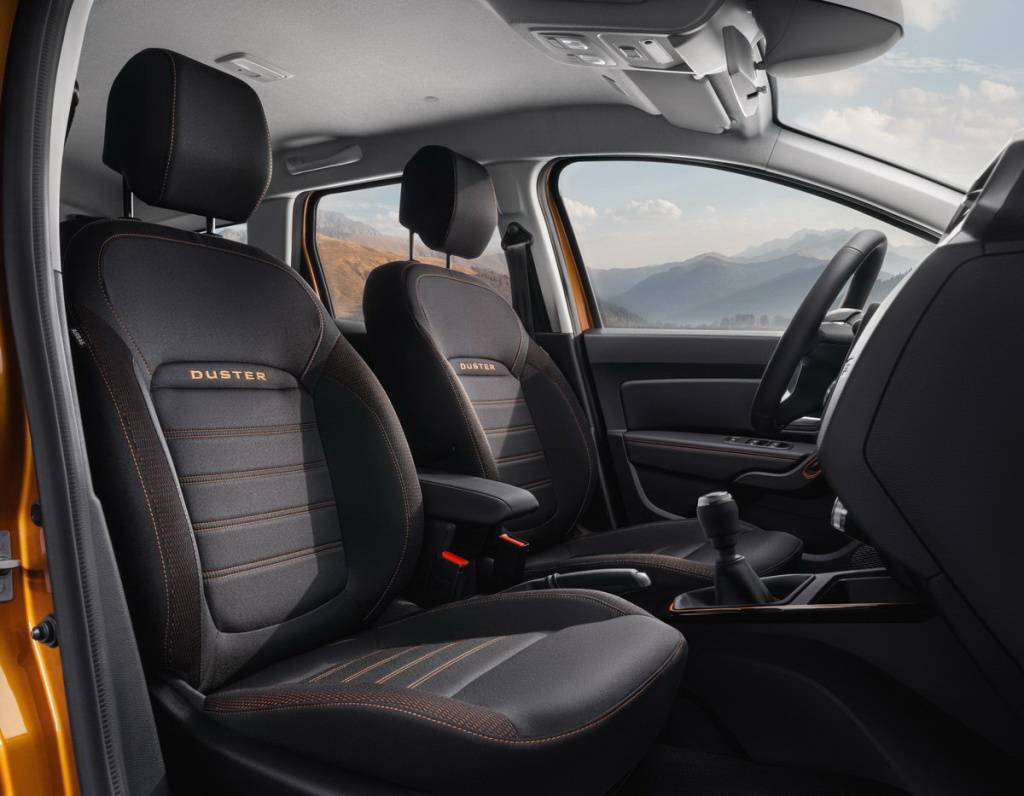

Неудобное сиденье водителя ругали все. В новом «Дастере» установлено сиденье новой конструкции. Подушка на 20 мм длиннее, диапазон регулировки по высоте увеличился с 40 до 60 мм. Появился даже поясничный упор с регулировкой! С учетом того, что и рулевая колонка теперь регулируется и по высоте, и по вылету, водителю нового Duster должно быть гораздо более комфортно.

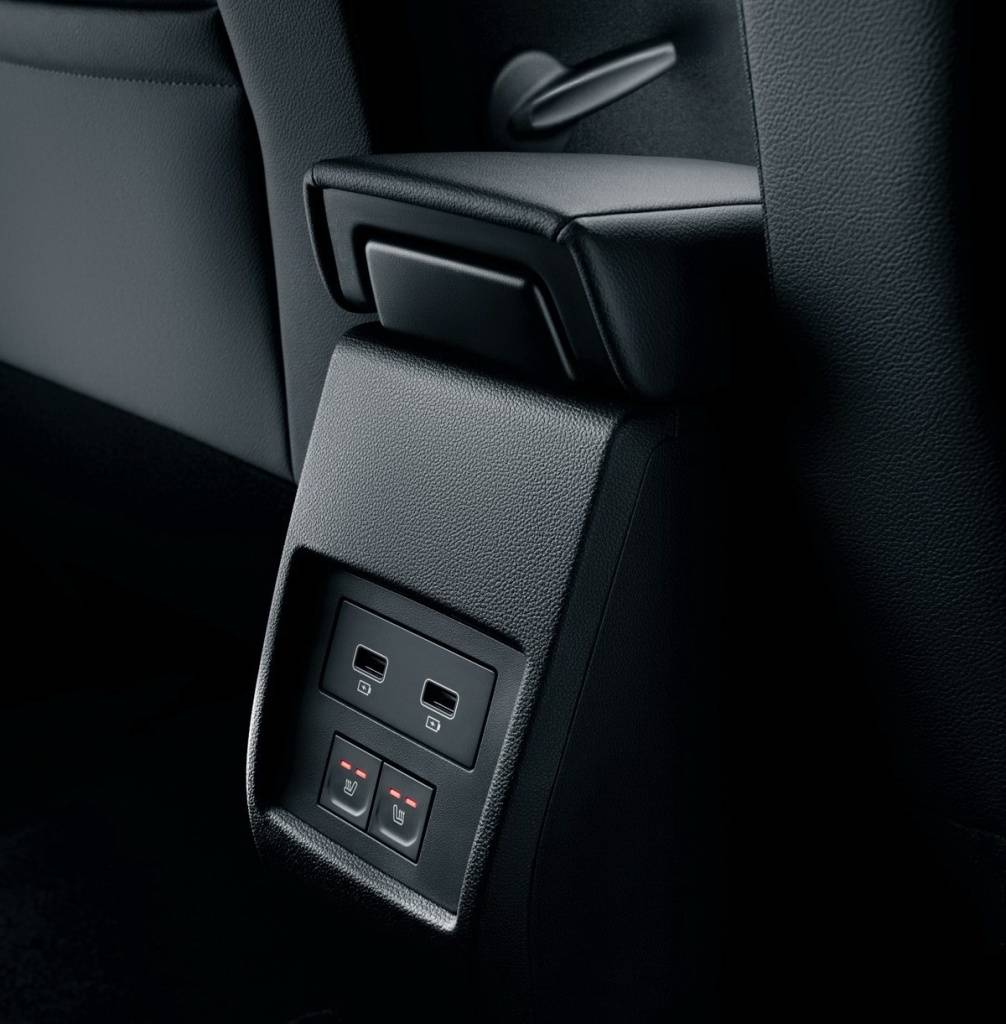

Расширен список «теплых» опций. Новый Duster может быть оснащен подогревом передних и задних сидений, а также электрообогревом рулевого колеса, лобового стекла и форсунок стеклоомывателя. Для модели доступна фирменная система удаленного запуска двигателя Renault Start.

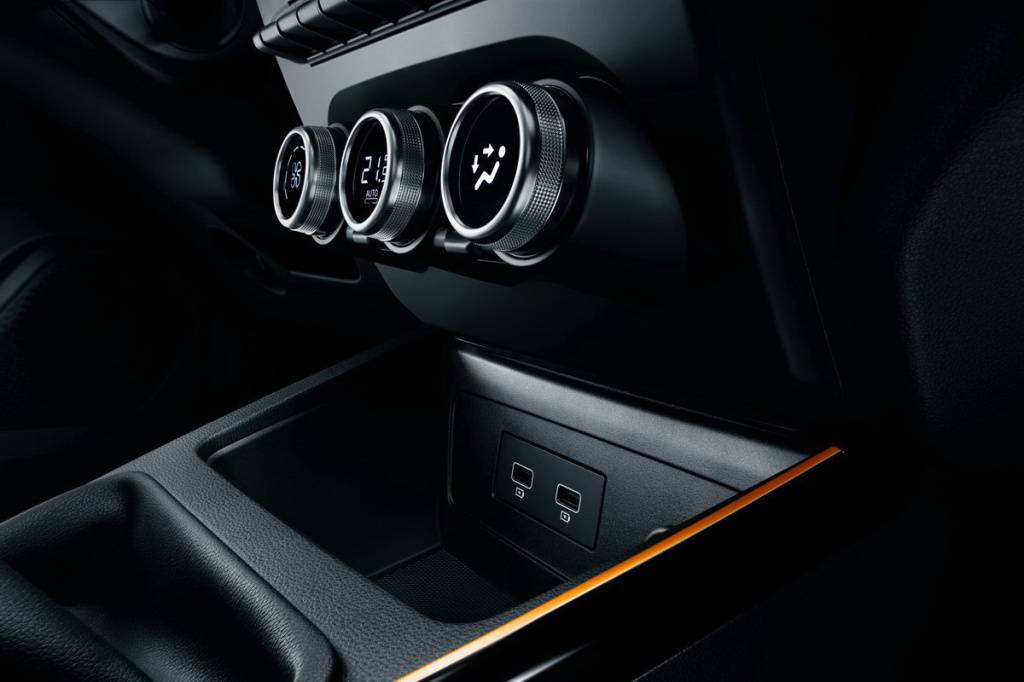

Новая система климат-контроля – такая же, как на Arkana и обновленном Kaptur
По ней у некоторых владельцев Arkana были вопросы: кто-то жаловался, что «климат» слишком сильно холодит в жару, кто-то обращал внимание на то, как нестабильно он работает при околонулевых температурах. Как будет на Duster – покажет эксплуатация
Новая мультимедийная система EASY LINK тоже известна по старшим моделям. 8-дюймовый сенсорный дисплей, навигационная система с функциями предупреждения о камерах и отображения дорожных заторов в режиме реального времени, поддержка интерфейсов Apple CarPlay, Android Auto и Яндекс.Авто, дистанционное включение двигателя и климат-контроля, онлайн-сервисы, музыка, управление голосом, помощник «Алиса» и т.д. Любопытно, что мультимедийная система умеет обновляться «по воздуху» — как смартфон. Впервые для Duster доступна система кругового обзора с динамическими линиями разметки.
Объем багажника прибавил 20 литров: на полноприводном Duster он составляет 428 литров до полки, 662 литра до потолка и 1720 литров со сложенными сиденьями. Под полом багажника появился органайзер вокруг запасного колеса. Спинки задних сидений складываются отдельным рычагом в пропорции 40:60 и укомплектованы новыми подголовниками L-образной формы, которые не ограничивают обзор назад.
