Установка фаркопа на Рено Дастер

Советы по эксплуатации

Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:

1. Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
2. Если замок не сделан для сухого трения, применяют графитную смазку.
3. Существуют специальные защитные колпаки для стационарных устройств сцепления.
4. Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
5. Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
6. Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.

Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.

Подбираем под свою машину

Подключение электрики

Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:

1. Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
2. Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
3. На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
4. Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
5. Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).

Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):

• в первый разъем — левый поворотник,
• второй и третий — в зависимости от конкретной схемы прицепа,
• четвертый — поворотник правый,
• пятый — габаритный фонарь правый,
• шестой — сигнал стопа,
• седьмой (находящийся по центру фаркоп-розетки) — левый габарит.

Подключение электрики

Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:

1. Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
2. Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
3. На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
4. Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
5. Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).

Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):

• в первый разъем — левый поворотник,
• второй и третий — в зависимости от конкретной схемы прицепа,
• четвертый — поворотник правый,
• пятый — габаритный фонарь правый,
• шестой — сигнал стопа,
• седьмой (находящийся по центру фаркоп-розетки) — левый габарит.

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

Подбираем под свою машину

Запчасти, ТО

Подготовка к установке

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа.

Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Установка фаркопа Leader R115-А. RENAULT DUSTER(внедорожник)2wd-4wd.2011 – 2015 г.в., 2015 -… г.в.

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство

Данный вид крепежа затягивается только один раз

При ошибке фиксации гайки придется ломать.

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Порядок монтажа кронштейнов:

1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
2. В отверстия вставляются втулки и винты.
3. С внешней стороны нужно нанести смазку.
4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку — имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

• габариты ;
• фонарь заднего хода;
• повороты;
• противотуманные фары;
• стоп-сигналы;
• массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

• блок включает разъемы для быстрой установки;
• он адаптирован для машин со светодиодными лампами;
• применяются провода для автопрома — ПВАМ;
• использовано интеллектуальное управление;
• обжим контактов высокого качества;
• защита от влаги и пыли;
• пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Главные стадии процесса

Как установить фаркоп на Рено Дастер своими руками

Фаркоп – это…

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

• разные по ширине (европейского и американского стандарта);
• стационарные и съёмные;
• фланцевые;
• малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
• фаркопы с условно-разъёмным креплением.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.

Прицепные устройства разных типов

Подключение проводки

Как установить фаркоп на Рено Дастер своими руками

Устанавливаем фаркоп

Прежде чем установить фаркоп, необходимо учесть несколько нюансов:

• Если вы купили готовый комплект, то в нем, скорее всего, будут самоконтрящиеся гайки. Это значит, что закрутить их можно только один раз.
• Гайки М10 необходимо окончательно зажимать в самую последнюю очередь, прилагая усилие порядка 45-50 H*м.
• Если вы приобрели готовый комплект ТСУ версии 4WD, то в процессе зажимания крепежных гаек, сам фаркоп нужно будет оттягивать назад.
• Винты М10 необходимо обязательно смазать литолом или циатимом.

Зная эти тонкости, вы можете начать подготовительный процесс. Для этого освободите багажное отделение внедорожника, демонтируйте глушитель и запаску. После этого установите авто над смотровой ямой или используйте домкрат. Подготовьте отвертку, 2 ключа на 17 и 2 – на 19. Также потребуется отключить аккумулятор, для этого достаточно лишь отсоединить клемму на минус.

После этого необходимо разделить ТСУ на составные части и приступить к монтажу, для которого потребуется:

• Снять заводские заглушки, расположенные под обшивкой справа и слева. Для этого аккуратно приподнимите обшивку и подденьте их отверткой.
• Вставить в освободившиеся отверстия крепежные болты. Для их защиты используйте втулки, которые устанавливаются внутри лонжеронов.
• Удостовериться что крепежи установлены правильно. Загляните под машину и убедитесь, что вы видите окончания крепежных элементов.
• Надеть боковые кронштейны на окончания болтов, закрепить их шайбами и наживить гайки, используя ключ на 19 (оставьте себе возможность отрегулировать их, поэтому сильно не затягивайте).
• Установить поперечную балку.
• Совместить отверстия с одной стороны балки и боковушки и наживить в этом месте гайку. Аналогичные манипуляции повторите с другой стороны.
• Откорректировать положение балки и затянуть все гайки.
• Монтировать буксирный крюк.

После этого остается установить проводку в розетке фаркопа, чтобы при соединении его с прицепом, на последнем работали световые огни.

Документы на фаркоп легкового автомобиля

В 2020 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

• При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
• При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия: Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
• Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

• Руководство по эксплуатации автомобиля.
• Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
• Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.

Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома. Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно

Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов

Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Процесс установки

Установка ТСУ

Подключаем электрику

Перед тем, как произвести подключение электрики фаркопа на Рено Дастер необходимо внимательно изучить руководство по АТС. Также не забудьте отключить аккумулятор. Помимо этого, найдите клеммы, отвечающие за соединение задних фонарей авто, проложите шлейф с проводами от розетки в багажник.

Дальше выделите провода определенных цветов, в соответствии с проводкой машины.

Для подключения электрики используйте многожильные провода из меди с сечением от 1,5 до 2,5 мм 2 . Концы проводов зажмите или залудите.

Сам процесс подключения розетки ТСУ не займет много времени. Для этого потребуется:

• Закрепить розетку фаркопа на поперечной балке ТСУ с помощью нескольких шурупов.
• Завести проводку в багажник кроссовера.
• Зафиксировать ее концы в жгуте клеммы и подсоединить в штатное отверстие.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан. В 2007 и 2014 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Процесс установки

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

• Bosal VFM;
• Трейлер;
• Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

• Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
• Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
• Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
• Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
• Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
• Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Источники

• https://my-renault-duster.ru/tyuning/ustanovka-farkopa/
• https://auto-gl.ru/ustanovka-farkopa-dlya-reno-daster-4h4/
• https://vseoduster.ru/remont-daster/reno-daster-farkop
• https://asx-club.su/modifications/farkop-dla-reno-daster-4h4.html
• https://carfrance.ru/ustanovka-farkopa-na-reno-daster/
• https://avtomaster-ekspert.ru/remont/kak-ustanovit-farkop-na-daster.html
• https://razborov.net/renault/farkop-na-reno-daster-kak-ustanovit.html
• https://okuzove.ru/modifikacii/farkop-dlya-renault-duster-4×4.html
• https://SpecTorg.su/transmissiya/ustanovka-farkopa-na-reno-daster.html
• https://AvtoSotka.ru/transmissiya/ustanovka-farkopa-na-daster-4h4.html
• https://car-engine.ru/2020/11/22/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%84%D0%B0%D1%80%D0%BA%D0%BE%D0%BF%D0%B0-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%B4%D0%B0%D1%81%D1%82%D0%B5%D1%80-%D1%81%D0%B2%D0%BE%D0%B8/
• https://k-SportRacing.ru/neispravnosti-i-remont/ustanovka-farkopa-na-daster-4h4.html
• https://www.DusterOk.ru/dopolnitelnoe-oborudovanie/ustanovka-farkopa-na-reno-daster-svoimi-rukami
• https://CreativAuto.ru/avtoservis/reno-daster-ustanovka.html
• https://avto-ritet.ru/sovety/poshagovaya-instruktsiya-k-ustanovke-farkopa-na-renault-duster.html
• https://DriversTalk.ru/ustanovka-farkopa-na-reno-daster-svoimi-rukami-poshagovoe-rukovodstvo.html

Нюансы при установке для версий 2WD и 4WD

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом

Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах. качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2; соединительные колодки, лучше использовать модель с гнездами для предохранителей

полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки. силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Возможные проблемы при установке фаркопа

Установка фаркопа на Рено Дастер своими руками – пошаговое руководство

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Когда применяют БСФ

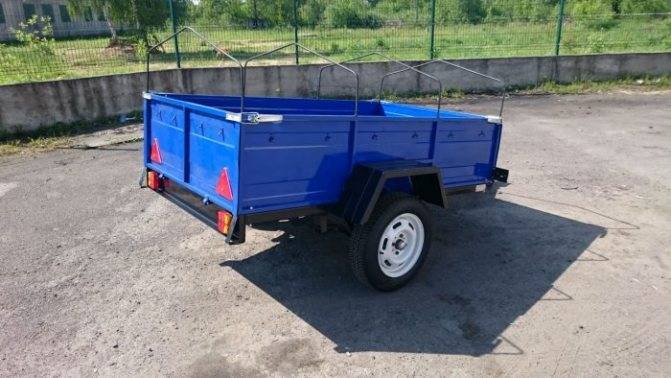

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

• Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
• Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
• При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
• Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Виды

Существует несколько разновидностей:

• Съёмные
• Несъёмные
• Условно-съёмные

Помимо видов их можно разделить на категории:

• Тип А — его используют для грузов до 1.5 тонны, он легко снимется и устанавливается, и относится к условно съёмным
• Тип В – он устанавливается благодаря полуавтоматической гайки, и его можно легко снять, используется для перевозки грузов до 1.5 тонны
• Тип С – он бывает как вертикальный так и горизонтальный, его можно быстро снять, перевозить грузы можно от 1.5 тонн
• Тип F- является кованым изделием и крепится при помощи пары болтов, перевозить можно груз от 2 тонн
• Тип G- прикрепляется при помощи 4 болтов, и является кованным, перевозить можно грузы от 2 тонн
• Тип Н- изготавливается при помощи сварки, и предназначен для перевозки грузов до 1.5 тонны

У каждого вида есть свои преимущества и недостатки, например съёмный вид, стоит дороже, но благодаря тому, что его можно легко снять, он пользуется большей популярностью. Но если внешний вид для автовладельца остается на втором плане, то используется несъёмный.

Возможные проблемы при установке фаркопа

В заключение

Как видно из представленной статьи, установка такого устройства, как фаркоп Renault Duster, не является слишком сложной операцией. При желании, определенных навыках обращения с металлом, инструментами, ее сможет осуществить любой мужчина, владелец этого замечательного транспортного средства.

С наличием прицепного устройства машина приобретает совсем другие свойства. В любой момент автовладелец может взять с собой в дорогу, на отдых, на море, в путешествие легковой прицеп, прицепной домик, баню на колесах. Теперь для водителя открываются самые радужные перспективы. Захватив с собой все блага цивилизации, можно отправляться в путь с семьей либо друзьями за новыми впечатлениями!

Видео
