Схема автомобиля — Рено Логан
Рассмотрим схемы электрооборудования на такое авто, как Renault Logan с 2004 года выпуска. Вот один из отзывов владельца данного авто, из Москвы. Хороший бюджетный автомобиль, без понтов. Надежная рабочая лошадка на каждый день, за семь лет эксплуатации ни разу меня не подвела, менял: наконечники, ступ. подшипник, колодки тормозные и пару лампочек, на 60 тыс. полез поменять ремень, но он был как новый, поэтому оставил, езжу до сих пор, уже 120 тыс. пробега, думаю поменять. 8-и клапанные моторы очень надежные, масло не жрут, от замены до замены масло на одном уровне, к бензину тоже…В принципе, идеальный вариант для среднестатистической семьи!
Схема электросистемы управления двигателем
Электросхема соединений монтажного блока реле и предохранителей в моторном отсеке без/с кондиционером на Рено Логан
Схема соединений монтажного блока предохранителей в салоне на Renault Logan
Электросхема соединений генератора и стартера
Комбинация приборов — схема соединений
Электросхема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости, датчика скорости и иммобилайзера
Указатели поворота и аварийная сигнализация — электросхема
Эл.схема включения габаритного света
Схема соединений коммутационного блока на Рено Логан
Цветовые обозначения индикаторов
Процесс снятия и замены
Для замены вышедших из строя деталей потребуются пластмассовый пинцет, входящий в комплектацию автомобиля, и отвертка с узким плоским жалом.
Под капотом
Порядок действий следующий:
- Выключить зажигание и вытащить ключ из замка,
- Взять пинцет-съемник.
- Открыть водительскую дверь.
- Снять крышку с салонного блока.
- Открыть капот.
- Снять крышку монтажного блока, отщелкнув защелки на нужной стороне (для машин, собранных до 17.05.2005) или сдвинув фиксаторы (для машин, собранных позже 17.05.2005).
- Вытащить пинцетом или рукой вышедшие из строя реле или предохранитель. Если это сделать не получается, можно воспользоваться отверткой, просунув ее жало в прорезь на предохранителе и потянув вверх.
- Устранить причину перегорания плавкой вставки или поломки реле.
- Установить новый предохранитель или реле.
- Установить снятые детали на прежнее место.
Схема автомобиля — Рено Логан
Рассмотрим схемы электрооборудования на такое авто, как Renault Logan с 2004 года выпуска. Вот один из отзывов владельца данного авто, из Москвы. Хороший бюджетный автомобиль, без понтов. Надежная рабочая лошадка на каждый день, за семь лет эксплуатации ни разу меня не подвела, менял: наконечники, ступ. подшипник, колодки тормозные и пару лампочек, на 60 тыс. полез поменять ремень, но он был как новый, поэтому оставил, езжу до сих пор, уже 120 тыс. пробега, думаю поменять. 8-и клапанные моторы очень надежные, масло не жрут, от замены до замены масло на одном уровне, к бензину тоже…В принципе, идеальный вариант для среднестатистической семьи!
Схема электросистемы управления двигателем
Электросхема соединений монтажного блока реле и предохранителей в моторном отсеке без/с кондиционером на Рено Логан
Схема соединений монтажного блока предохранителей в салоне на Renault Logan
Электросхема соединений генератора и стартера
Комбинация приборов — схема соединений
Электросхема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости, датчика скорости и иммобилайзера
Указатели поворота и аварийная сигнализация — электросхема
Эл.схема включения габаритного света
Схема соединений коммутационного блока на Рено Логан
Источник статьи: http://a-shema.ru/index/reno_logan/0-231
Зачем они автомобилисту?
Часто люди хотят ввести в цепь самые разнообразные электронные устройства, включая магнитолу, сигнализацию, кондиционер и множество других приборов, которые существенно упрощают процедуру вождения и делают нашу жизнь более комфортной
В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству
Особенно это актуально для владельцев машин с прицепом, потому что нередко случаются самые разные проблемы с его подключением. В таких случаях нужно будет использовать электросхему прицепа легкового автомобиля, и при этом уметь в ней разбираться, так как научиться читать схемы электрические за короткое время не получится.
Электрические схемы
Электрические схемы — это идеализированные представления электрических устройств в виде символов. К таким схемам также относятся иллюстрации и упрощенные чертежи. С помощью схемы показываются связи между отдельными различными устройствами и способ их подсоединения друг к другу. Электрические схемы могут дополняться таблицами, графиками или описаниями. Вид электрической схемы и ее использование обычно определяются в соответствии с конкретной целью (например, показ работы системы) (рис. «Классификация электрических схем» ).
Чтобы электрическая схема была «читаемой», она должна удовлетворять следующим требованиям:
- Она должна соответствовать требованиям стандартов, а какие-либо отклонения должны объясняться;
- Пути прохождения тока должны располагаться таким образом, чтобы поток проходящих сигналов или механическое действие имели место слева направо и сверху вниз.
В автомобильной электрике блок-схемы без отдельных входов/выходов и внутренних схем позволяют оперативно понять принцип работы системы или устройства. Схематическое отображение различными способами (расположение символов схем) является подробным представлением для определения функции и выполнения ремонта. Схема контактов (с указанием мест расположения контактов устройств) используется службами послепродажного обслуживания при замене или модификации устройств.
В зависимости от способа отображения различают:
- Отображение с одной или несколькими линиями и по расположению символов схемы;
- Отображение в смонтированном, полусмонтированном виде, обособленное и топографическое отображения, которые могут сочетаться в одной и той же электрической схеме.

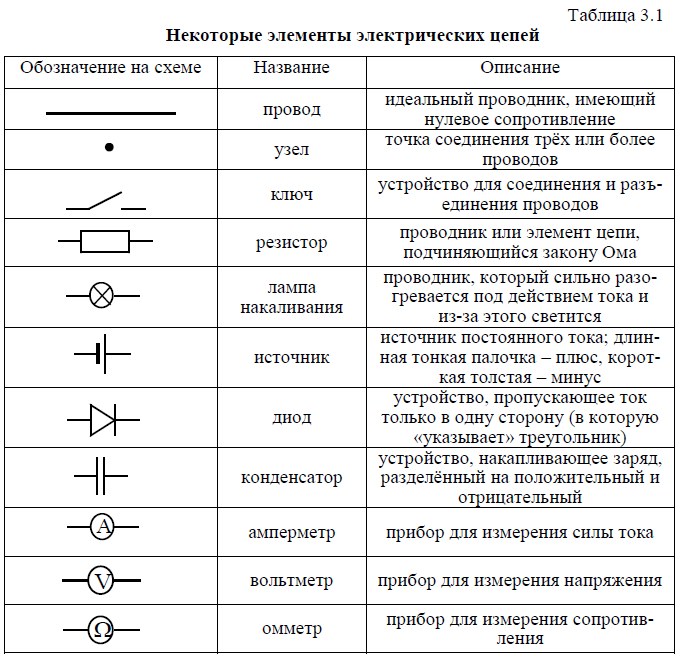

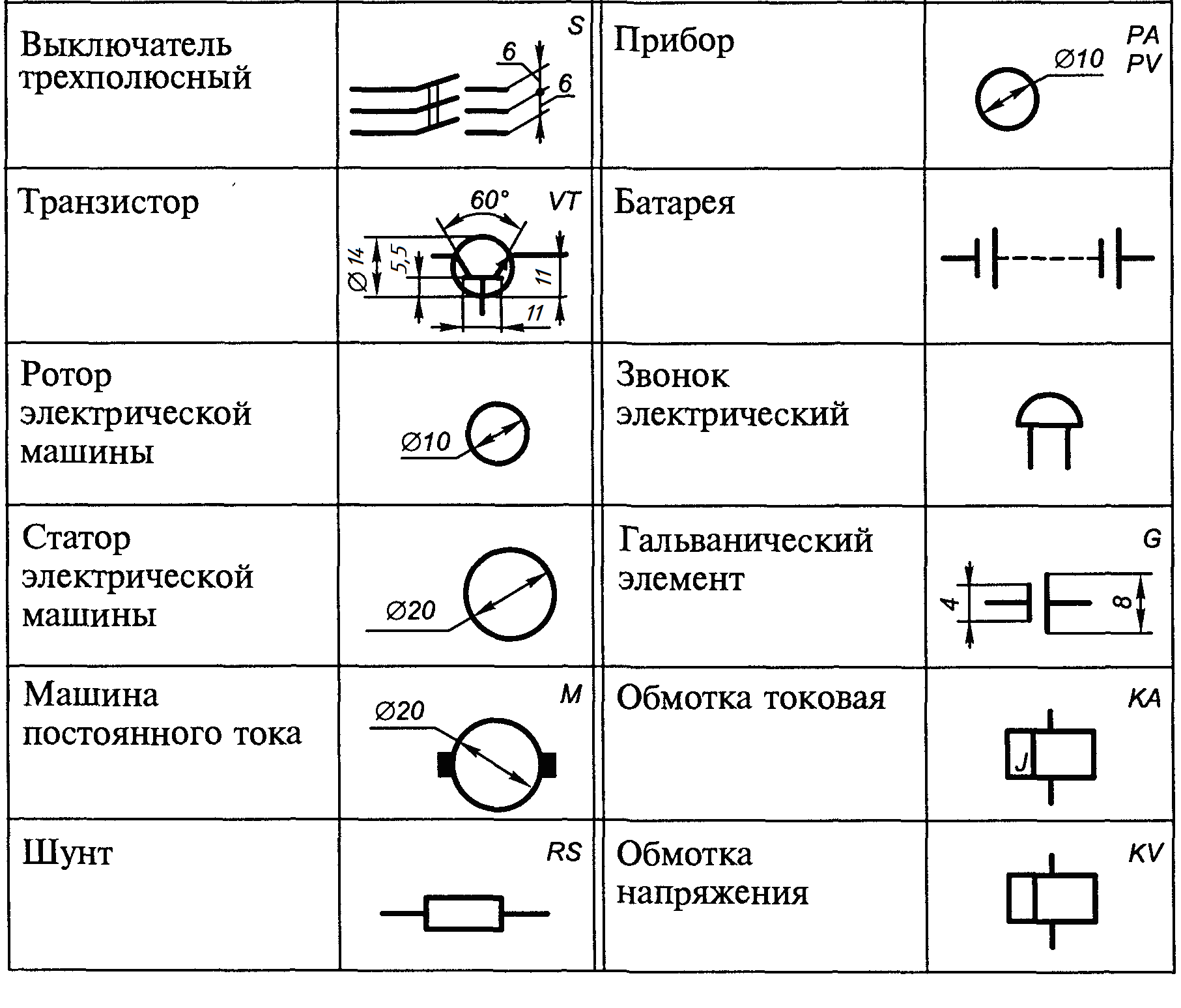

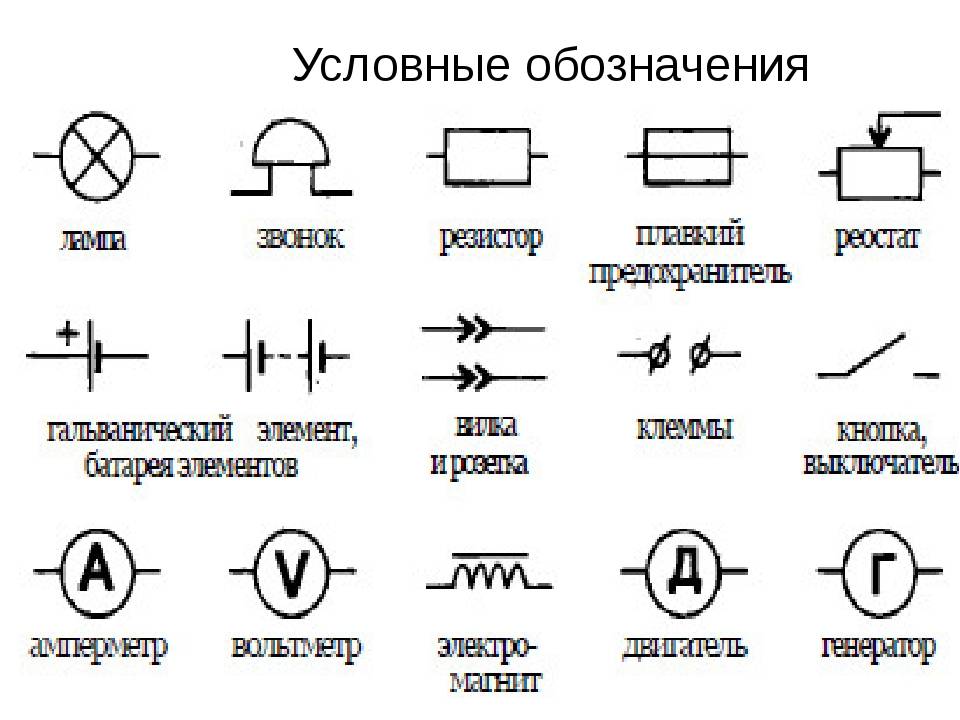

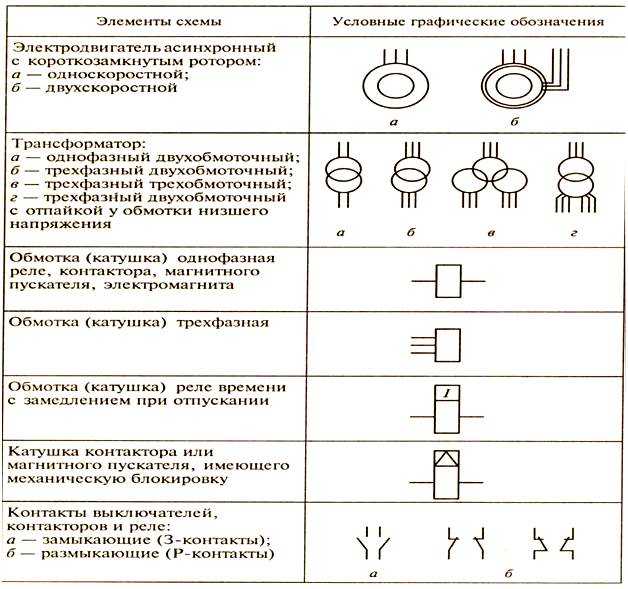

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)
Обозначения буквенно-цифровые в электрических схемах
| Первая буква кода (обязательная) | Группа видов элементов | Примеры видов элементов | Двухбуквенный код |
| A | Устройство (общее обозначение) | ||
| B | Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения | Громкоговоритель | BA |
| Магнитострикционный элемент | BB | ||
| Детектор ионизирующих элементов | BD | ||
| Сельсин — приемник | BE | ||
| Телефон (капсюль) | BF | ||
| Сельсин — датчик | BC | ||
| Тепловой датчик | BK | ||
| Фотоэлемент | BL | ||
| Микрофон | BM | ||
| Датчик давления | BP | ||
| Пьезоэлемент | BQ | ||
| Датчик частоты вращения (тахогенератор) | BR | ||
| Звукосниматель | BS | ||
| Датчик скорости | BV | ||
| C | Конденсаторы | ||
| D | Схемы интегральные, микросборки | Схема интегральная аналоговая | DA |
| Схема интегральная, цифровая, логический элемент | DD | ||
| Устройство хранения информации | DS | ||
| Устройство задержки | DT | ||
| E | Элементы разные | Нагревательный элемент | EK |
| Лампа осветительная | EL | ||
| Пиропатрон | ET | ||
| F | Разрядники, предохранители, устройства защитные | Дискретный элемент защиты по току мгновенного действия | FA |
| Дискретный элемент защиты по току инерционного действия | FP | ||
| Предохранитель плавкий | FU | ||
| Дискретный элемент защиты по напряжению, разрядник | FV | ||
| G | Генераторы, источники питания | Батарея | GB |
| H | Элементы индикаторные и сигнальные | Прибор звуковой сигнализации | HA |
| Индикатор символьный | HG | ||
| Прибор световой сигнализации | HL | ||
| K | Реле, контакторы, пускатели | Реле токовое | KA |
| Реле указательное | KH | ||
| Реле электротепловое | KK | ||
| Контактор, магнитный пускатель | KM | ||
| Реле времени | KT | ||
| Реле напряжения | KV | ||
| L | Катушки индуктивности, дроссели | Дроссель люминесцентного освещения | LL |
| M | Двигатели | — | — |
| P | Приборы, измерительное оборудование Примечание. Сочетание PE применять не допускается | Амперметр | PA |
| Счётчик импульсов | PC | ||
| Частотометр | PF | ||
| Счётчик активной энергии | PI | ||
| Счётчик реактивной энергии | PK | ||
| Омметр | PR | ||
| Регистрирующий прибор | PS | ||
| Часы, измеритель времени действия | PT | ||
| Вольтметр | PV | ||
| Ваттметр | PW | ||
| Q | Выключатели и разъединители в силовых цепях | Выключатель автоматический | QF |
| Короткозамыкатель | QK | ||
| Разъединитель | QS | ||
| R | Резисторы | Терморезистор | RK |
| Потенциометр | RP | ||
| Шунт измерительный | RS | ||
| Варистор | RU | ||
| S | Устройства коммутационные в цепях управления, сигнализации и измерительных. Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей | Выключатель или переключатель | SA |
| Выключатель кнопочный | SB | ||
| Выключатель автоматический | SF | ||
| Выключатели, срабатывающие от различных воздействий: – от уровня | SL | ||
| – от давления | SP | ||
| – от положения (путевой) | SQ | ||
| – от частоты вращения | SR | ||
| – от температуры | SK | ||
| T | Трансформаторы, автотрансформаторы | Трансформатор тока | TA |
| Электромагнитный стабилизатор | TS | ||
| Трансформатор напряжения | TV | ||
| U | Устройства связи. Преобразователи электрических величин в электрические | Модулятор | UB |
| Демодулятор | UR | ||
| Дискриминатор | UI | ||
| Преобразователь частоты, инвертор, генератор частоты, выпрямитель | UZ | ||
| V | Приборы электровакуумные, полупроводниковые | Диод, стабилитрон | VD |
| Прибор электровакуумный | VL | ||
| Транзистор | VT | ||
| Тиристор | VS | ||
| W | Линии и элементы СВЧ Антенны | Ответвитель | WE |
| Короткозамыкатель | WK | ||
| Вентиль | WS | ||
| Трансформатор, неоднородность, фазовращатель | WT | ||
| Аттенюатор | WU | ||
| Антенна | WA | ||
| X | Соединения контактные | Токосъёмник, контакт скользящий | XA |
| Штырь | XP | ||
| Гнездо | XS | ||
| Соединение разборное | XT | ||
| Соединитель высокочастотный | XW | ||
| Y | Устройства механические с электромагнитным приводом | Электромагнит | YA |
| Тормоз с электромагнитным приводом | YB | ||
| Муфта с электромагнитным приводом | YC | ||
| Электромагнитный патрон или плита | YH | ||
| Z | Устройства оконечные Фильтры. Ограничители | Ограничитель | ZL |
| Фильтр кварцевый | ZQ |
volt220.ru
Войти/зарегистрироваться
Ближний свет — схема 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов. Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле в моторном отсеке.
Кузов — типа седан, несущий, цельнометаллический, сварной конструкции, c навесными передними крыльями, дверьми, капотом и крышкой багажника. Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов.
Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле в моторном отсеке.
Непосредственно на обозначении реле отмечены контакты.
Задние противотуманные фонари Renault Logan 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь. Схема электропривода зеркал Renault Logan 1 — блок предохранителей в салоне;
2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом. По заказу автомобили могут быть оснащены антиблокировочной системой ABS тормозов. Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы.
Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания.
В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали. Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона;
В случае необходимости увеличения рисунка электросхемы — щёлкните по изображению. Дальний свет Рено Логан 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 -левая передняя фара. Если цепь тока прерывается квадратом, внутри которого стоит число, то это число указывает на путь тока, которым продолжается цепь. Рядом с названием детали номером может быть указан соответствующий путь тока, который снова встречается на схеме внизу на горизонтальной линии.
Электростеклоподъемники передних дверей Renault Logan 1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.
Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазоров между тормозными колодками и барабанами. Электросхема звукового сигнала 1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.
Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Тормозные механизмы передних колес дисковые, с плавающей скобой.
Последовательность чтения чертежа
Информация в чертеже зашифрована специальными символами и терминами, чтобы она была универсальной и понятной любому специалисту. Также существует определённый порядок чтения чертежа. Если его придерживаться, вы ничего не упустите.
- Основная рамка Самым большим размером шрифта указывают название того, что изображено на чертеже. Значимость информации влияет на размер текста — чем он важнее, тем крупнее. В основной рамке вы найдёте информацию о масштабе выполнения, материал, массу, количество листов в чертеже и так далее.
- Технические требования Если к детали или конструкции есть специальные требования, они перечислены в пронумерованном списке. В нём находится информация о сборке, обработке материала, угле стачивания, покрытии и многое другое. Это необходимые действия, которые должен совершить специалист при работе с объектом.
- Параметры В отдельной рамке находятся необходимые параметры изделия. Например, если на чертеже изображена шестерня, из этой рамки вы узнаете о количестве зубьев, степени точности, диаметре и высоте.
- Графическая часть чертежа В этой области чертежа нужно проанализировать формы и линии. Каждая из них имеет своё значение, которое закреплено в ГОСТе. Для правильной расшифровки нужно учитывать толщину и продолжительность. На начальном этапе вам будет достаточно знать линии видимого контура (самые толстые) и невидимого, наложенного сечения и просто сечения, обрыва, осевые и сгиба. Эта информация помогает специалисту представить трёхмерную модель у себя в голове, поэтому развивайте абстрактное мышление и пространственное воображение.
- Шероховатость поверхностей Все мелкие неровности называются шероховатостью поверхностей. Она указала в графической части чертежа или в верхнем правом углу документа. Например, обозначение шероховатости может выглядеть вот так:
Установочные карты
Скачать в формате PDF.
Статистика так упряма, что добралась и до сигнализаций на Логаны, наглядно демонстрируя разброс мнений в рядах владельцев Рено. 63% автолюбителей уверены: конфигурация с автозапуском — бесполезна, охранной функции (звуковые и световые сигналы) более чем достаточно.
Если от автозапуска отказаться, проблема «врезки» разрешится естественным образом и сигнализацию Логану можно будет установить при помощи коннекторов (альтернативные варианты: пайка и термоусадка).
С другой стороны, пренебречь автозапуском — нанести явный ущерб личному комфорту. Садиться в непрогретый автомобиль во время зимнего сезона — удовольствие сомнительное. Поэтому вопрос о том, какую сигнализацию выбрать, остаётся в области индивидуальных предпочтений
О техническом аспекте важно помнить одно: для системы с автозапуском понадобится модуль обхода иммобилизатора, для обычной «охранки» — нет
Обход штатного иммобилайзера Renault Logan автосигнализацией по LIN
Подключения для деактивации штатного иммобилайзера во время автозапуска производим в черном разъеме блока BCM.
В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).
DATA (LIN) – pin 36, СИД штатного иммо – pin 32
СИД – лиловый, DATA LIN – белый
Войдите на 21-ый уровень программирования и проделайте нижеследующие действия.
Изображение электрооборудования на планах
Панель приборов Рено Дастер — символы и индикаторы
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Подключение сигналки к ЦЗ
Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:
Блок кнопки управления ЦЗ
Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.
Снимаем центральную консоль самостоятельно
Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.
Скриншот официального руководства
Будем действовать согласно инструкции:
- Надо демонтировать магнитолу (если есть);
- Декоративную панель поддевают снизу и выводят её из зацепления;
- Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.
Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.
Результат демонтажа пластиковой панели
Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.
Т-коннектор, толстые провода
По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.
ЦЗ и сигналка, схема подключения
Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.
Схема, сигналка и ЦЗ Логан
Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.
Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.
Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.
Рено Логан: ошибки на панели приборов
Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2021 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:
- 002 – неисправен потенциометр;
- 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
- 004 – ДТОЖ, сбой или отказ;
- 006 – датчик детонации топливной смеси накрылся;
- 014 – нарушена работа клапана продувки адсорбера;
- 017 – ДПКВ;
- 022 – ЭБУ поврежден или слетела прошивка;
- 032 – перегрев ДВС;
- 044 – неисправен иммобилайзер;
- 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
- 064 – спидометр, обрыв датчика;
- 106 – катализатор вышел из строя;
- 253 – пропал контакт массы двигателя.
Условные обозначение сложных элементов на автомобильных схемах – примеры схем
Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.
- Аккумуляторная батарея (АКБ)
- Замок зажинагия
- Комбинация приборов
- Выключатель
- Стартер
- Генератор
Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.
- Катушка зажигания
- Электронный блок управления двигателем (ЭБУ)
- Датчик положения коленчатого вала
На этой схеме уже появляется такой более сложный элемент схемы как – блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора
Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ – только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ
- Блок управления двигателем (ЭБУ)
- Октан-корректор
- Электромотор (в данном случае – бензонасос)
- Датчик концентрации кислорода
На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.
- Электромагнитный клапан рециркуляции отработавших газов
- Двухходовой клапан
- Гравитационный клапан
- Комбинация приборов
- Электронный блок управления двигателем
- Датчик скорости
На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент
- Переключатель наружного освещения
- Переключатель указателей поворота
- Переключатель корректора фар
- Корректор левой фары
- Левая фара автомобиля
- Корректор правой фары
- Правая фара автомобиля
На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.
