Где находится эбу на дастере - Что такое ЭБУ в автомобиле

Способы диагностики ЭБУ и ошибок

Рассмотрим варианты проведения сервисных операций на Дастерах:

Порядок выполнения:

Установить ключ в замок зажигания.
Зажать кнопку сброса суточного пробега на панели приборов.
Удерживая клавишу, завести мотор.
Дождаться активации тест-режима. Отпустить кнопку. Стрелки приборов начнут прерывистые движения.

Существует пять режимов отображения:

вывод индекса бортовой системы;
тестирование сегментов щитка приборов;
остаток топлива, проверка цепи указателя уровня;
мгновенный расход;
повреждения цепей контроля давления масла, датчиков температуры и топлива.

Внешние сканеры, адаптеры существенно расширяют диагностические возможности. Приборы позволяют:

считать коды ошибок с памяти компьютера, расшифровать значения;
произвести тест различных систем автомобиля, предусмотренных ЭБУ;
проанализировать параметры работы двигателя и других узлов машины в реальном времени.

Сканеры подключаются через диагностическую колодку. Обмен данными происходит через шину CAN, состоящую из двух уровней: CAN High, CAN Low. Полученная информация обрабатывается прибором, выводится на экран компьютера, смартфона в удобном виде.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Электронный блок управления имеет встроенный набор команд, калибровочных таблиц. По этой информации компьютер подбирает оптимальные значения работы мотора. В некоторых случаях может потребоваться замена ПО на более модернизированное.

Рассмотрим пример обновления ядра ЭБУ Valeo V40. Блок имеет особенность – прошивка производится на блоке, с температурой меньше 40 градусов. Мотор должен успеть остыть, в противном случае компьютер не позволит выполнить замену ПО.

Для процедуры понадобится:

ноутбук с предустановленным программным обеспечением;
флеш-программаторы KESS2, ММС2 или похожие.
готовое ПО с предустановленными калибровками.

Как устроена процессорная часть

Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность. Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8-, 16- и 32-разрядными. Сами устройства включают в себя:

Центральный процесс;
Постоянное запоминающее устройство (сокр. ПЗУ);
Аналогово-цифровой преобразователь (сокр. АЦП);
Оперативное запоминающее устройство (сокр. ОЗУ);
Порты ввода и вывода;
Генератор тактовой частоты;
Таймеры, иначе называемые счетчиками.

Можно провести параллель между современным компьютером и процессорной частью ЭБУ. По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой

Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга

Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных. Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ. Данные представляют собой калибровочные таблицы констант, участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго. Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков. Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.

Тандем центральный процессор – ПЗУ – ОЗУ является ключевым для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ. Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.

Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код. Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени, так и подсчета числа событий. Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память

Как это соединено?.. Шины

Те линии на картинке – это соединительные шины. Разновидность приёмопередатчиков, протоколов и проводов, которые обеспечивают связь. Разные шины делают для того, чтобы обеспечивать оптимальный канал передачи сигнала, так как в каких-то соединениях нужна очень высокая скорость в одну сторону, а в каких-то достаточно низкой скорости, но обязательная двухсторонняя связь (дуплексный режим).

Разновидности шин – витая пара в разных конфигурациях и сочетаниях, оптоволокно, коаксиальный провод. Причём, шина MOST, например, может быть как оптической, так и электрической. То есть, название шины описывает протокол и инфраструктуру, а не только вид соединения.

Шлюз

Это все блоки управления в автомобиле. Они все подключены к одному блоку, как видите. Этот блок называется шлюзом или Gateway. Его задача – согласовывать работу блоков между собой, чтобы, несмотря на разницу в шинах, блоки могли общаться между собой. То есть, он выступает коммутатором, и именно к нему мы и подключаем диагностику, через него общаемся с другими блоками.

Группы блоков по шинам

Так как разным блокам требуется разная скорость обмена данными и помехозащищённость, а, например, у мотора, коробки и курсовой устойчивости нет времени на переговоры на разных языках, блоки соединены группами на одной шине.

Система управления двигателем и системы регулировки ходовой части связаны через систему шин связи PT‐CAN или FlexRay с центральным межсетевым преобразователем. Блоки управления, относящиеся к общему электрооборудованию автомобиля, соединены с помощью шины K‐CAN

Для большинства блоков управления в области информационно-коммуникационных систем в качестве носителя информации выступает MOST. Диагностика автомобиля осуществляется с использованием шины D‐CAN.

Шина CAN двигателя и трансмиссии: PT-CAN

Шина PT‐CAN соединяет систему управления двигателем с системой управления коробкой передач и системы обеспечения безопасности и поддержки водителя.

MOST

Представляет собой шинную технологию для мультимедийных систем. Шина MOST имеет кольцевую структуру, работает в одном направлении и использует световые импульсы.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

Когда определяется отклонение от нормы, для коррекции блок формирует управляющие сигналы, которые передаются на исполнительные устройства. В случае, если откорректировать работу той или иной системы двигателя не удается (то есть данные от датчика все равно не соответствуют прописанным в памяти блока допустимым «нормам»), тогда блок управления фиксирует ошибку.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Виды входных и выходных сигналов

ECU обрабатывает всего несколько типов входных сигналов:

цифровой сигнал (имеет всего два уровня – «высокий» и «низкий»). Еще такой сигнал называется логическим, так как он имеет всего два значения – истина или ложь (true/false), логический 0 либо логическая 1;
импульсный сигнал — кратковременное изменение физической величины. К примеру, по количеству импульсов с датчика АБС блок управления рассчитывает скорость вращения каждого из колес;
аналоговый сигнал – описывается функцией времени и непрерывным множеством возможных значений. В автомобиле к таким сигналам относится измерение напряжения.

Задающие каскады, использующиеся для управления исполнительными механизмами, могут формировать переключающий сигнал и сигнал с широтно-импульсной модуляцией

ШИМ-сигнал характеризируется скважностью импульсов – соотношением периода импульсов к их длительности. Скважность выражается в процентах, которые показывают соотношение периода подачи напряжения к периоду обесточенного состояния

К примеру, если скважность сигнала управления регулятором холостого хода (РХХ) составляет 50%, то шток регулятора будет выдвинут на половину хода.

Тогда как широтно-импульсная модуляция позволяет гибко управлять исполнительным устройством, переключающий сигнал имеет только два состояния – включено или выключено. Таким сигналом будет включение вентилятора, муфты кондиционера и т.п.

Конструкция

Сложность конструкции зависит от многозадачности выполняемых функций. Чем больше приходиться обрабатывать параметров, тем высокотехнологичней устроен контроллер.

Конструкция ЭБУ предполагает наличие аппаратных модулей и программного обеспечения. Во главе аппаратной части стоит микропроцессор. Для преобразования сигналов в «понятные» ему импульсы используются аналого-цифровые преобразователи. Программное обеспечение представляет собой заданный алгоритм действий, согласно которому производится измерение входных параметров и корректировка работы подсистем. Оно включает в себя функциональный и контрольный модули. Функциональная часть ЭБУ отвечает за прием, обработку сигналов датчиков и подачу сигналов исполняющим устройствам. Контрольный модуль следит за корректностью обрабатываемых параметров. В случае отклонений, он перенастраивает система. Иными словами, отвечает за адаптацию к изменяющимся условиям.

Управление узлами и агрегатами

Для современных автомобилей электронный блок управления двигателем – это самый важный элемент обеспечения исправной работы силового агрегата. Для того чтобы добиться максимальной продуктивности двигателя, нужно предельно точно дозировать пропорцию топливно-воздушной смеси, выверять момента впрыска, а также оптимизировать работу навесного оборудования.

Первые контроллеры были установлены на инжекторные двигатели. Они управляли наполняемостью цилиндров с учетом сигналов всего нескольких датчиков (положение коленвала, количества всасываемого воздуха, положение дроссельной заслонки). Блок управления двигателем в современном автомобиле обрабатывает гораздо большее количество сигналов (положение распредвала, наличие детонации в цилиндрах температуру охлаждающей жидкости, содержание кислорода в выхлопных газах и прочие). Из-за чего возможно точно оптимизировать взаимодействие основных процессов в различных режимах работы двигателя. Контроль турбонаддува, системы рециркуляции выхлопных газов, изменения фаз газораспределения также осуществляется блоком управления.

Программное контролирование применимо не только с бензиновым двигателем, но и на дизельных ДВС.

В паре с ЭБУ мотора в автомобиле могут быть задействованы:

модуль управления положением кузова;
блок синхронизации элементов трансмиссии;
модуль контроля тормозной системы;
контроллер активации систем пассивной безопасности и прочие.

Ремонт ЭБУ двигателем и подбор блока для замены

Важно понимать, что ремонт электронного блока управления является сложной и ответственной процедурой, которая требует определенных навыков, оборудования, знаний и понимания принципов работы устройства. При этом ремонтировать блоки управления рекомендуется только в тех случаях, когда заменить контроллер на исправный нет возможности

Как правило, не удается заменить ЭБУ на старых и редких автомобилях (возникают трудности с подбором как нового, так и б/у контроллера), а также тогда, когда стоимость блока очень высока

При этом ремонтировать блоки управления рекомендуется только в тех случаях, когда заменить контроллер на исправный нет возможности. Как правило, не удается заменить ЭБУ на старых и редких автомобилях (возникают трудности с подбором как нового, так и б/у контроллера), а также тогда, когда стоимость блока очень высока.

Что касается попыток сэкономить и отремонтировать ЭБУ самостоятельно, в этом случае риск повреждения электронного устройства высок. Также результатом попыток установить такой блок после ремонта в автомобиль является выход из строя и других систем на борту транспортного средства.

Простыми словами, на обычном СТО блок просто меняется на новый или заведомо рабочий. В остальных случаях попытки ремонта могут не только не принести желаемого результата, но и усугубить ситуацию. По этой причине ремонтировать блок нужно только в специализированных центрах, которые сами определят, целесообразно или нет проводить ремонтные процедуры с тем или иным типом устройств.

Теперь перейдем к подбору устройства в рамках замены. Как уже говорилось выше, сначала нужно найти возможную причину, которая и привела к выходу блока из строя. Это позволит избежать скорой замены только что установленного ЭБУ.

Итак, необходимо учитывать, что в продаже часто встречаются восстановленные блоки, причем ремонт провел сам завод-изготовитель. Такая практика является нормальной, так как экономически заводу выгоднее восстановить старый блок, чем изготавливать новый. Естественно, завод не будет ремонтировать полностью залитый водой, разбитый или сожженный ЭБУ. При этом на восстановленную деталь должна даваться гарантия, как на новое устройство.

При выборе нужно понимать, что визуально, а также по разъемам и маркировке электронные блоки управления могут быть одинаковыми, однако ПО в таких устройствах разное. Дело в том, что для каждого типа ДВС на той или иной модели двигателя, а также в зависимости от года выпуска, программное обеспечение может сильно отличаться.

Получается, вполне возможно, что с не подходящим для конкретной машины ЭБУ автомобиль будет работать, однако о стабильности такой работы мотора и других агрегатов и узлов говорить не приходится.

Вполне очевидно, что новый электронный блок должен быть точно таким же, как и старый. Для подбора нужно не только учитывать марку и модель автомобиля, но и объем/тип двигателя, год выпуска авто, VIN-код, а также все маркировки, которые производитель нанес на сам блок.

После того, как нужный блок был подобран, остается только реализовать подключение устройства к соответствующим разъемам. На практике ЭБУ далеко не всегда рассоложен в удобном и легкодоступном месте, так что нужно знать, где стоит блок управления двигателем на том или ином автомобиле. Перед подключением клеммы с АКБ следует обязательно снять.

Еще нужно помнить, что многие электронные блоки управления нуждаются в дополнительной настройке. В одном случае это просто автоматическая подстройка ЭБУ под параметры и особенности работы конкретного авто (самоадаптация). Для такой подстройки на машине нужно просто поездить в разных режимах.

Более сложным случаем является необходимость выполнять перепрограммирование, более известное под названием чип-тюнинг. Такие доработки нужны тогда, когда требуется внести коррективы в работу ДВС, а также отдельных систем автомобиля.

Результата добиваются путем изменения штатного ПО и заводских стандартных настроек, которые «зашиты» в память ЭБУ. Качественно такую процедуру могут выполнить только квалифицированные специалисты, которые имеют подходящее программное обеспечение и оборудование.

Как работает ЭБУ

Схема работы ЭБУ

Для того чтобы понять, что такое ЭБУ в автомобиле, для начала нужно разобраться с тем, как данная система работает. В первую очередь ЭБУ собирает данные с датчиков:

Температура мотора и окружающей среды,
Данные о подаче кислорода и топлива,
Датчик скорости,
Датчик холостого хода,
Данные от систем антизаноса, стабилизации, антиблокировочной системы, некоторых других систем безопасности,
Информация о состоянии коленвала (или коленвалов)
Информация о положении дроссельной заслонки, педали газа
Контроль количества охлаждающей жидкости, тормозной жидкости и самой тормозной системы
Датчик напряжения внутренней электросети автомобиля,
Информация из цепи ЭУР или о состоянии гидроусилителя.

Это минимальный набор данных, которые блок электронного управления получает для анализа постоянно. Чем выше классом машина, тем этот список все длиннее. Добавляются, например, данные о состоянии пневматической подвески у внедорожника и пр.

По мере анализа всей этой информации ЭБУ постоянно отдает команды для поддержания автомобиля в рабочем режиме. Фактически блок управления всегда держит под контролем:

Впрыск инжекторов,
Подача воздуха и всю система зажигания,
Управление газораспределением,
Состав выхлопных газов,
Управление автоматической КП
Поддержание нужного значения температуры,
Всю осветительную систему, внутреннюю и наружную,
Подогрев, кондиционер,
Стеклоподъемники и прочее.

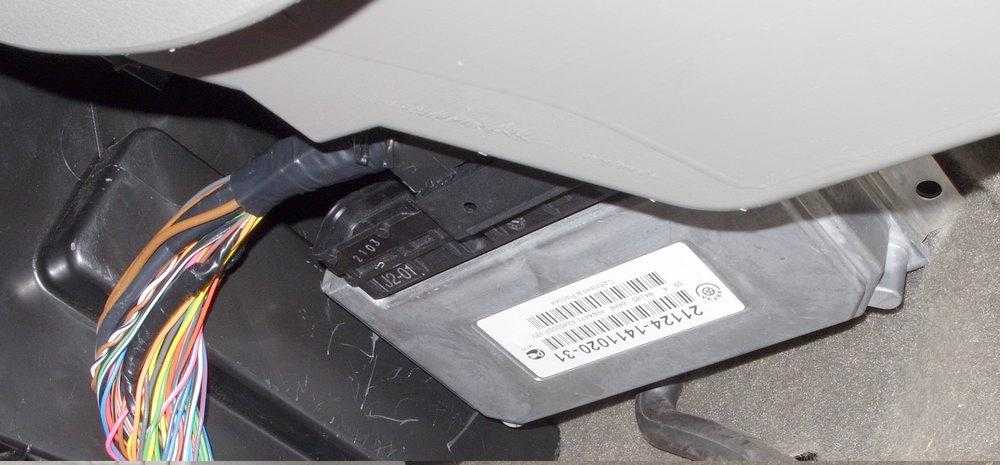

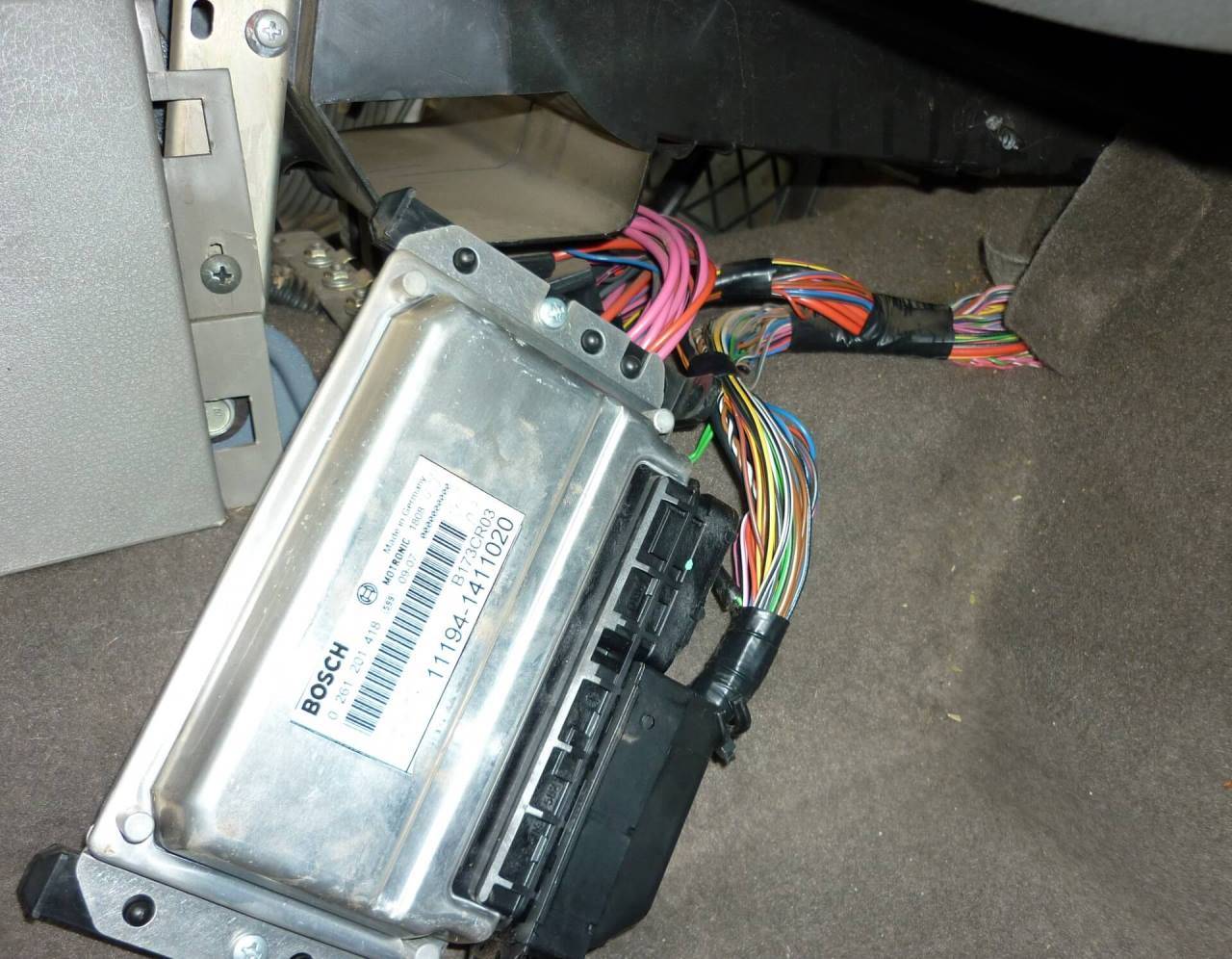

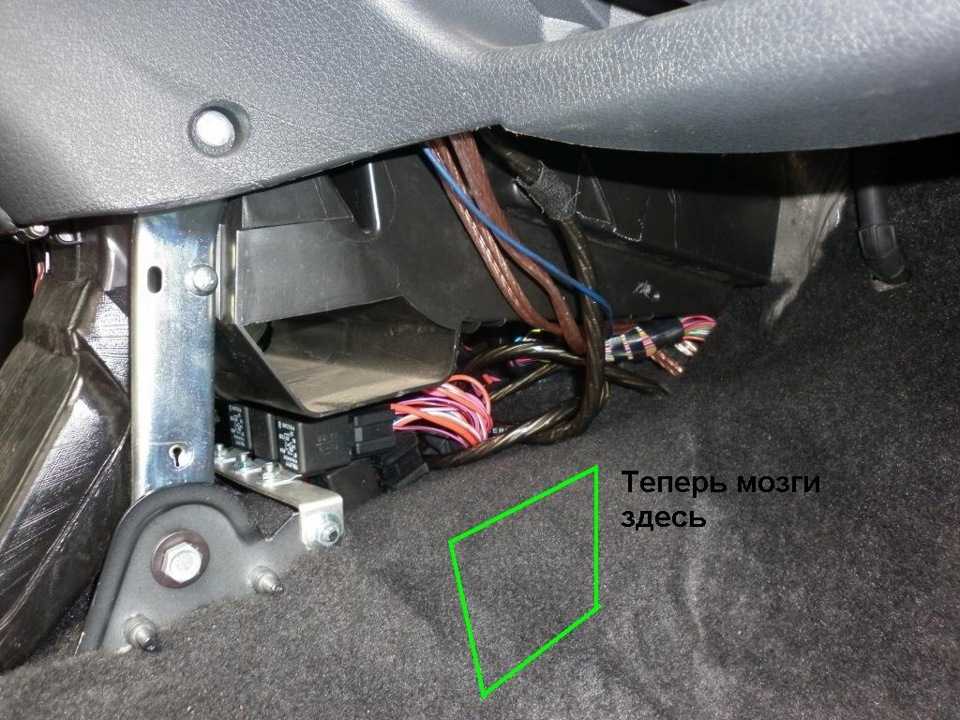

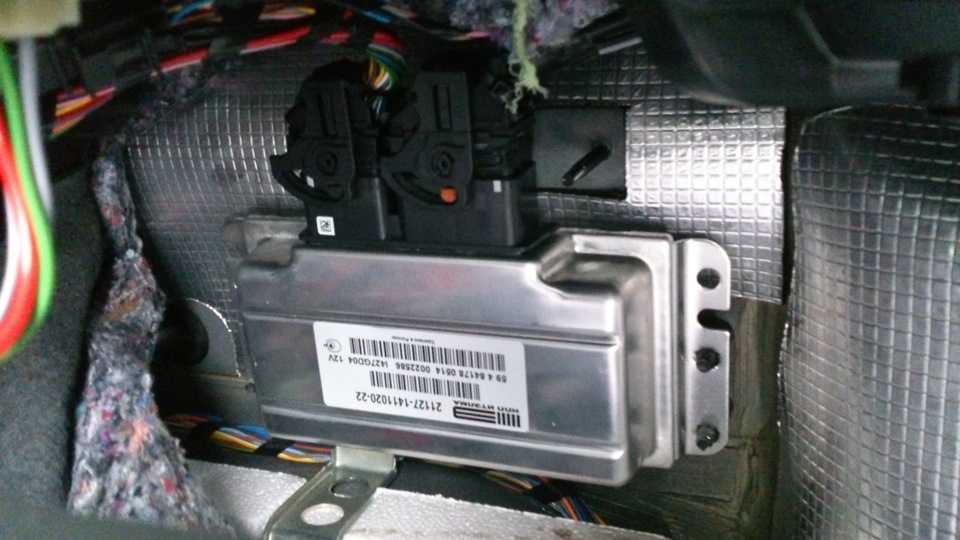

Местоположение ЭБУ

Блок управления автоматической коробкой может располагаться:

непосредственно в корпусе АКПП;
вне таковой.

Первый вариант позволяет существенно уменьшить количество проводки в автомобиле, поскольку меньше проводных «жгутов» идет от электронного мозга ЭБУ к датчикам. Но есть и минусы:

тяжелый температурный режим. Коробка в процессе работы существенно нагревается, что негативно влияет на тонкую электронную начинку платы контроллера ЭБУ;
затруднения при ремонте: любая операция с ЭБУ требует разбора коробки, что делает ремонт сложнее и дороже.

Пример локации ЭБУ внутри коробки:

Внешнее расположение ЭБУ лишено недостатков внутреннего: не такие высокие температуры, можно дополнительно защитить ЭБУ от влаги и прочих негативных воздействий. Кроме того, облегчается доступ к блоку для сервисно-ремонтных операций, и у инженеров есть возможность расположить ЭБУ удобным образом

Но есть и минус: при такой компоновке ЭБУ приходится протягивать длинные жгуты проводов, чтобы связать воедино ЭБУ, датчики и сервоприводы.

Неисправности ЭБУ

Наиболее частая причина поломки управляющего модуля АКПП:

сильный удар по коробке (трескается плата ЭБУ, процессор или чип памяти);
вибрационные воздействия;
высокая температура;
скачки напряжения в бортовой сети;
коррозия под воздействием влаги.

Неисправность электроники коробки приводят к неправильному переключению передач или ситуации, когда АКПП переходит в аварийный режим, работая только на одной передаче (обычно на третьей). Если есть любые подозрения насчет исправности ЭБУ коробки, следует как можно скорее обратиться в специализированный сервис.

Диагностика неисправного ЭБУ коробки проводится специальным оборудованием. Обычно неисправный ЭБУ стараются просто заменить, поскольку если перепаять сгоревшие конденсаторы еще относительно просто, но замена микросхем ЭБУ – операция трудоемкая, при этом подходящий чип еще нужно найти. Поэтому часто лучший вариант – замена ЭБУ, такой шаг полностью решит проблемы с коробкой и вернет ей работоспособность.

Программное обеспечение ЭБУ

В силу особенностей конструкции основная масса электронных блоков управления автомобильным двигателем содержит две взаимодополняющие части: аппаратную и программную. В состав аппаратной части ЭБУ входит несколько элементов. Главным является микропроцессор. Он осуществляет обработку всех входящих сигналов согласно заложенной программе с последующей выдачей команд в систему.

Сигналы снимаются с многочисленных датчиков, установленных на двигателе и фиксирующих текущие изменения состояния его работы. Изначально аналоговые сигналы с датчиков поступают в процессор в виде цифровых импульсов после их обработки аналогово-цифровым преобразователем. Вслед за этим, на основании собранной информации, генерируются команды из ЭБУ, исходящие на исполнительные механизмы двигателя.

Софт, обслуживающий работу Engine Control Unit, состоит из двух вычислительных модулей: функционального и контрольного. Задачей функционального модуля является обработка получаемых с датчиков сигналов, генерирование управляющих коррекцией процесса работы двигателя команд и отправкой их на исполняющие устройства.

Эти команды, прежде чем поступить адресату, проходят через контрольный модуль ЭБУ и при необходимости им корректируются в рамках заложенных программными средствами требований и на основании проверки входящих сигналов.

Что немаловажно, так это возможность внесения любых по сложности программных изменений, позволяющих полностью перенастроить работу электронной системы, а значит и системы в целом. Чаще всего необходимость в апгрейде ЭБУ возникает при внесенных в конструкцию двигателя или обслуживающих его систем изменениях

Нередко необходимость корректировки возникает в связи с выявленными ошибками. В этом случае производится массовый отзыв транспортных средств с исправлением обнаруженных программных недочетов с использованием мощностей официальных дилеров.

Существуют и неофициальные прошивки ЭБУ, которые производятся сторонними компаниями и предлагаются как дополнение к средствам тюнинга двигателя, который у них клиент, желающий усовершенствовать свой автомобиль, заказывает.

Среди причин, которые вызывают необходимость замены программного обеспечения блока управления ДВС, может быть и монтаж на него турбонагнетателя. Оборудования, позволяющего перейти на использование альтернативных видов топлива, иных нововведений, изначально не предусмотренных производителем, но изменяющих характер работы двигателя.

Вывод

ЭБУ двигателя – это, пожалуй, самый ответственный элемент бортовой электросистемы автомобили. Благодаря нему силовой агрегат имеет оптимальную производительность, состав выхлопа и высокую стабильность работы. Неисправности в работе ЭБУ возникают часто, но в большинстве случаев они обусловлены проблемой с каким-либо электрическим и электромеханическом элементом автомобиля. Если проблема кроется именно в ЭБУ, то нередко единственным способом ее решения является… дорогостоящая замена блока. Советуем обращаться к проверенным специалистам для диагностики, а уже потом строить планы по покупке необходимых запчастей и дальнейшей их установке.
