Насадки на глушитель и его конструкция на Рено Дастере

Как заменить глушитель на «Renault Logan»

Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

• итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
• глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
• оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

Сколько стоит поменять прокладку

На автомобилях «Renault Logan» одним из уязвимых мест выхлопной системы считается прокладка между выпускным коллектором и приёмной трубой. Если во время движения водитель слышит посторонние скрипы, а в салоне ощущается запах гари, то, вероятнее всего, проблема кроется именно в прогорании прокладки. В такой ситуации необходимо срочно заменить её. Цена вопроса: при самостоятельном ремонте до 500 руб., в автосервисе 2500–3000 руб. Вывод очевиден.

Прокладка выполняется из термостойких материалов, чтобы предотвратить быстрое прогорание глушителя

Рекомендуется сразу же приступить к замене этого элемента:

• Загнать авто на смотровую яму.
• Очистить от грязи место стыка между коллектором и трубой — так проще будет работать.
• Открутить две гайки на 10, которые фиксируют два элемента выхлопной системы между собой.
• Отвести приёмную трубу в сторону.
• С трубы коллектора снять прогоревшую прокладку, вытереть места стыка чистой тканью.
• После этого наложить новую прокладку на отверстие коллектора и подсоединить к нему приёмную трубу двумя болтами.
• Гайки закручивать до упора, но не пережимая, иначе можно сорвать резьбу и выдавить новую прокладку.

Характеристики системы выхлопов на Рено Дастере

Концерн Renault выпускал для российского рынка несколько модификаций Duster, которые немного отличаются друг от друга:

1. С 2011 г. была начата сборка машин на заводе «Автофрамос» в Москве. Покупателям предлагались автомобили с бензиновыми моторами объемом 1,6 и 2,0 л (мощностью 102 и 135 л. с. соответственно), а также с 1,5-литровым 90-сильным дизелем с наддувом.
2. После проведения в 2015 г. рестайлинга в производственной линейке сохранился 2-литровый мотор, но мощность выросла до 143 л. с. Дизельный силовой агрегат получил новый блок управления, что позволило довести отдачу до 109 л. с. Вместо 1,6-литрового двигателя К4М стал использоваться 114-сильный Н4М, который собирается на территории Российской Федерации.
3. Для рынка Европы с 2019 г. выпускается второе поколение машин (под брендом Dacia), отличающее очертаниями кузова и силовыми установками. Автомобили имеют бензиновые моторы серии TCe мощностью от 100 до 150 л. с., оснащенные компрессорами с регулируемой геометрией, или 115-сильный дизель Blue dCi с системой впрыска мочевины (для снижения токсичности выхлопа до нормативов Евро-6).

Двигатель 1 поколения

Выхлопные системы автомобилей, поставляемых на российский рынок, унифицированы по конфигурации. Бензиновые модели имеют каталитический нейтрализатор. На дизельной модели с 2015 г. применяется фильтр для улавливания частиц сажи (находится в одном корпусе с катализатором). Конфигурация трубопроводов зависит от трансмиссии машины: на модели 4х2 резонатор находится в центральной части днища, а на версии 4х4 узел смещен к задней подвеске. Из-за такого расположения запасного колеса применяются разные по конструкции и конфигурации глушители.

Мотор 2 поколения авто

На европейских автомобилях второго поколения применен нейтрализатор, интегрированный в выпускной коллектор. Остальные компоненты выхлопной системы остались неизменными. Датчики концентрации кислорода соответствуют повышенным экологическим требованиям. На машине с дизелем установлен дополнительный бак для мочевины, которая подается в выпускной трубопровод перед нейтрализатором SCR. Аммиак обеспечивает разложение оксидов азота до чистого азота и водяного пара. В конструкции сохранен фильтр для улавливания частиц сажи.

Характеристики системы выхлопов на Рено Дастере

Концерн Renault выпускал для российского рынка несколько модификаций Duster, которые немного отличаются друг от друга:

1. С 2011 г. была начата сборка машин на заводе «Автофрамос» в Москве. Покупателям предлагались автомобили с бензиновыми моторами объемом 1,6 и 2,0 л (мощностью 102 и 135 л. с. соответственно), а также с 1,5-литровым 90-сильным дизелем с наддувом.
2. После проведения в 2015 г. рестайлинга в производственной линейке сохранился 2-литровый мотор, но мощность выросла до 143 л. с. Дизельный силовой агрегат получил новый блок управления, что позволило довести отдачу до 109 л. с. Вместо 1,6-литрового двигателя К4М стал использоваться 114-сильный Н4М, который собирается на территории Российской Федерации.
3. Для рынка Европы с 2019 г. выпускается второе поколение машин (под брендом Dacia), отличающее очертаниями кузова и силовыми установками. Автомобили имеют бензиновые моторы серии TCe мощностью от 100 до 150 л. с., оснащенные компрессорами с регулируемой геометрией, или 115-сильный дизель Blue dCi с системой впрыска мочевины (для снижения токсичности выхлопа до нормативов Евро-6).

Двигатель 1 поколения

Выхлопные системы автомобилей, поставляемых на российский рынок, унифицированы по конфигурации. Бензиновые модели имеют каталитический нейтрализатор. На дизельной модели с 2015 г. применяется фильтр для улавливания частиц сажи (находится в одном корпусе с катализатором). Конфигурация трубопроводов зависит от трансмиссии машины: на модели 4х2 резонатор находится в центральной части днища, а на версии 4х4 узел смещен к задней подвеске. Из-за такого расположения запасного колеса применяются разные по конструкции и конфигурации глушители.

Мотор 2 поколения авто

На европейских автомобилях второго поколения применен нейтрализатор, интегрированный в выпускной коллектор. Остальные компоненты выхлопной системы остались неизменными. Датчики концентрации кислорода соответствуют повышенным экологическим требованиям. На машине с дизелем установлен дополнительный бак для мочевины, которая подается в выпускной трубопровод перед нейтрализатором SCR. Аммиак обеспечивает разложение оксидов азота до чистого азота и водяного пара. В конструкции сохранен фильтр для улавливания частиц сажи.

Характеристики системы выхлопов на Рено Дастере

Конструкция и схема выхлопной системы

В состав выхлопной системы на автомобилях Renault Duster входят следующие компоненты:

• выпускной коллектор, который прикручивается к головке блока цилиндров через уплотнительную прокладку;
• гофрированный рукав, предотвращающий передачу вибраций от двигателя;
• каталитический нейтрализатор отработавших газов;
• фильтр, улавливающий и дожигающий частички сажи (используется на некоторых машинах с дизелем);
• датчики кислорода, установленные перед катализатором и после него (оценивают состав газов и позволяют корректировать состав смеси);
• резонатор, позволяющий снизить уровень шума;
• основной глушитель, снабженный выхлопным патрубком, выведенным под нижней кромкой заднего бампера.

Система изготовлена из жаропрочной легированной стали, выдерживающей перепады температуры и воздействие воды и грязи. Металлические детали соединены электродуговой сваркой. На стыке коллектора и гофрированного элемента предусмотрен фланец с прокладкой, стянутый 2 гайками. На трубах имеются 3 стальных крючка для подвешивания системы под днищем автомобиля. Точки крепления оборудованы резиновыми подушками, снижающими уровень вибраций, передаваемых на кузов машины.

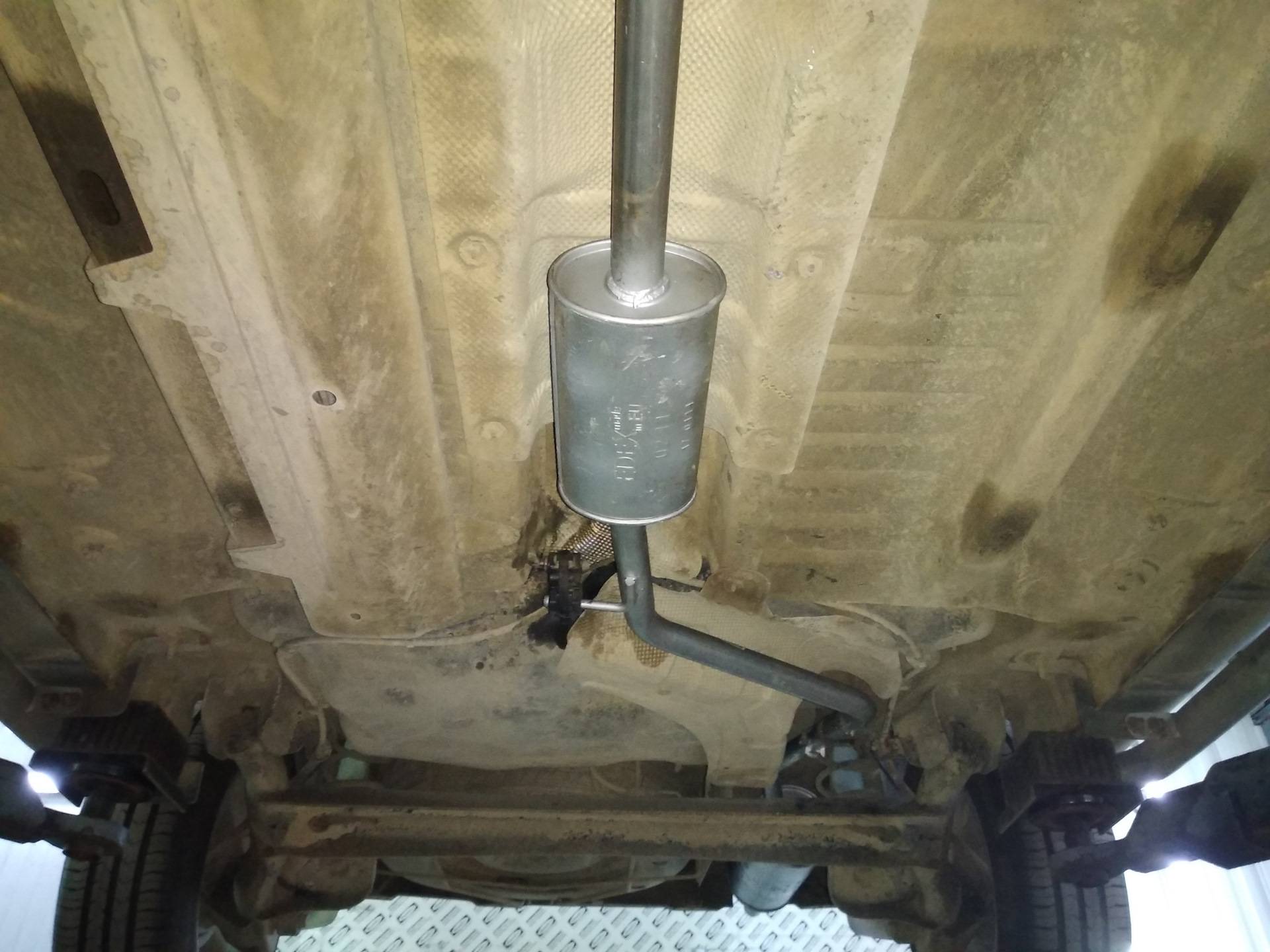

Подробнее о глушителе

Внутри заднего глушителя установлены перегородки, разделяющие внутренний объем на секции. Отсеки соединены перфорированными трубами. За счет пропуска потока через отверстия происходит снижение температуры газов, а за счет многократного изменения направления истечения снижается уровень шума выхлопа.

Резонатор и его функции

Резонатор также состоит корпуса, внутри которого находятся перфорированная труба и наполнитель из керамического волокна, устойчивого к воздействию высоких температур. Устройство имеет вытянутую в длину цилиндрическую конфигурацию и обеспечивает первичное снижение шумности выхлопа и температуры потока газов. Узел рассчитывают с учетом конструктивных особенностей двигателя. При повреждении детали происходит снижение акустического комфорта с одновременным проникновением выхлопа в салон автомобиля.

Лямбда-зонд

На Renault Duster установлены 2 датчика кислорода, которые оценивают состав выхлопных газов до и после каталитического нейтрализатора. Сенсоры соединены с блоком управления двигателем и позволяют поддерживать стехиометрический состав.

Катализатор и гофра

Каталитический нейтрализатор состоит из стального корпуса и керамической сотовой вставки, поверхность которой покрыта активным веществом на основе редкоземельных металлов. Узел обеспечивает восстановление соединений азота с образованием свободного кислорода, который используется для дожигания углеводородов и угарного газа. Гофрированный рукав не позволяет передавать вибрации от двигателя на детали выхлопной системы, продлевая срок службы конструкции.

Возможна ли самостоятельная замена элементов

В случае повреждения компонентов системы выхлопа владелец машины может заменить неисправные участки самостоятельно или в условиях гаражного сервиса. На поверхности трубопроводов предусмотрены заводские метки, указывающие на линии распила при ремонте. Резка осуществляется абразивным инструментом на автомобиле или на снятой конструкции. Следует учитывать, что на машинах с передним приводом вынуть трубу в сборе из-под задней балки без снятия подвески невозможно.

Для соединения элементов используют специальные хомуты с винтом. При затягивании резьбы происходит герметичное обжатие трубопроводов. Некоторые владельцы применяют газовую сварку с последующим покрытием поверхности термостойкой краской для защиты от коррозии. Если предполагается снятие системы выпуска газов в сборе, отворачивают гайки на фланце, приваренном к коллектору

Резьбовые соединения предварительно обрабатывают жидкостью WD-40 и очищают от нагара, а затем осторожно отворачивают головкой

Если керамическая вставка в нейтрализаторе разрушилась, владелец может установить металлический корпус со встроенным пламегасителем (например, для 1,6-литровых моторов выпускается узел Bosal 099-948). Изделие крепят к трубопроводам с помощью муфт, дополнительно производят перепрограммирование блока управления. Владельцы отмечают изменение тональности работы двигателя из-за снижения сопротивления потоку газов. Мощность и тяговые возможности силового агрегата остаются неизменными.

Источник статьи: http://www.dusterok.ru/remont/nasadki-na-glushitel-i-ego-konstruktsiya-na-reno-dastere

Средняя стоимость комплектующих выхлопной системы

В таблице приведена цена оригинальных компонентов системы отвода выхлопных газов для 102-сильного Duster с системой полного привода.

Наименование	Каталожный номер	Цена, тыс. руб.
Каталитический нейтрализатор	20010-8230R	64,2
Резонатор	20010-1180R	12,1
Основной глушитель	20010-9918R	11,3
Центральный резиновый подвес	60015-47472	0,2
Задняя резиновая подушка	20651-1084R	0,8

Из таблицы видно, что на покупку только основных компонентов системы выпуска отработавших газов придется потратить около 89 тыс. руб. Следует учитывать, что заводской узел выполнен сварным. При сборке конструкции из отдельных элементов потребуются сварочный аппарат или соединительные хомуты. Для снижения затрат владельцы машин используют детали Bosal или Fischer. Сложности возникают при замене катализатора, который не выпускается сторонними фирмами: в этом случае узел или вырезают, или покупают с разбитой в ДТП машины.

Возможна ли самостоятельная замена элементов

Характеристики системы выхлопов на Рено Дастере

Концерн Renault выпускал для российского рынка несколько модификаций Duster, которые немного отличаются друг от друга:

1. С 2011 г. была начата сборка машин на заводе «Автофрамос» в Москве. Покупателям предлагались автомобили с бензиновыми моторами объемом 1,6 и 2,0 л (мощностью 102 и 135 л. с. соответственно), а также с 1,5-литровым 90-сильным дизелем с наддувом.
2. После проведения в 2015 г. рестайлинга в производственной линейке сохранился 2-литровый мотор, но мощность выросла до 143 л. с. Дизельный силовой агрегат получил новый блок управления, что позволило довести отдачу до 109 л. с. Вместо 1,6-литрового двигателя К4М стал использоваться 114-сильный Н4М, который собирается на территории Российской Федерации.
3. Для рынка Европы с 2019 г. выпускается второе поколение машин (под брендом Dacia), отличающее очертаниями кузова и силовыми установками. Автомобили имеют бензиновые моторы серии TCe мощностью от 100 до 150 л. с., оснащенные компрессорами с регулируемой геометрией, или 115-сильный дизель Blue dCi с системой впрыска мочевины (для снижения токсичности выхлопа до нормативов Евро-6).

Двигатель 1 поколения

Выхлопные системы автомобилей, поставляемых на российский рынок, унифицированы по конфигурации. Бензиновые модели имеют каталитический нейтрализатор. На дизельной модели с 2015 г. применяется фильтр для улавливания частиц сажи (находится в одном корпусе с катализатором). Конфигурация трубопроводов зависит от трансмиссии машины: на модели 4х2 резонатор находится в центральной части днища, а на версии 4х4 узел смещен к задней подвеске. Из-за такого расположения запасного колеса применяются разные по конструкции и конфигурации глушители.

Мотор 2 поколения авто

На европейских автомобилях второго поколения применен нейтрализатор, интегрированный в выпускной коллектор. Остальные компоненты выхлопной системы остались неизменными. Датчики концентрации кислорода соответствуют повышенным экологическим требованиям. На машине с дизелем установлен дополнительный бак для мочевины, которая подается в выпускной трубопровод перед нейтрализатором SCR. Аммиак обеспечивает разложение оксидов азота до чистого азота и водяного пара. В конструкции сохранен фильтр для улавливания частиц сажи.

Проверка резонатора

Для проверки вам понадобится смотровая яма (если ее нет, можно поднять машину домкратом). Диагностика выполняется при помощи визуального осмотра. В процессе необходимо внимательно осмотреть целостность как самого устройства, так и присоединенных к нему труб (особенно на их стыках).

Явным признаком неполадки является образование конденсата в остывающем резонаторе, после чего он начинает капать на землю. Это означает, что его корпус потерял герметичность и подлежит ремонту, а лучше замене. Проверить наличие конденсата можно через некоторое время, когда заглушили мотор (чтобы дать корпусу резонатора остыть)

Обратите внимание! Некоторые автолюбители при самостоятельном изготовлении резонаторов специально просверливают в его корпусе отверстие для отвода влаги. Поэтому, если вы купили автомобиль с подобным резонатором, то такой метод проверки для вас не подойдет.

Также целостность корпуса резонатора можно определить по наличию выхлопных газов, выходящих из него. Это также говорит о разгерметизации и необходимости его замены. Данный факт можно проверить при работающем двигателе автомобиля, заглянув под днище. Для уверенности можно попросить помощника одновременно «погазовать», чтобы через систему прошло большее количество выхлопных газов. Также подозрение на разгерметизацию вызывает появление дыма из-под днища машины во время езды или при стоянке с включенным двигателем.

Устройство резонатора

Внутренние полости имеют неодинаковый объем с тем, чтобы обеспечивать периодическое сужение и расширение потока отработанных газов, что в свою очередь дает выравнивание их неравномерной пульсации. То есть, каждая камера имеет свою резонансную частоту. Кроме этого они имеют небольшое смещение относительно оси корпуса. Это необходимо для достижения смены направления потока выхлопов. А внутренняя перфорация на трубе нужна для гашения большой амплитуды звуковых волн, которые вырабатывают газы.

• степень его изношенности, герметичность;
• уровень загрязненности от нагара (чем чище, тем эффективнее);
• диаметр (чем больший диаметр устройства, тем больший у него КПД).

Как и всякая деталь, автомобильный резонатор периодически выходит из строя. Ведь он пропускает через себя выхлопные газы, имеющие температуру в несколько сот градусов по Цельсию. А в совокупности с агрессивными химическими элементами, содержащимися в выходящей газовой смеси это приводит к постепенному прогоранию металлических деталей системы.

• Ухудшение работы глушителя и выхлопной системы. Это проявляется по возросшему звуку, исходящему из выхлопной трубы, особенно это касается звуков низкой частоты (рев).
• Появление выхлопных газов из-под днища машины. Это является явным признаком разгерметизации резонатора или других частей системы отвода газов.
• Наличие характерного дребезжащего металлического звука со стороны резонатора. Он появляется вследствие того, что прогорает один (или несколько) из внутренних компонентов устройства. Обычно в таких случаях он «болтается» или отрывается и тарахтит в одной из камер.
• Существенное падение мощности двигателя. Из-за возникшей неисправности значительно падает пропускная способность резонатора, поэтому он хуже или вовсе не гасит неравномерные пульсации выхлопных газов. А это дает обратную связь по ухудшению работы силового агрегата.

Как проверить катализатор?

От состояния катализатора зависит мощность двигателя. При характерных симптомах поломки обязательно нужно его проверить. Сделать это можно на свет (демонтировав) и на противодавление или содержания CO без снятия Подробнее

Стреляет в глушитель

На вашем авто двигатель стрелять в глушитель? Тогда стоит проверить систему зажигания, подачи топлива или метки ГРМ. Узнайте причины и как избавиться от хлопков из глушителя Подробнее

Замена резонатора ВАЗ 2110

Ремонт выхлопной системы или замена глушителя на ВАЗ 2110 чаще всего заключается в замене резонатора, поскольку решить проблему прогорания сваркой получается не надолго. Основная задача быстро снять резонатор Подробнее

Конструкция и схема выхлопной системы

Признаки неисправности в системе вывода газов

Основные симптомы, указывающие на повреждение деталей системы отвода отработавших газов, следующие:

• появление гула или рокота, который может пропадать по мере прогрева силового агрегата (подобный эффект наблюдается при разрушении гофрированной секции);
• запах выхлопных газов в салоне, которые выходят через трещины в трубопроводах или гофрированной вставке;
• металлический звон переменной тональности, возникающий из-за вибрации выгоревших перегородок;
• включение предупредительного индикатора Check Engine (это происходит при выходе из строя датчиков кислорода, каталитического нейтрализатора или сажевого фильтра);
• стук при движении автомобиля, возникающий при обрыве или расслоении резиновых подвесов.

Элементы выходят из строя из-за естественного износа или в результате воздействия дорожных реагентов или конденсата, которые постепенно разрушают металлические детали или сварные швы. Часто причиной поломки является внешнее механическое воздействие (например, удары о камни или грунт при движении по пересеченной местности).

Признаки неисправности в системе вывода газов

Основные симптомы, указывающие на повреждение деталей системы отвода отработавших газов, следующие:

• появление гула или рокота, который может пропадать по мере прогрева силового агрегата (подобный эффект наблюдается при разрушении гофрированной секции);
• запах выхлопных газов в салоне, которые выходят через трещины в трубопроводах или гофрированной вставке;
• металлический звон переменной тональности, возникающий из-за вибрации выгоревших перегородок;
• включение предупредительного индикатора Check Engine (это происходит при выходе из строя датчиков кислорода, каталитического нейтрализатора или сажевого фильтра);
• стук при движении автомобиля, возникающий при обрыве или расслоении резиновых подвесов.

Элементы выходят из строя из-за естественного износа или в результате воздействия дорожных реагентов или конденсата, которые постепенно разрушают металлические детали или сварные швы. Часто причиной поломки является внешнее механическое воздействие (например, удары о камни или грунт при движении по пересеченной местности).
