К чему привела неисправность штатной груши ручной подкачки топлива

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

• Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
• Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор

Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления; Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее. Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем. Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха. После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера

При этом следует обратит внимание на то, как солярка выталкивается из отверстия. В норме горючее должно выходить с пульсацией, дозировано

В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы. Болт можно затягивать.

В ситуации, когда топливо не появляется в отверстии, высока вероятность выхода из строя подкачивающего насоса, который интегрирован в ТНВД. Как в первом, так и во втором случае, ТНВД необходимо снимать, после чего в сервисе производится диагностика и ремонт насоса высокого давления.

После прокачки ТНВД и закручивания болта, нужно будет ослаблять штуцера на топливопроводах и отводить каждый в строну. Далее помощник крутит мотор стартером до того момента, пока горючее не начнет вытекать через штуцер. Если солярка не вытекает, нужно еще выкрутить штуцер накидным ключом. Далее прокачка повторяется.

Убедившись в том, что топливо пошло через открученный штуцер, указанный штуцер закручивается, после чего аналогичные действия поочередно выполняются с другими штуцерами. Успешным результатом можно считать такой, когда дизтопливо подается из всех штуцеров в то время, когда стартер вращает коленвал.

Теперь можно вернуть накидные гайки топливопроводов на штуцеры ТНВД, после чего производится затяжка. Двигатель нужно продолжать крутить стартером, параллельно накидные гайки топливопроводов ставятся на форсунки.

Также отметим, что стартеру каждые 15 сек. непрерывной работы рекомендуется давать передышку около 60-120 сек. Игнорирование данной рекомендации может привести к поломкам стартера или значительному сокращению его ресурса.

Груша для слива бензина своими руками

Всем, наверняка, приходилось переливать разные жидкости шлангом. Топливо в бак из канистры, в канистру из бака, слить, залить, вылить, да мало ли разных нужд. И я более чем уверен, что шланг для переливания жидкостей лежит практически в каждой машине. Вспомните, как происходит процесс закачки жидкости в шланг. Правильно, отсасываем ртом. Очень редко получалось не хлебнуть бензинчика. Вспоминаем далее, вкусный бензин? А шланг как на вкус? Вы можете сказать, у меня шланг с грушей, а у меня лейка или специальная воронка. Да, спору нет. Через пол года — годик проверьте вашу грушу, проминается? А может шланг, что с грушей, что без… Или канистру удобно держать на весу? 20, а иногда и больше, литров…

Забудьте об этом раз и навсегда.

Да, можно использовать специальный насос-моторчик… Но вы же умные люди и можете предложить вашу ситуацию, где нет доступа к аккумулятору или провода короткие или под покровом ночи на нефтебазе лучше не шуметь.

Самостоятельное изготовление шланга: airsport.ru/blogs/all/line

А вообще в своих видео я рассказываю о стройке в «одну каску». Всё делаю сам. В одну голову и 2 руки. Основные направления это строительство и ремонт своими руками, но также я рассказываю о саде и огороде, поделках и полезных вещах для дома.

На данный момент, я активно занимаюсь отделкой и обустройством своего дома из СИП панелей, который расположен в Московской области.

Все этапы строительства я записываю на видео, делясь своим опытом и своими мыслями. Практически все работы я делаю первый раз.

Делаю все в свое удовольствие, чего и Вам желаю!

Всем, наверняка, приходилось переливать разные жидкости шлангом. Топливо в бак из канистры, в канистру из бака, слить, залить, вылить, да мало ли разных нужд. И я более чем уверен, что шланг для переливания жидкостей лежит практически в каждой машине. Вспомните, как происходит процесс закачки жидкости в шланг. Правильно, отсасываем ртом. Очень редко получалось не хлебнуть бензинчика. Вспоминаем далее, вкусный бензин? А шланг как на вкус?

Вы можете сказать, у меня шланг с грушей, а у меня лейка или специальная воронка. Да, спору нет. Через пол года — годик проверьте вашу грушу, проминается? А может шланг, что с грушей, что без. Или канистру удобно держать на весу? 20, а иногда и больше, литров.

Забудьте об этом раз и навсегда.

Да, можно использовать специальный насос-моторчик. Но вы же умные люди и можете предложить вашу ситуацию, где нет доступа к аккумулятору или провода короткие или под покровом ночи на нефтебазе лучше не шуметь.

Всё началось с задубевшей груши подкачки топлива. Решил разобрать — дать шарики из клапанов маленькому сыну. Все детальки оказались пластмассовыми. И мне понравился подход. Понятно, что два клапана для груши самое оно. А если поставить один клапан?

Сказано — сделано. Итак, берём любой шланг, который будем использовать для перекачки жидкостей. Нам ещё понадобится любая трубочка. Абсолютно из любого материала, металл, алюминий, пластик. Внешний диаметр трубки такой, чтобы он мог влезть в ваш шланг. Длина трубочки тоже любая. Но исходя из своих тестов, самое оптимальное — около 5 см. И шарик, любой, пластиковый, металлический, деревянный, чтобы он очень свободно проходил внутрь трубочки.

Далее, берём трубочку и обжимаем (обвальцовываем) её с одной стороны. Чтобы шарик не вываливался и более менее плотно и ровно прилегал и закрывал один конец трубочки. Я использовал ручную тупую труборезку и мягкую алюминиевую трубочку.

Вставляем в трубочку шарик.

И с другого конца забиваем чуть края, чтобы шарик не выскакивал, а отверстия не закрывал.

Далее, вставляем нашу трубочку в шланг.

Всё! Наше изделие готово. Да, отсасывать больше не нужно, нужно только слегка подр. чить ))))))

Вот наглядный процесс перелива жидкости. Не судите строго, снимали на мобилу. Обещаем сделать нормальный ролик в самое ближайшее время.

Процесс заливания топлива в бензобак не требует навыков. Потребность в проведении процедуры слива возникает по нескольким причинам, но трудности начинаются, когда нужно сделать это быстро. Слить бензин из бака можно разными способами. О ходе выполнения процедуры должен знать автомобилист.

Когда возникает необходимость сливать топливо из бака?

Топливо сливают, когда автомобилист видит, что бензобак переполнен. Лишний бензин сливают в канистры. Процедура проводится, когда требуется выполнить ремонтные работы. На дороге могут возникнуть ситуации, когда нужно оказать помощь человеку, чья машина заглохла. В этом случае из одного автомобиля выкачивается топливо, его заливают в бензобак другого.

Полностью бензобак опустошают в следующих случаях:

1. Нужно заменить топливный фильтр.
2. Насос требует замены.
3. Необходимо промыть бензобак. Такая потребность возникает, когда на заправке было залито топливо низкого качества. Если оно долго находилось в баке, происходит его засорение.
4. Старый бачок меняют на новый. Потребность появляется при повреждении или износе старого.

Автомобилист должен помнить, что слить бензин можно только на открытом воздухе. Пары ядовитые, можно угореть, поэтому в закрытом помещении запрещено его сливать. Топливом часто делятся в следующих ситуациях:

1. Когда кто-то заглох на дороге и просит помощи.
2. Для того чтобы обогреть салон автомобиля в сильную метель. Пока люди ждут МЧС, места не хватает в 1 машине, заводят вторую. В нее заливают бензин для обогрева салона.
3. Чтобы заправить генератор. Такие ситуации возникают, когда садится аккумуляторная батарея.

Для проведения процедуры с собой нужно иметь необходимые приспособления. В багажнике стоит возить шланг, оборудованный грушей.

Сливаем топливо из иномарки правильно

Иностранные автомобили отличаются сложным строением, поэтому слить бензин с иномарки сложнее. Например, из Камри его удаляют, применяя шланг. Но сначала придется снять сетку, которая защищает горловину бака.

Сначала автовладелец должен найти, где проходит топливопровод. Новичкам не стоит самостоятельно выполнять процедуру. Заранее готовится емкость, она должна быть чистой.

Второй способ основан на том, что автовладелец размыкает трубки, которые идут после насоса. Потом он запускает мотор, тогда бензин сливается быстро. При проведении процедуры топливо не должно выплескиваться на землю.

Если автомобиль инжекторный

Автолюбители, которые передвигаются на инжекторных транспортных средствах, должны учитывать, что при помощи шланга полностью убрать топливо не получится. Поэтому нужно открыть бензобак и выполнить следующие действия:

1. Определить, где находится трубка. Она расположена в нижней части мотора, необходима для подвода бензина к рампе.
2. Снимают хомут, производят отсоединение от патрубка.
3. Поворачивают ключ зажигания.
4. Нужно посмотреть другой блок реле. Надо понять, какое из них отвечает за работу топливного насоса.
5. Его извлекают, потом нужно его перемкнуть. Для этого используют канцелярскую скрепку.
6. Включают зажигание. Топливо вытекает в емкость.

После этого шланги возвращают на свои места. Нужно смотреть за вытекающим топливом. Если появляется пузырение, сразу выключают зажигание, тогда насос не повреждается.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Почему не работает рычаг ручной подкачки бензонасоса?

В ряде случаев он может не работать — при неоднократном нажатии на него диафрагма внутри бензонасоса не перемещается, бензин в поплавковую камеру карбюратора не перекачивается.

Разберемся в чем причина такой проблемы и можно ли ее устранить самостоятельно.

— Балансир бензонасоса находится в нижнем положении

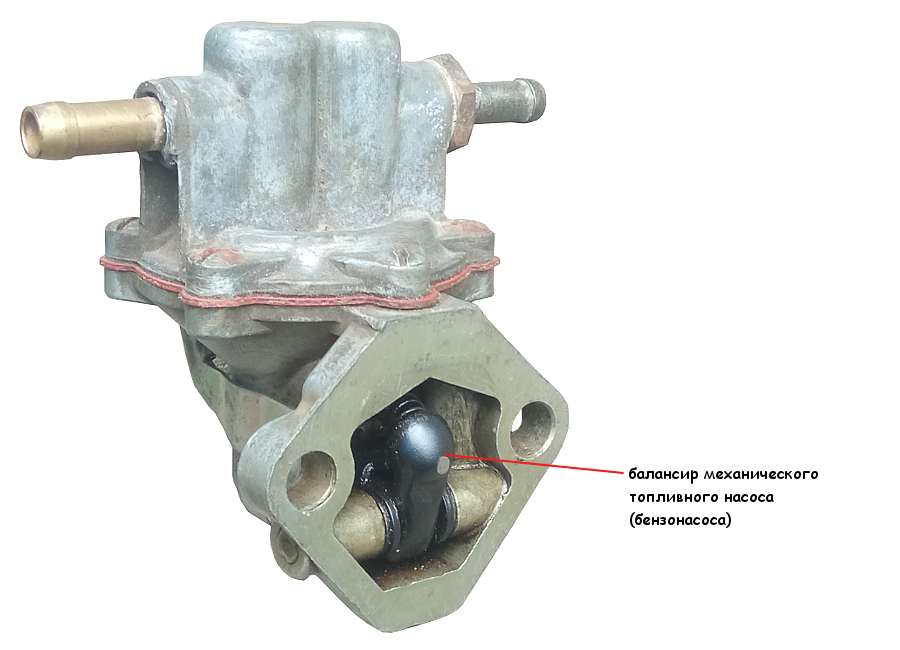

Балансир бензонасоса — это рычаг внутри его корпуса, соединенный со штоком диафрагм, который движется вверх-вниз и перемещает диафрагмы. Что называется — бензонасос качает. Перемещаться балансир может либо под воздействием толкателя привода который нажимает на него (например, когда двигатель работает), либо под воздействием кулачка рычага ручной подкачки топлива.

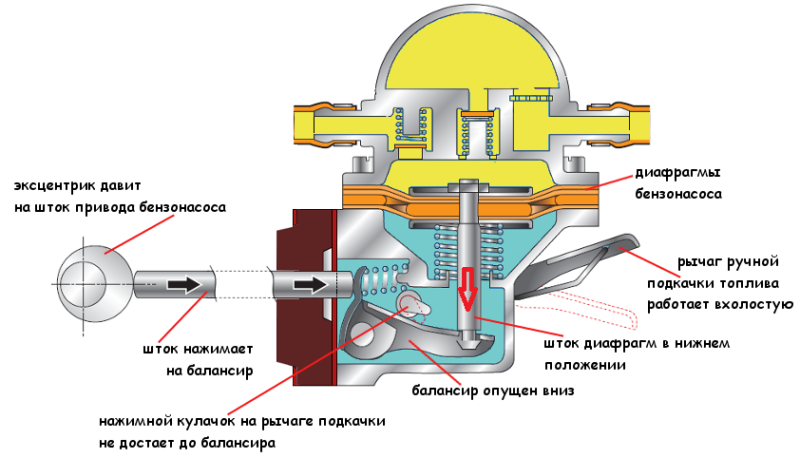

Если балансир находится в нижнем положении, то кулачок рычага ручной подкачки до него не достает и рычаг перемещается вхолостую. Создается впечатление, что бензонасос сломался. На самом деле причин такого явления всего две и они легко устранимы.

1. Возможно поплавковая камера карбюратора переполнена, игольчатый запорный клапан закрыт. Диафрагма бензонасоса не может продавить закрытый клапан, так как усилие ее возвратной пружины подобрано таким образом, чтобы предотвратить перекачивание. В такой ситуации под действием давления топлива шток с диафрагмами и соединенный с ним балансир опущены вниз. Рычаг ручной подкачки перемещается вхолостую так как его кулачок не касается опущенного вниз балансира.

В таком случае (когда поплавковая камера полна бензина) ни чего делать не нужно, так как пока не упадет уровень топлива, ручная подкачка топливного насоса не заработает.

2. Так же возможно, что коленчатый вал остановился в таком положении, когда эксцентрик на конце распредвала нажимает на шток привода бензонасоса, тот выдвинут вперед и давит на балансир, который опускается в нижнее положение и оттягивает вниз шток с диафрагмами. Кулачок рычага ручной подкачки не может его достать и нажать на него. Опять получается работа рычагом подкачки вхолостую.

Для устранения проблемы следует немного повернуть коленчатый вал (а вместе с ним и распредвал) чтобы эксцентрик привода бензонасоса на распредвалу не давил на шток привода, а тот в свою очередь не надавливал на балансир. Повернуть коленчатый вал можно большой шлицевой отверткой за шлицы маховика в лючке на картере сцепления.

После чего рычаг ручной подкачки снова заработает.

— Неисправен механизм рычага ручной подкачки

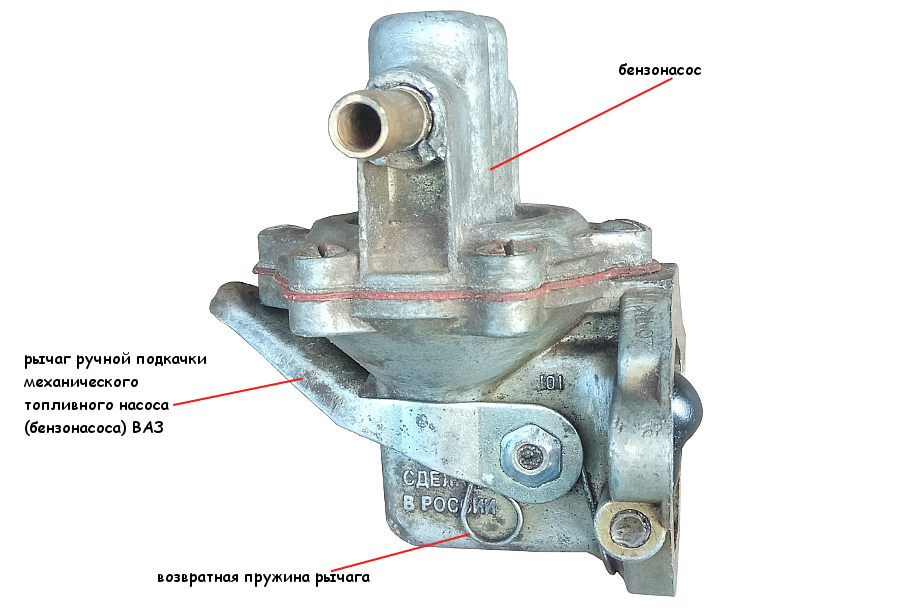

Возможно отломался кулачок рычага ручной подкачки или повреждена возвратная пружина рычага.

Если отломался кулачок, бензонасос подлежит замене. Сломанную пружину рычага подкачки можно заменить исправной.

Примечания и дополнения

— Механические топливные насосы системы питания карбюраторных двигателей ВАЗ могут иметь разную конструкцию и выпускаться разными производителями, но принцип действия у них одинаковый, поэтому перечисленные причины неисправности «не работает ручная подкачка бензонасоса» можно применить практически к любой модели.

Источник

Сливаем топливо с автомобилей семейства ВАЗ

Есть несколько способов сливания бензина. Топливо в кратчайшие сроки можно слить шлангом, который оборудован насосом-грушей. Это простое приспособление позволяет автовладельцу убрать бензин из бачка, не вредя своему здоровью. Но использовать такое устройство можно в случае, если у бака на горловине нет защитной сетки.

Процедура похожа на ту, которая предполагает использование шланга:

1. Сначала создается отрицательное давление в трубочке при помощи рта. Метод не опасен, поэтому автовладелец может не опасаться, что бензин попадет внутрь организма.
2. Когда нужное давление будет создано, через трубочку пропускают веревку. Она должна иметь меньший диаметр. Ее конечную часть завязывают узелком, а размер должен совпадать с диаметром трубы.
3. В результате получается самодельный «поршень». Его смачивают, для этого можно использовать слюну. После этого трубку опускают в топливный бак. Стоит заранее приготовить ведро, в него будет стекать бензин. Когда все будет готово, из трубы достают веревку. Один ее конец опускаем в канистру для сбора топлива.
4. Работу нужно выполнять медленно. Когда поршень будет полностью извлечен, топливо само потечет в канистру. Для того чтобы остановить процесс, нужно поднять часть поршня выше уровня бачка. Откачав из бензобака нужное количество топлива, его закрывают крышкой.

Процедура имеет несколько недостатков, но главным можно назвать то, что полностью освободить топливную систему нельзя. Процедура усложняется, если ее нужно выполнить на машине, которая сошла с конвейера после 90-х. Топливные магистрали в таких транспортных средствах отличаются извилистостью.

На отечественных машинах бензобаки часто имеют пробки. Они установлены для того, чтобы автомобилисты могли сливать топливо при необходимости. Для этого машину сначала нужно поддомкратить. После этого к ней подставляют емкость подходящего объема и выкручивают пробку.

Подведем итоги

Как видно, основной способ прокачки дизельной системы топливоподачи является трудоемкой процедурой, которая требует определенных навыков

Важно соблюдать чистоту и не допустить попадания грязи, пыли или мусора в насос

Что касается прокачки через «обратку» при помощи компрессора или описанного выше способа с прокачкой пылесосом, эффективность таких методов в ряде случаев может оказаться низкой или вовсе ставится под сомнение. По этой причине по этой причине настоятельно рекомендуется прокачивать систему питания дизельного двигателя в специализированном автосервисе по ремонту и обслуживанию автомобилей.

Напоследок хотелось бы отметить, что если система питания регулярно завоздушивается, при этом причину определить затруднительно, выходом из ситуации может быть решение установить дополнительный топливоподкачивающий насос на ТНВД.
