Как подтянуть ручник на Рено Логан: видео, регулировка

Проверка ручного тормоза

Чтобы проверить состояние, вернее работоспособность ручного тормоза, следует установить автомобиль на небольшой уклон и, если затянутый на 3 — 4 щелчка рычагом ручной тормоз удерживает автомобиль на уклоне, можно считать, что все в полном порядке.

В случае когда ход рычага ручного тормоза большой, его необходимо отрегулировать с помощью натяжного устройства, для чего следует выполнить такие операции:

• перевести рычаг управления ручным тормозом в крайнее нижнее положение
• вытянуть рычаг вверх на два щелчка (на два зубца сектора)
• из смотровой канавы или из-под эстакады ключом 13 мм. и пассатижами отпустить контргайку 3, вращением регулировочной гайки 2 натянуть трос 1, затем снова затянуть контргайку.

Регулировка ручного тормоза

После окончания операции проверьте в действии, правильно ли была выполнена регулировка.

Особенности регулировки ручного тормоза Рено Логан

Вся регулировка натяжения троса ручного тормоза сводится к вращению самоконтрящейся гайки. Вращение по часовой стрелке вызывает натяжку троса, соответственно уменьшается количество щелчков рычага. Вращаем гайку против часовой – трос ослабляется. Результатом регулировки троса должна стать эффективная работа ручника, т.е. уверенная фиксация авто на уклоне до 30% при 5 – 6 щелчках рычага.

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях.

Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

Рекомендуем: Типы кузова легковых автомобилей: пикап, универсал, купе, седан

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%!
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

• Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
• Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
• На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Особенности регулировки ручника

Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.

Проверку работоспособности выполняем по такому алгоритму:

• затягиваем рычаг ручника до упора;
• заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
• если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.

Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Можно отрегулировать привод до пяти щелчков в храповом механизме, но меньше нельзя, поскольку возникает риск «прихватывания» задних колес.

Отрегулировать ручник на рено симбол

По статистике, задние колодки проходят около 70-80 тыс.Приблизительно на половине этого срока ручник начинает смотреть в потолок.

Поставил новые колодки, новые барабаны на 150 тыс.Ручник натягивать не пришлось по причине: “заработало из коробки” т.е. после сборки ручник срабатывал на 2 щелчка.

Сейчас пробег за 180 и ручник практически перестал держать и смотрит в потолок.Требуется подтяжка? Как это сделать?Или какие то другие причины?

Какие будут мысли, предложения?

Машина у брата. Собственно он и обратился с этим вопросом, на что последовал встречный вопрос – ручником как часто пользуешься? Ручником постоянно он не пользуется, только если в горку стоит.Вопрос. Если поработать ручником цать. раз, он должен самоподвестись?

Почитал мануалы, книжки. Все идет к тому, что надо снять барабаны и посмотреть, что там с механизмом подведения колодок.Смазать его. И подвести вручную храповиком.По сути строения механизма подведения ручника – подтягивать ручник под машиной в моём случае нельзя.

Для начала можно попробовать разработать. Для этого нужно потянуть рычаг вверх, потом понажимать на тормоз, далее при нажатой педали тормоза отпустить ручник и так несколько раз по идеи если нисильно закисло, то колодки подойдут к барабану. Я такую процедуру периодически делаю, чтоб колодки сходились и не закисали.

Если не поможет то скидывать барабаны и все заново настраивать

_________________Настоящий путешественник не имеет конкретных планов и конечных целейЛао Цзы

_________________Настоящий путешественник не имеет конкретных планов и конечных целейЛао Цзы

the ravenВсё верно ,примерно также всё делаю ,только штангенциркулем пользуюсь . Промыть и разработать механизм можно неоднократно это делал , но у него ещё зубчики на храповой гайке изнашиваются и не может толкающая пластинка зацепица за неё , я даже надфилем форму зубчикам придавал правильную , первое время работает

_________________Воспитанный человек никогда не скажет, ‘пошел ты на. ‘, он скажет: ‘Я вижу вы далеко пойдете

_________________Настоящий путешественник не имеет конкретных планов и конечных целейЛао Цзы

_________________Настоящий путешественник не имеет конкретных планов и конечных целейЛао Цзы

_________________Говори, что думаешь и думай, что говоришь.

Последний раз редактировалось Автолюбитель 31 янв 2014, 09:49, всего редактировалось 1 раз.

Выполняем процедуру регулировки ручного тормоза на Renault Logan своими силами

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача. Это глубокое заблуждение, так как удерживать транспортное средство на большом уклоне способен только ручной тормоз. Плюс ко всему с неисправным ручником не пройти техосмотр.

Рено Логан производили в период с 2005 по 2015 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан. Трос со временем имеет свойство растягиваться, что приводит к снижению его эффективности и дальнейшему выходу из строя. Также начинающие водители часто не замечают, как отправляются в путешествие с поднятым ручником, что приводит к непредвиденному выходу из строя элемента тормозной системы.

Пошаговое руководство

1. Опустить рычаг ручника вниз.
2. Ослабить болты крепления колеса. Поднять домкратом одну сторону и установить автомобиль на надёжную опору.
3. Открутить колесо. Снять защитный металлический колпачок. Открутить гайку головкой на 30. Она фиксирует ступичный подшипник с тормозным барабаном. Отверткой снять защитный колпачок Головкой на 30 открутить гайку ступичного подшипника
4. Снять барабан и почистить механизм тормозов от грязи и пыли. Снять тормозной барабан с подшипником
5. Снять пружину регулятора и сам регулятор. Снять пружину автоматического регулятора зазора Снять регулятор помогут отвёртка и пассатижи
6. Снять верхнюю пружину, которая стягивает тормозные накладки. Снять пассатижами пружину, которая стягивает колодки сверху
7. Снять чашки с пружинами на опорах передней и задней колодок. Снять с опорных стоек пружины и чашки
8. Вынуть планку с регулятором зазора. Вынуть планку регулятора зазора
9. Снять нижнюю пружину, которая стягивает колодки. Снять нижнюю стягивающую пружину задних тормозных колодок
10. Отсоединить трос ручника. Отсоединить наконечник тормозного троса от механизма
11. Установить новые колодки и собрать механизм заднего тормоза в обратном порядке.
12. Проверить штангенциркулем расстояние между внешними поверхностями колодок. Замена тормозных колодок в ниссан кашкай. Оно должно быть равно 205,45 ± 0,25 мм. Расстояние меняется путём изменения длины распорной планки. На ней есть гайка с левой резьбой. Когда необходима замена салонного фильтра на автомобиле рено сандеро степвей, технология смены фильтрующего элемента и видео рабочих моментов. Вращать её можно отвёрткой, освободив храповый механизм. Измерить расстояние между внешними поверхностями тормозных колодок Регулируем расстояние. Оно должно быть 205,45 мм
13. Очистить барабан и установить его.
14. Закрутить новую гайку ступичного подшипника.
15. Установить колесо.

В той же последовательности провести замену колодок на втором колесе. Потом 6–8 раз нажать тормоз. Будут слышны щелчки, так работает автоматическая регулировка просвета между барабаном и колодками. Рено дастер 2012 1,6 мкп замена тормозных дисков. После окончания регулировки щелчки не будут слышны. Подтянуть при потребности тросы стояночного тормоза.

На заключительном этапе проверить:

• свободное вращение колёс при незатянутом ручнике;
• уровень жидкости в гидросистеме тормозов.

Когда необходима регулировка

Массовых претензий к работе рунного тормоза Рено Логан за всё время выпуска модели не было. Может быть поэтому автолюбители не уделяют ему внимания, до тех пор пока механизм вовсе отказывается работать. Первым признаком необходимости регулировки будет увеличения количества щелчков рычага при постановке на стояночный тормоз.

Вместо 5 – 6 придётся вытянуть рычаг выше и щелкнуть минимум семь раз. Второй признак – ручник затянут на те же 5 – 6 щелчков, а машина катится с уклона. Это значит трос ручного тормоза вытянулся и механизм нуждается в регулировке.

Проверяют эффективность ручника на подходящем уклоне. Легче всего это сделать в ближайшем гаражном кооперативе. Большинство из них оборудованы эстакадами с углом заезда на пандус в пределах 30%.

Всё еще встречающиеся эстакады возле дорог, тоже имеют приблизительно такой угол наклона. Для проверки нужно выполнить следующие действия:

• заехать на наклонную часть эстакады;
• остановиться с помощью обычного тормоза;
• затянуть ручной на 5 – 6 щелчков;
• отпустить педаль тормоза.

Внимание! В случае, если ручной тормоз не удержит авто, будьте готовы нажать на педаль обычного тормоза. Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка

Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

• затянуть рычаг на те же 5 – 6 щелчков;
• выжать сцепление;
• завести двигатель;
• включить первую передачу и плавно отпустить педаль сцепления.

При исправном ручнике двигатель либо заглохнет, либо передние колеса начнут пробуксовывать, но в обеих случаях автомобиль не сдвинется с места. Если мотор не заглох, автомобиль хоть и медленно но движется, то налицо факт неэффективности стояночного тормоза. Требуется регулировка натяжения троса.

Мастера рекомендуют проверять надёжность ручника Renault Logan после каждых 30 тысяч пробега.

Часто автолюбители стремятся уменьшить износ троса и вероятность его замены. Поэтому пользуются стояночным тормозом только в исключительных случаях. Это распространённое и вредное заблуждение, ведущее к обратным последствиям.

Редкое использование ручника приводит к тому, что трос просто «прикипает» к своей оболочке и заклинивает. После этого попытка вытянуть рычаг приводит к обрыву тросика. Поэтому автогуру рекомендуют пользоваться стояночной системой каждый при каждой остановке автомобиля.

Как подтянуть ручник на Renault Logan

Прошло время когда автомобилисты отбивались от попыток инспекторов ГАИ проверить стояночный тормоз на уклоне или даже на ровном месте. Причём гаишники не имели никакого права проверять техническое состояние на глаз, а вернее вручную. Большинство водителей уже и забыли как инспектор требовал поставить автомобиль на ручник, а сам пытался сдвинуть его с места. Одновременно комичная и трагичная ситуация ушла в прошлое. Казалось бы можно забыть о ручном тормозе. На стоянке поставим на «Паркинг» или первую передачу, а ручник это просто ненужный рычаг в салоне.

Но это не совсем так. Ручной тормоз Рено Логан — важный элемент безопасности.

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит замена тормозных колодок, замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.

Особенности регулировки ручника

Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.

Проверку работоспособности выполняем по такому алгоритму:

• затягиваем рычаг ручника до упора;
• заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
• если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.

Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Можно отрегулировать привод до пяти щелчков в храповом механизме, но меньше нельзя, поскольку возникает риск «прихватывания» задних колес.

Инструменты и материалы, которые понадобятся для работы

• Домкрат;
• Баллонный ключ на «17» или торцевая головка на «17»;
• Вороток;
• Торцевая головка на «18» или ключ комбинированный на «18»;
• Трещоточная головка;
• Небольшой отрезок веревки или кусок проволоки;
• Молоток;
• Бита Torx T40;
• Щетка по металлу;
• Медная аэрозольная смазка;
• Новые тормозные диски.

Процесс замены на Рено Логан

1. Баллонным ключом или торцевой головкой на «17» с воротком ослабить болты крепления колеса. А какой радиус шин лучше выбрать, , как вы считаете?
2. Приготовить домкрат.

Я рекомендую использовать гидравлический домкрат, вместо заводского

Вывесить переднюю ось автомобиля с помощью домкрата.

Вывешиваем переднюю часть автомобиля

Выкрутить колесные болты и снять колесо.

Пришлось покупать такую биту, у меня в наборе её не оказалось

Будьте аккуратны, очень легко сорвать

Снять и по желанию заменить передние тормозные колодки (подробно о выборе передних тормозных колодок)
Снять диск. Обычно это бывает очень непросто сделать − из-за того, что в процессе работы диск нагревается, со временем он «прикипает» к ступице

Если диск не снимается, нужно осторожно постучать по месту крепления его к ступице молотком и вновь попытаться снять диск. Если таким образом снять диск не удается, то необходимо вкрутить болты крепления суппорта на свои места и осторожно их затягивать. По мере затяжки болты будут упираться в поверхность диска с обратной стороны и «выдавливать» его

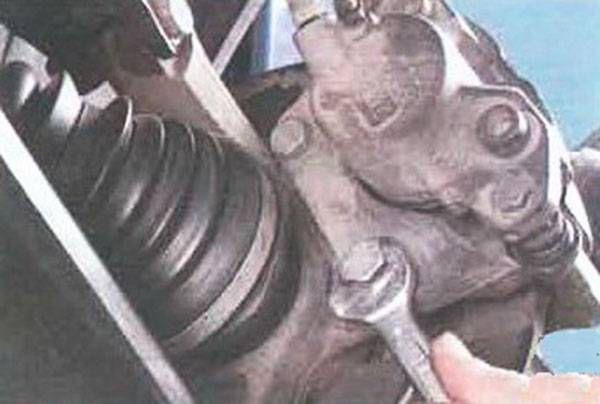

По мере затяжки болты будут упираться в поверхность диска с обратной стороны и «выдавливать» его.

Готово. Дальше одеваем суппорт!

Произвести сборку в обратном порядке – установить на место тормозной суппорт и колесо.

Советы и замечания

1. Как уже было сказано, на посадочную поверхность ступицы в обязательном порядке необходимо нанести смазку, чтобы обеспечить плотную посадку на ступицу, что обеспечит уменьшение вибраций и предотвратит «прикипание» диска. Последнее сильно облегчит его снятие в следующий раз.
2. Иногда бывает непросто снять суппорт с диска из-за того, что тормозные колодки упираются в диск. Для решения этой задачи нужно с помощью отвертки немного утопить рабочий тормозной цилиндр (при замене передних тормозных колодок эту операцию в любом случае придется делать, чтобы извлечь колодки из суппорта). После сборки перед началом движения на заведенном двигателе требуется несколько раз нажать на тормозную педаль, чтобы подвести колодки к диску.
3. При замене тормозных дисков настоятельно рекомендуется одновременно заменить тормозные колодки, иначе придется мириться с процессом притирания поверхности старых колодок к новому диску. В этом случае перед демонтажем тормозного суппорта необходимо сначала вынуть старые тормозные колодки и зачистить посадочные места колодок щеткой по металлу. Одновременно можно произвести профилактическую чистку и смазку направляющих тормозного суппорта.

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

Убедитесь, что не пришло время производить замену передних тормозных колодок. Инструкция по замене передних тормозных колодок расположена в этой статье: Замена передних тормозных колодок на рено логан

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Самостоятельная регулировка ручника на Логане

Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:

• торцовый или накидной ключ на 10;
• ключ Торкс на 20.

Регулировка натяжения троса пошагово:

В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом. Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля. Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью

Эта операция требует терпения и осторожности Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом. Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота

После каждого поворота гайки проверяем натяжку троса Поднимаем рычаг и считаем щелчки

Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота. После каждого поворота гайки проверяем натяжку троса Поднимаем рычаг и считаем щелчки

На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.

На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.

Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.

В большинстве автомобилей используется не один, а несколько тросов, соединяющихся с самим ручником и непосредственно тормозной конструкцией.

Также в систему входят наконечники, соединяющие тросы с тормозной конструкцией авто, возвратная пружина. Регулировка ручника Итак, ручник функционально предназначен воздействовать на тормоза во время стоянки машины.

Подтягивание ручника Намерение восстановить и подтянуть ручник стояночного тормоза предусматривает операции с соблюдением этапа: Установить авто на яму или поднять на эстакаду. Удобным вариантом считается поднятие задней части машины.

Подтягивание и регулировка тормозов Renault Symbol (Clio)

Для исключения сдвига или скатывания включается какая — либо передача КПП. Под передние колёса и кузов ставятся опоры для безопасности работ.

В салоне на пластиковой накладке ручника отворачиваются винты крепления. Снимается регулировочная гайка для ослабления натяжки троса. При этом требуется замерить линейкой или визуально расстояние между рычагом и регулировочной гайкой.

Чтобы ослабить натяжение тросов они должны быть в пределах 20 мм. При необходимости отрегулируйте ход рычага стояночного тормоза. Правильно устанавливайте тепловой экран. При слишком натянутом тросе управления стояночным тормозом становится «тугой» педаль основного тормоза и блокируется работа автоматического регулятора зазора тормозных колодок.

Простой сброс натяжения троса только временно устранит проблему, нужно провести полную регулировку. То же относится к случаям замены тормозных колодок. Установите автомобиль на подъемник. Отверните регулировочную гайку 1 до полного сброса натяжения троса. Ослабьте тросы на уравнителе.

Снимите оба задних колеса и тормозных барабана. Вращением зубчатого сегмента D в обе стороны проверьте работу автоматического компенсатора. Если колеса не заторможены, отрегулировать механизм. Регулировка Модели с задними барабанными тормозами 1.

Для доступа к регулятору ручного тормоза отвинтить гайки и болты и снять тепловой экран. Ослабить контргайку на механизме регулятора ручного тормоза и повернуть гайку регулятора до тех пор, пока тормозные колодки не начнут затормаживать тормозной барабан.

Если колеса не заторможены, повторно отрегулировать, вращая гайку рено клио регулировка ручного тормоза.

Renault Clio

После окончания регулировки, затянуть контргайку регулятора, установить тепловой экран и опустить автомобиль. Проверить, что контрольная лампа включения ручного тормоза загорается после затягивания ручки ручного тормоза на один щелчок.

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Особенности регулировки ручного тормоза Рено Логан

Вся регулировка натяжения троса ручного тормоза сводится к вращению самоконтрящейся гайки. Вращение по часовой стрелке вызывает натяжку троса, соответственно уменьшается количество щелчков рычага. Вращаем гайку против часовой – трос ослабляется. Результатом регулировки троса должна стать эффективная работа ручника, т.е. уверенная фиксация авто на уклоне до 30% при 5 – 6 щелчках рычага.

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях. Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Подведем итоги

После того, как регулировка стояночного тормоза выполнена, приступаем к проверке системы в действии. Для этой цели отыскиваем наклонный участок дороги, где располагаем автомобиль, зафиксировав его стояночным тормозом Рено Логан. При этом рычаг переключения ступеней трансмиссии должен пребывать в нейтральной позиции. Если все действия исполнены корректно, то автомобиль не будет скатываться. Когда наблюдается подвижность авто, снова прибегаем к указанной процедуре регулировки с целью достижения требуемого эффекта.

http://twokarburators.ru/regulirovka-ruchnika-reno-logan/http://rulikoleso.ru/to-renault/kak-podtyanut-ruchnik-na-renault-loganhttp://carfrance.ru/podtyagivaem-i-reguliruem-ruchnik-na-reno-logan-svoimi-rukami-odna-nebolshaya-xitrost-foto-i-video/http://razborov.net/renault/kak-otregulirovat-ruchnoy-tormoz-na-reno-logan.htmlhttp://zamenarenault.ru/logan/obshhee-temy/podtyanut-ruchnik.html

голоса

Рейтинг статьи
