Замена рулевой рейки Рено Логан: регулировка и подтяжка

Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.

“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.

Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!

Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.

Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.

При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.

Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).

Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла

При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.

При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.

Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]

Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.

В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

• Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
• Автобусы — 20°
• Грузовые автомобили — 25°

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

• 100% разборке рейки;
• выявлении поврежденных элементов;
• определении деталей, имеющих недопустимый износ;
• замене подшипников и уплотнителей;
• диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
• проверке механической прочности вала, в том числе на хрупкость;
• согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Коротко об устройстве

Чтобы разобраться в неисправностях и понимать принципы их устранения, необходимо знать особенности конструкции рулевой рейки.

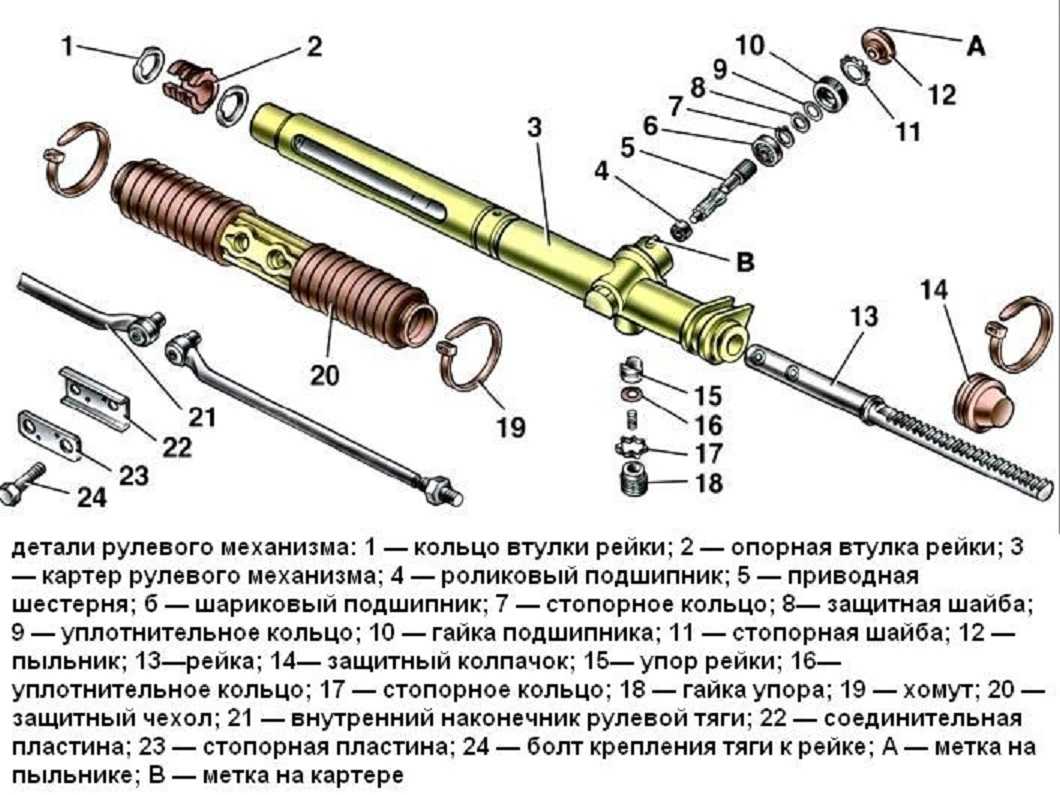

Этот узел имеет вид цилиндра, в котором размещены следующие элементы:

1. Зубчатая рейка, перемещающаяся внутри втулок.
2. Ведущий вал с шестерней, которая вращается на двух подшипниках и объединяется с колонкой.
3. Пара тяг, подключенных к краям реечной системы и поворотным ступичным кулачкам.
4. Набор упоров и пружин, которые не ограничивают движение рейки и выполняют другие функции.
5. Пыльники, изготовленные из резины. Имеют вид «гармошек» и предназначены для защиты картера от загрязнений.
6. Жидкая смазка, которая наполняет корпус.

Выше рассмотрена конструкция рулевой рейки, работающей на механическом принципе и оборудованной электроусилителем.

При наличии ГУР, к приведенному выше перечную стоит добавить цилиндропоршневую систему, обеспечивающую движение планки с зубцами в обоих направлениях.

Принцип действия рулевой рейки прост и представляет собой несколько этапов:

1. Водитель вращает руль.
2. Вал перемещает рейку в необходимом направлении.
3. По краям работают тяги, обеспечивающие поворот колес.
4. Гидро- или электроусилитель реагируют на движение рулевого колеса и обеспечивают движение реечного механизма в нужном направлении. При этом водитель может прикладывать меньшую нагрузку к рулю.

Устранение стука спереди слева (подтяжка рулевой рейки) 06.10.2016

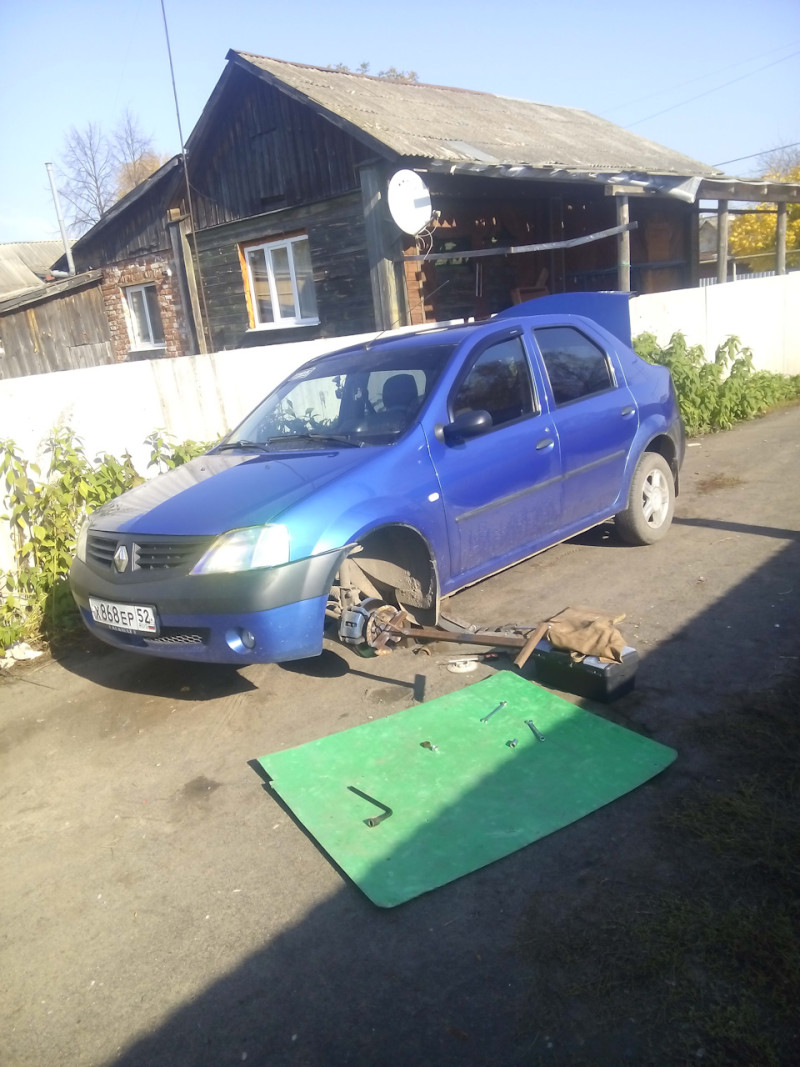

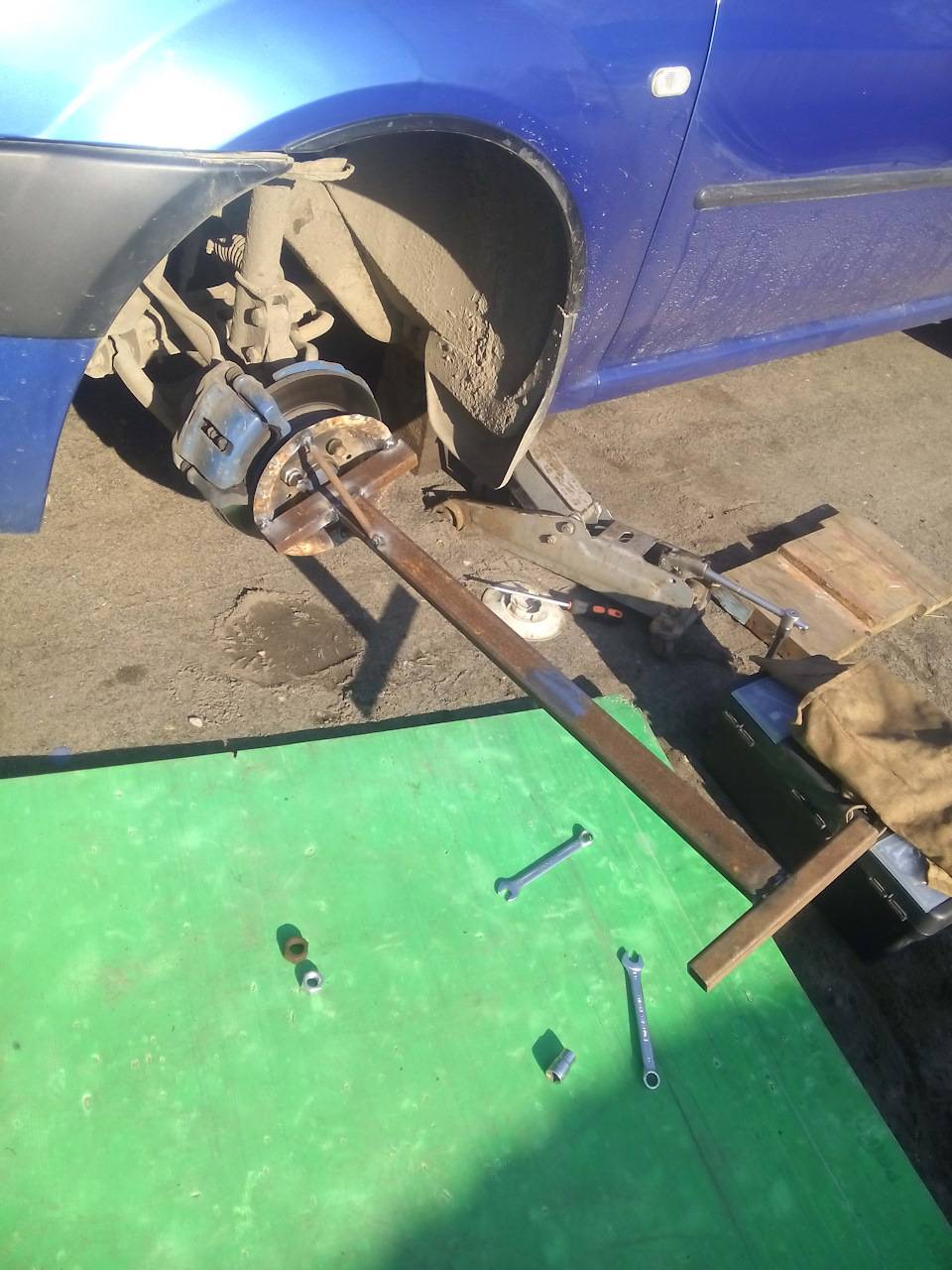

Доброго дня, DRIVE2.RU!Снова неприятный стук преследует, теперь уже с левой стороны, сначала думал шаровая, но, приехав к другу dendi80 , стало понятно, что это не так!Работа снова началась с изобретения приспособы для полного понимания #Где стук?#

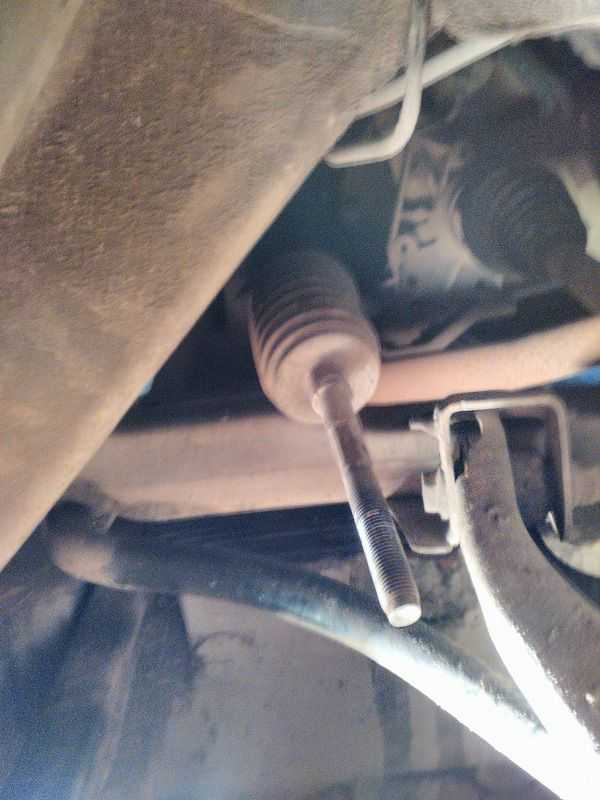

Стук исходил оттуда:

Поняв причину и воспользовавшись видео с инета:

подтянули шестигранником на “10 рулевую рейку.Как на видео не стали заморачиваться: отрезать конец шестигранника, ключ на “10 и т.д., просто тупо вставили в регулировочное отверстие 6-ти гранник, повернули по часовой стрелке где-то чуть меньше пол оборота и всё…Результат: стука теперь нет, руль стал жёстче (целостнее), ну, и настроение теперь поднято!Всем удачи в ремонтах своих 4-х колёсных друзей!

Renault Logan, 2007

Комментарии 40

Приспособа для выявления лювтов дельная. Не то что руками за колесо дергать. Недавно все негодные части заменил, чуть подтянул рейку, но сучка бубнит, сегодня как дам ей треть оборота…

Привет, а при покачивании руля на месте право;лево не стучало?

Привет. Я не помню, это было 4 года назад)

Спасибо за видосик. Я уже очень давно со стуками слева катаюсь. Справа втулку менял, чуть лучше, но сток слева оставался на резких трещинах в асфальте. Потом рейку менял, 50 тысяч пробега и такая же проблема. Скоро поменяю и на ней втулку правую + подтяну слева, надеюсь на отсутствие шума в последующем.

Видео с инета, так что это не моя заслуга… Удачи с ремонтом!

Спасибо за видосик. Я уже очень давно со стуками слева катаюсь. Справа втулку менял, чуть лучше, но сток слева оставался на резких трещинах в асфальте. Потом рейку менял, 50 тысяч пробега и такая же проблема. Скоро поменяю и на ней втулку правую + подтяну слева, надеюсь на отсутствие шума в последующем.

Номерок втулки не подскажите? За ранее буду благодарен

Нужна помощь, стучит при поворотах на лево с левой стороны на мелких кочках, когда ровно двигаюсь то все нормально, не ужели рейка?

Нужно смотреть… Может быть даже тормозной суппорт, ремкомплект решает данную проблему.Может втулки стабилизатора поперечной устойчивости, болезнь не только у логанов, но и у других тачек

Мда, кричат все автоваз гавно, а как пересел на иномарку нихрена непоменялось, одно и тоже только дороже) и ещё встреча прибавилась

Да ну, если машина не нулёвая (тем более какая-нибудь редкая и дорогая), то запчасти не такие уж и дорогие (именно расходка). Ну для примера, привод правый в сборе на свою взял за 2500р. Да, не оригинал, но уже 70 тысяч на нём проехал (GSP вроде называется, Китай короче), а вот висела на подъемнике хонда кросстауэр, и на нёё только граната внутренняя стоит 12 тысяч, и это тот же Китай. На таких владельцах производители запчастей сливки снимают, а запчасть при этом сильно и не отличается от других (в производстве те же копейки стоят)

Другие варианты ремонта рулевой рейки, а также ее замена

Особенности неисправностей рулевой рейки

Рено Логан Ремонт Рулевой Рейки Гур Видео

Стоимость рельсов Логан контролирует особенности диагностики, ремонта, замены

В этой статье мы рассмотрим блок управления Renault Logan. Многих владельцев Logan интересует стоимость покупки и замены рейки Logan. Как выбрать наконечник рулевого управления Renault Logan | Правила замены и ремонта рулевого наконечника Renault Logan, тяги и направляющих. профессиональные консультации. Видео треки для Renault Logan. Но, возможно, вам просто нужно отрегулировать или отремонтировать рейку управления Logan без гуру или гуру. В ролике «Рено Логан» как снять вентилятор, как снять вентилятор с плиты. Как диагностировать и починить свой Logan control, вы можете узнать в этой статье, связавшись с нашим автосалоном с этим вопросом.

Где находится болт подтяжки?

Снимите хомут, удерживающий пыльник, который не позволяет проникать грязи в механизм рейки. Хомут можно срезать с помощью кусачек. На всех Рено Логан, оснащённых гидравлическим усилителем руля, точка подтяжки рулевой рейки располагается в его левой части.

Необходимо подобраться к специальному подтягивающему болту, который находится прямо под рулевым валом. Смысл манипуляций в том, чтобы слегка подтянуть болт-регулятор. В результате этого пружина, придавливающая друг к другу рейку и шестерню вала сожмётся и усилит своё давление.

Шляпка регулировочного болта должна полностью утапливаться в корпус. Если её торец расположен на одном уровне с плоскостью корпуса, то болт закручен не до конца и, подтянув его на нужный угол, можно устранить проблему с люфтом.

Когда же болт закручен до упора, а рулевая рейка всё равно люфтит, необходим более затратный ремонт, а возможно и полная замена механизма. Важный момент, о котором многие владельцы Рено Логан не знают или забывают: на рейке (справа) расположена специальная уплотняющая втулка. Она защищает среднюю часть устройства от пыли и грязи.

Необходимо осмотреть её на предмет повреждений и при необходимости заменить на новую.

Регулировка пружины и усилителя руля

Очень часто причиной стука при повороте рулевого колеса является ослабление прижимной пружины. Она обеспечивает нужное усилие прижатия шестерни рулевой рейки к главной шестерне вала, которое устанавливается на заводе-изготовителе путем регулировки и фиксирования пружины. В процессе использования транспортного средства пружина теряет упругость, расслабляется.

Для того чтобы повысить усилие прижатия пружины, необходима ее подтяжка, что и производится после отсоединения рулевого механизма, но без извлечения рулевой рейки. Ремонт рулевой рейки в этом случае заключается в установке нужного зазора между рейкой и шестерней вала. Рулевая рейка устанавливается в среднее положение и фиксируется от перемещений.

Извлекается заглушка из резины, а в отверстие регулировочной гайки упора помещается щуп индикатора так, чтобы он соприкасался с упором рейки. Лучше использовать индикатор часового типа. Затем, проворачивая вал-шестерню, который толкает упор, индикатором замеряется размер перемещения упора. Длина перемещения не должна превышать 0,05 мм.

Если наблюдается превышение этой величины, то оно устраняется поворачиванием регулировочной гайки. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется в пределах всего возможного перемещения рейки.

Вращение регулировочной гайки производится при помощи специального ключа для регулировки рулевых реек ВАЗ. Не рекомендуется слишком сильное затягивание гайки, что может негативно сказаться при максимальных поворотах рулевого колеса. В случае наличия люфта при повороте руля подтяжка пружины может быть произведена путем практического подбора правильного усилия.

Регулирование электрического усилителя Калины лучше всего производить после снятия рулевой рейки, но его можно выполнить и без демонтажа при некоторых неудобствах. Автомобиль ставится на ремонтную яму так, чтобы снизу открылся доступ к креплению передней части усилителя.

Зажимная гайка подтягивается поворотом по часовой стрелке снизу, а при подтягивании гайки сверху, соответственно, против часовой стрелки. С целью профилактики следует проверить состояние сальника, так как при сильном выворачивании рулевого колеса сальники быстро изнашиваются. Одновременно производится смазка всех элементов, особенно пыльников рулевых тяг.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Видео урок

Какие рулевые наконечники выбрать: оригинал и аналоги для Renault Logan

Неисправности и ремонт рулевого управления Рено Логан

Несмотря на продуманную конструкцию, рулевой механизм Renault Logan время от времени нуждается в обслуживании. Вот основные признаки и причины неисправностей:

• При движении в рулевом управлении слышны посторонние звуки. Чаще всего причина заключается в ослаблении гаек, которые фиксируют рулевые тяги и трубопровод. Для устранения неисправности выполняется подтяжка гаек.
• При запущенном двигателе во время вращения рулевого колеса ощущается сильная вибрация. Возможные причины – в гидравлическую систему попал воздух, в бачке ГУР критически низкий уровень жидкости. Решение – удалить воздух из гидросистемы, выполнить дозаправку жидкости.
• Тугой поворот руля. Причины – ослабли крепления механизма или снизилось давление в гидросистеме. Решение – подтяжка болтовых соединений, герметизация гидросистемы, дозаправка.
• Сильные толчки при движении. Причины – попадание воздуха в гидравлическую систему (нужно удалить), расшатывание крепежных элементов (подтянуть), увеличение зазора рулевых тяг (требуется замена наконечников), увеличенный люфт (замена подшипников), нарушение углов установки колес (регулировка развала и схождения).

Обратите внимание: если при повороте руля слышен свист во время стоянки, это говорит о движении жидкости в гидросистеме и не свидетельствует о наличии каких-либо неисправностей

Комплектации без ГУРа

Давайте посмотрим, как выглядит механизм рулевой рейки вживую. Гайка расположена под стрелкой (см. фото).

Здесь находится гайка-упор

Саму гайку можно крутить шестигранником «на 10». Всё просто: вращение вправо соответствует уменьшению зазора.

Подготовка

Автомобиль придётся загнать на яму – других вариантов нет. Застопорите задние колёса ручником.

По две гайки на каждой стороне

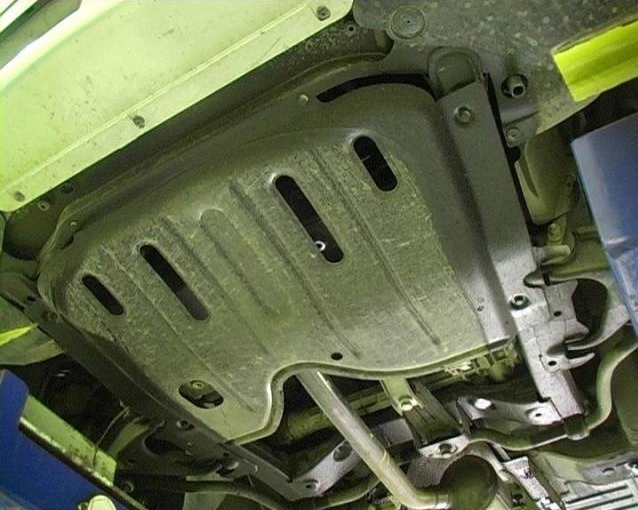

Сначала надо снять защиту картера. Берём торцовый ключ «на 10» и откручиваем 6 винтов (по 2 на каждой из трёх сторон). Без помощника тут будет обойтись сложно.

Регулировка (подтяжка рейки)

Выемка в гайке будет закрыта пробкой, резиновой или пластиковой. Пробку надо удалить.

Обведено местоположение гайки

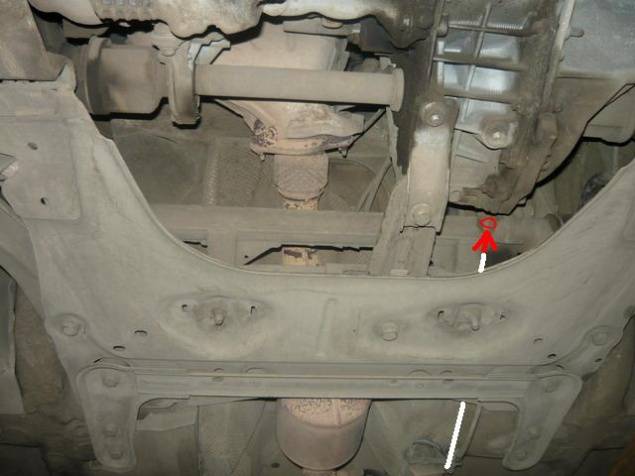

Саму гайку из-под днища не видно. Найдите её в точке, обведённой кружком (см. фото).

Когда гайка нащупана и пробка снята, возможны варианты:

• Используем торцовый Г-образный ключ с рукоятью меньше 10-ти см;

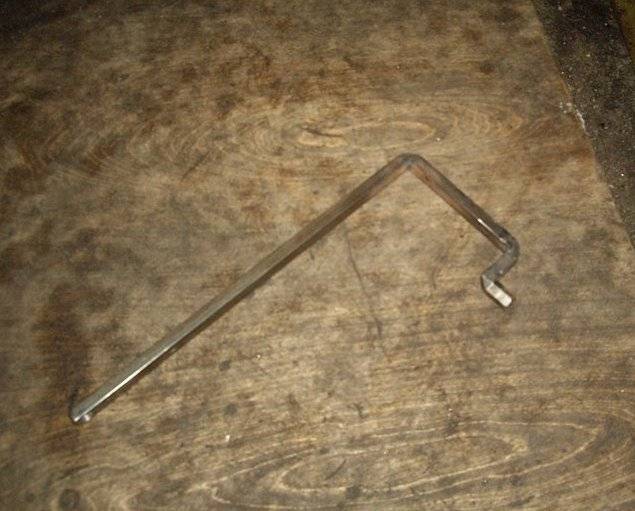

• Подойдёт и «гибкий ключ», который проводят над металлом кузова (см. фото);

Здесь проводят трос ключа

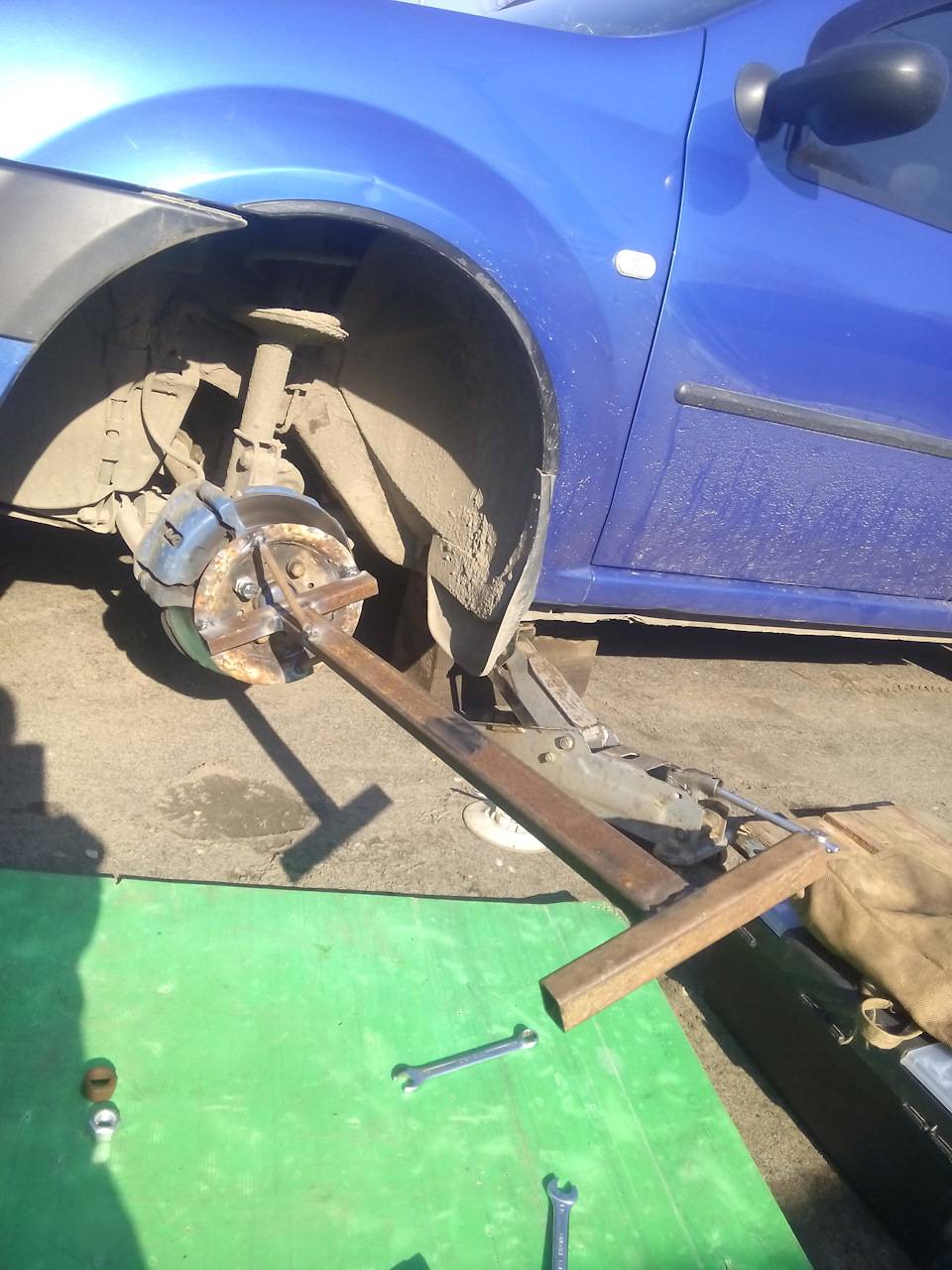

Чтобы дотянуться до гайки, проще будет поддомкратить левое колесо и снять его. Дальше используется торцовый ключ.

Рулевой механизм

Какой лучше бренд выбрать

Неисправности и методы устранения

Результат нерегулярного сервиса

Если нужно заменить элемент рулевого управления: грамотная замена рулевого наконечника Рено Логан и его тяги на СТО

Этапы демонтажа рулевой рейки

Каковы технические параметры эксплуатации?

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства.

Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Важно! Производитель предлагает менять полностью рулевую рейку в сборе. Но такой ремонт обойдётся в круглую сумму, особенно при установке оригинала. Вдвое меньше стоимость у аналога — 10–11 тысяч рублей

Не каждый автовладелец готов заплатить такую цену

Вдвое меньше стоимость у аналога — 10–11 тысяч рублей. Не каждый автовладелец готов заплатить такую цену.

Замена выполняется следующим образом:

1. Транспортное средство выставляется на домкрат со стороны правого колеса.
2. Гайка рулевого наконечника отвинчивается и демонтируется.
3. Положение руля ставится до упора влево, и обрезаются хомуты пыльника.

1. Убирается пыльник с рейки.
2. Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
3. Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

• Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
• Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Основные методы устранения неисправностей

Как устроена рулевая система?

На автомобилях Рено Логан смонтирован надежный рулевой механизм по типу «шестеренка-рейка». Привод устройства формируется из пары рулевых тяг, которые объединяются с кулаками с помощью шаровых шарниров. Главная особенность автомобиля — наличие продуманной рулевой колонки, которая «складывается» в случае аварии и не травмирует водителя.

Большая часть рулевых систем Рено Логан комплектуется гидроусилителем — системой, которая упрощает процесс вращения рулевого колеса водителем. Главными элементами узла является клапан регулировки, сервопривод, емкость для рабочей жидкости, а также гидравлический насос и цилиндр. Давление в системе создается, благодаря работе лопастей насоса, вращение которого обеспечивается через специальный ремень (поликлиновый или клиновый).

Масло из емкости ГУР с помощью насоса подается в систему и идет к клапану регулировки. Направление движения жидкости зависит от позиции руля. Своим давлением рабочая жидкость воздействует на цилиндр системы и создает давление на передачу рулевой системы. При этом вращать руль легче.

В случае отказа ГУР возможность управления транспортным средством сохраняется. Единственное изменение — необходимость прикладывания большего усилия при вращении. Обязательное условие для продления срока службы системы — контроль уровня рабочей жидкости. Если он падает ниже отметки «MIN», требуется определить причину проблемы и долить масло.

Рулевая передача смонтирована на нижней раме и объединяется с другими элементами системы с помощью специальных тяг поперечного типа со смонтированными на них наконечниками. На концах рулевых тяг предусмотрена резьба, необходимая для корректировки параметров развала-схождения (углов) колес.

Тяги рулевой системы Рено Логан объединяются с передачей через шарниры. Рулевая колонка имеет карданный тип. Ее безопасность, о которой упоминалось выше, обусловлена возможностью быстрой деформации при механическом воздействии. Сама колонка через вал и шарнир объединяется с клапаном регулировки, а сам промежуточный вал фиксируется с соединением шлицевого типа с помощью специального болта.

Также в рулевой колонке смонтирован ряд дополнительных устройств — противоугонная система (блокирует руль при отсутствии ключа в замке зажигания), органы управления головным освещением, сигналами поворота, омывателями и другими системами.

Тяги с правой и с левой стороны имеют идентичные размеры, а наконечники — разные. Все соединения рейки с шарнирами защищены с помощью специальной гофры (пыльника). Последняя фиксируется с помощью специального хомута (со стороны картера), а на стороне тяги пыльник удерживается, благодаря собственной жесткости.

Другие варианты ремонта рулевой рейки, а также ее замена

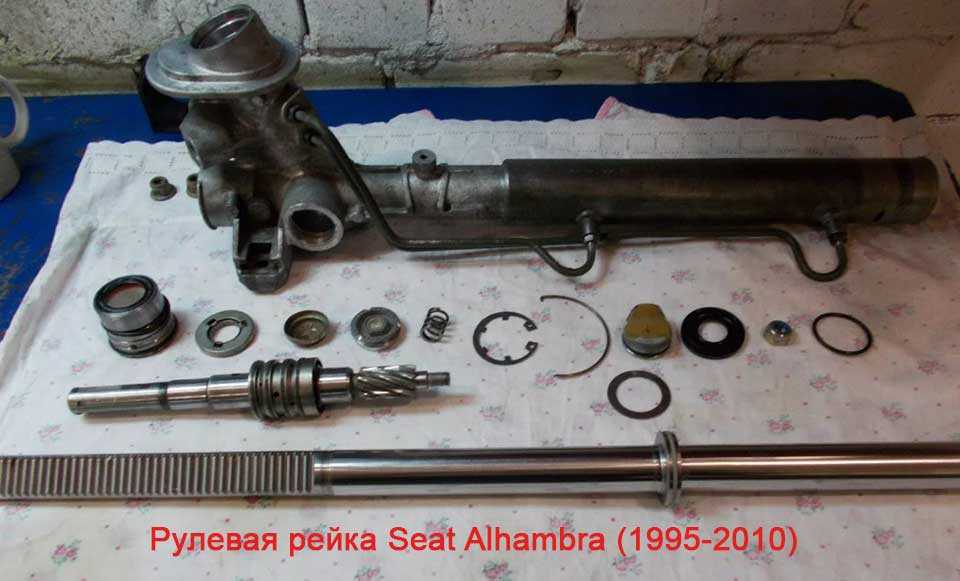

Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

• Первый шаг – снятие стопорного кольца с распределителя.
• Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
• Далее снять гайку и пружину прижима, а также и сам прижим.
• Выбить распределитель, который расположен в корпусе.
• Снять с распределителя сальник и кольцо подшипника.
• С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
• Извлечь шток и тыльник.

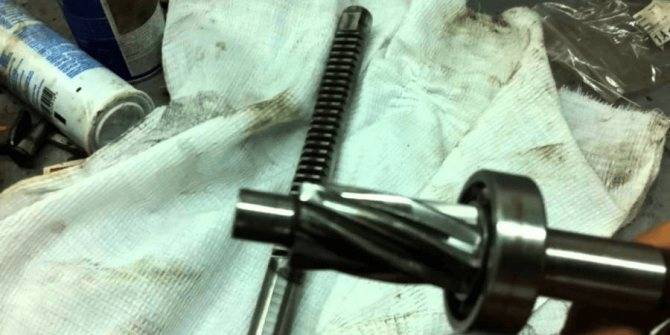

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Далее:

• Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
• Установить пружину и зафиксировать регулировочной гайкой.
• Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
• Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
• Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа. Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор

К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР. Также требуется регулярная проверка состояния жидкости, залитой в бочок

Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Замена рулевой тяги Рено Логан

Замена рулевой тяги Рено Логан на яме или подъемнике значительно отличается от работ на земле, однако, общие принципы одинаковые. Мы рассмотрим второй вариант, потому что он ближе большинству.

Итак, снимаем колесо, для этого ничего, кроме домкрата и балонника не надо. Затем откручиваем гайку наконечника рулевой тяги. Для этого понадобится ключ на 21, хотя бывают гайки и на 22. Многие зачем-то откручивают наконечник от сошки, это делать необязательно, хотя потом просто можно накрутить наконечник на новую тяги и поставить все на место. Ну да ладно.

Теперь снимаем хомуты с пыльника тяги – обычно это простые пластиковые кабельные стяжки, новыми стоит запастись заранее. Снимаем пыльник и откручиваем тягу ключом на 30. Далее выкручиваем тягу из наконечника.

Новую тягу ставим в обратной последовательности, не забывая набить смазки в шаровое соединение, перед тем как одеть на место пыльник

Так же стоит обратить внимание на длину новой и старой тяги, чтобы хоть примерно попасть схождение колес. Так же стоит помнить, что после замены рулевой тяги на Рено Логан обязательно стоит сделать геометрию колес. Видео – замена рулевой тяги Рено Логан:

Видео – замена рулевой тяги Рено Логан:

Источник

Правила обслуживания

Устройство и принцип работы системы

Авто оснащается реечной рулевой системой. Приводной механизм включает две рулевые тяги и поворотный кулак, на котором фиксируются наконечники. На Рено Логан установлена ударопоглощающая колонка. При лобовом столкновении она снижает вероятность получения травм водителем.

Тяги имеют одинаковые размеры, тогда как габариты наконечников отличаются. Все соединения узлов реечного механизма помещены в гофру, обеспечивающую защиту от загрязнений. Для фиксации гофры со стороны картера применяются хомуты, а со стороны рулевых тяг она держится благодаря собственной жесткости.

В большинстве модификаций Renault Logan используется гидравлический усилитель. Эта часть системы позволяет поворачивать руль, прикладывая минимум усилий. Гидроусилитель состоит из сервопривода, корректирующего параметры управления с учетом условий движения, бачка ГУР, гидронасоса и цилиндра. Гидронасос нагнетает давление при помощи лопастей, которые крутятся благодаря клиновому ремню.

Гидравлическая жидкость из бачка ГУР направляется в регулировочный клапан. Направление, в котором нагнетается масло, зависит от того, в каком положении находится рулевое колесо. Давление, созданное в цилиндре, обеспечивает передачу усилия на руль. Благодаря этому он вращается легко.

Если гидроусилитель выходит из строя, способность поворачивать рулевое колесо не утрачивается, но снижается комфорт вождения, поскольку приходится прилагать более интенсивные усилия для поворота. Чтобы обеспечить стабильную работу гидроусилителя, необходимо контролировать уровень технической жидкости в бачке. Если он снижается ниже критической отметки, нужно выяснить причину и сделать дозаправку.

Рулевая передача находится на раме автомобиля и соединяется с другими узлами посредством поперечных тяг, на которых установлены наконечники с резьбой, позволяющие контролировать углы наклона колеса (развал и схождение).

Ударопоглощение и травмобезопасность рулевой колонки, о которых упоминалось выше, обеспечивается за счет того, что тяги соединены с рулевой передачей посредством шарниров. При этом колонка объединяется в единый узел с регулировочным клапаном через карданный вал. Если сила удара превышает допустимое значение, происходит разрушение фиксаторов и колонка «складывается». Благодаря такой конструкции тяжесть удара, получаемого водителем при аварии, будет являться не столь существенной.

Таким образом, к основным узлам рулевой системы Рено Логан следует отнести:

• реечный механизм, обеспечивающий сопряжение руля с передними колесами;
• составной промежуточный вал с шлицевыми соединениями, обеспечивающий безопасность водителя при лобовом столкновении;
• гидроусилитель, упрощающий вращение рулевого колеса;
• распределительный механизм, дозировано изменяющий подачу гидравлической жидкости и обеспечивающий согласованный угол поворота руля и колес.

Помимо всего прочего, в конструкции рулевого механизма Renault Logan присутствует противоугонная система, обеспечивающая блокировку рулевого колеса в том случае, если в замке зажигания нет ключа.

Замена рулевой рейки Логан: причины выхода из строя

Рулевая рейка ГУР Рено Логан довольно прочный узел рулевого механизма. Производитель определяет ее ресурс работы в 200 тыс. км пробега автомобиля. К сожалению, он не всегда выдерживается. Чаще всего это происходит по вине водителя. Основными причинами выхода узла из строя являются:

• не своевременное техническое обслуживание;
• не аккуратная езда по не ровным дорогам;
• использование жидкости ГУР несанкционированной марки;
• сильная загрязненность ходовой части.

Дополнительно в этот список можно включить естественный износ и заводской брак. Но эти причины достаточно редки в сравнении с перечисленными.

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan

по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по такимпризнакам :

• вибрация;
• сильный стук при движении по неровной поверхности;
• увеличенный люфт при вращении руля (особенно справа).

Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

Особенности неисправностей рулевой рейки

Заключение
