Демонтаж переднего бампера на Дастере

Основные моменты

Правильно снимаем и устанавливаем бампер Рено Дастер

Автомобиль Рено Дастер это компактный кроссовер. Обычно его влалельцы редко сталкиваются с ситуациями, после которых есть необходимость снимать бампер Рено Дастер, в основном если необходимо поменять лампочки в противотуманных фарах. Но если приходиться часто выезжать за город, то есть риск столкнуться с такими препятствиями как грязь, ветки и камни. Это может вызвать небольшие повреждения навесных частей автомобиля, а в редких случаях потребовать замены или ремонта такого элемента, как бампер

Эта процедура не сложная, важно лишь помнить, что на новых версиях внедорожника и дорестайлинговых расположение крепежных элементов может немного отличаться, поэтому перед проведением работ необходимо внимательно ознакомиться с инструкцией

Конструкция переднего бампера

Снятие бампера на Renault Duster: пошаговая инструкция

Возможные трудности

Снимаем задний бампер

Задний бампер на Дастере снимается немного сложнее, не смотря на то, что по умолчанию в него не устанавливаются никакое электрооборудование. При наличии датчиков парковки, их отключение производиться уже после снятия бампера, по аналогии с отключением ПТФ на переднем бампере. Перед тем как снимать задний бампер Рено Дастер лучше внимательно изучить схему крепления и внешний вид деталей, чтобы иметь полное представление о расположении всех элементов. Особенно актуально это будет для тех, кто активно использует авто на бездорожье, и многие болты могут быть закрыты толстым слоем грязи.

Основная деталь, которую необходимо снять – бампер под номером 1. Под цифрой 7 отмечена декоративная накладка. Во время монтажа происходит снятие конструкции в сборе.

Во время работ необходимо отсоединить 14 крепежных частей. Под номером 5 – абсорбер, принимающий на себя основной удар во время столкновения с препятствием или ДТП, Он вместе с ним бампер удерживается при помощи кронштейнов 3 и 2.

Задний бампер крепиться на 8 саморезов. 4 (под номером 12) расположены сверху, и еще 4 (13) в нижней части. Декоративная накладка прижимается при помощи винтов, отмеченных под номером 9 на схеме.

Для проведения работ используются те же ключи, что и для демонтажа передней части – ключи Torx Т20 и Т30. С их помощью необходимо сперва отсоединить брызговики. Он крепиться на саморезах и пластиковом пистоне.

Пистон легко отщелкивается при помощи плоской отвертки. Затем нужно открутить саморез удерживающий бампер под номером 13. Такой же саморез находиться в нижней части.

После этого ослабляются винты под декоративной накладкой и откручивается крепление в багажнике.

«Необходимо полностью выкрутить саморезы, а винты только ослабить»

Всю работу можно разбить на 2 простых этапа:

Выкручиваются саморезы под номерами 12 и 13, затем ослабляются винты №9. Пластик отводиться вбок от кронштейна 2 и 3

Во время этого важно не делать резких рывков, чтобы не сломать язычки защелок

Всегда следует начинать демонтаж со стороны колеса.

После того, как все защелки были отсоединены бампер нужно потянуть на себя. Чтобы конструкция ровно шла по направляющим лучше снимать вдвоем с помощником. Далее можно ознакомиться с артикулами деталей, применяемых в зависимости от типа комплектации.

Источник

Демонтаж у рестайлинговых моделей (2 поколения)

Бампер Рено Дастер 2016 и позднего выпуска немного отличается. В данном случае необходимо начать с саморезов расположенных под капотом. Они откручиваются при помощи ключа Т30.

Затем необходимо выкрутить 6 саморезов, в отличие от 9 в дорестайлинговой версии.

Вот основные точки крепления:

  1. Со стороны подкрылка, на уровне соединения крыла и бампера
  2. Один расположен рядом с нижней фальшрешеткой
  3. Сама нижняя решетка не съемная и поставляется в сборе. Бампер прикручивается через нее напрямую к кузову двумя саморезами. Открутить можно при помощи биты Т20.

Процесс полного снятия уже будет происходить точно так же, как и у моделей 1 поколения. Нужно аккуратно отгибать верхнюю часть пластика, при этом снимать бампер с защелок, отводя его в сторону.

«Важно помнить, что на каждом кронштейне расположено 3 защелки. Обычно во время снятия пропускают расположенную по центру, вследствие чего кронштейн деформируется». Если во время работ необходимо заменить несколько элементов крепления, могут потребоваться артикулы оригинальных запчастей и их аналоги

Если во время работ необходимо заменить несколько элементов крепления, могут потребоваться артикулы оригинальных запчастей и их аналоги.

Можно ли найти альтернативу ключам Torx.

Для проведения качественной работы необходимо использовать комплект оригинальных инструментов. Это связано с тем, что саморезы имеют специфическую шляпку, с углублением для ключа в виде звездочки, края которой имеют очень тонкие грани. Кроме того, такие саморезы используют больший момент затяжки, поэтому если применять обычную отвертку, то можно повредить шлицы. Результатом будет дополнительный комплекс работ по высверливанию старого самореза. Отвертка может понадобиться лишь в дорестайлинговых моделях для снятия дефлекторов и держателей ПТФ.

Поэтому для проведения работ необходимо заранее подготовить две биты Torx с размерами T20 и T30.

Демонтаж бампера

Инструкция по снятию переднего бампера

Чтобы узнать, как снять бампер Рено Дастер правильно, нужно определить версию автомобиля.

Авто I поколения

Демонтаж детали-оригинала первой версии выполняют так:

  1. Вывинчивают саморезы, фиксирующие передний обвес. Всего удаляют 5 элементов, 1 из которых располагается под декоративной накладкой.
  2. Ключом на 20 ослабляют болты, закрепляющие подкрылок. 1 винт находится вблизи места соединения бампера и крыла. На подкрылке обнаруживается 2 самореза, после удаления которых ключ на 20 можно убрать в сторону.
  3. В верхней части обвеса находят крепежи большего размера. Снимая их, используют ключ на 30. После удаления крепеж-накладку сдвигают вбок, высвобождают расположенные на кронштейнах защелки. Поврежденные или погнутые держатели заменяют.
  4. Сдвигают верхнюю часть пластиковой накладки. Тянут бампер вперед, вынимая его из посадочного места.
  5. Отсоединяют питающий разъем ПТФ. Длина провода рассчитана на снятие обвеса с последующим отключением порта, находящегося на правом кронштейне. Четырехканальный разъем используется для подключения 2 противотуманных фар.

Ключом Т20 откручиваем саморезы, аккуратно отводим пластик вбок, чтобы отсоединить от защелок.

Модели II поколения

Конструкция бампера автомобилей, прошедших рестайлинг после 2016 г., отличается. В этом случае демонтаж аксессуара начинают с удаления находящихся под капотом саморезов. Для этого используют ключ на 30. Затем удаляют 6 саморезов вместо 9, присутствующих в 1-ой версии.

Они расположены в следующих местах:

  1. Возле подкрылка, в местах соединения бампера и крыла.
  2. Рядом с нижней декоративной решеткой. Последняя является несъемной, поставляется в комплекте с обвесом. Бампер закрепляется 2 саморезами, вводимыми через решетку. Откручивают их ключом на 20.

Дальнейшие действия совпадают с таковыми при снятии обвеса с автомобиля 1-го поколения. Верхнюю часть пластика отгибают, снимают с фиксаторов, отводят в сторону. Каждый кронштейн снабжен 3 защелками. Не стоит забывать про центральную, часто упускаемую из вида при демонтаже: если ее не отщелкнуть, кронштейн деформируется.

Снимаем задний бампер

Задний бампер на Дастере снимается немного сложнее, не смотря на то, что по умолчанию в него не устанавливаются никакое электрооборудование. При наличии датчиков парковки, их отключение производиться уже после снятия бампера, по аналогии с отключением ПТФ на переднем бампере. Перед тем как снимать задний бампер Рено Дастер лучше внимательно изучить схему крепления и внешний вид деталей, чтобы иметь полное представление о расположении всех элементов. Особенно актуально это будет для тех, кто активно использует авто на бездорожье, и многие болты могут быть закрыты толстым слоем грязи.

Основная деталь, которую необходимо снять – бампер под номером 1. Под цифрой 7 отмечена декоративная накладка. Во время монтажа происходит снятие конструкции в сборе.

Во время работ необходимо отсоединить 14 крепежных частей. Под номером 5 – абсорбер, принимающий на себя основной удар во время столкновения с препятствием или ДТП, Он вместе с ним бампер удерживается при помощи кронштейнов 3 и 2.

Задний бампер крепиться на 8 саморезов. 4 (под номером 12) расположены сверху, и еще 4 (13) в нижней части. Декоративная накладка прижимается при помощи винтов, отмеченных под номером 9 на схеме.

Для проведения работ используются те же ключи, что и для демонтажа передней части – ключи Torx Т20 и Т30. С их помощью необходимо сперва отсоединить брызговики. Он крепиться на саморезах и пластиковом пистоне.

Пистон легко отщелкивается при помощи плоской отвертки. Затем нужно открутить саморез удерживающий бампер под номером 13. Такой же саморез находиться в нижней части.

После этого ослабляются винты под декоративной накладкой и откручивается крепление в багажнике.

«Необходимо полностью выкрутить саморезы, а винты только ослабить»

Всю работу можно разбить на 2 простых этапа:

Выкручиваются саморезы под номерами 12 и 13, затем ослабляются винты №9. Пластик отводиться вбок от кронштейна 2 и 3

Во время этого важно не делать резких рывков, чтобы не сломать язычки защелок

Всегда следует начинать демонтаж со стороны колеса.

После того, как все защелки были отсоединены бампер нужно потянуть на себя. Чтобы конструкция ровно шла по направляющим лучше снимать вдвоем с помощником. Далее можно ознакомиться с артикулами деталей, применяемых в зависимости от типа комплектации.

Как снять передний и задний бампер Renault/Dacia Sandero (Sandero Stepway) 2 (с года)

Снятие бампера на Renault Duster: пошаговая инструкция

Снимаем задний бампер

Снимаем передний бампер на Рено Дастер: ничего сложного, видео тому доказательство

Замена заднего бампера

Для снятия заднего бампера Рено Сандеро Степвей требуется тот же комплект отверток. Креплениями здесь выступают саморезы, которые фиксируют главный элемент и подкрылки сзади. Они располагаются над колесом, в легкодоступном месте. Потом задний бампер Рено Сандеро крепится с двух нижних сторон нижними фиксаторами, которые также необходимо извлечь. В этой зоне он и подкрыльник вместе прикреплены к усилителю, который находится под бампером.

Далее нужно открыть багажную крышку, так как только так откроется доступ к оставшимся креплениям, которые располагаются в зоне под уплотнителем. Обязательно нужно снять подсветку номера, которая также здесь находится, а после можно приступать к демонтажу задней детали. Установка нового элемента производится тоже в обратной последовательности, не забывая возвратить на место подсветку и тщательно вкручивать каждый фиксатор.

Бампер выступает защитой автомобиля от столкновения, поэтому неудивительно, что он повреждается наиболее часто. В большинстве случаев его легче заменить на новый, и сделать это в домашних условиях достаточно просто для каждого. Работа займет около 1-3 часа, и не требует владения специальными навыками и инструментами.

Подводя итог можно сделать вывод о том что замена не требует много времени и ее можно произвести самостоятельно без участия специалиста, достаточно знать расположение всех креплений, это так же касается установки дополнительных накладок и защиты, их установка так же не требует каких либо специальных знаний.

Самостоятельно выполнить весь комплекс работ владельцу Рено Сандеро, в том числе и версии Степвей будет по силам. Просмотрев тематические видео и фотоматериалы как снять бампер, можно полностью для себя снять все вопросы в непонятных моментах. Процедура по времени выполняется не более чем за час и каких-либо особых навыков от водителя не требует.

Демонтаж у автомобилей 1 поколения

Для этой процедуры понадобятся ключи Torx на 20 и 30, тряпочка или ветошь, чтобы протереть накладку и место крепления подкрылок.

Теперь можно открутить саморезы удерживающие передний бампер Рено Дастер. Место расположения их указано стрелками на фото. Всего по периметру имется 5 саморезов, один находиться внизу, под декоративной накладкой.

После этого, при помощи ключа Т20 нужно открутить саморезы удерживающие подкрылок. Один расположен недалеко от места соединения крыла и бампера.

С каждой стороны на подкрылке расположено 2 самореза. Второй можно найти в нижней части. После этого ключ Т20 больше не понадобиться. Необходимо взять ключ Т30.

В верхней части располагаются самые мощные элементы крепежа. После того, как эти саморезы будут откручены необходимо аккуратно отвести пластик вбок, чтобы отсоединить деталь от защелок, расположенных на специальных кронштейнах. Если в процессе снятия кронштейны оказались повреждены или погнуты, то лучше их заменить на новые.

После этого осталось выполнить несколько простых действий.

  1. Немного отодвинуть верхнюю часть пластика
  2. По направлению к себе потянуть за бампер, освободив его из посадочных мест
  3. Отключить разъем питания ПТФ

Как правильно отключить разъем ПТФ на Рено Дастер.

Длина кабеля рассчитана таким образом, чтобы можно было снять бампер, а потом уже рассоединить разъём, расположенный на правом кронштейне.

Разъем 4 канальный, обеспечивающий питание сразу двух ПТФ.

Правильно снимаем и устанавливаем бампер Рено Дастер

Автомобиль Рено Дастер это компактный кроссовер. Обычно его влалельцы редко сталкиваются с ситуациями, после которых есть необходимость снимать бампер Рено Дастер, в основном если необходимо поменять лампочки в противотуманных фарах. Но если приходиться часто выезжать за город, то есть риск столкнуться с такими препятствиями как грязь, ветки и камни. Это может вызвать небольшие повреждения навесных частей автомобиля, а в редких случаях потребовать замены или ремонта такого элемента, как бампер

Эта процедура не сложная, важно лишь помнить, что на новых версиях внедорожника и дорестайлинговых расположение крепежных элементов может немного отличаться, поэтому перед проведением работ необходимо внимательно ознакомиться с инструкцией

Снятие бампера — Поколение «1»

Снятие бампера может потребоваться в результате его повреждений, установки защиты бампера, или для установки ламп ПТФ.

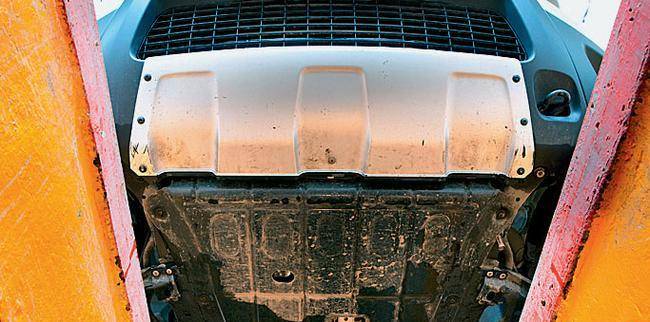

Для начала готовим два ключа Torx (T20 и T30). Затем снизу тряпочкой протираем два элемента: подкрылки, накладку под бампером. Речь идёт о пластиковой накладке.

Всё готово к демонтажу

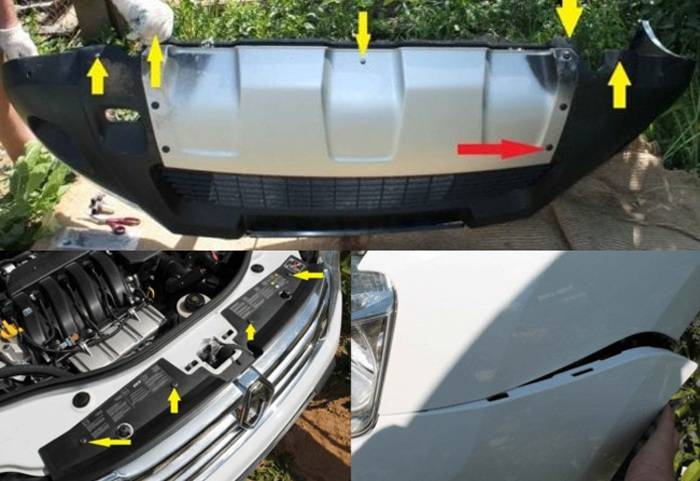

Можете сразу отвернуть саморезы, которые мы отметили на нижнем фото. С накладкой контактирует один из них, а общее число равно 5-ти.

Все элементы нижнего крепления

Дальше, используя тот же ключ T20, переходим к подкрылкам. Один саморез будет возле границы, разделяющей бампер и крыло.

Число саморезов в каждом подкрылке – два

Снизу находится второй саморез.

Ключ T20 теперь можно отложить в сторону. Понадобится бита T30.

Самые «мощные» элементы крепления

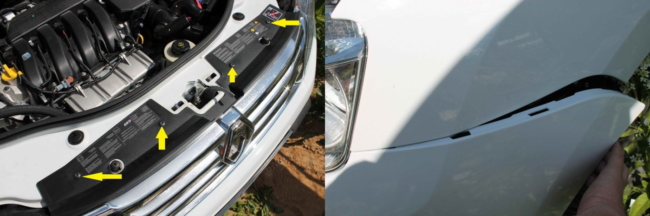

Откручиваем саморезы сверху. Затем, отводя пластик вбок, снимаем конструкцию с защёлок. Эти защёлки закреплены на кронштейнах, которые можно заменить.

Два шага по снятию переднего бампера Рено Дастер:

  1. Немного отгибаем пластик сверху;
  2. Весь узел можно вытянуть на себя. И надо сразу отключить разъём, соединённый с фарами ПТФ.

Пункт 2 у нас рассмотрен отдельно.

Что делать с разъёмом?

Не нужно относить бампер далеко от кузова. Сначала отключите разъём – он закреплён на кронштейне справа.

Отключаем разъём «противотуманок»

Разъём содержит 4 провода, по которым идёт питание ПТФ.

Демонтаж у автомобилей 1 поколения

Для этой процедуры понадобятся ключи Torx на 20 и 30, тряпочка или ветошь, чтобы протереть накладку и место крепления подкрылок.

Теперь можно открутить саморезы удерживающие передний бампер Рено Дастер. Место расположения их указано стрелками на фото. Всего по периметру имется 5 саморезов, один находиться внизу, под декоративной накладкой.

После этого, при помощи ключа Т20 нужно открутить саморезы удерживающие подкрылок. Один расположен недалеко от места соединения крыла и бампера.

С каждой стороны на подкрылке расположено 2 самореза. Второй можно найти в нижней части. После этого ключ Т20 больше не понадобиться. Необходимо взять ключ Т30.

В верхней части располагаются самые мощные элементы крепежа. После того, как эти саморезы будут откручены необходимо аккуратно отвести пластик вбок, чтобы отсоединить деталь от защелок, расположенных на специальных кронштейнах. Если в процессе снятия кронштейны оказались повреждены или погнуты, то лучше их заменить на новые.

После этого осталось выполнить несколько простых действий.

  1. Немного отодвинуть верхнюю часть пластика
  2. По направлению к себе потянуть за бампер, освободив его из посадочных мест
  3. Отключить разъем питания ПТФ

Как правильно отключить разъем ПТФ на Рено Дастер.

Длина кабеля рассчитана таким образом, чтобы можно было снять бампер, а потом уже рассоединить разъём, расположенный на правом кронштейне.

Разъем 4 канальный, обеспечивающий питание сразу двух ПТФ.

Как снять задний бампер на Рено Дастер: видео и фото демонтажа

Снятие бампера — Поколение «1»

Снятие бампера может потребоваться в результате его повреждений, установки защиты бампера, или для установки ламп ПТФ.

Для начала готовим два ключа Torx (T20 и T30). Затем снизу тряпочкой протираем два элемента: подкрылки, накладку под бампером. Речь идёт о пластиковой накладке.

Можете сразу отвернуть саморезы, которые мы отметили на нижнем фото. С накладкой контактирует один из них, а общее число равно 5-ти.

Все элементы нижнего крепления

Дальше, используя тот же ключ T20, переходим к подкрылкам. Один саморез будет возле границы, разделяющей бампер и крыло.

Число саморезов в каждом подкрылке – два

Снизу находится второй саморез.

Ключ T20 теперь можно отложить в сторону. Понадобится бита T30.

Самые «мощные» элементы крепления

Откручиваем саморезы сверху. Затем, отводя пластик вбок, снимаем конструкцию с защёлок. Эти защёлки закреплены на кронштейнах, которые можно заменить.

Два шага по снятию переднего бампера Рено Дастер:

  1. Немного отгибаем пластик сверху;
  2. Весь узел можно вытянуть на себя. И надо сразу отключить разъём, соединённый с фарами ПТФ.

Пункт 2 у нас рассмотрен отдельно.

Что делать с разъёмом?

Не нужно относить бампер далеко от кузова. Сначала отключите разъём – он закреплён на кронштейне справа.

Отключаем разъём «противотуманок»

Разъём содержит 4 провода, по которым идёт питание ПТФ.

Демонтаж у рестайлинговых моделей (2 поколения)

Бампер Рено Дастер 2016 и позднего выпуска немного отличается. В данном случае необходимо начать с саморезов расположенных под капотом. Они откручиваются при помощи ключа Т30.

Затем необходимо выкрутить 6 саморезов, в отличие от 9 в дорестайлинговой версии.

Вот основные точки крепления:

  1. Со стороны подкрылка, на уровне соединения крыла и бампера
  2. Один расположен рядом с нижней фальшрешеткой
  3. Сама нижняя решетка не съемная и поставляется в сборе. Бампер прикручивается через нее напрямую к кузову двумя саморезами. Открутить можно при помощи биты Т20.

Процесс полного снятия уже будет происходить точно так же, как и у моделей 1 поколения. Нужно аккуратно отгибать верхнюю часть пластика, при этом снимать бампер с защелок, отводя его в сторону.

«Важно помнить, что на каждом кронштейне расположено 3 защелки. Обычно во время снятия пропускают расположенную по центру, вследствие чего кронштейн деформируется». Если во время работ необходимо заменить несколько элементов крепления, могут потребоваться артикулы оригинальных запчастей и их аналоги

Если во время работ необходимо заменить несколько элементов крепления, могут потребоваться артикулы оригинальных запчастей и их аналоги.

Можно ли найти альтернативу ключам Torx.

Для проведения качественной работы необходимо использовать комплект оригинальных инструментов. Это связано с тем, что саморезы имеют специфическую шляпку, с углублением для ключа в виде звездочки, края которой имеют очень тонкие грани. Кроме того, такие саморезы используют больший момент затяжки, поэтому если применять обычную отвертку, то можно повредить шлицы. Результатом будет дополнительный комплекс работ по высверливанию старого самореза. Отвертка может понадобиться лишь в дорестайлинговых моделях для снятия дефлекторов и держателей ПТФ.

Поэтому для проведения работ необходимо заранее подготовить две биты Torx с размерами T20 и T30.
