Рекомендации по ремонту и эксплуатации
Менять датчик лучше всего одновременно с маслом в коробке передач. Но если на дополнительные расходы не рассчитывали, а масло залили недавно, да еще с дорогой присадкой, то можно обойтись «малой кровью». Для этого есть несколько методов с разным уровнем сложности.
- Скорость. Подготовить – нанести на резьбу герметик, и держать рядом новый выключатель. Ключом трещоткой с глубокой головкой (у большинства моделей гайка на 24) очень быстро выкрутить старый датчик и сразу вставить и закрутить новый. При этом вытечет всего 30-40 миллилитров масла, и доливать его не требуется. Но для этого способа нужна сноровка и опыт.
- Частичная замена масла. Слить только необходимое количество, чтобы уровень стал ниже отверстия для выключателя (чуть меньше литра). Спокойно поменять выключатель. Проверить работоспособность подсветки и долить нового масла. Проверить уровень, поставить колесо на место и можно ехать.
- Способ домкрата. Нужен мощный подкатной домкрат, с его помощью следует поднять левый край автомобиля на 30-40 см, так чтобы масло не вытекало через отверстие при снятом переключателе. Дальше все операции аналогичны: ключом на 24 (иногда на 19) выкрутить старый переключатель; нанести герметик на резьбу нового; закручиваем со средним усилием затяжки (здесь нет большой механической нагрузки); подсоединяем провода; проверяем работу системы; ставим колесо на место; домкрат долой и в путь.
Если просто купить и заменить выключатель заднего хода Рено Логан, то есть большая вероятность, что он снова выйдет из строя. По опыту ремонта и эксплуатации выяснилось, что контактная группа со временем подгорает, не выдерживая нагрузки по току, причём это касается как оригинальных устройств, так и выключателей от сторонних производителей.
Эту проблему решают несколькими способами
- Светодиодная лампа в фонаре заднего хода. По сравнению с лампой накаливания потребляемый ток резко уменьшается, а срок службы контактов увеличивается. Способ простой, но дорогой. Не все захотят ставить на Логан светодиодную лампу в фару, которая используется реже всего.
- Установка промежуточного реле. Способ для мастеровитых умельцев, но достаточно прост. В цепь добавляют дополнительное реле с достаточно мощной контактной группой. Контакты датчика подают напряжение не на лампу, а на катушку реле (потребляемый катушкой ток в несколько раз меньше чем у лампы). Реле замыкается, а уже через его силовые контакты подаётся ток на лампу кормовой подсветки. Реле стоит копейки, а проблему «слабого места» решает почти навсегда.
При замене лампы в фаре на более мощную, или добавлении дополнительных фонарей и подсветки, учитывайте пропускную способность контактов штатной системы.
Будьте внимательны некоторые «вмешательства» могут стоить вам гарантии, делайте что-то, только если полностью уверены в своих силах.
Проверка работоспособности
Итак, не торопитесь тратиться и покупать новый датчик. Сперва убедитесь, что старый действительно не работает.
Проверка выполняется следующим образом:
- С помощью домкрата поставьте машину на подпорки;
- Найдите датчик, который располагается на картере коробки передач;
- Включите заднюю передачу;
- Между клеммами 1-3 и 2-4 должна присутствовать проводимость;
- Аналогично проверьте проводимость при нейтральной передаче;
- Включая коробку в другие положения, проводимости быть не должно;
- Если же проверка регулятора показывает обратное, придется поменять ДЗХ.
Расположение ДЗХ
Инструкция по замене датчика заднего хода не вызовет трудностей у более-менее опытных автовладельцев, но новичкам придется постараться, дабы все сделать грамотно и аккуратно.
Бояться поменять этот датчик своими руками не стоит, поскольку при соблюдении инструкции и мер безопасности, все у вас получится.
- Желательно иметь в распоряжении гараж с ямой. Так вам будет наиболее удобно выполнить все операции по замене датчика.
- Снимите минусовую клемму с аккумуляторной батареи. Все работы, связанные с ремонтом авто и особенно его электрической составляющей должны начинаться именно с этого шага.
- Слейте масло из коробки передач. Можно и не делать этого, но тогда во время замены датчика масло начнет вытекать. Подставив емкость под отверстие, вы избавите себя от лишней уборки и замасливания собственного гаража.
- Снимите защиту с картера, если таковая имеется. Около коробки передач вы найдете искомый датчик.
- Отключите колодку датчика от коробки переключения скоростей.
- В картере КПП искомый регулятор удерживается при помощи крепежного болта. Открутите прижимной болт головкой или трещоткой на 22.

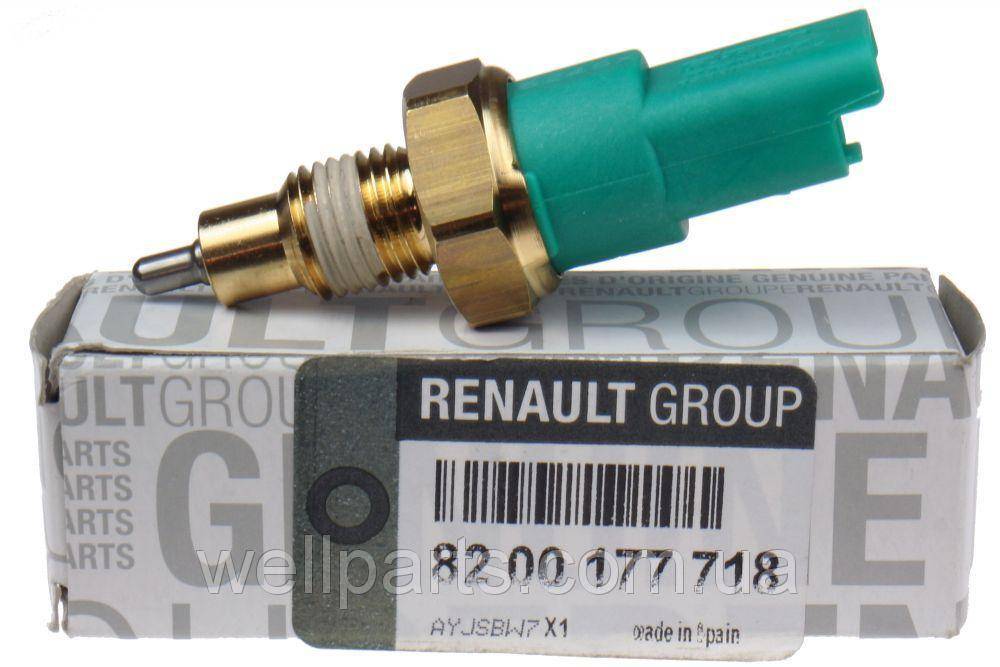

- Вооружившись новым датчиком, вы можете заметить, что он несколько смахивает на классическую свечу зажигания. С одной стороны датчика имеется провод, а с другой — кнопка, замыкающая пару контактов.
- Обязательно новые ДЗХ оснащаются уплотнительными кольцами. Перед установкой их обязательно смазывают обычным маслом — машинным, трансмиссионным.
- Установите новенький регулятор на место демонтированного устройства, закрепите сначала вручную, а затем затяните крепежный болт.
- Далее черед за электрической проводкой. Подключив колодку с проводами, вы обеспечите датчику необходимое питание.
- Залейте в коробку переключения передач заранее слитое или новое трансмиссионное масло. Замена датчика заднего хода — это отличный повод поменять смазку в картере коробки. Но решение за вами.
- Проверьте уровень масла в КПП, чтобы он соответствовал требованиям.
- Верните на место защиту картера, снимите машину с домкрата и подключите минусовую клемму обратно на аккумуляторную батарею.
- Садитесь в автомобиль и включайте заднюю передачу.
- Если после этого лампочка заднего хода загорелась, все отлично.
Отключаем и меняем
Проверка ремонта
Теоретически после замены датчика все должно заработать, как и прежде. Но не лишним будет в этом удостовериться.
- Включите заднюю скорость на КПП.
- Поверните ключ зажигания. При этом вовсе не обязательно заводить двигатель. Лампочка и так загорится, если все работает исправно.
- Если оба фонаря загорелись, половина дела сделана.
- Не лишним будет дополнительно проверить работу датчика на ходу. Для этого понадобится помощник.
- Выезжайте из гаража, затем задним ходом двигайтесь обратно. И так повторите несколько раз. Если лампы не моргают, вовремя включаются, у вас все получилось. Примите наши поздравления.
Если вдруг замена датчика не дала никакого результата, настоятельно рекомендуем внимательно изучить возможность возникновения каждой из представленных выше поломок, проверить проводку, лампочки и прочие компоненты. Очевидно, что проблема в одном из них или нескольких сразу.
Датчик загрязнения воздуха ауди а4 б8 где находится
Лада веста замена лампочек в приборной панели
Замена вариатора на акпп ниссан либерти
Замена фар ваз 2120
- Датчик распредвала форд фокус 3 где находится
Датчик заднего хода Renault Logan — где находится и как заменить
- Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
- Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
- Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
- Отключите разъем питания от контроллера и выкрутите его из места установки.
- Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
- Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
- Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.
Как заменить лампочку стоп сигнала на Рено Логан — автомобильный портал Если автомобиль исправен, то при включении задней передачи загорается фонарь подсветки движения задним ходом. Питание на фару подает выключатель, установленный непосредственно в коробке передач.
Блок предохранителей и реле Рено Логан 2
Блок предохранителей и реле в моторном отсеке рено логан 2.
Блок расположен около аккумуляторной батареи.
Для доступа к элементам блока отжимаем два фиксатора и снимаем крышку блока.
Схема расположения предохранителей и реле в блоке.
Назначение. Таблица.
| № | Сила тока. | Защищаемые цепи |
| Ef1 | 40 | правый элемент обогрева ветрового стекле, реле правого элемента обогрева ветрового стекла Er2 |
| Ef2 | 40 | левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1 |
| Ef3 | 50 | блок управления ABS/ESP |
| Ef4 | 60 | иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне |
| Ef5 | 60 | цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне |
| Ef6 | 30 | блок управления ABS/ESP |
| Еf7 | 30 | обогрев заднего стекла, обогрев наружных зеркал заднего видь |
| Ef8 | 15 | передние противотуманные фары |
| Ef9 | 15 | обогрев передних сидений |
| Ef10 | 15 | муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером) |
| 25 | реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера); | |
| Ef11 | 25 | главное реле ЭСУД Er5; реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двигатель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем |
| Ef12 | 40 | блок реле электровентилятора системы охлаждения двигателя |
| Ef13 | 15 | система управления двигателем |
| Реле | ||
| Er1 | 35 | реле левого элемента обогрева ветрового стекла |
| Er2 | 35 | репе правого элемента обогрева ветрового стекла |
| Er3 | 20 | реле топливного насоса |
| Er4 | 20 | реле компрессора кондиционера (комплектация с кондиционером) реле 1-й скорости вращения электровентилятора (комплектация без кондиционера) |
| Er5 | 35 | главное реле ЭСУД |
Блок предохранителей в салоне Renault Logan 2.
Находится с левой стороны панели приборов. Для доступа к предохранителям откройте дверь, затем плоской отверткой подденьте нижний край крышки и снимите ее.
Сейчас читают: Расположение предохранителей и реле Рено Логан
Расшифровка предохранителей и реле рено логан 2.
| № | Сила тока, А | Защищаемые цепи |
| F1 | 30 | электростеклоподъемники передние |
| F2 | 10 | дальний едет (левая фара) |
| F3 | 10 | дальний едет (правая фара) |
| F4 | 10 | ближний свет (левая фара) |
| F5 | 10 | ближний свет (правая фара) |
| F6 | 5 | габаритный сеет (левая сторона) |
| F7 | 5 | габаритный едет (правая стороне), подсветка |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | антиблокировочная система/система курсовой устойчивости, сигналы торможения |
| F13 | 10 | плафон освещения салона, фонарь освещения багажного отделения, блок управления климатической установкой |
| F14 | 5 | датчик угла поворота рулевого колеса (с системой курсовой устойчивости) |
| F15 | 15 | стеклоомыватель, стеклоочиститель фонарь света заднего хода, блок управления парковочным радаром |
| F16 | 5 | аудиосистема, блок управления парковочным радаром, блок сигнализации не пристёгнутого ремня безопасности, выключатель ограничителя регулятора скорости, реле обогрева заднего стекла R2 (обмотка), реле обогрева ветрового стекла Er1 и Ег2 (обмотка) |
| F17 | 7.5 | лампы дневных ходовых огней |
| F18 | 7.5 | сигналы торможения |
| F19 | 5 | система управления |
| F20 | 5 | система подушек безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатели поворота |
| F25 | 10 | блок управления электрооборудованием, противоугонная система |
| F26 | 15 | блок управления электрооборудованием, габаритные огни, электропривод наружных зеркал, боковые указатели поворота, выключатель центрального замка и аварийной сигнализации |
| F27 | 20 | под рулевые переключатели |
| F28 | — | резерв |
| F29 | 25 | под рулевые переключатели |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7.5 | аудиосистема |
| F33 | 15 | предохранитель прикуривателя renault logan 2 |
| F34 | 15 | диагностический разъем, разъем для аудиосистемы |
| F35 | 5 | обогрев наружных зеркал заднего вида |
| F36 | 5 | электропривод наружных зеркал заднего вида |
| F37 | 30 | стартер, блок управления электрооборудованием |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | климатическая установка |
| Реле | ||
| Ток, А | Наименование | |
| R1 | 35А | реле климатической установки |
| R2 | 35А | реле обогрева заднего стекла |
Замена датчика заднего хода Рено Логан
