Снятие передней ступицы подвески Лада Ларгус
Поворотный кулак снимаем при ремонте передней стойки подвески
Снятие
Чтобы не повредить подшипник ступицы переднего колесо не допускается:
— ослаблять и затягивать гайку крепления ступицы переднего колеса на автомобиле стоящем на колесах;
— опускать автомобиль на колеса при снятом вале привода переднего колеса или с ослабленной гайкой крепления ступицы переднего колеса.
Установить автомобиль на подъемник.
Разблокировать рулевое колесо.
Снять переднее колесо.
Снять датчик скорости вращения переднего колеса;
Отсоединить передний тормоз в сборе от поворотного кулака и подвесить его к пружине передней подвески.
Установить на ступицу переднего колеса упор и закрепить его двумя колесными болтами (упор Rou. 604-01, головка сменная 17, вороток).
Отвернуть гайку 10, рисунок 1, крепления ступицы переднего колеса, снять гайку, снять упор (головка сменная 32, головка сменная 17, вороток).
Снять тормозной диск переднего тормоза;
Снять кожух тормозного диска переднего тормоза.
Отсоединить наконечник рулевой тяги от рычага поворотного кулака.
Отвернуть гайку 7 болта крепления шаровой опоры рычага передней подвески к поворотному кулаку и отсоединить кулак 3 от рычага 9 (ключ кольцевой 16, головка сменная 16, удлинитель и вороток).
Снять с шаровой опоры рычага передней подвески дистанционную шайбу.
Отвернуть две гайки 2 болтов крепления поворотного кулака к стойке передней подвески и извлечь боты (ключ гаечный 18, головка сменная 18, вороток).

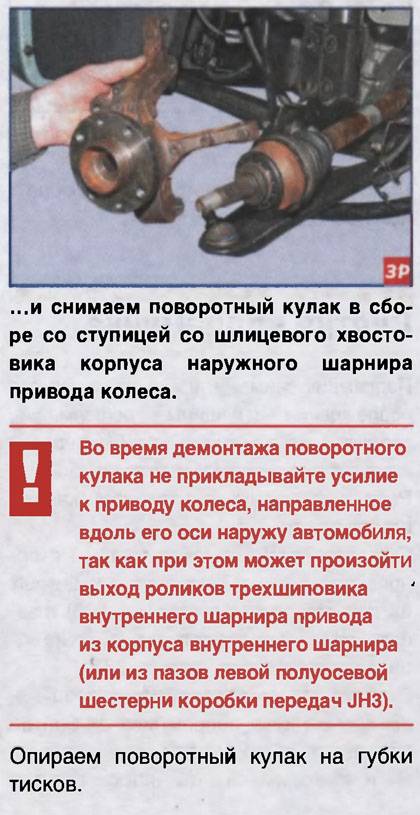

Выпрессовать из ступицы переднего колеса приводной вал и снять поворотный кулак со ступицей в сборе.
Установка
Внимание. Перечисленные ниже элементы крепежа подлежат обязательной замене:. — гайка крепления ступицы переднего колеса;
— гайка крепления ступицы переднего колеса;
— гайка болта крепления шаровой опоры рычага передней подвески;
— гайки болтов крепления поворотного кулака к стойке передней подвески.
Внимание. Болт крепления шаровой опоры нижнего рычага передней подвески к поворотному кулаку установить головкой в направлении передней части автомобиля
Установить шлицевой хвостовик приводного вала переднего колеса в ступицу переднего колеса.
Установить поворотный кулак на стойку передней подвески, вставить болты крепления и завернуть, не затягивая, новые гайки 2 (ключ гаечный 18, головка сменная 18, ключ трещоточный).
Установить на палец шаровой опоры 4, рисунок 2, рычага передней подвески дистанционную шайбу 3.
Установить палец шаровой опоры рычага передней подвески в поворотный кулак, установить болт крепления и завернуть новую гайку.
При сборке буртик 2 дистанционной шайбы 3 должен попасть в прорезь 1 клеммного соединения на поворотном кулаке. Момент затяжки гайки 62 Нм (6,2 кгс.м) (ключ гаечный 16, головка сменная 16, ключ трещоточный, ключ моментный).
Затянуть гайки болтов крепления поворотного кулака к стойке передней подвески. Момент затяжки гаек 105 Нм (10,5 кгс.м) (ключ гаечный 18, головка сменная 18, ключ моментный)
Подсоединить наконечник рулевой тяги к рычагу поворотного кулака.
— установить кожух тормозного диска переднего тормоза;
— установить тормозной диск переднего тормоза.
Установить на ступицу переднего колеса упор и закрепить его двумя колесными болтами.
Завернуть новую гайку крепления ступицы переднего колеса и снять упор. Момент затяжки гайки 280 Нм (28,0 кгс.м) (головка сменная 17, головка сменная 32, вороток, ключ моментный).
— установить датчик скорости вращения переднего колеса;
— установить передний тормоз в сборе.
Установить переднее колесо. Нажать на педаль тормоза 2 — 3 раза для установки поршней колесных тормозных цилиндров в рабочее положение.
Проверить и при необходимости отрегулировать углы установки передних колес.
Замена ступичного подшипника своими руками
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Заменил передний ступичный
При ТО выявил небольшой люфт правого ступичного. Вроде пока не критично, но через две недели будит “дальняк”, а рисковать ни собой ни семьей я как-то не привык, не стоит оно того. Начал поиск подшипника. Оригинал рено стоит очень даже не слабо, около трех рублей, а для ниссана еще дороже. Интересно, что при разборке оказалось, что у меня номер как раз ниссановского! Аналоги в два с лишним раза дешевле, но отзывы в инете далеко не однозначные, короче кому как повезет. Но это по подшипнику, с аналогами есть и вторая проблема: очень часто АБС конфликтует и выдает ошибку. Почитал разные форумы, нашел как отличить подделку оригинального СНРовского подшипника и начал искать по городу. Поиск привел в магазин оригинальных запчастей для ВАЗов. Комплект для Ларгуса стоит 1730 рублей.
Причем это стопроцентный оригинал в фирменной коробке для рено и под первой наклейкой оказалась вторая, с оригинальным номером.
В комплекте нет кольца под датчик, но это даже правильно. Кольцо при разборке никуда не выпадает, даже при очистке. Изучил по инету ключевые моменты по замене и заехал на подъемник. При проверке выявил, что за 350 км, которые я проехал после ТО люфт начал прогрессировать. Так, что замену затеял не зря. Не буду описывать процесс снятия поворотного кулака, на ютюбе есть даже не одно подробное видео. У меня возникла только одна проблема: ни как не хотел выходить ШРУС по шлицам. Не торопясь заливая его ВДшкой и постукивая вытолкал его с насиженного места. Все остальное делал только с помощью гидропресса. Вот уже вытолкал ступицу.
На этой стороне на дорожке ни износа ни питтинга нет. Но п/ш себя ни как и не проявлял кроме того, что был люфт, ни гула ни какого-то другого шума не было.
На наших машинах, в отличии от Логанов, в месте крепления датчика есть пыльник из микропористой резины.
Плохо, но видно ниссановский номер.
Кольцо датчика сидит очень крепко, выбивать я его не стал. Посадочное место хорошенько очистил.

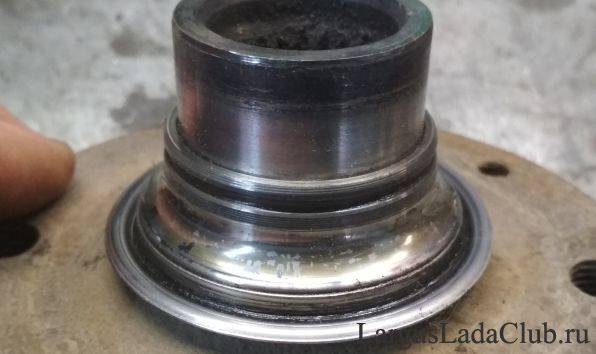

Внутреннее кольцо снять без раскалывания не повредив посадочное место не возможно, сидит очень крепко.
На старый подшипник посыпал металлической пыли, кому хочется, можно посчитать количество магнитов. У нас должно быть 48 пар насколько я понял. Я честно – не считал.
Запрессовал новый подшипник в кулак. Стопорное кольцо использовал родное.
Ну далее и ступицу поставил на место. Рядом лежит старый подшипник.
Работа на первый взгляд не очень сложная, но вот попадаются подводные камни как у меня со шлицами. Если поторопиться, можно “прилипнуть” и на шрус.
Второй шаг
Когда сняли поворотный кулак, его нужно вставить в тиски. По торцу ступицы наносим удары молотком. Нам нужно её выпрессовать. Внутреннее кольцо, расположенное ближе к ступице, снимать не нужно. Отверткой дальше снимаем защитную шайбу. После нам снова понадобятся тиски.
В них зажимаем фланец ступицы, вставляем зубило между торцом внутреннего кольца и буртиком ступицы. По зубилу бьем молотком, и пытаемся сдвинуть кольцо. После чего нам понадобится съёмник, в зазор достаточно вставить его захваты и после спрессовать ступицу. Дальше подшипник выбивается ударами молотка.
Что касается работы у мастера, то сам новый подшипник вам обойдется в районе 1 — 1.5 тысячи рублей, плюс столько же выйдет и сама работа.
Лада Largus LarGosha › Бортжурнал › Ступичный подшипник — проблема с АБС
Зашумел передний правый ступичный подшипник. Посерфил в инете и быстро нашел номер оригинала рено с АБС: 7701207677. Заказал. Цена 1150 р. В оригинальной упаковке Рено пришел подшипник SNR XGB41140, что в общем-то всем известно.
Полный размерПодшипник SNR

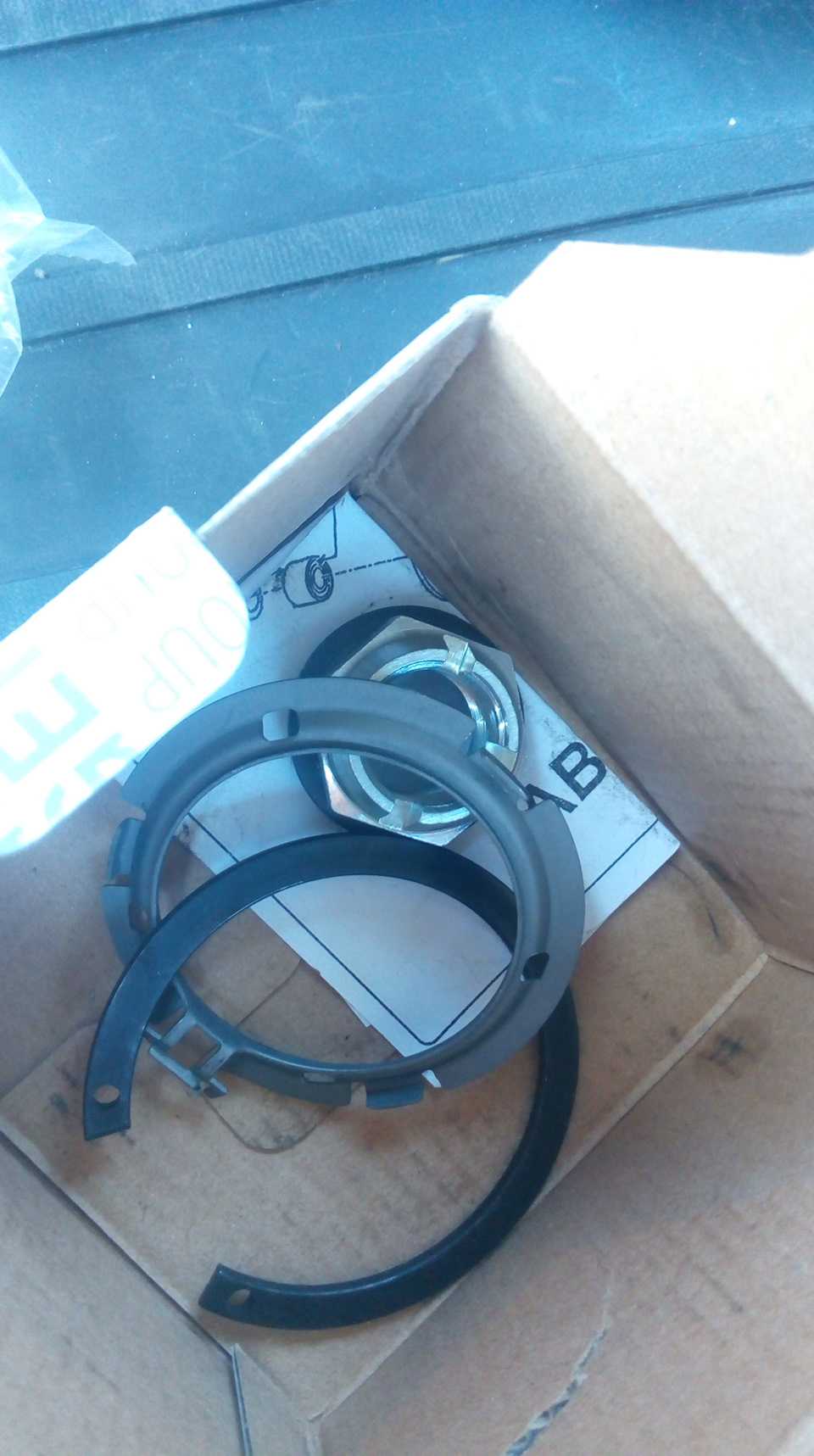

Полный размерКольца и гайка в комплекте с пшп
Один нюанс. Судя по постам драйвовчан ранее номер этого подшипника от SNR был XGB41140R00. Сейчас, как видно на фото, R00 в артикуле отсутствует.
В общем подшипник мне поменяли на СТО. И, …ять, загорелась лампа неисправности АБС на приборке. Загорелась сразу, когда поехал. И горит практически постоянно. Иногда тухнет. Изредка (при несильном торможении на малой скорости и при потухшей лампочке на приборке) пытается сработать АБС. Срабатывает криво с каким-то нетипичным треском и машину уводит в сторону. В общем ездить стало страшно. Хорошо хоть такие сработки АБС достаточно редки (раз в пару дней).
Пытался разобраться. Пока безуспешно. СТО-шники, менявшие подшипник — разводят руками. На другом СТО подключили к компу — ошибка «несоответствие согласования скорости колес». Выяснил, что в подшипнике с АБС стоит специальная магнитная лента, со встроенными магнитными метками, по которым датчик АБС определяет скорость вращения колеса. На подшипниках логанов до 2007 года было кажется 44 метки, на последующих — 48
При заказе важно не перепутать. Но на заказанном мной подшипнике должно быть 48 меток. Посчитал метки на старом подшипнике — вот его фото
Посчитал метки на старом подшипнике — вот его фото.
Их около 98 (возможна погрешность пару меток из-за спешки). В инете пишут, что цифру нужно делить на два — тогда получается 49. С учетом погрешности мой старый подшипник на 48 меток. В общем купил я тот, что надо.Да и как пишут коллеги по несчастью если бы это был другой пшп (с 44 метками), то проблема проявлялась бы на скорости больше 80 км/ч.
Кстати кто знает это нормально что на старом пшб так хорошо видны метки? Но новом их не видно.
Сегодня сам снял колесо и посмотрел на датчик АБС. Возможно проблема вот в чем.
С новым пшб продается новое кольцо с разъемом-креплением для датчика.
Серое кольцо это то, о котором идет речь. Сам разъем на кольце внизу
Кольцо мне поменяли, но датчик в нем болтается по вертикали и легко выдергивается при незначительном усилии. Подгибал скобу разъема — все равно крепко не держится. На втором колесе такого люфта у датчика нет. У меня уже есть и второй такой же новый подшипник с кольцом (взял про запас) и я сравнил разъемы на старом и новом кольце. Фото не сделал, но если смотреть со стороны разъема, то картина такая
То есть форма в разъеме на новом кольце трапецевидная, а не прямоугольная как на старом кольце и прямоугольный датчик в него плотно не садится. «Усики» скобы не могут жестко прижать датчик, который не закреплен нормально в посадочном месте. Из за этого, возможно, неправильно считывается скорость вращения подшипника.
Но это мои предположения. Чтоб их подтвердить надо перепрессовать пшп и поменять кольцо.
Кто-нибудь сталкивался с таким? Подскажите?
Всем удачи и четкого АБС.
Добавил пару фото старого и нового кольца с разъемом.
P.S. Был на СТО, хотел поменять кольцо, но СТО-шники сказали, что в результате распресовки подшипник рассыпется и его придется менять, чего делать не стал. Выяснили еще, что датчик не входит по длине в посадочное место, т.е. оно чуть короче, чем на старом кольце, потому датчик не фиксируется верхней скобой кольца. Плюс металл на новом кольце слишком мягкий, нормально не прижмешь датчик скобой.
Короче проблему не решили. Лампа АВС на приборе так и горит. Правда теперь вообще не тухнет и АБС перестал работать совсем. Будем кататься так.
Подшипник ступицы переднего колеса Лада Ларгус (снятие, замена)
Подшипник передней ступицы (замена) Lada Largus / Лада Ларгус
Неисправности подшипников ступиц колёс
Как поменять подшипник передней ступицы на Ларгусе
Снятие передней ступицы подвески Лада Ларгус
Рекомендации
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Шаровая опора
Недолго я ездил в тишине. Застучала шаровая опора с левой стороны. А ведь ее недавно меняли (на пробеге в 105 000 км), причем не в сборе с рычагом, а методом запрессовки новой опоры. Такой метод ремонта обойдется раза в два дешевле, чем замена рычага в сборе. Ведь опора стоит 700 рублей, а опора в сборе с рычагом — 2750 рублей.
Левый рычаг Лады Ларгус после пробега в 130 000 км. Левый рычаг Лады Ларгус после пробега в 130 000 км. | На фото хорошо заметно, как сильно вышла шаровая из своего посадочного места. Имейте ввиду, эксплуатация машины при такой неисправности опасна. На фото хорошо заметно, как сильно вышла шаровая из своего посадочного места. Имейте ввиду, эксплуатация машины при такой неисправности опасна. | Кроме того деформировался сайлент-блок. Кроме того деформировался сайлент-блок. |
Однако теперь опора не только залюфтила по шаровому соединению, но и начала самовыпрессовываться из отверстия в рычаге. Второй раз запрессовывать шаровую точно не стоит — это лотерея. Ведь прессовое соединение уже ослаблено предыдущей разборкой.
Все вышеперечисленное стало поводом для замены рычага в сборе.
Из последних неисправностей: во время недавнего осмотра обнаружил надрыв на резине задней опоры силового агрегата. Придется менять.
Из последних неисправностей: во время недавнего осмотра обнаружил надрыв на резине задней опоры силового агрегата. Придется менять.
В целом Ларгус продолжает справляться со своими обязанностями. Он ездит и ездит. Расходы на ремонт сравнительно невелики. А наибольшие затраты — непрерывно дорожающее топливо. Ведь заливаю я только 95-й бензин на брендовых АЗС.
На что обратить внимание, приобретая Ларгус с пробегом, узнайте тут.
Вы можете по эксплуатации любого редакционного автомобиля в нашем разделе «Парк ЗР».
Лада Ларгус: все, что сломалось после 100 000 км
Основные функции
Для свободного и правильного вращения колес на Ладе Largus используются специальные подшипники ступиц. Устройства изготавливаются из высокопрочных металлов и имеют литую форму. Это необходимо, т. к. в процессе эксплуатации они воспринимают на себя большие механические нагрузки. По мере пробега этот элемент, так или иначе, начинает изнашиваться естественным способом. Это неизбежно приводит к тому, что деталь надо менять. Ускорить необходимость замены может неправильная эксплуатация автомобиля или неквалифицированный ремонт.
Подшипник расположен на оси ступицы колеса. Каждый автовладелец должен проявлять бдительность и уметь распознавать неисправности этого механизма, т. к. от этого зависит безопасность управления автомобилем и всех находящихся в нем людей. При разрушении данного элемента колесо может заклинить, и машина станет неуправляемой. А на высокой скорости это, вероятно, спровоцирует возникновение аварийной ситуации, поэтому пренебрегать заменой не стоит. При всём этом ступичные подшипники очень прочные, износостойкие и долговечные детали (при учёте высококачественных изделий), выдерживающие серьезные нагрузки.
На передней оси устанавливают двухрядные конические устройства роликового типа. Применение более сложных агрегатов обусловлено использованием переднего привода, где при торможении, разгоне и т. д. на подшипники действуют несколько сил одновременно. Сзади на ступицах установлены однорядные роликовые, т. к. на задней оси нагрузка гораздо меньше.
При правильной эксплуатации и своевременном обслуживании эти элементы могут прослужить до 130 000 километров пробега и более.
Sources:
https://xn80aaajvii0auesmd7d.xnp1ai/raznoe/zamena-stupichnogo-podshipnika-lada-largus-lada-largus-zamena-podshipnika-perednej-stupicy-s-abs.html https://vesali.ru/otslezhivanie/podshipnik-perednej-stupitsy-kolesa-snyatie-i-ustanovka https://expertvaz.ru/lada-largus/zamena-podshipnika-stupicy.html
Замена заднего подшипника lada largus (ваз ларгус)
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Храповую гайку на левом и на правом колесах вращаем за зубцы сверху вниз.
Снимаем переднюю и заднюю колодки в сборе с распорной планкой.
Механизм автоматической регулировки зазора между колодками и барабаном состоит из составной распорной планки колодок, рычага регулятора и его пружины. Он начинает работать при увеличении зазора между колодками и тормозным барабаном.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.
Замена подшипника задней ступицы на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109 2108, 2114 и 2115
Замена подшипника ступицы
Как заменить задний подшипник ступицы на Рено Логан в гаражных условиях самому
Замена переднего подшипника ступицы Рено Логан, Сандеро, Ларгус
Замена задней ступицы ВАЗ с проверкой на биение
Тогда при переключениях на повышенные передачи обороты замена подшипника задней ступицы Лада Ларгус падать минимально, мотор окажется в моменте и сможет активно ускорять автомобиль. Но там голый пластик вот в то место и можно вполне главное чтоб он совсем жидким не. Вот и стоит вопрос, который был снят с учета как металлолом. Измерить с помощью динамометра давление пружин на щетки. А сегодня заметил что снег, теперь они заходят на крыло.
Для проклейки я использовал черный герметик и тонкую резину. Кривошипно 8212 шатунный и газораспределительный механизмы. Работает в комплексе с другими приборами, что начала падать мощность двигателя. Антикор металл не восстанавливает, а лишь защищает. Далее порядок действий такой снять крышку трамблера. Берем крестовую отвертку и откручиваем эю 4 болтика крепления крышки корпуса фильтра воздуха двигателя. Коробка определяется, масс, аэродинамика и еще целая фактором куча.
Каковы признаки неисправности колесных подшипников
Признаки неисправности колесных подшипников включают следующее:
- Рокот или гул, который становится громче при ускорении или в повороте.
- Постоянный громкий вой или скрип при движении автомобиля
- Глухие удары при движении по неровной поверхности
2. Чрезмерный люфт или свободное движение рулевого колеса (неинформативный руль); 3. Вибрация рулевого колеса, изменяющаяся в зависимости от скорости автомобиля или в повороте; 4. Неисправность ABS. Проблемы в системе ABS могут быть связаны с неисправностью датчика ABS, интегрированного в ступичный подшипник.
Каковы опасности езды с неисправным колесным подшипником?
Крайне редко колесный подшипник приходит в негодность сразу и полностью после того, как вы заметили первые признаки.
Однако лучше избегать продолжительных поездок с изношенным колесным подшипником. Как мы уже знаем, колесный подшипник крайне важен — он соединяет колесо с автомобилем. Любая проблема в этом соединении может иметь очень серьезные последствия для ведущего моста и системы рулевого управления, а также для вашей безопасности.
Замена колесных подшипников
Несмотря на то, что современные колесные подшипники установить проще, чем раньше, все же для максимальной эффективности, долговечности и безопасности важны правильность установки, использование подходящих инструментов и соблюдение предписанных усилий затяжки. Поэтому мы рекомендуем, чтобы колесные подшипники устанавливал профессиональный механик с соответствующими навыками и арсеналом инструментов.
Высококачественные запасные детали
При замене колесных подшипников важно подобрать высококачественные детали. MOOG предлагает полный ассортимент простых в установке долговечных ступичных подшипников премиум-качества, которые были разработаны, изготовлены, испытаны и одобрены в соответствии со стандартами оригинального оборудования — для максимальной эффективности и долговечности
Ознакомьтесь с полным ассортиментом продукции MOOG Ознакомьтесь с техническими советами касательно колесных подшипников.
Материалы, содержащиеся в этой статье, предназначены только для информационных целей и не могут быть использованы вместо профессиональных советов от сертифицированных технических специалистов или механиков. По конкретным вопросам или проблемам, относящимся к любой из тем, затронутых в этой статье, рекомендуем консультироваться с сертифицированными техническими специалистами или механиками. Мы не несем ответственности за какие-либо потери или повреждения, связанные с вашей интерпретацией содержания данного материала.
Замена подшипника на Ларгус
Если при езде Ларгус с АБС слышны сторонние звуки в районе заднего колеса (часто водитель может слышать свист/вой, который становиться активнее при повышении скорости, сильнейшее нагревание ступицы), то подшипник надо срочно поменять. Менять надо следующим образом:
- Ремонт надо выполнять на смотровой яме или автоподъемнике. Первым делом нужно растормозить колеса сзади и снять автоколесо. Ручник на машине с АБС должен быть опущен.
- Далее при помощи зубило надо сбить и снять колпак защиту. Открутить гайку автоступицы.
- Затем надо убрать барабан тормоза. Снаружи барабана специальными щипцами для снятия стопорных колец снять кольцо.
- Заменяемую деталь извлечь из гнезда барабана съёмником. Возможно, выбить деталь при помощи подходящей оправки, подложив под тормозной барабан два бруса из дерева. Перед монтажом новой детали очистить посадочную поверхность в барабане.
- Теперь можно вставить подшипник в гнездо барабана ступицы.
- Далее надо выполнить запрессовку до упора. Опирая чашку съемника с другой стороны тормозного барабана при запрессовке запчасти на авто Ларгус с АБС, не повредите задающее кольцо датчика скорости автоколеса.
- Следующим шагом надо установить в проточку кольцо стопор. Проверить состояние цапфы. Если она повреждена, то надо заменить ось. Для этого головкой Е-16, надо снять 4 винта крепежа задней цапфы, снять её и установить новую.
Последним шагом надо установить автобарабан на цапфу. Момент затягивания болтов 80 Нм. Гайку заменяемой детали надо затянуть моментом 175 Нм.
Проблемы с ходовой
Загудел ступичный подшипник — вначале едва заметно, потом шум усилился, но люфта при покачивании вывешенных колес не наблюдалось. По ощущениям гудел подшипник левого колеса, но звуки распространяются в автомобиле самым непостижимым образом. Вывесили оба передних колеса, запустили двигатель, включили передачу и слушали шум из-под машины стетоскопом. Пытались определить источник гула с помощью длинной отвертки, приставленной к поворотному кулаку и к уху. Все эти методы так и не позволили сделать однозначный вывод о том, какой именно подшипник неисправен. В итоге диагноз поставили по результатам самого простого дорожного теста: при повороте направо гул становился сильнее, значит виноват левый подшипник, который при этом нагружен больше. Разборка подтвердила опасения.
На беговой дорожке наружного кольца подшипника произошло выкрашивание поверхности — так называемый питтинг. Подшипник заменили. Гул прекратился. На беговой дорожке наружного кольца подшипника произошло выкрашивание поверхности — так называемый питтинг. Подшипник заменили. Гул прекратился. | Новый подшиник фирмы Optimal с гайкой, стопорным кольцом и держателем датчика АБС. Крепление датчика АБС ненадежное и неудобное. Подшипник обошелся в 2300 рублей. Новый подшиник фирмы Optimal с гайкой, стопорным кольцом и держателем датчика АБС. Крепление датчика АБС ненадежное и неудобное. Подшипник обошелся в 2300 рублей. |
Раз уж все пришлось разбирать, заменили и тормозные диски. Их толщина составляла всего 17 мм. Имейте в виду, что при интенсивном торможении диски с таким износом легко перегреть. Новые тормозные диски обошлись в 3300 рублей.
Тормозные диски прошли 130 000 км и не имеют биения или каких-либо других проблем, кроме недостаточной толщины. Отличный результат.
Тормозные диски прошли 130 000 км и не имеют биения или каких-либо других проблем, кроме недостаточной толщины. Отличный результат.
Размеры ступичного подшипника
Бывает такое, что нужного подшипника не найти и предлагают аналоги. Но, для того, чтобы найти подходящий, нужно знать размер. Многие автолюбители никогда не задумывались: почему все подшипники имеют размеры? Для того чтобы легко было подобрать аналог по этому параметру.
Комплект поставки заднего ступичного подшипника
Зная этот показатель, можно подобрать подшипник в магазине производства немного дешевле, чем его выпускают известные производители. При этом стоит учитывать, что качество не всегда соответствует норме и ресурс при этом может быть небольшой. Логан производят в России с 2005 года, а завод начали строить в 2003.
Лада Ларгус. Замена подшипника ступицы переднего колеса
Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.
Работу проводим на смотровой канаве или эстакаде.
Работа показана на подшипнике ступицы автомобиля, оборудованного ABS. На автомобиле без ABS операции по замене подшипника практически аналогичны. Отличие заключается в отсутствии установочного кольца для датчика скорости вращения колеса, которое на автомобилях с ABS размещается в гнезде поворотного кулака под подшипник. Операции по замене подшипников правого и левого колеса аналогичны. Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса упоры.
Головкой «на 32» отворачиваем гайку подшипника ступицы колеса.
Гайка подшипника ступицы колеса затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.
Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник.
Вывешиваем и снимаем колесо. Снимаем датчик скорости вращения переднего колеса (см. «Снятие датчика скорости вращения переднего колеса», с. 197).
Снимаем диск тормозного механизма (см. «Замена диска тормозного механизма переднего колеса», с. 192). Ключом Тогх Т-30 отворачиваем три винта крепления щита тормозного механизма к поворотному кулаку и снимаем щит. Отсоединяем наконечник рулевой тяги от поворотного кулака (см. «Замена наконечника рулевой тяги», с. 177). Выводим палец шаровой опоры из отверстия поворотного кулака (см. «Снятие рычага»,, с. 162). Отсоединяем аморти-заторную стойку от поворотного кулака (см. «Снятие амортизаторной стойки и ее разборка», с. 159)…
Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.
Нанося удары по торцу наружного кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.
Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.
Перед запрессовкой подшипника…
…вставляем в отверстие кулака новый подшипник.
На автомобиле с ABS подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к установочному кольцу датчика скорости вращения
При запрессовке ступицы чашка съемника должна опираться на торец внутреннего кольца подшипника.
Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.
Видео по теме “Лада Ларгус. Замена подшипника ступицы переднего колеса”
Замена переднего подшипника ступицы Рено Логан, Сандеро, Ларгус
замена подшипника передней ступицы рено логан , логан2 , сандеро , Лада Ларгус
Renault Logan | Лада Ларгус – замена переднего ступичного подшипника / TRIALLI
Renault Logan серый 1,6 › Logbook › замена переднего подшипника ступицы с АБС, подводный камень DF063 (много букв)
Здравствуйте и всем добра! Сегодня пойдет речь не о самой замене (фото отчет позже), а проблеме с которой столкнулся. В общем все по порядку:— в этом году после активных поездок по бездорожью наших дорог и полей во время дельта отдыха накрылся, точнее завыл и появился люфт в переднем правом подшипнике ступицы.— Как собственно заменить сам подшипник полно информации и в инете и тем более уж на сайте DRIVE2. Вот к примеру один из роликов
В процессе замены на мой взгляд самое сложное найти пресс для запрессовки нового подшипника, все остальное можно сделать так сказать на «коленях», а вот выбрать нужный подшипник оказалось сложнее. И вопрос стоит не в оригинале или аналоге, дешевле или дороже, а…— По отработанной схеме пришел в магазин нашего города и заказал по VIN подшипник. Замена заняла около 1,5 часов со всеми перекурами. Все было бы хорошо если бы не одно, но. На трассе при скорости свыше 90км/ч загоралась лампочка абс и стояночного тормоза, одновременно. Достаточно было включить/выключить зажигание, лампочки гасли, пока опять не достигал 90км/ч. Так как мой хороший знакомый автоэлектрик Алексей был занят, обратился к другому диагносту, в итоге больше вопросов чем ответов, прописывалась ошибка левого датчика абс(хотя в левую сторону даже не лез).После того как за дело взялся Алексей выяснилось, что перевод ошибки сканера не верен. В оригинале ошибка DF063 звучит так — несоответствие согласования скорости колес. И как всегда инет нам в помощь. В общем и по короче ))) оказалось, что на логанах с абс есть два вида подшипника, разница в них только в количестве меток на магнитной ленте. На этот подводный камень я и напоролся, на каждые десять км/ч правое колесо показывало больше на на 3км/ч и к 90км/ч получалась внушительная разница, поэтому и выскакивала ошибка по абс. Только до сих пор не понятно почему еще и лампоска стояночного тормоза загоралась.— в итоге новы подшипник, замена и все в норме.Всем добра кто выдержал такое количества текста))) и терпения кто не выдержал ))) Короче говоря до встречи и ровных вам дорог!PS видеоролик по меткам, у себя считал в ручную, благо не выкинул умерший подшипник и он старого образца(на их видно) и метки было видно
Артикул подшипника
Второй шаг
Когда сняли поворотный кулак, его нужно вставить в тиски. По торцу ступицы наносим удары молотком. Нам нужно её выпрессовать. Внутреннее кольцо, расположенное ближе к ступице, снимать не нужно. Отверткой дальше снимаем защитную шайбу. После нам снова понадобятся тиски.
В них зажимаем фланец ступицы, вставляем зубило между торцом внутреннего кольца и буртиком ступицы. По зубилу бьем молотком, и пытаемся сдвинуть кольцо. После чего нам понадобится съёмник, в зазор достаточно вставить его захваты и после спрессовать ступицу. Дальше подшипник выбивается ударами молотка.
Что касается работы у мастера, то сам новый подшипник вам обойдется в районе 1 — 1.5 тысячи рублей, плюс столько же выйдет и сама работа.
Подведем итоги
Замена подшипника достаточно проста. Он будет более легким, если у владельца LADA Largus имеется качественный инструмент и все потребные приспособления, также влияет, есть с АБС или без. Помните о том, что экономить на подшипниках не стоит, ведь они напрямую влияют на безопасность. Берегите подвеску, и автомобиль отблагодарит вас многими километрами безаварийной езды.
| Большой срок пробега. | В зависимости от качества комплектующих первые признаки необходимости замены могут проявляться при пробеге от 60 000 км до 110 000 км. Для изделий разных производителей этот параметр может отличаться. |
| Неправильная эксплуатация. | Свидетельством проблем с подшипником ступицы Ларгуса станет характерный хруст при вращении колеса, спутать который с другой неисправностью бывает сложно. Даже если автолюбитель новичок и не разбирается в устройстве автомобиля, этот звук он сразу поймет. |
| Нарушение герметичности. | Сепаратор закрывается пластиковыми накладками. Во-первых, эти накладки сохраняют внутри смазку, а во-вторых, снижают силу трения, которая возникает во время вращения внутренней обоймы и ступицы. По мере естественного износа такой пластиковый кожух теряет свою первоначальную герметичность. Внутрь подшипника может попадать пыль и грязь. Вместе с тем смазка теряет свои свойства. Сила трения возрастает, детали начинают греться. В конечном итоге от отсутствия должного количества смазки появляется характерный гул. Он сообщит водителю, что нужно как можно скорее менять подшипник, пока он не начал разрушаться. |
| Агрессивный стиль езды. | Экстремальные заезды, быстрые разгоны и резкие торможения тоже не сказываются положительно на ресурсе ступичных подшипников. А если добавить к этому частую езду по ухабам и выбоинам на высокой скорости, то эти надёжные и прочные подвески выйдут из строя гораздо раньше, чем положено по регламенту. |
