Установка камеры заднего вида

Особенности устройства

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели. Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

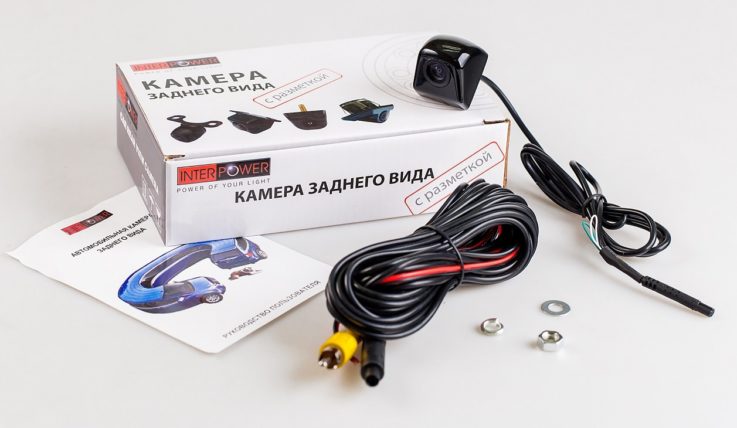

Выбор камеры

Камера заднего вида, установка камеры, пошаговый ход работы

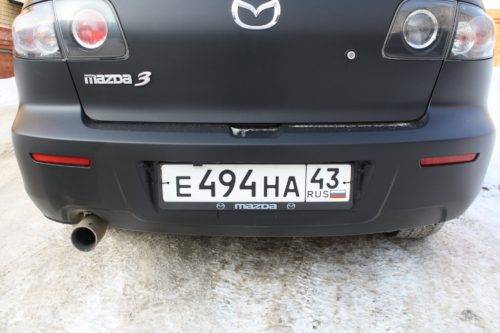

1. В первую очередь следует установить глазок. Если на вашем автомобиле предусмотрено специальное место для установки данного компонента, просто снимите пластиковые заглушки и вмонтируйте на их место глазок. Но, если ваш автомобиль не оборудован посадочными местами, с помощью дрели просверлите в бампере требуемое отверстие и вмонтируйте в него устройство, зафиксировав его при помощи клея.
2. Затем следует проложить по багажному отделению все требуемые кабеля. В первую очередь подсоединяем к массе кузова автомобиля отрицательный кабель, как правило, он черного цвета. Для соединения следует использовать болтик, однако необходимо предварительно зачистить кузов от грязи и ржавчины для обеспечения хорошего контакта. Плюсовой кабель желательно подключить к проводке задней фары. Так, устройство будет автоматически включаться, когда автовладелец активирует заднюю передачу.
3. После подключения устройства, кабеля необходимо протянуть в переднюю часть автомобильного салона и подсоединить к монитору. Для этих целей кабеля, как правило, вполне хватает, однако, возможно, придется его самостоятельно удлинить. Если вы планируете подсоединить устройство к штатному монитору, вам предварительно следует приобрести соответствующие переходники. Однако, в большинстве случаев, подсоединение проходит без проблем, с применением стандартных «тюльпанов». Если ваш автомобиль оборудован современной мультимедийной системой, она должна иметь соответствующий выход для такого устройства, проверьте это.

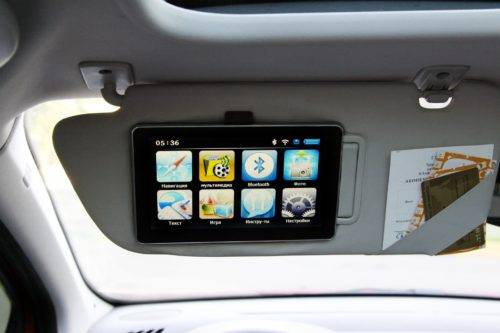

4. Когда прибор будет подключен к монитору, нужно подключить экран к сети и установить его на торпеде. В данном случае минусовый кабель подключаем к массе кузова транспортного средства, а плюс соединяем с силовым кабелем фар заднего хода. Обычно, данный элемент находится в зоне селектора коробки передач. Сам дисплей фиксируем на консоли с помощью саморезов или двухстороннего скотча.

Настройка и проверка камеры заднего вида на авто

Устройства известных брендов адаптированы под большинство моделей современных машин, подойдут и более простым иномаркам как гольф или ауди. Как Pioneer  ND-BC8. Продается пионер уже с набором поводом.

Камера Pioneer ND-BC8

Если после установки изображения нет или оно некачественное, возможно, видеостандарты оборудования не соответствуют друг другу. Тогда надо заменить модель или поставить переходники-адаптеры видеосигнала.

Если неверно заданы параметры монитора, через инженерное меню их несложно переключить.

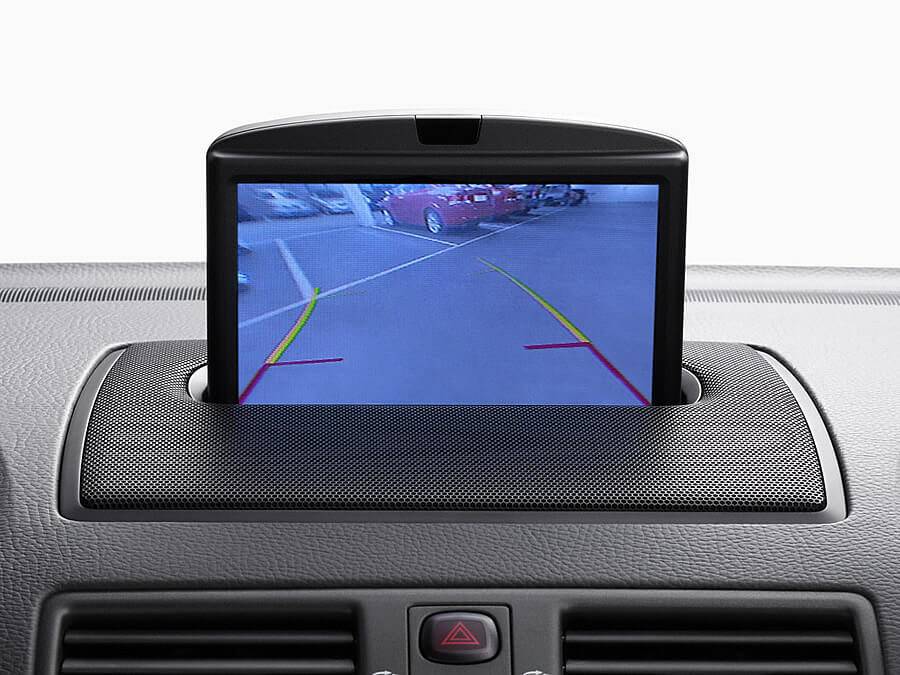

Когда все заработало правильно, не лишним будет дополнительная настройка оборудования для отображения на экране парковочных линий. В поездке водителю некогда заниматься недочетами, ему нужен быстрый и правильный отклик с камеры.

Водителям — новичкам или мало знакомым с техническим устройством автомобиля, лучше доверить установку видеоаппаратуры специалистам. Подобную услугу оказывают в СТО и сотрудники магазинов, реализующих камеры. Они же подскажут, какой аппарат лучше подойдет клиенту.

Watch this video on YouTube

Выбор камеры заднего вида

Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам.

Для того чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

• цена — стоимость для любого покупателя является одним из основных критериев. В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя. Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
• разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
• чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
• угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180. Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
• наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.

Способы установки камеры заднего вида

Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

• камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
• камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.

Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

• плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
• в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;

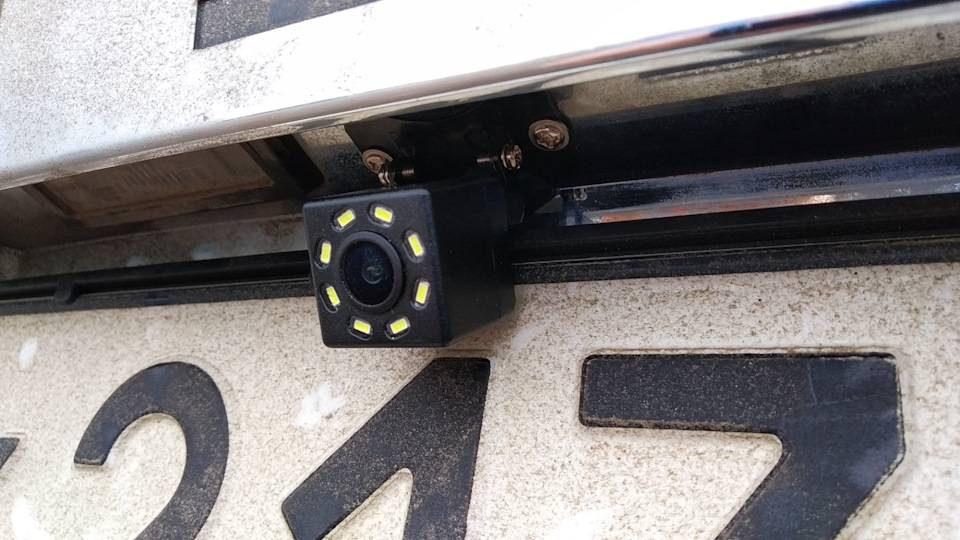

• закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

Особенности выбора

Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.

На выбор технологии этой процедуры оказывает большое влияние форма камеры. В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины

Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.

Камера заднего вида, какую модель выбрать

При выборе видеокамеры заднего вида для своего автомобиля, следует помнить, что изделие должно обладать такими свойствами:

1. Передача картинки на монитор в салоне в зеркальном отражении. При отсутствии данной функции, пользоваться камерой будет неудобно.
2. Угол обзора камеры должен составлять более 110 градусов, но лучше 150 либо 170 градусов.
3. Полезное свойство камеры — разметка, которая позволяет парковаться с наибольшей точностью (до 15 сантиметров). Устройства без разметки также имеют место быть, однако их применение требует большей сноровки.
4. Не лишним будет и наличие инфракрасной подсветки, автоматически включающейся в ночное время.

Соблюдение данных правил при выборе даст вам возможность выбрать максимально эффективное устройство.

Камеры заднего вида подразделяют на три категории:

1. Reach-View — наиболее доступные, однако сочетающие в себе герметичность корпуса и хорошее качество цветопередачи.
2. OmniSpecial — видеокамеры из среднего ценового сегмента.
3. Avangard — дорогие камеры, которые обладают прекрасной светочувствительностью и передают четкое изображение.

В наше время камера заднего вида является наиболее надежным устройством, которое обеспечивает эффективность безопасной езды автомобиля задним ходом. Данный компонент дополнительного бортового оснащения гарантирует более уверенную и удобную парковку и дает возможность предотвратить вероятные неприятности, связанные с неблагоприятным движением назад.

Место установки камеры заднего вида, где лучше установить камеру

При выборе места установки автомобильной камеры заднего вида необходимо учитывать следующие факторы:

1. Ракурс видеосъемки.
2. Удобство для протирания, чистки.
3. Эстетичность расположения.
4. Заметна ли там камера (чтобы предотвратить возможность вандализма и кражи).
5. Насколько загрязняется данное место.

Камеру достаточно удобно монтировать на место плафона, который подсвечивает задний номер. Некоторые производители рядом с плафонами предусматривают специальное пространство для камеры. Чтобы увеличить незаметность камер, изготавливаются специальные кронштейны. На грузовых автомобилях можно закрепить камеру на крыше — здесь она будет защищена от грязи, однако протирать ее будет не очень удобно.

Технология установки и подключения

Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля. Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Варианты установки:

• бампер – выбирают центральное место как можно выше от поверхности дороги;
• в световой элемент номерного знака;
• в задней части кузова или багажника строго по центру;
• в любой части на выносном кронштейне;
• фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Необходимые инструменты и материалы

Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.

В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.

Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

• саморезы;
• кабели;
• переходники;
• шнуры;
• блоки питания и т.д.

Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

Заключение

После правильного монтажа камеры заднего вида намного легче и приятней становится не только водить автомобиль по оживленным дорогам, но и парковаться. В случае, если ваш монтаж и установка камеры заднего вида на автомобиль своими руками не дали нужного результата, или же картинка постоянно пропадает с монитора, лучше обратиться в сервисный центр. Специалисты быстро определять причину и устранят ее.

Воспользовавшись вышеуказанными советами по приобретению и монтажу камеры заднего вида, вы легко сможете за небольшое время обновить собственный автомобиль, сделав его еще более комфортным и безопасным.
