Ошибки ДК
Зафиксировать наличие данных ошибок вы можете по загоревшейся жёлтой лампе на панели «чек эндж» (а может и не загореться). Прочитать эти ошибки вы сможете либо с помощью бортового компьютера, либо при компьютерной диагностике.
| Ошибка Р0130 | Неверный сигнал ДК 1 |
| Ошибка Р0131 | Низкий уровень сигнала ДК 1 |
| Ошибка Р0132 | Высокий уровень сигнала датчика коленвала 1 |
| Ошибка Р0133 | Медленный отклик ДК 1 |
| Ошибка Р0134 | Отсутствие сигнала ДК 1 |
| Ошибка Р0135 | Неисправность нагревателя ДК 1 |
| Ошибка Р0136 | Замыкание на землю ДК 2 |
| Ошибка Р0137 | Низкий уровень сигнала ДК 2 |
| Ошибка Р0138 | Высокий уровень сигнала ДК 2 |
| Ошибка Р0140 | Обрыв ДК 2 |
| Ошибка Р0141 | Неисправность нагревателя ДК 2 |
| Ошибка Р1102 | Низкое сопротивление нагревателя ДК 2 |
| Ошибка Р1115 | Неисправная цепь нагрева ДК 2 |
Чаще всего ошибки, связанные с ДК, появляются в связи с неисправностью цепи подогрева, вследствие чего датчик даёт неверные параметры.
В данном случае нужно искать обрыв провода или же заменить датчик.
Описание устройства и где находится
С появлением систем электронного впрыска бензина перед конструкторами встала задача корректировки состава топливной смеси. Для этого стали применяться датчики кислорода или лямбда-зонды. Устройства поддерживают состав топливной смеси в определенных переделах, что позволяет обеспечивать максимальную эффективность каталитического нейтрализатора. При иных составах смеси нейтрализатор начинает работать некорректно и выходит из строя.
В зависимости от конструкции выхлопной системы используется один или два датчика:
- Первый установлен непосредственно в выхлопном коллекторе и замеряет состав выхлопных газов перед каталитическим нейтрализатором. На ранних системах этот девайс был единственным.
- С введением нормативов Евро-3 стал применяться второй зонд, расположенный после нейтрализатора. Электронный блок управления анализирует данные от двух зондов и косвенно оценивает эффективность работы катализатора, а также корректирует состав смеси.
Производители установили для изделий срок службы:
- зонд без спирали подогрева — не более 80 тыс. км;
- узел с подогревом — до 100 тыс. км;
- планарные (широкополосные) зонды — до 160 тыс. км.
Заявленный ресурс зондов не является точным. Срок работы устройств зависит от множества факторов и может быть меньше или больше указанных значений.
За что отвечает лямбда зонд
Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.
Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.
Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

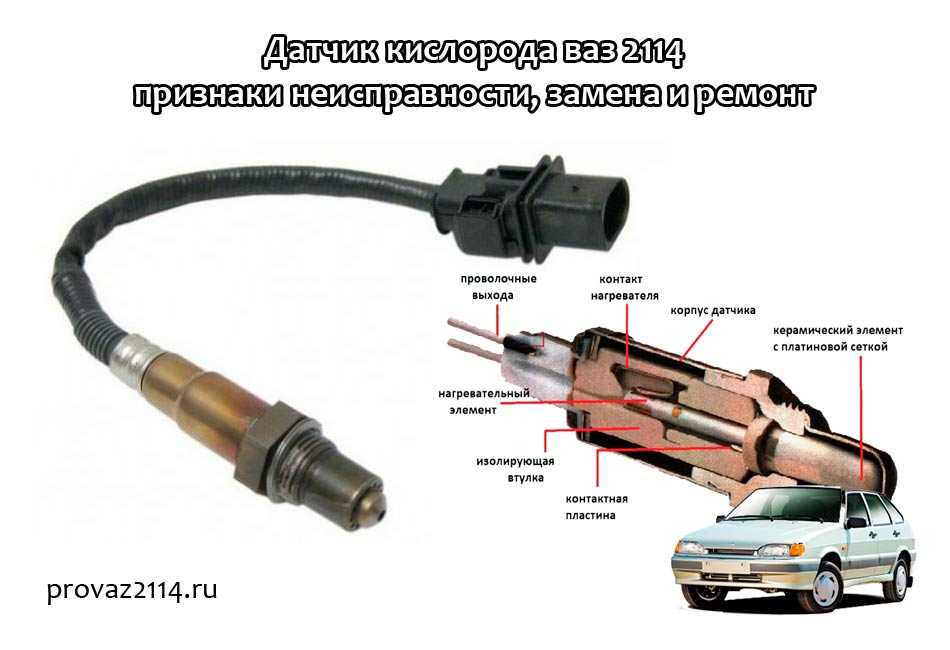

Схема устройства
Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.
Пример конструкции зонда
Конструкция включает:
- 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
- 2 — керамический изолятор;
- 3 — уплотнительный элемент для ввода жгута проводов;
- 4 — сигнальные провода;
- 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
- 6 — пружинная контактная часть;
- 7 — чувствительный элемент, выполненный из керамики;
- 8 — нагревательный стержень;
- 9 — вентиляционный канал;
- 10 — внешний металлический корпус.
Срок службы лямбда-зонда
Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.
Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.

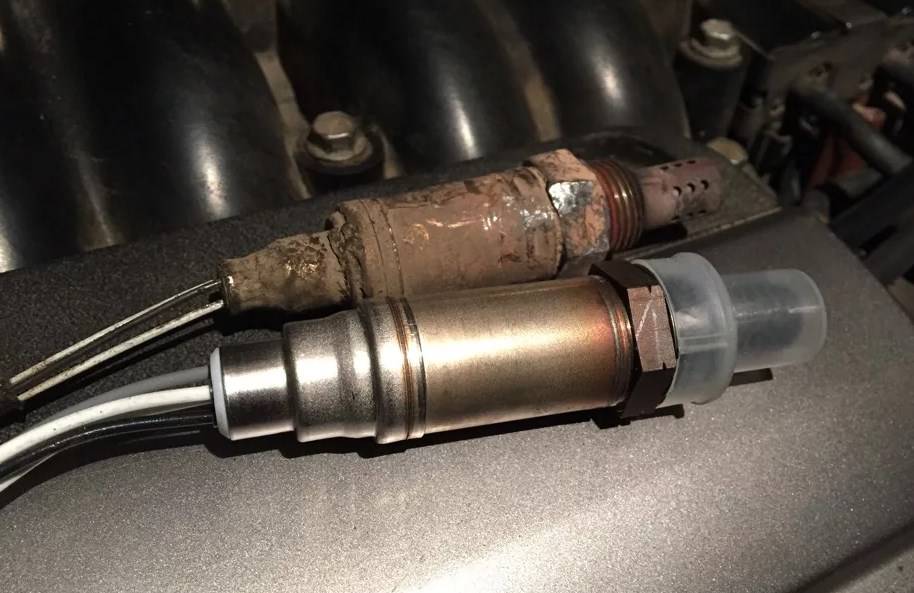

Замена ДК
Замена производится довольно просто, в несколько этапов. Единственная трудность, с которой можно столкнуться это откручивание датчика.
Необходимый инструмент:
- Проникающая смазка WD-40;
- Рожковый ключ на 17 мм;
Пошаговая инструкция
Снимаем минусовую клейму с АКБ;
Снимаем разъем с датчика кислорода;
Смазываем ВД-40 резьбовое соединение. Это необходимо для более легкого отвинчивания ДК. Лямбда зонд всегда подвержен высоким температурам и со временем он просто-напросто прикипает к выпускному коллектору, что влечет за собой трудности при его демонтаже.
Откручиваем ДК ключом на 17 мм
Извлекаем старый датчик и устанавливаем новый в обратной последовательности.
Надеемся, наша статья была Вам полезна.
Неисправен лямбда-зонд: причины и ремонт
Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.
Образование нагара
Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.
Устанавливается поломка по следующим признакам:
- Двигатель работает небольшими рывками.
- Часто пропадает зажигание.
- Периодически мигает индикатор “Check Engine”.
Статья по теме: Горит Check Engine (ошибка двигателя): причины и лучшие решения проблемы
Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:
- Демонтируйте устройство, аккуратно снимите защитный колпачок.
- Налейте в емкость 80-100 мл ортофосфорной кислоты.
- Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
- Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
- Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).
Перегрев устройства
Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.
Устанавливается перегрев по таким признакам:
- Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
- Серьезно растут расходы топлива.
- Ухудшается работа системы разгона и торможения.
Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).

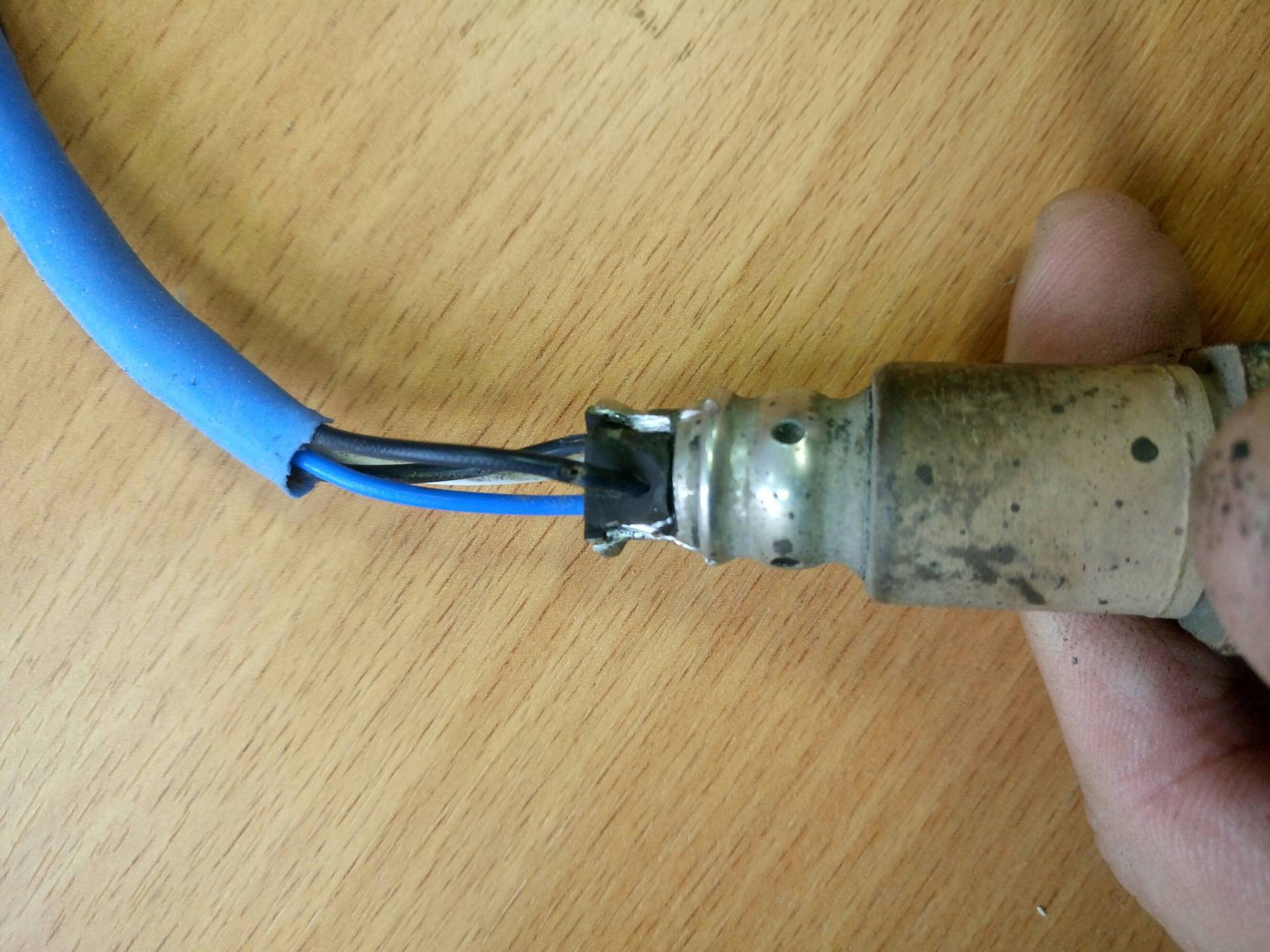

Повреждение электропроводки
Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).
Повреждение электрической проводки устанавливается по таким признакам:
- Двигатель работает с перебоями, возможны проблем с зажиганием.
- Заметное увеличение расходов топлива.
- Периодически загорается индикатор “Check Engine”, но потом потухает.
В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.
Выход из строя нагревателя
Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:
- При повышенных нагрузках движок начинает глохнуть.
- Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
- Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).
Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.
Как проверить датчик кислорода (лямбда-зонд) своими руками
Приветствую вас друзья на сайте ремонт автомобилей своими руками. Лямбда-зонд можно отнести к одной из самых важнейших деталей в работе двигателя и в выхлопной системе транспортного средства.
А это вызывает большой интерес у большинства водителей, как же можно проверить датчик кислорода?Как проверить датчик кислорода (лямбда-зонд)Проверить датчик совсем несложно, о чем мы постараемся подробно рассмотреть в этой статье. Лямбда-зонд — специальное устройство, которое еще называют датчиком кислорода, находится он в выхлопной системе на выпускном коллекторе.Информация, которая предается с этого кислородного устройства, дает возможность блоку управления всегда поддерживать необходимый состав топливной смеси.Допустим при попадании в камеру сгорания очень обедненной или сильно обогащенной смеси, лямбда-зонд сигнализирует электронной системе вашего транспортного средства и компьютер начинает корректировать необходимые параметры.
Устройство лямбда-зонда из чего состоит датчик кислорода:
Металлический корпус.Уплотнение кольцо с проводкой и специальными манжетами.Защитный корпус, в котором предусмотрено отверстие, обеспечивающие вентиляцию.Токопроводящий контакт цепи.Спираль накаливания.Щиток защитный, имеющий отверстие, через которое происходит выход газов.
Уникальностью этих устройств заключается в том что они производятся из термостойких материалов, и предназначены работать в режиме высоких температур. Разновидности устройств: Перед началом проверки датчика, необходимо ознакомиться с основными причинами, которые способны выводить его из строя.
Некоторые причины и неисправности датчика.
Внутрь корпуса попадает тосол, охлаждающая жидкость.Неправильная чистка корпуса различными химическими веществами, которые для этого совершенно не подходят.Слишком большое количество свинца, которое находится в бензине.Перегрев корпуса датчика которое происходит из-за попадания некачественного бензина.
Что бывает если датчик кислорода пришел в негодность:
Машина начинает дергаться.Неравномерные обороты движка.Высокое скапливание токсинов в выхлопах газа.
Проверка лямбда-зонда своими руками
Существует визуальная проверка, которая является самым легким и понятным методом, с которого и следует начинать. Для начала нужно осмотреть все разъемы, к которым подключаются провода и все они должны быть надежно и плотно зафиксированы на местах.
Визуальный осмотр устройства: Наличие сажи обычно появляется из-за дефектного нагревателя датчика, также может образовываться за счет сгорания сильно обогащенной смеси, что в итоге засоряет датчик и он начинает неправильно работать.Блестящие отложения появляются из-за большой концентрации свинца в бензине. Обычно в этих случаях желательно заменить устройство, так как свинец уже смог повредить зонд и каталитический нейтрализатор.Беловатые и сероватые отложения тоже ведут к замене датчика, потому как они бывают из-за различных присадок используемых в топливе, что тоже ведет к неисправности прибора.
Замена лямбда-зонда и обманки лямбда-зонда
« Назад 06.09.2016 12:25
Эффективная работа выхлопной системы любого автомобиля невозможна без наличия в ней катализатора. Именно данная часть системы отвечает за уменьшение уровня содержания токсинов в выхлопных газах, которые «покидают» транспортное средство. Своего рода «правой рукой» катализатора является лямбда-зонд, отвечающий за измерение уровня содержания кислорода в газах. Сегодня все чаще в выхлопных системах устанавливают два кислородных датчика – не только перед катализатором, но и после него. В первом случае лямбда-зонд выполняет базовую функцию по измерению уровня кислорода в отработавших газах, во втором – сигналы с датчика позволяют корректировать состав топливной смеси. Вне зависимости от количества кислородных датчиков они являются крайне чувствительными элементами, которые могут выйти из строя в результате воздействия вредных присадок, которые могут содержаться в не совсем качественном топливе.
Грамотно проведенная с помощью осциллографа проверка лямбда-зонда, позволяет установить – в каком состоянии находится датчик и нужна ли ему замена. Если замена лямбды неизбежна, даже имея начальные сведения об особенностях проведения данных работ, лучше доверить их опытным специалистам, которые с помощью современного диагностического оборудования выяснят не только наличие неисправностей в работе лямбда-зонда, но и во всей выхлопной системе.
На сегодняшний день лямбда-зонды могут быть разделены на два типа по принципу действия. В первом случае имеет место быть электрохимический принцип действия, считающийся самым распространенным, во втором – резистивный. Учитывать данные особенности следует в случае, если необходима замена лямбды, и Вы решили провести работы своими силами.
Многими специализированными сервисными центрами, которые готовы предложить услугу по тюнингу выхлопной системы и ее ремонту с использованием новейших технологий, может быть проведена не только замена лямбда-зонда, но и работы по установке обманки датчика. Электронная обманка лямбда-зонда представляет собой модуль, в котором заложена схема работы конкретно взятого катализатора. Примечательно, что схема работы катализатора составляется на основе данных о режиме работы двигателя, о чем знать рядовой обыватель не может априори.
Цель установки обманки проста – эмулировать работу катализатора. Сразу же стоит уточнить, что эмулятор лямбда зонда или как его именуют обманка лямбда-зонда, может быть установлен только при условии замены катализатора на пламегаситель. При установке обманки лямбды, никакого перепрограммирования работы выхлопной системы не требуется, что также положительно отражается на стоимости услуги. Даже если будет установлена обманка, проверка лямбды должна быть проведена на специализированном оборудовании опытными специалистами, знающими тонкости процесса.
К примеру, обманка лямбда зонда может быть не только электронной, но и механической, что следует учитывать, проводя подключение лямбда зонда или обманки. Помимо прочего следует учитывать и тот факт, что электронные модификации обманки лямбда зонда не слишком эффективны при работе на автомобилях с механической коробкой передач. Поэтому в данном случае следует либо отдать предпочтение иной модификации оборудования или провести работы – замена кислородного датчика на обманку лямбда-зонда с использованием предложенных вариантов.
Для опытных специалистов, имеющих представление о тонкостях процесса работы с выхлопной системой и ее комплектующими, процесс установки обманки лямбды или замена датчика кислорода – рядовая задача, с которой они справляются ежедневно. Только выбирая сотрудничество с истинными профессионалами можно рассчитывать на то, что работы будут проведены качественно, с использованием современного оборудования и материалов, в соответствии с нормативными требованиями к процессу.
Датчики положения и скорости
На самом деле это целый комплекс, которым оборудован автомобиль. Это включает в себя многие компоненты:
- Контроля коленвала. Определяет необходимое время для попадания топлива в камеру сгорания.
- Контроллер положения дроссельной заслонки. Снимает показание с педали газа и регулирует положение дросселя, определяя количество воздушной смеси
- Скорости – наиболее капризный элемент системы, находящийся в около коробки передач. Считывает количество вращений, результат которых выводится на панель приборов
- Холла – определяет угол поворота распределительного вала. Сделан в виде лопастного ротора, и подключенной системы магнитов, проводов и выводных узлов.
- Кроме этого существует система контроля за концентрацией кислорода в системе выпуска. Она состоит из двух измерителей, которые определяют уровень кислорода в отработанных газах:
- Лямбда зонд – устанавливается в выпускном коллекторе, в районе рулевой рейки. Основная задача – определить качество сгорания топливной смеси. Если он выходит из строя, то увеличивается расход топлива
- Измеритель уровня концентрации окиси азота. Расположен на дросселе.
- Холостого хода.
Остановимся подробнее на том как устроен кислородный датчик Рено Дастер.
Он необходим для того, чтобы контролировать работу нейтрализатора и определять состав смеси выхлопных газов в Дастере. Они устанавливаются на выхлопе и снимают 2 показания, до нейтрализатора и после. Если данные разные, значит нейтрализатор работает. Если содержание кислорода отличается, то значит он неисправен. Он работает по принципу гальванической пары, которая в воздухе, разогретом до 300 градусов, в зависимости от концентрации газов показывает разное сопротивление. Чтобы можно было считывать данные на непрогретом двигателе в него встроен специальный нагревательный элемент. В зависимости от показаний смесь можно условно разделить на «бедную» и «богатую». Кроме выхода из строя нагревательных элементов, на датчики может повлиять уровень свинца, содержащегося в некачественном бензине.
Симптомы неисправности
Основными признаками, свидетельствующими о поломке кислородного датчика, считаются:
- Повышенная токсичность выхлопных газов;
- Нестабильная, прерывистая разгонная динамика;
- Кратковременное включение лампы «CHECK ENGINE» при резком увеличении оборотов;
- Нестабильные, постоянно меняющиеся холостые обороты;
- Увеличение расхода топлива;
- Перегрев катализатора, сопровождающийся потрескивающими звуками в его зоне при заглушённом моторе;
- Постоянно горящий индикатор «CHECK ENGINE»;
- Беспричинная сигнализация бортового компьютера о переобогащённой ТВС.
Нужно иметь в виду, что все эти отклонения могут быть симптомами и других поломок.
Длительность службы лямбда-зонда примерно 60-130 тыс. км. Причинами сокращения срока службы и поломки устройства может стать:
- Применение при монтаже датчиков, не рассчитанных на высокие температуры герметиков (силиконовых);
- Некачественный бензин (повышенное содержание этила, свинца, тяжёлых металлов);
- Попадание масла в выхлопную систему в результате износа маслосъёмных колец или колпачков;
- Перегрев датчика в результате некорректно выставленного зажигания, переобогащённой ТВС;
- Множественные попытки завести мотор, приводящие к проникновению горючих смесей в систему выхлопа;
- Нестабильный контакт, замыкание на массу, обрыв выходного провода;
- Нарушение целостности конструкции датчика.
Статья в тему: Почему машину ведет в сторону при идеальном сход-развале
Что такое лямбда-зонд, для чего он нужен и почему так важно, что был он исправен?
Лямбда-зонт (его также часто называют кислородный датчик) – это специальный датчик-контроллер, который измеряет (оценивает) оставшийся в несгоревшей топливной смеси (выхлопных газах) автомобиля объем кислорода, сравнивает его с номинальными значениями и посылает полученные в результате этого сравнения данные в блок управления (БУ) топливной системой. Блок управления, в свою очередь, в целях оптимизации состава горючей смеси увеличивает или уменьшает объем подаваемого в камеру сгорания топлива, влияя тем самым на содержание вредных веществ в выхлопных газах, динамику авто, устойчивость работы силовой установки и прочие характеристики.
Отсюда очевидно – если датчик кислорода неисправен, то есть посылает в БУ неверную информацию, то и подача топлива/кислорода будет производиться с ошибками. Как следствие, машина начнет много «есть», плохо разгоняться, нестабильно работать и сильно загрязнять окружающую среду (больше, чем это позволяют делать принятые нормы экологичности). Не допустить же такую ситуацию можно лишь с помощью своевременной замены вышедшего из строя датчика либо его очистки в случаях, когда она допустима, – сам датчик, его основа не повреждены, а неправильную работу провоцируют скопившиеся на нем загрязнения (свинцовые отложения и сажа).
Как заменить датчик кислорода на Ланосе, Сенсе и Шансе
Если на Ланосе из строя вышел первый или второй лямбда зонд, в чем можно убедиться только после проверки, то их необходимо заменить. Забегая на перед надо сказать, что деталь можно попытаться отремонтировать, но положительный результат зависит от типа поломки. Чтобы заменить кислородный датчик на Ланосе, понадобится подготовить соответствующие инструменты и материалы:
- Ключ накидной на «22», который необходимо обрезать. Вместо ключа можно воспользоваться специальной головкой, как на фото ниже
- Ключ на «12» для выкручивания болтов крепления термоэкрана
- Монтировка или брусок
Процедура снятия лямбда зонда на Ланосе имеет следующий вид:
- Первоначально необходимо отсоединить фишку питания. Рекомендуется также снять клемму с аккумулятора, чтобы после замены устройства данные ЭБУ обновились
- Далее демонтируется термоэкран путем вывинчивания болтов крепления. Не забывайте о том, что вы работаете с одними из самых горячих деталей на автомобиле, поэтому дождитесь, пока двигатель полностью остынет
- После снятия термоэкрана нужно также демонтировать правый вентилятор охлаждения при его наличии на автомобиле. Это нужно для того, чтобы обеспечить свободное пространство для вывинчивания датчика
- Обработать соединение ДК с коллектором при помощи WD-40. Воздействие высоких температур обеспечивает надежное прикипание детали, поэтому обязательно место соединения следует обработать смазкой-растворителем
- На датчик устанавливается накидной ключ, и пытаемся провернуть его вверх. Если деталь не поддается, что бывает в 99% случаев, тогда действуем иначе
- Поддомкрачиваем автомобиль, и снизу под рукоятку ключа, надетого на датчик, подставляем деревянный брус. Вместо бруса можно воспользоваться балонником, который используется в качестве удлинителя
- Медленно опускаем автомобиль с домкрата, и в этот момент брус сделает свое дело, обеспечив срыв крепления ДК
- Далее вывинчивается деталь ключом вручную, и снимается
- На место старого датчика устанавливаем новую лямбду. Перед вкручиванием нужно убедиться, что имеется уплотнительное кольцо
После замены этого элемента можно обнаружить не только изменения в работе двигателя, но еще и снижение расхода топлива, что немаловажно для владельца авто. Если все еще не знаете, что является причиной повышенного расхода топлива на Ланосе, то пришло время проверить лямбда зонд
На видео ниже показан подробный процесс, как снимается и меняется лямбда зонд на Ланосе.
Это интересно!После установки нового элемента перед запуском двигателя не забудьте включить зажигание на 5 секунд, затем отключить, и подождать еще 5 секунд. После этого можно запускать двигатель и проверять исправность работы ДВС.
Причины неисправности
Средний срок службы широкополостных датчиков 100–130 тыс. пробега. Значительно сократить работоспособность прибора могут следующие показатели:
- некачественный бензин;
- соляра с большим содержанием серы, присадок;
- использование низкотемпературных герметиков при монтаже (покрытие разрушается, попадает в выпускной коллектор и блок датчика);
- износ масляных колпачков, колец, масло проникает в систему выпускного коллектора;
- некорректно выставленное зажигание, систематическое поступление в цилиндры обогащенной ТВС;
- трещина в корпусе;
- нарушение проводки, нестабильный контакт, обрыв цепи.
Каждая из причин влияет на срок службы кислородного датчика. При замене детали используют только оригинальные изделия, сверяясь по каталожным номерам. Производители настаивают — кислородные широкополостные датчики можно менять только на аналогичные с совпадающими каталожными номерами.
