Технологический процесс
В дизельном движке рециркуляционный клапан часть выхлопного газа снова возвращает в пуск. Клапанное устройство приводится в штатное рабочее состояние за счет разреженной среды впускного канала, создаваемого специальным насосом. Кроме этого на клапан действуют магнитные силы, то есть происходит управление электромагнитом.
Рециркуляционные процессы приобретают интенсивность или пассивность от стадии работы двигателя. Появление интенсивности фиксируется при закрытом дросселе, поскольку тотально снижается давление на впуске. В этот момент наблюдается снижение потоков выпускных газов, направляемых в турбинный компрессор двигателя.
Не проявляет активности ЕГР в момент работы двигателя на холостом ходу при максимально открытой дроссельной заслонке в периоды прогревания и вывода автомашины на запрограммированную температуру.
Как контролируется поток системы EGR
Контроллер периодически тестирует систему EGR вместе с другими системами контроля выбросов. Если расход больше или меньше ожидаемого, ЭБУ обнаруживает неисправность и включает индикатор Check Engine на панели приборов.
EGR с датчиком температуры
Существуют разные способы контроля потока EGR. Некоторые автомобили используют датчик температуры EGR, установленный во впускной части системы EGR. Когда клапан рециркуляции выхлопных газов открывается, температура на стороне впуска поднимается от горячих выхлопных газов.
EGR с датчиком DPFE
В более старых автомобилях Ford использовался датчик DPFE (Delta Pressure Feedback EGR), который измеряет расход EGR на основании разницы давлений с обеих сторон измерительного отверстия в выхлопной части системы EGR.
EGR с электрическим клапаном
Современные автомобили используют электрический клапан рециркуляции отработавших газов. Некоторые автомобили также имеют кулер EGR.
ЭБУ управляет потоком EGR, открывая или закрывая клапан EGR с помощью шагового двигателя.
Поток EGR контролируется датчиком абсолютного давления в коллекторе (ДАД / MAP), датчиком массового расхода воздуха (ДМРВ) и датчиком кислорода.
Предыдущая запись Датчик кислорода (Лямбда-зонд) — что это, как работает, проблемы, симптомы, замена
Следующая запись Система улавливания паров бензина EVAP
Как заглушить клапан ЕГР?

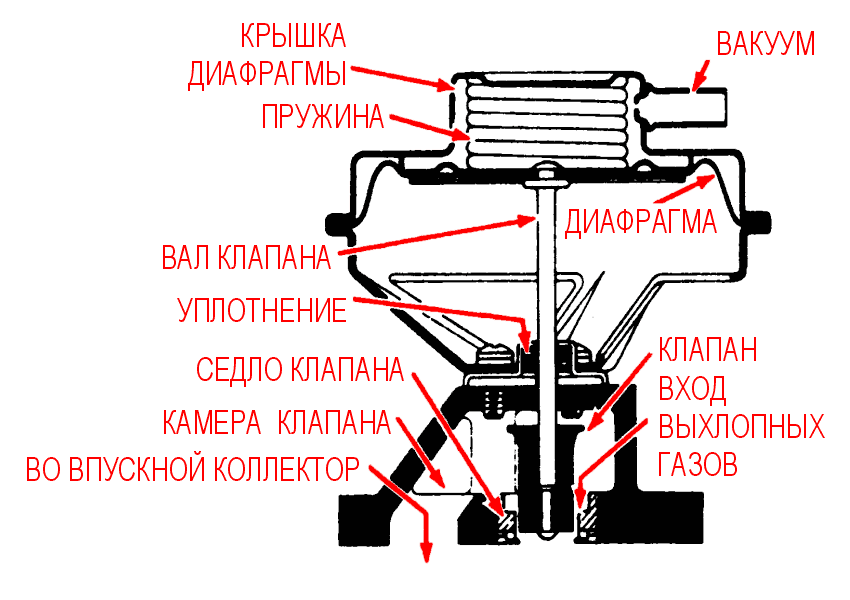

Устройство клапана рециркуляции отработанных газов – EGR
Все клапаны рециркулятора заметно различаются по своей конструкции. Тем не менее, эта разница заключается в способе управления клапаном и количеством элементов. Общий принцип действия и назначение клапана во всех системах одинаковый. В начале 70-х годов прошлого века, такую систему впервые начали применять на американских автомобилях. Она была механическая и не точная. Основной принцип действия ее был основан на пневматических законах. Спустя некоторое время, она усовершенствовалась и стала пневмоэлектрической, а затем и полностью электронной.
Монтаж клапана производится на следующие узлы двигателя:
- Коллектор впуска
- Коллектор выпуска
- Блок, состоящий из дроссельных заслонок
Для дизельного мотора перепускное отверстие клапана делают с достаточно большим диаметром. Данное требование связано с большим числом выхлопных газов мотора. В случаях, когда двигатель оснащается турбокомпрессором, на его выходе устанавливают специальные заслонки для регуляции и снижения давления на выпуске.
Устройство пневмомеханических клапанов предельно простое. Закрытое положение клапана достигается с помощью специальной пружины, усилие которой при подаче разряженного воздуха в вакуумную полость, преодолевается с помощью специальной мембраны. В процессе открытия клапана, воздух переходит в зону, расположенную за дросселем. В этой области клапан обязательно должен подключаться в впускному коллектору. Таким образом, получается, что при уменьшении нагрузки или холостом ходе дроссельная заслонка должна находиться в закрытом положении. После увеличения числа оборотов, заслонка открывается, соответственно, начинает открываться и клапан, однако, когда заслонка открыта полностью, а обороты достигают максимальных значений, клапан – рециркулятор будет закрыт.
Независимо от типа двигателя, главным управляющим элементом становится контроллер. При этом, главными управляющими датчиками будут являться:
- Датчик, измеряющий показания температуры отработанных газов.
- Датчик, замеряющий сопротивление давлению выхлопным газам.
- Датчик, фиксирующий положение клапана – рециркулятора.
- Датчик массового расхода воздуха.
Допустимо и применение других датчиков. Среди них можно отметить датчик положения дроссельной заслонки, и даже датчик температуры ОЖ. ЭБУ позволяет обрабатывать сигнал и определять наиболее рациональное положение пневматического клапана. Однако, в случае с электрическим, клапан может быть только в открытом, или же в закрытом положении.
Причины неисправности
Одной из главных причин некорректной работы ЕГР является подсос воздуха. Если установлен датчик расхода воздуха, то (вследствие его работы) смесь будет обедняться, а при наличии датчика давления, к примеру, смесь будет слишком обогащенной. Наличие обоих датчиков сделает поведение машины некорректным, так как на холостых мотор будет получать обогащенную смесь, а в остальных случаях слишком бедную.Второй причиной является загрязнения самого клапана. Здесь выход из ситуации достаточно прост: его необходимо почистить, о чем мы расскажем далее. Неисправности, как правило, связаны либо со слишком большим потоком выхлопных газов, либо со слишком малым. К проблемам ведет и разгерметизация корпуса.Неисправность системы ЕГР может быть вызвана следующими поломками:
- повреждены наружные патрубки;
- дефект на клапане;
- поломка соленоидов клапана;
- неисправность преобразователи давления.
К косвенным причинам поломки клапана относится:
- использование низкокачественного топлива (через 10–20 тысяч километров пробега будут видны последствия);
- износ маслосъемных колпачков;
- проблемы с электрооборудованием;
- износ форсунок;
- слишком высокий уровень масла;
- неправильный угол зажигания.
Сам клапан приходит в негодность через 60-80 тысяч километров пробега, соответственно, он требует полной замены.
Восстановление нормальной работы
Изначально система EGR рассчитана на пробег автомобиля не более восьмидесяти – ста тысяч километров. После этого необходима замена всех составляющих систему. В отечественных условиях оптимальна полная замена после 50000 км. Однако на практике подобное далеко не всем по карману. В таком случае можно посоветовать своевременное сервисное обслуживание.
Седло и шток необходимо тщательно очистить для того, чтобы в последующем обеспечить плотное закрытие и беспрепятственность работы. Продающаяся в аэрозольной упаковке специальная жидкость, применяемая для очистки карбюратора, оказывает эффективное действие в данном случае. При этом нельзя допускать попадания этой жидкости на диафрагму.
При наличии соленоида нужно очистить находящийся в нем маленький фильтр. Данное устройство предназначено для защиты вакуумной системы от грязи. После очистки этого фильтра во многих случаях неисправность исчезает.
Таким образом, клапан EGR имеет большое значение в процессе нормального функционирования системы рециркуляции.
Что такое клапан EGR и виды его конструкций
Рециркуляция отработавших газов: клапан ЕГР
Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.
Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.
Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.
Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:
- электрическим контроллером;
- электропневматическим способом;
Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.
Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.
По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.
Клапан ЕГР что это такое и где он находится
EGR – аббревиатура, которая заимствована из английского языка и расшифровывается как Exhaust Gas Recirculation. Дословно оно переводится как «рециркуляция выхлопных газов». Правильное русское название узла – система рециркуляции отработавших газов (сокращенно – СРОГ).
Не следует путать ЕГР с другими схожими аббревиатурами – ЭГР и ЭГРД. Несмотря на схожесть, они обозначают совсем другое. Их расшифровка – «электрогидравлический регулятор» и «электрогидравлический регулятор давления» соответственно».
Зачем же ЕГР стали устанавливать на транспортные средства? Дело в том, что большинство современных ДВС используют режимы работы, при которых в топливной смеси повышено содержание воздуха. Как правило, они используются для экономии топлива. В обычном режиме работы кислород полностью расходуется на окислительную реакцию с горючим (то есть горение). Однако в определенных режимах работы ДВС он поступает в цилиндры с избытком. В результате часть химического соединения начинает реагировать не с топливом, а с азотом, содержащимся в атмосферном воздухе. Следствием такой реакции является появление оксида и диоксида азота.
Эти вещества могут оказывать неблагоприятное воздействие на здоровье человека, поэтому во многих государствах производители автомобилей должны стремиться к минимизации их выброса. Такие требования и послужили причиной появления клапана ЕГР. На сегодняшний день он используется во всех типах двигателей:
- бензиновых;
- дизельных;
- газовых.
На турбированные бензиновые двигатели (но не на турбодизели) ЕГР не устанавливают. Это обусловлено тем, что такие моторы и так в большинстве случаев работают на средних оборотах. Обеднение топливной смеси понизило бы их еще больше, что привело бы к потере мощности. Поэтому на турбированных ДВС с оксидом азота борются иначе – охлаждают поступающий в цилиндры воздух (реакция окисления азота происходит только при очень высоких температурах).
Однако клапан выполняет и другую важную функцию – стабилизирует работу автомобильного двигателя. Это необходимо:
- при прогреве мотора;
- при работе ДВС в условиях стабильной нагрузки на постоянных оборотах;
- при работе ДВС в условиях повышенного или пониженного атмосферного давления.
Благодаря такой стабилизации не только становится ровнее работа двигателя, но и несколько снижается расход топлива.
Следует отметить, что оксид и диоксид азота вредят не только человеку. Это довольно едкие вещества и при их переизбытке происходит вымывание тонкого масляного слоя в цилиндре, что ведет к его износу. Поэтому еще одна задача клапана – предотвращать возникновение подобного явления. И, как следствие, преждевременного износа мотора машины.
Стоит ЕГР неподалеку от впускного коллектора (во многих случаях закреплен непосредственно на последнем).
видеорегистратор автомобильный
Как заглушить клапан ЕГР?
Типы конструкций EGR
Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).
Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.
В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.
EGR с MAP датчикомEGR с DPFE датчикомEGR с датчиком положения клапанаЭлектропневматическая EGREGR с датчиком температуры выхлопных газов
В электропневматических системах EGR работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:
- с датчиком противодавления выхлопных газов;
- с датчиком температуры выхлопных газов;
- с датчиком положения клапана EGR;
- с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда – зондом).
Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.
В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.
На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.
Основные причины неисправностей ЕГР
Так глушить его или нет?
Против удаления
Одно дело экология. Это в нашей стране нет жестких требований по частоте выхлопа. В европейских странах, где нельзя купить ТО, проверяется работоспособность системы ЕРГ. Если она будет заглушена, то не ездить вам на машине по дорогам общего пользования. Именно поэтому, многие автовладельцы к большим пробегам стараются избавиться от своих машин, так как дорого выходит их содержать по всем требованиям. Дешевле купить новую машину и не вкладываться в её содержание.
Как говорилось выше, отключение ЕГР влечет увеличение риска возникновения детонации. Что очень плохо для мотора. На некоторых дизелях происходили разрушения форкамер, появление трещин между клапанами во всех цилиндрах. После ремонта ситуация повторялась. Это связано с повышением давления в камерах сгорания.
За удаление

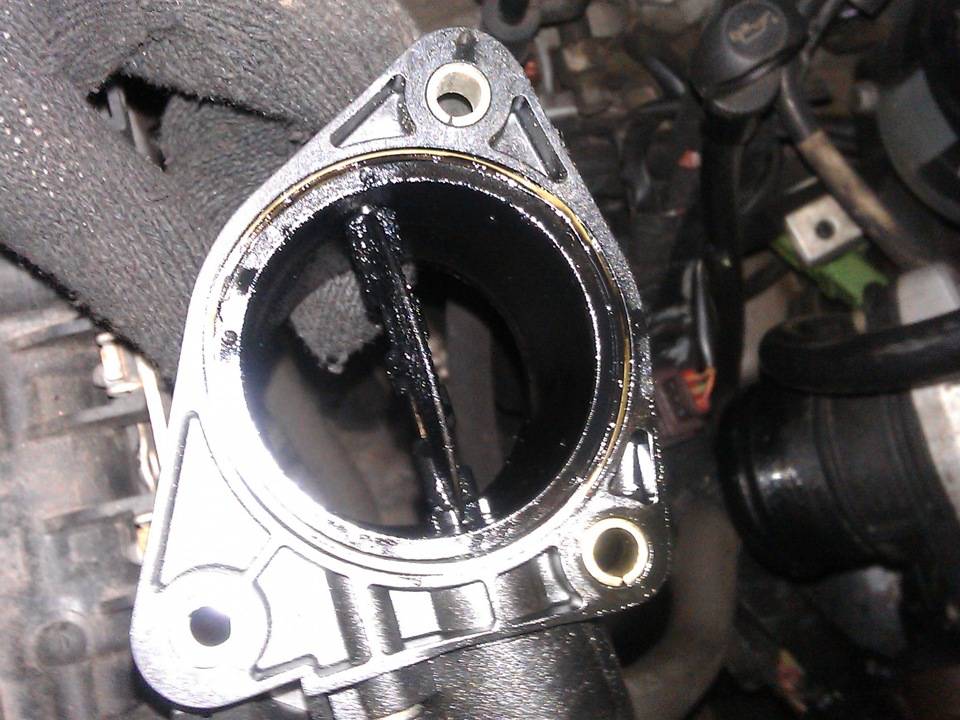

Если ЕГР в работе, то наблюдается быстрое потемнение моторного масла. Доходило до того, что через 2-3 тысячи километров пробега масло на щупе становилось черным, как будто на нем проехали 15 тыс. км. После глушения системы, масло оставалось светлым и на 5000 километрах.
Масло в двигателе было заменено 3 тыс. км. назад, оно стало черным — это влияние клапана ЕГР
Чище будет впускной коллектор, клапана, дроссель. Меньше сажи будет попадать в цилиндры. А она может служить абразивом. Мотору будет легче дышать. Не будет возникать проблем с заклиниваем дросселя, чисткой и раскоксовкой клапанов и поршней.
Чтобы удалить клапан, нужно программно менять прошивку. Потому что, если физически это сделать, а программное обеспечение не тронуть, то мотор будет плохо работать. ЭБУ будет думать, что в двигатель поступает одно количество воздуха, через ДМРВ и клапана, а когда он будет перекрыт, то воздуха в реальности будет больше. Блок управления будет неправильно готовит топливовоздушную смесь. Как известно, любое изменение в программе требует знаний и «прямых» рук, поэтому это будет стоит дорога, а если дешевле – то получится через жопу.
Преимущества и недостатки
Итак, в статье было изложено, для чего необходима система рециркуляции и почему она может выйти из строя. У заглушки ЕГР есть свои плюсы:
- Впускная система двигателя очищается от сажи и последующее загрязнение практически не происходит.
- Автомобили с турбированными двигателями больше не страдают от турбо ям.
- Увеличивается мощность и динамика разгона машины.
- Полностью исчезает проблема ошибок бортового компьютера, по причине неисправности запорного клапана.
- Двигатель работает легче, особенно во время прогрева в холодные сезоны.
Теперь не требуется заботиться о частой смене масла, машина не реагирует на низкое качество горючего. При возникновении неисправности точно понятно, в чем причина. Замена этого механизма на некачественный, но более дешевый аналог, добавит проблем и лишних финансовых расходов.
Минусы у этой процедуры есть. Основной заключается только в больших выбросах углекислого газа в атмосферу. Также при наличие запорного механизма автомобиль, а особенно его двигатель, должен быть всегда в идеальном техническом состоянии, что на практике не всегда возможно поддерживать.
Чаще всего на проблему с рециркуляцией жалуются владельцы дизельных автомобилей. Солярка более жирная, поэтому сажи от ее горения значительно больше. У двигателей на бензиновом топливе, при условии, что оно качественное, EGR эксплуатируется согласно заявленному числу пробега. Деталь достаточно надежная. Но проблемы возникают ближе к концу срока эксплуатации и для ее решения требуются большие вложения. Глушить или нет систему EGR этот вопрос возникает у владельцев подержанных автомобилей. Старые двигатели страдают от износа поршневой группы, утечки масла, подсоса воздуха. Для таких автомобилей решение снять клапан будет намного полезнее.
Покупать новый или «глушить»?
Срок службы рециркуляционных клапанов составляет 70-100 тыс. км. Однако на практике в тяжелых условиях ресурс падает до 50 тыс. км. Покупать новую дорогую деталь желающих находится немного: большинство «глушат» клапан, устанавливая прокладку без отверстий.
И если на бензиновых «атмосферниках» это дает какой-то результат, то на турбированных дизелях могут появиться проблемы. Например: невозможность регулирования наддува, что приводит к преждевременному износу турбины. Есть и общий минус: при постоянно открытом клапане рециркуляции в цилиндры прямиком полетят отходы, образующиеся при сжигании смеси.
А если клапан цифровой, понадобится перепрошивка ЭБУ. Но все это относительно: есть и плюсы.
Неисправности EGR и их диагностика
Несколько заблуждений
Задача системы
Для нормальной работы двигателей требуются низкие значения оксидов азота в выхлопных газах. Образуются в сфере высоких температур дизельных моторов, создавая насыщение топливной смеси оксидами азота. В результате происходит отрицательное взаимодействие оксидов с кислородом. Вот что является итогом такого взаимодействия.
Кислород, вместо того, чтобы стопроцентно сгорать, частично используется для образования нежелательных элементов. В итоге дизель недобирает мощности, значительно повышается объем потребляемого топлива, в наружный воздух поступает большое количество вредных веществ. Происходит загрязнение воздушного бассейна.
Снижает уровень отрицательных явлений возврат некоторой части отработанных газов назад в камеру, тем самым понижая температуру. Рециркуляция выхлопов ДВС значительно понижает образование оксидов азота.
Возвращение запрограммированных долей выхлопов в камеры практически не влияют на нормативные требования приготовления топлива. Наоборот, получает позитив, поскольку увеличивается мощность при очевидной экономии солярки.
ЕВРО-5 и ее преимущества
Появление новых европейских и международных стандартов мотивирует складывающаяся непростая экологическая ситуация в странах Объединенной Европы, чей воздушный бассейн «перегружен» выхлопным автомобильными газами. Поправить дело можно исключительно запретительными мерами, что Европа и делает. Ввод в действие нового запретительного стандарта, обладает бесспорными преимуществами перед предшествующими аналогами:
- большим объемом задерживаемой сажи;
- понижением температуры отработанных газов;
- очевидным понижением уровня оксида азота, находящиеся в отработанных выхлопах.
В чистом остатке — мощность дизельных двигателей ни на йоту не понижается.
Диагностика и ремонт.
При подозрении на неисправность клапана EGR проводят диагностирование и ремонт этого важного узла автомобиля. Осуществляется процедура как в специализированном сервисе, так и своими силами
Последнее требует наличия соответствующих знаний и опыта.
Диагностика и замена клапана.
Наиболее правильным действием при поломке клапана рециркулирующей системы двигателя автомобиля является его замена в специализированном сервисе. Сама деталь и услуга по её замене достаточно дорогостоящие.
Заглушение и отключение системы механически и программно.
Самым распространённым и бюджетным вариантом решения проблемы с клапаном EGR является его отключение. Сделать это можно как механическим способом, так и программно.
Использование первого способа подразумевает механическое заглушение системы. Осуществляют это с помощью специальных металлических элементов толщиной 2-4 мм.
Заглушение программным методом рекомендуется, если по каким-то причинам не удаётся реализовать первый способ. Для этого подаётся команда на закрытие ЕГР-клапана блоку управления, и действие сохраняется.
Программный способ отключения ЕГР-клапана состоит в поиске и удалении программных компонентов прошивки электронного управления машиной, связанных с рециркулирующей системой. С данной задачей лучше отправиться к опытному специалисту в проверенный сервисный центр.
Зачем глушить клапан EGR
Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.
Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.
Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива.
На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.
Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.
Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.
Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания. Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя.
Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения. Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя.
Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.
Для чего нужна система EGR
Контроль за выхлопными газами помогает уменьшить количество оксидов азота (NOx). Оксиды азота обычно образуются в процессе сгорания в цилиндрах двигателя.
Их образование резко возрастает при более высоких температурах сгорания (выше 1600 °C).
Более высокие температуры сгорания также вредны для двигателя. В результате высокой температуры может появиться детонация, когда топливовоздушная смесь воспламеняется в цилиндрах не от искры, а от чрезмерного нагрева.
Поскольку это происходит в неподходящее время, перед искрой, детонация увеличивает нагрузку на детали двигателя.
Длительная детонация может повредить клапаны, поршни и другие детали. Турбокомпрессор также выходит из строя раньше, когда подвергается чрезмерному нагреву.
Система EGR снижает температуру сгорания, отводя небольшую часть выхлопных газов обратно во впускной коллектор.
Как это работает? Выхлопные газы больше не являются горючими. Разбавление всасываемого воздуха выхлопными газами делает смесь воздух / топливо менее горючей.
Не все автомобили оснащены системой рециркуляции отработавших газов. Во многих новых автомобилях используется система изменения фаз газораспределения (variable valve timing — VVT) и другие средства для контроля температуры сгорания и выбросов оксидов азота.
