Настройка
Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.
Ближний свет
В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.
- Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
- Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
- Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.
Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.
Далее можно приступать к настройке
Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:. Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота
Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота
Важно выставить авто правильно. Открывается капот и подготавливается отвертка или другой инструмент для регулировки
Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом. Верхний край светового потока (он четко виден) должен располагаться по линии
Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости. Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.
Так выглядит настроенный световой поток.
Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.
Видео: Наглядный пример настройки головного света.
Дальний свет
У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.
В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.
Дальний свет распределяется не так, как ближний.
В ролике выставляют дальний свет на Хундай туксон.
Противотуманки
В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.
На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.
Противотуманные фары также требуют настройки для нормальной работы.
Как заменить лампочку ближнего света на Рено Дастер?
Ближний свет является основой мнемоники Renault Duster. Этот тип освещения сигнализирует другим авто о факте присутствия вашей машины на дороге. Также, он освещает проезжую часть на 30-50 (м) в условиях недостаточной видимости или в темное время суток. Блок-фары Renault Duster отличаются солидным уровнем надежности, но все же встречается ряд ситуаций, когда лампа ближнего света Дастер требует замены.
В каких случаях может потребоваться замена лампочек?
- Источник света попросту перегорел
- Владельцу транспорта не нравится тип света (на Renault Duster используется галоген)
- Водителю не нравится интенсивность света (фирменными лампочками ближнего света Renault Duster являются лампы Philips H7 +30%)
Многие водители французского компактного кроссовера предпочитают в роли ближнего света использовать более интенсивный источник освещения. Чаще всего родные лампы ближнего света Рено Дастер меняются на их ближайший аналог в лице Philips H7 +130% (на фото). Такое освещение является более ярким и выразительным. Более интенсивный свет превосходно освещает и сухую, и заснеженную дорогу.
Сразу стоит обратить внимание на такой момент, что фирменные лампы чаще всего продаются комплектом, то есть в коробке 2 лампочки. Специалисты рекомендуют менять лампочку, если она перегорела, сразу на обеих блок-фарах
Таким образом вы обеспечите максимально ровное и качественное освещение своему Рено Дастер. Лампа ближнего света, цоколь и резиновая заглушка, вот все, что стоит у вас на пути к необходимому освещению.
Что потребуется для ремонта?
- Комплект лампочек (H7 12 В, 55 Вт)
- Медицинские перчатки
- Специальная спиртовая салфетка для протирки стекольных поверхностей
Смена ламп считается технологической операцией минимального уровня сложности. Соблюдая грамотную инструкцию, с этой работой справится любой человек, даже далекий от автомобильного ремонта. За все про все необходимо 15-20 минут времени. Многие автомобилисты возят с собой готовый к установке комплект запасных лампочек, так как их можно очень быстро самостоятельно поменять даже в полевых условиях. Итак, как поменять лампочку ближнего света на Рено Дастер?
Передние фары
Различия оптики разных выпусков:
- 2005-2007: левая, правая имеют свои номера, указатели поворотов оснащены матовым рифленым стеклом.
- 2008-2009: поворотники имеют уже прозрачное стекло, обе фары выпускаются под своими оригинальными номерами.
- 2010-2012: индивидуальные номера у обоих элементов, лампочка поворота размещена у самого крыла машины.
- Начиная с 2012 года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.
Виды
Варианты передней оптической системы автомобиля:
- Ближние — свет в обычных погодных условиях днем.
- Дальние используются в темное время суток, видимость до 60 метров.
- Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
- Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
- Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
- Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.
Как снять фару
Автолюбителю предлагается несколько вариантов: снять в салоне дилеров Рено, прибегнуть к услугам специалиста или потрудиться и сделать все самостоятельно.
Необходимо следовать пошаговой инструкции:
- Снятие бампера открывает доступ к болтам, которыми крепится оптическая система. Каждая держится на трех болтах.
- Выкрутить болты, притянуть на себя оптику.
- Снять резиновый пыльник.
- Трос корректора поднять вверх, затем отделить сам трос.
- Демонтировать старый фонарь, разъем поворотников, головного света.
- После устанавливают новую фару в обратном порядке. Убедиться, что обе направляющие вошли в соответствующие ответные части.
- Замена передней фары на Рено Логан аналогична для обоих элементов.
Схема подключения
Для подключения лампы заднего хода, у основания рычага коробки передач устанавливается выключатель. При включении задней скорости замыкается его контакт — и ток через предохранитель F15 и через блок управления поступает на задние фонари.
Схема включения фонарей света заднего хода
Поворотники на Рено Логан работают через блок управления электрооборудованием. Ток подается через предохранитель F29 на подрулевой переключатель, которым выбирается, на какой фонарь подавать импульсы питания: на левый или правый. Для подачи тока на аварийную сигнализацию используется предохранитель F7, и для ее включения установлен специальный выключатель.
Схема включения указателей поворота и аварийной сигнализации
Возле педали тормоза расположен переключатель, посредством которого включаются стоп-сигналы. Его контакты замыкаются при нажатии педали, создавая цепь для прохождения тока через предохранитель F7 на лампы.
Схема включения сигналов торможения
Профессиональная регулировка в сервисном центре
Если у вас нет специального оборудования, самостоятельно сложно получить оптимальную настройку фар. Придется при каждом выезде на дорогу заново их корректировать, тратя на это значительное количество времени.
Специализированные станции технического обслуживания имеют качественные тестеры оптики, предлагают вариант настройки основной оптики в зависимости от технических особенностей транспортного средства.
В последнее время на рынке стали появляться «левые» лампы – подделки под ксенон.
Разработчики модного автомобильного освещения ламы красят в синий цвет, стараясь увеличить их максимальную мощность, имитируя ксеноновый луч. Такие лампы не подходят для установки на автомобили, быстро перегреваются, ослепляют встречные автомобили. Подобная псевдооптика практически не регулируется, профессионалы не рекомендуют ставить их на автомобилях.
В специализированных сервисных центрах в наличии есть прибор для регулировки света оптики, поэтому профессионалам не составит труда выполнить регулировку дальнего света. Настройка ближнего света происходит в автоматическом режиме. При самостоятельной настройке оптики, высока вероятность того, что придется постоянно корректировать оба фонаря, так как без специального оборудования идеальную настройку провести не получится.
- Как полировать фары автомобиля в домашних условиях
- Правила установки дневных ходовых огней + видео
- Ксеноновые лампы в автомобиль: характеристики и описание
- Как выбрать галогеновые лампы в автомобиль
Замена лампочек освещения салона Рено Логан 1

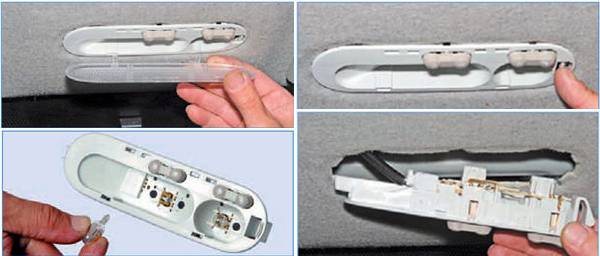

Снимаем диффузор с потолка, преодолевая сопротивление четырех фиксаторов. Вытаскиваем лампу из абажура и вставляем новую W5W. Чтобы снять потолок: нажав на пластиковый упор, снимите потолок с потолка.
«Отрицательная» клемма снята с аккумулятора. После нажатия 4 фиксаторов диффузор снимается с потолка. Лампочка снимается с потолка и заменяется новой W5W. Меняется и лампа индивидуального освещения.

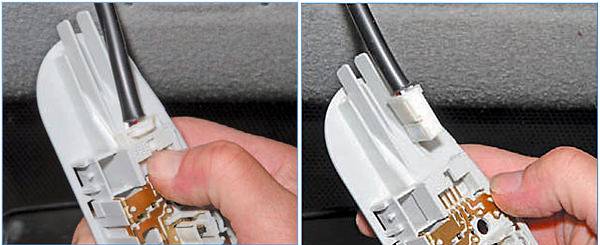

Нажимаем на защелку и, отсоединив колодку проводов, снимаем внутренний абажур.
Освещение багажника
На задней полке установлена подсветка багажного отделения Рено Логан. Сначала с АКБ снимается минусовая клемма, затем поднимается крышка багажника. Крышка открывается, нужно поддеть ее отверткой и вытащить из отверстия в полке.
С помощью отвертки подденьте крышку и вытащите ее из отверстия в задней полке. Выжимаем пластиковый фиксатор и снимаем потолочный диффузор.
С него диффузор снимается нажатием на пластиковую защелку. Теперь вы можете удалить поврежденную лампу из абажура и вставить новую W5W. Все собирается и ставится на место в обратной последовательности. При необходимости также заменяется потолок.
Вытаскиваем источник света с потолка. Чтобы заменить абажур, выньте его из отверстия в задней полке. Нажав на клемму колодки проводов, отсоединяем колодку от потолка.
Как правильно производится замена лампочки Логан 2?
Основные характеристики элементов освещения таковы:
- Долговечность – сколько рабочих часов освещения.
- Яркость – сколько лм (люмен).
- Цвет светового потока – от желтого до голубоватого.
- Мощность – измеряется в ваттах (Вт).
Также необходимо выбрать производителя. Среди них с хорошей стороны себя зарекомендовали такие, как Bosch, Osram, Philips и некоторые другие. Отметим, что у отечественных производителей тоже есть неплохие осветительные элементы, как например лампочки «Маяк». Цена на них намного ниже, чем на аналоги импортного производства, а качество примерно на таком же уровне.
Далее снимается резиновый уплотнитель и вынимается пружинный фиксатор, а только потом извлекается неисправная лампочка. На ее место ставится новая. Последующая работа выполняется в обратной последовательности, а в завершение подключается аккумулятор и проверяется результат ремонта. Когда такую работу выполняет опытный мастер из нашей специализированной автомастерской, она не занимает много времени.
Наши квалифицированные работники помогут вам выполнить замену, найдут подходящие запчасти, дополнительно проверят предохранители. И в целом сделают все, чтобы клиент еще долгое время не вспоминал о необходимости проведения ремонта осветительных приборов своего автомобиля. С нами вы сэкономите свое время и деньги, получив качественный сервис с гарантией надежной эксплуатации.
Замена лампы ближнего света
Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.
В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется)
Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”.
Аккумулятор будет мешать, но, если у Вас «точные руки и пальцы», можете попробовать без снятия
После того как АКБ была убрана со своего места мы видим соответственно саму блок фару, по центру которой установлена пластиковая крышка, с фиксатором сверху. Чтобы убрать это крышку и добраться непосредственно к лампочке надо надавить большим пальцем одной руки на своеобразную лапку (фиксатор), и одновременно снизу вытянуть крышку на себя
Так как пластик достаточно податливый, никаких сложностей в этом процессе возникнуть не должно.
Снятие пластиковой заглушки
Когда мы удалили пластиковую крышку, мы видим резиновый уплотнитель и колодку с проводами, которая подключена к лампочке. Сначала следует аккуратно вынуть колодку, держать при этом её необходимо только за корпус, а затем и сам уплотнительный чехол.
Необходимо снять колодку питания лампы
Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.
Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.
Замена габаритов или указателя поворота
Если у вас возникнет потребность в замене переднего указателя поворота или замене лампы габаритных огней, то стоит сказать, что их замена происходит куда более проще. Патрон лампы, которой требуется замена необходимо просто повернуть против часовой стрелки и вынуть сгоревший источник света.
Замена лампы ближнего света Рено Логан: как поменять лампочку на новую в фаре
Процесс замены:
- После снятия аккумулятора крышка фары с замком будет видна.
- Место для фото 9
- Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
- Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
- Лампа его снимают металлические ножки, на его место устанавливают новую.
Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.
Сборка обратная. В конце установки все огни должны быть включены и проверены.
Схема работы
Схема работы на примере передней правой фары.
Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.
После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.
Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.
Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.
Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре. Весь ход работы хорошо и понятно показано мастерами на видео:
Повторим:
Снимаем резиновый колпачок и сдвигаем его вниз.
Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.
- Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
- При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
- Ставим защитный колпачок на место.
Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.
Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.
Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.
Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.
Замена лампы ближнего света Рено Дастер
Необходимые инструменты
Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:
- чистые тканевые или резиновые перчатки;
- 4 штуки галогеновых лампочек с цоколем W5W;
- спирт для протирки колб;
- отвертка с жалом под крест;
- ключи на 8 и 10;
- для демонтажа аккумулятора понадобится головка на 13;
- удлинитель;
- ветошь.
Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.
Полезные советы
Корректор в ходе настроек применяют для упрощения выполнения работ. Основной, противотуманный свет регулируют по единой схеме. Дополнительно нужно изучить последовательность действий, не забывать о плановых сверках.
Фары до настроек выдвигают, тщательно осматривают на предмет неисправностей
Важно! Корректор можно купить либо взять напрокат. Прибор есть на любой СТО
Без нанесения стеновой разметки выполнить работы на высоком уровне практически невозможно
Схему нужно делать максимально точной, для нанесения используют мелки либо фломастеры
Без нанесения стеновой разметки выполнить работы на высоком уровне практически невозможно. Схему нужно делать максимально точной, для нанесения используют мелки либо фломастеры.
Замена Лампы Ближнего Света Рено Логан 2
замена лампы ближнего света
Производительность автомобильных фар определяет его безопасность. Прежде всего, это относится к лампам ближнего света, которые, в дополнение к обеспечению требуемого уровня освещения, также применяются к элементу дизайна. Во время работы устройства становятся мутными, что приводит к значительному снижению мощности света. Любой владелец автомобиля обязан следить за состоянием ламп. Водитель должен использовать автомобиль только с рабочей оптикой и своевременно заменять ближний, дальний и дальний свет.
Renault Logan первого поколения (2004, 2005, 2006, 2007, 2008, 2009), рестайлинговой версии (2009, 2010, 2011, 2012, 2013, 2014, 2015) и второго издания (2014, 2015, 2016, 2017) независимо от типа двигателя (1,4 л или 1,6 л) и кузова, а в дополнение к MSV они характеризуются высоким качеством оптических элементов, долговечностью и практичностью.
Некоторые различия в деталях следует отметить в моделях до и после 2009 года (фазы 1 и 2.7). Однако схема замены и маркировка необходимых ламп остаются прежними.
Типы установленных ламп и правила выбора
Для всех поколений Renault Logan крышка ближнего света. H4. Они выполняют функцию ближнего и дальнего освещения благодаря наличию двух нитей. Это обеспечивает автоматическую замену лампы ближнего света вместе с дальним светом.
Стоит задуматься лампа с указанной базой в денежном выражении это дороже для двух отдельно приобретенных продуктов H7 и H1.
Замена фар Opel Astra j.
Опционально при необходимости замена ближний свет, лучший вариант. купить деталь, которая работает как можно дольше. Производитель не имеет четких рекомендаций по выбору осветительных приборов, но опытные владельцы автомобилей и механики рекомендуют заменять обычные осветительные приборы новыми от Philips, Osram и Narva. Лампочки также имеют хорошие технические характеристики и долгий срок службы. Хотя они имеют немного более высокую цену, чем китайские аналоги, к сожалению, они дополняются гарантией и получили много положительных отзывов на онлайн-форумах водителей.
Кроме того, при выборе того, что еще называют светильниками другой марки, следует учитывать следующие особенности:
Замена лампы ближнего света на Renault Логан 2
замена лампы ближнего света на Рено Логан 2 дом. ксеноновые лампы. дешево, доставить товар бесплатно.
- Мощность. Ксеноновые и галогенные лампы будут светиться максимально ярко из-за интенсивности потока, а диоды не обеспечивают необходимого направления света;
- Долговечность. Высокая мощность ламп не приводит к самой продолжительной жизни. Стоит выбирать изделия в диапазоне 12-13 вольт мощностью 55/60 Вт;
- Тип. Лампы делятся на светодиодные, галогенные и ксеноновые. Выбор зависит от предпочтений водителя и размера бюджета.
Важно! Срок службы лампы ближнего света составляет примерно один год, после чего детали сгорят
Замена ближнего света у Nissan X следует.
Особенности замены
Когда осветительные приборы сгорели и пришло время заменить осветительные приборы, вам не следует спешить в мастерскую. Работа выполнена самостоятельно.
В сети вы найдете видео и фото о замене ламп на Renault Войдите и используйте их как инструкции.
Замена лампы на нужную фару не вызовет никаких затруднений. Учитывая большой объем капюшона, конечно, загляните в саму розетку. Процесс в левой лампе более сложный: на этой стороне есть батарея, которую нужно извлечь.
Чтобы извлечь аккумулятор, снимите крепление с земли и плюс и удалите. Вам понадобятся ключи для 10 и 8 и головка гнезда для 13.
Процесс замены:
- После снятия аккумулятора крышка фары с замком будет видна.
- Место для фото 9
- Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
- Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
- Лампа его снимают металлические ножки, на его место устанавливают новую.
Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.
Сборка обратная. В конце установки все огни должны быть включены и проверены.
Замена Киа на ближний свет, видео.
Причина отсутствия сияние ближний свет активирует предохранитель в соответствии с другим застрявшим реле, которое отвечает за работу передней оптики. В этом случае может потребоваться очистить реле в противном случае. замена предохранитель. Если после замены подсветка не подойдет владельцу автомобиля, необходимо отрегулировать осветительное оборудование, выбрав оптимальное направление движения конусной балки.
