Замена ламп ближнего света на Дастере

Какие лампы установлены

В дополнительном стоп сигнале на Renault Duster установлена лампа W16W 12v. Это обычная лампа накаливания, которую можно приобрести в любом магазине автозапчастей. Отметим, что такие лампы устанавливаются на корейские автомобили в задний ход или габариты. С завода в доп. стоп сигнале может быть установлена лампа фирмы Osram, однако если вы не сможете найти именной этой фирмы, можно приобрести другую, или установить светодиодный аналог.

Лампы W16W для замены

• PHILIPS 12V W16W (W2,1×9,5d) P-12067 цена от 60 руб
• BOSCH 12V W16W Pure Light 1987302205 цена от 55 руб
• KOITO 12V W16W 1781 цена от 50 руб
• NARVA 12V W16W 78168 цена от 55 руб
• OSRAM 12V W16W (W2,1×9,5d) O-921 цена от 45 руб
• Диалуч 12V W16W ЛЧ195 цена от 15 руб
• GE 12V W16W (W2,1×9,5d) (General Electric) 12910 цена от 20 руб

Взамен обычных ламп накаливания можно установить и светодиодные аналоги. Цоколь у W16W и W5W одинаков, разница лишь в мощности ламп, поэтому можно приобрести лампы как в передних габаритах W5W и они отлично подойдут взамен штатных W16W. Но менять обычные лампы накаливания с 16W на 5W нельзя, так как мощность у последних в 3 раза меньше, следовательно стоп сигнал будет плохо видно.

Светодиодные аналоги W16W

• Маяк 12T10-W5SMD 5 SMD чипов белый свет — цена от 60 руб
• Wayton T 507/T10/W5W 5 SMD чипов белый свет — цена от 55 руб
• Маяк 12T10-W/6SMD 6 SMD чипов белый свет — цена от 80 руб

Можно так же приобрести светодиоды фирм Philips или Osram, но стоимость одной лампы будет около 300 руб. Как показывает практика, при установке качественный диодов Маяк, они прекрасно служат, к тому же лампа в стоп сигнале работает не так часто, как к примеру габариты передние или задние. Поэтому если вы хотите, чтоб стоп сигнал светил ярче, следует заменить лампы обычные на светодиодные.

Как поменять лампочку подсветки номера рено дастер

Меняем лампочки стоп-сигнала и заднего хода

Последовательности действий по замене лампочек стоп-сигнала и заднего хода в Дастер:

1. Обесточьте авто, сняв клемму минус с аккумулятора.
2. Теперь снимите фонарь: открутите две крепящие фонарь пластиковые барашковые гайки.
3. Переместите фонарь в сторону от кузова на длину проводов.
4. Отпустите фиксатор, а затем разъедините колодку с фонарем и снимите его.
5. Выжмите держатели.
6. А затем демонтируйте заднюю крышку фонаря вместе с патронами.
7. Вдавите в патрон, неисправную лампочку, проверните её влево и извлеките из патрона.
8. При вставке исправной детали необходимо, что выступы на цоколе попали в прорези патрона. Для фиксации лампочки, проверните ее вправо.
9. Дальнейшая сборка в обратном порядке.

Процесс смены элемента

Перед тем как поменять лампы, необходимо открыть капот и отсоединить проводку от отрицательной клеммы батареи (для предотвращения случайного запуска вентилятора на радиаторе). При отключении питания происходит блокировка магнитолы (защита от кражи), поэтому необходимо заранее найти код. Цифровой пароль записывается дилером при продаже автомобиля в сервисную книжку.

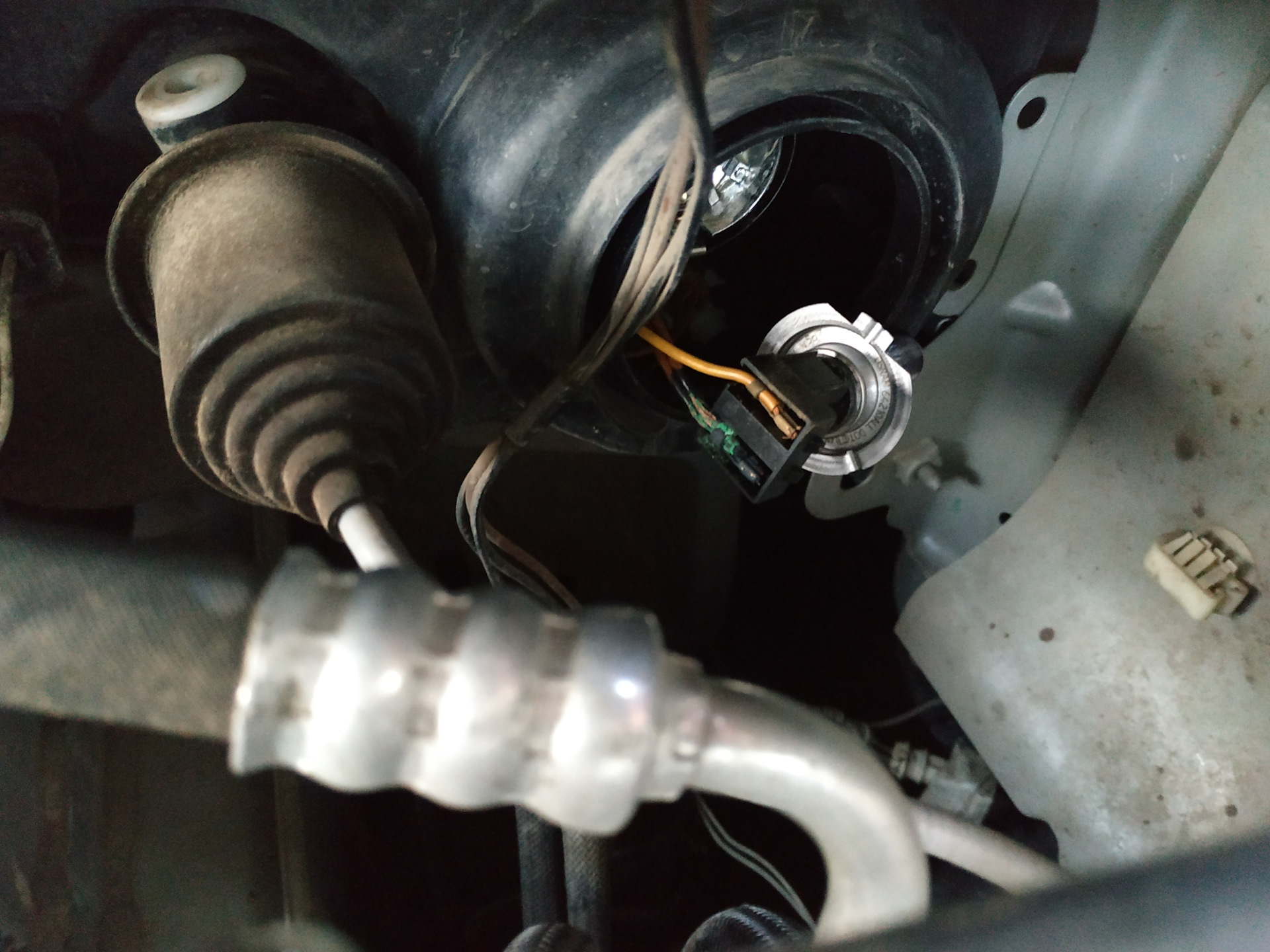

Демонтаж старой лампы

Для снятия детали на машине 2013 г. выпуска необходимо:

1. Удалить резиновый защитный колпак, который находится на задней части корпуса фары. На заглушке предусмотрен прямоугольный выступ для захвата пальцами. Деталь удерживается в специальной прорези, находящейся на корпусе.
2. Для снятия лампочки необходимо надавить на штекер пальцем, преодолевая сопротивление 3 пружинных зажимов. После снятия фиксаторов раздастся щелчок, лампа станет свободно перемещаться в посадочном окне.
3. Вынуть источник света из фары, а затем руками снять колодку жгута электропроводки. Если в соединение попала влага и образовался слой ржавчины и окислов, то необходимо аккуратно расшатать контактирующие поверхности. После снятия требуется очистить контактные пластины в колодке от грязи и выяснить причину проникновения воды в полость фары. При обнаружении повреждений на корпусе или резиновой заглушке требуется заменить детали. Эксплуатация негерметичного оборудования приводит к ухудшению условий освещения дороги.

Если рука водителя не проходит в щель между фарой и деталями в моторном отсеке, то следует отсоединить трос механического корректора луча света. Для доступа к разъему необходимо снять резиновый чехол, который стягивается рукой. Затем необходимо вывести наконечник тросика из зацепления с толкателем регулятора. После установки новой лампы трос корректора и чехол устанавливаются на штатные места.

Сборка нового элемента

Перед проведением монтажных работ необходимо извлечь новые детали из заводской упаковки, а затем надеть на лампочку штекер подачи питания. Источник света удерживается рукой, на кисть надета защитная перчатка.

Установка на авто

Для установки лампы в фару необходимо:

1. Ввести источник света в посадочное отверстие. В верхней части гнезда имеется вырез под направляющий выступ, который находится на цоколе. При монтаже запрещается прикасаться к стеклянной колбе пальцами, поскольку жировые отпечатки приводят к появлению на прозрачной поверхности темных пятен. Для удаления жирового налета используется ветошь или безворсовая салфетка, смоченная спиртом.
2. Поднять лампу с установленным цоколем вверх, преодолевая усилие пружинных элементов.
3. После срабатывания фиксаторов установить на место резиновую крышку. Заглушка равномерно распределяется по монтажному кольцу рукой.
4. Подключить батарею к бортовой сети автомобиля и проверить корректность расположения лампочки внутри рассеивателя и работоспособность фар головного света.

Что следует знать об оптике авто?

Автомобильная система освещения состоит из следующих осветительных приборов:

• головного света, включающего ближний и дальний свет;
• дневных ходовых огней (ДХО);
• передних и задних противотуманных фар;
• и габаритных огней;
• стоп-сигналов и фонарей освещения заднего номера;
• освещение салона;
• и т.д.

Типы осветительных элементов

Фара ближнего света предназначены освещать дорогу на расстоянии 40-50 метров, дальнего – 100-130 метров, освещая светоотражающие объекты. более мощный и интенсивный. позволяют оценить размеры машины. Поворотные фонари информируют других участников движения о намерениях водителя совершить маневр, а также выполняют функцию аварийного освещения.

ДХО улучшают видимость машины для других водителей в дневное время. У них более интенсивный и яркий свет, чем у габаритов. Требование по установке этого освещения появилось недавно, поэтому ДХО на Рено Дастер часто отсутствуют, их устанавливают самостоятельно.

ПТФ предназначены освещать дорожное полотно во время непогоды или при плохой видимости. От ПТФ исходит широкий луч света, усеченный сверху. Таким образом, световой луч не отражается от капель воды и не слепит водителя.

Основная функция фонарей заднего освещения – предупреждать водителей транспорта, движущегося позади, о маневрировании. Внутреннее освещение включает в себя освещение салона, приборной доски, фонари освещения моторного отсека и багажника, дверные габариты и т.д.

Параметры выбора

Для головного света могут использоваться 4 вида ламп:

• лампы накаливания
• галогенки;
• ксенон
• светодиоды.

Обычные лампочки и галогенные похожи конструкцией. Они все реже применяются, так как имеют небольшой срок годности. Основным их плюсом является низкая стоимость. Штатные лампочки в настоящее время меняют на ксенон и светодиоды.

Ксеноновые лампочки не боятся вибраций и ударов, обладают высокой интенсивностью, яркостью и долгим сроком эксплуатации. Главный их недостаток – высокая стоимость. Наиболее перспективными являются светодиоды.

Они имеют следующие преимущества:

• высокую яркость;
• низкое потребление энергии;
• высокую надежность;
• низкую температуру нагрева;
• долгий срок службы.

При выборе ламп следует учитывать такие факторы, как:

• надежность;
• яркость;
• интенсивность освещения;
• уровень комфортности;
• долговечность;
• эксплуатационные характеристики;
• температуру нагрева;
• производителя;
• стоимость;
• простота установки.

В противотуманках используются галогенки, но можно установить светодиоды, на которые нет ограничений, в отличие от ксенона. В ДХО устанавливают светодиодные огни, которые хорошо заметны в дневное время.

Учимся самостоятельно менять лампу ближнего света, ДХО и ПТФ на Рено Дастер

Возможные трудности

У некоторых владельцев автомобилей возникают проблемы с установкой новых деталей на левой стороне. Для увеличения рабочей зоны необходимо отсоединить кабель от положительной клеммы батареи, которая затем снимается с машины. Процедура обслуживания показана в видео, снятом владельцами кроссоверов в процессе самостоятельного ремонта. При выполнении работ запрещается применять излишнее усилие, способное разрушить колбу лампочки. Извлечь осколки стекла из фары можно только после снятия прибора с автомобиля.

Если после замены фары не работают, то необходимо проверить предохранитель (деталь выходит из строя при коротком замыкании или резком скачке тока в цепи). В конструкции Renault Duster предусмотрено 2 защитных элемента, рассчитанных на ток 10 А, которые обслуживают фары головного света на левой и правой сторонах машины. Детали находятся в монтажной коробке, смонтированной на боковой части панели приборов (со стороны места водителя). Предохранители извлекаются пинцетом (установлен на крышке), после замены производится включение фар.

При установке на машины блоков отопления типа «Гидроник» доступ к правой фаре перекрывается корпусом дополнительного оборудования. Владельцы меняют лампы с помощью медицинских зажимов. Но в случае повреждения пластикового штекера питания требуется снимать фару с автомобиля. Для проведения работ необходимо демонтировать бампер, а затем отвернуть болты крепления прибора освещения. Если работы выполняются зимой, то замерзший пластик становится хрупким. Рекомендуется поставить машину на время обслуживания в отапливаемый гараж.

Какие лампы установлены в птф Дастера

Процесс смены элемента

Перед тем как поменять лампы, необходимо открыть капот и отсоединить проводку от отрицательной клеммы батареи (для предотвращения случайного запуска вентилятора на радиаторе). При отключении питания происходит блокировка магнитолы (защита от кражи), поэтому необходимо заранее найти код. Цифровой пароль записывается дилером при продаже автомобиля в сервисную книжку.

Демонтаж старой лампы

Для снятия детали на машине 2013 г. выпуска необходимо:

1. Удалить резиновый защитный колпак, который находится на задней части корпуса фары. На заглушке предусмотрен прямоугольный выступ для захвата пальцами. Деталь удерживается в специальной прорези, находящейся на корпусе.
2. Для снятия лампочки необходимо надавить на штекер пальцем, преодолевая сопротивление 3 пружинных зажимов. После снятия фиксаторов раздастся щелчок, лампа станет свободно перемещаться в посадочном окне.
3. Вынуть источник света из фары, а затем руками снять колодку жгута электропроводки. Если в соединение попала влага и образовался слой ржавчины и окислов, то необходимо аккуратно расшатать контактирующие поверхности. После снятия требуется очистить контактные пластины в колодке от грязи и выяснить причину проникновения воды в полость фары. При обнаружении повреждений на корпусе или резиновой заглушке требуется заменить детали. Эксплуатация негерметичного оборудования приводит к ухудшению условий освещения дороги.

Если рука водителя не проходит в щель между фарой и деталями в моторном отсеке, то следует отсоединить трос механического корректора луча света. Для доступа к разъему необходимо снять резиновый чехол, который стягивается рукой. Затем необходимо вывести наконечник тросика из зацепления с толкателем регулятора. После установки новой лампы трос корректора и чехол устанавливаются на штатные места.

Сборка нового элемента

Перед проведением монтажных работ необходимо извлечь новые детали из заводской упаковки, а затем надеть на лампочку штекер подачи питания. Источник света удерживается рукой, на кисть надета защитная перчатка.

Установка на авто

Для установки лампы в фару необходимо:

1. Ввести источник света в посадочное отверстие. В верхней части гнезда имеется вырез под направляющий выступ, который находится на цоколе. При монтаже запрещается прикасаться к стеклянной колбе пальцами, поскольку жировые отпечатки приводят к появлению на прозрачной поверхности темных пятен. Для удаления жирового налета используется ветошь или безворсовая салфетка, смоченная спиртом.
2. Поднять лампу с установленным цоколем вверх, преодолевая усилие пружинных элементов.
3. После срабатывания фиксаторов установить на место резиновую крышку. Заглушка равномерно распределяется по монтажному кольцу рукой.
4. Подключить батарею к бортовой сети автомобиля и проверить корректность расположения лампочки внутри рассеивателя и работоспособность фар головного света.

Освещение в салоне авто

Как заменить лампочку ближнего света на Рено Дастер?

Ближний свет является основой мнемоники Renault Duster. Этот тип освещения сигнализирует другим авто о факте присутствия вашей машины на дороге. Также, он освещает проезжую часть на 30-50 (м) в условиях недостаточной видимости или в темное время суток. Блок-фары Renault Duster отличаются солидным уровнем надежности, но все же встречается ряд ситуаций, когда лампа ближнего света Дастер требует замены.

В каких случаях может потребоваться замена лампочек?

1. Источник света попросту перегорел
2. Владельцу транспорта не нравится тип света (на Renault Duster используется галоген)
3. Водителю не нравится интенсивность света (фирменными лампочками ближнего света Renault Duster являются лампы Philips H7 +30%)

Многие водители французского компактного кроссовера предпочитают в роли ближнего света использовать более интенсивный источник освещения. Чаще всего родные лампы ближнего света Рено Дастер меняются на их ближайший аналог в лице Philips H7 +130% (на фото). Такое освещение является более ярким и выразительным. Более интенсивный свет превосходно освещает и сухую, и заснеженную дорогу.

Сразу стоит обратить внимание на такой момент, что фирменные лампы чаще всего продаются комплектом, то есть в коробке 2 лампочки. Специалисты рекомендуют менять лампочку, если она перегорела, сразу на обеих блок-фарах

Таким образом вы обеспечите максимально ровное и качественное освещение своему Рено Дастер. Лампа ближнего света, цоколь и резиновая заглушка, вот все, что стоит у вас на пути к необходимому освещению.

Что потребуется для ремонта?

1. Комплект лампочек (H7 12 В, 55 Вт)
2. Медицинские перчатки
3. Специальная спиртовая салфетка для протирки стекольных поверхностей

Смена ламп считается технологической операцией минимального уровня сложности. Соблюдая грамотную инструкцию, с этой работой справится любой человек, даже далекий от автомобильного ремонта. За все про все необходимо 15-20 минут времени. Многие автомобилисты возят с собой готовый к установке комплект запасных лампочек, так как их можно очень быстро самостоятельно поменять даже в полевых условиях. Итак, как поменять лампочку ближнего света на Рено Дастер?

Установка ДХО Philips Led Daylight 4 на Renault Duster своими руками

Всем привет! Сегодня вашему вниманию предлагаю очередной фотоотчет по установке дневных ходовых огней своими силами. Мы расскажем и покажем, как установить ДХО на Рено Дастер в домашних условиях без особых усилий используя лишь подручный инструмент.

Постоянные посетители ФараИнфо, наверное, помнят похожие фотоотчеты, например, как изготовить ДХО на Киа Маджентис, или о том, как поставить гибридные ходовые огни на Хонда Сивик, а также как установить ДХО на Королу.

Что необходимо для работы?

Переде тем как установить ДХО Philips Led Daylight 4 вам нужно будет для начала купить сам комплект огней, вы можете выбрать какой-то свой вариант. Лично мне больше всего понравились именно эти ДХО. Также потребуется дрель, паяльник, пилочка по металлу, несколько ключей и отверток. А также головки TORX «Т30» и «Т20».

Кстати перед тем как приступить к установке рекомендую прочитать о том, как правильно установить ДХО, чтобы не нарушить ПДД вот вам ссылка.

Итак, приступим…

Установка ДХО Philips Led Daylight 4 на Renault Duster — пошаговая инструкция

1. Первым делом необходимо снять бампер, работа не сложная, но требует аккуратности. Сначала TORX «Т30» откручиваем четыре болта декоративной крышки, которая располагается сразу над радиатором. После этого TORX «Т20» выкручиваем по одному винту крепления, которыми бампер крепится к локерам (подкрылки). Далее лезем под бампер и в передней его части откручиваем еще порядка 6-7 болтов теми же «торксами». Когда все болты выкручены, аккуратно отщелкиваем бампер, который удерживают только защелки.

   Возможно для этого понадобятся специальные пластиковые экстракторы. Будьте аккуратны, не сломайте ничего.

Более наглядно о том как снять бампер вы можете увидеть в этом видео

1. Теперь, когда бампер демонтирован производим разметку и примеряем наши ходовые огни.

1. Дальше берем полотно по металлу и отпиливаем лишние ребра на бампере. Если у вас установлена сетка как в моем случае, то в ней тоже нужно будет проделать отверстия.

1. После этого приступаем к установке ДХО. Крепим сами огни после чего монтируем блок контроллера ДХО, его решено было закрепить возле АКБ.

1. Переходим к следующему этапу — подключение ДХО и прокладка проводов! Подключаться будем к проводу габаритов, для тех, кто не в курсе — это голубой провод. Производим врезку, для надежности пропаиваем соединения и плотно изолируем. Также подключаемся к аккумулятору, следите чтобы ничего нигде не висело и не болталось.

Конечный результат виден на фото. На мой взгляд получилось очень органично и вполне себе пристойно. Все светит как надо и больше нет необходимости использовать ПТФ в качестве ДХО или включать ближний свет, который как вы знаете влияет на расход топлива.

Обязательно ли менять лампочки в паре

Продавцы в автомобильных маркетах, услышав, что клиенту предстоит замена фар, настоятельно советуют брать сразу две детали. Даже если перегорела только одна. Многие водители считают это маркетинговым ходом. Причина в незнании или нежелании разбираться в принципе работы. Распространены галогеновые элементы. Нить накаливания вспыхивает в парах газа. Такие элементы служат дольше остальных. Ресурс у обеих лампочек одинаков и если перегорела одна, значит, на подходе и вторая. И она может погаснуть в любой момент. Хуже всего, если это случится на ночной трассе. Поэтому меняют сразу обе.

Даже пока этого не произошло, ничего хорошего от такой экономии не будет: старая фара светит все хуже, в противовес новой. Такой перекос ухудшает видимость и как следствие безопасность. Эти проблемы можно исключить, если уделить немного больше денег и времени и заменить обе лампочки новыми, главное при этом следить, чтобы пальцы не соприкасались с колбой.

То же самое с ксеноновыми фонарями. Они служат дольше, их запас до 3 тысяч часов. У старых лампочек газ приобретает фиолетовый оттенок — это признак того, что скоро их пора менять. И тоже парно, поскольку ресурс одинаков.

Как становится понятно, в вопросе оптики Рено Дастер, любого года выпуска, хоть 2013, хоть 2021, да и вообще любого авто, нет и не может быть мелочей. Речь идет о безопасности всех, кто находится на дороге, что непосредственно связано с тем, как хорошо водитель видит происходящее. Поэтому не стоит скупиться и лучше приобрести фирменные лампы, а замена их не представляет сложности даже для новичка.

Выводы

Поэтому, если на вашем автомобиле кроме фар ближнего света никаких устройств нет, следить за ними необходимо с наибольшей ответственностью. Из-за довольно большой нагрузки на каждую лампочку ближнего света, срок их эксплуатации достаточно невелик и редко составляет больше 1.5-2 лет. И некоторые автовладельцы, сталкиваясь с такой проблемой, обращаются на станции технического обслуживания для проведения операции по замене лампочки.

Все штатные лампы Renault Duster обладают превосходной яркостью свечения, позволяющей обеспечить хороший свет в салоне автомобиля и отличную видимость на дороге, справляясь с поставленной задачей в туман и непогоду. Лампы фар Рено Дастер создают мягкий луч, идеально освещающий дорожное покрытие и не слепящий водителей встречных автомашин, что полностью соответствует требованиям правил дорожного движения.

Для надежной работы осветительных приборов автомобиля следует устанавливать штатные лампы, соответствующие технической спецификации Рено Дастер. Такие лампы показаны ниже и указаны их названия.

Замена ламп

Конструкция ламп Renault Duster хорошо продумана и проста, что позволяет самостоятельно их менять, экономя денежные средства на мелком ремонте. Для этого нужно знать тип лампы и процедуру ее замены, которая занимает совсем немного времени. Например, чтобы поменять лампы в фаре Рено Дастер предварительно снимается защитный резиновый чехол, после чего через образовавшийся доступ к креплениям осветительных элементов производится их замена.

Для демонтажа ламп ближнего и дальнего света достаточно слегка надавить на цоколь и после щелчка вытащить, при этом излишнее давление прилагать не стоит, чтобы не повредить крепеж. Лампы указателей поворотов демонтируются путем выкручивания против часовой стрелки. На цоколях большинства ламп имеются несимметрично расположенные пазы, поэтому после демонтажа лампы необходимо запомнить положение ее крепления. Новая лампа перед установкой обезжириваются спиртовым раствором, после чего аккуратно вставляется в фару, не дотрагиваясь пальцами до ее стекла.
