Лампы и диоды в Рено Дастер

Рефлекторная Дастера

Результаты теста в фаре от Дастера наглядно показывают, что светодиодную лампочку Н7 нельзя ставить в рефлекторную оптику, с отражателем. СТГ отсутствует, и светит гораздо выше.

Кроме стандартной установки, язычком вверх, возможно повернуть её на 90 градусов, диодами вверх-вниз. СТГ становится еще хуже, светит совсем в небо.

Линза H7

Установим светодиодную лампу H7 Optima в новую линзу. Лампочка имеет два варианта установки:

стандартная установка, светодиоды направлены влево-вправо;
дополнительный вариант, диоды направлены вверх-вниз.

Точка	Галогенная, люкс	Optima H7, диоды по бокам	Optima H7, диоды верх-вниз
B50L	36	45	54
50L	1830	754	1450
50V	2850	1170	1610
50R	2370	1130	1630
75R	2740	1130	1600
Осевая сила света	2630	1230	1690

При стандартной установке по люменам диодная лампа проигрывает галогену в среднем 55%. Но СТГ четкая и ослепление в норме.

При повороте диодами вверх-вниз освещенность повышается, светит хуже галогенной в среднем на 35%. Светотеневая граница теряет четкость и превращается в радугу, переливаясь разными цветами. Это хорошо видно на фото.

Итоги

Тестирование наглядно показало, что устанавливать светодиодную лампу в ближний свет с отражателем категорически нельзя. В линзованной оптике она прекрасно работает, но слишком слабая. Единственный вариант её применения, это линзованные противотуманки.

Номерная подсветка Рено Дастер

Государственный номерной знак на автомобиле оборудован системой подсветки, обеспечивающей видимость символов в темное время суток. Лампы оборудованы прозрачными плафонами, формирующими направленный поток света.

Какие диоды используются

Производитель использует элементы с прозрачной колбой и вольфрамовой нитью накаливания, оснащенные цоколем стандарта W5W (без металлической крепежной втулки). Допускается установка светодиодных изделий аналогичного формата (например Philips 11961ULW4X2 с цветовой температурой 4000K), улучшающих видимость символов в условиях тумана или в дождливую погоду.

Расположение осветительных элементов

Источники света установлены на крышке багажного отделения над нишей для регистрационного знака. Производитель предусмотрел использование на Рено Дастере 2 плафонов (для улучшения видимости символов).

Как заменить самостоятельно

Для выполнения ремонта необходимо:

Вставить плоское жало отвертки или узкой монтажной лопатки в выемку.
Надавить на инструмент вниз, вытягивая корпус плафона из посадочного гнезда (узел удерживается металлической пружиной, которая со временем окисляется и затрудняет снятие светильника).
Вынуть сгоревшую лампу из патрона, вставить новый элемент и произвести сборку в обратной последовательности.

Примерная стоимость работ

Себестоимость самостоятельного ремонта составляет от 14 до 540 руб. (при использовании стандартных изделий и светодиодных). В редких случаях требуется замена плафона подсветки (артикул 8200013577), который обойдется владельцу в 570-630 руб. (цена зависит от срока доставки). Вместо оригинальной детали можно установить аналог от компании TYC (каталожный номер 15-A387-00-9B, стоимость от 295 руб.).

Замена лампы ближнего света на Рено Дастер

Фары автомобиля являются важным элементом транспортного средства. Без них невозможно передвижение в темное время суток, а также при плохих погодных условиях.

Кроме того, согласно правилам дорожного движения, машина не имеет право передвигаться за пределами городской черты без включенных фар ближнего света.

То есть, выход из строя этого элемента грозит автолюбителю, как минимум штрафом от сотрудников ГИБДД.

Выполнить этот процесс можно самостоятельно, что и будет показано в данном материале, на примере популярного автомобиля Рено Дастер.

Технология самостоятельной замены лампы ближнего света

Естественно, что замена лампы ближнего света на Рено Дастер начинается с посещения магазина, где потребуется приобрести нужное изделие. Дальнейшая процедура не отнимает много времени – главное четко следовать инструкции:

Первый шаг – демонтаж заглушки из резины. Она легко вынимается руками и не требует применения различных инструментов.
Автолюбитель получает доступ к цоколю лампы. Его не следует пытаться снять – требуется нажать на изделие, чтобы опустить его вниз

Если все сделать правильно, то человек услышит характерный щелчок и сможет легко достать изделие.
При снятии лампы следует обратить внимание на ее правильное расположение в месте эксплуатации. Для этой цели на цоколе есть специальный выступ, который должен находиться всегда вверху.
Происходит замена сгоревшего изделия на новое.
При вставлении лампы на место должен опять послышаться щелчок, сигнализирующий о правильной фиксации элемента.

Фото инструкция:

Завершается процедура возвратом на свое место резиновой заглушки. То есть, весь процесс занимает максимум несколько минут и выполнить его можно в любых условиях. Даже при остановке автомобиля на дороге – главное иметь под рукой запасное изделие.

Замена ламп в фонарях освещения номерного знака

Полистав книжку по «Ремонту и обслуживанию Рено Дастер», которая постоянно лежит в бардачке, узнав как и в какой последовательности снимают и устанавливают патроны профессиональные автоэлектрики, я пришел к выводу, что дело тут «копеечное» и я самостоятельно смогу все поменять .

Шаг 1

Приобретя в ближайшем автомаркете лампы W5W 12В 5Вт, которые рекомендуют производители, и вооружившись тонкой шлицевой отверткой, я направился к машине.

Шаг 2

В Рено Дастер, плафоны фонарей подсветки находятся в нише под декоративной ручкой багажника поэтому, чтобы не выполнять поставленную задачу сидя на корточках, необходимо открыть заднюю пятую дверь.

Багажник открыт, совсем другое дело, теперь подсветка (1) расположена на уровне глаз, все удобно и доступно для работы.

В нише под ручкой багажника установлены два плафона фонаря (1), которые предстоит вынуть с помощью отвертки и поменять в них лампы.

Шаг 3

С правой стороны левого плафона фонаря, виден пластмассовый язычок фиксатора защёлки, который нам нужно будет отжать.

Заводим отвертку между кузовом и плафоном (под плафон) и слегка нажав, аккуратно его достаём из посадочного места.

Все получилось легко и просто.

Шаг 4

Таким образом, мы освободили фонарь подсветки номера и добрались до перегоревшей лапочки (1), которую нужно заменить.

Лампа крепится в патроне фонаря штекерными разъёмами, в простонародье «мама-папа» (2), поэтому откручивать нам ничего не придется, просто вынимаем перегоревшую лампу и устанавливаем новую, купленную в автомагазине.

Под цифрой (3) виден контактный штекер подсоединения самого фонаря, отсоединив этот штекер, можно произвести замену плафона в случае выхода его из строя (разбили, отломили язычок защелки и т.д.).

Ну и под цифрой (4) мы видим тот самый язычок, который нам нужно было отжать для освобождения плафона фонаря из посадочного места.

Шаг 5

Лампа заменена, осталось установить плафон фонаря противоположной от язычка стороной с буртиком (левую) в посадочное отверстие корпуса двери (1) и нажать на сторону с язычком (правую) до характерного щелчка (2), который и будет свидетельствовать о том, что плафон зафиксирован.

Замена лампы правого плафона фонаря, производиться аналогичным образом, поэтому описывать этот процесс не вижу смысла.

Лампы в обоих плафонах подсветки номерного знака заменены, включаем зажигание и ходовые (габаритные) огни автомобиля. Все фонари горят, все сияет как на новогодней ёлке.

Снятие фонаря освещения номерного знака, замена лампы Рено Дастер

Снимаем фонарь освещения заднего номерного знака для замены лампы или самого фонаря. Два фонаря освещения номерного знака расположены в нише двери багажного отделения. Левый и правый фонари взаимозаменяемы. Работа показана на левом фонаре, на правом фонаре операции выполняем аналогично.

Тонкой шлицевой отверткой нажимаем на пластмассовый фиксатор…

…и вынимаем фонарь из отверстия двери багажного отделения.

Фиксатор фонаря освещения номерного знака.

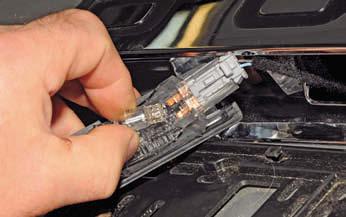

Шлицевой отверткой поддеваем лампу…

…и вынимаем ее из контактных зажимов. Устанавливаем новую лампу W5W в обратной последовательности. Если необходимо снять фонарь освещения номерного знака…

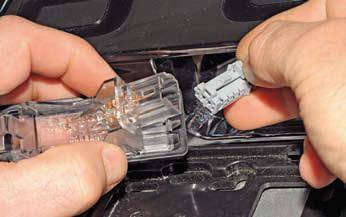

…нажав на фиксатор колодки проводов, отсоединяем колодку от разъема фонаря. Устанавливаем фонарь освещения номерного знака в обратной последовательности.

Замена лампы ближнего света Рено Дастер

Как поменять лампу ближнего света на Рено Дастер Все опытные автовладельцы прекрасно знают, насколько важна исправность осветительных приборов в автомобиле.

В правилах дорожного движения чётко оговорена необходимость включения фар в темное время суток, а также при езде по трассам.

Неисправность ламп ближнего или дальнего света в Рено Дастер существенно повышает не только риск возникновения аварийной ситуации на дороге, но и может стать причиной остановки вашего транспортного средства сотрудником ГИБДД.

У многих автомобилей довольно часто выходят из строя лампочки в фарах, задних габаритных огнях или поворотниках. Рено Дастер – не исключение в этом вопросе.

Поэтому владельцы данной модели часто становятся клиентами на СТО, переплачивая существенные сумы за весьма простую процедуру замены ламп в фарах.

Данная статья поможет даже самому неопытному автовладельцу осуществить ремонт осветительных приборов в своей машине, избавившись от:

длительного ожидания очереди на СТО;
неоправданно больших финансовых затрат;
некомпетентности некоторых сотрудников автосервисов;
подбора некачественных комплектующих.

Освещение в салоне авто

Для освещения интерьера используется плафон, закрепленный на панели потолка между солнцезащитными козырьками. Если владелец сталкивается с проблемой отсутствия света при отпирании дверей, то следует проверить положение переключателя режимов работы (возможно принудительное отключение светильника). Если изменение позиции селектора не восстанавливает функции плафона, то потребуется поменять лампу. Для выполнения работ необходима отвертка с тонким плоским жалом и новый источник света формата W5W.

Закрыть двери, а затем аккуратно поддеть пластиковый рассеиватель плафона и потянуть на себя.
Вынуть неисправный источник света, вставить новую лампу, установить крышку и проверить работоспособность. Если на автомобиле Duster используется плафон с дополнительными элементами для чтения, то замена производится по аналогичной процедуре. Производитель машины напоминает, что стеклянные колбы при неаккуратном обращении могут разбиться и травмировать человека.

В центральной части потолка предусмотрен плафон для подсветки заднего ряда сидений (узел используется в зависимости от комплектации автомобиля). Обслуживание производится с помощью отвертки. Под прозрачной крышкой расположены лампы стандарта W5W. Дополнительный светильник находится в полости перчаточного ящика. Для замены источника света необходимо надавить на фиксатор металлическим предметом, а затем сдвинуть плафон внутрь обшивки, что позволит вынуть лампу с цоколем W5W.

При отпирании крышки багажного отделения включается светильник, расположенный на левой боковой обшивке. Для доступа к лампе необходимо надавить на фиксатор рассеивателя, а затем сдвинуть крышку в сторону спинки заднего ряда сидений. Внутри находится элемент W5W, для замены не требуется дополнительный инструмент.

Renault Duster 2012, двигатель бензиновый 2.0 л., 136 л. с., полный привод, механическая коробка передач — своими руками

Renault Duster, 2012

Комментарии 44

Что значит (подошел разъем питания от флопика) это От чего если проще сказать? заказал, пришли такие плафончики, думаю как установить грамотно.

Разъем питания от дисковода для дискет 3.5″

Что значит (подошел разъем питания от флопика) это От чего если проще сказать? заказал, пришли такие плафончики, думаю как установить грамотно.

я вот долго размышлял на эту тему… решил, пока просто лампы диодные воткну, купил (какие не помню, но не с али), думал по быстрому, что то полез снимать плафоны, не помню что, но где то у меня чуток не получилось, подумал, плюнул и так и до сих пор катаюсь с родными накаливания… проблем 0, светят норм

наконец-то вернул себе в подсветку номера светодиоды. в окисленном работать захотела только штатная лампа. отсюда и разница в свете.

таким образом снимаем плафон.

и получаем опять одинаковый свет.

но у меня новые светодиоды отличались по спектру от старых. поэтому новые поставил в подсветку бардачка, а из старой партии поставил в подсветку номера.

+ у меня самого тоже один контакт в одном плафоне был в медной зелени.

аквариумарий http://www.tanganyika.pro/ .тел. 8-968-470-54-О4. Консультации по разведению, приобретению, обслуживанию и уходу. ПОРТРЕТЫ ПО ФОТО. ГРАФИКА.НЕДОРОГО. 8977-семь4семь-32-48

Опять лампочка сгорела в подсветке. Полез и тоже самое. Все зеленое.

Зачистили как смогли. Лампочку на замену и сунули обратно.. Чуток контакты графиткой сверху помазали. Отгниет..куплю новые плафончики.

__________________ Мужчину должны украшать три вещи: порядочность, характер и поступки, а не дешевые понты, завышенная самооценка и длинный язык.

МОЙ БОРТОВИК . КОПИЛКА ССЫЛОК В ПОМОЩЬ

продублирую в этой теме свое предположение о пути появления влаги в плафоне подсветки номера.

посмотрел на плафон подсветки номера внимательно и появилась версия, что вода и грязь стекает в него не через хромированную накладку, а через отсутствие уплотнителя между плафоном и накладкой. с одной стороны плафона грязь

видимо как раз в этом месте и происходит попадание влаги

__________________ у меня можно приобрести клубную символику 3 клубные карты 4 текстовые белые наклейки, 4 чёрные, 4 белые Ф2, 17 чёрных Ф2, 41 чёрных малых, 38 duster-sprint 3 наклейки с логотипом, 2 внутренние, 19 внутренних чёрных клубные календари 2014, 2015, 2016 отдам на память

Для обозначения габаритов автомобиля, освещения дороги и подсветки салона на Renault Duster используются лампы накаливания. Они имеют ограниченный ресурс. При замене лампы на Рено Дастере необходимо учитывать цоколь и мощность. Установка изделия с повышенным энергопотреблением приводит к перегрузке цепи питания и выходу из строя предохранителей.

Замена ламп в фонарях освещения номерного знака

Полистав книжку по «Ремонту и обслуживанию Рено Дастер», которая постоянно лежит в бардачке, узнав как и в какой последовательности снимают и устанавливают патроны профессиональные автоэлектрики, я пришел к выводу, что дело тут «копеечное» и я самостоятельно смогу все поменять .

Шаг 1

Приобретя в ближайшем автомаркете лампы W5W 12В 5Вт, которые рекомендуют производители, и вооружившись тонкой шлицевой отверткой, я направился к машине.

Шаг 2

В Рено Дастер, плафоны фонарей подсветки находятся в нише под декоративной ручкой багажника поэтому, чтобы не выполнять поставленную задачу сидя на корточках, необходимо открыть заднюю пятую дверь.

Багажник открыт, совсем другое дело, теперь подсветка (1) расположена на уровне глаз, все удобно и доступно для работы.

В нише под ручкой багажника установлены два плафона фонаря (1), которые предстоит вынуть с помощью отвертки и поменять в них лампы.

Шаг 3

С правой стороны левого плафона фонаря, виден пластмассовый язычок фиксатора защёлки, который нам нужно будет отжать.

Заводим отвертку между кузовом и плафоном (под плафон) и слегка нажав, аккуратно его достаём из посадочного места.

Все получилось легко и просто.

Шаг 4

Таким образом, мы освободили фонарь подсветки номера и добрались до перегоревшей лапочки (1), которую нужно заменить.

Лампа крепится в патроне фонаря штекерными разъёмами, в простонародье «мама-папа» (2), поэтому откручивать нам ничего не придется, просто вынимаем перегоревшую лампу и устанавливаем новую, купленную в автомагазине.

Под цифрой (3) виден контактный штекер подсоединения самого фонаря, отсоединив этот штекер, можно произвести замену плафона в случае выхода его из строя (разбили, отломили язычок защелки и т.д.).

Ну и под цифрой (4) мы видим тот самый язычок, который нам нужно было отжать для освобождения плафона фонаря из посадочного места.

Шаг 5

Лампа заменена, осталось установить плафон фонаря противоположной от язычка стороной с буртиком (левую) в посадочное отверстие корпуса двери (1) и нажать на сторону с язычком (правую) до характерного щелчка (2), который и будет свидетельствовать о том, что плафон зафиксирован.

Замена лампы правого плафона фонаря, производиться аналогичным образом, поэтому описывать этот процесс не вижу смысла.

Лампы в обоих плафонах подсветки номерного знака заменены, включаем зажигание и ходовые (габаритные) огни автомобиля. Все фонари горят, все сияет как на новогодней ёлке.

Renault Duster 2012, двигатель бензиновый 2.0 л., 136 л. с., полный привод, механическая коробка передач — своими руками

Renault Duster, 2012

Комментарии 44

Что значит (подошел разъем питания от флопика) это От чего если проще сказать? заказал, пришли такие плафончики, думаю как установить грамотно.

Разъем питания от дисковода для дискет 3.5″

Что значит (подошел разъем питания от флопика) это От чего если проще сказать? заказал, пришли такие плафончики, думаю как установить грамотно.

я вот долго размышлял на эту тему… решил, пока просто лампы диодные воткну, купил (какие не помню, но не с али), думал по быстрому, что то полез снимать плафоны, не помню что, но где то у меня чуток не получилось, подумал, плюнул и так и до сих пор катаюсь с родными накаливания… проблем 0, светят норм

наконец-то вернул себе в подсветку номера светодиоды. в окисленном работать захотела только штатная лампа. отсюда и разница в свете.

таким образом снимаем плафон.

и получаем опять одинаковый свет.

но у меня новые светодиоды отличались по спектру от старых. поэтому новые поставил в подсветку бардачка, а из старой партии поставил в подсветку номера.

+ у меня самого тоже один контакт в одном плафоне был в медной зелени.

аквариумарий http://www.tanganyika.pro/ .тел. 8-968-470-54-О4. Консультации по разведению, приобретению, обслуживанию и уходу. ПОРТРЕТЫ ПО ФОТО. ГРАФИКА.НЕДОРОГО. 8977-семь4семь-32-48

Опять лампочка сгорела в подсветке. Полез и тоже самое. Все зеленое.

Зачистили как смогли. Лампочку на замену и сунули обратно.. Чуток контакты графиткой сверху помазали. Отгниет..куплю новые плафончики.

__________________ Мужчину должны украшать три вещи: порядочность, характер и поступки, а не дешевые понты, завышенная самооценка и длинный язык.

МОЙ БОРТОВИК . КОПИЛКА ССЫЛОК В ПОМОЩЬ

продублирую в этой теме свое предположение о пути появления влаги в плафоне подсветки номера.

посмотрел на плафон подсветки номера внимательно и появилась версия, что вода и грязь стекает в него не через хромированную накладку, а через отсутствие уплотнителя между плафоном и накладкой. с одной стороны плафона грязь

видимо как раз в этом месте и происходит попадание влаги

__________________ у меня можно приобрести клубную символику 3 клубные карты 4 текстовые белые наклейки, 4 чёрные, 4 белые Ф2, 17 чёрных Ф2, 41 чёрных малых, 38 duster-sprint 3 наклейки с логотипом, 2 внутренние, 19 внутренних чёрных клубные календари 2014, 2015, 2016 отдам на память

Для обозначения габаритов автомобиля, освещения дороги и подсветки салона на Renault Duster используются лампы накаливания. Они имеют ограниченный ресурс. При замене лампы на Рено Дастере необходимо учитывать цоколь и мощность. Установка изделия с повышенным энергопотреблением приводит к перегрузке цепи питания и выходу из строя предохранителей.

Освещение в салоне авто

Для освещения интерьера используется плафон, закрепленный на панели потолка между солнцезащитными козырьками. Если владелец сталкивается с проблемой отсутствия света при отпирании дверей, то следует проверить положение переключателя режимов работы (возможно принудительное отключение светильника). Если изменение позиции селектора не восстанавливает функции плафона, то потребуется поменять лампу. Для выполнения работ необходима отвертка с тонким плоским жалом и новый источник света формата W5W.

Закрыть двери, а затем аккуратно поддеть пластиковый рассеиватель плафона и потянуть на себя.
Вынуть неисправный источник света, вставить новую лампу, установить крышку и проверить работоспособность. Если на автомобиле Duster используется плафон с дополнительными элементами для чтения, то замена производится по аналогичной процедуре. Производитель машины напоминает, что стеклянные колбы при неаккуратном обращении могут разбиться и травмировать человека.

В центральной части потолка предусмотрен плафон для подсветки заднего ряда сидений (узел используется в зависимости от комплектации автомобиля). Обслуживание производится с помощью отвертки. Под прозрачной крышкой расположены лампы стандарта W5W. Дополнительный светильник находится в полости перчаточного ящика. Для замены источника света необходимо надавить на фиксатор металлическим предметом, а затем сдвинуть плафон внутрь обшивки, что позволит вынуть лампу с цоколем W5W.

При отпирании крышки багажного отделения включается светильник, расположенный на левой боковой обшивке. Для доступа к лампе необходимо надавить на фиксатор рассеивателя, а затем сдвинуть крышку в сторону спинки заднего ряда сидений. Внутри находится элемент W5W, для замены не требуется дополнительный инструмент.

Замена ламп освещения номерного знака на Рено Дастер

Для проверки работоспособности лампочек освещения номерного знака на Рено Дастер достаточно включить габаритные огни. Лучше всего это делать в темное время суток. Над задним номерным знаком стоят два небольших плафона, внутри которых располагаются небольшие лампочки типа W5W, вот их и предстоит заменить. Операция не сложная. Вам потребуется только шлицевая отвертка.

Далее фотографии с подробной инструкцией. Два плафона освещения номерного знака расположены в нише двери багажника. Левый и правый плафоны взаимозаменяемы.

Тонкой шлицевой отверткой нажимаем на пластмассовый фиксатор плафона.

Вынимаем фонарь из отверстия двери багажного отделения. При этом габаритные огни должны быть выключены, во избежания короткого замыкания. Шлицевой отверткой поддеваем лампу.

Вынимаем лампочку из контактных зажимов.

Устанавливаем новую лампу W5W в обратной последовательности.

Иная оптика Рено Дастер

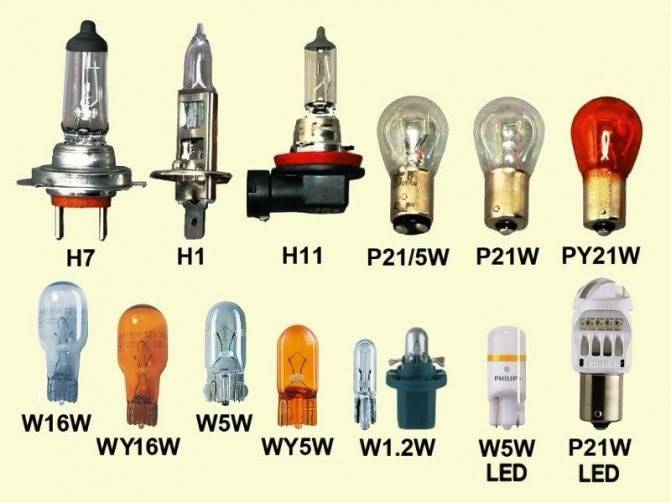

На автомобилях Renault Duster установлены дополнительные светотехнические приборы:

Передние противотуманные огни, оснащенные лампами стандарта H16 (после рестайлинга) или H11 (на машинах до 2015 г.). Следует учитывать, что использовать H11 вместо H16 нельзя, поскольку при проведении модернизации были внедрены рассеиватели из пластика. Запрещено устанавливать изделия H8 вместо H16 (отличаются повышенной мощностью и цоколем, требующим доработки), поскольку перегрев приводит к разрушению отражающего слоя. Для замены требуется частичное снятие бампера и подкрылков передних колес.
Передние указатели поворота, оборудованные деталями с оранжевой колбой и цоколем PY21W.
Задние комбинированные фонари, оснащенные лампами P21/5W (с 2 нитями, используются для обозначения габаритов и индикации торможения), P21 для задней противотуманной фары и сигнала заднего хода, PY16W для указателя направления поворота. На машинах после модернизации 2015 г. устанавливаются светодиодные габаритные огни, рассчитанные на весь срок эксплуатации. Для индикации торможения введены изделия стандарта P21 с единой нитью накаливания. Для замены требуется снятие комбинированного фонаря и держателя лампочек.
Повторители поворота в передних крыльях оборудованы индикаторами WY5W. Для замены необходимо поддеть корпус плафона, а затем повернуть против часовой стрелки относительно патрона.
На верхней кромке крышки багажника предусмотрен дополнительный сигнал торможения с деталью W16W со спиралью накаливания, которая перегревает и деформирует красный пластик рассеивателя (многие владельцы устанавливают светодиодный элемент).
На машинах, собранных после 2015 г., для подсветки регуляторов климатической установки применен элемент с пластиковым цоколем W1.2W. Для замены потребуется частично разобрать центральную часть панели приборов.

Ближний свет в авто

Головные фары на Renault Duster оборудованы раздельными лампами накаливания для ближнего и дальнего света. После проведения рестайлинга завод ввел дневные ходовые огни, снизившие нагрузку на лампы ближнего света.

Подходящие лампы

Для головного освещения используют лампы с металлическим цоколем стандарта H7, имеющие мощность 55 Вт и снабженные прозрачной колбой. Поскольку фары не оснащены системой очистки потоком жидкости, то применение ксеноновых источников света не допускается. Запрещено использовать светодиодные элементы как не соответствующие правилам эксплуатации транспортных средств.

Аналоги оригинальной оптики

Концерн Renault не производит лампы для своих автомобилей. В упаковке с оригинальной маркировкой могут находиться детали:

Замена ламп ближнего света

Для проведения ремонта необходимо:

Заглушить двигатель и выключить габаритное освещение.
Открыть капот, а затем снять резиновую крышку большего диаметра.
Аккуратно покачать патрон, извлекая элемент из рассеивателя.
Вынуть лампу, а затем вставить новую деталь. При монтаже необходимо использовать нитяные перчатки, поскольку отпечатки пальцев на колбе приводят к появлению черных пятен и неравномерному нагреву.
Вернуть патрон на место и установить защитную крышку, а затем проверить работу светотехники.

Категорически запрещено использовать элементы с разными рабочими характеристиками (например, устанавливать в левую фару изделие с повышенной светоотдачей, а в правой применять стандартный элемент).

Номерная подсветка Рено Дастер

Государственный номерной знак на автомобиле оборудован системой подсветки, обеспечивающей видимость символов в темное время суток. Лампы оборудованы прозрачными плафонами, формирующими направленный поток света.

Какие диоды используются

Производитель использует элементы с прозрачной колбой и вольфрамовой нитью накаливания, оснащенные цоколем стандарта W5W (без металлической крепежной втулки). Допускается установка светодиодных изделий аналогичного формата (например Philips 11961ULW4X2 с цветовой температурой 4000K), улучшающих видимость символов в условиях тумана или в дождливую погоду.

Расположение осветительных элементов

Источники света установлены на крышке багажного отделения над нишей для регистрационного знака. Производитель предусмотрел использование на Рено Дастере 2 плафонов (для улучшения видимости символов).

Как заменить самостоятельно

Для выполнения ремонта необходимо:

Вставить плоское жало отвертки или узкой монтажной лопатки в выемку.
Надавить на инструмент вниз, вытягивая корпус плафона из посадочного гнезда (узел удерживается металлической пружиной, которая со временем окисляется и затрудняет снятие светильника).
Вынуть сгоревшую лампу из патрона, вставить новый элемент и произвести сборку в обратной последовательности.

Примерная стоимость работ

Себестоимость самостоятельного ремонта составляет от 14 до 540 руб. (при использовании стандартных изделий и светодиодных). В редких случаях требуется замена плафона подсветки (артикул 8200013577), который обойдется владельцу в 570-630 руб. (цена зависит от срока доставки). Вместо оригинальной детали можно установить аналог от компании TYC (каталожный номер 15-A387-00-9B, стоимость от 295 руб.).

Иная оптика Рено Дастер

На автомобилях Renault Duster установлены дополнительные светотехнические приборы:

Передние противотуманные огни, оснащенные лампами стандарта H16 (после рестайлинга) или H11 (на машинах до 2015 г.). Следует учитывать, что использовать H11 вместо H16 нельзя, поскольку при проведении модернизации были внедрены рассеиватели из пластика. Запрещено устанавливать изделия H8 вместо H16 (отличаются повышенной мощностью и цоколем, требующим доработки), поскольку перегрев приводит к разрушению отражающего слоя. Для замены требуется частичное снятие бампера и подкрылков передних колес.
Передние указатели поворота, оборудованные деталями с оранжевой колбой и цоколем PY21W.
Задние комбинированные фонари, оснащенные лампами P21/5W (с 2 нитями, используются для обозначения габаритов и индикации торможения), P21 для задней противотуманной фары и сигнала заднего хода, PY16W для указателя направления поворота. На машинах после модернизации 2015 г. устанавливаются светодиодные габаритные огни, рассчитанные на весь срок эксплуатации. Для индикации торможения введены изделия стандарта P21 с единой нитью накаливания. Для замены требуется снятие комбинированного фонаря и держателя лампочек.
Повторители поворота в передних крыльях оборудованы индикаторами WY5W. Для замены необходимо поддеть корпус плафона, а затем повернуть против часовой стрелки относительно патрона.
На верхней кромке крышки багажника предусмотрен дополнительный сигнал торможения с деталью W16W со спиралью накаливания, которая перегревает и деформирует красный пластик рассеивателя (многие владельцы устанавливают светодиодный элемент).
На машинах, собранных после 2015 г., для подсветки регуляторов климатической установки применен элемент с пластиковым цоколем W1.2W. Для замены потребуется частично разобрать центральную часть панели приборов.

Ближний свет в авто

Головные фары на Renault Duster оборудованы раздельными лампами накаливания для ближнего и дальнего света. После проведения рестайлинга завод ввел дневные ходовые огни, снизившие нагрузку на лампы ближнего света.

Подходящие лампы

Для головного освещения используют лампы с металлическим цоколем стандарта H7, имеющие мощность 55 Вт и снабженные прозрачной колбой. Поскольку фары не оснащены системой очистки потоком жидкости, то применение ксеноновых источников света не допускается. Запрещено использовать светодиодные элементы как не соответствующие правилам эксплуатации транспортных средств.

Аналоги оригинальной оптики

Концерн Renault не производит лампы для своих автомобилей. В упаковке с оригинальной маркировкой могут находиться детали:

Замена ламп ближнего света

Для проведения ремонта необходимо:

Заглушить двигатель и выключить габаритное освещение.
Открыть капот, а затем снять резиновую крышку большего диаметра.
Аккуратно покачать патрон, извлекая элемент из рассеивателя.
Вынуть лампу, а затем вставить новую деталь. При монтаже необходимо использовать нитяные перчатки, поскольку отпечатки пальцев на колбе приводят к появлению черных пятен и неравномерному нагреву.
Вернуть патрон на место и установить защитную крышку, а затем проверить работу светотехники.

Категорически запрещено использовать элементы с разными рабочими характеристиками (например, устанавливать в левую фару изделие с повышенной светоотдачей, а в правой применять стандартный элемент).

Заключение

Вот таким образом, за двадцать три минуты я устранил претензии, которые были предъявлены работниками пункта ТО к моему авто.

Три минуты было потрачено на просмотр книги по «Ремонту и обслуживанию Рено Дастер», пятнадцать минут, для того чтобы съездить в автомагазин за лампами и пять минут на замену.

Других претензий к состоянию автомобиля нет, лист осмотра получен, едем оформлять страховой полис ОСАГО.

Но я к этим специалистам не отношусь, скажу больше, даже при замене лампочки в квартире, я просто отключаю комнатный «выключатель», а не выхожу на площадку что бы выкрутить пробки. Наверняка этим действием я нарушаю правила ТБ, но уж такой я человек.

На этом разрешите откланяться, читайте статьи, подписывайтесь на блог, задавайте вопросы, оставляйте отзывы. Всегда рад на них ответить. С уважением Вячеслав.

Два года назад за 485руб на Али были куплены светодиодные фонари подсветки заднего номера для Renault/Twingo/Clio/Megane/Lagane.

Всё как то не складывалось их поставить.Но звезды сложились в эти выходные.

В качестве коннектора замечательно подошел разъем питания от флопика

Прикручиваем его параллельно штатному разъему

герметизируем соединение казанским геметиком

Перфекционисты конечно скажут, что фонарики не совсем подходят на Дастер и при установке есть щель, но мне на это пох

Штатные фонарики были вот в таком состоянии и соответственно уже не работали

На столе фонарики светят вот так
