Лада Ларгус замена ремня привода вспомогательных агрегатов 8 и 16 клапанов
Лада Ларгус замена ремня на двигателе с 8 и 16 клапанами отличается. Сегодня расскажем о замене привода вспомогательных агрегатов на обоих типах моторов Lada Largus. Производитель требует проводить замену раз в 60 тысяч километров или после 4 лет эксплуатации, если 60 тысячный рубеж не преодолен. Кроме того, схемы приводного ремня с кондиционером и без кондиционера отличаются. Обо всем этом наша сегодняшняя статья.
Замена ремня Лада Ларгус 8 клапанов с кондиционером
Схема ремня с гидроусилителем руля и кондиционером.
- 1 — шкив привода вспомогательных агрегатов
- 2 — натяжной ролик
- 3 — шкив насоса гидроусилителя руля
- 4 — шкив генератора
- 5 — шкив компрессора кондиционера
- 6 — опорный ролик
Натяжение ремня привода вспомогательных агрегатов Lada Largus с гидроусилителем руля и кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

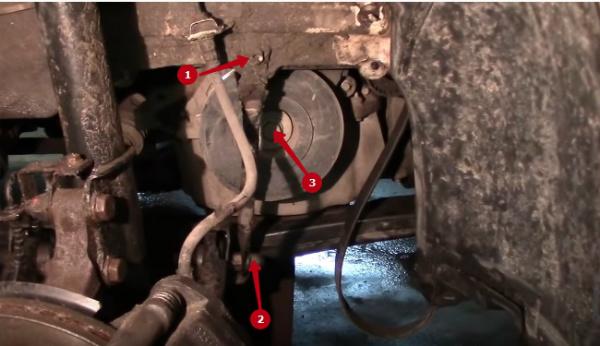

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.
Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.
Снимаем ремень привода вспомогательных агрегатов.
Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.
Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем болт с защитной крышкой ролика. Снимаем опорный ролик.
Аналогично отворачиваем болт крепления и снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины), головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства и снимаем натяжное устройство в сборе с роликом.
Автоматическое натяжное устройство в сборе на следующем фото
Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода
Внимание, очень важный момент! Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой
Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю, а внутренний ручей шкивов оставался свободным. Смотрим на следующее фото.
После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор из отверстия кронштейна ролика и углубления в корпусе натяжного устройства. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы проверить правильность положения ремня и функционирование натяжного устройства.
Замена ремня Лада Ларгус 8 клапанов без кондиционера
Схема ремня без кондиционера.
- 1 — шкив привода вспомогательных агрегатов
- 2 — натяжной ролик с кронштейном
- 3 — регулировочный болт
- 4 — болт крепления кронштейна натяжного ролика
- 5 — шкив генератора
- 6 — шкив насоса гидроусилителя руля
- 6 — приводной ремень
Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера нужно выполнять с применением специального приспособления на дилерском сервисе. Учитывая, что при самостоятельной замене ремень придется менять вне дилерского сервисного центра, покажем способ, при котором можно приблизительно оценить натяжение ремня.
Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия 10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.
Замена ремня ГРМ
Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой
При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент
После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

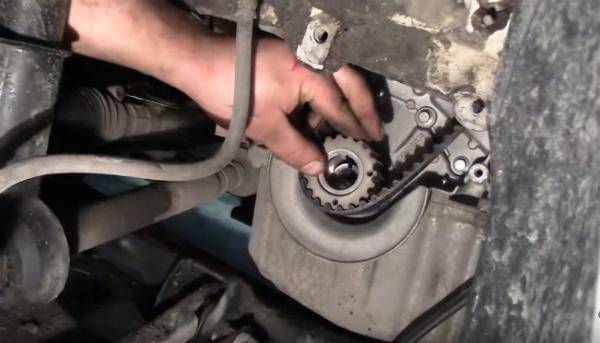

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

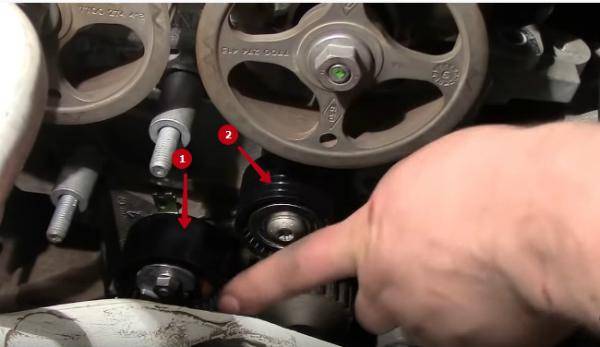

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

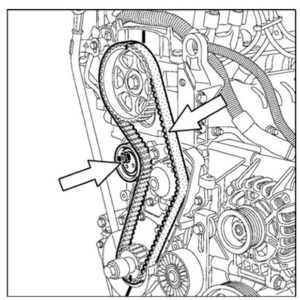

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.
Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.
Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.
После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.
После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.
Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.
Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2
После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
Печать
Упрощенный способ замены ремня ГРМ на Лада Ларгус к4м 16 клапанов
Данный способ на много проще но требует большего внимания.
Но если вы в себе уверены то вот описание.
- Мы не стопорим коленвал, не стопорим распределительные валы, не выковыриваем заглушки. Проворачиваем коленвал до того как отверстия в звездочках распредвала встанут приблизительно вертикально и наносим две метки на ремень и звездочки.

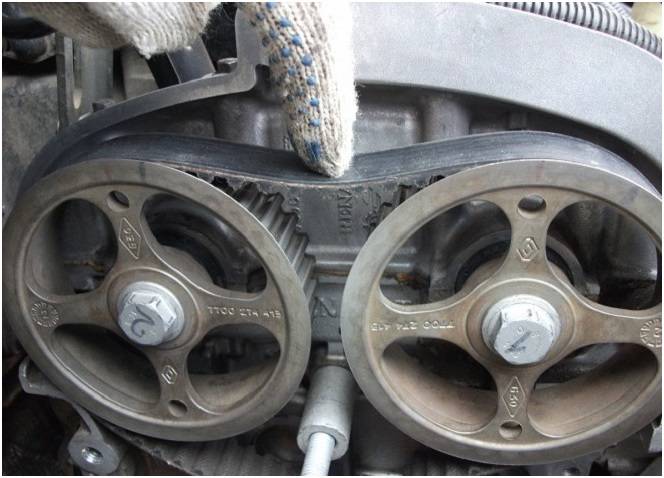

Метки на распредвалах.
- На звездочке коленвала шпонка должна смотреть на верх. Это буде примерно ВМТ, но еам тут точность и не нужна.
Шпонка коленвала.
- Так же ставим метку на звездочку и ремень ГРМ.
Метка на звездочке коленвала.
- Далее снимаем старый ремень и сложив между собой старый и новый ремень ГРМ переносим метки.
- Устанавливаем на место новый ремень совмещая метки на распредвалах и коленвале, натягиваем как указано выше.
- Проворачиваем коленвал два оборота для того что бы проверить не встречаются ли поршня с клапанами. Собираем все что разобрали.
Все очень просто, главное внимательность.
Когда проверять состояние масла
Естественно, не каждый автомобилист захочет часто проверять состояние масла. И все же, делать это придется, учитывая непростые российские условия эксплуатации. Как известно, проверяют масло с помощью мерного щупа – вытаскивают его, затем смотрят на цвет жидкости, потом оценивают его запах и содержимое.
Любые отклонения могут стать поводом для срочной замены масла. Среди этих отклонений выделим потемнение, специфический запах, наличие осадка в виде грязевых отложений, металлической стружки и т. д. Отметим еще несколько признаков, косвенно указывающих на то, что надо срочно проверить масло, и при необходимости его заменить:
- Внезапаное снижение мощности двигателя
- Мотор не способен развивать высокие обороты
- Чрезмерный расход топлива
- Высокий расход моторного масла
- Шум и вибрации, которых еще больше при повышенных нагрузках и на высоких скоростях
- При переходе на повышенную или пониженную передачу возникают заметные задержки
Процедура замены
Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.
Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.
Далее, независимо от типа мотора, следует сделать:
- Сорвать колёсные болты переднего колеса с правой стороны машины.
- Поднять кузов домкратом, установить подставку, снять колесо.
- Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
- Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.

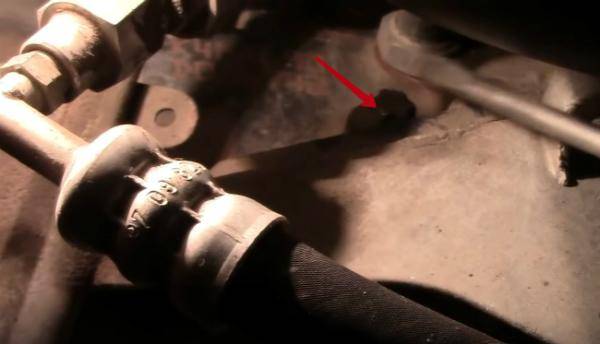

Пробка на фиксатор ВМТ
- Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
- Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
- Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
- Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.

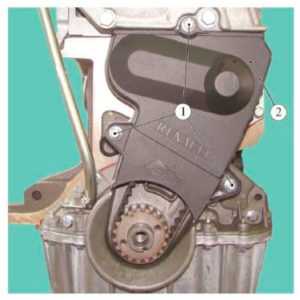

Защитная крышка на двигателе К7М
- Ставят на место с проставкой болт шкива на коленвал.
- После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.
МОТ 1489
Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение
Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ
Ещё раз проверяют совпадение установочных меток в приводе ГРМ
В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.
- Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
- Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
- Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.
Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.
Далее собирают всё в порядке, обратном разборке.
После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.
Метки
Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.
Метка коленвала
Метка распредвала
Упрощенный способ замены ремня ГРМ на Лада Ларгус к4м 16 клапанов
Данный способ на много проще но требует большего внимания.
Но если вы в себе уверены то вот описание.
- Мы не стопорим коленвал, не стопорим распределительные валы, не выковыриваем заглушки. Проворачиваем коленвал до того как отверстия в звездочках распредвала встанут приблизительно вертикально и наносим две метки на ремень и звездочки.
Метки на распредвалах.
- На звездочке коленвала шпонка должна смотреть на верх. Это буде примерно ВМТ, но еам тут точность и не нужна.
Шпонка коленвала.
- Так же ставим метку на звездочку и ремень ГРМ.
Метка на звездочке коленвала.
- Далее снимаем старый ремень и сложив между собой старый и новый ремень ГРМ переносим метки.
- Устанавливаем на место новый ремень совмещая метки на распредвалах и коленвале, натягиваем как указано выше.
- Проворачиваем коленвал два оборота для того что бы проверить не встречаются ли поршня с клапанами. Собираем все что разобрали.
Все очень просто, главное внимательность.
Проверка и натяжка ремня
Несколько слов о процессе натяжки ремня. На 16-клапанном моторе проверка натяжения осуществляется путем осмотра натяжного устройства.

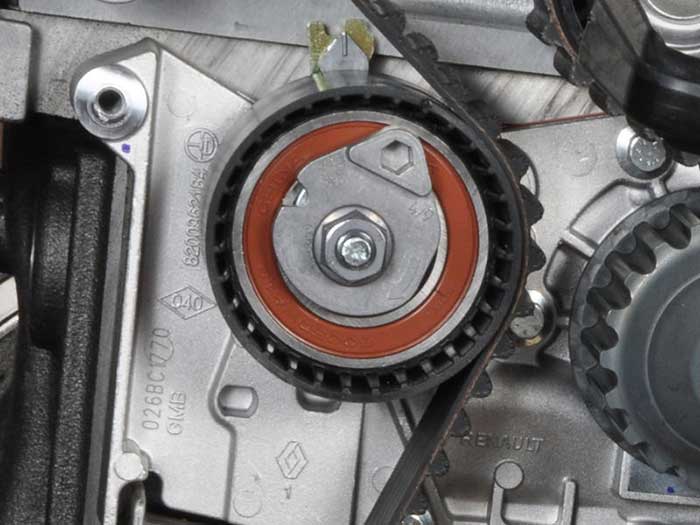

На нем имеются указатели, которые при нормальной натяжке приводного элемента должны быть совмещены.
Если верхний указатель ушел в сторону – это указывает на послабление или перетяжку ремня.
Чтобы отрегулировать натяжение, необходимо послабить гайку ролика и при помощи шестигранника провернуть ролик так, чтобы указатели совместились.
В 8-клапанных же агрегатах проверка натяжения осуществляется руками. Для этого берем пальцами ремень посредине участка между шкивом распредвала и помпой (К7М) или шестерни коленчатого вала (ВАЗ) и пытаемся его провернуть вокруг оси.
У нормально натянутого ремня угол поворота не должен превышать 90 град. Ниже показано на примере ВАЗ 2110.
Если угол поворота слишком маленький или большой – проводим натяжку путем послабления гайки натяжного ролика и проворота самого ролика специальным ключом.
Меняем ремень ГРМ Renault Logan
Ремень механизма газораспределения Рено Логан отличается достаточно небольшим ресурсом, поэтому момент, когда его необходимо менять, наступает после 60 тыс. км, которые проезжает машина.
Замена ремня ГРМ Рено Логан 8 клапанов (К7М)
Кроме набора инструментов, с помощью которых поршень 1-го цилиндра устанавливался в ВМТ, для манипуляций по замене ремня ГРМ Логан восьмиклапанного мотора используют ключ с размерностью 10 мм. Натяжитель проворачивается спецключом или круглогубцев с отогнутыми губками.
Действия при замене отработанного ремня Рено Логан:
После установки поршня в верхней мертвой точке рассоединяем колесо привода вспомогательных агрегатов и коленчатый вал.
Извлекаем нижнюю часть крышки ГРМ, закрепленную тремя болтами. (ссылка на источник фото)
Нанесите отметины, ориентируясь по которым, во время установки вы сможете определить корректное положение натягивающего элемента, после чего, ослабляя фиксирующую гайку, проворачиваем натяжитель по часовой стрелке.
В порядке очереди освобождайте от ремня шкивы водяного насоса, распределительного и коленчатого валов, а также механизм натяжителя
(ссылка на источник фото)
При смене натяжителя учтите, что элемент устанавливается отверстиями для ключа наружу.
Новый ремень фиксируют соответственно отмеченного стрелками направления движения элемента во время работы мотора, начиная с зубчатого шкива распредвала, затем переводят на шкивы водяного насоса, коленвала и натяжителя.
Проворачивая ролик против часовой стрелки, обеспечиваем натяжку ремня.
Затягиваем гайку фиксации натяжителя.
На коленчатом вале закрепите колесо, передающее движение механизмам вспомогательных элементов, 2 раза проверните вал и убедитесь в совпадении меток, регулирующих правильное положение шкивов распредвала и коленвала.
Обратите внимание на степень натяжения ремня ГРМ. Если ведущее звено перекручивается на 90 градусов и больше, натяжение ослаблено.
После совмещения меток и контроля натяжения снимаем шкив, которым приводятся в движения вспомогательные агрегаты;
Произведите установку всех демонтированных элементов.
Замена ремня газораспределения Logan 16 клапанов (К4М)
Замена ремня ГРМ на агрегированном шестнадцатиклапанным мотором Рено Логан производится инструментами, входящими в набор для установки поршня в ВМТ, с применением торцевой головки «на 10» и шестигранника 6 мм.
Как поменять ремень:
- После установки поршня ВМТ, снятием соответствующего болта демонтируйте колесо вспомогательных механизмов.
- Снимите крышку защиты ремня, вывернув соответствующие фиксаторы.
(ссылка на источник фото)
- Установите шестигранник в соответствующий паз натяжительного ролика, чтобы он не прокручивался при ослаблении гайки.
- После снятия ремня газораспределения избавьтесь от гайки крепления ролика.
- Снимите промежуточный ролик ремня, зафиксированный болтом и шайбой.
- Во время монтажа нового элемента натяжения выступом нужно попасть в паз мотора. Для затяжки гайки необходимо усилие 7Нм.
- Натягиваем ремень ГРМ Рено Логан.
- Фиксируя ролик шестигранником, нужно на 7-8 мм по часовой стрелке сдвинуть подвижную отметку, выступающую на внешней части корпуса натяжителя.
(ссылка на источник фото)
- Установите колесо, передающее движение вспомогательным механизмам, затем снимаются вспомогательные фиксирующие элементы коленвала и распредвала.
- Оберните 6 раз болт, крепящий колесо вспомогательных механизмов и коленчатого вала.
- Ослабляем гайку, отвечающую за фиксацию натяжительного механизма, подводим подвижную метку к неподвижной. Затягиваем крепление динамометрическим ключом, прикладывая усилие, равное 27 Нм;
- Методом установки поршня 1-го цилиндра Логан в ВМТ проверьте, правильно ли отрегулированы газораспределительные фазы;
- Соберите все демонтированные элементы.
Упрощенный способ замены ремня ГРМ на Лада Ларгус к4м 16 клапанов
Данный способ на много проще но требует большего внимания.
Но если вы в себе уверены то вот описание.
- Мы не стопорим коленвал, не стопорим распределительные валы, не выковыриваем заглушки. Проворачиваем коленвал до того как отверстия в звездочках распредвала встанут приблизительно вертикально и наносим две метки на ремень и звездочки.
Метки на распредвалах.
- На звездочке коленвала шпонка должна смотреть на верх. Это буде примерно ВМТ, но еам тут точность и не нужна.
Шпонка коленвала.
- Так же ставим метку на звездочку и ремень ГРМ.
Метка на звездочке коленвала.
- Далее снимаем старый ремень и сложив между собой старый и новый ремень ГРМ переносим метки.
- Устанавливаем на место новый ремень совмещая метки на распредвалах и коленвале, натягиваем как указано выше.
- Проворачиваем коленвал два оборота для того что бы проверить не встречаются ли поршня с клапанами. Собираем все что разобрали.
Все очень просто, главное внимательность.
Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. LYNX PK1300 аналог 21126100604086
Магазин запчастей Lada-ВАЗ SHOP предлагает вам купить автозапчасть Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. PK1300 в наличии в Белгороде.
Также в нашем автомагазине вы можете найти аналоги запчасти Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. в наличии с оригинальным номером 21126100604086.
Отзывы о Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. PK1300 вы можете найти на нашем сайте интернет магазина Lada-ВАЗ SHOP в Белгороде.
Применимость запчасти: PK1300 Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. применяется на следующих автомобилях: Lada Largus GRANTA Kalina Granta Priora Granta Priora Kalina
Производитель запчастей LYNX изготовил Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. в соответствии со всеми требованиями.
Автозапчасть Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. с оригинальным номером 21126100604086 является примером высокого качества, несмотря на то, что производитель LYNX установил для нее свой внутренний артикул PK1300.
Купив запчасть Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. PK1300 в Белгороде, от производителя LYNX, вы можете быть уверены, что ваш Lada-ВАЗ прослужит вам долго.
Назначение ГРМ и конструктивные особенности
Для осуществления подачи топливной смеси в камеру сгорания и вывода отработанных газов служат клапаны, которого являются частью газораспределительного механизма. Клапанов может быть 8 — для моторов с одним распределительным валом, или 16 — для двигателей с двумя распредвалами, в зависимости от модели.
Клапаны
Важным элементом в ГРМ являются клапаны, которые делятся на впускные и выпускные. Диаметр впускного клапана делается больше выпускного. Это позволяет сократить время заполнения камеры сгорания топливной смесью и увеличить коэффициент наполнения. Впускной клапан управляет потоком смеси с низким давлением, следовательно, обеспечивает меньшую скорость заполнения. Выпускной работает в условиях высокого давления, позволяющего быстро освободить камеру сгорания. Поэтому для оптимальной эксплуатации ДВС впускной клапан должен иметь диаметр порядка 45% от диаметра поршня, выпускной — около 38%.
С целью оптимизации работы клапанного механизма на внешней стороне клапана под углом 45 градусов сделана фаска. Аналогичная фаска, или седло, есть и у отверстия, которое закрывает клапан на головке блока. Для обеспечения герметичности клапана и седла их притирают с использованием специальных абразивных порошков.
К материалам, из которых изготавливаются клапаны, предъявляют особые требования. Особенно это относится к выпускным механизмам, имеющим более высокую рабочую температуру. Как правило, это сплавы хрома, никеля, марганца и азотных соединений.
Штоки выпускных клапанов часто делают полыми и заполняют натрием, имеющим высокую теплопроводность и способным эффективно отводить тепло.
Распределительный вал и привод
Открытие клапанов в нужный момент осуществляется распределительным валом посредством рычага или рокера (коромысло). Рокер одним концом опирается на шаровую опору или на гидрокомпенсатор, вторым — на шток клапана. Эксцентрик — кулачок распредвала — надавливает на рокер примерно посредине его длины, передавая усилие клапану. В исходное состояние клапан возвращает пружина, находящаяся на оси его штока. Крутящий момент распредвалу сообщается посредством цепной или зубчатой ременной передачи.
В двигателях, устанавливаемых на Лада Ларгус, используются два конструктивных решения газораспределительного механизма: с одним распределительным валом и с двумя. Двигатели с двумя распредвалами все более широко применяются благодаря большей мощности из-за лучшего перемешивания и сгорания топливной смеси. Несмотря на преимущества двигателей с двумя головками, одноголовочные моторы так же широко используются по причине своей простой конструкции, надежности и небольшой стоимости.
Привод
Крутящий момент распредвалу передается посредством ременного привода. Он не требует смазки, ремень легко устанавливается на шкивы, менее инерционен, тише работает. К недостаткам можно отнести ограниченный ресурс: около 150 тысяч км. Тем не менее, такой механизм находит все более широкое применение благодаря меньшей стоимости и легкости в обслуживании. Дальше мы будем рассматривать только привод ГРМ с ременной передачей.
К его элементам следует также отнести натяжной ролик, используемый для натяжения ремня ГРМ. На привод газораспределительного механизма большое влияние оказывает сила его натяжения. Чрезмерное усилие приводит к интенсивному износу деталей ГРМ, подшипников, шкивов, водяного насоса, генератора, натяжителя. От сильного натяжения ремень растягивается, что также сокращает срок его службы.
Слабое натяжение может привести к проскальзыванию ремня по зубчатым шкивам газораспределительных валов, нарушению фаз газораспределения и, как следствие, ухудшению работы двигателя.
Натяжители ремня ГРМ, в зависимости от типа и конструкции, обладают различным ресурсом и требуют замены при пробеге, указанном в руководстве по эксплуатации автомобиля. Наиболее распространенные, простые и, следовательно, надежные натяжители — это механические ролики, которые подразделяются на эксцентриковые и ползунковые. На автомобилях отечественного автопрома в основном устанавливаются эксцентриковые натяжители. Срок их службы сравним со сроком службы ремня ГРМ, поэтому их рекомендуют менять одновременно. Часто ремни газораспределительного механизма и ролик-натяжитель продаются как один ремкомплект. При замене ремня ГРМ целесообразно заменить и водяной насос-помпу, вне зависимости от ее состояния.
Ход работ по замене ремня ГРМ 16 клапанного K4M
Загоните автомобиль в гараж со смотровой ямой, снимите правое переднее колесо, брызговик подкрылка. Опустите автомобиль на опоры. Откроется доступ к шкиву коленвала (1), ремню генератора (2), натяжному ролику (3).
Начало замены
Ключом на 13 или 15 мм (зависит от модели авто) оттяните натяжной ролик, снимите привод генератора.
Затем находим заглушку отверстия для стопорения КВ, головкой на 14 откручиваем ее.
Снизу подпираем домкратом картер, откручиваем 6 болтов крепления правой опоры К4М головкой на 16.
Снимаем воздушный ресивер (с другой стороны двигателя). Откроется доступ к заглушкам распределительных валов. Протыкаем по центру отверткой, отковыриваем.
Теперь внимание! Проворачиваем КВ до тех пор пока прорези концов РВ не станут горизонтально. Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ
Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ.
После того, как вставили стопорный болт, закрутили от руки до упора, чуть поверните коленвал и он зафиксируется. После этого специальным приспособлением фиксируем РВ.
Откручиваем крепление тяги (1) и (2), отбрасываем тягу. Дальше откручиваем шкив КВ (3) и снимаем его.
Снятие ремня ГРМ
Снимаем пластиковую крышку, а затем металлическую часть. Пластиковая держится на 4 болтах. Металлическая крышка имеет 3 болта и 2 гайки на 13 мм. Откручивать неудобно приходится приподнимать или опускать двигатель.
После снятия крышек, откроется доступ к натяжному ролику. Проставьте маркером метки положения стрелки. Снимите ремень, снимите натяжной и направляющий ролик (снимается со втулкой).
Затем съемником снимаем шестеренку с коленвала.
Проверьте состояние ролика водяной помпы.
Установка нового ремня ГРМ по меткам
Перед обратной сборкой проверьте снятые узлы, замените на новые из комплекта, проверьте состояние сальников коленвала, помпы. Прочистите посадочные места. Ставим новый натяжной ролик (1). Будьте внимательны, на нем есть прорезь, надо, чтобы она совпала в паз. Накручиваете от руки гайку, затем ставите направляющий ролик (2), крепите до конца.
Заводим ремень ГРМ К4М. Сначала надеваем на шестерни распределительных валов, пропускаем на ленивец, шестерню помпы, натяжитель. Свободная петля ремешка опустится вниз. Совет: проверьте положение КВ, наживите болт с контргайкой, пробуйте слегка провернуть по часовой стрелке. Вал упрется. Аккуратно выверните болт. Прорезь под шпонку находится строго вертикально оси вала.
Ставим шестеренку коленвала. Можно чуть приподнять двигатель, чтобы легче было насадить шестерню на вал.
Делаем натяжку: вставляем шестигранник (1), проворачиваем по часовой стрелке эксцентрик (2), смотрим, чтобы флажок (3), совместился с прорезью, (4) затягиваем болт крепления до упора.
Снимаем стопорный винт с коленчатого вала, приспособление с распредвалов. Делаем один оборот коленвала, смотрим совмещение прорезей РВ. Приспособление опять должно войти в прорези, что означает правильную установку.
Сборка
Сначала ставим металлическую крышку, затем пластмассовую крышку. Для удобства крепления можно слегка приподнимать или опускать двигатель К4М. Не забываем про заглушки коленвала, РВ. Надеваем шкив привода генератора на коленвал, заодно меняем ремень генератора. Ставим остальные элементы разборки на свои места. Проверяем уровень масла, охлаждающей жидкости, подсоединяем клемму аккумулятора, включаем зажигание. Проверяем работу К4М на холостых оборотах, в движении на скорости.
Как демонтировать ремень?
- Перед выполнением действий определяем позицию, в которой присутствуют распределительные валы.
- С этой целью демонтируем резонатор воздушной впускной магистрали и извлекаем заглушки, которые присутствуют в специальных проемах на левом торце головки блока. Удаление заглушек удобно осуществлять с помощью отвертки.
- Теперь, вращая коленвал, достигаем положения распределительных валов, когда их метки, нанесенные на торцы шестерен, будут совпадать с верхней плоскостью поверхности головки (смотреть с торца мотора).
- Для обездвиживания распределительных валов применяем приспособление, устанавливаемое в соответствующие пазы на обозначенных валах.
- Чтобы проверить корректность позиции коленчатого вала, прибегаем к помощи отверстия, находящегося под датчиком мониторинга давления масла внутри агрегата. В нормальном режиме данное отверстие закрыто посредством заглушки.
- После выворота протекционной пробки в отверстие вкручиваем контрольный болт, длина резьбовой части которого равно 75 мм, а размер и тип самой резьбы – «М10». Если коленвал занял правильную позицию, то наблюдаем возможность полного вкручивания данного болта, который впоследствии упрется в поверхность специальной площадки, расположенной на валу. Это действие также позволит зафиксировать вал от риска провернуться при ремонтных манипуляциях.
- Теперь ослабляем натяжение ременного передачи. С этой целью «вооружаемся» ключом 13-го размера и ослабляем гайку крепления натяжного ролика. Снятие напряжения в ремне производим путем поворота обозначенного ролика против хода часов.
- Ослабленный ремень полностью извлекаем с автомобиля LADA Largus.
- Далее пользуемся возможностью снятия натяжного механизма и опорного ролика (их также заменяем). Для демонтажа самого ролика привлекаем в свой инструментальный набор ключ типа «Торкс» с размером «Т50».
Замена ремня ГРМ в 16-клапанной версии Лада Ларгус
Подготовительный процесс к замене ременной передачи на 16-клапанном ДВС практически аналогичен ранее рассмотренной процедуре с 8-клапанной «четверкой».
- После вывешивания и обесточивания авто, демонтируем защиту картера ДВС.
- Устанавливаем под двигатель подходящую подпорку и производим демонтаж правой опоры при помощи ключа на «19».
- Далее необходимо демонтировать обе крышки защиты газораспределительного механизма, после чего заблокировать коленвал.
- После, при помощи ключа на «18» снимаем шкив привода вспомогательных агрегатов.
- Перед снятием самого ремня, необходимо установить поршень первого цилиндра в положение ВМТ. Для этого вращаем коленчатый вал за болт его шкива.
- Перед демонтажем старого ремня необходимо определить позицию, в которой находятся распредвалы.
- После, снимаем впускной резонатор и извлекаем заглушки из проемов на левом торце ГБЦ.
- Вращая коленвал, необходимо достичь положения распредвалов, когда их метки на торцах шестерен будут совпадать с верхней плоскостью поверхности головки, после чего следует обездвижить обозначенные валы.
- Для проверки корректности позиции коленвала, прибегаем к помощи отверстия под датчиком давления масла.
- После выворота пробки, вкручиваем в отверстие контрольный болт М10 с длиной резьбы 75 мм. Если коленчатый вал находится в правильной позиции, то болт вкручивается полностью.
- Теперь ослабляем натяжение ремня и гайку крепления натяжного ролика при помощи ключа на «13». Снятие механического напряжения в ремне производится путем поворота ролика против часовой стрелки.
Монтаж новой ременной передачи производится по обратному снятию алгоритму. Ролик в паре с натяжным механизмом заменяется новыми аналогами. При навеске ремня следует пользоваться подсказками в виде стрелок, нанесенных на изделие.
Корректную позицию вала необходимо проверять посредством вкручивания контрольного болта. Если все правильно, не забываем закрыть отверстие заглушкой.
