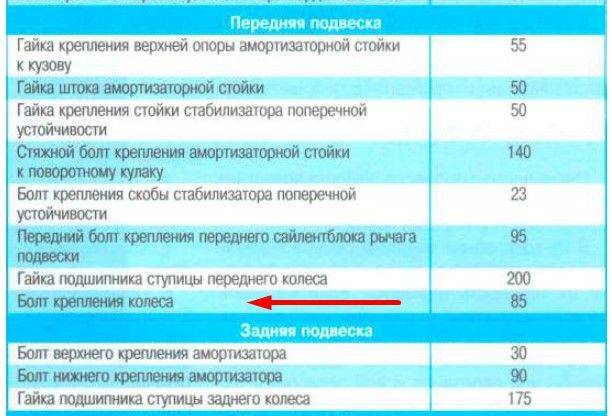

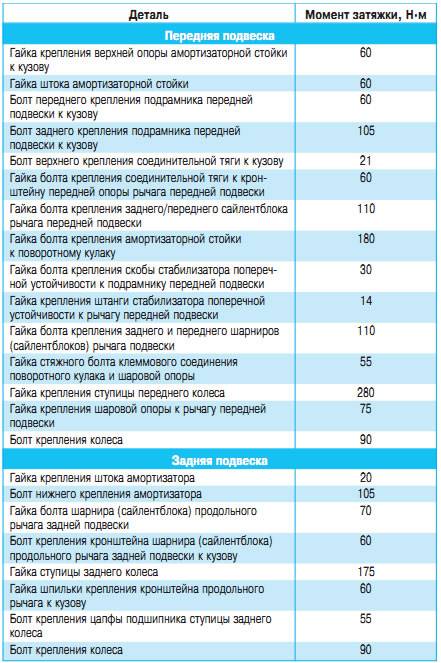

Момент затяжки переднего и заднего ступичного подшипника

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Артикулы детали для замены

Артикулы оригинальных ступичных шарикоподшипников от компании Renault:

• передняя ось – 402107049R;
• задняя балка – 432102069R;
• задняя рычажная подвеска – 402109533R.

Размеры подшипника

Габариты шариковых подшипников приведены в таблице.

Место установки	Код детали	Внешний диаметр, мм	Внутренний диаметр, мм	Ширина, мм
Подвеска колес передней оси	402107049R	80	42	39
Задняя балка	432102069R	62	30	48
Задняя рычажная подвеска	402109533R	77	42	39

Подходящие аналоги

Вместо оригинальных деталей могут устанавливаться узлы:

1. 1. Для передней подвески – шарикоподшипники производства компаний SKF (номер по каталогу – VKBA6682) или SNR (код – R15587).
   2. Для автомобилей с трансмиссией 4х2 в задних ступицах – детали от фирм SKF (каталожный номер – VKBA6799) или SNR (код – R155113).
   3. Для машин с системой полного привода (4х4) в задней подвеске – элементы от компаний SNR (код – R155114) или SKF (артикул – VKBA7000).

Средняя стоимость

Средняя стоимость деталей приведена в таблице.

Место установки	Оригинал, руб.	SNR, руб.	SKF, руб.
Передние ступицы	3250	2000	2300
Задняя балка	3050	2200	1400
Задняя рычажная подвеска	2300	2300	3700

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

• Чашечный съемник ступичных подшипников;
• Оправку для выпрессовки деталей;
• Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
• Ключ Торкс Т-40 (шестигранник);
• Отвертки, пассатижи;
• Молоток, зубило;
• Домкрат.

• Сначала ослабляем колёсные болты, а затем ступичную гайку.
• Устанавливаем автомобиль на домкрат, ставим подпорку.
• Открутив болты, снимаем колесо.
• Находим и вынимаем датчик скорости из кулака.

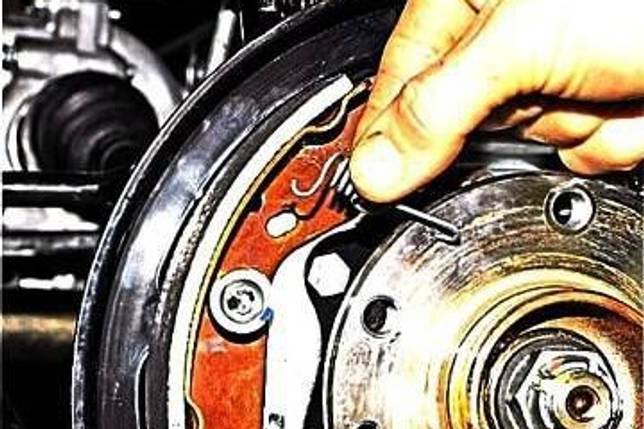

• Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
• Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

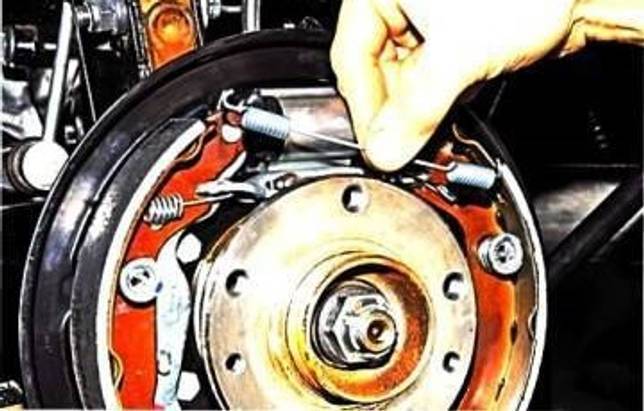

• Находим и снимаем отверткой верхнюю стягивающую пружину.
• Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

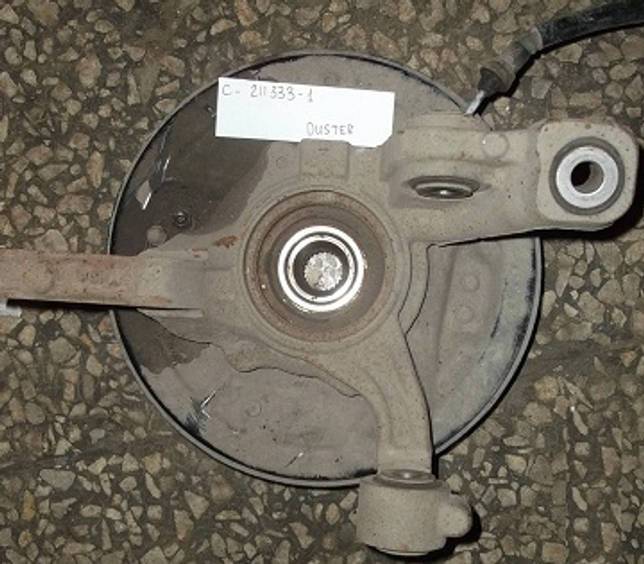

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

• Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
• Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
• Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

• Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.
• Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

• Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
• Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
• Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
• Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

• Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
• Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
• Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
• Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

• Установите кулак на плиту пресса, как показано на фото.
• Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
• Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

• Следующий шаг – это установка стопорного кольца в канавку корпуса.
• Потом в отверстие шарикоподшипника ступицы вставляется ступица
• Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
• После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

Узнал, как правильно выбрать зазор в паре — конусный подшипник + ступица, теперь делаю только так

Все ступичные подшипники конструктивно делятся на несколько групп.

Это узловое соединение особо остро реагирует на покрытие дорожного полотна и естественную манеру езды владельца, поэтому испытывает огромные нагрузки и быстро выходит из строя при несоответствии зазора.

Ощутить люфт можно сразу, после ухудшения в управлении авто, а именно:

• при явно-различимом присутствии гула подшипника;
• стуке узловой пары — подшипник + ступица.

Гул подшипника можно определить следующим образом.

Поддомкрачиваю автомобиль так, чтобы колесо приподнялось над поверхностью пола.

Затем, с заметным усилием, раскачиваю приподнятое колесо в горизонтальной и вертикальной плоскостях на проверку люфтов.

Для понимания исиной картины с подшипником, я раскручиваю колесо.

На оси колеса рожковым ключом затягиваю регулировочную гайку, чтобы выбрать все посадочные зазоры. Затем потихоньку отворачиваю гайку до появления радиального люфта на колесе. Почувствовав зазор, медленно затягиваю гайку до начала исчезновения биения в паре — конусный подшипник + ступица и, наконец, стопорю гайку. Делитесь своими способами, как вы выбираете зазор в этой паре. Нажмите «палец вверх» и подпишитесь на канал « Незнайка и ремонт

Источник

Причины неисправности ступичного подшипника

Силы трения – основной враг для шариков или роликов. Со временем смазка теряет свои качества и начинается истирание сферической поверхности элементов, заключенных внутри обойм. Признак – чрезмерный нагрев, нарастающий гул во время движения, металлический скрежет.

Выход из строя одного из элементов сборки: оси или ступицы непременно скажется на работе подшипника: увеличится сила ударов на обоймы, появится чрезмерная осевая и радиальные нагрузки.

Другие причины:

• экстремальная езда;
• плохие дорожные и климатические условия: грязь, пыль, выбоины;
• неправильная установка, регулировка, применение ударных способов при сборке узла.

Особенности затягивания ступичной гайки

Ни понимая с каким усилием затягивать колесные гайки лучше не браться за эту работу. Если их перетянуть, то произойдет поломка, а если не дотянуть, то в таком случае может произойти прокручивание, посадочное место под подшипником испортится. Все, кто не уверен в своих познаниях, могут использовать пружинный кантор, но можно обойтись и более простым способом. Воротки с трещоткой чаще всего не могут обеспечить достаточное усилие, а предназначенные для этого инструменты стоят дорого.

Чтобы не допустить поломки и правильно выполнить работу, для протяжки рекомендуется использовать рычаг длиной метр или чуть больше. Если на ступице автомобиля мелкий шаг резьбы может хватить усилия в 20 Нм плюс к этому необходимо будет сделать поворот ключа еще на 90°, в сумме такие усилия дадут очень приличный момент затяжки. Кто помнит физику может произвести простой расчет. Для этого необходимо знать свой вес и длину рычага. Значение в 20 Нм равно усилию два килограмма при длине рычага в метр.

Усилие, то с каким моментом затягивать ступичную гайку , зависит от индивидуальных особенностей транспортного средства. Рекомендации по затяжке даже одного и того же подшипника часто различаются. Они зависят от качества металла ступиц, прочности гаек, цапф, резьбы. Обычно 19-23 кгс/м достаточно. Если произойдет ослабление подшипника и зазор достигнет значения 0,06-0,08 миллиметров, это значительно повлияет на снижение ресурса всего механизма.

Специалисты много лет проработавшие в автосервисе рекомендуют через каждые 15-20 тысяч километров пробега подтягивать гайки ступиц. Полезно будет в таком случае их немного расслабить на один два оборота. Лучше всего чтобы автомобиль был приподнят домкратом при этом. Для осуществления данного процесса многие советуют применить трубчатый ключ, накидной, потому что у него толстые стенки и есть место под вороток, и он более мощный. Благодаря специальному переходнику получиться применить трубу.

Современные автомобили оборудованы обжимными гайками, которые не нужно контрить. На них есть пояски и они сами вдавятся в пазы цапфы. Не надо давить на ключ всем своим весом в сто килограмм, это фактически в два раза сильнее, чем необходимо. Зная точно какой момент затяжки ступичной гайки можно избежать потери колеса в пути, перед этим произойдет образование стука при поворотах, машина при этом может вылететь в кювет.

Момент затяжки переднего ступичного подшипника – это усилие, с которым затягивается гайка ступицы. Единицы измерения – Н*М (или кгс*м). Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:

• предотвращение углового смещения колец;
• снижение трения тел качения и дорожек качения;
• правильное распределение внутренних напряжений на сепараторы и обоймы.
• компенсация теплового расширения.
• увеличение угла контакта для осевых нагрузок.

В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника — это величина, на которую перемещается внутренние кольца относительного наружного. Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.

Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.

Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:

Замена подшипника задней ступицы в Рено Дастер 4х4

Дастершоп77 >> Копилка знаний >> Доработки, ремонт и полезная информация о Рено Дастер >> Замена подшипника задней ступицы в Рено Дастер 4х4

Принцип работы и механики практически всех автомобилей един: ДВС, ходовая, КПП и так далее. Соответственно проблемы даже у самых совершенных моделей одинаковые. Одной из самых «популярных» поломок при активной эксплуатации авто считается поломка ступичного подшипника. Симптоматика проблемы Когда разрушается задний ступичный подшипник в Рено Дастер 4х4, его следует заменять максимально быстро. Даже поврежденный элемент может окончательно сломаться на ходу, что вполне может спровоцировать аварию. Поврежденный ступичный подшипник определяется: нагрев колеса от центра без запаха разогретых тормозных колодок; сильные вибрации в задней части машины; нехарактерные шумы при движении; хорошо слышный хруст при проворачивании колеса (слышен даже при выключенном двигателе, если автомобиль прокатить вручную). Что потребуется для замены Логично, что понадобится новый подшипник задней ступицы Рено Дастер 4х4. Лучше выбирать оригинальную деталь, но это будет существенно дороже. На рынке присутствуют комплектующие от других производителей, но гарантия на них значительно короче, чем на «родные». Кроме это потребуется: гаечные ключи прямые на 18 и 21 мм; рожковый ключ 10 мм; ключ для тормозных трубок 11 мм; пневмогайковерт (головки 18, 21, 30 мм); динамометрический ключ; съемники подшипников; щипцы для снятия стопорных колец; вспомогательный  инструмент (молоток, плоскогубцы, зубило и т.д.). Остальные инструменты, которые могут понадобиться зависят от навыков самого автовладельца. Дополнительно лучше приготовить пару деревянных бруском (могут пригодиться при запрессовке), ветошь, смазка типа WD-40. Порядок замены детали Замена ступичного подшипника Рено Дастер – не самый сложный процесс, если автовладелец даже минимально ориентируется в ремонтных работах своего авто. Главное – придерживаться следующей схемы: Снять кулак со ступицей и тормозным блоком. Зажать в тисках кулак и выпрессовать саму ступицу молотком. Удары нужно производить в торец ступицы или через специальную выпрессовочную головку. Скорее всего, на детали останется внутреннее кольцо от подшипника. Сдвинуть его можно с помощью молотка и зубила. Перед этим ступицу нужно надежно закрепить в тисках за фланец. После двухзахватным съемником его можно окончательно снять. Вытащить стопорное кольцо из канавки кулака. После следует выпрессовать саму поврежденную деталь. До установки новой детали следует тщательно вычистить посадочное место в кулаке и место под стопорное кольцо. Зашлифовать повреждения от зубила на ступице натфилем. Установить новый элемент и аккуратно запрессовать его с помощью молотка или специального съемника для выпрессовки/запрессовки. Установить стопорное кольцо. Финальный этап – собрать ступицу, кулак и тормозной блок. Категории товаров, которые вам могут быть интересны на основании статьи «Замена подшипника задней ступицы в Рено Дастер 4х4»: Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Кратко о чем эта статья: Замена подшипника задней ступицы в Рено Дастер 4х4

Есть что добавить?Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл dustershop77@yandex.ru.

Другие статьи и записи: Также рекомендуем

Как проверить биение ступицы

Биение в ходовой части ассоциируется с проблемами тормозной системы. Это не всегда справедливо. Если рабочий ход педали тормоза сопровождается вибрацией, часто виновником является деформированная ступица. Исключить проблему в диске достаточно просто – стоит заменить на заведомо исправный или с противоположной стороны машины.

Если биение не исчезло необходимо проверить фланец. Для измерения понадобится:

1. ключ для откручивания болтов колеса;
2. штатив на магнитной платформе;
3. индикатор часового типа.

Последовательность процедуры:

1. Ослабить болты колеса.
2. Вывесить соответствующую сторону автомобиля.
3. Снять колесо.
4. Установить штатив индикатора на полу. Для жесткой фиксации магнитной платформы рекомендуется подложить металлическую пластину.
5. Установить микрометр на штатив. Упереть ножку во фланец.
6. Покрутить ступицу в обе стороны.

При отклонении индикатора больше 38 мкм необходимо заменить запчасть. Большое биение приведет к вибрации руля, педали тормоза. Это снижает эффективность управления автомобилем, увеличивает дисбаланс оси. Эксплуатация транспортного средства становится небезопасной.

Советы экспертов при выполнении регулировки

Для подтяжки рекомендуется приобрести динамометрический ключ.
Использование грубой силы (забивание молотком) при посадке запчасти недопустимо. Велика вероятность повреждения посадочного места, перекоса оси центров. Регулирования не даст результата.
Регулировку желательно проводить в теплое время года, отапливаемом гараже. Низкая температура приводит к искажению результатов замеров.
Люфт относится к тепловым зазорам

Важно строго соблюдать момент затяжки, описанной в документации.
Передний и задний подшипники часто различаются по конструкции. Недопустимо закручивание гаек с одинаковым моментом.
Вибрация руля, увод машины от прямой траектории не всегда свидетельствуют об увеличенном износе. Перед выставлением смещения важно исключить проблемы с другими системами автомобиля.
Рекомендуется всегда иметь несколько гаек в запасе.
Часто встречаются зажимные гайки с пластиковым фиксатором, предотвращающим ослабление.
Для точности измерений рекомендуется демонтировать тормозной суппорт

Колодки могут подпирать диск, искажая результаты замеров.
Перед регулировкой подшипника ВАЗ «Классика» желательно установить новую прижимную шайбу.

Перед выставлением смещения важно исключить проблемы с другими системами автомобиля.
Рекомендуется всегда иметь несколько гаек в запасе.
Часто встречаются зажимные гайки с пластиковым фиксатором, предотвращающим ослабление.
Для точности измерений рекомендуется демонтировать тормозной суппорт. Колодки могут подпирать диск, искажая результаты замеров.
Перед регулировкой подшипника ВАЗ «Классика» желательно установить новую прижимную шайбу.

Как сделать регулировку без спец. инструмента

Настроить нужный зазор можно без динамометрического ключа и даже без индикаторных приборов. Точность процедуры ниже, но при должной сноровке результат может быть приближенным к паспортному.

Подтяжка подшипников ступицы без динамометрического ключа:

• В данной статье в статье рассмотрен способ затяжки без динамометрического ключа.
• Способ без использования индикатора можно посмотреть на видео ниже.

Регулировка без индикатора:

Заключение

Передняя и задняя ступица – важнейший элемент ходовой, прямо влияющий на безопасность движения

При появлении первых признаков неисправности не стоит тратить время – важно сразу приступать к проверке и регулировке. Правильно настроенная ступица способна отработать до 100-110 тыс. километров

километров.

Лучшее на сайте:

Сохрани себе, пригодится!

Артикул для замены

Артикул подшипника передней ступицы ОРИГАНАЛ и ЗАМЕНЫ

Рено Дастер. Замена подшипника ступицы переднего колеса

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.

Работу проводим на ровной площадке. Операции по замене подшипников правого и левого колес аналогичны. Вывешиваем и снимаем колесо.

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…

…и снимаем ее. Устанавливаем колесо на место. Включаем стояночный тормоз и подставляем под колеса упоры. На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».

Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.

Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник. Вывешиваем и снимаем колесо.

Отсоединяем наконечник рулевой тяги от поворотного кулака (см. Замена наконечника рулевой тяги).

Снимаем датчик скорости вращения переднего колеса (см. Снятие датчика скорости вращения переднего колеса).

Снимаем диск и щит тормозного механизма (см. Замена диска тормозного механизма переднего колеса).

Выводим палец шаровой опоры из отверстия поворотного кулака (см. Снятие рычага и шаровой опоры).

Отсоединяем амортизаторную стойку от поворотного кулака (см. Снятие амортизаторной стойки и ее разборка). Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса. Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…

…то можно снять кулак в сборе с рычагом передней подвески…

…и разъединить их на верстаке.

Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит. Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !

…выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице. Зажимаем фланец ступицы в тисках. Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице. Затем в образовавшийся зазор вставляем захваты съемника…

…и спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака. Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака. Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.

Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак. После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…

…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо. Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

На Рено Дастер 4х4 (полный привод) задняя подвеска независимая, многорычажная. Кулак заднего колеса соединен с элементами подвески сайлент-блоками (см. устройство). Конструкция выполнена надежно, но задний ступичный подшипник подвергается высоким нагрузкам и износу. Вследствие этих и других причин, замена подшипника ступицы Рено Дастер –частая операция ремонта в задней подвеске.Подшипники задней ступицы у Рено Дастер 4х4 — шариковые радиально-упорные, закрытого типа. Внутри изделие заполнено густой смазкой, регулировка заднего шарикоподшипника выполняется путем затяжки гайки ступицы колеса.

Как можно отрегулировать ступичный подшипник

Далее разберём теорию и практику по регулировке. Выделим несколько важных моментов перед началом работ по регулировке:

• Подтяжка выполняется через определенный пробег.
• Диагностика состояния запчасти производится на каждой оси.
• Большая часть дефектов возникает вследствие естественного износа элементов.
• Вследствие больших механических нагрузок обоймы теряют округлость, что приводит к заклиниванию.

Понятие осевого зазора

Данная величина относится к первым, которая регулируется при обслуживании ступичного узла. Осевой зазор – это смещение в осевом направлении на определенное расстояние, при котором внешняя обойма сдвигается относительно внутренней с минимальным усилием.

Осевое расстояние определяет момент затяжки, с которым прижимается сборка. Этот параметр часто используют при расчете величины усилия закручивания гайки. Перетянутый сильным моментом подшипник имеет нулевой осевой показатель, что чревато перегревом при нагрузке.

В ступичных регулируемых узлах, процесс изменения осевого зазора происходит путём подтяжки гайки и измерения зазора.

Люфт и осевое смещение

Для роликов, шариков важно наличие определенного зазора. Это связано с тепловыми нагрузками, влияющими на узел во время его работы

Увеличение температуры влечет расширение металлических элементов.

Нулевой люфт:

Это верная дорога к преждевременному износу. Из-за отсутствия расстояния элементы испытывают чрезмерное трение. Компенсировать величину способен осевой люфт.

Большой люфт:

Факт наличия большого зазора будет способствовать постепенному разбиванию подшипника, тел качения и дорожек.

Вывод:

Размер осевого люфта в регулируемых узлах изменяется подтяжкой контргайки, а так же изменением ширины распорной втулки между двумя однорядными коническими подшипниками.

Подтягивая или отпуская гайку, подбирается оптимальный показатель свободного хода, требуемый для стабильной работы. Далее практика – как проверить и отрегулировать осевой зазор.

Проверка и регулировка осевого зазора

Измерения продольного смещения необходимо для предотвращения перетягивания, чрезмерного нагрева тел качения. Для процедуры понадобится:

1. штатив магнитный для крепления измерительного прибора;
2. динамометрический ключ;
3. индикатор часового типа.

Наличие микрометрического индикатора позволяет точно определить значение зазора и отрегулировать его. Затяжка выполняется динамометрическим ключом для контроля предельного момента, который, как правило стандартизирован для каждой модели авто.

Порядок работ:

1. Ослабить болты переднего или заднего колеса (зависит, где производится проверка).
2. Приподнять кузов домкратом.
3. Снять колесо, в отверстие крепления болта вкрутить штангу фиксации измерительного прибора.
4. Надеть индикатор на приспособление. Упереть ножку в торец цапфы.
5. Перемещая ступицу измерить отклонения стрелки. Разница между крайними положениям стрелки = осевой зазор.

При превышении величины необходимо произвести регулировку:

1. Затягивать гайку динамометрическим ключом на 20-25 градусов.
2. Поворачивать колесо в обоих направлениях.
3. Проверить осевой люфт.
4. Повторять операцию до тех пор, пока зазор не будет в допуске.
5. Застопорить крепеж вдавливанием грани в паз (законтрить).
6. Затянуть колесо болтами с нужной силой.

Посмотрите полезное видео:

Момент затяжки – зачем его соблюдать

Усилие затяжки – это сила, с которой фиксирующая гайка завинчивается по резьбе полуоси, цапфы. Правильно подобранный момент обеспечивает требуемую компенсацию осевого расстояния, исправную работу всей системы. Вследствие этого:

1. исключается угловое смещение обойм;
2. снижается износ шариков, роликов, дорожек;
3. равномерно распределяются нагрузки колеса;
4. существует запас на тепловое расширение при работе;
5. увеличивается пятно контакта тел качения при продольных нагрузках.

Должное осевое расстояние обеспечивает правильный натяг крепления. Несоблюдение момента ведет к ряду проблем:

1. перегрев;
2. подклинивание ступицы;
3. усиленный износ металла из-за чрезмерного трения;
4. выдавливание смазочного материала из рабочей поверхности.

Недотянутый подшипник колеса приводит к полной деформации и быстрому износу.

Подробная статья о моменте затяжки:

Для изучения темы рекомендуется прочитать материал: Момента затяжки ступичного подшипника.
