Датчик кислорода или лямбда зонд. Как разводят покупателей.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

• после останови двигателя из-под авто могут доноситься потрескивающие звуки;
• выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

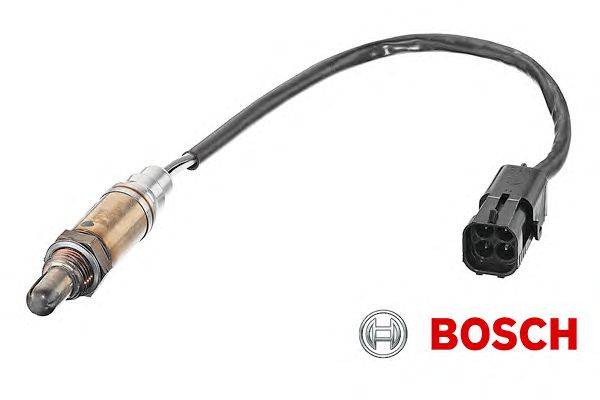

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус.

Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Зачем нужен лямбда-зонд

Чтобы дать ответ на этот вопрос, необходимо разобраться в физике сгорания горючего в моторе. Для эффективного сгорания топлива в двигателе требуется наличие двух компонентов – топливо и кислород. Топливо попадает в активную зону с помощью форсунок, подключенных к топливному баку. Уровень кислорода контролируется ДМРВ-устройством.

Физические эксперименты показывают – оптимальный уровень сгорания топлива достигается при наличии в активной зоне 14,7 частей воздуха и 1 части топлива. Это соотношение называют лямбда-соотношением, а обозначают его греческой буквой λ. Если в активной зоне кислород по отношению к топливу находится в пропорции ровно 14,7 к 1, то показатель λ приравнивают к единице.

Сценарии сгорания топлива в зависимости от того, достигается ли там оптимальное соотношение топлива/кислорода:

• λ меньше 1. В активной зоне наблюдается недостаток кислорода. Часть топлива не сгорает (недостает кислорода), что приводит к увеличение расходов топлива.
• λ равен 1. Это оптимальный сценарий. Топливо полностью сгорает в активной зоне, а мотор работает стабильно, без рывков.
• λ больше 1. В активной зоне топливо сгорает быстро, поскольку наблюдается его недостаток (тогда как кислорода наоборот много). Двигатель начинает работать рывками, что ухудшит функционирование машины.

Механика работы лямбда-зонда:

1. При работе двигателя внутреннего сгорания через форсунки происходит впрыскивание топлива (бензина, дизеля) в активную зону двигателя. При сгорании образуются газы, которые поступают в выпускной коллектор, имеющий форму трубы. Часть газов попадает на активную зону лямбда-зонда.
2. Устройство определяет количество кислорода в выхлопных газах и сравнивает его с нормативными показателями. Если кислорода содержится оптимальное количество (14,7 к 1), то ничего не происходит и устройство не подает сигнал на управляющий блок двигателя. Газы поступают в фильтрационную камеру (обычно это катализатор).
3. Если лямбда-зонд установил отклонение от нормативных показателей (в большую или меньшую сторону), то он подаст электрический сигнал на ЭБУ мотора. Потом блок подает сигнал на форсунки, что приводит к уменьшению или увеличению количества впрыскиваемого топлива. Теперь топливо сгорает и попадает на активную зону лямбда-зонда и цикл повторяется заново.
4. На многих современных машинах устанавливается не один, а два лямбда-зонда. Второе устройство ставится сразу после катализатора. Второй лямбда-зонд выполняет иную функцию – он позволяет определить качество очистки газов в катализаторе, чтобы при необходимости изменить его режим работы. Также он может подать знак водителю, что с устройством что-то не так.

Принцип работы лямбда-зонда

Как известно, в настоящее время пока ещё не изобретено способов, как повысить КПД технического устройства до 100%. Автомобильный двигатель не является исключением – в этом сложном агрегате существует немало узлов, в которых происходят энергетические потери. В частности, сгорание топливовоздушной смеси в цилиндрах происходит не полностью, о чём свидетельствует наличие в выхлопном газе остатков кислорода и углеводородов.

Так вот, лямбда-зонд как раз и представляет собой датчик, в задачи которого входит определение химсостава выхлопа. А если быть точнее – содержимого в нём кислорода. В норме этот показатель должен находиться в пределах 0.1-0.3%. Увеличение данного значения будет свидетельствовать о переобогащённой смеси, что для ДВС так же плохо, как и работа на обеднённой ТВС.

Лямбда-зонд в большинстве случаев устанавливается в оконечной части системы выпуска отработанных газов, перед и после выпускного коллектора (следует отметить, что вместо обычного глушителя в таких случаях присутствует его модифицированная разновидность – каталитический нейтрализатор).

Разумеется, прогресс не стоит на месте – конструкция лямбда-зонда постоянно совершенствуется. Двухканальная компоновка как более простая в изготовлении характерна для транспортных средств эконом-класса, а также автомобилей, производившихся, начиная с 80-х годов прошлого века. В настоящее время преобладают системы широкополосного типа – такой лямбда-зонд оказывает более положительное воздействие работу двигателя, поскольку умеет определять состав выхлопа с гораздо большей точностью.

Если перечислить, на что влияет лямбда-зонд в машине, то окажется, что улучшение качественного состава ТВС – это отнюдь не самоцель. Благодаря более эффективному горению смеси удаётся заметно увеличить общий ресурс силового агрегата, добиться ощутимого снижения расхода топлива, а также решить проблему нестабильной работы мотора на ХХ.

Если рассмотреть более детально, как работает лямбда-зонд, то оказывается, что он не может формировать однородный сигнал, поскольку сам принцип работы силового агрегата основан на генерации неоднородного количества циклов за единицу времени. Так что можно утверждать, что кислородный датчик в общем случае реагирует на отсутствие стабильности в функционировании мотора, и оповещение об этом бортового компьютера и является основной задачей этого устройства.

Проще говоря, кислородные датчики в режиме реального времени отсылают данные в ЭБУ (вернее, в блок бортового компьютера, специализирующийся на управлении работой топливной системой), а уже там происходит анализ этих данных. Он заключается в усреднении полученной информации и сравнении результата с эталонным значением. В качестве таковой принято считать стехиометрическую топливовоздушную смесь, в которой на 1 объёмную часть горючего приходится 14.7 объёмных частей атмосферного воздуха. Такое соотношение обозначается буквой λ и принимается за единицу. Если лямбда (вот и ответ на вопрос, почему устройство называется лямбда-зондом) меньше единицы – смесь обогащённая, то есть объёмная доля топлива больше единицы. В противном случае говорят об обеднённой ТВС.

ЭБУ корректирует работу топливной системы таким образом, чтобы коэффициент λ всегда был равен единице, благоприятствуя самому эффективному сгоранию топлива и повышению КПД двигателя до максимально возможного значения.

Если отключить лямбда-зонд, даже при идеально настроенном механизме подачи ТВС, со временем он будет сбиваться. А неоптимизированное сгорание горючего – это следующие неприятные моменты:

• перегрев силового агрегата;
• более быстрый износ всех компонентов системы выхлопа, включая каталитический нейтрализатор;
• увеличенный расход технических жидкостей (масла, горючего, ОЖ);
• быстрое прогорание клапанов, поршней, колец;
• заметное снижение мощности (тяги) мотора на всех режимах.

Поэтому так важно поддерживать кислородные датчики в исправном состоянии

Неисправен лямбда-зонд: причины и ремонт

Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.

Образование нагара

Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.

Устанавливается поломка по следующим признакам:

1. Двигатель работает небольшими рывками.
2. Часто пропадает зажигание.
3. Периодически мигает индикатор “Check Engine”.

Статья по теме: Горит Check Engine (ошибка двигателя): причины и лучшие решения проблемы

Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:

1. Демонтируйте устройство, аккуратно снимите защитный колпачок.
2. Налейте в емкость 80-100 мл ортофосфорной кислоты.
3. Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
4. Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
5. Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).

Перегрев устройства

Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.

Устанавливается перегрев по таким признакам:

• Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
• Серьезно растут расходы топлива.
• Ухудшается работа системы разгона и торможения.

Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).

Повреждение электропроводки

Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).

Повреждение электрической проводки устанавливается по таким признакам:

• Двигатель работает с перебоями, возможны проблем с зажиганием.
• Заметное увеличение расходов топлива.
• Периодически загорается индикатор “Check Engine”, но потом потухает.

В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.

Выход из строя нагревателя

Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:

• При повышенных нагрузках движок начинает глохнуть.
• Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
• Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).

Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

• Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
• Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
• Повышенный расход топлива. Потребление горючего может возрасти на 25-30%!
• Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
• Цвет свечей. На них при переобогащении смеси будет черный налет.
• Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
• Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Популярные марки:

Ford Focus, Toyota Corolla

Типичные причины поломки таковы:

• Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
• Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
• Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30–40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из‐за обрыва сигнального провода, а второй из‐за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно‐фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

1. Аккуратно распилить внешний корпус датчика.
2. Аналогичным образом распиливается второй датчик.
3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
4. Установить нагреватель в зонд, который будет применяться на автомобиле.
5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

1. Пропилить корпус на верхней части зонда.
2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
6. Установить на концы проводов снятые соединительные элементы.
7. Соединить проводку с ответными кабелями лямбда-зонда.
8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

1. Аккуратно спилить защитные колпачки.
2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Какие неполадки лямбда зонда отражает загоревшийся «CHECK ENGINE»

Список возможных неполадок в этом приборе достаточно длинный. Конечно, большая часть выявляется в процессе самодиагностики, о чем свидетельствует светящаяся лампочка CHECK. Но есть и такие виды неисправности (уменьшение чувствительности, замедление темпов действия), выявление которых под силу только автосканерам, в процессе тестирования.

Когда горит Чек, то, в случае с λ-зондом, это означает:

1. Некорректный сигнал или полное его отсутствие
2. Слабый сигнал
3. Задержка отклика датчика
4. Выход из строя нагревательного элемента
5. Низкий/высокий сигнал со второго датчика
6. Обрыв/замыкание цепи ДК №2
7. Сильное нагревание спирали накаливания на ДК №2
8. Сбой цепи нагревания ДК. Это самая распространенная ошибка, при появлении которой все предыдущие ошибки постепенно начинают проявляться

Каких видов бывают лямбда зонды?

Независимо от того, как работает датчик кислорода и в какой части системы он установлен, для получения электрического сигнала о составе выброса внутри предусмотрен твердый электролитический элемент. В зависимости от типа этого компонента различают следующие виды зондов:

• циркониево-оксидные, способные определить количество воздуха в топливе в относительной величине (больше/меньше);
• датчики с высокой чувствительностью, способные точно определить соотношение компонентов топливной смеси (Denso);
• титановые, которые работают без доступа атмосферного кислорода.

На автомобили устанавливают датчики, предназначенные для конкретной марки или модели, а также изделия универсальной конструкции. Последние не комплектуют оригинальным разъемом — его, увы, приходится искать отдельно.

Информацию о составе выхлопа на контроллер подают и датчики других видов, которые отличаются количеством контактов (1- 6), способом установки (резьба/фланец), а также узко- или широкополосные модели по диапазону измерения (до коэффициента 1,6). Все варианты подключаются и работают по аналогичной схеме с передачей сигнала в ЭБУ для корректировки состава топливовоздушной смеси и объема впрыска топлива.

Где находится ДК

Место дислокации ЛЗ рассмотрим на примере автомобиля «Лада Веста». Как правило, в выпускном коллекторе авто с 2-литровым силовым агрегатом работают два датчика кислорода:

Управляющий (верхний) датчик. Расположен под капотом, в верхней части выпускного коллектора, прилегающего к двигателю. Деталь ввернута в резьбовое отверстие перед катализатором Диагностический (нижний) контроллер. Находится под днищем. Обнаружить его можно на нижнем фланце выпускного тракта, то есть после катализатора. Собственно, диагностический сенсор «докладывает» ЭБУ о состоянии катализатора

В двигателях с моторами более 2 л устанавливают по 4 датчика на тех же местах, но попарно – слева и справа.

Проверка датчика кислорода

Обычно диагностика лямбда зонда производится с помощью вольтметра и омметра или мультиметра, который заменяет сразу оба эти тестера. Чтобы проверить накальную спираль регулятора необходимо отсоединить от колодки контакты 3 и 4 разъема (обычно это коричневый и белый провода) и подключить к их зажимам концы тестера. Если сопротивление спирали составляет не меньше 5 Ом, то это хороший знак.

Также проверка лямбда зонда мультиметром позволяет узнать чувствительность наконечника датчика кислорода. Чтобы узнать термоэлектрические параметры элемента необходимо включить и прогреть двигатель до 70-80 градусов. После этого:

• Доведите обороты двигателя до 3000 и удерживайте этот показатель на протяжении 3 минут, чтобы датчик разогрелся.
• Соедините минусовой щуп тестера (сигнальный провод) с массой машины, а второй – с выходом лямбда зонда.
• Проверьте показания тестера, данные должны варьироваться от 0,2 до 1 В и обновляться до 10 раз за секунду.
• Резко нажмите на педаль акселератора и отпустите ее, если мультиметр покажет значение в 1 В, а потом резко упадет на ноль, то лямбда зонд в порядке. Если данные на тестере не скачут при нажатии и отпускании педали, а показатели составляют порядка 0,4 – 0,5 В – это свидетельствует о необходимости замены датчика.

Если напряжения вообще нет, то, скорее всего, причина неисправности кроется в проводке, поэтому «прозвоните» мультиметром все провода, которые идут от выключателя зажигания к реле.

Полезно! Чтобы более точно уточнить характеристики чувствительности лямбда зонда потребуется профессиональное оборудование – осциллограф.

Если ваш автомобиль оснащен «умной» бортовой системой, то обратите внимание на сигнал «Check Engine», который может выдать следующие ошибки:

• 0130 – свидетельствует о том, что датчик выдает неверный сигнал.
• 0131 – очень слабый сигнал датчика.
• 0133 – лямбда медленно откликается.
• 0134 – нет вообще никакого отклика.
• 0135 – неисправность нагревателя лямбды.
• 0136 – заземление второго датчика замкнуло.
• 0137 – второй датчик выдает очень низкий сигнал.
• 0138 – через-чур высокий сигнал второй лямбды.
• 0140 – обрыв зонда.
• 1102 – невозможно считать показатели, так как сопротивление элемента слишком низкое или вовсе отсутствует.

Однако перед тем как проверить датчик кислорода лямбда зонд (видео этого процесса представлено ниже) с помощью специального тестера, обратите внимание на его внешний вид. Если на него налипли вещества, которые препятствуют его полноценной работе, то возможно удастся ограничиться ремонтом этого элемента
