Ручная диагностика
При проверке электронных систем через комбинацию приборов отображается не вся имеющаяся в памяти блоков информация. Для получения данных используют ручную диагностику с помощью внешнего сканера, который подключают к специальной колодке.
При проведении диагностики учитываются особенности работы электроники на Duster:
- Данные между блоками управления транслируются по цифровой шине CAN с использованием оригинальной кодировки Renault, имеющей максимальный приоритет.
- Дилерские сканеры поддерживают диагностический протокол Renault, позволяющий определять параметры работы электроники.
- Упрощенные приборы (например, утилиты для смартфонов) предусматривают использование протокола OBD II. В этом случае человек сможет проверить только некоторые параметры работы силового агрегата и считать коды ошибок, записанные в контроллер двигателя.
Последовательность процесса
Для получения информации необходимо:
- Подключить адаптер стандарта ELM327 к колодке диагностики (в зависимости от конструкции прибора питание подается автоматически от бортовой сети машины или включается принудительно).
- Осуществить сопряжение адаптера со смартфоном с установленной программой (например, при помощи протокола беспроводной связи Bluetooth).
- Проверить поддержку команд диагностики используемым адаптером с помощью утилиты ELM327 Identifier.
- Прочитать коды ошибок, записанные в памяти блока управления двигателем.
Расположение специального разъема
Колодка расположена внутри перчаточного ящика, штекер закрыт защитным пластиковым колпачком. Для доступа к элементу необходимо открыть крышку бардачка и вынуть посторонние предметы, мешающие подключению провода. На части машин разъем переносится владельцами в другое место (для повышения устойчивости к угону).
Специальные приборы для сканирования
Для считывания ошибок могут использоваться сканеры:
- Launch Autodiag (iDiag), получающий питание от бортовой сети проверяемого автомобиля.
- Launch x431 PRO, оснащенный сенсорным дисплеем диагональю 8″ и аккумуляторной батареей емкостью от 3000 мА*ч;
- комплекс Renault Consul 3, используемый в специализированных сервисах и дилерских центрах.
What does that mean?
This diagnostic trouble code (DTC) is a generic powertrain code, which means that it applies to OBD-II equipped vehicles. Although generic, the specific repair steps may vary depending on make/model.
The Powertrain Control Module (PCM) uses the Manifold Absolute Pressure Sensor (MAP) to monitor engine load. (NOTE: Some vehicles have a Barometric Pressure (BARO) sensor that is integral to the Mass Air Flow (MAF) sensor and do not have a MAP sensor. Other vehicles have a MAF/BARO and a redundant MAP sensor where the MAP sensor functions as a backup input in case of MAF failure.
The PCM supplies a 5 Volt reference signal to the MAP sensor. Usually the PCM also supplies a ground circuit to the MAP sensor as well. As the manifold pressure changes with load, the MAP sensor input informs the PCM. At idle the voltage should be 1 to 1.5 Volts and approximately 4.5 Volts at Wide Open Throttle (WOT). The PCM looks for any change in manifold pressure to be preceded by a change in engine load in the form of changes in throttle angle, engine speed, or Exhaust Gas Recirculation (EGR) flow. If the PCM doesn’t see any of these factors change while detecting a rapid change in MAP value, it will set a P0106.
A typical MAP sensor
Диагностика и решение проблем
Первым шагом в процессе устранения неполадок для любой неисправности является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.
Наиболее частой причиной кода неисправности P0560 является низкое напряжение аккумулятора, а также неполадки системы зарядки (неисправный генератор)
При проверке генератора, стоит обратить внимание на его ремень. Именно он, часто становится причиной неисправности
Проверка аккумулятора
Убедитесь, что аккумулятор полностью заряжен, проверьте наличие признаков накопления кислоты на клеммах. Кроме того, проверьте надежность соединений клемм и при необходимости очистите, отремонтируйте или замените клеммы.
Убедитесь, что все потребители электроэнергии выключены или отключены, и проверьте систему, чтобы убедиться, что батарея не разряжена. При обнаружении утечки изолируйте все цепи по очереди, чтобы определить виновную, и при необходимости отремонтируйте.
Проверьте аккумулятор под нагрузкой и замените его, если обнаружен дефект. Очистите все коды и повторно протестируйте систему, чтобы убедиться, что неисправность не возвращается. Если аккумулятор работает в соответствии со спецификациями, указанными в руководстве. В проводке не обнаружено никаких неисправностей, перейдите к проверке генератора.
Тестирование генератора
Убедитесь, что вся проводка подключена, подключите сканер ОБД-2 и проверьте выходную мощность генератора при работающем двигателе. Если показание на выходе генератора не превышает 14 вольт, возможно генератор неисправен, но нужно проверить проводку.
Проверьте все первичные и вторичные заземляющие соединения, чтобы убедиться, что все соединения исправны. Плохое заземление часто приводит к перегреву в точках подключения. Поэтому проверьте все кабельные наконечники на наличие признаков опаливания, ожога или искрения. При необходимости отремонтируйте.
Если код P0560 сохраняется, и в проводке нет неисправностей, но скорость заряда не соответствует указанным значениям, генератор неисправен. Однако это должно быть подтверждено сканером. Если сканер недоступен, следует использовать мультиметр для подтверждения неисправности генератора.
Прерывистая неисправность или сбой PCM
Описанные выше действия применимы к большинству транспортных средств, и они должны устранить код P0560. Однако, если код возвращается, вполне вероятно, что может присутствовать прерывистая неисправность. В этом случае придется дать возможность проблеме усугубиться, прежде чем можно будет произвести точную диагностику и окончательный ремонт.
Также существует вероятность того, что аномальное напряжение системы может повредить PCM, если PCM управляет выходом генератора. В таком случае необходимо заменить PCM, перепрограммировать его и проверьте автомобиль. Чтобы увидеть, возвращаются ли какие-либо коды.
Предназначение бортового компьютера
Бортовой компьютер представляет собой устройство, посредством которого осуществляется выведение информации, получаемой от ЭБУ автомобиля, на дисплей устройства в форме, понятной для человека. Таким образом, можно сказать, что такие устройства марки Престиж U12 является универсальным вспомогательным устройством, помогающим считывать всю полезную информацию о техническом состоянии автомобиля и не только.
С помощью бортового компьютера можно узнать такие важные параметры, как количество литров топлива в баке, скорость вращения коленчатого вала и многие другие сведения. Но, кроме этого, Престиж U12, который устанавливается на УАЗ Патриот самостоятельно, позволяет считывать все ошибки электронной и механической систем автомобиля. При отсутствии бортового компьютера такие ошибки выводятся на панель приборов и обозначаются в виде индикатора Check Engine. При этом владельцу автомобиля следует поспешить на компьютерную диагностику, чтобы уточнить неисправность и устранить ее. С появлением бортового компьютера Престиж U12 на УАЗ Патриот необходимость посещения СТО, где проводится компьютерная диагностика, отпадает. Все коды выводятся на дисплей в цифровом формате, а владельцу при этом потребуется узнать расшифровку этой ошибки и по возможности устранить ее. Хотя в большинстве случаев, возникающие коды не являются существенными, но если их не обнулить, то могут не функционировать некоторые узлы автомобиля.
В данном материале мы рассмотрим основные виды ошибок, выводимые на монитор бортового компьютера Престиж U12, и выясним, каким же образом можно их устранить.

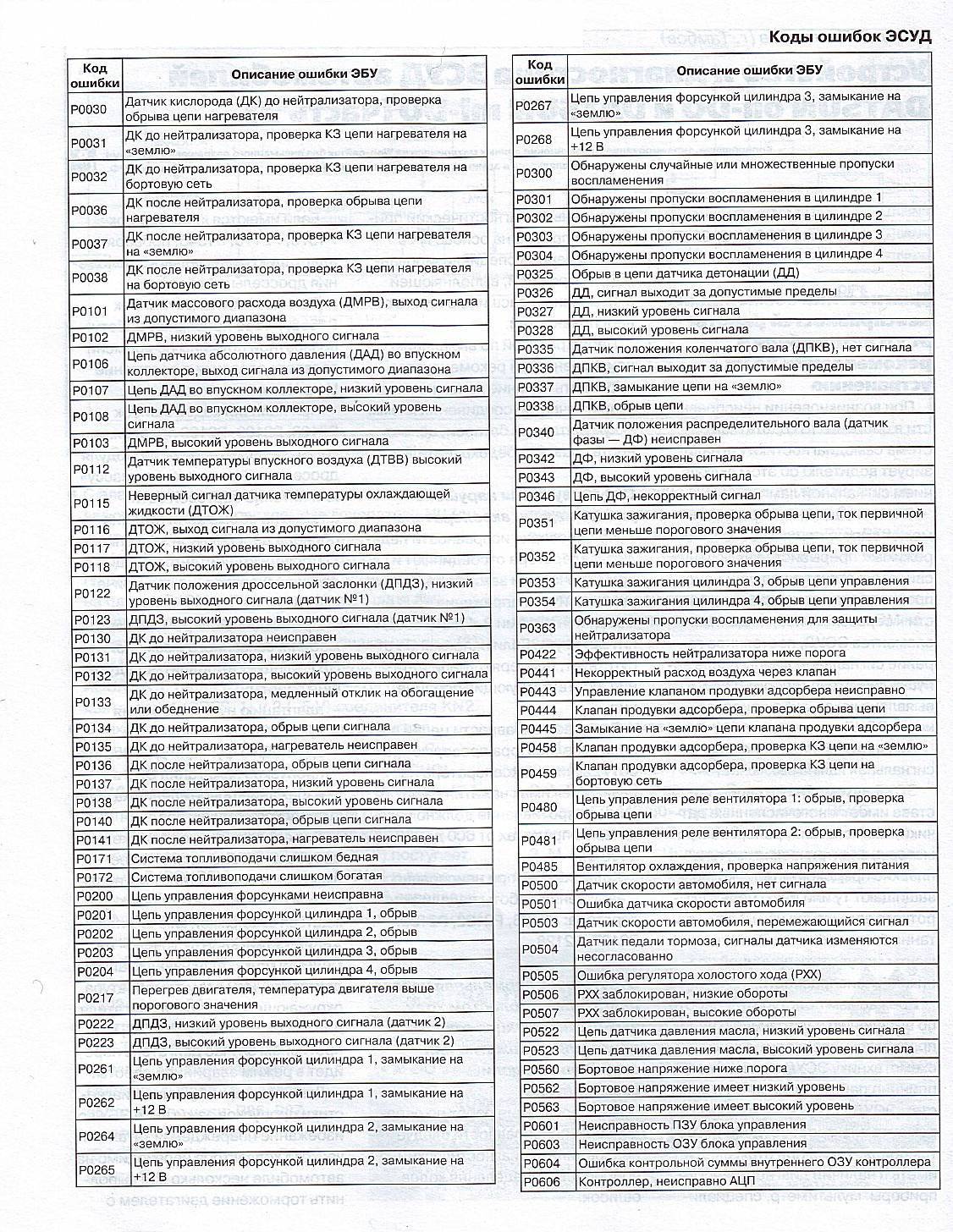

Коды ошибок
Чтобы узнать расшифровки кодов, которые были обнаружены ЭБУ и выведены на монитор, необходимо зайти в меню «ТО» и выбрать раздел, который называется «Ошибки/Диагностика». После перехода в этот раздел можно считать коды ошибок, просмотреть их количество, осуществить сброс и прочие виды манипуляций.
Рассмотрим основные виды ошибок, которые выдает дисплей бортового компьютера, получаемых от ЭБУ.
Код 04
Категория ошибок относящихся к серии 04 подразумевают нарушение функционирования следующих систем и агрегатов:
- 0420 — свидетельствует о неисправной работе катализатора выхлопной системы. Данный код 0420 свидетельствует о том, что катализатор уже засорен и не справляется со своей работой. Такие ошибки преимущественно присуще для автомобилей УАЗ Патриот Евро-2,3 и 4.
- 0443 — проблемы с функционированием клапана продувки адсорбера.
- 0444 и 0445 — коды, свидетельствующие о неисправности клапана адсорбера посредством возникновения КЗ на «массу» автомобиля или бортовую сеть.
- 0480 — возникновение проблем с функционированием первого электровентилятора.
- 0481 — неисправность в цепи второго электровентилятора.
Данные коды из категории 04 являются самыми распространенными, большинство из которых требует физического устранения. Ошибка 0420 устраняется путем сброса в соответствующем меню бортового компьютера. После сброса ошибка 0420 не будет высвечиваться на экране бортового компьютера Престиж U12, но при этом катализатор уже не будет справляться со своими изначальными функциями.
Коды из серии 03 свидетельствуют о проблемах в системе зажигания автомобиля УАЗ Патриот. Встречаются следующие коды ошибок из данной серии:
- 0300 — пропуски в системе воспламенения, что отражается напрямую на функционировании двигателя.
- 0301-0304 — указывается конкретный цилиндр, в котором осуществляется пропуск воспламенения. Зачастую причины таких ошибок возникают в ходе неисправной работы свечей зажигания (при неправильно выставленном зазоре, засорении и т. п.).
- 0327 — проблемы функционирования датчика детонации, в результате чего он не может предотвратить процесс детонации в цилиндрах.
- 0335 — неисправная работа датчика положения коленчатого вала.
- 0340 — возникновение проблем функционирования датчика положения распределительного вала или, попросту говоря, ошибка датчика фаз. Причин для такой неисправности достаточно, но, как показывает практика, чаще всего ошибка 0340 спровоцирована посредством окисления внутри самого датчика. Этот датчик предназначается для возможности определения цикла работы двигателя и формирования импульсного сигнала. Для устранения кода 0340 необходимо отыскать датчик и осуществить промывку его разъемов с помощью растворителя ржавчины. Найти этот датчик не представляет собой особой сложности, так как он находится на видном месте на головке блока цилиндров и имеет такой вот вид:
Предназначение бортового компьютера
Бортовой компьютер представляет собой устройство, посредством которого осуществляется выведение информации, получаемой от ЭБУ автомобиля, на дисплей устройства в форме, понятной для человека. Таким образом, можно сказать, что такие устройства марки Престиж U12 является универсальным вспомогательным устройством, помогающим считывать всю полезную информацию о техническом состоянии автомобиля и не только.
С помощью бортового компьютера можно узнать такие важные параметры, как количество литров топлива в баке, скорость вращения коленчатого вала и многие другие сведения. Но, кроме этого, Престиж U12, который устанавливается на УАЗ Патриот самостоятельно, позволяет считывать все ошибки электронной и механической систем автомобиля. При отсутствии бортового компьютера такие ошибки выводятся на панель приборов и обозначаются в виде индикатора Check Engine. При этом владельцу автомобиля следует поспешить на компьютерную диагностику, чтобы уточнить неисправность и устранить ее. С появлением бортового компьютера Престиж U12 на УАЗ Патриот необходимость посещения СТО, где проводится компьютерная диагностика, отпадает. Все коды выводятся на дисплей в цифровом формате, а владельцу при этом потребуется узнать расшифровку этой ошибки и по возможности устранить ее. Хотя в большинстве случаев, возникающие коды не являются существенными, но если их не обнулить, то могут не функционировать некоторые узлы автомобиля.
В данном материале мы рассмотрим основные виды ошибок, выводимые на монитор бортового компьютера Престиж U12, и выясним, каким же образом можно их устранить.
Коды ошибок
Чтобы узнать расшифровки кодов, которые были обнаружены ЭБУ и выведены на монитор, необходимо зайти в меню «ТО» и выбрать раздел, который называется «Ошибки/Диагностика». После перехода в этот раздел можно считать коды ошибок, просмотреть их количество, осуществить сброс и прочие виды манипуляций.
Рассмотрим основные виды ошибок, которые выдает дисплей бортового компьютера, получаемых от ЭБУ.
Код 04
Категория ошибок относящихся к серии 04 подразумевают нарушение функционирования следующих систем и агрегатов:
- 0420 — свидетельствует о неисправной работе катализатора выхлопной системы. Данный код 0420 свидетельствует о том, что катализатор уже засорен и не справляется со своей работой. Такие ошибки преимущественно присуще для автомобилей УАЗ Патриот Евро-2,3 и 4.
- 0443 — проблемы с функционированием клапана продувки адсорбера.
- 0444 и 0445 — коды, свидетельствующие о неисправности клапана адсорбера посредством возникновения КЗ на «массу» автомобиля или бортовую сеть.
- 0480 — возникновение проблем с функционированием первого электровентилятора.
- 0481 — неисправность в цепи второго электровентилятора.
Данные коды из категории 04 являются самыми распространенными, большинство из которых требует физического устранения. Ошибка 0420 устраняется путем сброса в соответствующем меню бортового компьютера. После сброса ошибка 0420 не будет высвечиваться на экране бортового компьютера Престиж U12, но при этом катализатор уже не будет справляться со своими изначальными функциями.
Коды из серии 03 свидетельствуют о проблемах в системе зажигания автомобиля УАЗ Патриот. Встречаются следующие коды ошибок из данной серии:
- 0300 — пропуски в системе воспламенения, что отражается напрямую на функционировании двигателя.
- 0301-0304 — указывается конкретный цилиндр, в котором осуществляется пропуск воспламенения. Зачастую причины таких ошибок возникают в ходе неисправной работы свечей зажигания (при неправильно выставленном зазоре, засорении и т.п.).
- 0327 — проблемы функционирования датчика детонации, в результате чего он не может предотвратить процесс детонации в цилиндрах.
- 0335 — неисправная работа датчика положения коленчатого вала.
- 0340 — возникновение проблем функционирования датчика положения распределительного вала или, попросту говоря, ошибка датчика фаз. Причин для такой неисправности достаточно, но, как показывает практика, чаще всего ошибка 0340 спровоцирована посредством окисления внутри самого датчика. Этот датчик предназначается для возможности определения цикла работы двигателя и формирования импульсного сигнала. Для устранения кода 0340 необходимо отыскать датчик и осуществить промывку его разъемов с помощью растворителя ржавчины. Найти этот датчик не представляет собой особой сложности, так как он находится на видном месте на головке блока цилиндров и имеет такой вот вид:
Диагностика и решение проблем
Если присутствуют коды питания ECM/PCM, их необходимо устранить, прежде чем пытаться диагностировать ошибку P061A. Также, если присутствуют коды датчиков MAF/APP или датчика положения дроссельной заслонки (TPS), их необходимо устранить в первую очередь.
Далее необходимо подключить сканер к диагностическому порту автомобиля и извлечь все сохраненные коды и данные. Запишите эту информацию на случай, если код окажется периодическим.
Записав всю необходимую информацию, удалите коды и проведите пробную поездку на автомобиле, пока код не будет сброшен или PCM не перейдет в режим готовности. Если PCM переходит в режим готовности, код является прерывистым и диагностировать его будет сложнее.
Проверка контроллера и электрической части
Используйте мультиметр для проверки предохранителей и реле питания контроллера. При необходимости проверьте и замените перегоревшие предохранители. Предохранители следует проверять при нагруженной цепи.
Если все предохранители и реле работают как положено, необходимо провести визуальный осмотр проводки и жгутов контроллера. Также необходимо проверить заземление шасси и двигателя.
Визуально осмотрите контроллеры системы на наличие признаков повреждения водой, температурой или при столкновении. Любой контроллер, который поврежден, особенно водой, следует считать неисправным.
Если цепи питания и заземления контроллера не повреждены, скорее всего неисправен сам контроллер или существует ошибка программирования. Для замены модуля управления потребуется его перепрограммирование.
Некоторые производители вторичного рынка PCM предлагают предварительно запрограммированные контроллеры для определенных моделей. Обратитесь к поставщику автозапчастей указав серийный номер автомобиля, пробег и другие соответствующие данные.
Почему ошибки появляются при высокой влажности на улице
Предупредительный индикатор может загореться или моргать после запуска машины в сырую погоду. Причиной неисправности является конденсат, попадающий в штекеры и нарушающий контакт или изменяющий сопротивление цепи. По мере прогревания моторного отсека или салона влага испаряется и проблема исчезает, но владельцу необходимо найти колодку с поврежденным или бракованным уплотнителем (в противном случае контакты начнут покрываться слоем окислов, что вызовет отказ электроники автомобиля).
Некоторые владельцы после осенних выездов на бездорожье отмечают включение индикатора Check Engine и нарушение режима работы силовой установки. Причиной является некорректное формирование искры в одном или нескольких цилиндрах (при тестировании обнаруживаются ошибки вида P0301, P0302, P0303 или P0304, позволяющие найти неисправную свечу или залитую водой катушку).
Индикатор Check Engine
Насколько сложно устранить код P0016?
В большинстве случаев исправление этого кода не должно представлять трудностей для среднего непрофессионального автомеханика. Диагностическая процедура в основном включает в себя тестирование цепей для проверки того, что сопротивления и эталонные напряжения соответствуют значениям, указанным производителем.
Однако в некоторых случаях, например, когда неисправность сохраняется, а цепи управления датчиков в порядке, может возникнуть необходимость проверить работу отдельных датчиков с помощью осциллографа.
Тем не менее, обратите внимание, что такие тесты могут выполняться только при наличии соответствующих справочных данных в виде осциллограмм. Если осциллограф и соответствующие справочные данные отсутствуют, лучшим вариантом является направление автомобиля на профессиональную диагностику и ремонт
Расшифровка кодов неисправностей
Ошибки на Duster принято разделять на категории.
Проблема с топливной системой и подачей воздуха
- DF026…029 (Р0201…0204) – возникают при некорректной работе форсунок впрыска топлива (для бензиновых агрегатов);
- DF040…044 (Р0201…0204) – указывают на замыкания и обрывы в жгутах проводки управления распылителями топлива;
- DF514 – отказ реле управления топливной помпой;
- DF773 – короткое замыкание или обрыв цепи управления клапаном, регулирующим давление в рампе.
Неполадки системы зажигания
- DF059…062 – пропуски искры между контактами свечей в 1…4 цилиндрах силового агрегата;
- DF065 – случайные пропуски зажигания по разным цилиндрам;
- DF072…075 – пробой или обрыв в катушках зажигания 1…4 цилиндров мотора;
- DF109 – пропуски зажигания из-за некорректного состава топливной смеси.
Контроль выбросов
Коды неисправностей, встречающиеся на машинах:
- DF092 или DF093 (0130 или 0136 соответственно) – возникают при поломке датчиков концентрации кислорода, расположенных до и после каталитического нейтрализатора;
- P0133 – возникает при замедленной реакции датчика кислорода на изменение условий работы;
- Р0138 – сигнализирует о повышенном напряжении в цепи датчика кислорода, установленного после каталитического нейтрализатора;
- Р0170 – указывает на нарушение стехиометрического состава рабочей смеси (обнаруживается совместно с Р0133 или P0138);
- DF394 – поломка каталитического нейтрализатора отработавших газов;
- DF398 – выход из строя модуля подачи топлива из бака к рампе.
Скорость и холостой ход двигателя
- DF091 или 0500 – указывают некорректную информацию от датчика скорости движения автомобиля;
- DF1058 (P0106) – сигнализирует о повышенном давлении во впускном коллекторе, проблема возникает при загрязнении дроссельной заслонки;
- DF120 – поломка или ошибки при передаче данных от датчика положения коленчатого вала;
- DF195 – ошибочное позиционирование распределительного и коленчатого валов;
- DF319 – обрыв или замыкание в цепи сенсора, определяющего положение распределительного вала впускных клапанов;
- DF363 – поломка привода регулятора фаз (расположен на распределительном вале впускных клапанов);
- DF987, DF1012 и DF1013 – неполадки в переключателе ограничителя скорости и круиз-контроля.
Коды неисправностей, встречающиеся на машинах:
- DF887 (0226) – указывает на неправильную работу педального блока (управление тормозной системой и оборотами двигателя);
- DF1017 (061А) – возникает при проблемах внутри контроллера, управляющего работой силовой установки;
- DF1074 (0638) – сигнализирует о нарушении синхронизации между педалью газа и шаговым электромотором, управляющим дроссельной заслонкой;
- DF358 – отсутствие сигнала от контроллера управления впрыском топлива в цилиндры;
- DF374 – поломка блока, отвечающего за поддержание работы силовой установки.
Трансмиссия Дастера
Коды неисправностей коробки и редуктора:
- DF008 и 009 – сигнализируют о некорректной работе селектора переключения ступеней;
- DF018 – возникает при ошибках работы блокировки гидравлического трансформатора;
- DF023 – сигнализирует о некорректном функционировании датчика температуры масла в АКПП;
- DF085…089 – возникают при коротком замыкании или обрыве обмоток соленоидов, управляющих переключением скоростей;
- DF109 – указывает на неправильное определение крутящего момента двигателя;
- DF119 – сигнализирует о неправильном определении положения педали тормоза;
- DF145 – возникает при неправильной работе педали акселератора;
- DF226 – указывает на некорректное давление в гидравлическом контуре автоматической трансмиссии;
- DF983 – ошибочная работа датчика, определяющего нейтральное положение рукоятки управления коробкой скоростей;
- DF504 (С101) – отображается при неисправности в работе автоматической трансмиссии (например, при некорректном переключении ступеней).
Другие коды
Прочие коды ошибок на Duster:
- DF102 – указывает на падение мощности генератора ниже допустимого порога;
- DF532 (2502) – сигнализируют об ошибках при работе генератора постоянного тока, установленного на силовом агрегате;
- DF232 – поломка датчика давления, установленного в магистрали подачи хладагента в блоке кондиционирования салона;
- DF409 – обрыв цепи датчика определения количества топлива в баке;
- DF520 – неисправность втягивающего реле электрического стартера;
- DF532 – выход напряжения в цепи генератора за допустимые пределы (ниже или выше);
- DF569 – поломка регулятора турбокомпрессора (на дизельных версиях);
- DF612 – отказ цепей подогрева патрубка, обеспечивающего отвод газов из картера;
- DF721 – перегрев системы охлаждения;
- DF1187 – замедление обмена данными по шине CAN.
Диагностика и решение проблем
Проведите осмотр видимых повреждений датчиков, проводки и разъемов. Затем начните диагностическую процедуру с помощью сканера. Чтобы определить, является ли ошибка P0106 единственной, если нет, возможно стоит разобраться сначала с другими кодами неисправности.
Если не обнаружено никаких проблем с поврежденными или корродированными разъемами, выполните тщательный осмотр всей связанной проводки. Отремонтируйте или замените поврежденную проводку по мере необходимости.
Проверьте на наличие засорения воздушный фильтр, повреждения каталитического нейтрализатора
Также стоит обратить внимание на повреждения или отсоединения воздухозаборника, смещение или разрыв вакуумных линий и препятствий во впускном тракте. При необходимости замените шланги, воздуховоды, фильтрующий элемент или вакуумные линии
Проверка датчика МАР
Если код остался, проверьте опорное напряжение на разъеме датчика МАР. Также проверьте заземление и непрерывность, особенно в сигнальном проводе между PCM и разъемом датчика MAP. При бесконечном сопротивлении, устраните разрыв в сигнальной цепи MAP.
Если целостность цепи в норме, проверьте датчик MAP, подав на него вакуум. Напряжение от датчика MAP должно постепенно уменьшаться с 5 вольт до 1 вольта или немного меньше. И возрастать обратно примерно до 5 вольт по мере того, как вакуум сбрасывается. Если напряжение сигнала не изменяется в соответствии со спецификацией производителя, замените датчик MAP.
Часто, показания датчиков MAP могут застрять на уровне 4,5 вольт, независимо от величины приложенного вакуума. Это означает короткое замыкание между сигнальным проводом и 5-вольтовым опорным проводом. При необходимости отремонтируйте проводку, чтобы устранить короткое замыкание.
В некоторых случаях PCM может быть неисправен или находится в процессе выхода из строя. Но это бывает чрезвычайно редко. Поэтому, перед его заменой, лучше еще раз все тщательно проверить.
Прочие индикаторы
Ручная диагностика
При проверке электронных систем через комбинацию приборов отображается не вся имеющаяся в памяти блоков информация. Для получения данных используют ручную диагностику с помощью внешнего сканера, который подключают к специальной колодке.
При проведении диагностики учитываются особенности работы электроники на Duster:
- Данные между блоками управления транслируются по цифровой шине CAN с использованием оригинальной кодировки Renault, имеющей максимальный приоритет.
- Дилерские сканеры поддерживают диагностический протокол Renault, позволяющий определять параметры работы электроники.
- Упрощенные приборы (например, утилиты для смартфонов) предусматривают использование протокола OBD II. В этом случае человек сможет проверить только некоторые параметры работы силового агрегата и считать коды ошибок, записанные в контроллер двигателя.
Последовательность процесса
Для получения информации необходимо:
- Подключить адаптер стандарта ELM327 к колодке диагностики (в зависимости от конструкции прибора питание подается автоматически от бортовой сети машины или включается принудительно).
- Осуществить сопряжение адаптера со смартфоном с установленной программой (например, при помощи протокола беспроводной связи Bluetooth).
- Проверить поддержку команд диагностики используемым адаптером с помощью утилиты ELM327 Identifier.
- Прочитать коды ошибок, записанные в памяти блока управления двигателем.
Расположение специального разъема
Колодка расположена внутри перчаточного ящика, штекер закрыт защитным пластиковым колпачком. Для доступа к элементу необходимо открыть крышку бардачка и вынуть посторонние предметы, мешающие подключению провода. На части машин разъем переносится владельцами в другое место (для повышения устойчивости к угону).
Специальные приборы для сканирования
Для считывания ошибок могут использоваться сканеры:
- Launch Autodiag (iDiag), получающий питание от бортовой сети проверяемого автомобиля.
- Launch x431 PRO, оснащенный сенсорным дисплеем диагональю 8″ и аккумуляторной батареей емкостью от 3000 мА*ч;
- комплекс Renault Consul 3, используемый в специализированных сервисах и дилерских центрах.
Диагностика и решение проблем
Проверьте всю проводку, а также разъемы датчика массового расхода воздуха. Убедитесь, что они целы, не изношены, не сломаны. Проводка не должна быть проложена слишком близко к проводам / катушкам зажигания, реле и т.д.
Визуально проверьте, нет ли явных утечек воздуха в системе впуска воздуха. Также отсутствие вакуума на датчике MAP может вызвать этот код неисправности. Стоит проверить воздушный фильтр, если он загрязнен, то его необходимо заменить. Если в системе впуска воздуха есть сетка, убедитесь, что она чистая.
Внимательно осмотрите датчик массового расхода воздуха, чтобы увидеть загрязнения, такие как грязь, пыль, масло и т.д. Тщательно очистите с помощью спрея для очистки MAF, как правило, это хороший шаг диагностики / ремонта, сделанный своими руками.
Низкий минимальный расход воздуха через отверстие датчика может привести к установке этого кода неисправности на холостом ходу или во время замедления. Проверьте, нет ли утечек вакуума после датчика массового расхода воздуха.
Используйте диагностический прибор для отслеживания значений датчика массового расхода воздуха, в режиме реального времени. Проверьте бюллетени технического обслуживания (TSB) для вашей конкретной марки / модели в случае известных проблем с вашим автомобилем.
Атмосферное давление (BARO), которое используется для расчета прогнозируемого значения MAF, изначально основано на датчике MAP при включенной клавише. Высокое сопротивление в цепи массы датчика MAP может привести к установке этого кода неисправности.
Проведите тест на противодавление выхлопных газов, чтобы определить, не забит ли каталитический нейтрализатор.
Использование многоразового масляного воздушного фильтра может быть причиной кода ошибки P0101, если он чрезмерно смазан. Масло может попасть на тонкую проволоку и создать пленку внутри датчика массового расхода воздуха или загрязнить его. Для очистки в таких ситуациях используйте что-нибудь вроде спрея для датчиков MAF/VAF.
Почему ошибки появляются при высокой влажности на улице
Предупредительный индикатор может загореться или моргать после запуска машины в сырую погоду. Причиной неисправности является конденсат, попадающий в штекеры и нарушающий контакт или изменяющий сопротивление цепи. По мере прогревания моторного отсека или салона влага испаряется и проблема исчезает, но владельцу необходимо найти колодку с поврежденным или бракованным уплотнителем (в противном случае контакты начнут покрываться слоем окислов, что вызовет отказ электроники автомобиля).
Некоторые владельцы после осенних выездов на бездорожье отмечают включение индикатора Check Engine и нарушение режима работы силовой установки. Причиной является некорректное формирование искры в одном или нескольких цилиндрах (при тестировании обнаруживаются ошибки вида P0301, P0302, P0303 или P0304, позволяющие найти неисправную свечу или залитую водой катушку).
Коды и расшифровки ошибок
Зная точное значение кода можно без труда устранить неисправность
Код ошибки Р0101 сообщает водителю о том, что расход воздуха, зависящий от частоты вращения коленчатого вала двигателя и утла открытия дроссельной заслонки, не соответствует стандартному значению. Этот сингал загорается с 3-ей поездке после возникновения неисправности.
Ошибки, начиная с Р0030 (131, 132,136, 137, 138) указывают на то, что датчик кислорода был нагрет вплоть до нейтрализатора. При детальном разборе можно увидеть, что появился обрыв взаимосвязи в цепи, отвечающей за управление автомобилем. Кроме того, цепь может полностью замкнуться на массу или на борт. Если же ошибка и в дальнейшем будет появляться, возможно, это будет связано с образованием поломки сети.
Ошибки Р0102 (103) указывают на неисправности в цепи датчика, который отвечает за комплексный расход воздуха. Однако в первом случае ошибка указывает на низкий уровень сигнала, а во втором — на высокий. Если код ошибки Р0112 (113) — значит, появились проблемы с датчиком, отвечающим за температуру воздуха. В первом случае проблемы появляются из-за того, что уровень сигнала стал слишком низким, а во втором — слишком высокий.
Ошибки с Р0116 (117, 118, 122, 123) указывают на разрыв в цепи, идущей к датчику, отвечающему за температуру охлаждающей жидкости. Где первый свидетельствует о том, что сигнал покинул радиус влияния необходимого диапазона, а два других указывают на слишком превышенные или заниженные уровни сигналов. Кроме того, при выявлении данных ошибок может быть смещена дроссельная заслонка.
Р0130 (131,132,137,138) указывают на проблемы с цепью, составляющей связь датчика кислорода и нейтрализатора. При детальном осмотре выявляются неисправности в нейтрализаторе, причем выходной сигнал может находиться на недопустимо низком уровне. Может появиться слишком завышенный показатель уровня выходного сигнала и поломки, образующиеся в цепи датчика. Кроме того, могут возникнуть ошибки нагревателя непосредственно в датчике, отвечающем за содержание кислорода, который, в свою очередь, может быть полностью неисправным.
Р0171(172) указывает на то, что система топливной подачи в первом случае слишком бедная, а во втором очень богатая. Следующие четыре ошибки Р0201(202, 203, 204) указывают на то, что в форсунках управляющей цепи всех четырех цилиндров произошли определенные неисправности.
Способы считывания ошибок
Заключение
Диагностика Renault Duster позволяет определить коды неисправностей. Затем надо расшифровать ошибки Рено Дастер и устранить.
Видео
Коды ошибок и индикаторы неисправностей на Рено Дастере
Машины с электронными системами фиксируют возникающие поломки в памяти контроллеров. Считанные при компьютерной диагностике автомобиля Рено Дастер коды ошибок позволяют определить неисправную цепь или блок, что упрощает процедуру ремонта. Для получения данных используется компьютер или сканер, подключаемый к специальному разъему в салоне кроссовера.
