Датчик кислорода ВАЗ-2112 16 клапанов

Описание замены кислородного датчика на ВАЗ 2110

Датчик кислорода обладает крайне низкой ремонтопригодностью. Так, например, если нет активности на клеммах лямбда-зонда или с сенсором произошла прочая неполадка, то исправить ситуацию можно лишь заменой неисправного датчика на новое изделие. Выполнить демонтаж и монтаж поможет инструкция, которая представлена ниже.

• Зафиксировать транспортное средство стояночным тормозом.
• Получить доступ к моторному отсеку. Для этого следует открыть крышку капота.
• Отключить напряжение бортовой сети, скинув минусовую клемму аккумуляторной батареи.

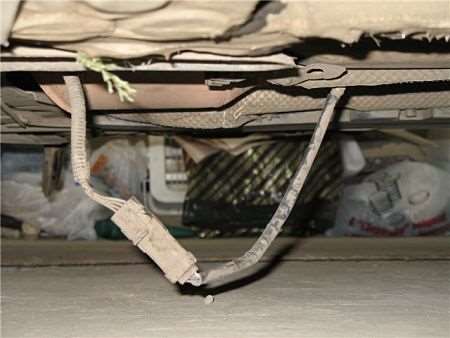

• Отсоединить клеммную колодку датчика кислорода.
• Открутить лямбда-зонд.

Изъять датчик кислорода.

• Установить новый датчик и собрать все в обратной последовательности.
• Установить новый датчик и собрать все в обратной последовательности.

Очистить рабочую поверхность.

Обильно полить крепление датчика проникающей смазкой.

Открутить датчик.

Изъять датчик.

Поставить новый лямбда-зонд и собрать все обратно.

Самостоятельная диагностика ошибки Р0141

Если у верхнего лямбда-зонда нагреватель чаще «рассыпается», что, чаще всего приводит к появлению ошибки P0135, то у нижнего кислородного датчика основной источник проблем — это проводка. Он уведен далеко под днище, а длинный провод повредить проще всего. Если у автомобиля малый дорожный просвет, зацепить провод можно даже несмотря на наличие щитков, призванных его защищать.

Поэтому первое, что стоит сделать при обнаружении ошибки P0141 в памяти контроллера впрыска — это заехать на эстакаду или подъемник. Внимательно осмотрите сам датчик кислорода в районе заделки проводов в корпус, жгут проводки, соединительный разъем. В целях унификации автопроизводители используют одинаковые лямбда-зонды и сверху, и снизу — с косой проводки нижний датчик приходится соединять разъемом под днищем. Несмотря на использование герметичных разъемов, время их не щадит: уплотнители растрескиваются, случайные удары способны вызвать появление трещин в корпусе. Вода, проникая внутрь, вызовет коррозию контактов, особенно в слякоть: едкость противогололедных реагентов уже давно стала притчей во языцех.

Не обнаружив повреждений или окисления, рассоедините разъем и проверьте сопротивление нагревателя тестером.

Информацию по распиновке разъемов для автомобиля нетрудно найти в Интернете — уж что-что, а лямбда-зонды на профильных форумах уже успели обсудить до Вас. Нормальное сопротивление нагревателя невелико — несколько ом, максимум — пара десятков.

Если сопротивление в норме, остается обратить внимание на проводку косы: повреждена может быть и она. На один из проводов нагревателя подаётся напряжение бортсети, второй провод при включении зажигания и работе двигателя через контроллер впрыска соединяется с массой

Желательно проверять это с подключенным кислородным датчиком или резистором-нагрузкой: входное сопротивление цифровых тестеров велико, и без нагрузки проблемы с проводкой можно не увидеть.

Ещё кое-что полезное для Вас:

• Датчик положения коленвала: где находится, неисправности, как проверить
• Как правильно установить поршневые кольца на поршень в автомобилях ВАЗ
• Почему троит мотор и что с этим делать

Это легко проиллюстрировать простейшей схемой:

И до резистора, имитирующего дефект проводки питания лямбда-зонда, и после него вольтметр показывает одинаковое напряжение — казалось бы, проводка исправна. Но стоит включить в цепь низкоомную нагрузку (имитируемую резистором R2), как картина поменяется: падение напряжения на неисправном участке цепи станет очевидным.

На автомобилях с катколлекторами, где оба датчика расположены доступно из подкапотного пространства, проделываем несложную операцию: перебрасываем местами разъемы верхнего и нижнего датчика, если позволяет длина проводов. Возникновение ошибки P0135 однозначно укажет на то, что неисправен датчик. В противном случае смотрите проводку.

Не найдя проблем в проводке, обратите внимание на разъем ЭБУ впрыска. Как бы ни старались добиться его герметичности, окисление начинается именно там

Показателен пример «Нивы», у которой ЭБУ засунули в район левой ноги водителя, и для них не то что окисление, а гниение разъема стало нормой. Не застрахованы от проникновения воды и другие автомобили.

Датчики ВАЗ-2112 16 клапанов и их расположение: схема, фото, видео

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото.

Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Разновидности датчиков концентрации кислорода (ДКК)

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира.

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Местоположение датчиков (21124 и 21120)

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

• Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
• При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Датчики, подключаемые к ЭБУ

Перечислим все элементы по одному:

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Каждый элемент легко будет найти под капотом

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Подкапотное пространство и мотор 21124

Важно понять, где находятся следующие элементы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. РХХ;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Выхлопная система двигателя ВАЗ-21120

Перечислим артикулы остальных датчиков:

• ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
• ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
• ДПДЗ: 2112-1148200;
• РХХ: 2112-1148300-02;
• ДПКВ: 2112-3847010, -01, -03, -04;
• ДТОЖ: 2112-3851010, -01, -02, -05;
• Датчик скорости: 2110-3843010-13, -18;
• ДПРВ: 2112-3706040, -02, -03;
• ДД: 2112-3855020, -01, -02, -03;
• Датчик давления масла: 2106-3829010, -01, -02;
• Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
• Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Как определить, что ДК неисправен

Автомобилисты часто спрашивают, какие симптомы поломки могут быть у неисправного датчика кислорода. Вот наиболее встречающиеся из них:

1. Нестабильный запуск холодного и горячего движка.
2. На приборной панели появились ошибки. Признаки неисправности ДК — это сбои Р0137 и Р0578. Они также часто возникают при неисправности ДТОЖ, поэтому нужна проверка.
3. Наблюдается слишком большой расход топлива на маленьких дистанциях.
4. Воспламенение рабочей смеси в цилиндрах.
5. Выхлопные газы черного или иссиня-черного цвета — это тоже признаки неисправности ДК. Это также может говорить о некачественной топливной смеси.
6. Двигатель начинает «троить». Наблюдаются посторонние звуки. Что говорит о том, что водитель в течение долгого времени использовал некачественную топливную смесь.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Как отремонтировать лямбда-зонд

Ремонт лямбда зонда своими руками выполнить довольно просто, для этого необходимо определить, в каком именно узле произошел сбой.

Если проблема связана с контактами цепи, то в первую очередь необходимо найти место разрыва и проверить, не окислились ли контакты. Сигнал может, элементарно, не идти от блока управления. Поэтому проверьте питание лямбды. Если контакты элемента окислились их необходимо обработать WD40.

Если на корпусе зонда образовалось много нагара, то может потребоваться чистка всех частей системы. И тут возникает закономерный вопрос, чем промыть лямбда зонд. Дело в том, что обрабатывать платиновые электроды и керамический стержень наждачной бумагой категорически запрещено. Поэтому необходимо использовать специализированные средства, предназначенные для растворения ржавчины.

Для очистки датчика необходимо выполнить следующие шаги:

• Демонтируйте лямбда зонд, предварительно нагрев его корпус до 50 градусов.
• Снимите защитный колпачок.
• Замочите датчик в ортофосфорной кислоте на 30 минут (она справится даже с самыми сложными отложениями).
• Ополосните лямбду в воде, высушите и установите элемент обратно. Не забудьте смазать резьбу датчика специальным средством для создания полной герметичности (но только не используйте силиконовый герметик).

Так как стоимость датчиков колеблется от 1000 – 3000 рублей за один элемент, то вполне разумно попробовать осуществить ремонт лямбда зонда своими руками (видео смотрите ниже), а уже потом приступать к установке нового элемента.

Признаки неисправности

Теперь что касается признаков неисправности. Их может быть несколько. Потому внимательно наблюдайте за поведением своего ВАЗ 2114. При обнаружении одного из признаков, немедленно примите соответствующие меры.

Местонахождение ДК

• При малом газовании силовой агрегат начинает работать неустойчиво, может глохнуть, появляются плавающие обороты;
• Динамические параметры машины существенно ухудшились;
• В обычных условиях уровень расхода топлива увеличивается чрезмерно;
• В зоне катализатора наблюдается треск после отключения мотора;
• Слышен характерный запах испорченных яиц. Обусловлены такие зловония попаданием в катализатор большого объема бензина, который не сгорел.

При необходимости замены ДК проверьте, такой зонд установлен на вашем авто. На более ранних версиях ВАЗ 2114 ставили однопроводные датчики, а затем появились уже четырепроводные. Их цена составляет в пределах 1200-3000 рублей, в зависимости от типа ДК.

Если при снятии устройства вы обнаружили, что на устройстве имеется нагар, но при этом измерительный прибор показывает небольшое отклонение от нормы, менять ДК не обязательно. Нужно просто избавиться от нагара.

Для этого датчик сильно нагрейте, а потом быстро охладите. Это позволит нагару потрескаться и обвалиться. Останется лишь слегка протереть прибор кисточкой.

А если без ДК?

Многие задаются вопросами, можно ли отключить ДК и как это делается. Рекомендовать делать это мы категорически не можем, поскольку это приводит к серьезным негативным последствиям:

• Двигатель начнет работать неустойчиво и некорректно;
• Повысится расход топлива;
• Состав выхлопа существенно ухудшится;
• Потребуется перепрошивать бортовой компьютер.

Потому при обнаружении проблем с лямбда зондом, примите необходимые меры по их устранению. Сделать это своими руками не сложно.

Как устранить ошибку

Чтобы исправить эту ошибку, нужно выполнить несколько последовательных процедур.

1. Для начала рекомендуется проверить на предмет исправности сам кислородный датчик. Для этого его следует демонтировать либо визуально на посадочном месте проверить на целостность. Сняв датчик, вы сможете изучить его более детально. Если имеются признаки повреждения, единственным решением станет замена.
2. Затем проверяется целостность проводки, соединяющей датчик кислорода с электронным блоком управления. Сделать это можно путём визуальной оценки состояния, а также с помощью мультиметра.
3. Если контакты внешне выглядят нормально, это ещё не говорит об отсутствии повреждений. Чаще всего целостность проводки нарушается в местах изгибов и контактов с другими поверхностями. Изоляция может перетереться, провод надломиться.
4. При наличии следов окислений и коррозии, контакты следует зачистить, после чего обработать специальной смазкой для контактов.
5. На следующем этапе проверяется сопротивление подогревателя кислородного датчика. На разных марках и моделях автомобилей показатели нормального сопротивления могут отличаться. Но в основном это параметры в диапазоне от 3 до 9 Ом. Такие цифры мультиметр должен показывать при температуре окружающей среды в районе 15-20 градусов Цельсия.
6. Если показатели сопротивления выше установленной нормы либо его вовсе нет, это говорит на короткое замыкание или разрыв в электрической цепи кислородного датчика. А точнее его подогревателя.

В зависимости от того, к чему привела диагностика неисправностей, устранить ошибку потребуется соответствующими методами.

Проблема решается следующими мерами:

• Устанавливается новый кислородный датчик. Конструктивные особенности первого лямбда-зонда, как и второго, не позволяют его восстановить и отремонтировать. Поэтому при обнаружении неисправностей проблема устраняется только путём замены датчика кислорода.
• Меняется разъём. Если вышел из строя разъём, в некоторых случаях его можно отремонтировать. Бывает так, что пластиковые элементы фиксатора крошатся и разрушаются. Тогда поможет только замена.
• Меняется или ремонтируется проводка. Да, с целью экономии повреждённую проводку в местах повреждения скручивают, обматывают несколькими слоями изоленты. Но это может не дать желаемый результат. Поэтому в случае повреждения штатной проводки её лучше заменить аналогичной новой.
• Устанавливается новый катализатор. Он обладает сравнительно большим сроком службы, из-за чего при грамотном уходе и обслуживании выходит из строя редко. Но если катализатор сломался, его придётся менять. Иначе избавиться от ошибки P0135 не получится.
• Ремонтируется выхлопная система. Ремонт зависит от того, какие именно неисправности возникли в системе перед кислородным датчиком.

Чаще всего рассматриваемая ошибка становится результатом поломки датчика либо короткого замыкания в цепи.

Что означает ошибка P0132?

Двигатель внутреннего сгорания воспламеняет углеводородное топливо (HC), смешанное с кислородом (O2), используя полученную энергию для вращения двигателя.

Поток выхлопных газов в идеале состоит из воды (H2O), углекислого газа (CO2) и непрореагировавшего азота (N2). К сожалению, из-за несоответствий в работе двигателя, температуры воздуха и топлива, состава топлива и ряда других факторов химия выхлопных газов может быть далека от идеальной.

Например, чрезмерная температура в цилиндре может привести к образованию оксидов азота (NO и NO2). Чрезмерно высокое отношение топливно-воздушной смеси (ТВС) может привести к повышению уровня несгоревшего углеводорода. Другие условия могут привести к образованию окиси углерода (CO), озона (O3) и твердым частицам размером менее 10 мкм или 2,5 мкм (PM2,5 и PM10).

Чтобы уменьшить эти выбросы от сгорания, модуль управления двигателем (ECM, PCM) контролирует температуру воздуха и топлива, массу и расход всасываемого воздуха, частоту вращения и нагрузку двигателя и многое другое для точной настройки соотношения ТВС, фаз газораспределения, тактов зажигания и другое.

Тем не менее, даже этих элементов управления недостаточно для предотвращения образования некоторых вредных выбросов. Поэтому последний шаг — это трехкомпонентный каталитический нейтрализатор. Химический фильтр, который преобразует вредные выбросы в более безопасные соединения.

Несгоревшие выбросы HC и PM2,5 и PM10 объединяются с CO, O3, O2 для производства H2O и CO2. Контроллер сравнивает показания датчика кислорода до и после катализатора для контроля его работы.

Передний датчик кислорода перед катализатором используется в основном как обратная связь для точной настройки количества топлива, но также используется ЭБУ для проверки нейтрализатора.

При обычной работе контроллер увеличивает и уменьшает количество топлива, всегда пытаясь сделать отношение ТВС 14,7:1, используя датчики кислорода для проверки.

Нормальные показания кислородного датчика обычно колеблются несколько раз в секунду — высокий / низкий сигнал. Если катализатор работает должным образом, датчики кислорода с подогревателем (HO2S) практически не будут колебаться.

Каждые несколько секунд контроллер будет подавать топлива выше или ниже нормы, на что датчики кислорода будут реагировать, показывая более высокое или более низкое напряжение, чем обычно.

Если каталитический нейтрализатор исправен, показания нижнего/второго датчика кислорода практически не меняются. Если же напряжение второго датчика O2 изменяется в то же время, что и напряжение переднего, ЭБУ определяет, что катализатор не работает должным образом, и активирует ошибку, связанную с функцией нейтрализатора.

Однако, прежде чем ЭБУ сможет контролировать катализатор, он должен получить подтверждение, что передний и задний датчики кислорода работают правильно. Для этого контроллер проверяет нагреватель и сигнальные цепи на правильное напряжение и сопротивление. Если блок управления обнаруживает, что напряжение сигнала выше или ниже допустимого, он зажигает сигнальную лампу Check Engine  и сохраняет код неисправности.

Замена датчика кислорода ваз 2114

1. Чтобы заменить деталь, сначала необходимо найти его расположение. На старых ВАЗ с 8-ми клапановыми двигателями расположение датчика было очень неудобным. Тогда он находился в трубе выхлопной системы.
2. Доступ к нему не был удобный, так как был возможен только из-под низа автомобиля. В таком расположение замена датчика крайне неудобна и сложна.
3. В более новых изданиях ВАЗ 2114 расположение датчика стало более удобным. Доступ к нему появился через верх моторного отсека.
4. Для самостоятельной смены датчика необходимо подготовить некоторые инструменты. Обязательно нужны: гаечный ключ 22, отвертка, накидной ключ и проникающая смазка. Замену следует делать строго по алгоритму, потому что при неправильной работе могут появится дополнительные неисправности.
5. Сначала необходимо поставить автомобиль над смотровой ямой. Затем открыть капот, отключить аккумулятор и снять защиту картера. После этих действий необходимо открутить датчик кислорода, снять его, если нужно, то прочистить место от загрязнений. Только после этого можно установить новый датчик кислорода. Все собирается в обратной последовательности. После сбора необходимо проверить, правильно ли работает мотор.
6. Если появились некоторые симптомы неисправности зонда, а нет возможности отправиться в сервис и провести диагностику, то можно сделать обманку, которая поможет на время решить проблему. Такую обману можно изготовить самостоятельно. Установка обманки очень проста, достаточно снять датчик кислорода с автомобиля и на его место вкрутить обманку. Часто при этом возникает необходимость установки дополнительных герметизирующих колец.

Такой метод стоит использовать только в крайних случаях. А при возникновении какой-либо неполадки или подозрений в неисправности, следует обращаться в сервис для проведения диагностики.
