Принцип устройства подвески Дастера
Модификация с четырьмя ведущими колесами отличается от стандартной только конструкцией задней подвески, передняя часть аналогична в обеих разновидностях. В моделях 4×4 использована подвеска макферсон, в которой основным рабочим узлом является стойка амортизатора. Название этот тип получил в честь инженера компании Дженерал Моторс, который придумал его.
Что касается принципа работы, то он достаточно прост. Когда машина едет по дороге и попадает на неровность, колесо поднимается либо опускается. При этом начинает работать пружина, которая сжимается либо распрямляется, одновременно с чем удлиняется или укорачивается телескопическая стойка.
Часть нагрузки распределяется по кузову, но основную работу выполняет пружина и амортизатор, который и гасит колебания, чтобы минимизировать вертикальное перемещение машины и обеспечить ее плавный ход. Если нужно повернуть, то вращается стойка с поворотным кулаком и колесом, закрепленным на ступице. Все достаточно просто, но при этом эффективно, что и обеспечило популярность данной системы.
По сути, макферсон – это подвеска, в которой амортизатор снизу жестко прикреплен к поворотному кулаку, а сверху зафиксирован в опоре, обеспечивающей подвижность в определенном диапазоне. При этом ось конструкции проходит через подшипник колеса и шаровую опору, обеспечивающую необходимую подвижность.
Система всегда состоит из одинаковых компонентов, которые могут отличаться по исполнению, но всегда выполняют одни и те же функции. Детали можно разделить на несколько групп в зависимости от характера их работы:
- Гасящие узлы. Это амортизаторы, которые могут работать по разному принципу.
- Упругие элементы. Это могут быть пружины, торсионы либо рессоры. Также сюда относятся отбойники и другие полимерные детали, помогающие гасить удары и колебания подвески при наезде на неровности.
- Направляющие – это система рычагов, которые задают ограничение продольному и поперечному движению подвески.
- Опорная часть. Обычно эту функцию выполняет поворотный кулак.
- Стабилизатор поперечной устойчивости. Не дает машине слишком сильно крениться на поворотах и при маневрах.
- Система креплений. Сюда относятся все элементы – от болтов до хомутов с подушками и сайлент-блоков.
Если вы разберетесь с принципом работы, то сможете ремонтировать подвеску на только на Дастере, но и на большинстве других авто.
Важное достоинство французского кроссовера
Дастер полюбился водителям не только за низкий ценник, простор в салоне, проходимость. Как у Рено Логан главное достоинство в подвеске. В ней удачно сочетаются комфорт и управляемость. Плюс к этому она феноменально вынослива. При этом нет разницы в ресурсе между задней ходовой с полным приводом и с передним.
Надёжность ходовой
Меньше всего ходят стойки переднего стабилизатора и его втулки – 50-70 тысяч километров. Но стоят они не дорого, легко меняются даже в полевых условиях. Элементы ходовой заднего моста выходят из строя не раньше чем через 100 тысяч пробега, а передняя ходовая потребует ремонта лишь после 120 тыс. км. Есть случаи, когда общий пробег автомобиля переваливает за 150 тыс., но при этом детали ходовой установлены «родные» и исправно работают, не думая сдаваться.
В случае если ремонт всё же понадобился, цена запчастей не велика. Даже несмотря на то, что шаровые опоры Duster не съёмные и идут только в сборе с рычагами. В общем, в плане надёжности, ремонтопригодности «ходовки» французы вне конкуренции.
Салон
Салон Renault Duster сделан неидеально. Уплотнители дверей пропускают сквозняки, а сами двери, а точнее их обивка, легко царапается и пачкается. Кроме того, быстро расшатываются кресла, а «зимний пакет» на дизельных версиях сбоит – не прогревает салон, пока не разогреется двигатель. Еще одной проблемой может стать конденсат из кондиционера, скапливающийся под ковриком переднего пассажира на дорестайлинговых кроссоверах.
А самой забавной болезнью стал сбой работы датчика уровня топлива, который часто ошибается, особенно если владелец плеснул в бак менее 10 л топлива – датчик этот объем «видит» неадекватно или не «видит» вовсе.
Устройство задней подвески Duster с передним приводом
В случае с переднеприводной трансмиссией задняя подвеска Рено Дастер полунезависимая.
Цилиндрические пружины установлены отдельно от амортизаторных стоек, с обеих сторон опорой им служат прокладки из упругой прочной резины. Телескопические амортизаторы снизу прикручены к продольным рычагам, а сверху через резиновые подушки – к кузову.
На каждую ступицу приходится по два подшипника (шариковые, двухрядные). Регулировка установочных углов колёс на задней подвеске Рено Дастер не предусмотрена. Угол задан самой конструкцией. Периодически необходимо замерять его контрольные значения. Если они не соответствуют прописанным в мануале, необходимо проверить в каком состоянии находится задняя ходовая.
Лифт подвески Рено Дастер
Любители экстремальной езды по бездорожью редко обходятся без увеличения клиренса путём приподнимания кузова. Лифт подвески Рено Дастер возможен, в продаже легко найти все нужные для этого детали. Но оптимальным будет поднятие кузова не больше чем на 30-35 мм. Для этого есть несколько способов:
- проставки под каждую из пружин;
- проставки под отбойники;
- изменение точек крепления амортизационных стоек;
- смена пружин, рычагов на более длинные.
Кроме этого существуют фирменные комплекты для лифта ходовой части на Renault Duster. В них входит набор из четырёх пружин и амортизаторов увеличенной длины. Готовые комплекты – лучшее решение, но дорогое.
В результате снизится динамика, возрастёт расход топлива, а двигатель, коробка передач и подвеска будут испытывать повышенные нагрузки, что напрямую скажется на их ресурсе.
Негативные последствия
Практика показала, что лифт подвески Рено Дастер на 35 мм позволяет заменить штатные колёса катками размером 225/70R16. Если вам этого не достаточно, хочется выше, больше и проходимей, то придётся изрядно потратиться.
Для увеличения хода подвески более чем на 35-40 миллиметров понадобится удлинить или заменить рычаги, рулевую сошку и тяги. При этом рычаги надо ещё усилить.
В результате такого лифта изменится угол карданного вала. Значит, крестовины больше не будут находиться в одной плоскости, как следствие – повышение нагрузки, ранний износ, стуки, чувствительная вибрация при езде. Эту проблему можно устранить, повернув мост. Здесь появляется ещё один нюанс – передние шкворни колёс изменят угол, под которым они находились. Поэтому надо будет удлинять рычаги передние и задние.
Амортизаторные стойки передней (543028126R, 543025648R, 543026656R) и задней (8200811407, 562103964R) подвески для Renault Duster
Автомобиль Renault Duster с момента своего появления на автомобильном рынке России и до сегодняшних дней завоевал отличную репутацию среди автолюбителей благодаря надежности, большому клиренсу и универсальности в эксплуатации и в городе, и по бездорожью.
Такая универсальность предъявляет к автомобилю повышенные требования к подвеске, и, в частности, к амортизаторам, которые должны обладать хорошей энергоемкостью, стабильностью и надежностью.
Передние и задние амортизаторы SS20 для автомобиля Renault Duster выпускаются в четырех вариантах настройки демпфирования: «Стандарт», «Комфорт-Оптима», «Шоссе» и «Спорт». Благодаря этому каждый водитель может выбрать для себя оптимальный вариант, который подходит для конкретных условий эксплуатации, весовой нагрузки, предпочитаемого стиля вождения.
«Стандарт» — наиболее мягкие по настройкам амортизаторы, отличное решение для тех, кто предпочитает мягкую подвеску, плавность хода автомобиля, спокойное передвижение.
Амортизаторы «Стандарт» имеют настройки очень близкие к штатной настройке, и подойдут для водителей, которых устраивала штатная подвеска нового автомобиля.
«Комфорт Оптима» — оптимальное решение для спокойной и активной езды по городу и трассе, со сбалансированным сочетанием плавности хода и управляемости.
В настройках амортизаторов «Комфорт Оптима» увеличено сопротивление отбоя амортизатора на дроссельном и клапанном режимах, при сохранении усилий сжатия на уровне амортизаторов «Стандарт».
Таким образом, амортизаторы «Комфорт Оптима» сохранят высокий уровень комфорта на уровне штатных амортизаторов и одновременно с этим уменьшают раскачивание кузова при выполнении маневров или проезде неровностей на высокой скорости.
«Шоссе» — отличное решение для активной, динамичной езды по городу и трассе. Контроль и уверенность на любой скорости. Наилучшая управляемость и приемлемая плавность движения. Хорошее решение для загородных дорог и активного вождения.
«Спорт» — максимально жесткие на сжатие и на отбой амортизаторы обеспечивают максимальный контроль над автомобилем даже в экстремальных режимах движения. Отличное решение для тех, кто использует автомобиль в тяжелых условиях и с большой загрузкой. Также настройки «Спорт» подойдут на автомобили укомплектованные шинами увеличенного размера (массы).
Конструктивные особенности амортизаторов SS20 для автомобиля Renault Duster
- Измененное соотношение усилий сжатия и отбоя, которое значительно улучшает плавность хода на пустом автомобиле, уменьшает раскачивание кузова при проезде неровностей;
- Увеличено давление газового подпора амортизаторов по сравнению со штатными, для более стабильной работы амортизаторов на плохих дорогах и уменьшения кренов.
- Установлен скребок штока амортизатора, для защиты основного сальника от воздействия грязи, снега, дорожных реагентов;
Гарантия
Гарантия на передние и задние амортизаторы SS20 для автомобиля Renault Duster составляет 1 год без ограничения пробега.
Напоминаем, что на все амортизаторы SS20 гарантия сохраняется независимо от того где вы купили наши амортизаторы и где вы их установили, в том числе самостоятельно.
При замене амортизаторов мы рекомендуем тщательно оценить состояние отбойников и пыльников, и заменить вышедшие из строя, или подходящие к критическому состоянию детали.
- SS20349 Амортизаторная стойка передней подвески Стандарт
- SS20350 Амортизаторная стойка передней подвески Комфорт
- SS20351 Амортизаторная стойка передней подвески Шоссе
- SS20352 Амортизаторная стойка передней подвески Спорт
- SS20353 Амортизаторная стойка задней подвески Стандарт
- SS20354 Амортизаторная стойка задней подвески Комфорт
- SS20355 Амортизаторная стойка задней подвески Шоссе
- SS20356 Амортизаторная стойка задней подвески Спорт
Стук в подвеске, и как он может вылезти наружу, если не предпринимать мер по его устранению?
Несвоевременное устранение стука подвески приводит к обвальному выходу из строя элементов подвешивания шасси к кузову Рено Дастера, а именно:
- сайлентблоков;
- отсрочка замены сайлентблоков приводит к поломкам шаровых;
- далее грядут проблемы с амортизаторами и пружинами вплоть до необходимости их полной замены;
- а потом не за горами проблемы, а то и выход из строя штанги стабилизации устойчивости и в результате – критическое снижение безопасности использования кроссовера вплоть до ДТП.
Как правило, с причинами стука разобраться можно и новичку, обнаружить неисправности подвески несложно, главное – вовремя их устранить, и тут без соответствующей профессиональной оснастки, а также без специалистов сервиса не обойтись.
Замена задних стоек.
Задние амортизаторы Рено Дастер 4х4 устроены немного иначе, чем у автомобилей с передним приводом. Это связано с тем что механизм задней оси включает в себя раздатку и некоторые другие компоненты. Поэтому расположение некоторых креплений и артикулы стоек могут отличаться.
Как и в случае с передней подвеской, следует производить одновременную замену двух стоек, чтобы их характеристики не различались. Но запрещается производить одновременную замену стоек, поскольку это может привести к повреждению тормозных механизмов.
Замена задних стоек начинается с того, что автомобиль поднимается на яме или эстакаде. Затем нужно найти специальную шторку в багажном отделении и открыть ее.
Для того, чтобы открутить крепление понадобиться ключ с головкой Torx T20
С помощью него выкручивается все саморезы, удерживающие полку.
После этого нужно потянуть за панель, чтобы отсоединить защелки.
Для того, чтобы не мешался ремень безопасности можно вывести его через специальную щель.
В освободившемся окошке багажного отделения будет видна гайка верхнего крепления амортизатора. Затем при помощи ключа на 16 откручивается шток амортизатора. Чтобы он не проворачивался можно использовать специальный ключ на 6” или ключ для крепления амортизаторов для моделей ВАЗ 2101-2107.
Затем снимается опорная шайба и верхняя подушка.
После этого понадобится накидной ключ на 21. С помощью него отсоединяется болт крепления рычага и балки. После этого амортизатор можно полностью снять вместе с резиновой подушкой, буфером сжатия и защитным кожухом.
Причины стука подвески на неровностях
Причины возникновения посторонних шумов при работе передней подвески:
- Плохо затянутые гайки крепления пальцев стоек штанги стабилизатора и резиновых креплений.
- Выход из строя шарниров стоек стабилизатора поперечной устойчивости.
- Повреждение резиновой секции, расположенной в опоре передней стойки.
- Износ шаровой опоры рычага (например, из-за повреждения резинового пыльника и последующего вымывания смазки из узла).
- Металлический стук справа или слева при переезде кочки указывает на разрушение цилиндрических пружин, от которых отламываются витки.
- Естественный износ тел качения или беговых дорожек подшипников передних колес. Равномерный гул может возникнуть при недостаточной затяжке гайки крепления (например, из-за ошибки при выполнении ремонта).
- Посторонние звуки возникают при смятии или разрушении резинового буфера сжатия, расположенного в передних стойках.

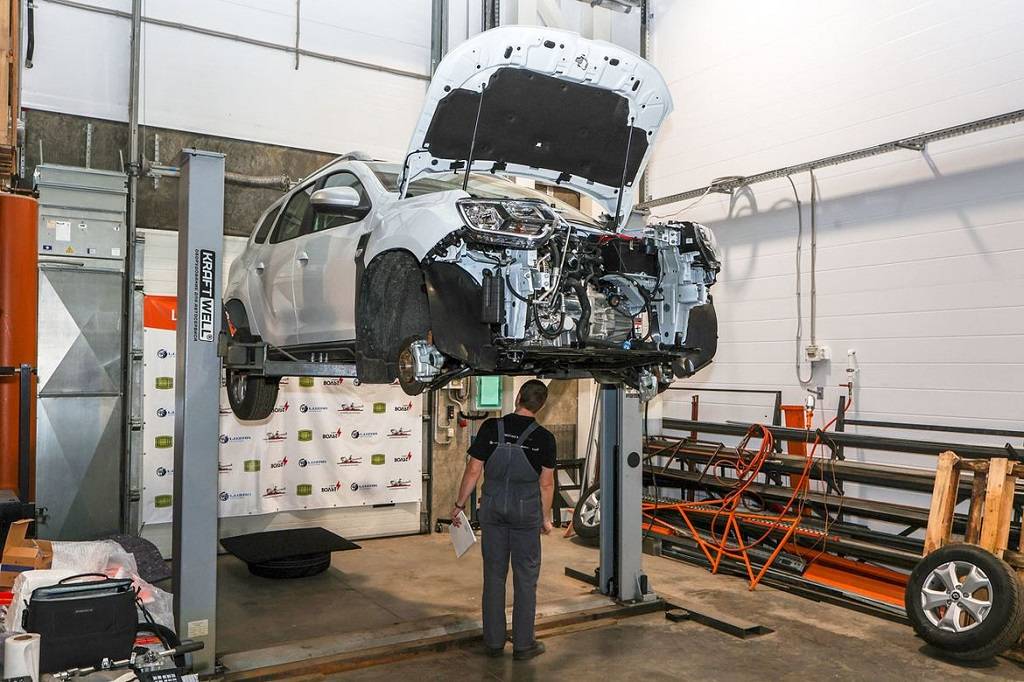

Проверка ходовой части
Тестирование производят на автомобиле, установленном на горизонтальном механическом подъемнике или в гаражном боксе, оборудованном смотровой ямой. Перед началом проверки требуется вывесить переднюю часть машины, обеспечив зазор между протектором покрышек и опорной поверхностью. Затем необходимо оценить состояние резиновых чехлов, защищающих шаровые пальцы. Не допускаются трещины и разрывы, а также следы вытекания смазки через линии стыка пыльника и металлического корпуса шарнира.
Осмотреть подвижные элементы, на которых не должно быть следов повреждений и неровности дорожного покрытия. Состояние шарниров проверяют монтажной лопаткой, не допускается люфт в соединении пальца и обоймы. На опорах рычагов не должны наблюдаться следы старения или механического разрушения эластичной части и отделение резины от металлических обойм. Поврежденные элементы требуется поменять на детали, выпущенные заводом Renault или альтернативными поставщиками (подбор осуществляют по каталогам).
Устранение неприятного звука
Владельцы машин отмечают появление постукивания при проезде мелких неровностей из-за зазора между корпусом опорного подшипника и чашкой кузова (конструктивный дефект платформы B0, на которой построены кроссоверы Duster, Kaptur и легковые автомобили Logan). Для устранения неисправности устанавливают резиновое кольцо, изготовленное из разрезанного поперек эспандера с минимальной жесткостью.
Почему появляется шум и стук в подвеске
Со временем детали изнашиваются, что приводит к появлению посторонних шумов и стуков, особенно при движении по неровной дороге
Очень важно своевременно реагировать на это, так как одна неисправная деталь провоцирует ускоренный износ других, и через короткое время вместо недорогого ремонта может потребоваться замена нескольких узлов. Чаще всего проблемы появляются по следующим причинам:
- Износ или повреждение сайлент-блоков. Резиновые проставки со временем теряют упругость или трескаются, что приводит к появлению люфтов и смещению положения деталей.
- Выход из строя шаровых опор или шарнирных соединений стойки стабилизатора. Чаще всего это происходит из-за повреждения резиновых пыльников. Вода и грязь попадают внутрь и способствуют быстрому износу детали.
- Проблемы с опорами стоек. Этот элемент подвергается высоким нагрузкам и со временем резиновая часть может продавиться или потрескаться, иногда причина в подшипнике, обеспечивающем подвижность соединения.
- Выход из строя амортизаторов.
- Поломка пружины. Деталь может надломиться, из-за чего появится постоянный шум или же стук, особенно если кусок застрял и мешает нормальной работе подвески.
- Проблема со стабилизатором поперечной устойчивости. Чаще всего он не ломается, но изнашиваются подушки крепления к кузову, из-за чего люфт увеличивается и деталь стучит.
- Неисправности рулевой рейки. Очень часто проблема в этом узле, а не в подвеске, но по стуку определить причину не получится. Нужно проверять соединения и крепления.
- Износ опорных подушек двигателя. Иногда всему виной именно они.
Причиной стука может быть и любая другая деталь – от глушителя до бачка охлаждающей жидкости, который бьется о кузов при вибрации. Если вы услышали посторонний шум, это далеко не всегда означает, что проблема с подвеской.
Как устроена ходовая часть передней оси?
На подрамнике держатся два треугольных рычага, которые через шаровые опоры соединяются с поворотными кулаками. Последние через кронштейн прикрепляются к стойке, а она устанавливается в брызговике кузова и служит для гашения ударов на подвеску за счет свойств стоек и пружин, установленных на ней.
Схема
К конструктивным частям подвески относятся:
- подрамник;
- рычаг подвески, салйентблоки и шаровая;
- поворотный кулак со ступичным подшипником и самой ступицей;
- стойка-амортизатор;
- штанга стабилизатора поперечной устойчивости;
- подушка стабилизатора;
- стойка стабилизатора.
Для эффективного поглощения колебательных движений кузова, нормальной управляемости и курсовой устойчивости Рено Дастер в стойках находится двухтрубный газовый амортизатор. К средней части основания стойки прикреплена нижняя опорная чашка пружины, а на нижней части находится кронштейн для прикрепления к поворотному кулаку.
На штоке амортизатора ходовой части передней оси Дастера располагается буфер хода сжатия, который имеет защитный чехол. Сверху пружина поджата к верхней опорной чашке, которая держится на штоке амортизационной стойки.
Тяговые и тормозные силы при езде управляются за счет рычагов подвески, которые объединяются через шаровые опоры с поворотными кулаками, а через сайлентблоки с передним подрамником. Подрамник жестко крепится к кузову при помощи четырех болтов.
Основание шаровой опоры крепится к рычагу. Шарнир опоры защищен защитным чехлом из прочной резины. Палец шарового шарнира опоры вкладывается в коническую проушину поворотного кулака и держится гайкой.
Устройство ступичного узла
В поворотном кулаке есть отверстие, в которое запрессован закрытый шариковый радиально-торцевой подшипник. Колесная ступица запрессована во внутренние кольца, которые стягиваются гайкой на резьбовой части хвостовика основания внешнего шарнира колесного привода. Гайки ступичных подшипников имеют правую резьбу, а при эксплуатации они не нуждаются в регулировках.
Штанга стабилизатора Рено Дастера создана из качественной пружинной стали. Она держится на подрамнике за счет скоб через подушки из резины. Два конца штанги соединены со амортизационными стойками через стойки стабилизатора. Они представляют собой стальные стержни с парой шаровых шарниров с обеих сторон.
Угол развала и угол оси поворота переднего колеса заданы конструкторами и не поддаются регулировке. Их проверяют на СТО и сравниваются с контрольными значениями. Когда значения углов отклоняются от нормы, необходимо продиагностировать переднюю подвеску.
Ступичный узел передней подвески имеет следующее устройство:
- поворотный кулак;
- проушина крепления наконечника тяги;
- отверстие для датчика скорости;
- отверстия для телескопической стойки;
- отверстия для направляющей тормозных колодок;
- ступичный подшипник;
- ступица;
- проушина для пальца шаровой.
Это интересно: Описание конструкции кузова Renault Sandero
Как самостоятельно поменять амортизаторы на Рено Дастер с полным приводом
Если принято решение менять амортизаторы на Рено Дастер своими руками, то вначале необходимо подготовить все необходимые инструменты и материалы.
Набор ключей и материалов для работы
Прежде всего, для ремонта автомобиля этой марки потребуется приобрести новые амортизаторные стойки. Рекомендуется покупать комплект из четырёх изделий, даже в том случае, если «виновником» нестабильной работы подвески стала только одна пара. Если автомобиль эксплуатируется длительное время, то все амортизаторы износились в той или иной степени.
Чтобы поставить новые амортизаторы необходимо приготовить набор ключей. Рекомендуется использовать трещоточные инструменты, ведь потребуется выполнять работу из неудобного положения.
Замена передних стоек
В условиях гаража работа по замене передних стоек, как правило, осуществляется поочерёдной установкой амортизаторов с каждой стороны. Для выполнения этой работы необходимо:
- Установить автомобиль на ровную поверхность.
- Подложить под задние колёса противооткатные упоры.
- Слегка открутить гайки колеса.
- Приподнять автомобиль на домкрате со стороны, где будет выполняться замена стоек.
- Снять колесо.
- Открутить гайки удерживающие стойку снизу.
- Открутить болты и снять крепление тормозного шланга.
- Отключить провода датчика ABS.
- Открутить гайку стабилизатора.
- Со стороны моторного отсека открутить гайку опор стоек.
- Снять амортизаторную стойку.
Для снятия пружины, стоку необходимо установить на специальный стенд либо зажать витки упругого элемента специальным резьбовым приспособлением. Затем следует открутить центральную гайку и извлечь амортизатор.
Установка новой стойки осуществляется в обратном снятию порядке. После замены передних стоек рекомендуется выполнить операцию развал-схождения, чтобы обеспечить высокий уровень управляемости автомобилем, а также свести к минимуму процесс износа покрышек.
Замена задних стоек
Замена задних стоек Рено Дастер несколько усложняется по причине непростого доступа к верхней гайке, удерживающей конструкцию. Если в багажнике установлен сабвуфер или ГБО, то, в некоторых случаях, не обойтись без удаления дополнительного оборудования. Если препятствия для снятия боковой обшивки багажника отсутствуют, то можно приступить к выполнению работы. Замена задних стоек на автомобиле Рено Дастер 4х4 осуществляется следующим образом:
- Со стороны багажника удаляется боковой декоративный элемент.
- Откручивается гайка амортизаторной стойки.
- Снимается колесо.
- Вывешивается автомобиль на домкрате со стороны ремонтируемого элемента.
- Откручивается гайка стабилизатора.
- Откручиваются гайки, удерживающие стойку в нижней части.
- Снимается стойка.
На следующем этапе также необходимо извлечь пружину, как было описано выше, и установить новую стойку. Процесс монтажа отремонтированного элемента осуществляется в обратном порядке.
Отличия в процедуре для автомобиля с передним приводом
Если необходимо поменять стойку на автомобиле с передним приводом, то следует учитывать некоторые особенности конструкции. Для обеспечения большей стабильности движения в конструкции передней подвески машин этого типа установлен стабилизатор поперечной устойчивости, который также необходимо отсоединить, прежде чем заменить амортизатор.
Дальнейшая работа по снятию и установке нового стойки практически не отличается от вышеприведённой инструкции.
Появление шума и стуков в подвеске.
У автомобиля Рено Дастер стук в передней подвеске сигнализирует о том, что одна из деталей вышла из строя и срочно нуждается в замене. Необходимо произвести самостоятельный осмотр деталей. Но в некоторых случаях может понадобиться смотровая яма или подъемник.
Одна из частых причин возникновения посторонних звуков – поврежденная опорная стойка.
Со временем, и под воздействием нагрузок она разрушается., теряя свою форму. Осмотр можно начать из подкапотного пространства. Стойки располагаются под чашками пружин. Нужно посмотреть зазор и их состояние.
Если зазор больше 10 миллиметров, или отличается от противоположной, то необходима замена, потому что они просели и не гасят удары.
