Лада Ларгус штатная магнитола: как снять, схема подключения и установка

Как разблокировать магнитолу на Лада Ларгус: раскодировать, введение кода

Автомагнитола для Лады Ларгус

Как установить

На части автомобилей с завода установлена автомагнитола с проигрывателем компакт-дисков, имеющая размер 1 DIN. Базовые версии оснащены только аудиоподготовкой, вместо головного устройства смонтирована пластиковая заглушка.

Чтобы установить магнитолу на Ларгус своими руками, необходимо:

1. После снятия заглушки разместить в панели приборов направляющие салазки с фиксаторами.
2. Закрепить монтажный узел при помощи язычков, расположенных по периметру детали. Отгибание выполняется отверткой, установленная шахта не должна вибрировать и издавать посторонних звуков.

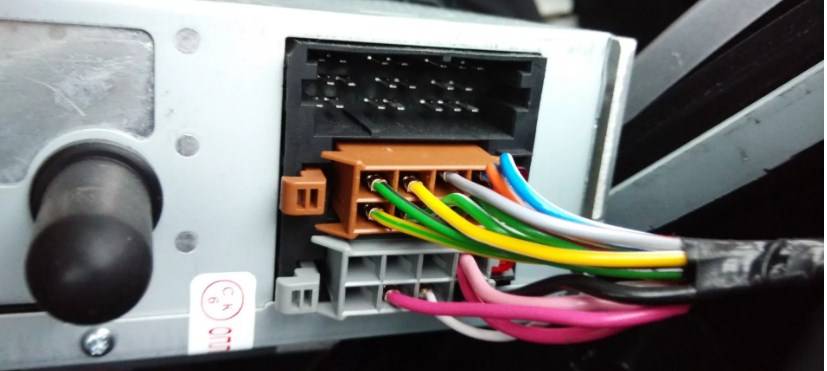

3. Подсоединить разъемы ISO, расположенные на штатной проводке, к головному устройству.
4. Соединить штекер антенны с гнездом на магнитоле. В случае несовпадения размеров и формы разъемов и штекеров используются соответствующие переходники.
5. Вставить аудиоустройство в шахту и задвинуть до щелчка, указывающего на срабатывание фиксаторов.
6. Смонтировать декоративное обрамление, располагающееся вокруг панели магнитолы.

Некоторые владельцы устанавливают на свои Lada Largus магнитолы размера 2 DIN. Для размещения головного устройства требуется заменить фронтальную пластиковую накладку на панели приборов, поскольку аккуратно доработать оригинальную невозможно.

Передняя панель с расширенным окном требует доработки — на ней необходимо установить кнопки управления дополнительным оборудованием, позаимствованные у седана Рено Логан, оригинальные элементы от Ларгус разместить не получится. Это связано с тем, что панель рассчитана под клавиши овальной формы, которые на Largus никогда не использовались.

В панели приборов требуется удалить горизонтальные перемычки, расположенные около гнезда штатной магнитолы и регуляторов климатической установки. Демонтаж выполняется ножовкой по металлу и кусачками, остатки элементов срезаются строительным ножом

Все манипуляции проводятся с осторожностью, поскольку имеется риск повреждения штатной электрической проводки. Затем требуется установить на место центральную консоль для оценки плотности контакта элементов

Поскольку оригинальная проводка имеет кабели с цветной изоляцией, не соответствующей стандарту ISO, то потребуется сопоставление назначений каждого элемента на автомобиле и магнитоле

Для соединения применяется переходник, допускается коммутация проводов путем скручивания необходимых кабелей. Места стыка рекомендуется усилить оловянно-свинцовым припоем или металлической соединительной гильзой. Сверху точка соединения закрывается термоусадочной трубкой, обеспечивающей защиту от сырости и замыканий

Поскольку оригинальная проводка имеет кабели с цветной изоляцией, не соответствующей стандарту ISO, то потребуется сопоставление назначений каждого элемента на автомобиле и магнитоле. Для соединения применяется переходник, допускается коммутация проводов путем скручивания необходимых кабелей. Места стыка рекомендуется усилить оловянно-свинцовым припоем или металлической соединительной гильзой. Сверху точка соединения закрывается термоусадочной трубкой, обеспечивающей защиту от сырости и замыканий.

Лада Largus › Бортжурнал › Установил китайскую магнитолу + пионеровские динамики.

В итоге все про все вышло 2200 магнитора 1200 колонки Pioneer ts-g1310f 2000 колонки Pioneer ts-1339R 460 переходник магнитола и клемы

Так и так. Первого мая мне написали, что приехала магнитола с алика, я как раз закончил работу и был относительно недалеко. Через 10 минут уже распаковывал в авто. Утак вот она выглядит.

Что же интересного в ней. У нее есть небольшой экранчик, при том он направлен на водителя. С пассажирской стороны он почти не показывает картинку. Видимо это сделано в целях безопасности, что бы когда водитель ковыряется в магнитоле на ходу пассажир был сосредоточен на дороге и орал в экстренных ситуациях, пассажир в комплектацию не входит, учтите это.

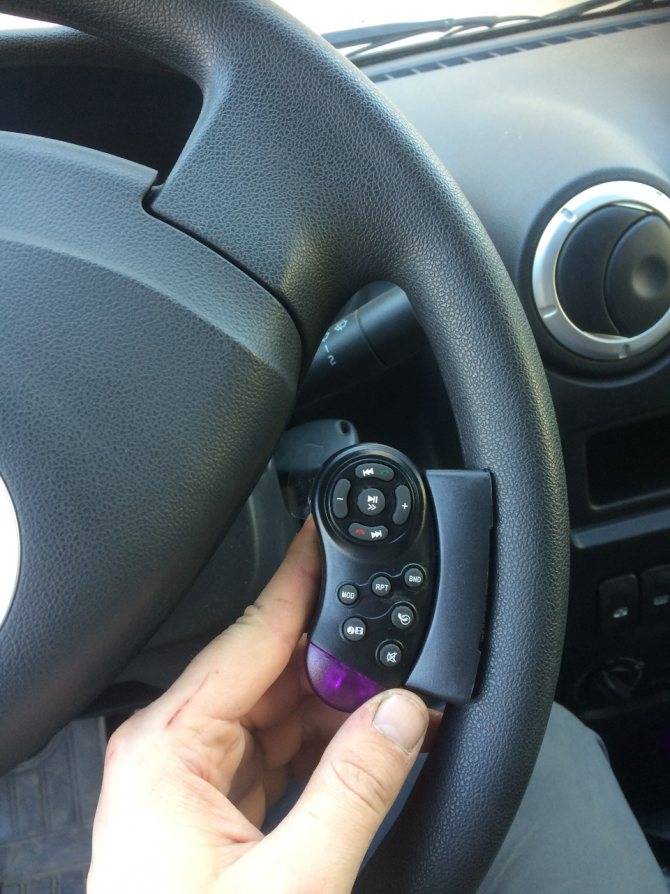

Пульт блютуз который цепляется на руль. Уже поставил, фигня полная. Выглядит не очень, что бы нажать на кнопку нужно придерживать с другой стороны иначе провернется. Кнопок много и они маленькие, на ощюпь нужно сноровка + привыкание.

Далее в комплекте пульт обычный инфракрасный, видимо для задних пассажиров. Кроме того, что он работает, сказать нечего.

И самый сок, это камера заднего вида. Ее пока не ставил, но займусь скорее всего дня днях и отпишусь.

Ну так она выглядит уже установленной. Процесс установки легкий.

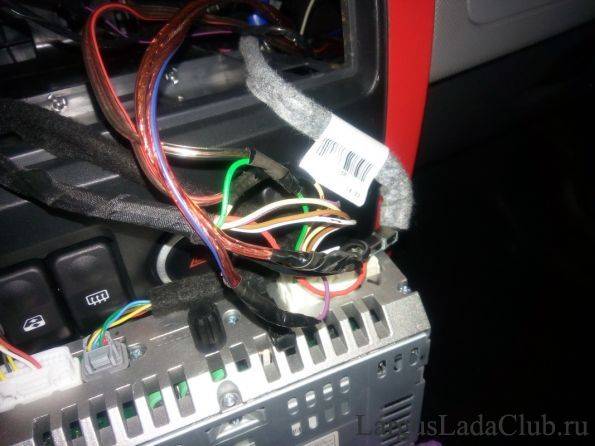

Вообщем получил, распаковал, снял заглушку, а стандартные коннектора не подходят. В комплекте с магнитолой идут, но резать уж очень не хотелось. Поэтому погнал в авто 49 за переходником. Приехал, купил, подошли. Отлично.

Встал выбор динамиков, ибо аудиоподготовка есть, а вот самих динамиков нет.

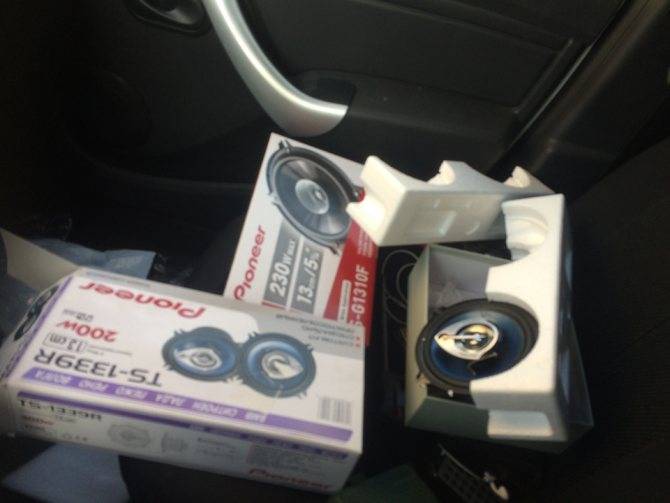

Решил поставить за 1200 назад Pioneer ts-g1310f, а за 3000 тысячи Pioneer ts-1339R, трехполосные, вперед. Когда откинул сетки, оказалось, что у ларгуса и на колонках свои штекеры. Тут уже в ближайшей доступности таких переходников не имелось, соответственно пришлось резать провода и обжимать их стандартными коннекторами.

Загуглил цену, в соседнем доме Pioneer ts-1339R продавали не за 3000, а за 2000. Установил, играет.

С телефона громкая связь неплохая, блютуз автоматом коннектится и громкость музыки и разговора разная, т.е. музыка у вас долбит, но при звонке будет стандартная громкость. Пульты бесполезная штука для меня. Заднюю камеру не проверял. USB 3.0 флешку не читает. Звук хреновастенький. Подсветка имеет несколько цветов, красный, зеленый, желтый, белый или меняющийся постоянно. На громкости 33 из 40 начинает подхрипывать низкие частоты. Какие то треки вообще сильно хрипеть, где то умерено, где то все нормально. Вообщем по качеству звука не доволен. Да, еще золотистые вставки уродские.

Хрипы и тд возможно же иза магнитолы, думаю мб есть смысл поставить что то более качественное, без наворотов или же эти колонки туфта сама по себе?

источник

Магнитола в штатное место 2 din Lada Largus 2012-2021 OEM на Android 9.1 (RK7-RP-RNLG-48)

Подходит на все комплектации.

После небольшой доработки клипс и использовании кнопок от Renault Logan подходит к LADA Largus (Ларгус).

*Можно оставить кнопки от Lada Largus, но при этом останутся небольшие зазоры.

Пароль в инженерное меню: 000000.

Технические характеристики магнитол OEM RK7:

Экран	7″ IPS 1024×600 Емкостной морозостойкий мультитач
Операционная система	Android 9.1 (реальная версия API 27)
Процессор (CPU)	MediaTek MT8227-L 1.3 ГГц
Видеопроцессор (GPU)	Mali-400MP4 с максимальной частотой 600 МГц
Оперативная память (ROM)	1 GB DDR3
Встроенная память	16 ГБ
SD-карта	Нет
Навигационное ПО
AnTuTu счет	~22 800 (для сравнения у Samsung Galaxy S4 результат ~21 000)
Google Play	Да, работает полноценно. Необходима регистрация и в автомагнитоле должно быть выставлено корректная дата и время.
Управление магнитолой с руля	Поддерживается
Подсветка кнопок магнитолы	Штатная
Поддержка штатного USB	Уточняйте у менеджера
Поддержка штатного AUX	Уточняйте у менеджера
Поддержка родной камеры заднего вида	Уточняйте у менеджера
Поддержка штатной камеры заднего вида	Да, подойдет любая из нашего каталога
AUX	Есть, аудио+видео
Голосовой поиск	Встроенный микрофон используется для голосовых команд и голосового набора. Голосовой поиск работает в браузере, а также в других программах, для которых предусмотрена данная функция. (Например, Яндекс Навигатор, Навител и другие)
Bluetooth — громкая связь	Система громкой связи с поддержкой A2DP. В режиме разговора вы можете пользоваться навигатором и свободно перемещаться по приложениям.
Bluetooth — русская телефонная книга контактов	Да
Bluetooth — передача музыки	Да
DVD привод	Нет
Воспроизводимые форматы	DVD / VCD / CD / CD-R / MP3 / MPEG4 / WMA / JPEG / MP4 / MOV / AVI / MKV
GPS антенна	GPS, на 3M скотче SiRFatlasIV
Интернет	Поддерживается Wi-Fi LTE-роутер от любого оператора или точка доступа с любого смартфона
USB	2 порта USB 2.0, поддерживает накопители до 1 ТБ (провода выводятся в бардачок)
Wi-Fi	Встроенный ( 802.11 b/g/n)
FM/AM тюнер	Есть
TV тюнер	Отсутствует
Встроенный усилитель	TDA7388 4x41W
Аудио выходы	2 линейные (2*фронт)
Настройки звука	8 предустановок, 12-полосный эквалайзер.

Гарантия: 6 мес. (срок службы 3 года)

Опциональные подключения

• Видеорегистратор
• Камера заднего вида
• 3G/GPRS модем
• Цифровой ТВ тюнер

Комплектация:

• Навигационный мультимедийный центр
• Кабель питания
• Кабель USB для 3G/4G модема
• Кабель RCA (тюльпаны под усилитель, камеру з.в., AUX и дополнительный видеовход/выход)
• Кабель USB
• GPS антенна
• Рамки и крепежи
• Руководство пользователя

Производитель оставляет за собой право изменять внешний вид, комплектацию и функции устройства без предварительного уведомления. Просим вас уточнять важные для вас нюансы перед заказом у менеджера.

Схемы распиновок магнитол различных моделей Lada

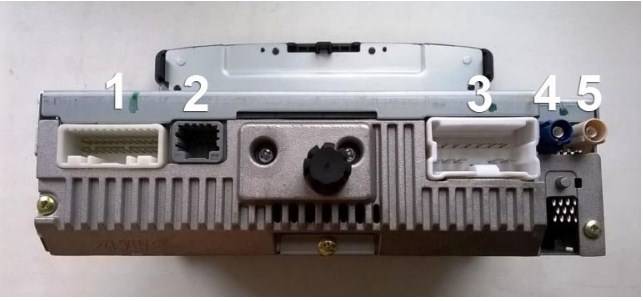

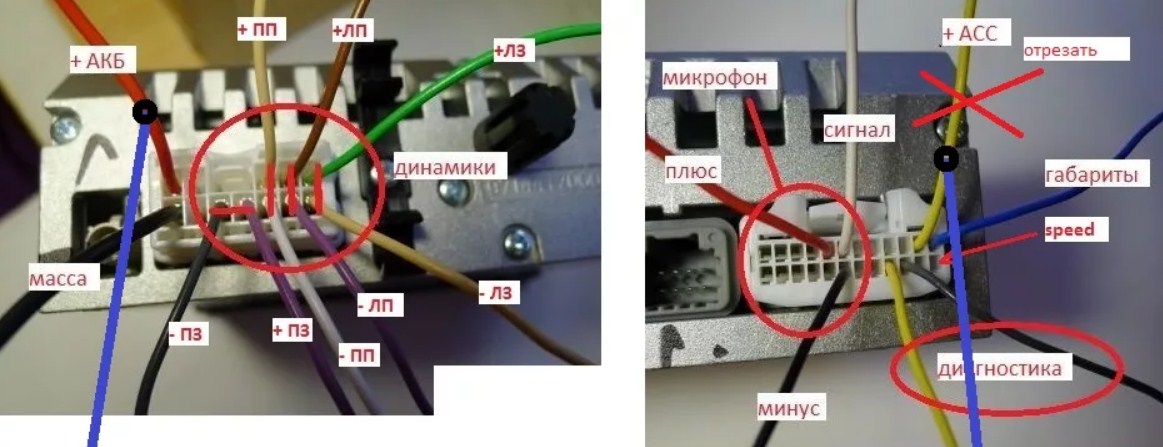

Распиновка штатной магнитолы Lada

Есть среди ладаводов такой особенный тип водителей, который постоянно улучшает и дорабатывает аудиосистему автомомбиля. Меняя, зачастую, по кругу, кучу головных устройств, приходя, в конце-концов, к тому, что ставит штатную магнитолу на место. Если вы относитесь к этому типу, или просто, по какой-либо другой причине снимали магнитолу из штатного места, а теперь хотите ее вернуть, то сегодняшний наш материал — для вас! Распиновка штатной магнитолы Лада не скрывает в себе ничего особенно сложного, с ней под силу справиться любому, у кого руки растут. Ну, хотя бы, откуда-нибудь. Для начала, нам придется разобраться с проводавми, а именно — с их цветом. Какой провод будет отвечать за какой-то компонент аудиосистемы автомобиля, и желательно бы их не спутать. Хотя и в этом случае не будет ничего страшного и искать не возбраняется и методом тыка. Но нам с вами блуждать не к чему, разберемся с цветовой маркировкой проводов Лада сразу же. Итак, приступим.

Рассмотрим цветовую схему проводов автомобилей семейства Лада следующих моделей: Веста, Приора, Граната, Икс-рей, Ларгус, Калина, Нива 4×4, Шевроле Нива

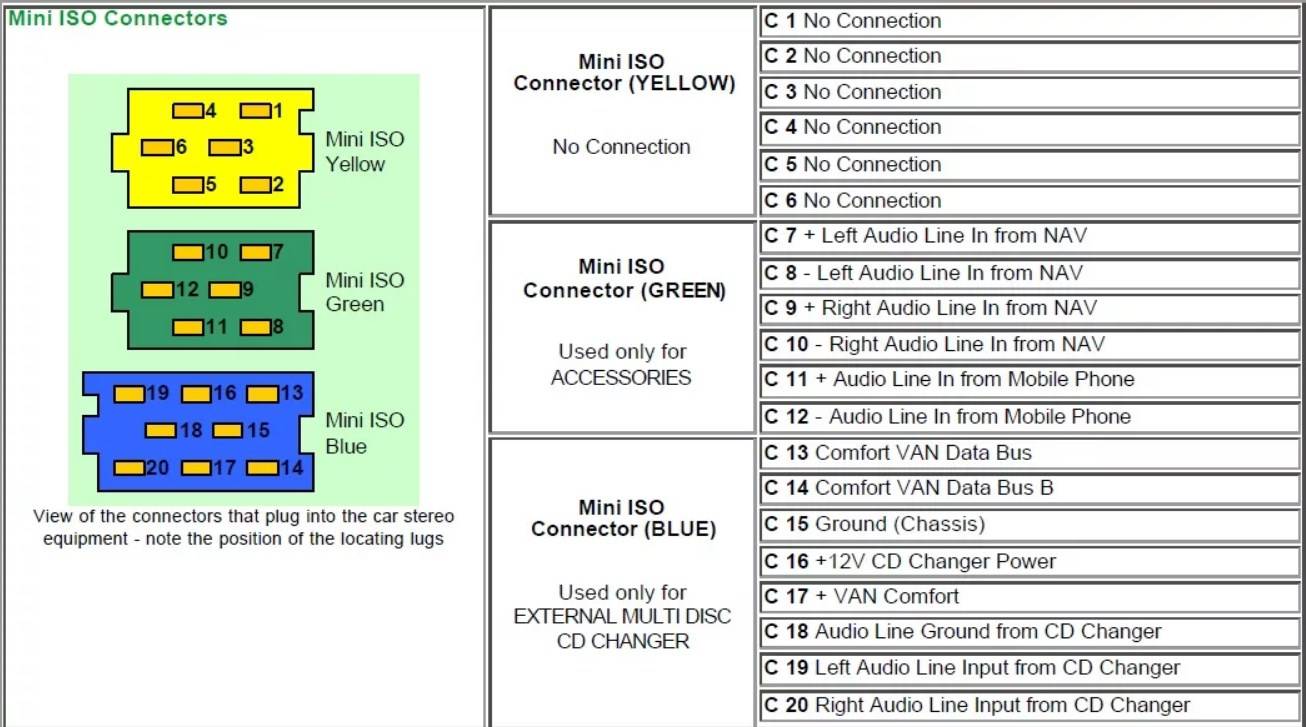

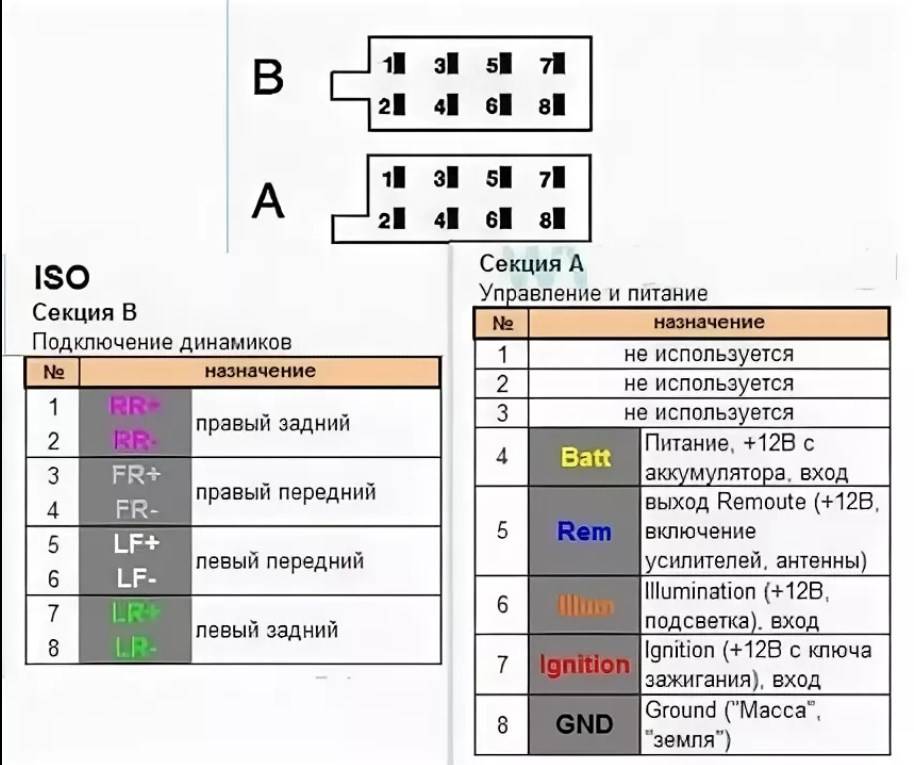

Схемы распиновок магнитол различных моделей Lada:

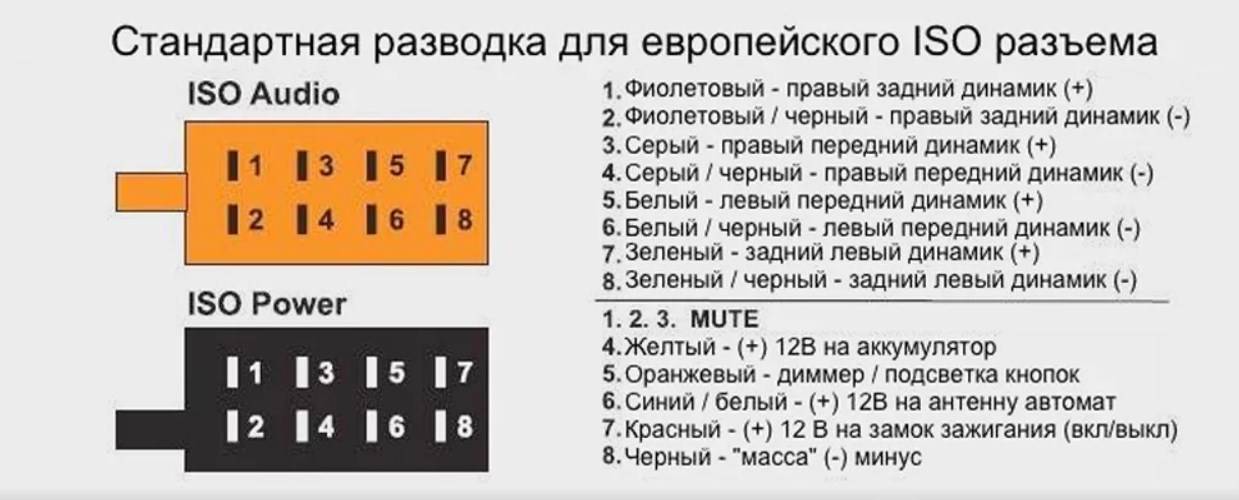

Цветовая схема, применяемая на новых автомобилях Лада

Стоит сказать, что подключить любую стороннюю магнитолу в автомобиль Лада — не стоставит труда, так как штатные разъемы у этих автомобилей выполнены по евростандартам ISO — штекеров.

Теперь же рассмотрим схемы распиновок разных моделей:

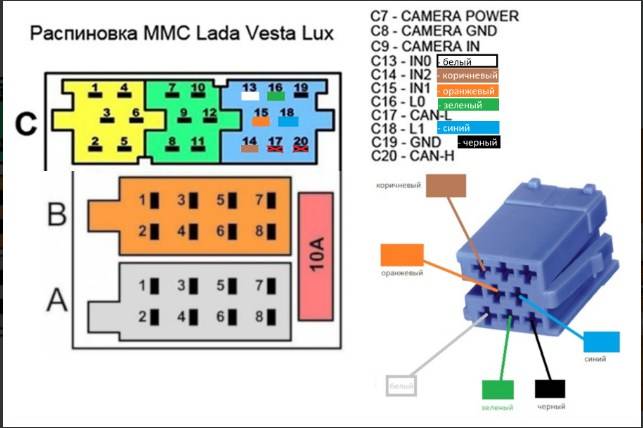

Мультируль на Lada Vesta

Распиновка Lada Priora

Распиновка Lada Granta

Распиновка Lada X-ray Media NAV

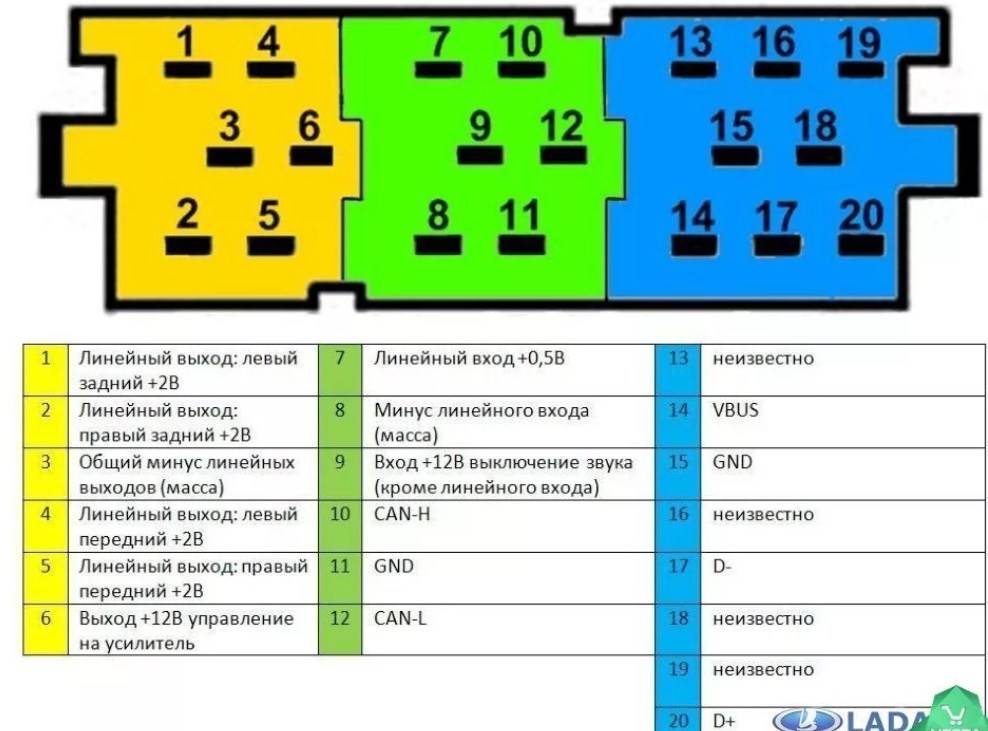

Распиновка Lada Largus (по аналогии со схемой х-рей)

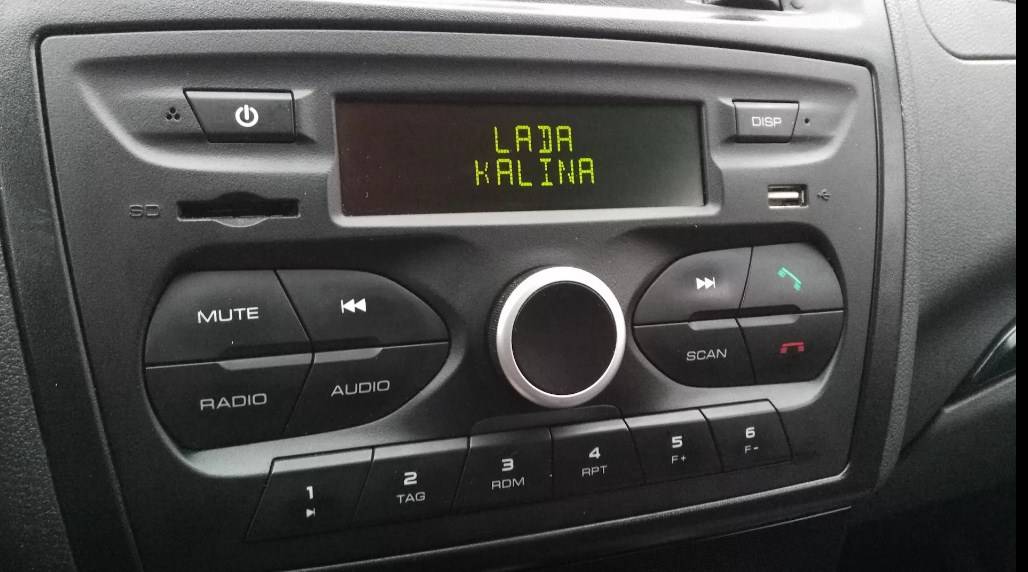

Распиновка Lada Kalina

+ Распиновка магнитолы Lada CD-5151RMP

Из вышеприведенных схем понятно, что подключить магнитолу в автомобиль семейства Лада — проще простого! Эти автомобили не только обладают большим потенциалом тюнинга аудиосистем, легко шумоизолируются, но и имеют легкий доступ к проводке, стандартный разъем ISO, позволяющий с легкостью подключить практически любое ГУ (головное устройство, магнитолу). Надеюсь, разобраться в представленных выше схемах вам не составит труда. Желаю удачи в деле распиновки магнитол ваших Лада! Штатных и не штатных. Да прибудет с вами сила! Встретимся на страницах сайта inmu3.ru!

Источник статьи: http://inmu3.ru/raspinovka-shtatnoy-magnitoly-lada.html

Неисправности магнитолы и методы их диагностики

Установка магнитолы в лада ларгус

Автомобили Лада Ларгус уже набирают популярность, в связи с этим у будущих покупателей –меломанов стоит вопрос: есть ли штатная магнитола на Ларгусе? В каких комплектациях имеется аудиоподготовка? Итак, ответим на эти вопросы по порядку.

Родная аудиосистема Ларгуса представляет собой удобную магнитолу, которая отлично вписывается в интерьер и имеет следующие функции:

– чтение USB-накопителей (наверное самый большой плюс)

– AUX (подключение в стандартный разъем 3,5 внешнего источника музыки)

– Bluetooth (возможно прослушивание музыки с телефона без проводов, если моб.телефон поддерживает такую функцию)

-HandsFree(нажатие одной кнопки позволит вам разговаривать через штатную магнитолу, к которому подключен мобильный телефон)

На каких комплектациях уже предустановлена магнитола?

Больше всего порадуются обладатели автомобиля Лада Ларгус 7-ми местного универсала версии «люкс SOP2». Для них АвтоВАЗ подготовил установленную штатную магнитолу с динамиками. Чтобы начать слушать любимую музыку владельцам этой комплектации останется только ввести код, написанный в руководстве пользователя.

Как опция магнитола также будет устанавливаться на комплектации «норма» и «люкс» 5-ти и 7-ми местного универсала, а также на фургонах «норма» комплектации. Под опцией понимается дополнительная доплата перед покупкой. При этом дополнительное оборудование устанавливают у дилера. За опциональную магнитолу Ларгуса и кондиционер (считают вместе) придется доплатить от 19 тыс.рублей. Если учесть, что в неофициальных автосалонах за установку только кондиционера просят от 30 тысяч, а за более менее приличную магнитолу от 6 тысяч, то 19 000 от официального дилера – выгодное предложение.

Аудиоподготовка для магнитолы других комплектаций Ларгуса

А как быть, если на вашем Ларгусе музыка не установлена, а самому петь Вам не резон? АвтоВАЗ тут нам тоже решил сделать подарок: на всех комплектациях (независимо от цены автомобиля) уже есть аудиоподготовка. Что значит аудиоподготовка? Это значит вам не придется самому ковыряться во внутренностях автомобиля, чтобы проложить провода к динамикам, антенне и питанию приемника. А аудиоподготвка Ларгуса это: во первых, проложенные жгуты проводов к магнитоле международного стандарта ISO, во вторых, уже установленная антенна с проведенным кабелем с подавителем помех, и в третьих готовые провода к передним и задним дверям для подключения динамиков. Для подключения магнитолы вам останется только подключить свою магнитолу к имеющемуся разъему, а в дверях сделать отверстия под динамики и подключить их. Рекомендуем вам обратиться в специальные автосервисы для прорезания места под динамики, если вы сомневаетесь в своих силах.

После того, как вы установили музыку, Вам останется только подпевать и наслаждаться дорогой на новом автомобиле.

Цена, комплектация, характеристики Лада Ларгус на 7 Укладка керамогранита на стене

Прошивка штатной магнитолы SW V0057 – Лада Ларгус клуб

Аудиоподготовка Лада Гранта: установка магнитолы

Рейлинги на Лада Ларгус – установка, видео #Гранта

Установка подрулевого джойстика, для штатной

Лада Ларгус 2013, 1.6л., Всем привет, уважаемые

Звук в Лада Ларгус Hynday H-CSE503 VS Renault, Видео

Музыка на Лада Ларгусе – Лада Ларгус

Bluetooth гарнитуры и наушники купить блютуз гарнитуру

Автоматическое зарядно-предпусковое устройство

Винтаж СССР. Винтажные украшения эпохи

Как сделать панно из фетра

Регулировка фар на ниссан тиида

Что можно сделать из гимнастического обруча

Рыбацкий пластилин видео

Оформление для девичника

Грунтовка для газобетона

Фурнитура для детей

Масса для слепок ручки и ножки

Процесс обновления

Теперь можно подключать носитель к магнитоле в автомобиле.

1. Перед началом процедуры следует обязательно включить зажигание. В противном случае магнитола автоматически отключится и процесс прошивки будет прерван, что может привести к выходу устройства из строя.
2. При считывании информации на носителе магнитола определит, что содержимое на накопителе является материалом для перепрошивки. Проанализировав информацию, устройство предложит обновить программное обеспечение. Следует выбрать «Да», чтобы отказаться нажать «Нет».
3. Подтвердить информацию следует нажатием кнопки «ОК».

Полезные советы

Вместо устройства 1 DIN на Лада Ларгус можно установить 2 DIN. Чтобы его разместить, необходимо обновить переднюю накладку на приборной панели. Усовершенствовать оригинальную нельзя. Она не будет выглядеть аккуратно. В панели убрать перемычки, располагающиеся возле разъема магнитолы и регуляторов климат-контроля.

Для передней панели с широким окошком потребуется доработка. Нужно установить клавиши управления дополнительным оснащением. Их заимствуют у Рено Логан. Элементы от Largus разместить не удастся. Изначально панель предназначена для овальных кнопок.

У оригинальной проводки цветная изоляция. Она не соответствует ISO, из-за чего понадобится сопоставить функции элементов на машине и на устройстве.

Для коммутации используется переходник. Можно коммутировать провода, скручивая кабели. Точку стыка стоит усилить припоем из олова и свинца. Хорошей альтернативной считается металлическая гильза. Наверху место соединения лучше закрыть трубкой для термоусадки. Она защищает от влажности, предотвращая короткие замыкания.

Колонки в ларгус размер

Когда я первый раз увидел Lada Largus, сразу решил для себя: Он будет у меня.

Начал раздражать звук из штатных динамиков. .(

Характеристики: Тип: Коаксиальная АС Типоразмер: 130мм. (5,25″) Количество полос: 2 Номинальная мощность: 40 Вт. Максимальная мощность: 60 Вт. Чувствительность: 90 дБ (Вт/м) Диапазон воспроизводимых частот: 60 – 20000 Гц Импеданс: 4 Ом

ВЧ-динамик Размеры: 16мм. (0,63″)

НЧ-динамик Размер: 130мм. (5,25″) Установочная глубина: 52мм. Установочное отверстие: 120мм. (4,7″) Встроенный фильтр.

Приступил к замене штатной акустики. Начал с правой задней двери.

Сверху, пластиковой лопаткой поддел штатную защитную сетку.

Освободил верхнюю защелку.

И аккуратно, потянув на себя защитную сетку, освободил ее из зацепов остальных защелок.

Открутил 4 самореза, которыми крепится динамик в корзине. И вынул динамик.

Как видим на фото, штатные динамики подключаются специфической фишкой (Renault). И что бы подключить к штатной проводке акустическую систему стороннего производителя, нужно купить специальные переходники! А так как: «Наши руки не для скуки. «. Да и цена на эти переходники очень кусачая, решил их сделать сам. (Т.к. уже вынимал один штатный динамик, то 4 переходника сделал заранее.)

Неисправности магнитолы и методы их диагностики

Как известно, на Ладу Ларгус устанавливается аудиосистема с набором динамиков уже с завода (в зависимости от комплектации). Усилители расположены в передних и задних картах дверей. Для подключения неоригинальных динамиков предусматривается несколько жгутов проводов (в том числе и для повышения мощности с помощью усилителя при подсоединении сабвуфера). Так как штекера разъемов не соответствуют действующему стандарту, то для подключения другого головного устройства потребуется дополнительно приобрести переходники.

Штатная автомагнитола иногда доставляет не только удовольствие от прослушивания музыки, но и некоторые проблемы. Устройство может не работать или функционировать некорректно по разным причинам. В целом список неисправностей включает только те, которые рядовой водитель (не имеющий специальных знаний по электротехнике) может устранить своими руками, без необходимости обращения в специализированный центр.

Что касается ремонта, то зачастую замена устройства может оказаться дешевле. Особенно если учесть наличие альтернативных вариантов в разных ценовых категориях и с различными возможностями. При стоимости не более 6 000 рублей ремонт может обойтись в половину этой суммы.

Основные проблемы

Если при нажатии клавиши включения штатная магнитола не отвечает и не включается, значит, в первую очередь следует обратить внимание на монтажный блок, проверив предохранитель на 15А в гнезде F28. Через него осуществляется соединение электроцепи памяти устройства с сохраненными настройками

Крышка монтажного блока находится на передней панели с левой стороны на торце. Понять, что этот предохранитель перегорел, можно по отсутствию признаков работы панели комбинации приборов, освещения салона и багажника, т. к. их электрическая цепь также запитана на F28. Если предохранитель не перегорел, следующим пунктом проверки будет состояние соединительных контактов и целостность провода, который идёт от предохранителя до разъема питания А4 на задней стороне магнитолы.

В этом случае виной может быть тоже предохранитель, но уже F38. Через него запитано питание на устройства вывода звука. Также на неисправный предохранитель указывает нефункционирование прикуривателя. Если последний работает, значит, предохранитель целый. Отсутствие звука также бывает вызвано нарушением целостности провода, идущего от предохранителя до разъема А7 на магнитоле. А если не работают только задние динамики, виной тому может быть нарушение соединений в колодке, которая расположена непосредственно за водительским сиденьем между передней и задней дверью.

Причина неисправности может заключаться в отсутствии «массы» – это черный провод, идущий на магнитолу (клемма А8). Во всех остальных случаях потребуется вмешательство в электросхемы устройства. Без соответствующих познаний в этой области велика вероятность полного выхода из строя магнитолы. При обращении к специалистам ремонт может составить не менее 1 000 рублей, не считая диагностики.

Снятие и установка магнитолы

При выходе устройства из строя понадобится его демонтировать, чтобы установить другое. Снятие также понадобится, если необходимо произвести подключение динамиков, ремонт, почистить клеммы или перепрошить. Визуально на передней панели отсутствуют защёлки или ключи для снятия.

На самом деле на лицевой части магнитолы находятся четыре отверстия, в которые необходимо вставить 4 подходящих по диаметру стержня (около 2 мм). Процесс демонтажа выглядит следующим образом.

1. Два стержня вставляются в отверстия с левой стороны.
2. Еще два – с правой.
3. Теперь следует одновременно нажать на все стержни сразу.
4. Вместе с тем поддеть подходящей пластинкой, например, пластиковой картой.
5. После характерных щелчков, свидетельствующих об ослаблении защёлок, можно извлечь устройство.

Допиливаем автозвук или подарок от Деда Мороза!

На Новый год Дед Мороз, сделал подарок для улучшения автозвука в Ларгусе, производим установку и подключение.

К Новому году Дед Мороз, сделал мне подарок в виде такого вот набора для Ларгуса:

И даже кабели подключения в комплекте:

Так как усилитель имеет линейный вход, с RCA решил не заморачиваться, а подключить усилитель к задним динамикам аудиосистемы, в районе магнитолы.

Вынимаем магнитолу, для этого я использовал четыре гвоздя.

Затем занялся протяжкой кабелей на акустику и питание. Кабель питания усилителя, пустил от АКБ по левому борту. Для этого с помощью стального провода, протянул кабель через резиновую заглушку моторного отсека:

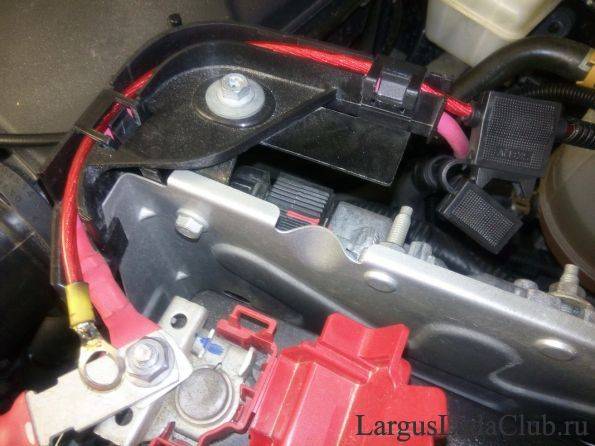

Кабель через предохранитель к АКБ:

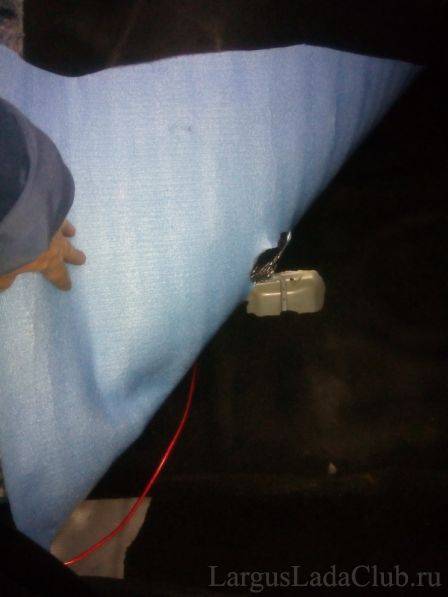

Вынимаем пистоны и резиновые уплотнители дверей, протягиваем кабель по порогу:

Откручиваем пластиковую накладку стоки дверей и кидаем кабель к багажнику:

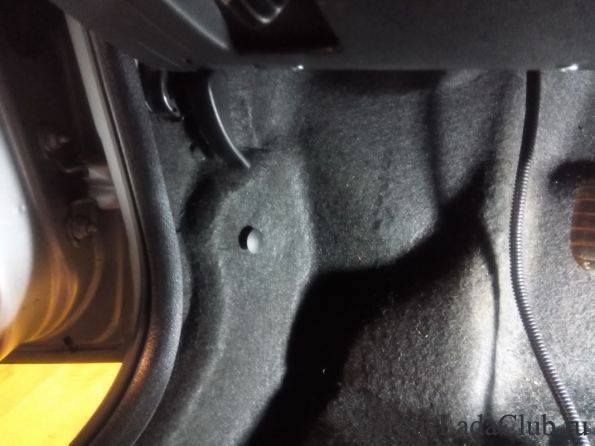

Протягиваем кабель под ковролином к правому борту, так как сабвуфер решено было поставить там.

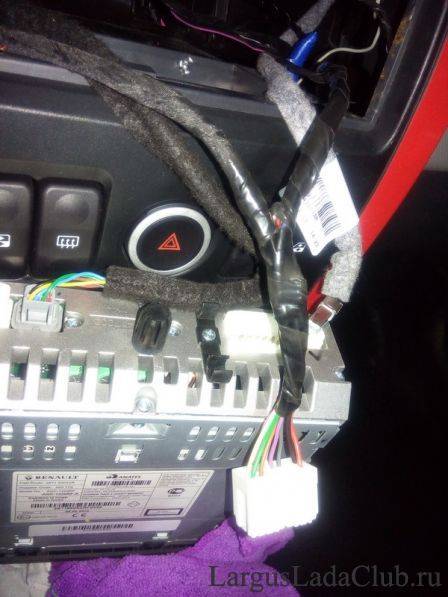

Аналогично прокладываем аудио кабели по левому борту, далее за бардачком и к магнитоле:

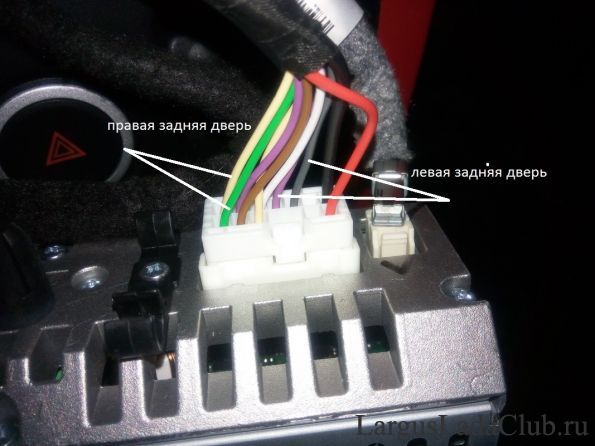

Затем находим нужные провода задних динамиков:

Зачищаем и припаиваем провода согласно маркировки:

На другом конце аудио кабелей, припаиваем разъем линейного входа усилителя, шедший в комплекте:

При подключении усилителя через линейный вход, отпадает нужда подключать отдельно управляющий кабель, при появлении питания на динамиках штатной аудио системы, усилитель автоматически включается и наоборот. Сам усилитель, имеющий небольшие габариты, было решено закрепить на боковой стенке сабвуфера:

Минусовой кабель усилителя, прикрутил к нижнему болту ремня безопасности второго ряда:

Теперь возникла проблема как установить сабвуфер, так как он слегка шире приямка за вторым рядом сидений. Решено было сделать полку из дсп от старой мебели и кусков фанеры:

Примерно такой конфигурации:

Полку я затем доработал, сделав бортики по всем сторонам, чтобы сабвуфер не съезжал и стоял на месте:

Для придания достойного вида, обтянул полку карпетом :

Полка получилась как заводская:

Далее, согласно схемы, подцепляем кабели к усилителю:

Для аккуратности, провода затягиваем в жгут стяжками.

Остается подключить плюсовой кабель к АКБ и вставить предохранитель в гнездо:

Включаем магнитолу и наслаждаемся мощным и сочным звуком! Шумоизоляция салона — это сила, звук в машине звучит совсем по другому.

Всех с наступающим Новым годом! Всем всего, всего самого наилучшего!

2din на Ларгус

Здравствуйте ларгусоводы! Решил поделиться опытом по установке 2din магнитолы на ларгус (может быть геморройным), но тем не менее. Не найдя в продаже переходной рамки , принял решение просто вырезать нужный размер в штатной рамке используя канцелярский нож . Блок кнопок вырезал отдельно и перенес их ниже. С внутренней стороны все стыки склеил и спаял паяльником . После проделанной процедуры от шпаклевал все внешние стыки шпатлевкой по пластику и закатал пленкой. Подошло все идеально. Заодно перенес кнопки подогрева сидений под стояночный тормоз (Рекомендую очень удобно в эксплуатации).

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Полка на панель →

Создайте свой бортовой журнал, и вы сможете делиться с форумчанами своим мнением о Ларгусе, полезными наработками, установленным доп. оборудованием и тюнингом, поездками и путешествиями! Для создания бортового журнала необходимо зарегистрироваться на сайте.

Теги: магнитола 2din, магнитола

Популярное в бортовых журналах

Дхо Путешествия на ларгусе Расход топлива Подлокотник Пробег Диски Магнитола То1 Первые впечатления Покупка ларгуса Электрика Чехлы на ларгус Сетка в бампер Доработки Гбо Динамики Камера заднего вида Дворники Освещение салона Стоп сигнал Тюнинг Шины и диски Обратный клапан Тюнинг фонари Шумоизоляция Зимние шины Коврики Ларгус Видеорегистратор Рки-19 Зимняя эксплуатация Бокс на крышу Птф Задние фонари Ижевск Автозвук Форсунки Брызговики Бачок омывателя Упоры капота Лампа ближнего света Установка салонного фильтра Парктроник Пороги Лада ларгус Светодиод Накладки на ковролин Плавают обороты холостого хода Освещение багажника Тонировка Полка багажника Поездка на море Уплотнитель капота Дтп Отзыв владельца Подкрылки Рация Дополнительная розетка Очечник Замена 5 передачи

Комментарии (3)

sergiks 9 января 2015 в 11:29 0

Получилось отлично. молодец.

Игорь31 9 января 2015 в 13:36 0

Класс!!!!Молодец!!!

Den 73 rus 20 июля 2015 в 21:55 0

что за магнитола ? блин не как себе не подберу альпы дорогие пионеры не надежные стали

Добавить комментарий

RSS-лента комментариев

Дополнительные комментарии:

Полезные советы

Габариты двухдиновой системы составляют 178х100 мм. Установка магнитолы потребует доработки внутреннего пространства. Если приобрести устройство 178х120х100 мм, этого можно избежать.

Для монтажа простой автомагнитолы размер не должен превышать 178х50 мм. Для установки надо воспользоваться пластиковой лопаткой или отверткой. В комплекте есть переходники.

Чтобы установить 2 DIN, надо взять другую накладку на консоль и плоскогубцы. Дополнительно понадобится рамка для головного устройства и полотно по металлу. Последнее потребуется для доработки места установки.

Отдельного внимания заслуживает замена штатной акустики на аналог. Даже если устройство имеет идентичные габариты, потребуется новая рамка. Иначе будут щели в панели.

Процесс обновления

Теперь можно подключать носитель к магнитоле в автомобиле.

1. Перед началом процедуры следует обязательно включить зажигание. В противном случае магнитола автоматически отключится и процесс прошивки будет прерван, что может привести к выходу устройства из строя.
2. При считывании информации на носителе магнитола определит, что содержимое на накопителе является материалом для перепрошивки. Проанализировав информацию, устройство предложит обновить программное обеспечение. Следует выбрать «Да», чтобы отказаться нажать «Нет».
3. Подтвердить информацию следует нажатием кнопки «ОК».

Как подключить магнитолу

Другие варианты разблокировки

Существует альтернативный способ разблокировки магнитолы Lada Largus. Понадобится обратиться к официальному дилеру. Специалисты отправляют VIN-номер машины производителю. От завода дилерский центр получает пароль от установленной автомагнитолы. Метод не подойдет, если устройство менялось на аналогичное по гарантийному талону или лично водителем. Чаще всего официальный представитель снимает магнитолу. Дилер считывает сведения, нанесенные на этикетку. Он определяет код с помощью калькулятора.

На первых моделях Ларгус было устройство, транслирующее предварительный пароль. Чтобы увидеть код, нужно сразу нажать на клавиши 1 и 6. Удерживать кнопки в течение 5 сек. На экране появится пояснение, а затем четырехзначный пароль. Его необходимо ввести в калькулятор, как описано выше.

Сейчас такое оборудование встречается редко. Других способов для разблокировки магнитолы не существует. Некоторые автовладельцы перепрошивают программное обеспечение. Но это не поможет раскодировать стереоустройство.

Инструкция

Накопитель Обычно в комплекте к магнитоле идет руководство пользователя. Есть детальные характеристики того, как осуществляется ее эксплуатация, что и когда нажимать, а главное, зачем.

Согласно схеме в инструкции, указано два варианта исполнения магнитолы:

• двухдиновая (2 din);
• стандартная.

По первой категории ничего сложного нет, это только название непонятное. Отличаются эти две версии только разными кнопками, да тем, что на них написано. Самой полезной и практичной функцией является возможность сопряжения с некоторыми беспроводными устройствами через Bluetooth, например, подключение к мобильному телефону. Штатная магнитола на Ладе Ларгусе обеспечит вам в таком случае возможность говорить по телефону даже без помощи рук, не нарушая тем самым правила дорожного движения. Если думаете, что придется сильно громко разговаривать или кричать, чтобы собеседнику было хорошо слышно, то ничего подобного. Обычного тона голоса будет вполне достаточно.

Музыка на Лада Ларгусе

Автомобили Лада Ларгус уже набирают популярность, в связи с этим у будущих покупателей –меломанов стоит вопрос: есть ли штатная магнитола на Ларгусе? В каких комплектациях имеется аудиоподготовка? Итак, ответим на эти вопросы по порядку.

Штатная магнитола

Родная аудиосистема Ларгуса представляет собой удобную магнитолу , которая отлично вписывается в интерьер и имеет следующие функции:

— чтение USB-накопителей (наверное самый большой плюс)

— чтение CD-MP3

— AUX (подключение в стандартный разъем 3,5 внешнего источника музыки)

— Bluetooth (возможно прослушивание музыки с телефона без проводов, если моб.телефон поддерживает такую функцию)

-HandsFree(нажатие одной кнопки позволит вам разговаривать через штатную магнитолу, к которому подключен мобильный телефон)

На каких комплектациях уже предустановлена магнитола?

Больше всего порадуются обладатели автомобиля Лада Ларгус 7-ми местного универсала версии «люкс SOP2». Для них АвтоВАЗ подготовил установленную штатную магнитолу с динамиками. Чтобы начать слушать любимую музыку владельцам этой комплектации останется только ввести код, написанный в руководстве пользователя .

Как опция магнитола также будет устанавливаться на комплектации «норма» и «люкс» 5-ти и 7-ми местного универсала, а также на фургонах «норма» комплектации. Под опцией понимается дополнительная доплата перед покупкой. При этом дополнительное оборудование устанавливают у дилера. За опциональную магнитолу Ларгуса и кондиционер (считают вместе) придется доплатить от 19 тыс.рублей. Если учесть, что в неофициальных автосалонах за установку только кондиционера просят от 30 тысяч, а за более менее приличную магнитолу от 6 тысяч, то 19 000 от официального дилера – выгодное предложение.

Аудиоподготовка для других комплектаций Ларгуса

А как быть, если на вашем Ларгусе музыка не установлена, а самому петь Вам не резон? АвтоВАЗ тут нам тоже решил сделать подарок: на всех комплектациях (независимо от цены автомобиля) уже есть аудиоподготовка. Что значит аудиоподготовка? Это значит вам не придется самому ковыряться во внутренностях автомобиля, чтобы проложить провода к динамикам, антенне и питанию приемника. А аудиоподготвка Ларгуса это: во первых, проложенные жгуты проводов к магнитоле международного стандарта ISO, во вторых, уже установленная антенна с проведенным кабелем с подавителем помех, и в третьих готовые провода к передним и задним дверям для подключения динамиков. Для подключения магнитолы вам останется только подключить свою магнитолу к имеющемуся разъему, а в дверях сделать отверстия под динамики и подключить их. Рекомендуем вам обратиться в специальные автосервисы для прорезания места под динамики, если вы сомневаетесь в своих силах.

После того, как вы установили музыку, Вам останется только подпевать и наслаждаться дорогой на новом автомобиле.

Характеристики устройства
