Не горит подсветка стеклоподъемников на Рено Дастер. Что делать?

Установка передних стеклоподъемников на Дастер

Для самостоятельного монтажа передних стеклоподъемников на Рено Дастер можно купить оригинальные детали, их артикул 8200034907.

Процедура установки электростеклоподъемника фирмы Форвард на Renault Duster выглядит:

1. Предварительно на оголенные концы проводов управляющего механизма напаиваются клеммы.
2. Выполняется снятие декоративной обивки дверного полотна. Она зафиксирована болтами и пластиковыми клипсами.
3. Демонтируется ручной привод подъема стекла посредством откручивания гаек в количестве четырех штук. Они расположены непосредственно на дверном полотне.
4. Выкручиваются четыре крепежных самореза стекла.
5. Устанавливается электрический привод подъема стекла, который фиксируется двумя крепежами – сверху и снизу.
6. Вставляется и крепится к планке стекло.
7. Через гофру выводятся провода, которые понадобится провести под обивкой торпеды к блоку предохранителей.
8. После выполненных операций рекомендуется сразу не монтировать декоративную накладку двери Рено Дастер. Это позволит проверить работу установленного механизма, и быстро устранить недочеты.

Монтируем кнопку и подключаем электрику

Перед установкой блока управления стеклоподъемниками Рено Дастер понадобится определить их место. Это необходимо для подготовки проводов соответствующей длины, которые должны иметь небольшой запас. Наиболее рационально монтировать кнопки управления на центральном тоннеле. В промежутке между рычагом коробки передач и подстаканниками. Ниже артикулы запчастей:

• 8200602227 – со стороны водителя;
• 8200476809 – со стороны пассажира.

Для подготовки посадочного места под кнопки понадобится высверлить два отверстия с диаметром в шестнадцать миллиметров. После этого аккуратно сформировать овальную форму при помощи напильника. Далее:

1. К кнопкам подсоединяются провода, они вставляются в подготовленные посадочные места.
2. С АКБ снимается минусовая клемма, чтобы исключить короткие замыкания в проводке.

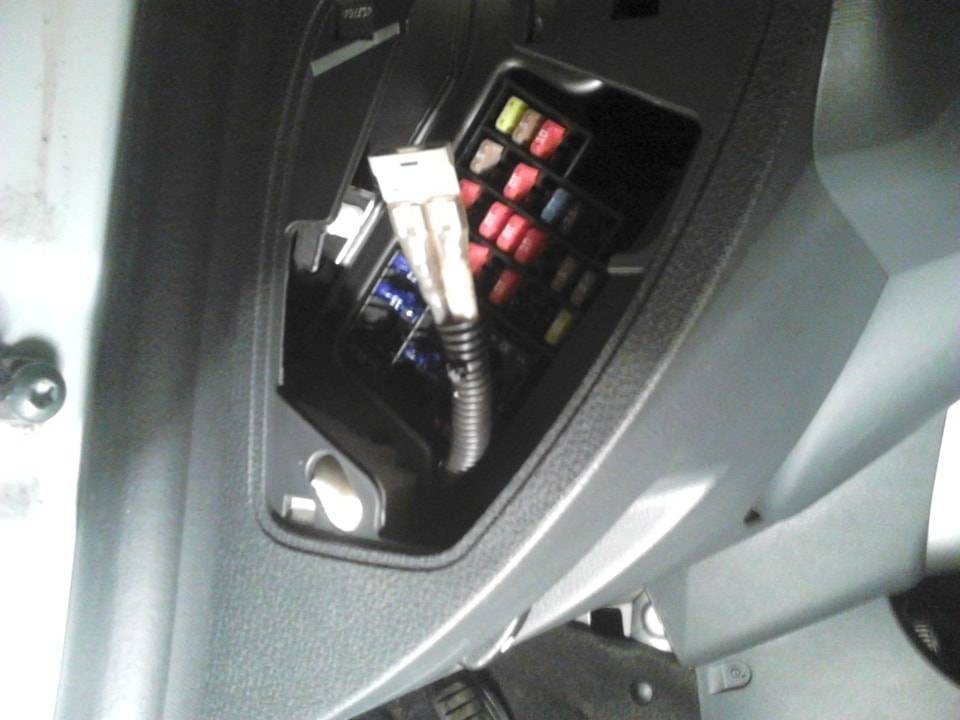

3. Подсветка кнопочного поста заводится от предохранителя F19. А питание непосредственно на привод электростеклоподъемника берется с проводника, который подводит питание на защитные элементы F13-F16. При этом дополнительно врезается предохранитель с номинальным током 25 или 30 Ампер.
4. Проверяется работа смонтированного механизма.
5. Устанавливается декоративная обивка двери.

Оставшиеся в обивке отверстия от ручного привода подъема стекол закрываются заглушками. Как правило, они поставляются в комплекте. Но если их нет, можно использовать следующий артикул детали, подходящий по размерам для Renault Duster – 21060-6102034-01.

Что можно сделать самостоятельно

Купив Renault Duster многие начинают фаршировать его различными прибамбасами: задний парковочный радар, камера заднего вида (КЗВ), видео-регистратор, защита узлов под днищем внедорожника и т.п. При этом многие не подозревают о том, что уже установлено в их машине. Что же входит штатно в комплектацию Дастера?

1. Каждой вещи свое место

Заехав первый раз на заправку на своем новом Рено Дастере, я не сразу сообразил куда можно приспособить крышку от бензобака, когда вставляешь пистолет бензоколонки. Пришлось положить крышку в карман и пойти расплачиваться с кассиром за бензин. И только потом мы догадались, что на люке бензобака есть специальный крючок, на который вешается крышка бензобака, вот так:

2. Тайничок

Автопроизводитель Renault позаботился и разместил в Дастере комплект запасных предохранителей на случай поломки в дороге. Там же находится пинцет для удобства установки предохранителей. Но где искать этот комплект? Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери:

3. Убрать лишнее

Если вам не нужны подголовники, вы можете их легко снять. Для этого нужно всего лишь нажать две кнопочки и вытянуть подголовник вверх.

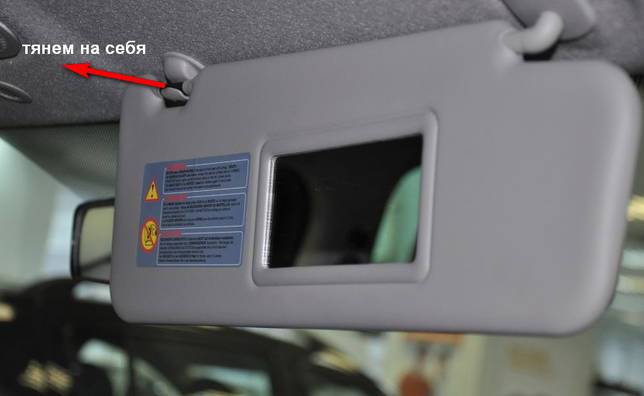

4. Как спрятаться от солнца

Солнцезащитный козырек можно использовать не только на лобовом, но и на боковых стеклах. Просто потяните на себя за край козырька, высвобождая его из фиксатора и поверните на боковое стекло. Теперь солнце не будет вам досаждать сбоку.

5. Детский замок

Не каждый догадывается, что металлические рычажки в торце задних дверей – это полезная функция блокировки от детей. Нажмите этот рычажок и ребенок не сможет открыть дверь изнутри, а снаружи вы откроете ее как обычно.

6. Подстраиваем руль Дастера под себя

Руль на Рено Дастере можно регулировать по высоте, правда имеется всего 2 положения, но это лучше чем совсем ничего. Кнопка регулировки руля находится снизу рулевой колонки.

7. Усиливаем безопасность

В Дастере есть функция автозакрывания дверей при начале движения при скорости свыше 10 км/ч. Про эту возможность практически нигде не говорится, я сам узнал об этом только через 1 год владения машинкой. Эта дополнительная функция присутствует практически на всех японских автомобилях. Чтобы включить эту функцию на Dustere проделываем следующее:

Кнопка центрального замка Рено Дастер расположена здесь

Нажать левую часть кнопки с красным автомобильчиком и держать до звукового сигнала

• включаем зажигание
• нажимаем кнопку центрального замка и удерживаем ее не менее 5 секунд до звукового сигнала.

Всё! Теперь при начале движения и скорости свыше 10 км/ч сработает центральный замок и закроет все двери. Чтобы отключить эту функцию, проделываем заново теже действия.

Надеюсь эта информация была для вас полезной и сможете воспользоваться этими советами в нужный момент.

• Рено Дастер: отзывы владельцев, все минусы и недостатки
• Рено Дастер: тюнинг французского кроссовера
• Как подготовить к зиме Рено Дастер

Это интересно: Снятие омывателя ветрового стекла и стекла двери багажного отделения Renault Duster

Подключение подсветки кнопок стеклоподъемников рено дастер

не мое, нарыскал в инете, пригодится всем, кто с руками: Владельцы Дастеров, кои недалеки от интернет-сообществ, наверняка уже сталкивались с темой подсветки кнопок стеклоподъёмников, которая на российских Дастерах ЕСТЬ, но тупо и элементарно не подключена по неизвестной нано-науке причине.

Сию недоработку французских инженеров (или мерчендайзеров?) и русских сборщиков (или адаптаторов?) я и мечтал исправить с момента покупки и до вечера выходного понедельника. Больше не мечтаю, ибо сделал. Далее всё элементарно, поэтапно и довольно наглядно: Нежно подцепляем панельку кнопок шлицевой отвёрткой или ещё чемнть плоским и относительно тонким за верхний край (кстате, со стороны пассажира всё «начинается» наоброт, с нижней кромки):

Отцепляем панельку от фишки разъёма, над которой будем проводить операцию, а саму панельку откладываем в сторонку:

Наблюдаем отсутствие необходимого проводка, а именно — «плюса» диода подсветки, ибо масса там есть, она типа общая…

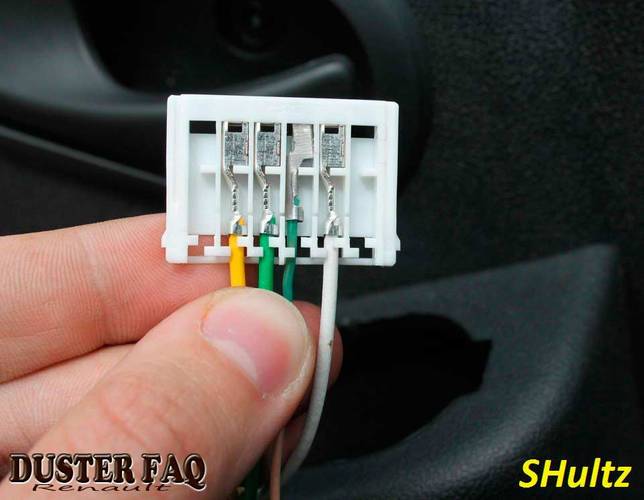

Надавив на «усики» по бокам фишки, вынимаем из фишки белый разъём…

…и наблюдаем вблизи отсутствие нужной «мамки»

В недрах гаража был найден «донор» в виде проводка с «мамой» несколько бОльшего размера, но после небольшой обработки тонкими плоскогубцами и ножнями по металлу, он почти замечательно встал на место:

А «хвост» «донора» подключаем, в соответствии с рекомендациями опытных «доработчиков» Дастеров, к жёлтому проводу. Оголять ничего не стал, подсунул его под обжимы самой клеммы:

И после всего этого — собираем нежно в обратной последовательности, дожидаемся темноты, включаем зажигание, и радуемся проделанной работе:

Спустя несколько недель моя природная лень была преодолена, и минут за 10 я слабал свет на пассажирской кнопке, а именно: Подцепил пассажирский блок кнопки. Заметьте ещё раз — снимаем от нижнего края:

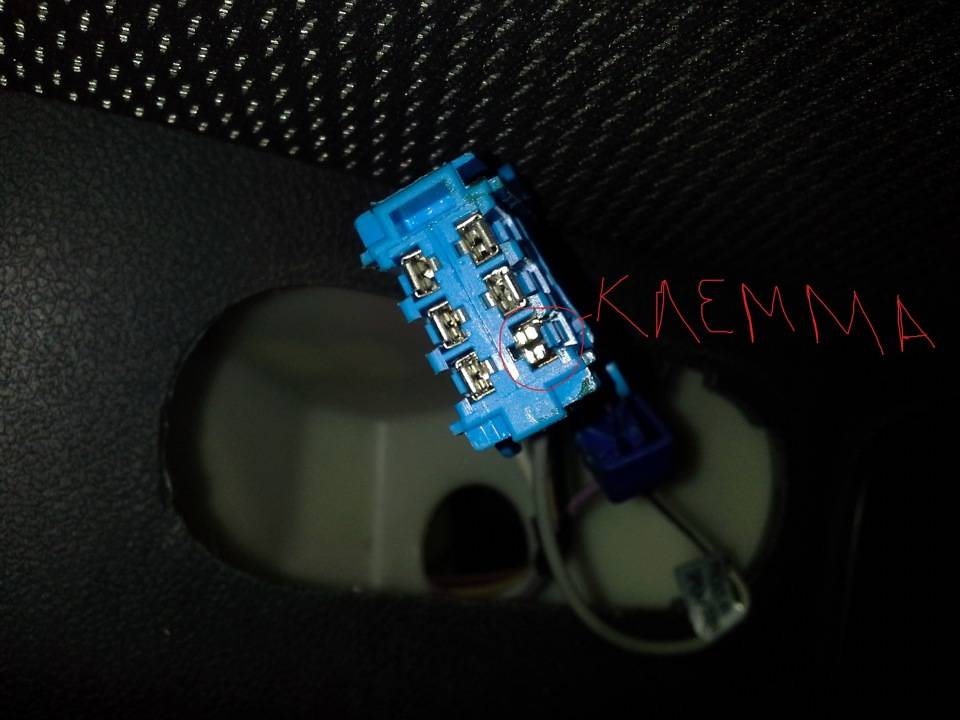

Отсоединив фишку разъёма, видим отсутствие одного проводка:

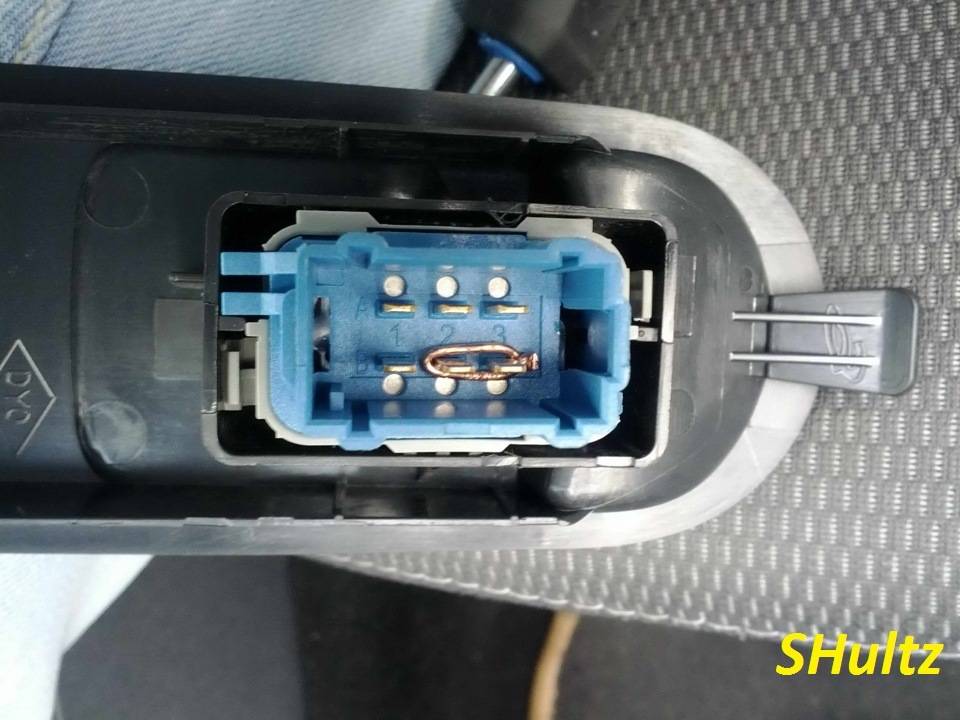

На пассажирском разъёме всё гораздо проще, ибо «плюс» идёт по соседнему с отсутсвующим «концом» проводу, поэтому было решено сделать всё по-простому, установкой перемычки между «папами» на фишке кнопки:

Из кусочка оголённого проводка, оставшегося от первоначальных подключений водительского блока, было сделано колечко с помощью пассатиж и шлицевой отвертки, вот так и вот такое:

Последним действием с помощью той же шлицевой отвёртки вставили колечко-перемычку в контакты фишки:

После чего всё вставляем разъём обратно в фишку, убедившись, что колечко нисколь не помешало их крепкому соединению друг с другом, вставляем блок кнопки обратно в дверь, а дальше либо ждём темноты, либо свернув листик бумаги в трубочку глядим в него, прислонив один край к кнопке и заглядываю внутрь с другого… Светиццо!

Я нашел это описание давненько, с фото, но фото не знаю как выложить, могу выслать на эл.почту, сам сделаю это по теплу.

С дозволения администрации выложу мои фотки, которые автор первого поста не смог выложить, ограничившись только моим же текстом. Возможно, неплохо их будет добавить в первый пост.

Понятно, что новые автомобили вроде как уже с подсветкой идут, что не может не радовать, но всё-таки пусть будет, имхо.

Ремонт кнопок и почему возникает неисправность

Приступаем к ремонту кнопок. Проблема в том, что их рабочие контакты со временем окислились и между ними возникло электрическое сопротивление.Так, при прозвонке кнопок тестером, обнаружено, что сопротивление возрастает порой до 2 кОм тогда как его не должно быть совсем.

Понятно, что в результате нажатия на такую кнопку, мозги авто, отвечающие за работу стеклоподъёмников “не понимают команды” они видят вместо коротко замкнутого контакта возникшее сопротивление и начинают вести себя как попало. Отсюда и невозможность адекватного управления стёклами.

Итак-за ремонт

Цель – Нужно почистить контакты кнопок, конечно можно залить кнопки каким нибудь чистящим, специальным средством, но не у всех оно есть. А покупать баллончик ради этого нет смысла, всё легко устраняется без этих затрат. Разве что выпаивать пришлось. Но мы ведь не ищем лёгких путей – Верно?

Кнопка разбирается очень просто,

Кнопка, вид с торца

Теперь аккуратно подцепляем чем то острым и разделяем две части кнопки.

Разбираем кнопку чем то острым

В чёрной части находится толкатель – Следите за тем что бы он не выпал и не потерялся. А на белой половинке как раз и есть нужные нам контакты.

Разобранная кнопка

Вот эти контакты выделенные жёлтым нас и интересуют. Их нужно зачистить, но сделать это нужно нежно, ничего продирать с грубостью или наждачкой не нужно.

Для этого я использовал туже медную оплётку, просунув её между нужными группами контактов, слегка прижав их, поёрзал оплёткой туда – сюда.

Чистим контакты медной оплёткой

После этого измерения показали, что работа кнопки полностью восстановилась, проделываем это с остальными – Времени ушло менее 10 мин. на все.

После чистки, кнопки нужно собрать и запаять на место. Собрать не правильно не получится так как на половинках корпуса кнопок есть ключи (отмечено жёлтым) так же и запаять, неправильно тоже не выйдет – шаг у их ножек разный, по другому не вставить в отверстия платы.

Скошенные углы являются ключами для правильной сборки

Установка комплекта стеклоподъёмников на дверь водителя и пассажира.

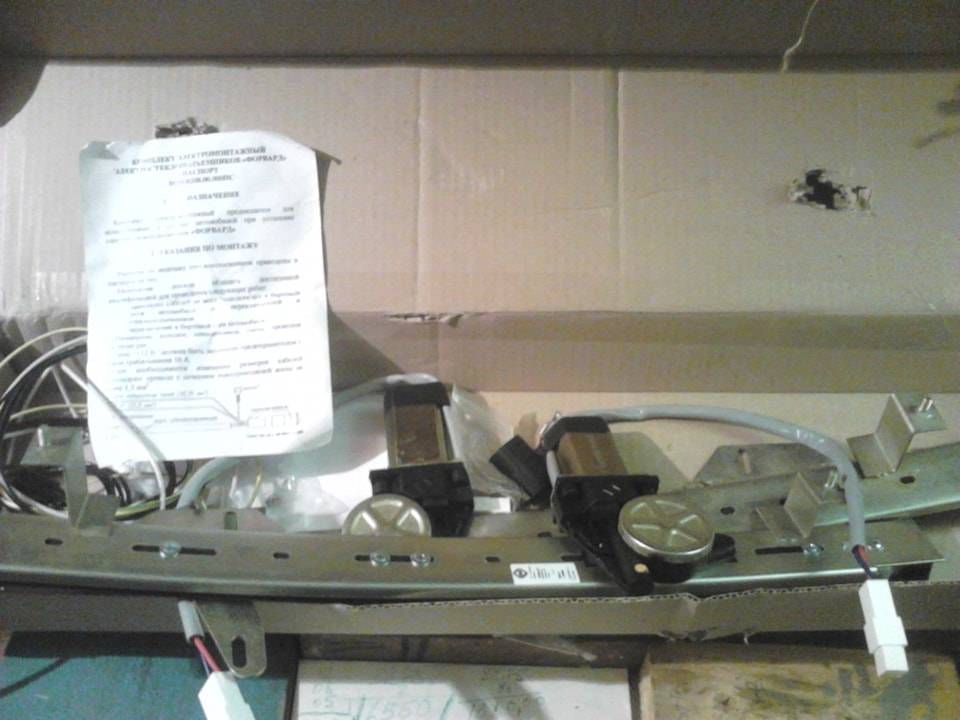

В этом случае необходимо приобрести комплект для монтажа электропривода стекла для самостоятельной установки. Можно использовать оригинальный блок управления стеклоподъемниками, артикул: 8200034907

Подготавливаются провода – к ним нужно припаять клеммы.

Затем, согласно инструкции, необходимо снять декоративную обшивку двери. Она держится на нескольких болтах и клипсах. Снимаем ручной стеклоподъемник, для этого откручиваем 4 гайки на корпусе двери.

После этого нужно выкрутить 4 самореза, на которых держится стекло.

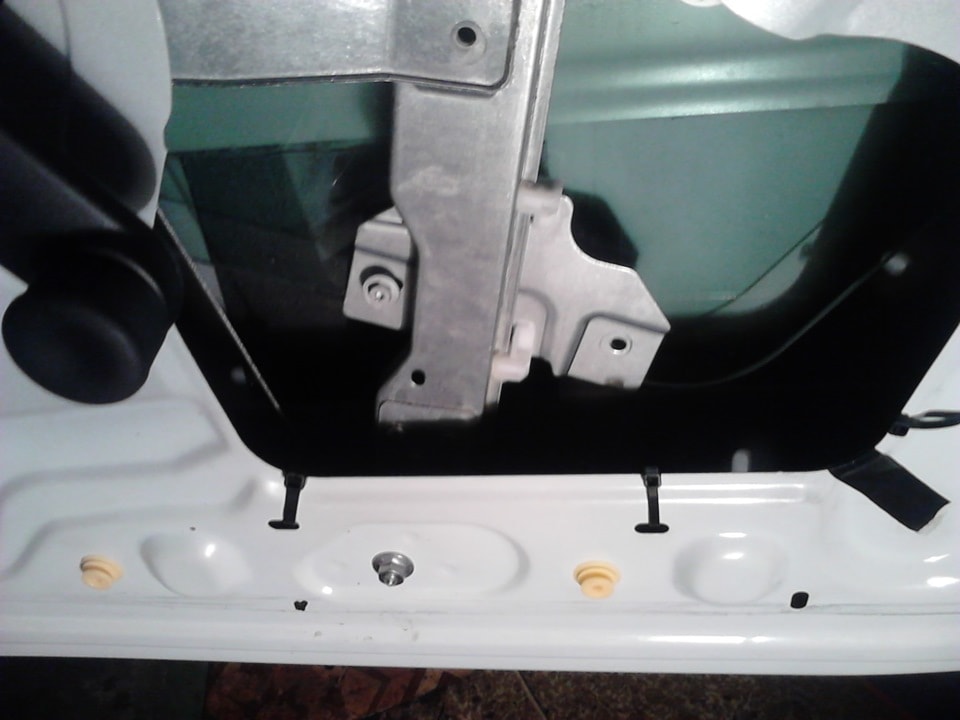

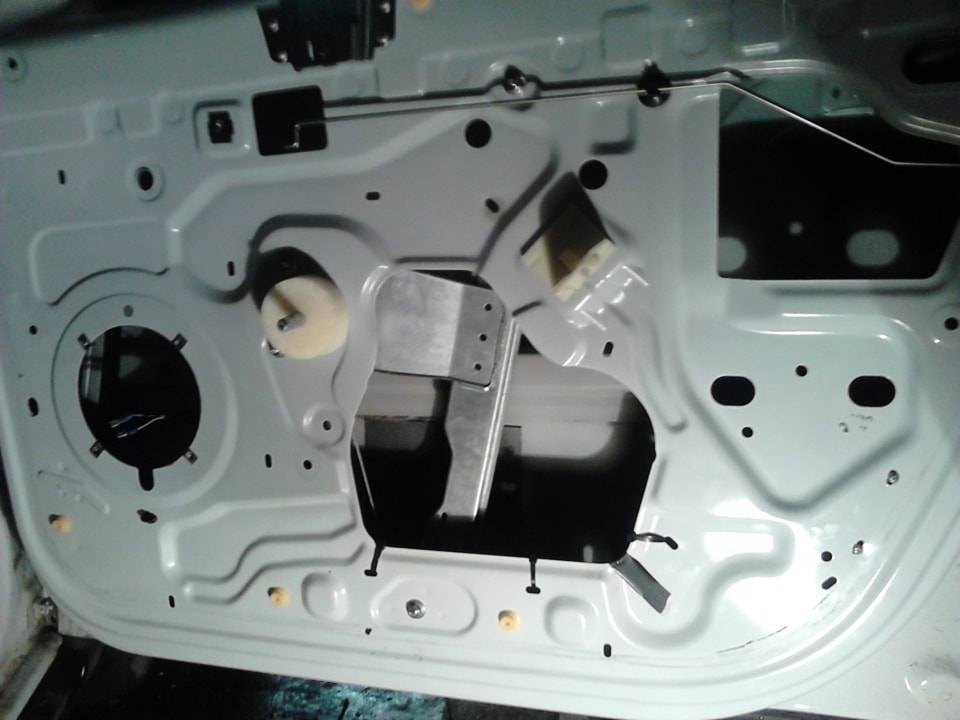

Затем монтируем электрический стеклоподьемник Рено Дастер, в отличие от механического он имеет только 2 точки крепления – вверху и внизу. После чего закрепляем стекло на планке и проводим провода через гофру. Чтобы убедиться в правильности подключения и в случае необходимости можно было быстро исправить все недочеты, лучше пока не устанавливать накладку двери на место.

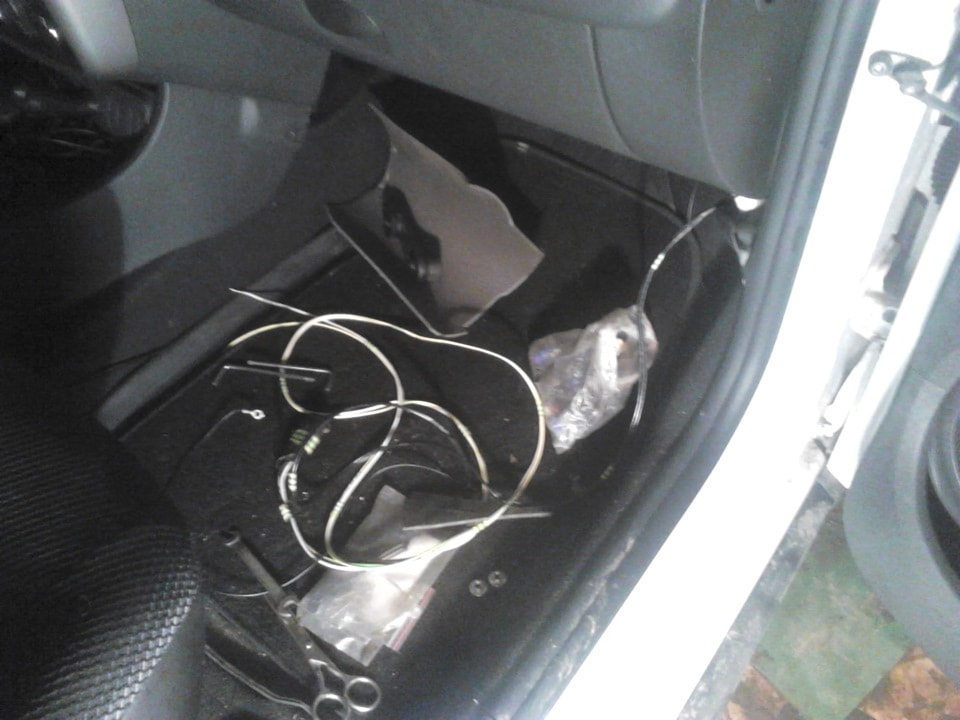

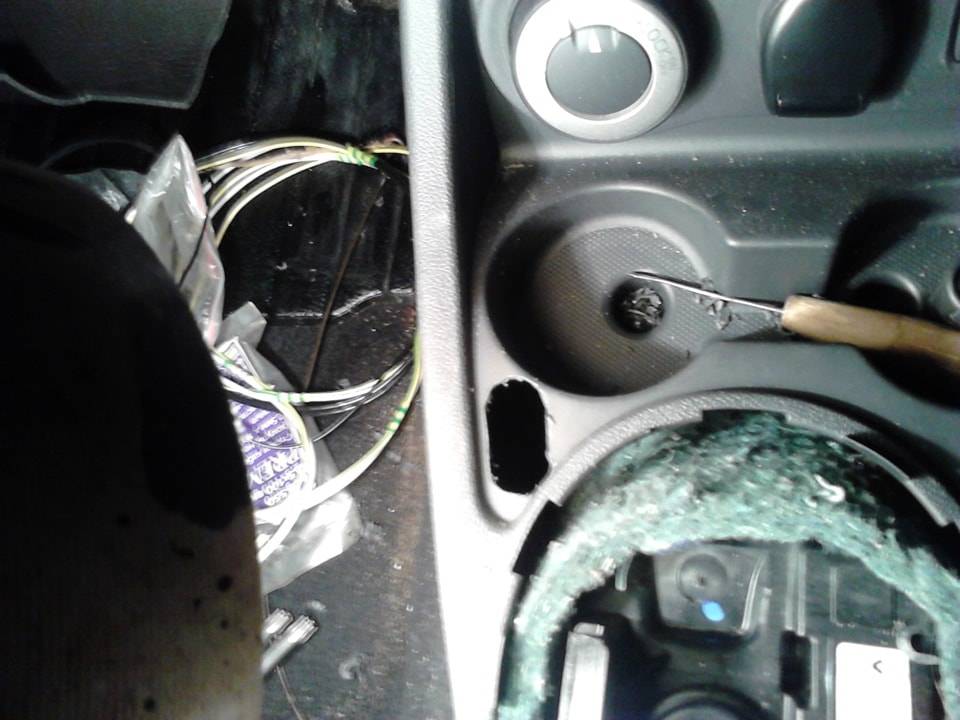

Провода идущие к блоку предохранителей лучше всего протягивать под обивкой за центральной консолью.

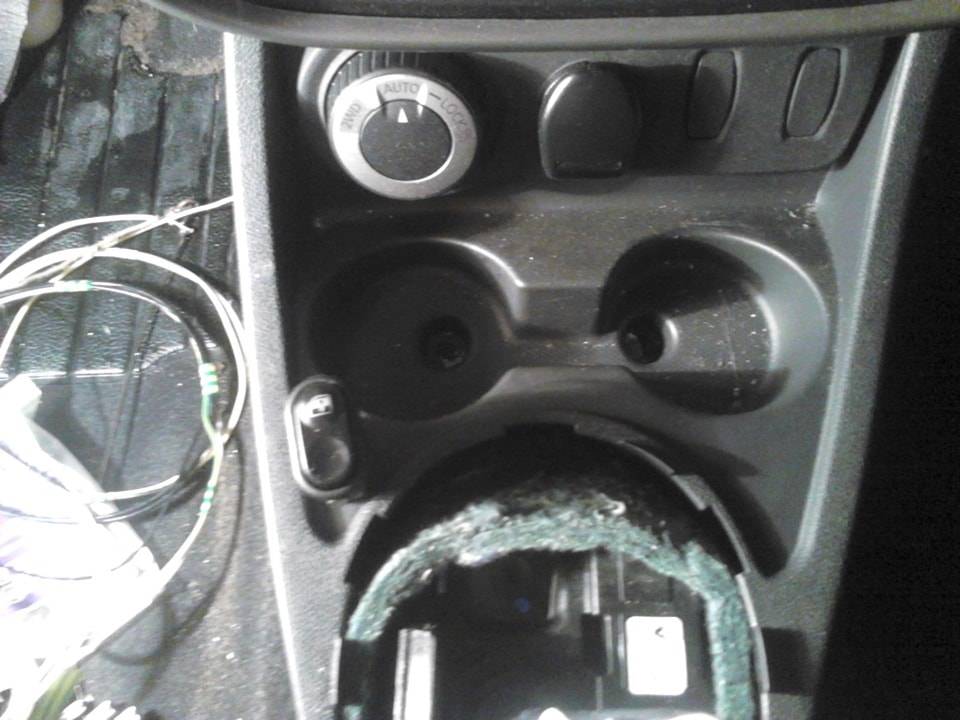

Заранее нужно выбрать место, где будет установлена кнопка стеклоподъёмника Рено Дастер и выбирать длину проводов таким образом, чтобы был небольшой запас. Оптимальным размещением кнопки будет место на центральном тоннеле, между рычагом КПП и подстаканниками. Это не требует дополнительной протяжки проводов или их значительного удлинения.

Сверлим два отверстия, диметром 16 миллиметров.

При помощи напильника срезаем лишние углы до получения ровной овальной формы. Артикул оригинальной кнопки стеклоподъемника с водительской стороны 8200602227, с пассажирской -8200476809. Можно выбрать другую, подходящую по внешнему виду.

Подключаем провода к кнопкам, устанавливаем их на посадочные места.

Затем переходим к подключению проводов питания и подсветки. Перед выполнением работ необходимо отключить клеммы аккумулятора для предотвращения короткого замыкания. Подключаемся к проводу, который подает питание на предохранители F13, F14, F15, F16. На проводе, идущем к стеклоподъёмникам необходимо установить дополнительный предохранитель на 25-30А. Подключение подсветки необходимо выполнять через родной предохранитель F19.

Подключаем монтажный блок.

Устанавливаем панель на место, на место бывшего ручного стеклоподъёмника необходимо установить декоративную заглушку. Обычно они идут в комплекте. При необходимости можно заказать отдельно, артикул подходящей по параметрам: 21060-6102034-01

Не горит подсветка кнопок стеклоподъемников рено дастер

пришла на ум интересная вещь. на кнопке стеклоподъемника наверняка есть плюс, и если кинуть туда перемычку, подсветка будет всегда, стоит лишь включить зажигание, независимо от того, включены габариты или нет. но если дорабатывать так, что бы стеклоподъемник работал при выключенном зажигании (иногда двигун заглушил, а окошки то не закрыты и что бы их закрыть надо включить зажигание) такой способ не подойдет. по этому надо определиться, что экономически выгодней, тащить провод или отказаться от работы стеклоподъемника без зажигания

———- Добавлено в 16:59 ———- Предыдущее написано было в 16:56 ———-

Активность : 10830

Онлайн:

Был(а): 27 мар 2021 15:56

Адрес: Мурманск

Автомобиль: Duster

купил отечественный разъем на предмет донорства разъемов. а не тут то было, у рено свои изыски!

Активность : 10830

Онлайн:

Был(а): 27 мар 2021 15:56

Адрес: Мурманск

Автомобиль: Duster

итак, все реализовано. затраченного времени 1 час. алгоритм работы: подсветка работает одновременно с зажиганием. достоинства: никаких лишних проводов таскать не надо. в магазине был куплен донор-какой то разъем с примерно похожими штырьками

извлечены разъемы и пара в буквальном смысле по русски доработана напильником

на пассажирском месте и в выключателе блокировки извлеченные донорские разъемы дорабатывать не надо (просто воткнуть и соединить с соседним проводом). на фотке стрелками показаны добавленные провода и жёлтый провод куда они все должны быть подключены (земля в разъемах уже есть).

на пассажирском месте провод кидать на соседний с пустым местом контакт

Установка стеклоподъемников на 4 двери.

Обычно в продаже редко можно встретить такие комплекты. Обычно, для этого заказываются детали согласно каталожным номерам. Трудность заключается в том, что у новых моделей, поставляемых с завода с электро-стеклоподъемниками другие карты дверей.

Поэтому, чтобы сделать приводы как на более дорогих комплектациях необходимо дополнительно приобретать много дополнительных деталей. В этом случае более практичным решением будет установка такого же комплекта, как и на передние двери, но с расположением кнопок для задних пассажиров в районе задних дверей. Подключение производится так же как и в первом случае.

Большинство владельцев автомобиля Рено Дастер отмечают его превосходные ходовые качества и динамику, другие комфорт и хорошую комплектацию. А что делать, если вы приобрели машину со слабой комплектацией и вас это не очень устраивает? Что делать, если отсутствует даже подсветка кнопок стеклоподъемников Рено Дастер? Тут время подумать о тюнинге своего кроссовера, который преследовать может разные цели. Кому-то нужен более комфортный автомобиль, кому-то необходима индивидуальность, а кто-то просто мечтает сделать автомобиль практичным.

Многие параметры предлагаются уже при покупке нового автомобиля. К примеру, тонировка, легкосплавные диски, накладки на выхлопную трубу, все эти опции встречаются в различных комплектациях, но не во всех. Поэтому что-то предстоит устанавливать самостоятельно. Похожая ситуация с хромированием и окраской разных частей кузова: дверных ручек, боковых зеркал, решетки радиатора, бамперов. Но и этого отдельным владельцам бывает мало, стоит посмотреть фото тюнинга Рено Дастер некоторых европейцев, у которых данный автомобиль находится в продаже уже около двух лет.

С тюнингом двигателя Рено Дастера, бесспорно, все обстоит сложнее, но это желание, скорее всего, появится у единиц на миллион. Не обладая специальными знаниями и навыками, самостоятельно это сделать уже не получится. Владельцы данного автомобиля прибегают часто к чип-тюнингу, позволяющему поменять стандартные настройки, изменив тем самым расход топлива и динамические характеристики машины.

При включенном зажигании нажмите на кнопку 3 или 4 для того, чтобы опустить стекло на желаемую высоту.

Приподнимите кнопку 3 или 4 для того, чтобы поднять стекло на нужную высоту.

Выпаиваем кнопки.

У каждой кнопки три вывода, кнопок в блоке четыре штуки – это только на передние стеклоподъёмники, и такой же второй блок из четырёх кнопок для подъёмников задних.

Для выпаивания понадобится паяльник 25 Ватт, вполне хватит, и оплётка для удаления лишнего припоя, такая продаётся в радио магазинах. Но можно и самому добыть из старых проводов, не обязательно что бы она была медной, главное что бы припой хорошо впитывался ей. (Эта же оплётка на Алике)Ещё один способ – применит отсос припоя, тоже удобная штука для выпаивания радиоэлементов с множеством выводов. А это, его вариант с того же магазина

Диагностика неисправностей стеклоподъёмников Renault Duster

Диагностика неисправностей стеклоподъёмников

Основные неисправности стеклоподъемника:

— при нажатии на клавишу выключателя стеклоподъемник не работает;

— стекло передней двери не открывается полностью;

— стекло не полностью закрывается;

— стекло перекашивается в проеме.

В том случае если невозможно управление стеклоподъемниками передних дверей необходимо проверить предохранитель F14 (ЗОА), если не работают стеклоподъемники задних дверей, проверяем предохранитель F13 (ЗОА), которые находятся в салонном блоке предохранителей и реле.

Если предохранители исправны, но электростеклоподъемник одной из дверей не работает хотя бы в одном направлении, это, скорее всего, вызвано неисправностью блока управления электростеклоподъемниками, в редких случаях неисправность может возникнуть в мотор-редукторе — для диагностики и ремонта обратитесь на специализированную станцию технического обслуживания.

Замечание

Если не работают только стеклоподъемники пассажирских дверей, возможно, они заблокированы с блока управления на водительской двери (включена защита от открывания детьми).

Важный момент

Запрещается одновременно включать в разных направлениях переключатели управления одним и тем же электростеклоподъемником на водительском блоке управления и на самой двери. Если это случится, электростеклоподъемник перестанет функционировать и, возможно, для восстановления его работоспособности придется обратиться на специализированную станцию технического обслуживания.

Стекло может перекоситься в проеме из-за попадания постороннего предмета в направляющую рамку стекла. Затруднить его перемещение так же могут деформация или износ направляющей стеклоподъемника. В последнем случае потребуется заменить неисправную деталь или стеклоподъемник в сборе. Такие же неисправности могут привести к неполному закрыванию стекла.

Замечание

Зимой стеклоподъемник может не работать из-за примерзания стекла к направляющим или уплотнителю. В этом случае автомобиль желательно поместить в теплое помещение, чтобы растаял лед. После того как появится возможность переместить стекло, его следует опустить и обработать его уплотнители специальной силиконовой смазкой. Попытка на морозе опустить примерзшее стекло, приведет к повреждению привода стеклоподъемника.

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Диагностика неисправностей стеклоподъёмников» для Renault Duster

Источник

Подсветка стеклоподъемников своими руками

ВОТ ДЛЯ ТЕХ, У КОГО ДАСТЕР НЕ САМОЙ ПЕРВОЙ СВЕЖЕСТИ — ЭТА ТЕМА! ЧИТАЙТЕ, СТРАНИЦ НЕ МНОГО, ОБСУДИЛИ ПРАКТИЧЕСКИ ВСЁ)))

SHultz жду продолжения. А как мне быть с третим разъёмом, SHultz помоги!?

Пошел, сфоткал. Сорри за качество- телефон. Но видно, что два горят.

. поставить люминиевые перемычки. — куда поставить?

Извини но мы академий не заканчивали, нам надо всё на пальцах(рисунке) показывать. Заранее спасиб большой.

Но давайте снова по порядку.

Риони, перемудрил ты чуток! Дай бог, не пожог ничего у себя!

Итак, если у Вас, я имею ввиду всех, у кого есть ЭСП (ЭлектроСтеклоПодниматели), оные только спереди, то на водительском месте подключать нужно так, как написано в «мануале» по сцылке в первом посте этой ветки.

Если же производитель осчастливил Вас за Ваши же средства ЭСП на всех дверях, то на водительском блоке кнопок оных у Вас ТРИ комплекта, а именно: 1. управление передними ЭСП. 2. управление задними ЭСП. 3. блокировка задних ЭСП, чтобы энтузиасты на задних сидухах не шалили. Так вот, давайте сначала ещё раз картинку положу, а за ней коммент есчо рас:

чтобы светились ВСЕ кнопыКАЖДУЮ ФИШКУВСТАВИТЬСОЕДИНИТЬ их ВСЕОДНИМЖЕЛТЫМсоединить с этим

Далее. Не смотрите на все мои тщательные подробности в БЖ — я ленивый, пипец просто. А ещё занятой. По этим двум причинам я до сих пор не сделал подсветку в пассажирской двери. А делов там — на 10 минут с перекурами, повторюсь. Надо просто взять кусочек нетолстого, но крепенького алюминиевого провода (медь лучше не надо, они меж собой плохо контачат на стыках, пусть и слаботоковых, я у себя буду менять, кстати), и сделать из него колечко-перемычку. Установить внутрь приёмной фишки, с «папками», между В2 и В3 (смотрите под лупой, они там подписаны) или в строгости с этой картинкой:

Фотка не моя, с соседнего форума, да простит меня её автор за репостинг.

Кстати, фишка! Если у вас таки ЭСП на всех дверях, и Вы реализуете всё, что написано чуть выше, то при включение блокировки задне-пассажирских ЭСП, подсветка кнопок на них там, сзади, гаснет!)))

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Ищем причину поломки и устраняем ее

Функцией стеклоподъемников автомобилей является поднятие и опускание стекол. Возможны два типа подъемников стекла: механический и электрический. Ручной механизм обычно устанавливается на базовые комплектации, топовые модели оснащают электрическим приводом на два или четыре стекла.

Дверь авто без обшивки

Чаще всего стеклоподъемный механизм меняют вследствие поломки. Многие водители, чтобы повысить комфорт поездки на автомобиле, меняют механические приводы на электрические. В зависимости от установленного привода возможны два вида неисправностей: механические и электрические (автор видео — «В гараже у Сандро»).

Электрические неисправности

В электрическом приводе неисправности связаны в основном с проводкой. Если не работают все стеклоподъемники, то следует проверить предохранитель, который отвечает за их работу. Если он перегорел, то его необходимо заменить. Не работает кнопка стеклоподъемника или подсветка, то возможны проблемы в проводке или перегорела лампочка подсветки.

Если с предохранителем все в порядке, то нужно проверить напряжение на электродвигателе. Чтобы до него добраться, придется снять обшивку двери. С помощью тестера необходимо проверить разъем, идущий к электродвигателю. Включаем зажигание. При нажатии на кнопку показания должны быть не ниже 9 В. Иначе, плохой контакт в кнопках привода или разрыв в проводке. Необходимо поменять проводку или зачистить контакты.

Если не получается управлять движением стекол с помощью блока управления, то нужно попробовать воспользоваться кнопками под обшивкой. Если они работают, то неисправен блок управления стеклоподъемниками, который необходимо отремонтировать.

Если не работает эклектический моторчик, то придется разбирать весь механизм. Так как он держит стекло, перед его снятием необходимо поднять стекло и зафиксировать его с помощью упора. Отсоединив моторчик, осматриваем щетки, ротор и теплопредохранитель. Если смазка закоксована, то ее необходимо удалить

При осмотре ротора следует обратить внимание на его лепестки. Если есть задиры или налет, их нужно почистить

Моторчик Рено Меган

Механические неисправности

Чаще всего неполадки связаны с механической частью, в основном, с износом деталей.

Встречаются следующие механические неисправности:

1. Многие детали механизма подъема стекла изготавливаются из пластмассы: рейки, шестерни и др. Со временем они приходят в негодность. Их нужно заменить новыми деталями.
2. Лопаются пластиковые трубки. В этом случае стекло можно опустить, но не удастся поднять. Ремонт предполагает два варианта. Можно заменить трубки из пластика на металлические. Второй вариант – взять кусок целой пластиковой трубы, придать ей нужную форму, разрезать вдоль и обжать четырьмя хомутами.
3. Неисправно зубчатое колесо. При этом двигатель работает, а стекло не движется. Для замены колеса, необходимо снять обшивку на дверях, вынуть остатки зубчатого колеса и установить новую деталь.
4. Часто как в механических, так и в электрических приводах, обрывается тросик. Это может произойти по причине износа или при перепаде температур в зимнее время. При обрыве трос нужно заменить новым.
5. Могут поломаться рычаги. Ремонт стеклоподъемника в этом случае заключается в замене рычагов.

Тросики механизма подъема стекла

Принцип работы

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Сбои в электрике

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Источник

Разбираем блок кнопок

Ну что же, теперь нужно разобрать этот блок с кнопками. Это тоже не сложно. Он состоит из двух половин которые нужно разъединить отжав фиксаторы по бокам. Перед нами теперь будет две половинки блока.

Две половинки одного блока кнопок

На этом разборка не закончена. Далее нужно разделить ещё на на несколько частей. Это чуть сложнее, но вполне по силам любому.

Чем то заострённым, но не сильно узким, что бы была хорошая площадь опоры, отделяем плату на которой припаяны кнопки и лампочки. Для этого как бы стягиваем плату с контактов на которые она насажена.

Отделяем плату с кнопками от контактов фишки Продолжаем отделять плату от фишки

Вот и готово! Должно получится так. Как видите на контактах много окислов, их нужно зачистить, но в нашем случае не они причина неполадки. Задача – добраться до самих кнопок.

Плата с кнопками отделённая от фишки

Ниже фото того как выглядит плата со стороны монтажа, на ней запаяны четыре кнопки и две лампочки подсветки на 12 вольт.

Теперь время выпаять кнопки, ну если хотите и лампочки их тоже при необходимости можно заменить. Только на них надеты синие резиновые колпачки и стянуть их будет не просто, они скорее всего порвутся, так как прикипают. Так что приобретая лампочки поинтересуйтесь и ими.

На российских Дастерах, выпущенных до июня года, по непонятной причине отсутствует подсветка кнопок стеклоподъемников. Точнее, сама подсветка есть, но она попросту неподключена.

	Для снятия водительского блока управления стеклоподъемниками подцепляем тонкой отверткой верхний край блока и тянем на себя
	Отщелкнув фиксатор, разъединяем разъем
	Между зеленым и белым проводами разъема наблюдаем отсутствие необходимого провода подсветки кнопок стеклоподъемника
	Надавив на усики-фиксаторы по бокам белого разъема…
	… вытаскиваем его из общего разъема
	Наблюдаем отсутствие контакта «мамы» — на него должен подходить «плюс» на светодиоды подсветки
	Приспособил под отсутствующий контакт донор (может подойти «мама» от других разъемов), правдва контакт-донор был несколько большего размера, прищлось его немного доработать
	Обратный конец провода от установленного нового контакта подключаем к контакту желтого провода, при желании можно пропаять
	Проверяем работоспособность подсветки водительского блока стеклоподъемников — работает!
	Переходим к пассажирскому блоку стеклоподъемника. Для его снятия необходимо подцепить тонкой отверткой в нижней части блока и потянуть на себя
	Отсоединяем разъем от блока стеклоподъемника. Видим отсутствие одного контакта в разъеме — контакта на подсветку блока стеклоподъемника
	На пассажирском блоке стеклоподъемников все гораздо проще. Рядом с отсутствующим контактом идет «плюс», поэтому необходимо попросту сделать перемычку между «папами» в самом блоке стеклоподъемника (отмечены стрелками)
	Изготавливаем перемычку, закрутив медный одножильный провод вокруг жала отвертки
	Размеры перемычки по сравнению с монетой
	Устанавливаем перемычку в блок стеклоподъемника, желательно местом скрутки в ту же сторону, как на фото (иначе может перемыкать об третий провод в этом же ряду)
	Проверяем подсветку — работает!

Источник
