Подвеска передняя — устройство передней подвески Рено Логан

Стабилизатор, ступица, рулевое

Чтобы исключить боковые крены, в конструкции подвески «Рено Логана» имеется стабилизатор поперечной устойчивости. Он относится к торсионному типу стабилизаторов и оснащается резиновыми подушками. Соединен элемент с подрамником при помощи двух скоб. Также стабилизатор соединяется и с рычагом подвески (однако уже посредством болтов). Стоит отметить, что на сам рычаг подвески «Рено Логана» цена небольшая. Турецкий вариант стоит 1900 рублей.

Для вращения колес предусмотрены ступицы. Они установлены на радиально-упорных шариковых подшипниках. На первых версиях они служили недолго – всего 40 тысяч километров. Дело в том, что на автомобилях без АБС в поворотном кулаке было сквозное отверстие (оно предусматривалось для датчика). Именно через него грязь залетала в полость подшипника и тем самым, разрушала его изнутри. Модели после 2006 года были доработаны. На автомобилях устанавливалась специальная пластиковая заглушка, которая препятствовала проходу воды и грязи на подшипник. Это значительно увеличило его ресурс эксплуатации. Сейчас ступичные подшипники на «Рено Логане» выхаживают до 130 тысяч километров.

Рулевые наконечники – тоже составная часть передней подвески «Логана». Эти элементы имеют ресурс в 70 тысяч километров. При их неисправности заметен характерный стук в передней подвеске «Рено Логана». Шаровые опоры начинают стучать через 100 тысяч километров. По словам дилера, они меняются в сборке с рычагами.

Рулевые тяги обладают неплохим ресурсом – 150 тысяч километров. После этого пробега может возникнуть люфт во внутренних наконечниках. Рейка – зубчатого типа, способна служить около 400 тысяч. Некоторые владельцы не производят замену рейки (это самый дорогой элемент, стоимость которого начинается от 50 тысяч рублей), а просто подкручивают ее. Так исчезают люфты, но усилие, что нужно прилагать для вращения руля, значительно увеличивается. Особенно это заметно на автомобилях без гидравлического усилителя.

Замена стабилизатора поперечной устойчивости

Резиновые детали стабилизатора поперечной устойчивости Логан – это подушки и втулки. Их нужно менять при растрескивании, вспучивании и разрыве резины, а также при чрезмерном износе, при котором люфтят соединения элементов.

Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.

Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.

Стабилизатор поперечной устойчивости передней части подвески состоит из:

1. гайка;
2. резиновая втулка нижняя;
3. промежуточная втулка резинометаллическая;
4. пластиковая шайба;
5. верхняя втулка из резины;
6. винт;
7. штанга стабилизатора;
8. подушка штанги;
9. скоба.

Используя накидной ключ, открутите гайку, которая держит штангу стабилизатора на рычаге передней подвески. При этом держите винт, предупреждая проворачивание. Снимите нижнюю втулку из резины. В углублении торца, который обращен к гайке, находится металлическая шайба.

Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.

Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.

Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.

Демонтируйте со штанги подушку и установите новую подушку штанги стабилизатора в обратной последовательности. Точно так же замените подушку с другой стороны. Если нужно снять штангу, отсоедините ее от рычагов подвески с двух сторон и снимите скобы. Осмотрите штангу на предмет глубокого абразивного износа в точках установки подушек.

Глубокий износ повышает риск перелома штанги, а затем установите штангу стабилизатора на место в обратной последовательности.

Как проверить опорный подшипник Рено Логан на неисправность — видео диагностики

Характерные признаки и причины неисправности опорного подшипника передней стойки на Рено Логан:

1. Стук или скрип под капотом, при повороте руля или в процессе работы амортизатора;
2. Управляемость автомобилем снижается;
3. Нарушается плавность хода руля;
4. Через руль чувствуются неровности на дороге;
5. Шток амортизатора выпирает из верхней чаши.

Стук опорного подшипника Рено Логан, а так же скрип свидетельствуют о поломке комплектующих переднего амортизатора, в том числе пружины. Чтобы узнать, почему стучит опорный подшипник, следует проверить опору переднего амортизатора Рено Логан на исправность.

Для этого следуйте инструкции:

1. Осмотрите пружину амортизатора, используя фонарик, поверьте её на трещины;
2. Если пружина исправна, откройте капот, найдите чашку;
3. Проверьте выступ штока из резиновой чашки;
4. Теперь упритесь рукой верхнюю чашу на стакане кузова, раскачайте автомобиль снизу вверх;
5. Если ощутите или услышите стук — это означает, что потребуется замена;
6. Поднимите авто домкратом, снимите колесо, покрутите стойку. Исправный узел обеспечивает плавность поворота, без скрипа и заедания.
7. Характерный стук и диагностику опоры переднего амортизатора Рено Логан смотрите на видео.

Щелчки опорных подшипников

Замена передних стоек, опор и подшипников на Рено Логан

Проводим замену стабилизатора

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

В упомянутых случаях металлическая часть рычага после осмотра на факт дефектов и деформаций отправляется отрабатывать второй или даже третий срок. Если же после проверки обнаружены повреждения на самой детали подвески, то в этом случае замена производится в комплексе. В случае с легкосплавными рычагами устройство всегда меняется в комплексе.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Рычаг фронтальной подвески правый

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

• В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
• Вхождение в поворот сопровождается сильным креном кузова авто.
• Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

• Поднимите переднюю подвеску машины домкратом или специальным подъемником.
• Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
• Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
• Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
• Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
• Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
• Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
• Вытяните шпильку и скобу.
• Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
• При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

Правильная диагностика подвески Рено Логан

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Рычаг

Рычаг передней подвески «Рено-Логана» в сборе объединяет в себе несколько деталей. Это:

• Шаровая опора.
• Чехол опоры.
• Сайлентблок.
• Непосредственно рычаг.

Данный механизм служит для перемещения передних колес в вертикальном положении. При этом рычаг передней подвески «Рено-Логана» призван надежно фиксировать рулевые колеса под определенным углом относительно дорожного покрытия. Стандартные рычаги на «Логане» рассчитаны под колеса радиусом не более 15 дюймов — таковы характеристики механизма. При установке более крупных существенно снижается угол поворота. Шаровые опоры, что имеются в конструкции, взаимодействуют с поворотным кулаком и крепятся посредством стяжного болта. Также рычаг крепится к подрамнику. Крепеж осуществляется посредством сайлентблоков.

Замена сцепления в Рено Логан 1.4, особенности конструкции

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами. Обо всем по порядку.

Сцепление Рено Логан

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

• Шум или механический треск при включении или замене передачи.
• Рывки при движении или попытке тронуться с места.
• Пробуксовка сцепления.
• Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.

autodont.ru

Определение неисправности:

• О повреждении опоры стойки говорит разница расстояния между верхней опорой и стаканом. Расстояние на обоих стаканах должно быть примерно одинаковым: 1–1.5 см. Руль должен стоять ровно! Попросите помощника покрутить рулевое колесо, а сами положите руку на опору. Треск и заедания свидетельствуют о неисправности подшипника.
• Покачайте автомобиль поочерёдно с каждой стороны — исправный амортизатор сразу погасит колебания. Осмотрите его на предмет подтёков и механических повреждений.
• Приложите усилия, чтобы расшатать тягу рулевого наконечника и шаровую опору. Такой тип шарнирного соединения предполагает плавное движение в стороны. Вертикального люфта быть не должно! Проделайте подобную процедуру со штангой стабилизатора. Люфт будет свидетельствовать об износе втулок на Logan. Проверку стоек стабилизатора лучше делать, когда автомобиль стоит на ровной поверхности.
• Визуально осмотрите сайлентблоки: они не должны быть порванными. Отслоение втулок можно проверить, пошатав рычаг. Даже малейший люфт свидетельствует о необходимости ремонта.
• По фотографиям новых деталей сравните вид тяги стабилизатора, подрамника и рычага на предмет механических деформаций. Узлы и типы соединения задней подвески проверяются по схожему типу.

Подобного рода диагностику может сделать не только специалист СТО, но и начинающий автомобилист у себя в гараже. В процессе поможет руководство по ремонту, где для большей наглядности приведены фото.

Logan — бюджетная модель. Производитель позаботился о том, чтобы ремонт и диагностика автомобиля осуществлялись максимально просто и дёшево.

Многих обладателей практичных моделей Рено Логан заботит вопрос, направленный на правильный выбор деталей для замены в подвеске своего «железного друга»

В нашем выпуске мы уделим пристальное внимание конструктивным особенностям передней и задней ходовых частей, а также прольем свет на аспекты правильного ремонта этих составных узлов, ведь их устройство отличается. Также не пройдем мимо моментов обслуживания и данных о ресурсоемкости отдельных элементов подвесок. Многих интересует схема подвесок, которая будет размещена ниже

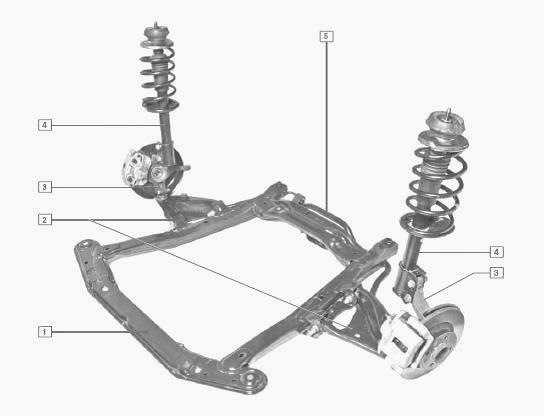

Многих интересует схема подвесок, которая будет размещена ниже.

Правильная диагностика подвески Рено Логан

Новый пыльник

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Основные причины вибрации в рулевой

Посреди фаворитных обстоятельств, которые вызывают маленький стук в фронтальной подвеске на маленьких кочках, выделяют большой зазор меж управляющий рейкой и шестерней. Это итог износа. Чтоб поставить четкий диагноз, рекомендуется подергать управляющие тяги вверх-вниз.

При всем этом пристально следить за движением тяги. Если она не будет двигаться, тогда с ней хороший период. Напротив тяга будет болтаться, то, вероятнее всего, тут износ втулок.

Если рейка поворачивается, то четкий диагноз – большой зазор в зацеплении. Но эту делему просто убрать при наличии подтяжки этой самой рейки. Также, дергая управляющую тягу, следует отметить и разбитые по другому очень изношенные втулки крепления управляющих тяг к управляющий рейке.

Очередная вероятная причина стука – управляющий шарнир. Для проверки этой догадки 2-мя руками совладать будет довольно тяжело. Пригодится помощь друга.

Ассистент должен за короткий срок и резко крутить управляющий колесо, а автолюбитель. взяться за шарнир таким макаром, чтоб задерживать сам шарнир, корпус его и палец. Если есть износ, то конечно почувствовать свободный ход.

Задняя подвеска

Она состоит из нескольких элементов:

• Торсионной балки.
• Телескопических амортизаторов.
• Винтовых пружин с верхней и нижней прокладкой.
• Цапфы заднего колеса с барабанным тормозным механизмом и ступичным подшипником.
• Сайлентблоков рычагов.

Сзади у «Логана» полузависимая подвеска. В основе лежит балка скручиваемого типа. Также сзади имеется стабилизатор поперечной устойчивости. Но внешне его определить трудно. Этот стабилизатор находится внутри балки и намертво приварен к усилителю нижних рычагов. Сюда же упираются и винтовые бочкообразные пружины. В отличие от передней подвески (где используется стойки МакФерсон), они стоят отдельно от амортизаторов.Задняя ходовая не доставляет особых проблем при эксплуатации. Самый выносливый элемент – это балка. Она практически вечная. Балка не гниет и не изнашивается, за исключением сайлентблоков. последние служат порядка 200 тысяч километров. Если появился стук в районе задней части, скорее всего, у вас износились втулки амортизаторов или их резиновые подушки. Происходит это на пробеге в 70 тысяч километров. В таком случае амортизаторы меняются целиком и парно. Отдельно их менять не следует.

Как меняют сцепление

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка.

В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.

На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия.

Вот какие инструменты понадобятся для работы:

• набор отвёрток;
• ключ на «11» или торцевая головка для шуруповёрта;
• оправка для центрирования диска.

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой — чтобы не вращался, когда откручиваются болты нажимного диска.

Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные — это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется.

Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора.

На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Подрамник, поворотный кулак и стабилизатор

Подрамник является несущим элементом для ключевых элементов передней подвески, к кузову он присоединен четырьмя болтами. На нем имеются отверстия, предназначенные для фиксации штанги стабилизатора поперечной устойчивости. Рычаг фиксируется к несущей конструкции при помощи двух болтов, которые проходят через сайлентблоки. На рычаге выполнено отверстие, в которое запрессована шаровая, она соединяется с поворотным кулаком болтом.

Механизм ступицы включает в себя ступицу, подшипник и поворотный кулак

Важно учитывать, что подшипники для версий с ABS и без имеют разные размеры

Штанга стабилизатора имеет изогнутую форму и изготавливается из стали. С концов штанга соединяется с поворотными кулаками, а по центру крепится к подрамнику резиновыми подушками и скобами.

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

Особенности стабилизатора, ступицы и рулевого

Стабилизатор устойчивости был предусмотрен для нивелирования боковых кренов, эта поперечная деталь оснащена специальными подушками, которые создаются из плотной резины. Благодаря двум скобам составляющая подвески крепится к подрамнику и рычагу. Рычаг стоит недорого, если отдать предпочтение турецкому производителю, то замена обойдется в 1900 рублей.

А также в комплектацию входят ступицы, они расположены на шаровых подшипниках, в зависимости от пройденных километров пробега подобные детали следует заменить новыми, в противном случае салон наполнится шумом. Первые версии автомобилей могли выдержать немного, всего 40 тыс. км, через отверстие в кулаке для датчика попадали лишние элементы, грязь, пыль и абразивные частицы. Такие эксцессы довольно часто замечаются на автомобилях без АБС.
