Блок предохранителей под капотом Рено Дастер

У Рено Дастер блок предохранителей находится под капотом. При этом, он один, а не так, как привыкли автолюбители. Разберём, где находится блок предохранителей, а также распиновку и расшифровку плавких элементов.

Расположение блока предохранителей

Блок предохранителей под капотом на Рено Дастер располагается в небольшом монтажном блоке, что находится возле левого стакана брызговика (крепления амортизационной стойки).

Такое место автопроизводителем выбрано не случайно: во-первых, к нему достаточно свободный доступ, во-вторых, именно здесь стекаются множество развязок проводов управления.

Расшифровка

Расшифровку блока предохранителей располагается с внутренней стороны крышки. На ранних моделях Дастер маркировка с внутренней части крышки отсутствует, поэтому автолюбителям необходимо смотреть сервисную книгу или мануалы по ремонту. Итак, посмотрим, как выглядит расшифровка предохранителей на фото ниже:

Расшифровка блока предохранителей под капотом:

F1 и F2 — не используются

F3 (25) — Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем

F4 (15) — Цепь электромагнитной муфты компрессора кондиционера

F5 (40) — Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения

F6 (60) — Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне

F7 (60) — Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне

F8 (60) — Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне

F9 (25) — Цепи, находящиеся под напряжением в положении S и А ключа зажигания

F10 (80) — Силовые цепи реле включения электрообогревателя салона

F11 (50) и F12 (25) — Цепи блока управления ABS

Теперь рассмотрим расшифровку реле:

К1 — Реле большой скорости вентилятора системы охлажде­ния

К2 — Реле кондиционера

КЗ — Реле малой скорости вентилятора системы охлаждения

К4 — Реле топливного насоса и катушек зажигания

К5 — Главное реле системы управления двигателем

К6 — Не используется

К7 — Реле противотуманных фар

К8 — Реле вентилятора отопителя

Вывод

Таким образом, видно, что все электрические цепи проходят именно через блок предохранителей под капотом Рено Дастер, и только после этого, через блок в салоне автомобиля. При перегорании предохранителя, его стоит сменить, чтобы возобновить работоспособность той, или иной электроцепи.

Блоки с предохранителями и реле в моторном отсеке

Предохранители и реле на автомобиле Renault Duster 1 (2010-2015) расположены в блоке предохранителей (MB), установленном на левом крыле между аккумулятором и корпусом кронштейна левого переднего амортизатора. Расположение и функции различных компонентов зависят от модели двигателя и установленного дополнительного оборудования.

Двигатель К4М

Предохранители К4М

Номер предохранителя на схеме	Идентификация на диаграмме	Номинал A	Цепь, которую необходимо защитить/обслуживать
597-1	F1	50	Системы ABS и ESP
F2	25
597-2	F1	50/40	Электрический вентилятор охлаждения (высокая и низкая скорость); Сцепление кондиционера
597-3	F1	80	Насос электрического усилителя рулевого управления
597- 4	F1	60	Выключатель зажигания Выключатель наружного освещения
F2	60	Выключатель наружного освещения; Внутренний блок предохранителей
597-5	F1	80	Вспомогательный отопитель пассажирского салона
F2	25	F34 Цепь предохранителя пассажирского отсека для полноприводных автомобилей
597-6	F1	30	Электрический вентилятор для системы охлаждения (в стандартном исполнении с отопителем)
F2	25	Блокировка системы впрыска; Топливный насос
F3	–	Не используется
F4	15	Система питания газового двигателя
597-7	Значок диода		Диод муфты соленоида компрессора кондиционера

Реле К4М

Электрическая схема Номер панели	Обозначение цепи	Цепь, которую необходимо защитить/обслуживать
299	А	Противотуманные фары
В	Не используется
233	233	Электрический вентилятор для подачи холодного воздуха
1047	А	Блокировки впрыска топлива
В	Топливный насос
784	А	Низкоскоростной электрический вентилятор
В	Включите кондиционер
336	–	Высокоскоростной электрический вентилятор

Двигатель К9К

Предохранители К9K

Электрическая схема Номер панели	Идентификация на диаграмме	Номинальная, A	Защищенная/обслуживаемая цепь
597-1	F1	50	Системы ABS и ESP
F2	25
597-2	F1	40	Электрический вентилятор для системы охлаждения; Сцепление кондиционера
F2	70	Предварительный нагрев
597-3	F1	80	Насос электрического усилителя рулевого управления
597-4	F1	60	Выключатель зажигания; Выключатель наружного освещения
F2	60	Выключатель наружного освещения; Внутренний блок предохранителей
597-5	F1	80	Вспомогательный отопитель пассажирского салона
F2	25	F34 Цепь предохранителя пассажирского отсека для полноприводных автомобилей
597-6	F1	30	Электрический вентилятор для системы охлаждения, низкая скорость (стандартная модификация с отопителем)
F2	15	Электромагнитный клапан для деактивации форсунок; Датчик скорости автомобиля; Датчик воды в топливе Датчик положения распределительного вала; Датчик массового расхода воздуха
F3	30	Система впрыска ЭБУ
F4	–	Не используется
597-7	Значок диода		Диод электромагнитной муфты компрессора кондиционера

Реле К9K

Электрическая схема Номер панели	Обозначение цепи	Цепь, которую необходимо защитить/обслуживать
299	А	Противотуманные фары
В	Не используется
233	233	Электрический вентилятор забора холодного воздуха
784	А	Электрический вентилятор с низкой скоростью вращения
В	Включите кондиционер
336	336	Высокая скорость вращения электрического вентилятора
983	983	ЭБУ системы впрыска дизельного топлива

Двигатель F4R

Предохранители F4R

Номер панели	Идентификация компонента на диаграмме	Номинал A	Защищенный потребитель
597-1	F1	50	ЭБУ ABS и ESP
F2	25	ЭБУ ABS и ESP
597-2	F1	40	Вентилятор радиатора системы охлаждения двигателя
597-3	F1	60	Выключатель зажигания; Выключатель наружного освещения
F2	Выключатель наружного освещения; Внутренний монтажный блок
597-4	F1	80	Вспомогательный отопитель пассажирского салона
F2	25	Предохранитель F34 в сборке салона (полноприводные автомобили)
597-5	F1	15	Электромагнитная муфта на компрессоре кондиционера (кондиционеры)
30	Система охлаждения низкоскоростной электрический вентилятор (стандартное оборудование с отопителем)
F2	25	Ингибитор впрыска топлива Топливный насос
F3	–	Не используется
F4	15	ЭБУ автоматической коробки передач
597-6	LED	–	Диод муфты соленоида компрессора кондиционера

Реле F4R

Номер панели	Идентификация компонента на диаграмме	Защищенный потребитель
299	231(А)	Противотуманные фары
— (В)	Не используется
233	233	Вентилятор отопителя
1047	238 (А)	Блокировки впрыска топлива
236(B)	Топливный насос
784	700(А)	Электрический вентилятор с низкой скоростью вращения
474(В)	Запуск компрессора кондиционера
336	336	Высокоскоростной электрический вентилятор
232	232	Стартер

Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года

  Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.

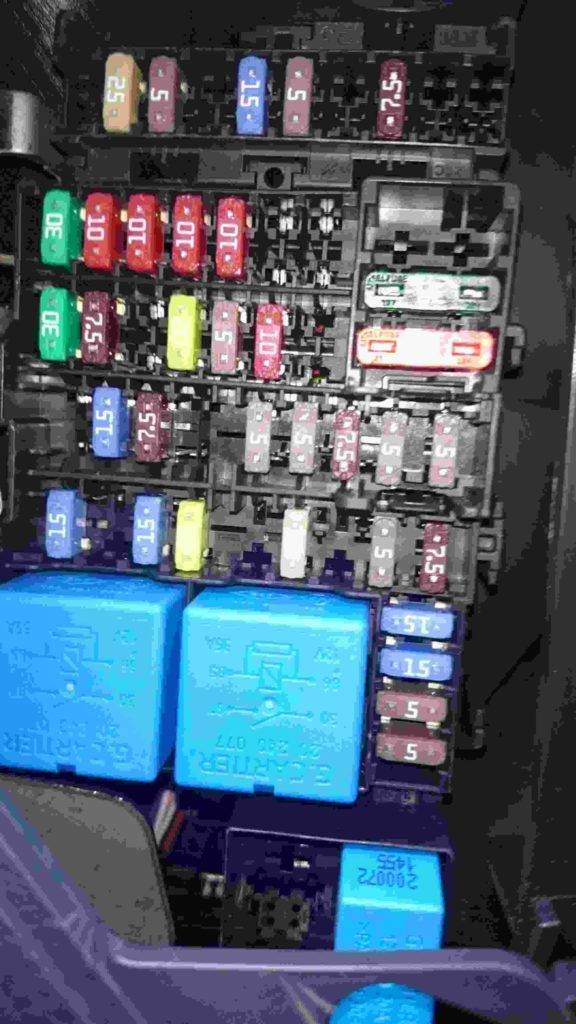

Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер

Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Виноват предохранитель

Выгорание защитного элемента – одна из самых распространенных причин поломки прикуривателя Renault Duster. Предохранитель рассчитан на максимальную силу тока 15 ампер. Из-за короткого замыкания или прочих моментов этот параметр выходит за рамки. Тогда перегорает предохранитель, сохраняя изоляцию проводов, исключая риск пожара. При его поломке также выйдет из строя электропитание звукового сигнала при включении зажигания и двигателя.

Монтажный блок находится в салоне, с левой торцевой стороны передней панели. Его расположение указано на фото. Чтобы добраться к нему, необходимо открыть дверь водителя и снять декоративную крышку. В дорестайлинговых моделях замене подлежит элемент с индексом F38 (15 ампер). В автомобилях после рестайлинга надо поменять предохранитель F33.

Важно при замене установить элемент соответствующего номинала (15 ампер). Иначе при коротком замыкании будут перегреваться кабели, плавиться изоляция, а также возникает опасность возгорания проводки, снова сгорит предохранитель

Обозначение для рестайлинговых

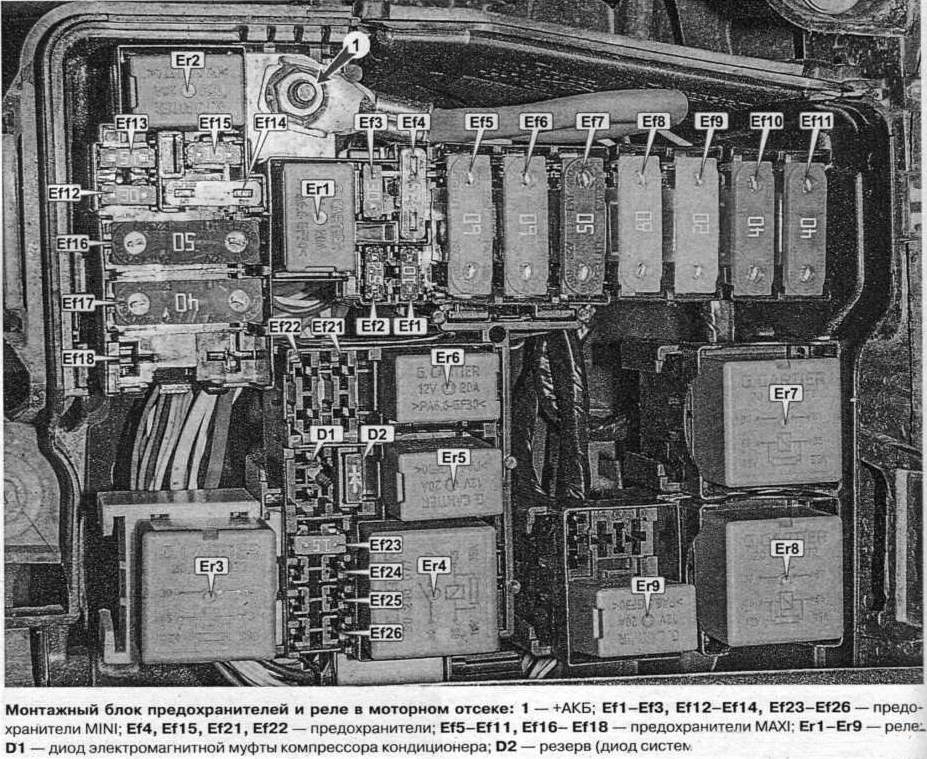

Блок под капотом

Фотография

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос

Назначение реле

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

В исполнении данного блока также возможны варианты. Полную схему с расшифровкой тут.

p, blockquote 27,0,0,1,0 —>

Блок в салоне

Фотография блока

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Схема

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Распиновка предохранителей на 260-2

p, blockquote 32,0,0,0,0 —>

1. Резерв
2. 25А — Блок управления электрооборудование, лева блок-фара, правая блок фара
3. 5А — Полноприводная трансмиссия (4WD)
4. Резерв / 15А Дополнительный блок управления электрооборудование
5. 15А Разъем для подключения дополнительного оборудования сзади (розетка)
6. 5А — Блок управления электрооборудование
7. Резерв
8. 7,5А — Нет данных
9. Резерв
10. Резерв
11. Реле А — Блокировка задних стклоподъемников

Распиновка на 260-1 (основная плата)

p, blockquote 33,0,0,0,0 —>

1. 30А — Электрический стеклоподъемник передней двери
2. 10А — Дальний свет левой фары
3. 10А — Дальний свет правой фары
4. 10А — Ближний свет левой фары
5. 10А — Ближний свет правой фары
6. 5А — Задние фонари
7. 5А — Передние габаритные огни
8. 30А — Электрический стеклоподъемник задней двери
9. 7,5А — Задний противотуманный фонарь
10. 15А — Звуковой сигнал
11. 20А — Автоматическая блокировка дверей
12. 5А — Системы ABS — ESC, выключатель стоп-сигнала
13. 10А — Плафон освещения, освещение багажного отделения, освещение отделения для перчаток
14. Не используется
15. 15А — Стеклоочиститель ветрового стекла
16. 15А — Мультимедийная система
17. 7,5А — Лампы дневного света
18. 7,5А — Стоп-сигнал
19. 5А — Система впрыска, щиток приборов, центральный электронный коммутационный блок в салоне
20. 5А — Подушка безопасности
21. 7,5А — Полноприводная трансмиссия с 4 ведущими колесами (4WD), передача заднего хода
22. 5А — Усилитель рулевого управления
23. 5А — Регулятор/ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля дистанции при парковке, реле дополнительное отопление салона
24. 15А — ЦЭКБС (центральный электронный коммутационный блок салона)
25. 5А — ЦЭКБС (центральный электронный коммутационный блок салона)
26. 15А — Указатели поворота
27. 20А — Подрулевые переключатели
28. 15А -Звуковой сигнал
29. 25А — Подрулевые переключатели
30. Не используется
31. 5А — Щиток приборов
32. 7,5А — Радиоприемник, панель управления кондиционером салона, вентиляция салона, задний разъем для подключения электро аксессуаров
33. 20А — Прикуриватель
34. 15А — Диагностический разъем и разъем для аудиосистемы
35. 5А — Зеркало заднего вида с подогревом
36. 5А — Наружные зеркала заднего вида с электроприводом
37. 30А — Центральный электронный коммутационный блок салона, стартер
38. 30А — Стеклоочиститель ветрового стекла
39. 40А — Вентиляция салона автомобиля
40. Реле А — Электро вентилятор климатической установки
41. Реле В — Обогрев зеркал

Реле 703: В — Резерв, А — Дополнительная розетка в багажном отделении

p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>

В последние годы прикуриватель в автомобиле используется в качестве розетки для различных электроприборов, таких как мобильный телефон, навигатор, регистратор. Наличие дополнительной техники в автомобиле упрощает жизнь, особенно в длительных поездках, но использования всевозможных гаджетов приводит к тому, что перестает работать прикуриватель Рено Дастер и автовладелец обращается к специалисту, чтобы устранить данную неисправность.

Предохранители Рено Дастер

В чем заключается сложность? Зачастую, на крышке блока отсутствует схема, следовательно, вы не сразу определитесь с какими именно предохранителями проводите манипуляции.

Если ваш кроссовер модифицированный и имеет такой блок под капотом, то его самостоятельно можно усовершенствовать, можно распечатать схему и прикрепить ее к крышке блока. Кроме этого схему можно сделать более удобной, чем бывает оригинальная, если учитывать особенности собственного зрения, и то, как вы воспринимаете зрительную информацию.

Это значительно облегчит процедуру замены, а также сэкономит вам силы и время. Рено Дастер точки подключения сигнализации Расположение предохранителей Дастера рено дастер блоки предохранителей салоне В данном месте у Рено Дастер располагается много разных предохранителей. Очевидный вопрос, где находится блок во внедорожнике с предохранителями?

Рено дастер блоки предохранителей левом торце приборной панели. Дабы получить доступ к блоку, подденьте пальцем снизу крышку, немного надавите на нее, поскольку она зафиксирована защелкой. Далее осуществляете проверку. Есть ещё одна причина проверки контрольной лампой в контактных гнёздах блока предохранителей.

Расположение предохранителей и реле в Renault Duster

Это возможность плохого контакта между ножками предохранителя и контактов гнезда. Во время проверки в этом случае потребитель чудесным случаем начинает работать.

При проверке предохранителей, стоящих в цепи потребителей работающих при включенном зажигании, необходимо включить замок зажигания. Если предохранитель перегорел, то его необходимо заменить, на предохранитель такого же номинала, который был установлен. Если предохранитель перегорит снова, то необходимо искать неисправность в цепи соответствующего предохранителя. Используйте только качественные предохранители, в противном случае возможно возгорание блока предохранителей.

Под капотом В этой части автомобиля также имеется монтажный блок. рено дастер блоки предохранителей

Осуществить проверку просто: Нужно отжать оба фиксатора, закрепляющие крышку. Снять последнюю. Воспользоваться схемой, расположенной внутри крышки и пинцетом для извлечения приборов с той или иной целью. Пинцет располагается там же, под крышкой.

В чем же может быть сложность? Во-первых, на крышке такого блока может попросту не быть наклейки с описанием приборов, которые в нем содержатся, а потому невозможно будет сразу представить, с какими именно реле и предохранителями придется иметь.

Важно ли это? Безусловно, рено дастер блоки предохранителей по некоторым брендам можно сразу понять, что предохранитель лучше заменить, на рено дастер блоки предохранителей случай. Более того, можно сделать даже более удобную схему, чем в оригинале, учтя особенности своего зрения и удобство восприятия визуальной информации. Самое главное — чтобы схема для Дастера была достоверной и отражала картину в точности

Это в разы облегчает всю процедуру, экономя время и силы

Самое главное — чтобы схема для Дастера была достоверной и отражала картину в точности. Это в разы облегчает всю процедуру, экономя время и силы.

На что обратить внимание в первую очередь Под капотом есть множество защитных устройств

Предохранители Рено Дастер: расположение и замена

Оно также отвечает и за замок зажигания. Это прибор F1 рено дастер блоки предохранителей силой тока, равной 60А

Также важно проверить прибор, защищающей цепь питания электронасоса. Последний относится к гидроусилителю управления Дастера. Это также F1, но с силой тока, равной 80 А

Это также F1, но с силой тока, равной 80 А.

Нужно убедиться, что все в порядке с деталью, защищающей питание дополнительного отопления. Номинал у нее точно такой. Надо отметить, что в данном случае подключение произведено через два реле двух рено дастер блоки предохранителей отопителей. Надлежит проконтролировать деталь, защищающую управление и питание того реле, что отвечает за блокировку системы впрыска.

Как заменить предохранитель

Сначала необходимо снять крышку блока, нажав на две защелки. Вынимать неисправный компонент лучше всего пассатижами или пинцетом, который должен находиться под крышкой блока. В этом случае вы не сможете обменять сломанное устройство на более мощное. Такие действия могут оказаться слишком дорогими — они часто приводят к перегреву проводов, и в конечном итоге проводка и автомобиль могут сгореть без пламени.

Если вам нужно подключить более мощное оборудование, лучше это сделать не через прикуриватель, а подключить к аккумулятору.

Вы можете «обезопасить» устройство от выхода из строя, выведя его из розетки, предназначенной для более мощных устройств.

Распределение предохранителей в салоне автомобиля с правым рулем

Число	распределение
A	Стеклоподъемник со стороны водителя
В	Полноприводная (4WD) трансмиссия
С	Задний кондиционер
D	Задняя розетка для аксессуаров
Е	ЭБУ пассажирского салона, стартер
1	Переднее электрическое окно
2	Левая фара дальнего света
3	Фара правого дальнего света
4	Фара ближнего света ближнего света
5	Правая фара ближнего света
6	Задние фары
7	Передние боковые фонари
8	Задние электрические стеклоподъемники
9	Задние противотуманные фонари
10	рожок
11	Автоматическая блокировка дверей
12	ABS-ESC, тормозной выключатель
13	Подсветка салона, подсветка багажника, подсветка бардачка
14	Не используется
15	Дворники
16	мультимедиа
17	Дневные ходовые огни
18	Стоп-сигналы
19	Впрыск, панель приборов или панель приборов, пассажирский салон, рычаг последовательной коробки передач
20	Воздушная подушка
21	Полный привод (4WD), задний ход
22	Усилитель руля
23	Круиз-контроль / ограничитель скорости, заднее ветровое стекло, предупреждение о непристегнутых ремнях безопасности, контроль парковочного расстояния, дополнительный обогрев салона
24	ЭБУ пассажирского салона
25	Не используется
26	Указатели поворота
27 и 29	Управление рулевой колонкой
28	Не используется
30	Не используется
31	Приборная доска
32	Радио, панель управления кондиционером в салоне, вентиляция салона, розетка для аксессуаров в задней части салона
33	Зажигалка
34	Диагностика и радио розетка
35	Размораживание зеркала заднего вида
36	Электропривод зеркал
37	ЭБУ пассажирского салона, стартер
38	Стеклоочиститель переднего стекла
39	Вентиляция салона

Renault Duster (дорестайлинг): схема блоков предохранителей

На Renault Duster устанавливаются предохранители ножевого низкопрофильного типоразмера и силовые плавкие вставки.

Они состоят из 3 частей:

• корпуса из цветной полупрозрачной пластмассы;
• проволочной спирали;
• контактной группы.

Перемычки на внедорожнике нужны для выполнения следующих задач:

• защиты электроприборов и электронных компонентов от короткого замыкания или повышенного напряжения;
• предотвращения поражения электрическим током водителя и пассажиров;
• недопущения воздействия аварийных факторов на другое оборудование.

В салоне

Схема с обозначениями предохранителей в салоне кроссовера находится на нижней плоскости крышки:

Схема в салоне на крышке блока.

На плате стоят перемычки, обеспечивающие защиту такому электрооборудованию:

• силовым цепям кондиционера, отопителя и вентиляции;
• очистителям ветрового стекла;
• прикуривателю;
• стоп-сигналам;
• электроприводу обзорных зеркал;
• обогреву стекла на двери багажного отделения;
• вентилятору печки;
• указателям поворотов;
• лампам противотуманных фар;
• диагностическому разъему;
• центральному замку;
• иммобилайзеру;
• аварийным огням;
• дальнему и ближнему свету;
• плафону в салоне;
• АБС;
• обогреву передних сидений;
• подсветке экрана магнитолы;
• подаче напряжения на задний и передний габарит;
• электрическим стеклоподъемникам;
• освещению площадки для ГРЗ;
• парковочному помощнику и т.д.

В двигательном отсеке

Расположение реле и предохранителей под капотом выглядит следующим образом:

Схема и расшифровка блока под капотом авто.

В моторном отсеке дорестайлинговых Рено Дастеров стоят перемычки, подсоединенные к таким электроприборам:

• антиблокировочной системе;
• топливному насосу;
• обогревателю салона;
• цепям положения ключа в замке зажигания;
• подаче напряжения к модулю в кабине.

Кроме предохранителей в боксе стоят реле, включающие такие устройства:

• бензонасос;
• регулятор оборотов вентилятора кондиционера;
• катушку зажигания;
• зарядку аккумулятора.

Для автодизеля типа К9К имеются дополнительные плавкие вставки питания предпускового подогрева и впрыска топлива.

Устройство и подключение

Принцип работы прикуривателя одинаков для всех автомобилей. Внутри подвижной части – тонкая металлическая спираль. Стержень вставляется в патрон, к которому подключен ток. При нажатии кнопки контакты замыкаются, а затем через систему начинает проходить электричество, разогревая спираль. После достижения температуры, достаточной для прикуривания (15-20 секунд), срабатывает термореле, которое отключает стержень, возвращая его в первоначальную позицию.

К прикуривателю Рено Дастер подходят три кабеля от сети автомобиля.

1. Основной плюс. Идет от прикуривателя к аккумуляторной батарее. Его задача – нагрев металлической нити. Подключен через специальный защитный элемент с номиналом 15 ампер.
2. Дополнительный плюс. Гарантирует исправную работу лампочки подсветки прикуривателя. Светофильтр находится вокруг гнезда прибора, что помогает найти его при плохом освещении. Запитан через желтый или белый провод.
3. Основной минус, масса. Один конец подходит к кузову авто, а второй – к корпусу прикуривателя. При замыкании этих контактов через устройство начинает проходить ток.
