Замена и ремонт деталей монтажного блока
Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.
Некоторые автомобилисты пытаются перепаивать контактные группы или менять отдельные части блока. Процедура завершается успешно, но долговечность ремонта остается под сомнением.
Логан не заводится, перегорает предохранитель f19
Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.
При подобной проблеме следует тщательно проверить все провода и датчики системы.
Не заводится стартер, не крутит, реле щелкает
Самыми распространенными причинами являются.
- Износ щеток стартера. Когда нет питания – устройство работать не будет.
- Поломка бендикса или втягиваюшего реле.
- Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
- Повреждены обмотки мотора.
Изначально следует показать машину проверенному мастеру для диагностики. .
Led на Логан, обманка из реле
Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.
Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.
Процесс снятия, замены блоков предохранителей
Дело не сложное, но поменять блок гораздо проблематичнее.
Салон авто
Процедура выглядит так.
- Снять плюсовую клемму с аккумулятора.
- Демонтировать крышку монтажного блока.
- Здесь имеется два винта под крестовую отвертку – нужно их открутить.
- После этого можно аккуратно вынуть блок с посадочного места.
- Далее потребуется отсоединить контактную группу модуля от машины и полностью снять устройство с автомобиля.
Главный фактор – все делать предельно осторожно, тонкие провода и чувствительные клеммы легко повредить при рывке или неосторожном движении
Подкапотное пространство
Процедура выглядит также, как и в салоне Логана. Сначала демонтируется крышка монтажного блока. Затем освобождаются крепежные винты, и модуль вынимается с посадочного места.
Здесь также на обратной стороне имеются выводы проводки, которые нужно аккуратно отключить для полного снятия устройства.
Таблица 1: ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ РЕНО ЛОГАН
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
|---|---|
| F01 (60 A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30 A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25 A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5 A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15 A) | Не используется |
| F06 (60 A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40 A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50 A) и F09 (25 A) | Цепи ЭБУ АБС |
Замена и ремонт деталей монтажного блока
Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.
Логан не заводится, перегорает предохранитель f19
Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.
При подобной проблеме следует тщательно проверить все провода и датчики системы.
Не заводится стартер, не крутит, реле щелкает
Самыми распространенными причинами являются.
- Износ щеток стартера. Когда нет питания – устройство работать не будет.
- Поломка бендикса или втягиваюшего реле.
- Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
- Повреждены обмотки мотора.
Изначально следует показать машину проверенному мастеру для диагностики. .
Led на Логан, обманка из реле
Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.
Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.
Рено Логан реле стартера где находится — объясняем суть
4903
Нередкая проблема, с которой рано или поздно сталкивается владелец любого автомобиля, это отказ стартера. В таком случае двигатель автомобиля не заводится и даже не крутит. Если на вашем Рено Логан не хочет крутить стартер, соответственно его пора ремонтировать. Именно на эту тему и пойдет речь в нашей статье.
Диагностика и причины
Поверните ключ и постарайтесь завести двигатель, если мотор не заводится, и стартер не крутит, а вместо привычного звука вы слышите только, как он щелкает, таким образом можно утверждать, что щеткам ротора пришел «конец».
Чтобы дать разъяснение, почему щелкает реле, и мотор не заводится, нужно понимать схему его работы. В тот момент, когда вы проворачиваете ключ в положение запуска двигателя, специальный блок, под названием втягивающего, производит контакт на щетки вала ротора, тем самым стартер крутит маховик двигателя.
Когда данный механизм или реле не работает, его срочно необходимо снять и произвести ремонт, иначе могут возникнуть чрезвычайно серьезные последствия, вплоть до возгорания.
Именно в этом принципе и заключается работа стартера и его реле. Когда износились щетки, реле пытается сработать и дать контакт на вал, если оно щелкает, соответственно щетки изношены, и их пора менять.
На вопрос, где находится стартер и его реле, мы ответим однозначно – возле заднего маховика двигателя. Это расположение свойственно всем двигателям, в том числе Рено Логан 1.4.
Если пусковое устройство крутит вхолостую и двигатель не заводится, значит нужно поменять бендикс, а возможно и вилку. Эту работу можно без проблем провести своими руками, но предварительно сняв бортовое напряжение.
Когда щелкает реле, необходимо понимать, что проблема точно не в нем, оно работает.
Осуществление ремонта данного агрегата, а также замена бендикса вполне может быть осуществлена своими руками, но для этого понадобится снять агрегат целиком.
Предохранители и реле Renault Logan, электрические схемы
Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог.
Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой.
Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.
Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.
Предохранители и реле под капотом
В моторном отсеке 1 поколения модели возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.
Вариант 1
- Фото — схема
- Описание
| 597А — F1 | (60А) Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034) |
| 597А — F2 | (60А) Переключатель наружного освещения, монтажный блок предохранителей в салоне |
| 597В — F1 | (30А) Питание платы реле |
| 597В — F2 | (25А) Цепь питания реле системы впрыска |
| 597В — F3 | (5А) Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| 597C — F1 | (50А) ЭБУ ABS |
| 597C — F2 | (25А) ЭБУ ABS |
| 597D — F1 | (40А) Реле большой скорости вращения электровентилятора (реле 236), плата реле |
| 299 — 231 | (20А) Противотуманные фары |
| 299 — 753 | (20А) Насос омывателя фар |
| 784 — 474 | (20А) Реле включения компрессора кондиционера |
| 784 — 700 | (20А) Реле малой скорости вращения электровентилятора |
| 1034 — 288 | (20А) Реле освещения дневного движения |
| 1034 — 289 | (20А) То же |
| 1034 — 290 | (20А) То же |
| 1047 — 236 | (20А) Реле топливного насоса |
| 1047 — 238 | (20А) Реле блокировки впрыска |
| 233 | (40 А) Реле вентилятора отопителя |
| 236 | (40 А) Реле большой скорости вращения электровентилятора |
Предохранители и реле монтажных блоков Рено Логан 1.4
Расположение блока предохранителей под капотом
Блок предохранителей редакционного Дастера
Такое место выбрано не случайно: во-первых, к нему свободный доступ, во-вторых, именно здесь стекаются множество проводов управления.
Расшифровка
Расшифровку блока предохранителей можно увидеть с внутренней стороны крышки, но не всегда. На ранних моделях Дастер такая маркировка отсутствовала. Итак, посмотрим, как выглядит расшифровка предохранителей на фото ниже:

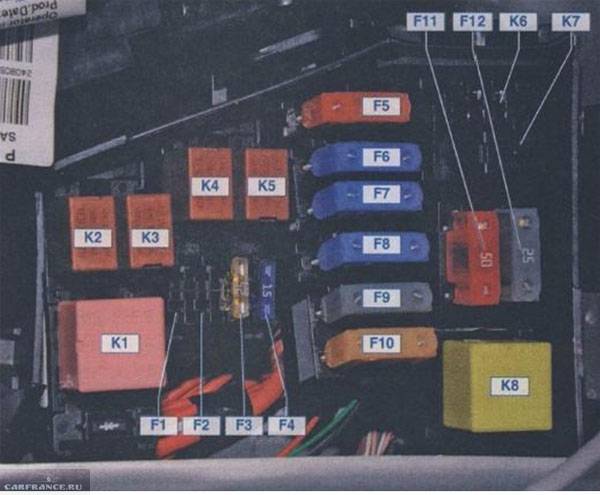

Блок предохранителей под капотом
Расшифровка блока предохранителей под капотом:
- F1 – не используется
- F2 – не используется
- F3 (25) — Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
- F4 (15) — Цепь электромагнитной муфты компрессора кондиционера
- F5 (40) — Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
- F6 (60) — Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
- F7 (60) — Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
- F8 (60) — Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
- F9 (25) — Цепи, находящиеся под напряжением в положении S и А ключа зажигания
- F10 (80) — Силовые цепи реле включения электрообогревателя салона
- F11 (50) и F12 (25) — Цепи блока управления ABS
Расшифровка реле
Теперь рассмотрим расшифровку реле:
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлено. О том, как установить противотуманки на Дастер здесь.
- К8 — Реле вентилятора отопителя
О мерах в плане безопасности
Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.
Сейчас читают: Обзор Двигателя в Рено Логан, устройство и принцип работы
В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.
Чтобы предотвратить подобную аварийную ситуацию потребуется:
- тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
- приобретать исключительно качественные предохранители и реле;
- правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
- питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
- настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.
Процесс снятия и замены БП
Бывает такое, что предохранители один за другим выходят из строя: такая проблема также знакома некоторым владельцам модели Логан. Если с потребителями энергии все в порядке, а проводка не требует ремонта, то, по всей вероятности, подошло время замены непосредственно БП. Далее мы расскажем вам, как правильно произвести его замену.
В салоне авто
- Для начала выключите зажигание, откройте капот машины и отключите аккумуляторную батарею.
- Теперь найдите, где установлен ваш БП и снимите декоративную пластмассовую крышку. Снимите все компоненты, сложив их в одном месте.
- При помощи отвертки с крестовым наконечником открутите несколько шурупов: в зависимости от комплектации их может быть 2 или 3.
- Открутив винты крепления БП, будьте готовы к тому, что он провалится внутрь отсека, к педалям.
- Здесь вам предстоит выполнить нелегкую задачу, требующую ответственного и внимательного подхода. Отключите каждый провод цепь, подходящий к БП. Сделайте это так, чтобы вы без проблем смогли подключить новый БП: можно промаркировать каждый провод, чтобы было легче.
- Сделав это, возьмите новый БП и поставьте его на место установки. Правильно подключите все провода, чтобы не возникла путаница. Если вы перепутаете что-то, то потому могут возникнуть проблемы с подключением устройств. Сделав это, вставьте блок на место установки и накрутите шурупы.
- Вставьте все элементы БП, подключите аккумуляторную батарею и проверьте работоспособность устройства. Если все действия выполнены верно, то в будущем проблем с эксплуатацией быть не должно.
БП в подкапотном пространстве
Здесь процесс снятия и смены мало чем отличается от того, что описан выше. Разница только в месте установки и в нескольких нюансах, которые мы опишем ниже.
- Откройте капот авто и выключите зажигание.
- Чтобы избежать выхода из строя элементов БП, отключите аккумуляторную батарею. Сбросьте с нее обе клеммы, поскольку аккумулятор все равно придется снять для большего удобства.
- При помощи отвертки с крестообразным лезвием открутите три шурупа, на которых крепится сама коробка.
- Открутив винты, произведите демонтаж БП. Как и в случае с салонным блоком, промаркируйте все провода, подключенные к нему, чтобы впоследствии не перепутать. Отключите реле, подключенные к устройству, а после этого поочередно отсоедините все провода.
- Демонтируйте коробку.
- Возьмите новый БП и установите на место старого, предварительно подключив все провода.
- Установите реле на свои места, после чего поставьте на место аккумуляторную батарею.
- Подключите АКБ и включите зажигание, чтобы проверить работоспособность установленного БП.
На этом процесс смены устройств можно считать завершенным.
Предохранители и реле Рено Логан 2 (с 2014 года)
ПодробностиРодительская категория: Устройство и ремонт Рено Логан
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.
Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.
Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.
Перед вами предстанет примерно следующая картина.
Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.
| Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице |
| Таблица: Цепи, защищаемые плавкими предохранителями |
| Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков. |
1-й вариант расположения предохранителей в моторном отсеке
| 10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть) |
| 10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть) |
таблица 10.2
2-й вариант расположения
Реле:
Замена предохранителей
№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем
Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…
Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.
| F1 | 30 | электростеклоподъемники передние |
| F2 | 10 | дальний свет левая фара |
| F3 | 10 | дальний свет правая фара |
| F4 | 10 | ближний свет левая фара |
| F5 | 10 | дальний свет правая фара |
| F6 | 5 | задние габариты, подсветка номера, подсветка |
| F7 | 5 | передние габариты |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | ABS/ESP |
| F13 | 10 | освещение салона, климатическая установка |
| F14 | 5 | датчик угла поворота руля |
| F15 | 15 | стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5 | аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7.5 | ДХО |
| F18 | 7.5 | стоп сигнал |
| F19 | 5 | система управления |
| F20 | 5 | подушки безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатель поворота |
| F25 | 10 | противоугонная система |
| F26 | 15 | блок управления электрооборудованием |
| F27 | 20 | подрулевые выключатели (вход на ближний свет) |
| F28 | — | резерв |
| F29 | 25 | подрулевые выключатели (вход на дальний свет) |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7,5 | аудиосистема |
| F33 | 15 | прикуриватель |
| F34 | 15 | диагностический разъем |
| F35 | 5 | обогрев наружных зеркал |
| F36 | 5 | привод зеркал |
| F37 | 30 | стартер |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | кондиционер |
| R1 | 35 | реле кондиционера |
| R2 | 35 | реле заднего обогрева стекла |
Блок предохранителей
1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка. Щиток снимается и под ним можно найти плавкие вставки и реле. После рестайлинга машины расположение блоков не изменилось.
Предохранители в салоне
Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.
Моторный отсек
На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.
Схема предохранителей и реле
Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.
Расшифровка/распиновка блока предохранителей
Описание плавких вставок, расположенных под капотом выглядит так:
- F1 – подача питания замка зажигания и его потребителей;
- F2 – на авто без кондея питает вентилятор головного радиатора;
- F3 – топливный насос, ЭСУД, катушки зажигания;
- F4 – ЭБУ и главное реле;
- F5 – пустой;
- F6 – предохранительная панель салонного блока;
- F7 – силовые магистрали релюшек кондиционера;
- F8/9 – силовые магистрали ЭБУ и АБС.
Салонный блок больше, но предохранители здесь менее производительные:
- 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
- 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
- 3 — Стопы и мотор омывателя.
- 4 — Повороты, иммобилайзер, диагностический разъем.
- 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
- 10/11 – ближний/дальний свет левой фары.
- 13/14 –электроподъемники стекол.
- 15 – цепи ЭБУ и АБС.
- 16 – подогрев передних сидений.
- 17 – клаксон.
- 18/19 – подсветка внешняя, салона и бардачка.
- 20 – задние противотуманки.
- 28 – лампы освещения салонного пространства.
- 29 – управление аварийкой, поворотами, дворников и ЦЗ.
- 30 – центральный замок и коммутационный блок.
- 31 – силовая цепь противотуманок.
- 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
- 37 – управление зеркалами заднего вида.
- 38 – прикуриватель.
- 39 – вентилятор печки.
Блок предохранителей
1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.
Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка.
После рестайлинга машины расположение блоков не изменилось.
Предохранители в салоне
Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.
Моторный отсек
На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.
Схема предохранителей и реле
Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.
Расшифровка/распиновка блока предохранителей
Описание плавких вставок, расположенных под капотом выглядит так:
- F1 – подача питания замка зажигания и его потребителей;
- F2 – на авто без кондея питает вентилятор головного радиатора;
- F3 – топливный насос, ЭСУД, катушки зажигания;
- F4 – ЭБУ и главное реле;
- F5 – пустой;
- F6 – предохранительная панель салонного блока;
- F7 – силовые магистрали релюшек кондиционера;
- F8/9 – силовые магистрали ЭБУ и АБС.
- 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
- 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
- 3 — Стопы и мотор омывателя.
- 4 — Повороты, иммобилайзер, диагностический разъем.
- 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
- 10/11 – ближний/дальний свет левой фары.
- 13/14 –электроподъемники стекол.
- 15 – цепи ЭБУ и АБС.
- 16 – подогрев передних сидений.
- 17 – клаксон.
- 18/19 – подсветка внешняя, салона и бардачка.
- 20 – задние противотуманки.
- 28 – лампы освещения салонного пространства.
- 29 – управление аварийкой, поворотами, дворников и ЦЗ.
- 30 – центральный замок и коммутационный блок.
- 31 – силовая цепь противотуманок.
- 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
- 37 – управление зеркалами заднего вида.
- 38 – прикуриватель.
- 39 – вентилятор печки.
Расположение предохранителей
Каждый элемент устанавливается на строго отведенной позиции. Здесь невозможно встретить непонятные схемы отечественных машин. На авто с мотором 8 клапанов плавкие элементы стоят в аналогичном месте, что и в двигателе с 16 заслонками.
Реле и предохранители вентилятора охлаждения
На авто с кондиционером для большой и малой скорости вращения привода отвечают элементы К2 и К3 подкапотного блока соответственно.
Предохранитель и реле печки
Система отопителя подключается по аналогичной схеме остального оборудования. Предохранитель управления печкой F19 проводит питание на соответствующее реле К1. Последнее замыкает контакты моторчика и позволяет регулировать его работу.
Вставки F9/10. Проводка сопряжена с релюшками, установленными в отдельных местах, независимо от монтажного блока. Расположение элементов можно установить пройдя по цепи от оптического элемента. Для правой и левой сторон будет зеркально.
Реле и предохранители вентилятора охлаждения
На авто с кондиционером для большой и малой скорости вращения привода отвечают элементы К2 и К3 подкапотного блока соответственно.
Предохранитель и реле печки
Система отопителя подключается по аналогичной схеме остального оборудования. Предохранитель управления печкой F19 проводит питание на соответствующее реле К1. Последнее замыкает контакты моторчика и позволяет регулировать его работу.
Расположение предохранителей и реле Рено Логан
Основной блок предохранителей Логна расположен в салона автомобиля с левой стороны торпеды:
Расположение предохранителей в монтажном блоке салона Рено Логан
| F01 (20 A) | Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла |
| F02 (5 A) | Цепи: электропитания комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20 A) | Цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10 A) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 (10 A) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10 A) | Цепь лампы головного света правой блок-фары (ближний свет) |
| F11 (10 A) | Цепи: лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10 A) | Цепь лампы головного света правой блок-фары (дальний свет) |
| F13 (30 A) и F14 (30 A) | Цепи электростеклоподъемников задних и передних дверей соответственно |
| F15 (10 A) | Цепь ЭБУ АБС |
| F17 (15 A) | Цепь звуковых сигналов |
| F18 (10 A) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5 A) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5 A) | Цепи: лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5 A) | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 (15 A) | Цепи: лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15 A) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20 A) | Силовая цепь центрального замка |
| F31 (15 A) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30 A) | Силовая цепь реле обогрева заднего стекла |
| F36 (30 A) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5 A) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10 A) | Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания |
| F39 (30 A) | Цепь обмотки реле К1 вентилятора отопителя |
Предохранители блока в моторном отсеке Логан
| F01 (60 A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30 A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25 A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5 A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15 A) | Не используется |
| F06 (60 A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40 A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50 A) и F09 (25 A) | Цепи ЭБУ АБС |
Реле блока Рено Логан в моторном отсеке
| К1 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
| К2 | Реле большой скорости вентилятора системы | Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) |
| К3 | Реле малой скорости вентилятора системы | Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) (для автомобиля с кондиционером — через резистор) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| К4 | Реле кондиционера | Электромагнитная муфта компрессора кондиционера |
| К5 | Реле топливного насоса и катушки зажигания | Топливный насос и катушка зажигания |
| К6 | Главное реле системы управления двигателем | Датчик концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К2, К3, К4 |
| К7 (опция) | Реле насоса омывателя фар | Насос омывателя фар |
| К8 | Реле противотуманных фар | Лампы противотуманных фар |
Новый комментарий
