Процесс замены
Для того, чтобы заменить прокладку понадобятся следующие инструменты:
- Торцевой ключ 10 мм.
- Крестовая отвертка или плоскогубцы для снятия хомутов.
Необходимые материалы:
- Новая прокладка.
- Герметик. Для избегания лишних проблем лучше купить тот, который безопасен для кислородных датчиков.
- Уплотнительные кольца для болтов — 15 шт.
- Моющее средство для клапанной крышки.
Также следует обратить внимание на год выпуска автомобиля, так как от этого зависит, какие кольца необходимо приобрести. Если машина выпущена до 2012 года, то каталожный номер колец такой — 96353007
Если же год выпуска после 2012, то номер колец будет 25185121. Это необходимо знать, поскольку кольца не являются взаимозаменяемыми.
Устранение течи из-под клапанной крышки Chevrolet Lacetti
Популярный в России автомобиль Chevrolet Lacettti, имеющий под капотом двигатели F14D3 или F16D3, 1.4 или 1.6 литра, обладает хронической болезнью. Это течь масла из-под прокладки крышки клапанов.
Причин тому несколько:
- Крышка выполнена из полимерного материала и имеет различный температурный коэффициент расширения с алюминиевой головкой блока цилиндров;
- Металлические втулки для болтов крепления крышки выступают за плоскость привалочной поверхности и не дают возможности более плотного прижима прокладки к головке блока;
Все эти факторы приводят к тому, что уже через 40 – 50 тыс.км. пробега моторное масло начинает сочиться из-под крышки. Особенно достается свечным колодцам, там вытекающее масло скапливается.
В результате свечи плавают в моторном масле, вреда от этого большого нет, но и пользы тоже. К тому же, масло притягивает к себе пыль из подкапотного пространства.
Как поменять прокладку клапанной крышки
- Снимаем декоративную накладку двигателя
2. Послабляем хомут и снимаем шланг справа…
… и две трубки слева
3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так — отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.
Датчик положения распределительного вала Лачетти
4. Отключаем провода от свечей и убираем их в сторону.
5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.
6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой
Вид со снятой клапанной крышкой
7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.
8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера
Мойка клапанной крышки
Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.
9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке
Вот такие изношенные колечки под болты клапанной крышки
Колечки под болты клапанной крышки
10. Берем новую прокладку…
Прокладка клапанной крышки Лачетти
…и вставляем её в пазы клапанной крышки.
Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251
Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.
Также можно установить прокладку Ростеко. На данный момент это одно из лучших решений
Более подробно об этой прокладке Установка прокладки клапанной крышки Ростеко
11. Наносим НЕМНОГО герметика на проблемные места на изгибах
Места, куда следует наносить герметик для монтажа клапанной крышки
Примечание: Не наносите много герметика! При затяжке болтов, он может «вылезти» внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.
12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель
Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.
13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.
14. Самый ответственный момент — затяжка болтов. Если есть динамометрический ключ, тогда будет проще — затягиваем болты с усилием 10Н.м.
Если такого ключа нет, тогда совет — затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!
Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.
Схема затяжки болтов клапанной крышки Шевроле Лачетти
Схема затяжки болтов клапанной крышки Шевроле Лачетти
15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.
Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.
Что поможет если течет прокладка клапанной крышки Лачетти
Итак, первое, что влияет на интервал замены, как уже писалось — это аккуратность и неспешность при выполнении работ.
Второе — колечки под болты. Колечки, поставленные в той статье переживут скорее всего саму прокладку
Они же были поставлены и на другие машинки. Пока жалоб не было.
От чего они, я сказать затрудняюсь. Мне их за копейки отдал один хороший человек. Даже не знаю сколько штук — примерно, пол ведра
Внимание! Такие колечки, как у меня, имеют номер 96353007. Они ставились до 2012 года
После 2012 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2012 года
Третье — динамометрический ключ. Можно, конечно, обходится и без него, но с ним прокладка обжимается мягче и плавней. Плюс — работа облегчается в разы!

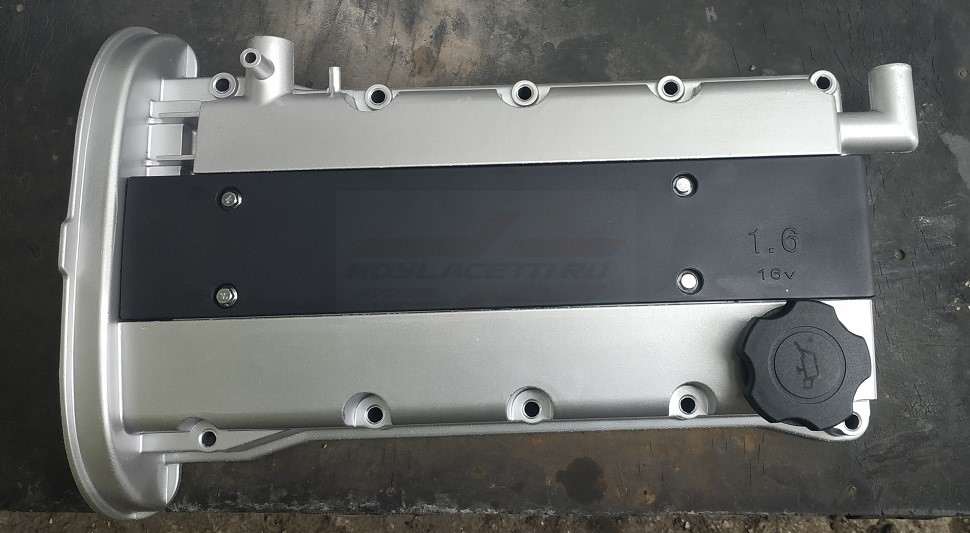

Нюансы алюминиевой клапанной крышки
В самой крышке тоже есть подводные камни
Первое, что необходимо знать — это то, что пластиковые крышки имеют несколько модификаций. И самое главное отличие — это штуцер вентиляции картера. Вот он
Он имеется на крышках старого образца. А на новых его упразднили.
Поэтому заранее проверьте, какая у Вас крышка. Если без штуцера, тогда попросите продавца заглушить его (большинство предлагают данную услугу).
Или заглушите его сами. Вариантов масса — начиная от шланга с болтом и заканчивая нарезанием резьбы и вкручиванием туда заглушки.
С остальными шлангами и штуцерами проблемы гораздо меньше. Просто укоротите шланг, который выходил у Вас с центра клапанной крышки и подключите к штуцеру возле клапана PCV на новой крышке.
Также обязательно проверьте все винты сепаратора
Они должны быть затянуты намертво. Если они открутятся от вибрации и упадут в двигатель, то будет не очень хорошо.
И обязательно проверьте плоскость самой крышки и удалите всевозможные наплывы краски по периметру.
Только после этого можно приступать к установке ее на автомобиль.
Про все нюансы, а также про минусы и плюсы данной крышки подробно рассказано и показано тут

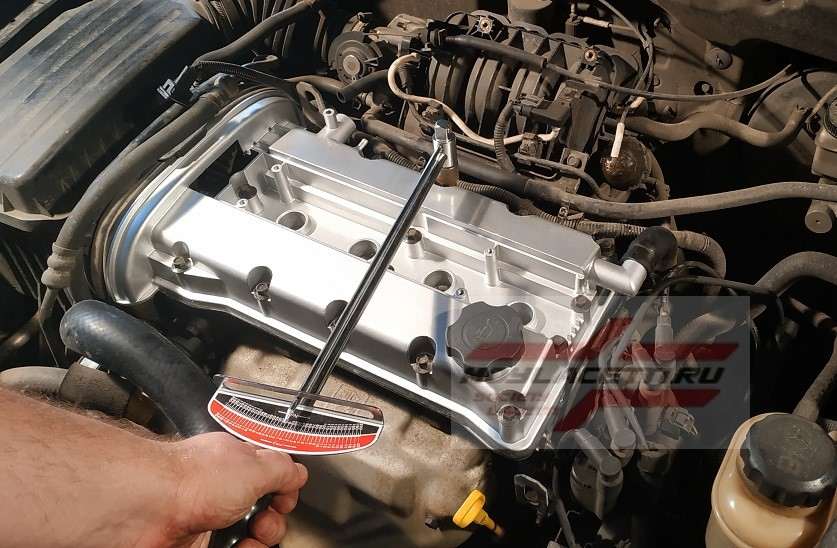

Момент затяжки алюминиевой клапанной крышки
Это довольно важный нюанс. Момент затяжки пластиковой крышки составляет 10 Нм. Но алюминиевую крышку так тянуть не стоит. Здесь необходимо гораздо меньшее усилие по нескольким причинам:
Пластиковая крышка затягивается через металлические втулки в крышке. То есть, фактически мы затягиваем втулки, которые прикреплены к крышке. А алюминиевая крышка притягивается полностью и всем периметром давит на прокладку и банально может ее разрезать (были такие случаи)
Прокладка от алюминиевой клапанной крышки очень мягкая. Ну просто очень! Поэтому она ужимается с гораздо меньшим усилием. А если перестараться, тогда ее просто выдавливает.
Я затянул чуть меньше 8 Нм. Но и это по моему мнению многовато. Необходимо не больше 5 Нм.
Обтягивание происходит в несколько заходов. И этих заходов больше, чем при затягивании пластиковой крышки. Это происходит по тем же причинам.

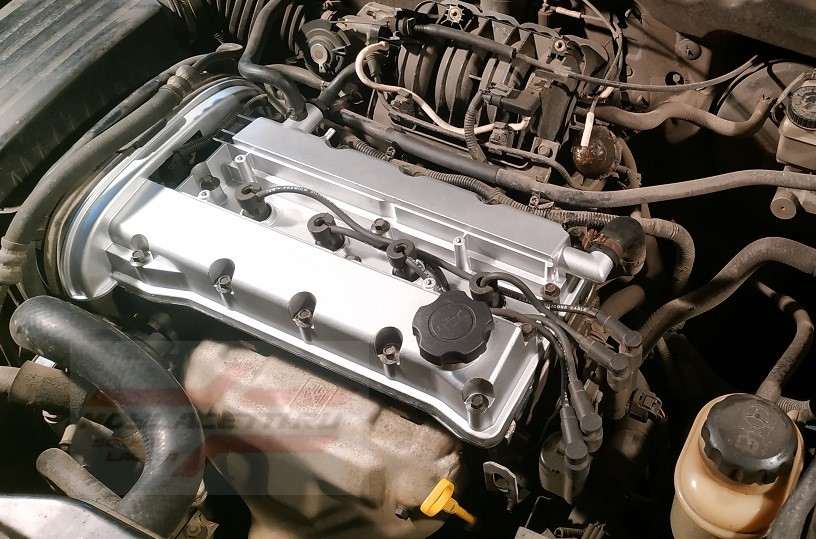

Вот установленная крышка
Теперь можно установить либо декоративную крышку, которая шла в комплекте с крышкой, либо установить родную «плиту».
Но пока езжу так и наблюдаю.
Что не поможет если течет прокладка клапанной крышки Лачетти
Теперь о мифических способах, которые якобы решают проблему течи прокладки клапанной крышки.
Первый — болты вытягиваются, удлиняются и тому подобное, что не даёт им полностью притянуть крышку. Везде советуют их менять на новые или подпиливать, делая их короче. Цена одного болта у нас сейчас 15 грн., а их 15 штук! Нужно работать на одни болты. Пока насобирал денег — уже нужно менять)))
Простые замеры опровергают данный миф. Вот два болта, слева старый (более 100 тыс.км), а справа новый. Оба закрученные с одинаковым усилием 10Нм
Вот старый
А вот новый
Разница всего лишь 1мм, что можно списать на погрешность.
А вот высота втулки крышки клапанов
Это ж как должен вытянуться болт, чтобы не смочь затянуть втулку, которая длиннее его на целый сантиметр!!! Тем более все знают, что эти болты особо и не перетянешь, так как они сразу ломаются.
В общем, миф так и остался мифом.
Второй — прокладку нужно садить на герметик. Кроме больших проблем при повторной замене и возможности забить маслоприемник в двигателе эта процедура больше ничего не принесет. Как показала практика — реальной и ощутимой пользы от применения герметика нет. Был случай, когда я одному человеку менял прокладку на его авто 5 часов! Из них 4 часа я пытался всё аккуратно очистить от герметика, которым ему нагадили при предыдущей замене прокладки. В итоге, прокладка всё-равно потекла, а при замене было потрачено кучу времени и нервов.
Третий — сточить втулки на крышке клапанов, чтобы сильнее прижать прокладку. Данный метод действительно помогает продлить интервал между протечками. Но тут есть один очень существенный минус. Дело в том, что нередки случаи, когда после этого крышка дает трещину при обтягивании. А это уже совсем другие проблемы.
Четвертый — установка китайской алюминиевой крышки. На сегодняшний день я проверил и этот метод устранения течи. Сразу скажу — не надо на нее тратить деньги. Вот вся хронология проверки:
Вывод
Схема затяжки клапанной крышки двигателя Lacetti довольна проста. Она разработанная заводом изготовителем в помощь автомобилистам. Если все сделать правильно, то после затяжки не будет течи.
Как плохо, что нельзя приварить клапанную крышку и забыть о утечке масла навсегда! Итак проехав 6-7 тысяч, масло из под клапанной крышки погнало вновь! На момент замены имел один подтёк в свечной колодец и два сырых угла. Нужно отдать должное камазовским колечкам, которые ставились под болты крышки ( ни один не пропустил масло в отличии от заводских) Собрав массу информации с всевозможных форумов, клубов и т.д. и сложив её в кучу, стал менять это текучее уплотнение.
1) Прокладка
. В это раз вместо штатной GMовской (96 353 002) поставил с Т-образным профилем (96351213), хотя многие ставят Reinz 155345601.
2) Болты крепления клапанной крышки
15шт. (94 500 909). По мнению некоторых соклубников они сделаны из сыромятины и имеют сво-во вытягиваться. В это мало верится, но меняем:)
3) Кольцо уплотнительное
(штатные 96353007-быстро дубеют) Куплены КАМАЗовские (проверенные), белые из силикона. 4)Герметик (безопасный для кислородных датчиков)
5) Чувак с динамометрическим ключём
, он же собутыльник, он же собеседник и т.д!:)
За одно, до осени, решил не ставить декоративный кожух на мотор. Под ним внушительная по толщине теплоизоляция. Думаю в пробках и по жаре она будет играть не лучшую роль в отводе тепла от двигателя.
