Замена лампы противотуманной фары Renault Duster
28 сентября 2015 года
Работу выполняем на смотровой канаве или эстакаде. Показываем замену лампы правой противотуманной фары, в левой противотуманной фаре лампу меняем аналогично.
Снимаем правое переднее колесо. Далее необходимо снять правый грязезащитный щиток моторного отсека.
…вынимаем пистон нижнего крепления грязезащитного щитка моторного отсека к подкрылку и кузову. Отворачиваем пластмассовую гайку верхнего крепления грязезащитного щитка к кузову. Сдвинув щиток вниз, выводим фиксирующий лепесток щитка из-под отбортовки брызговика кузова. Снимаем грязезащитный щиток моторного отсека.
Теперь предстоит освободить от креплений переднюю часть подкрылка.
Ключом Torx Т-20 отворачиваем два самореза нижнего крепления подкрылка к переднему бамперу. Тем же инструментом в арке колеса отворачиваем саморез крепления подкрылка к переднему бамперу. Отгибаем переднюю часть подкрылка и заводим ее за тормозной диск. Отжав фиксатор колодки проводов, отсоединяем колодку от лампы.
Поворачиваем лампу против часовой стрелки до упора.
Вынимаем лампу из корпуса фары.
Новую лампу Н11 устанавливаем в обратной последовательности.
[Техническое обслуживание Renault Duster на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Renault Duster на 60 000/120 000 км пробега]
Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Михаил
Достоинства:
недорогие (сравнительно) запчасти,комфортная подвеска,относительно удобное (теперь) место водителя,экономичный,но при этом весьма шустрый дизель
Недостатки:
маленький багажник,никакая магнитола,грязнуля-конструктивная особенность.не регулируемый развал колёс.гремучий пластик
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Кратко о чем эта статья: Электросхема противотуманных передних и задних фар Рено Дастер
Другие статьи и записи:
14 декабря 2016
Рено Дастер. Регулировка привода стояночного тормоза
Рено Дастер. Регулировка привода стояночного тормоза
06 декабря 2016
Рено Дастер. Снятие радиатора двигателя
Рено Дастер. Снятие радиатора двигателя
-33%
Брызговики задние увеличенные Террано 2014- (Дастер-Гард)
Акции и промокоды Полезные товары (4) Куплю-Продам Выкуп автомобилей Запчасти и аксессуары по моделям (9) Запчасти Б/У (13) Рыбалка (7) Установка и сервис (54) Наклейки / пленка (4) Политика конфиденциальности Новости (157) Обратный звонок Отзывы Подкраска (56) Кожа Рулит (69) Запчасти на заказ English Новые товары Частые Вопросы (3) О нас 10 причин купить всё у нас Копилка знаний (17) Гарантия Поставщики, сертификаты каталоги (66) Контакты / Пункты выдачи (3) Доставка и оплата | Аксессуары (18) Чехлы (6) Защита и обвес (3) На крышу (6) Электроника (8) Хром-пакет (5) Детали кузова (7) Запчасти, ТО (23) |
|
| Политика конфиденциальности |

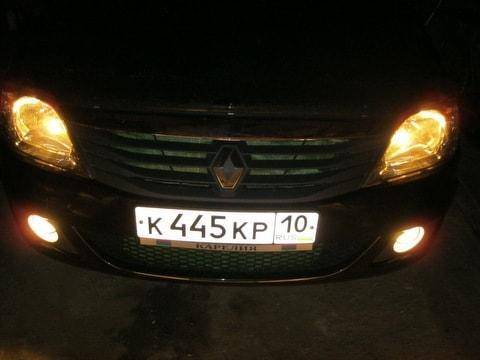

Установка противотуманных фар на рено логан
Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.
Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.
Нам понадобится запчасти:
- Комплект противотуманных фар (ПТФ);
- Подрулевой переключатель (с положением для передних ПТФ);
- Рамки (кронштейны) под противотуманные фары (комплект);
- Жгут подключения;
- Накладки на бампер (для Рено Логан фаза 2).
Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.
Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).
Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.
Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.
Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.
Для установки ПТФ понадобится:
- Шаблон;
- Маркер;
- Дрель;
- Нож;
- Обезжириватель;
- Пластиковые хомуты.
Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).
Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.
Далее, надо поставить ПТФ с рамкой на штатные пластмаски.
Фото до пропила отверстий.
На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.
Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.
Должно держаться неподвижно.
Финальный этап – подключение.

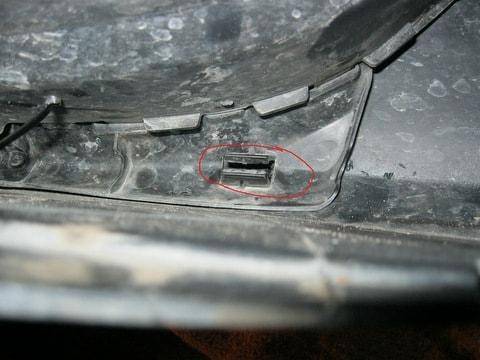

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.
Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!
Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).
Хомутами можно дополнительно закрепить накладку
Подключаем правую ПТФ
Подключаем левую ПТФ
Выключаем. Ставим бампер на место.
При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.
Особенности установки ПТФ на Рено Дастер
Заводские «противотуманки»
Прежде всего, некоторые модели Рено уже укомплектованы ПТФ, которые справляются с любыми погодными условиями. Однако, по большей части комплектация данный вид фар не включает, а производитель предусмотрел их самостоятельную установку. Прежде чем определяться самому, как как установить противотуманные фары на Рено Дастер актуально изучить специализированное видео и правила монтажа.
Ксенон в фару?
Ксенон в ПТФ Ксенон в ПТФ
Одним из вариантов решения проблемы будет установка ксенона в уже идущие в комплектации фары ближнего света. Такой подход обеспечивает качественное освещение и может заменить ПТФ в условии ухудшения погоды. Однако, слишком сильное повышение освещения будет ослеплять водителей встречных автомобилей, а сама установка ксенона потребует также монтажа дополнительного оборудования – омывателей и автокорректора.
Установка ПТФ от Рено Сандеро
Противотуманные фары от автомобиля Рено Сандеро — один из самых популярных вариантов замены
Наиболее частым (и многократно опробованным) методом является установка ПТФ от Сандеро. В данном случае используются противотуманные фары Фаза-1 с «родными» крепежами и зажимами. Подключение таких ПТФ не вызывает сложностей и занимает минимум времени (без опыта и специальных знаний – около часа).
Порядок и правила монтажа ПТФ
В первую очередь, необходимо заранее подготовить инструменты и комплектующие, которые потребуются для установки противотуманных фар.
Вам потребуется:
- приготовить сами ПТФ,
- инструмент для монтажа,
- жгут,
- кронштейны и накладки.
Как правило, переключатель под рулевой колонкой уже предусмотрен самим производителем.
Первый шаг – подготовка места для установки
Необходимо прорезать отверстия в бампере для установки ПТФ, используя специальные коронки или обычный нож (при должной сноровке это сделать просто). Отверстие прорезается в заглушках, которые установлены вместо ПТФ и должно точно соответствовать размеру 9 сантиметров ( такой же используется и диаметр коронки).
Второй шаг – снятие бампера
Винты Torx T30, 9 шт.
Для снятия бампера необходимо выкрутить девять болтов. Два болта расположены в верхней части бампера, два – по бокам, а оставшиеся пять – снизу. Первыми выкручиваются боковые болты, потом освобождается низ и, последними – два верхних. Далее бампер нужно просто потянуть на себя, он должен легко отщёлкнуться. Сломать при этом что-то будет довольно сложно, а сама процедура займет всего несколько минут.
Третий шаг – крепление ПТФ
Крепление ПТФ с Сандеро необходимо использовать с комплектом
Следует подчеркнуть, что данные ПТФ нельзя закрепить при помощи крепежей с Логана. Крепление простое и потребуется инструмент, который можно найти у любого водителя в багажнике или гараже.
Четвертый шаг – подключение ПТФ
Для подключения можно использовать подрулевой переключатель Рено Дастер с ПТФ или выбрать один из еще двух вариантов. Можно рассмотреть все три варианта подключения и выбрать оптимальный:
- Подключение осуществляется посредством соединения с габаритами. Такой метод будет удобен во время дневной езды и обеспечит качественную работу ПТФ. Для подключения необходимо соединить массу на самих габаритах и подсоединить второй провод к лампе ПТФ.
- Подключение осуществляется к задним ПТФ. В данном методе также будут задействован ближний свет фар параллельно с противотуманными. О замене лампы ближнего света здесь!
- Подключение к жгуту проводов ПТФ Рено Дастер, которые уже предусмотрены комплектацией. В данном методе также будет соединение с ближним светом, которое можно разделить с ПТФ посредством установки специального подрулевого рычага.
Разъём ПТФ у левой фары
На обновлённом Дастере разъём будет под бампером правой фары
Какую лампочку купить
Начнем с замены лампочек в противотуманных фарах, поскольку эту операцию владельцам автомобилей любых марок и моделей приходится проводить регулярно. В Рено Дастер используются обычные «реновские» противотуманные фары моделей первого поколения, в которых применяются галогенные лампочки с цоколем H11 мощностью 55 Вт.
Лампочка противотуманной фары Renault Duster
Такая фара использовалась в Рено первого поколения только до 2010 года выпуска. Позже инженеры концерна несколько изменили конструкцию противотуманных фар и стали использовать в них лампочки PSX24W, имеющие несколько иное крепление.
Стоит ли ставить светодиодные лампы
Существуют и светодиодные аналоги ламп Н11, но производитель не рекомендует их использовать в штатных противотуманных фарах, рассчитанных для работы с лампочками накаливания, в том числе и галогенными. Связано это с абсолютно другими световыми характеристиками светодиодных источников света, в частности, с углом рассеивания.
Светодиодная лампа H11 для противотуманных фар
После замены обычных ламп на светодиодные противотуманные фары больше слепят встречных водителей, чем освещают дорогу. Отрегулировать же обычные противотуманки со светодиодными лампочками, как показывает практика, сложно. Кроме того, со светодиодами в обычных противотуманных (и не только) фарах возникнут проблемы с техосмотром и патрулем ДПС. Причем проблемы вполне серьезные: лишение права управления транспортным средством на полгода-год (часть 3 статья 12.5 КоАП РФ).
Светодиодные противотуманные фары имеют специальную фокусирующую систему
Подбираем под свою машину
Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.
Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.
Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.
Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:
- Galia (Словакия).
- Bosal (Бельгия).
- Enganches Aragon (Испания).
- «Лидер-Плюс» (Россия).
- Thule (Швеция).
- Imiola Hakpol (Польша).
Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.
Снятие и обратная установка
Теперь ничего не мешает, чтобы приступить к процедуре снятие. Сначала, необходимо убрать пыльник, который предохраняет механизм регулировки. Эту процедуру выполняют без подсобного инструмента вручную. Затем идет отключение троса от механизма регулирования
Его конец осторожно снимается со штока и убирается в сторону. Регулировка фар идет своим чередом
Последующим шагом является выкрутка соединительных болтов корпуса снаружи. Для этого используется стандартный храповичок или ключ рожковый с номером 10. С помощью него откручиваются крепления снизу и сверху. Затем, используя отвертку либо нож, отсоединяется провода от цоколя. Теперь корпус изымается с места. Аналогично его можно установить, выполняя действия в обратном порядке.
Установка и подключение электропроводки фаркопа своими руками, видео
Рекомендации по выбору фар
При подборе противотуманных фар учитывают следующие рекомендации:
- Пучок света от «противотуманок» должен иметь резкую верхнюю границу и не ослеплять водителей встречных транспортных средств.
- Пластиковые рассеиватели обеспечивают снижение веса, но повреждаются камнями и песком. Стеклянные элементы прочнее, но детали лопаются при попадании холодной воды на нагретую лампами поверхность.
- Стекла и корпуса противотуманных огней не должны создавать дополнительные аэродинамические шумы.
- Рекомендуется использовать фары с разборной конструкцией, позволяющей менять сгоревшие лампы без снятия бампера или частичного демонтажа пластиковых щитков.
- В конструкции противотуманок должны присутствовать регуляторы направления пучка света в вертикальной и горизонтальной плоскости.
Какие ПТФ установлены с завода на Renault Duster
С завода на машину устанавливаются круглые фары с пластиковым стеклом, которое приклеено к корпусу. Кожух детали оборудован уплотнителями, предотвращающими попадание влаги во внутренние полости.
Светильники рассчитаны на использование однонитевых галогенных ламп, для управления режимами работы используется поворотный элемент на подрулевом переключателе. При отключенном зажигании питание на лампах отсутствует.
Нужен ли ксенон в «противотуманке»
Для установки ксеноновых газоразрядных ламп необходимо использование специальных рассеивателей и отражателей, стандартные противотуманные фары для Renault Duster не рассчитаны на подобные источники света.
Самостоятельная замена ламп в «противотуманках» на ксеноновые запрещена, поскольку не обеспечиваются требования стандартов. Световой поток получается рассеянным, повышенная температура ламп приводит к выгоранию пластиковых деталей фары. При остановке автомобиля сотрудниками ДПС на водителя налагается штраф (вплоть до лишения водительского удостоверения).
Стоит ли ставить светодиодные лампы
Использовать светодиодные лампы в фарах, рассчитанных на галогенные источники света, запрещается. При обнаружении нарушения сотрудники ДПС руководствуются требованиями раздела 3 ст. 12.5 КоАП, предусматривающей наказание в виде лишения прав на срок от полугода с одновременным снятием и конфискацией светодиодных ламп.
«Противотуманки» с Рено Сандеро
На машинах Рено Дастер, не оснащенных противотуманными фарами в заводских условиях, могут использоваться элементы от модели Сандеро. Детали ставятся в доработанную облицовку бампера, для удержания фар используются переходные рамки из пластика.
В конструкции проводки Duster предусмотрены штекеры для противотуманных фар, владельцу необходимо установить в салоне кнопку для управления дополнительным освещением.
Рекомендации по выбору фар
При подборе противотуманных фар учитывают следующие рекомендации:
- Пучок света от «противотуманок» должен иметь резкую верхнюю границу и не ослеплять водителей встречных транспортных средств.
- Пластиковые рассеиватели обеспечивают снижение веса, но повреждаются камнями и песком. Стеклянные элементы прочнее, но детали лопаются при попадании холодной воды на нагретую лампами поверхность.
- Стекла и корпуса противотуманных огней не должны создавать дополнительные аэродинамические шумы.
- Рекомендуется использовать фары с разборной конструкцией, позволяющей менять сгоревшие лампы без снятия бампера или частичного демонтажа пластиковых щитков.
- В конструкции противотуманок должны присутствовать регуляторы направления пучка света в вертикальной и горизонтальной плоскости.
Какие ПТФ установлены с завода на Renault Duster
С завода на машину устанавливаются круглые фары с пластиковым стеклом, которое приклеено к корпусу. Кожух детали оборудован уплотнителями, предотвращающими попадание влаги во внутренние полости.
Светильники рассчитаны на использование однонитевых галогенных ламп, для управления режимами работы используется поворотный элемент на подрулевом переключателе. При отключенном зажигании питание на лампах отсутствует.
Нужен ли ксенон в «противотуманке»
Для установки ксеноновых газоразрядных ламп необходимо использование специальных рассеивателей и отражателей, стандартные противотуманные фары для Renault Duster не рассчитаны на подобные источники света.
Самостоятельная замена ламп в «противотуманках» на ксеноновые запрещена, поскольку не обеспечиваются требования стандартов. Световой поток получается рассеянным, повышенная температура ламп приводит к выгоранию пластиковых деталей фары. При остановке автомобиля сотрудниками ДПС на водителя налагается штраф (вплоть до лишения водительского удостоверения).
Стоит ли ставить светодиодные лампы
Использовать светодиодные лампы в фарах, рассчитанных на галогенные источники света, запрещается. При обнаружении нарушения сотрудники ДПС руководствуются требованиями раздела 3 ст. 12.5 КоАП, предусматривающей наказание в виде лишения прав на срок от полугода с одновременным снятием и конфискацией светодиодных ламп.
«Противотуманки» с Рено Сандеро
На машинах Рено Дастер, не оснащенных противотуманными фарами в заводских условиях, могут использоваться элементы от модели Сандеро. Детали ставятся в доработанную облицовку бампера, для удержания фар используются переходные рамки из пластика.
В конструкции проводки Duster предусмотрены штекеры для противотуманных фар, владельцу необходимо установить в салоне кнопку для управления дополнительным освещением.
Это интересно: Снятие, замена, установка амортизатора задней подвески Renault Logan 2004-2015 Бензин
Замена ламп на Renault Duster
Для замены ламп в блок-фаре выполните следующие операции.
1. Откройте капот. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите резиновую крышку фары.
4. Для замены лампы ближнего с выньте лампу из отражателя, преодолевая упругое сопротивление трех пружинных фиксаторов.
5. Извлеките лампу из контактной колодки. 6. Вставьте новую лампу в отражате до фиксации пружинными держателями и присоедините к ней колодку жгута проводов.
7. Для замены лампы габаритного огня нажмите на фиксатор и извлеките патрон лампы из отражателя.
8. Выньте из патрона бесцокольную лампу. 9. Вставьте в патрон новую лампу и установите патрон на место. 10. Установите на место крышку.
11. Для замены лампы дальнего света снимите резиновую крышку фары.
12. Выньте лампу из отражателя, преодолевая сопротивление пружинных держателей.
13. Отсоедините лампу от контактной колодки. 14. Вставьте лампу в отражатель до фиксации пружинными держателями.
15. Для замены лампы переднего указателя поворота поверните патрон лампы указателя поворота против часовой стрелки…
16. …и выньте его из корпуса блок-фары.
17. Слегка вдавите лампу в патрон, поверните против часовой стрелки и извлеките ее из патрона. 18. Установите новую лампу в патрон, а патрон в блок-фару.
Для замены лампы в противотуманной фаре выполните следующие операции. 1. Снимите подкрылок переднего колеса (см. тут).
2. Отожмите фиксатор крепления колодки жгута проводов…
3. …и отсоедините колодку от лампы противотуманной фары.
4. Поверните лампу на треть оборота против часовой стрелки…
5…и выньте ее из отражателя. 6. Установите новую лампу в порядке, обратном снятию.
Для замены лампы в боковом фонаре указателя поворота выполните следующие операции.
1. Подденьте специальной пластиковой монтажной лопаткой боковой фонарь указателя поворота…
2. …и извлеките его из отверстия в переднем крыле.
3, Поверните патрон лампы на 90* против часовой стрелки…
4. …и выньте его из корпуса фонаря 5. Выньте лампу из патрона 6. Вставьте новую лампу в патрон, а патрон в корпус фонаря. 7. Установите боковой фонарь указателя поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре выполните следующие операции. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи,
2. Снимите задний фонарь (см. тут).
3. Отожмите держатели 4. …и снимите заднюю крышку фонаря в сборе с патронами ламп.
5. Слегка вдавите в патрон лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона. 6. При установке новой лампы выст на цоколе лампы должны попасть в прореа в патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора по часовое стрелке. 7. Установите фонарь в порядке, обратном снятию.
Для замены лампы в фонаре освещения номерного знака выполните следующие операции. Вам потребуется специальная пластиковая монтажная лопатка или отвертку с плоским лезвием.
1. Подденьте фонарь пластиковой монтажной лопаткой…
2. И выньте его из накладки двери задка.
3. Выньте бесцокольную лампу из патрона, 4. Установите новую лампу. 5. Установите фонарь в порядке, обратном снятию.
Для замены лампы в фонаре освещения багажника выполните следующие операции. Вам потребуется отвертка с тонким плоским лезвием.
1. Подденьте фонарь отверткой…
2. …и выньте его из гнезда в облицовке багажника.
3. Отсоедините от фонаря колодку жгута проводов.
4. Подденьте отверткой с тонким плоским лезвием держатель рассеивателя…
5. …и снимите рассеиватель фонаря
6. Выньте бесцокольную лампу из патрона. 7. Установите новую лампу, 8. Установите фонарь в порядке, обратном снятию.
Для замены лампы а дополнительном стоп-сигнале выполните следующие операции.
1. Утопите фиксаторы по бокам корпуса фонаря дополнительного стоп-сигнала…
2. ,..и снимите корпус фонаря,
3. Отожмите фиксатор, поверните патрон на 30° по часовой стрелке…
4. …и извлеките его из отражателя.
5. Выньте бесцольную лампу из патрона. 6. Установите детали в порядке, обратном снятию.
Для замены лампы в плафоне освещения салона выполните следующие операции. Вам потребуется отвертка с тонким плоским лезвием.
1. Подденьте отверткой рассеиватель плафона освещения салона…
2. …и, преодолевая усилие фиксаторов, снимите его.
3. Извлеките лампу из патрона. 4. Вставьте новую лампу и установите рассеиватель плафона.
Типоразмеры ламп применяемых в автомобиле смотрите тут
Записаться на установку светодиодов в ПТФ
В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!
Заменили перегоревший галоген в головном свете автомобиля Renault Docker (2018) на светодиодные лампы MTF.
Поменяли штатные галогенные противотуманные фары автомобиля Renault Kaptur на яркие светодиодные ПТФ с белым свечением.
Заменили штатный галоген в ближнем свете автомобиля Renault Clio RS4 на новые светодиодные лампы Optima Cobalt H7.
Поклеили на капот автомобиля Renault Kaptur защитную полиуретановую пленку SunTek.
Меняем штатные галогеновые противотуманки автомобиля Renault Latitude на новые светодиодные Valeo, а также устанавливаем новые габариты Philips X-tremeUltinon LED W5W.
Меняем старые бигалогенные линзы автомобиля Renault Laguna на светодиодные билинзы Optima Professional 3.0.
Тщательно полируем фары на автомобиле Рено Латитьюд / Renault Latitude, а также клеим броню на стекла фар.
Необходима ли ксеноновая лампа в «противотуманке»?
P.S. смотрел тут что творится в инете, и набрел на статейку — www.drive2.ru/b/1900380/. Там и схемы подрулевика кое-какие, вдруг пригодится кому.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Лампы накаливания W5W Подумайте 5 раз а лучше 6-7-8 , надо ли оно вам В итоге поставил 55-Ваттные лампы, результаты в разы лучше, дорога перед машиной освещается как-никак. Спрашивайте, я на связи!
Какие лампы установлены в птф Дастера
С завода устанавливаются галогенные лампы с цоколем H11 12v/55w. Как правило с завода устанавливаются лампы фирмы Philips, тип лампы long Life. То есть лампа h11 с увеличенным сроком службы. Срок ее работы зависит от условий эксплуатации, при постоянно включенных противотуманных фарах около года. Если же вы используете птф только в темное время суток или в условиях плохой видимости, «родные» лампы служат до 4 лет.
Какие лампы лучше установить
- PHILIPS H11-12-55 LONGLIFE ECO VISION P-12362LLECO
- BOSCH H11-12-55 Pure Light 1987302084
- OSRAM H11-12-55 O-64211
- МАЯК H11-12- 55 УЛЬТРА 82110UL
- KOITO H11-12-55 0110
Это стандартные галогенные лампы, от оригинальной до недорогой китайской. Если вам не хватает света, и хочется поставить лампы поярче, можно установить в птф Дастера лампы
- KOITO H11-12-55 Вт (100 Вт) Other Brand
- OSRAM H11-12-55 +110% NIGHT BREAKER UNLIMITED
Это лампы с увеличенной яркостью, которые будут намного лучше стандартных освещать дорогу. Их минусы высокая стоимость и сравнительно небольшой срок службы. Если вы используете птф как ходовые огни, тогда лучше установить светодиодные лампы.
- H11-12V/24V 4+1 диод SMD 5000K 11вт 520LM Xenite
- H8/H9/H11/H16-12/24V белая 7000-8000К Маяк
Эти лампы не будут освещать дорогу, но в качестве ДХО отлично подойдут и будут потреблять не более 5-10 Вт, по сравнению с обычными галогеновыми лампами потребляющими 110Вт.
Инструкция по самостоятельной замене противотуманных фар
Для монтажа фар необходимо подготовить:
- декоративные рамки в бампер (слева и справа, номер детали FCR210211/FCR210212, производство компании Francecar);
- противотуманные огни (комплект от Francecar, номер набора FCR220029);
- жгут проводки (оригинал Renault, артикул 240704722R);
- реле управления 7700414484 или 0332207304 (если контроллер не установлен на заводе);
- ножевой предохранитель номиналом 15 А (если элемент не установлен заводом).
Для управления работой фар используется рычаг подрулевого переключателя (оригинал или аналог от Asam, код детали 32022). Вместо него может использоваться 2-позиционный тумблер или кнопка, вынесенные на панель приборов.
Клавиша берется от автомобилей азиатского производства или от продукции АвтоВАЗ. Допускается доработка штатного блока подрулевых переключателей, но при поломке или неудачной модернизации потребуется менять узел.
Подготовка места для установки
На начальном этапе необходимо:
- Соединить пластиковые рамки с корпусами фар.
- Подключить штекеры электропроводки.
- Установить на рассеиватели прозрачную пленку, предохраняющую пластик от повреждений камнями или мелким песком.
- Открыть капот и осмотреть левый лонжерон (на кроссоверах Рено Дастер используется унифицированная проводка, на которой предусмотрена коса для коммутации фар).
- Осмотреть блок реле в моторном отсеке, отвечающего за управление работой дополнительной светотехникой.

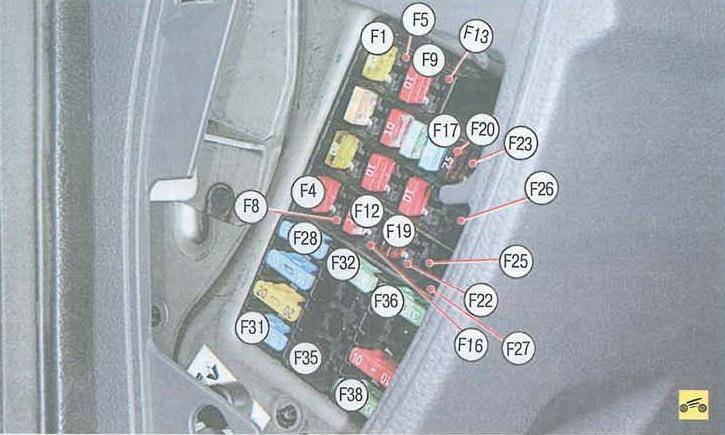

- Открыть блок предохранителей и реле, расположенный в приборной панели, а затем проверить наличие предохранителя цепи питания «противотуманок» (номинал 15 А, элемент находится в нижней левой части коробки).
Снятие бампера
Для снятия бампера на Duster потребуется выполнить действия:
- Отвернуть 4 винта с помощью ключа или отвертки с головкой Torx T30, расположенные на рамке радиаторов со стороны крышки моторного отсека.
- Выкрутить шурупы, расположенные на стыке бампера и подкрылка (по 2 шт. на каждую сторону, требуется головка типа Torx T20).
- Открутить 5 болтов, соединяющих бампер с защитой днища (расположены на нижней кромке декоративного пластикового элемента).
- Просунуть руку под кромку бампера (около стыка с крылом), а затем потянуть элемент на себя, одновременно раскачивая деталь вверх и вниз. Постепенно отсоединить 4 пластиковые защелки, удерживающие облицовку на кузове.
- Отстегнуть угол бампера на противоположной стороне кузова.
- Приподнять верхнюю кромку пластиковой облицовки, снимая ее с резиновых дистанционных упоров капота.

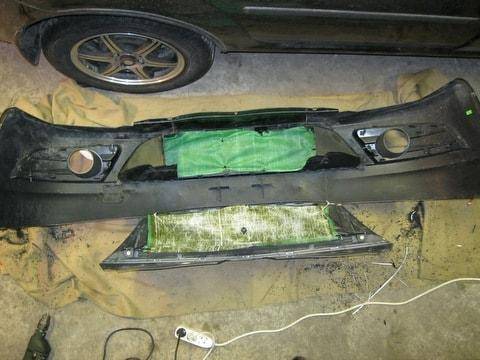

- Снять бампер с автомобиля и уложить элемент на предварительно постеленную мягкую основу (например, поролон или ткань).
Крепление ПТФ
Для крепления противотуманных огней необходимо прорезать отверстия круглой конфигурации в пластиковой облицовке. Для сверления каналов используется фреза с центральным упором, зажатая в патрон электрической дрели или шуруповерта.
Диаметр фрезы подбирается по размеру корпуса «противотуманок». Кромка отверстия обрабатывается напильником, позволяющим удалить мелкие неровности и заусенцы. Перед сверлением рекомендуется наметить центр отверстия, в который устанавливается сверло.
При креплении противотуманных огней необходимо учитывать положение механизма для регулировки положения. Вращающийся корректор располагается напротив отверстий, предусмотренных на бампере. Настройка фар осуществляется специальным ключом после подключения ламп и установки бампера обратно на машину.
Подключение «противотуманок»
Лампы «противотуманок» подключаются с помощью дополнительной косы проводов к штатным жгутам. Кнопка управления подсоединяется к реле и контрольному индикатору в комбинации приборов.
Положительный сигнал питания поступает от цепи, расположенной после замка зажигания. При отсутствии ключа в замке «противотуманки» не горят, обеспечивая защиту аккумулятора от разрядки. Если в кнопке имеется подсветка, то она подключается по параллельной схеме к штатным элементам, предусмотренным в панели приборов Renault Duster.
