Замена подушек штанги стабилизатора
Резиновые подушки, на которых штанга держится на подрамнике, требуют замены при обрывах и сильном износе, который вызывает люфт скрепленных частей. Работы выполняются на ровной площадке. Поднимите всю переднюю ось машины, подвесив колеса, и выполните следующие операции:
- снимите колесо;
- демонтируйте защитный щиток;
- выкрутите два болта, на которых держится скоба штанги стабилизатора;
- снимите пластину и подушку штанги;
- установите подушку Рено Дастер самостоятельно вместе с пластиной стабилизатора;
- при установке учтите, что прорезь на подушке должна быть направлена вперед по ходу движения авто;
- затяните все болты и гайки.
Особенности элементов подвески Рено Дастер
Рено Дастер с передним приводом отличает то, что подшипник заднего колеса впрессован в тормозной барабан. Это не только позволило немного упростить конструкцию, но и сделать замену более удобной. Для того, чтобы поменять деталь достаточно снять тормозной барабан.
Стойка стабилизатора поперечной устойчивости
Ресурс стоек напрямую зависит от стиля использования автомобиля. При возникновении проблем с данной деталью может возникнуть к Рено Дастер стук в передней подвеске. Это происходит при механическом повреждении пыльников. После этого шарниры быстро изнашиваются, под воздействием грязи и песка. Необходимо периодически проверять данный элемент, а перед установкой рекомендуется дополнительно смазать литолом или другой густой смазкой.
Штанга поперечной устойчивости
Обычно, эта деталь довольно долговечна, и не ломается в течение всей службы авто. Но подушки, удерживающие ее на месте со временем, могут рассыхаться, вызывая посторонний шум и стук подвески, что вызывает необходимость замены.
Стойка амортизатора
Эта деталь не только гасит колебания во время движения, но и отвечает за устойчивость при поворотах и маневрировании.
Рычаг и шаровая опора Дастер
Необходимость замены рычага возникает при повреждении автомобиля во время ДТП. Заводской комплект рычага и шаровой соединен при помощи заклепок. Можно поменять весь комплект целиком, а можно приобрести отдельно шаровую опору. В этом случае заклепки высверливаются и меняются на специальные болты из ремкомплекта.
- Поворотный кулак, подшипник ступицы.
- Поворотный кулак необходимо менять при серьезных повреждениях, а так же в случае замены подшипника ступицы. Неисправный подшипник будет издавать шум при вращении, и увеличиваться вместе со скоростью вращения.
- Амортизатор задней подвески
- Если амортизаторы повреждены, то автомобиль будет излишне сильно раскачиваться при прохождении неровностей. Так же возможно ухудшение управляемости. Если необходима замена задних амортизаторов, то производить ее следует поочередно. Это связано с тем, что они удерживают заднюю балку, и при одновременном отсоединении у вывешенного автомобиля может провиснуть балка и повредить тормозные шланги.

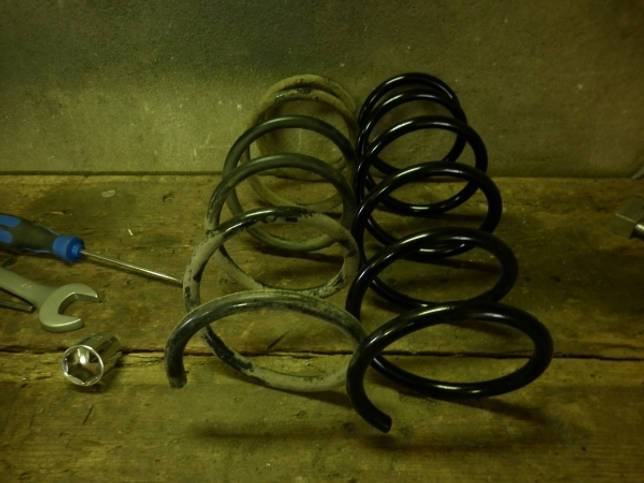

- Пружина Рено Дастер (актуально для переднеприводного авто.)
- Как правило, замена необходима на автомобилях с большим пробегом, которые использовались для перевозки грузов. В этом случае пружины могут значительно просесть, что снизит клиренс авто. Подвеска становиться более жесткой, заметны даже самые маленькие неровности.
Замена ступичного подшипника
Ступичный подшипник
Ступичный подшипник переднего колеса меняется при его выходе из строя или при необходимости демонтировать ступицу. Поднимите переднюю часть машины и снимите колесо. С внутренней стороны колесного диска выбейте декоративную заглушку и поставьте колесо на место. Затяните ручник, подставьте упоры под колеса и вставьте первую скорость с МКПП или нейтральную передачу с АКПП. Гайка ступичного подшипника затянута достаточно сильно, поэтому вороток и головка должны быть прочными. Открутите гайку ступичного подшипника, поднимите и снимите колесо. Далее отделите наконечник тяги от поворотного кулака и снимите датчик вращения переднего колеса. Уберите диск и щиток тормозного механизма.
Выведите палец шаровой из отверстия кулака, а потом отсоедините от него амортизаторную стойку. Снимите весь поворотный кулак в сборе. Выкрутите винты, которые держат тормозную защиту и снимите ее. Уприте поворотный кулак на тиски и ударами через оправку по торцу ступицы выпрессуйте ее.внутреннее кольцо подшипника, находящееся ближе к фланцу, должно остаться внутри. Зажмите фланец в струбцинах. Вставьте зубило между бортиком ступицы и торцом внутренней части подшипника, и сделайте несколько ударов молотком, сдвинув кольцо по ступице. Далее в возникший зазор вложите захваты съемника и снимите внутреннее кольцо подшипника.
При помощи щипцов для стопорных колец вытащите кольцо подшипника из канавки. Выпрессуйте из поворотного кулака подшипник Рено Дастер, а перед монтажом нового подшипника очистите посадочное место и канавку для упорного кольца.
Подшипник устанавливается таким образом, чтобы его защитная шайба была обращена в сторону датчика вращения колеса. Вдавите подшипник на место и установите в канавку упорное кольцо. Последующие работы по сборке и установке выполняются в обратной последовательности.
Видео:
Видео:
Видео:
Самостоятельный лифт подвески УАЗ Патриот
Модернизация подвески Соляриса своими руками
Как ремонтировать подвеску Хендай Акцент своими руками?
Как отремонтировать заднюю подвеску на Форд Фокус 2?
Рено Логан: ходовая часть и ее ремонт
Ремонтируем ходовую ВАЗ 2107
Показать ещё
Нажмите, чтобы отменить ответ.
Проблемы карбюраторных двигателей
Система холостого хода в карбюраторе — самая чувствительная к загрязнениям. Поэтому, если карбюраторный двигатель глохнет на холостом ходу, стоит продуть жиклеры и каналы системы ХХ, а на автомобилях с электронным управлением принудительным холостым ходом еще и проверить работу электроклапана экономайзера. На карбюраторах «Солекс» (ВАЗ 2108-2109) топливный жиклер холостого хода одет на шток электроклапана, и при отсутствии напряжения на клапане перекрыт. Чтобы убедиться в том, что виноват клапан, на этих карбюраторах достаточно его слегка выкрутить, чтобы убрать прижим жиклера к корпусу и позволить горючему поступать мимо перекрытого жиклера. Холостой ход стабилизировался? Значит, либо блок ЭПХХ не подает на клапан напряжение (что проверяется лампочкой или тестером), либо сам клапан неработоспособен.
Причин, по которым блок управления клапаном может не подавать на него напряжение, не так много. Помимо неисправности самого блока, это потеря питания на контакте 4, обрыв соединения с катушкой зажигания (блок ЭПХХ перестает «видеть» обороты двигателя), отсутствие «массы» на концевике карбюратора (контакт 5) при отпущенной педали газа.
Отметим, что общей проблемой карбюраторов является жесткая связь состава топливовоздушной смеси от разряжения и уровня топлива в поплавковой камере. Если изменится любой из этих параметров, «уплывет» и состав смеси. Он выйдет за пределы нормально воспламеняемой — если машина не держит холостые обороты до момента прогрева, то смесь переобеднена, если же машина глохнет на горячую, то уже происходит переобогащение.
Изменение разряжения на холостом ходу — следствие подсоса воздуха через вакуумные магистрали (для ВАЗ чаще это вакуумный усилитель тормозов либо вакуумный корректор трамблера) либо нарушения герметичности стыка карбюратора с коллектором. Здесь у «Солексов» давно известная болезнь с короблением привалочной плоскости корпуса, «Озоны» в этом плане показывают себя лучше.
Зажигание на карбюраторных автомобилях в подавляющем большинстве случаев — трамблерное, исключением можно назвать разве что двухцилиндровые моторы, где достаточно использовать двухвыводную катушку без распределения подачи искры. Если мотор глохнет, а не троит, то проблема скрывается до момента раздачи искры — смотрите контакты прерывателя, центральный высоковольтный провод, угольный контакт, соединяющий крышку и бегунок.
Проблемы со свечами зажигания — общие и у карбюраторных, и у впрысковых моторов. Это и естественный износ, который в нормальных условиях протекает равномерно, рано или поздно с перебоями начнут работать все свечи в комплекте, и нагар из-за некачественного топлива или нарушения состава смеси ( переобогащение, углеродный черный нагар выводят из строя свечи). Железосодержащие присадки (печально известный ферроцен) способны «убить» свечи за одну неудачную заправку
Так что на свечи стоит сразу обратить внимание, особенно, если доступ к ним не затруднен.
Последствия несвоевременной замены стоек.
При наезде на яму или выбоину удар передается на кузов, при этом лишь частично гаситься шиной. При жестком креплении автомобиль начинает по инерции раскачиваться с большой амплитудой. Если на автомобиль установлены лишь пружины, то это смягчает удар, но сами колебания затягиваются во времени, что снижает управляемость автомобиля.
Амортизатор Рено Дастер позволяет контролировать упругость пружины, позволяет гасить большую часть удара, сокращает колебания до 1-1,5 циклов. Такие нагрузки со временем могут вывести стойки амортизатора из строя. Это будет проявляться в излишней раскачке автомобиля, может появиться стук при проезде неровностей, а также:
- Повышение чувствительности автомобиля при проезде через неровности
- Неравномерное распределение нагрузки на подвеску, вследствие чего могут быстрее выйти из строя другие компоненты.
- Если стойка вышла из строя, то увеличивается нагрузка на кузов, возможна его деформация, появление трещин.
- Меняется угол развала колес, что ведет к неравномерному износу покрышек.
Это интересно: Проверка электрооборудования Renault Logan 2004-2009 Бензин
Принцип устройства подвески Дастера
Передняя подвеска Рено Дастер независимого типа, формата Мак-Ферсон. Основные компоненты подвески – газонаполненные амортизаторы. Они лучше масляных за счет более мягкого хода и увеличенного ресурса. К подрамнику подводятся два треугольных рычага, которые при помощи шаровой опоры объединены с поворотным кулаком. Стойка находиться во внутренней части брызговика, усилена пружиной.
Подвеска Рено Дастер 4х4 полностью независима, как передняя, так и задняя. Это позволяет улучшить поведение автомобиля на высокой скорости, но снижает возможности эксплуатации по бездорожью.
Другие материалы раздела
| Снятие и установка переднего амортизатора |
| Проверка технического состояния амортизаторов |
| Снятие и установка заднего амортизатора |
| Проверка технического состояния |
| Задний редуктор |
| Задняя подвеска |
| Проверка технического состояния задней подвески |
| Проверка технического состояния карданнойпередачи |
| Карданная передача |
| Замена карданной передачи |
| Передняя подвеска |
| Проверка технического состояния передней подвески |
| Пружины подвесок |
| Замена пружин передней подвески |
| Замена пружин задней подвески |
| Рычаг передней подвески |
| Рычаг переключения передач |
| Снятие и установка рычага, замена шаровой опоры |
| Рычаги задней подвески |
| Замена заднего поперечного рычага |
| Снятие и установка переднего поперечного рычага |
| Снятие и установка продольного рычага |
| Сальники |
| Система курсовой устойчивости |
| Стабилизатор поперечной устойчивости |
| Замена стоек стабилизатора поперечной устойчивости |
| Стойка задней подвески |
| Стойка передней подвески |
| Проверка уровня масла в заднем редукторе |
| Замена масла в заднем редукторе |
| Трансмиссия |
Процедура самостоятельной замены
Самостоятельная замена стоек амортизаторов на Рено Дастер не вызывает особых сложностей. При этом нужно учитывать, какая модификация модели ремонтируется. Так, некоторые затруднения возникают, когда нужно заменить задние амортизаторы на версии 4х4. Для выполнения этой процедуры можно не прибегать к услугам автосервисов при условии, если в гараже имеются все необходимые инструменты.
Предварительная подготовка
Проводя замену вышедших из строя деталей, необходимо приобрести новые опоры с подшипниками, стойки стабилизатора, пыльники и пружины. Автомеханики рекомендуют в рамках такого ремонта провести дополнительную процедуру, которая в будущем избавит от неприятных последствий. В частности, для устранения посторонних звуков, возникающих в процессе эксплуатации Рено Дастер 4х4 на бездорожье, необходимо надеть резиновый патрубок на нижнюю часть пружины. Для этого сгодится и кусок садового шланга.
Для замены опор потребуются следующие инструменты:
- рожковый ключ на 16 и 18;
- ключ для болтов, фиксирующих колеса;
- вороток;
- головка на 18, 21 и 27;
- шестигранник;
- Torx T20;
- молоток;
- стяжка для пружин;
- тиски.
В ходе процедуры могут также потребоваться металлическая щетка и смазка. Замену рекомендуют выполнять, приподняв Рено Дастер 4х4 на домкрате. Но при желании можно провести процедуру, установив кроссовер на смотровую яму.
Замена передних стоек амортизатора
Замена передних стоек амортизаторов начинается с того, что нужно открыть капот и одним из ключей надеть на шток. Благодаря этому деталь не будет проворачиваться. Далее необходимо ослабить затяжную гайку, после чего — поставить кроссовер на стояночный тормоз. Под колеса следует установить «башмаки» (кирпичи или нечто другое), которые предотвратят движение автомобиля.
На следующем этапе отсоединяются крепление тормозного шланга и гаек, которые фиксируют тяги стабилизатора к опоре стоек амортизатора. Затем последнем деталь вынимается наружу. Со стороны брызговика осталась еще один компонент, который нужно удалить. После снятия оттуда резинометаллической прокладки необходимо раскрутить гайку, фиксирующую шток.
По окончании описанных действий можно приступать к монтажу стоек амортизаторов в обратном порядке. Завершив эту процедуру, нужно проверить, как работает подвеска на Рено Дастер 4х4. При необходимости следует подтянуть гайки или проверить надежность всех соединений.
Пошаговая замена задних стоек амортизатора
Замена задних амортизаторов на моноприводном Рено Дастер немного отличается от процедуры, проводимой на версии 4х4. В данном случае потребуется демонтировать облицовку, которая крепится на стенки багажного отсека. Далее эти пластиковые детали нужно вынуть, приложив незначительные усилия для того, чтобы отсоединились все защелки.
Высвободив путь к опоре амортизатора, следует раскрутить верхнюю гайку, удерживая шток от проворачивания. В дальнейшем нужно демонтировать оставшиеся компоненты в приведенном порядке:
- опорную шайбу;
- верхнюю подушку;
- болт, фиксирующий к балке рычаг;
- гайку (предварительно сжав пружину), закрепляющую опору, чашу и подшипник;
- пружину, пыльник и отбойник.
По окончании описанных действий потребуется одеть чашу, подшипник и опору, затянув конструкцию соответствующей гайкой.
Особенности замены стоек на Renault Duster с полным приводом
Проводя демонтаж на версиях Рено Дастер 4х4, потребуется сначала раскрутить гайку, которая фиксирует стойку стабилизатора, и удалить деталь. После этого снимаются амортизаторы. На данном этапе необходимо полить смазкой и несколько раз ударить молотком фиксирующие болты. Затем можно раскрутить крепления и снять требуемые детали.
Общие проблемы на всех моторах при холостых оборотах
Как известно из старой поговорки, мотор не работает, если нечего зажечь, или нечему зажечь. Для бензиновых двигателей с количественной регулировкой режима условия холостого хода наиболее жестки. Дроссельная заслонка закрыта.
Объем воздуха, попадающего в цилиндр, минимален, минимально и давление — топливной смеси поступает ровно столько, чтобы мотор вращался.
Осциллограмма давления в цилиндре даже на слегка повышенных оборотах дает нам пик давления чуть выше 5 бар. И это, заметьте, исправный двигатель, у которого компрессия на горячую составляет 13 бар. А теперь представьте, каким давление будет на холодную, когда потери давления через поршневые кольца больше. Поэтому еще с дедовских времен чуть ли не первое, на что смотрят, когда машина глохнет на холостых оборотах — это состояние двигателя. Замер компрессии даже грубым механическим манометром точно определяет, насколько изношена цилиндропоршневая группа или клапана. У высокофорсированных моторов к износу добавилась еще и возможность ошибки при установке меток газораспределительного механизма. Там, где ГАЗ-69 спокойно работает при смещении шестерни распредвала на зуб, более современный мотор уже неспособен держать холостой ход.
Компенсировать чрезмерные потери давления в изношенном моторе во время такта сжатия можно только увеличением подачи воздуха. Обороты приходится поддерживать педалью газа, заводить же двигатель будет целым ритуалом, так как на пусковых оборотах пиковое давление сжатия еще меньше, чем на холостом ходу.
Для дизельного же двигателя сжатие еще более важно. За счет нагрева воздуха, который сжимается в цилиндре, воспламеняется впрыскиваемое форсункой топливо
При этом регулирование режима у дизелей — качественное, а не количественное: в цилиндр попадает столько воздуха, сколько он может в себя втянуть, меняется только объем впрыскиваемого топлива. Но за счет того, что на холостом ходу время такта сжатия — наибольшее, при потере герметичности (износ колец, прогар клапанов, потери через прокладку ГБЦ) наивысшие потери давления сжатия будут на холостом ходу, и дизель, нормально работающий на повышенных оборотах, при отпущенной педали газа тоже может начать глохнуть.
Нельзя забывать о качестве самого топлива: часто случается столкнуться с тем, что проблемы начинаются после заправки. Причем появление сетевых заправок масштабы проблем не снизило, скорее наоборот: если раньше уберечься от откровенного «левака» можно было, не заезжая на откровенно подозрительные заправки (например, у себя в городе автор быстро выучил, где заправляться стоит, где нельзя, а где — только если срочно надо), то сейчас заправщики крупных сетевых фирм регулярно поставляют в автосервисы машины, упорно отказывающиеся работать: достаточно плеснуть по ошибке в бензобак солярки вместо «девяносто второго», и даже неприхотливый УАЗ-469 начнет работать с перебоями.
Детальное описание устройства передней подвески Дастера
В состав ходовой части спереди входят:
- нижний поперечный рычаг, закрепленный на подрамнике с помощью подвижных резиновых шарниров;
- телескопический амортизатор 2-стороннего действия типа МакФерсон с верхним опорным подшипником;
- цилиндрическая пружина, надетая на стойку (нижний виток упирается в приваренную к трубе площадку, а верхний прижат опорой с подшипником);
- поворотный кулак, закрепленный на стойке болтами и на рычаге с помощью шаровой опоры;
- ступица, вращающаяся относительно кулака на шарикоподшипнике, не требующем регулировки;
- стабилизатор поперечной устойчивости, проходящий через резиновые втулки на подрамнике;
- стойка стабилизатора с шаровыми пальцами.
Различия конфигураций 4х2 и 4х4
Базовый вариант кроссовера с трансмиссией 4х2 оснащен приводом на передние колеса. Модификации 4х4 отличаются конструкцией коробки передач, в которую введен раздаточный редуктор, и задней многорычажной подвеской. Ходовая часть спереди не зависит от типа привода. В конструкции узлов подвески используются унифицированные детали.
Схема и конструкция узла
При движении автомобиля колесо наезжает на препятствие, рычаг поднимается вверх, сжимая пружину и двигая шток амортизатора. При повороте руля наконечники передают усилие к поворотным кулакам, опорные подшипники позволяют отклонять колеса в стороны относительно кузова (угол ограничивается конструкцией реечного механизма). Приводные валы с шариковыми шарнирами обеспечивают передачу крутящего момента вне зависимости от положения передних колес.
Особенности подвески Renault Duster
Передняя подвеска автомобиля Renault Duster отличается использованием 2-трубных стоек, заполненных газом, обеспечивающим повышенную жесткость (по сравнению с минеральным маслом). Владельцы машин могут использовать пружины с увеличенной высотой (для наращивания дорожного просвета) или распорные втулки между витками стандартного элемента.
Как устроена ходовая часть передней оси?
На подрамнике держатся два треугольных рычага, которые через шаровые опоры соединяются с поворотными кулаками. Последние через кронштейн прикрепляются к стойке, а она устанавливается в брызговике кузова и служит для гашения ударов на подвеску за счет свойств стоек и пружин, установленных на ней.
Схема
К конструктивным частям подвески относятся:
- подрамник;
- рычаг подвески, салйентблоки и шаровая;
- поворотный кулак со ступичным подшипником и самой ступицей;
- стойка-амортизатор;
- штанга стабилизатора поперечной устойчивости;
- подушка стабилизатора;
- стойка стабилизатора.
Для эффективного поглощения колебательных движений кузова, нормальной управляемости и курсовой устойчивости Рено Дастер в стойках находится двухтрубный газовый амортизатор. К средней части основания стойки прикреплена нижняя опорная чашка пружины, а на нижней части находится кронштейн для прикрепления к поворотному кулаку.
На штоке амортизатора ходовой части передней оси Дастера располагается буфер хода сжатия, который имеет защитный чехол. Сверху пружина поджата к верхней опорной чашке, которая держится на штоке амортизационной стойки.
Тяговые и тормозные силы при езде управляются за счет рычагов подвески, которые объединяются через шаровые опоры с поворотными кулаками, а через сайлентблоки с передним подрамником. Подрамник жестко крепится к кузову при помощи четырех болтов.
Основание шаровой опоры крепится к рычагу. Шарнир опоры защищен защитным чехлом из прочной резины. Палец шарового шарнира опоры вкладывается в коническую проушину поворотного кулака и держится гайкой.
Устройство ступичного узла
В поворотном кулаке есть отверстие, в которое запрессован закрытый шариковый радиально-торцевой подшипник. Колесная ступица запрессована во внутренние кольца, которые стягиваются гайкой на резьбовой части хвостовика основания внешнего шарнира колесного привода. Гайки ступичных подшипников имеют правую резьбу, а при эксплуатации они не нуждаются в регулировках.
Штанга стабилизатора Рено Дастера создана из качественной пружинной стали. Она держится на подрамнике за счет скоб через подушки из резины. Два конца штанги соединены со амортизационными стойками через стойки стабилизатора. Они представляют собой стальные стержни с парой шаровых шарниров с обеих сторон.
Угол развала и угол оси поворота переднего колеса заданы конструкторами и не поддаются регулировке. Их проверяют на СТО и сравниваются с контрольными значениями. Когда значения углов отклоняются от нормы, необходимо продиагностировать переднюю подвеску.
Ступичный узел передней подвески имеет следующее устройство:
- поворотный кулак;
- проушина крепления наконечника тяги;
- отверстие для датчика скорости;
- отверстия для телескопической стойки;
- отверстия для направляющей тормозных колодок;
- ступичный подшипник;
- ступица;
- проушина для пальца шаровой.
Правильно выбрать стойку.

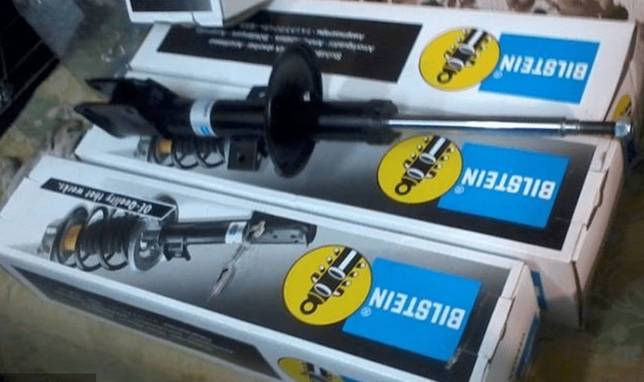

Оригинальная стойка амортизатора имеет артикул 543028126R. При выборе новой детали лучше всего приобретать оригинальные аксессуары. Они рассчитаны на эксплуатации с определенной моделью авто, поэтому будут показывать оптимальные характеристики жесткости, что необходимо для комфортного передвижения.
При выборе аналогов необходимо учитывать, прошли эти детали сертификацию или нет. Это позволит быть уверенным в том, что при установке не возникнет никаких трудностей, а деталь прослужит максимально долго.
Одним из распространенных вариантов среди аналогов является продукция Bilstein. Модели этой марки недорогие и имеют увеличенный шток, что позволяет дополнительно увеличить клиренс на 2,5-3 сантиметра.
Помимо этого, существуют другие модели от известных производителей.
Цена за оригинальные детали довольно высока. Но такие аналоги, как Каяба обойдутся еще дороже. Поэтому большинство владельцев Рено Дастер склоняются в пользу оригинальной продукции.
Снятие и замена бензонасоса на Рено Логан
Поскольку бензонасос стоит в самом топливном баке, а расположен он под задним сиденьем, то придется демонтировать задний диван. Если оклеена шумоизоляция, вместе с отверстием для доступа до насоса топлива, то ее придется вырезать. Конечно, не всю, а только часть, которая мешает для нормального доступа.
Теперь рассмотрим сам процесс демонтажа:
Отсоединяем с разъемов провода подачи электропитания на бензонасос.
Две колодки бензонасоса
Одна из фишок бензонасоса вблизи
Стрелками отмечены колодка и топливопровод
- Выкрутив гайки крепления, демонтируем трубки подачи топлива.
Снимаем пластиковый фиксатор, который удерживает бензонасос.
С фиксатором придётся повозиться, как вариант съёмник масляного фильтра
Теперь, когда ничего не мешает можно вытянуть всю сборку топливного насоса.
Один из вариантов съёма бензонасоса при помощи съёмника и ключа
Конструкция из пассатижей и металлической трубы
Для установки новой детали, необходимо разобрать узел и сменить сам бензонасос и фильтрующую сетку.
Разобранный для диагностики бензонасос
Грязная сетка бензонасоса
Монтаж проводится обратно разборке.
Совмещаем стрелочки топливного насоса и на кузове
- Последним этапом становится проверка на работоспособность.
Итак, демонтаж бензонасоса на Рено Логан проводится довольно просто и легко при минимальном наборе инструментов.
Диагностика бензонасоса
Чтобы не прогадать с покупкой новой детали, стоит быть уверенным, что не работает именно бензонасос. Для этого придётся провести ряд диагностических операций. Итак, приступим:
- Первой диагностической операцией будет простое включение замка зажигания. Если повернуть ключ в положение № 2, то бензонасос создаст определенный звук, который будет слышно. Если он не появился, то точно причина в нем.
Следующим этапом становится исследование предохранителей и реле. Исследовать предохранитель (F02 (5 A)), который отвечает за работу бензонасоса, и определить его работоспособность. В случае необходимости сменить.
Расположение предохранителей в основном блоке
- Теперь следует провести диагностику реле. Для этого необходимо повернуть несколько раз ключ зажигания, если оно щелкает, то все хорошо. Через диагностические программы которые работают через разъём проверить реле не удастся.
- Если все вышеупомянутые элементы целы, то бензонасос — «мёртв» и подлежит замене.
Почему глохнет инжектор на холостом ходу?
Плюс ВАЗовских систем впрыска, которые сначала устанавливались на семейство 2110, а потом и на продолжившие род «восьмерки», слегка обновленные внешне 2114-2115, в том, что они просты по конструкции, и как общий пример неисправностей системы впрыска наиболее наглядны.
ЭБУ впрыска имеет алгоритмы обратной связи и влияет на обороты холостого хода как грубо (с помощью регулятора холостого хода или «электронного» дросселя), так и тонко (варьированием угла опережения зажигания), поэтому заставить впрысковый мотор глохнуть труднее. К тому же отказ от трамблера и установка либо сдвоенного модуля зажигания (восьмиклапанные модели), либо индивидуальных катушек (шестнадцатиклапанные моторы) увеличил и надежность системы зажигания: хотя бы на двух цилиндрах, но работать двигатель будет. Менее критичен стал и подсос воздуха. Обороты начнут плавать, но, если пропали холостые обороты, то причина скрыта в другом.
Здесь один из наиболее вероятных виновников — это значительное загрязнение форсунок. Чувствительны к грязи четырехсопловые форсунки восьмиклапанных моторов: их проходное сечение то же, что и у двухсопловых форсунок 16-клапанников: площадь каждого отдельного отверстия вдвое меньше, и засорить его проще. Бывают случаи, достойные анекдотов: на излишне забитом топливном фильтре давления, развиваемого бензонасосом, хватает на то, чтобы разорвать шторку фильтра, и поток горючего увлечет накопившуюся грязь в топливную магистраль и рампу. Это вероятно у моторов со сливной рампой, где фильтр тонкой очистки стоит до регулятора давления, и через фильтр проходит поток горючего от насоса. У моторов с бессливной рампой давление обрезается еще в модуле бензонасоса, и через фильтр идет только тот объем горючего, что расходуется форсунками.
При загрязненных форсунках нарушается смесеобразование из-за изменения формы факела распыла, и сама смесь может обедниться за пределы стабильного вомпламенения. ЭБУ впрыска имеет запас для коррекции времени открытия форсунок, чтобы скомпенсировать их засорение, но этот запас не безграничен.
Негерметичность форсунок может стать проблемой: из-за постоянного протекания бензина во впуск свечи обрастают нагаром и заливаются бензином, что сразу отражается на стабильности холостого хода. Чем больше нагара накопится на свечах,тем труднее работать двигателю. Однако при протечках, способных заставить двигатель глохнуть, обогащение смеси сразу заметно по характерному черному дыму и «прострелам» в глушителе.
Такое же обогащение смеси создаёт и неисправный датчик массового расхода воздуха. Автору неоднократно приходилось встречать датчики, показывавшие расход воздуха в несколько раз больше нормального. Мотор при этом кое-как еще работал при нажатии на педаль газа при повышенных оборотах, но на холостом ходу с громкой очередью из глушителя и клубами черного дыма окончательно глох. Проверка «на скорую руку» всем известна: отключите разъем от ДМРВ, чтобы заставить ЭБУ впрыска перейти на аварийную программу расчета наполнения цилиндров по положению дросселя и оборотам. Смесь при этом придет в приемлемые рамки.
И неисправности исполнительных механизмов, управляющих холостым ходом, могут стать причиной проблем. Заклинивание регулятора холостого хода в закрытом положении (а он полностью закрывается при каждом включении зажигания, чтобы ЭБУ впрыска установил нулевую точку отсчета для управления РХХ) способны лишить двигатель возможности работы при отпущенной педали газа. У «электронного» дросселя проблемы с сервоприводом исключать возможность поддержания работы и работой педали, так как прямой механической связи у педали и дросселя тут нет.
Еще одна трудно вылавливаемая без диагностического оборудования причина проблем с холостым ходом скрывается в датчике положения и его реперном венце, который у ВАЗ нарезан на шкиве коленвала и к тому же имеет демпфер. Износ демпфера вызывает биение и отклонение положения венца: на холостом ходу, когда амплитуда сигнала от ДПКВ минимальна, возможны пропуски импульсов обработчиком ДПКВ — при этом блок управления двигателем лишится возможности корректно определять обороты и точки подачи топлива и искры, после чего заблокирует зажигание и впрыск топлива.
Зато осциллограф сразу обнаруживает проблему — на приведенной иллюстрации видно, что амплитуда сигнала меняется периодически. При таком нарушении сигнала ДПКВ уже возможны проблемы с холостым ходом.
Ещё кое-что полезное для Вас:
- Почему машина заводится и глохнет через несколько секунд
- Дергается автомобиль во время движения: находим и устраняем причину
- Троит двигатель: возможные причины и способы устранения
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Признаки износа пружин
Об износе пружин Рено Дастера могут говорить один или же сразу несколько сигналов:
- Лязгающий звук при езде по плохой дороге – явный знак того, что деталь лопнула. Но есть смысл устроить проверку шаровой и рулевой рейке. Однако зачастую такой лязг значит, что пружинный элемент поврежден.
- Одна сторона просела сильнее другой. Хотя Duster полностью пуст. Это может говорить не только о поломке пружины, но о некоторых других вариантах. Поэтому правильнее будет отправиться на диагностику.
- Сильный крен. Проблема остается, даже если торможение плавное.
- Слишком низкая посадка при небольшой загрузке. Чаще эта проблема касается задних пружинных элементов Duster. Ситуация относится к разделу опасных, ведь покрышки изнашиваются сильнее, задевая подкрылки, в один момент могут лопнуть.
- Снижение плавности движения. Несложно отличить при сравнении использования авто до проблемы и уже после. Запчасть больше не работает, как надо, кроссовер явнее реагирует на неровности, проваливаясь в выбоины или подскакивая на буграх.
- Тряска при передвижении по ровной дороге. Чем выше скорость авто, тем сильнее становится вибрация. Это говорит о том, что пружинный элемент сломался.
Это интересно: Замена подшипника заднего колеса Renault Logan 2004-2009 Бензин
