Радиатор и радиаторная сетка на Рено Дастер

Введение

Концерны автомобилестроения немало внимания уделяют форме и функционалу решётки радиатора. Бампер всегда оснащается большими отверстиями, которые способствуют свободному проникновению воздушных потоков к радиатору. Однако, отверстия не имеют должной защиты, эту функцию выполняет специальная защитная сетка. Она препятствует проникновению мусора, который во время движения поднимается с дороги, различных насекомых и даже маленьких птиц. Устанавливается нехитрая конструкция непосредственно за заводской решёткой радиатора, выполняя при этом не только защитную, но и декоративную функцию. Иногда защитный элемент частично ломается, простейший ремонт решётки радиатора может быть выполнен автовладельцем собственноручно.

Тюнинг радиаторной решетки в стиле «Чероки»

Как снимается и утепляется радиатор для Рено Дастер

Некоторые автолюбители желают выделить свое авто в общем транспортном потоке.

Подобные тюнинговые эксперименты нередко проводят и владельцы Рено Дастер, который и без того имеет достаточно презентабельный вид среди других машин.

Наиболее часто модернизации подвергается радиаторная решетка, и в этой статье пойдет речь о том, как выполнить эту процедуру своими усилиями. Вы узнаете, как снять старую решетку, а также про утепление на зиму.

Демонтаж в Дастере

Какова последовательность демонтажа радиаторной решетки Renault Duster для выполнения тюнинговых действий или установки новой? На основании фото- и видео обзоров можно с уверенностью сказать, что для проведения апгрейда следует начинать со снятия переднего бампера.

Для того, чтобы избежать различных царапин и других дефектов на бампере, следует предварительно подумать о мягкой подстилке, где он будет размещен после демонтажа.

Для ускорения процедуры следует заранее продумать о подходящем инструменте. На самом деле обычный набор ключей, вот все что необходимо для выполнения этого мероприятия.

При этом следует соблюдать некую деликатность, чтобы не поломать хрупкий пластик или другие части.

Первая операция выполняется в подкапотном пространстве Renault Duster. Подняв крышку капота, следует отпустить крепежные болты, которые фиксируют верхнюю часть бампера на поверхности кузова машины. Данные болты дислоцируются с двух сторон замка капота, что не вызывает сложности в их поиске. Для откручивания следует использовать ключ на 30. Процедура не требует особых усилий.

Следующий этап выполняется в области арок колес. Здесь бампер крепиться пятью болтами с диаметром 20. Снять эти крепления бывает сложнее из-за коррозии, поэтому следует воспользоваться «жидким ключом».

На завершающем этапе откручиваются нижние болты в области днища. Диаметр их составляет 30 мм. При этом, не следует трогать вертикальные крепления справа и слева. Они не удерживают бампер и не влияют на процедуру снятия.

Теперь бампер фиксируется на кузове только благодаря пластиковым защелкам. Для снятия он поддевается с внутренней стороны с помощью рук.

Использование стороннего инструмента в виде отверток, ключей или чего-то другого грозит поломкой крючков или повреждением дорогостоящего пластика.

С небольшим усилием, но аккуратно, необходимо отводить бампер от кузова, до плавного его снятия. После чего он размещается на подготовленной поверхности.

Теперь, после того, как снят бампер, решетка радиатора автомобиля Рено Дастер может сниматься, и ничего этому не мешает и можно проводить ее тюнинг.

Новая радиаторный элемент– лучшее решение

Многие желают установить новую с инновационным дизайном и в другом цветовом исполнении. Процесс монтажа на Рено Дастер полностью идентичен процедуре снятия и выполняется в обратной последовательности. Но, существует нюанс – крепежные каналы должны быть аналогичны соответствующему крепежу на каркасе бампера. Если требование не выполняется, то установку невозможно будет выполнить. Если вы решили купить рено в кредит, то обычно сервис автосалона предоставляет обслуживание в течении года после покупки, но если нет, то обращаться лучше к профессионалу.

Варианты решеток

Вариантов много, они отличаются как по оформлению, так и по качеству. Лучше отказаться от приобретения дешевых моделей, так как их надежность вызывает нарекания, а геометрия чаще всего не совсем точно совпадает, из-за чего страдает внешний вид. Часто используют такие разновидности:

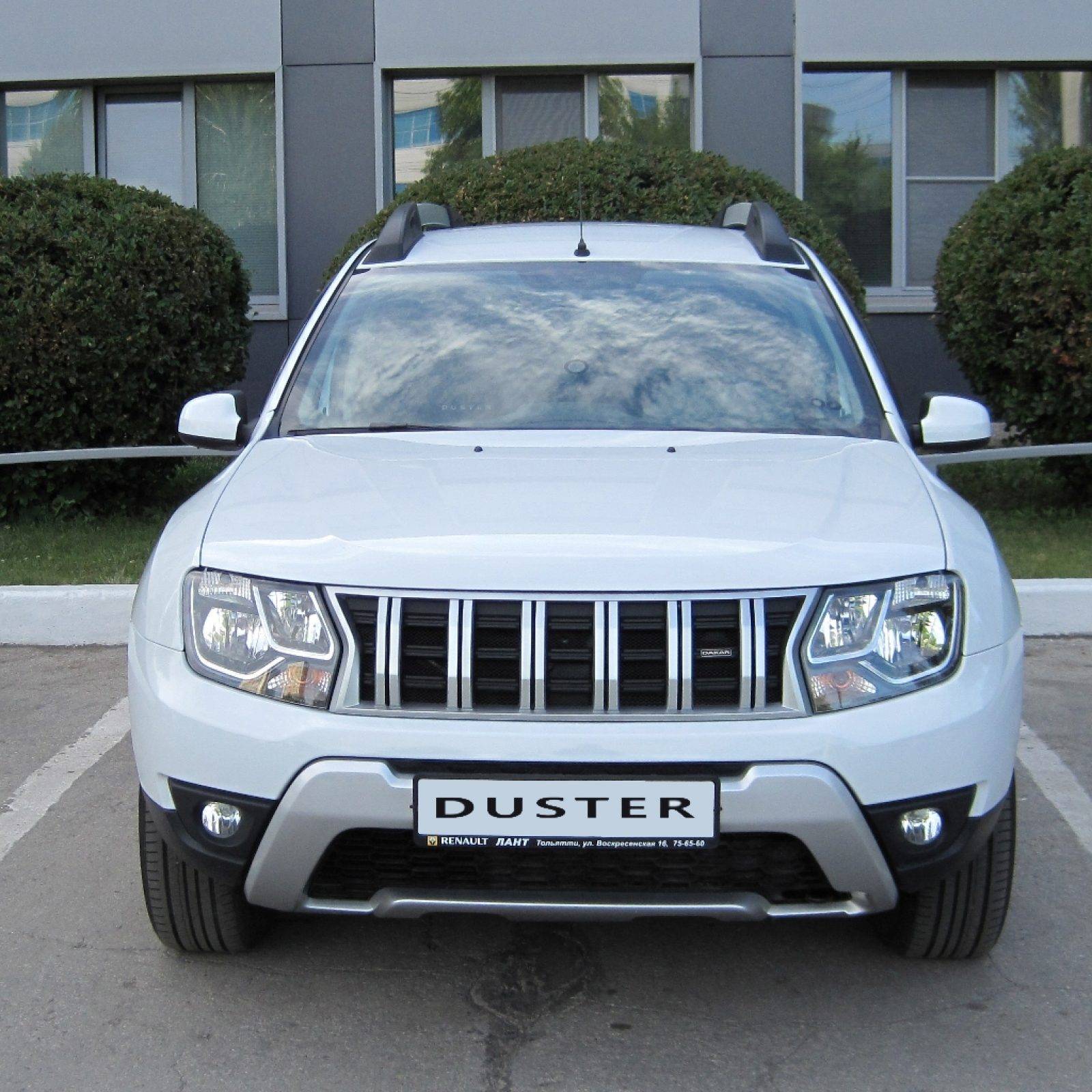

Чероки-стайл. Название появилось из-за сходства этого вида с радиаторной решеткой на модели Джип Чероки. Вертикальные прорези равномерно расположены по всей ширине и с обратной стороны закрыты сеткой для придания привлекательности и защиты от насекомых. Может быть как однотонное исполнение, так и разновидности с черным или хромовым обрамлением прорезей. Последний вариант придает машине солидность.

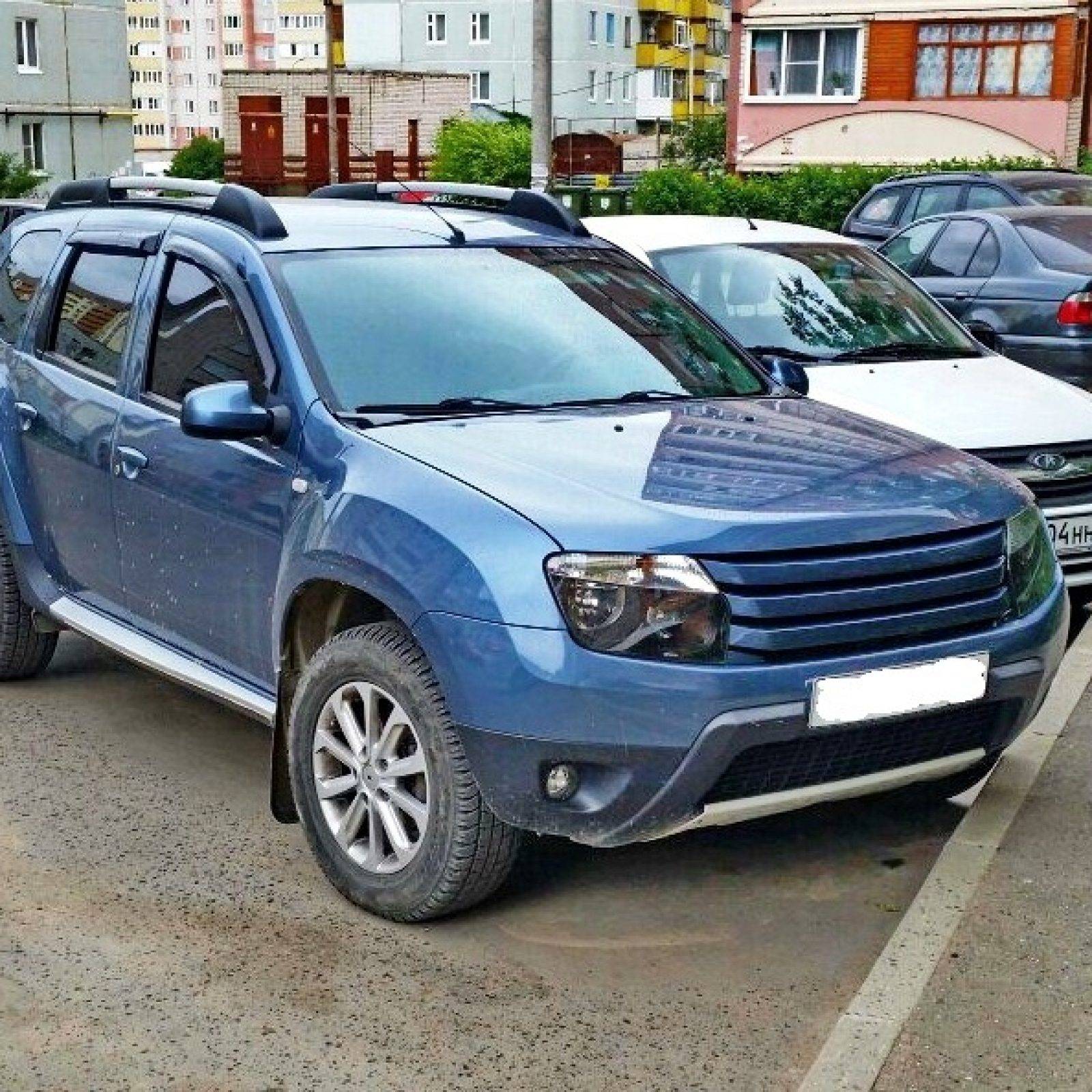

RS. Этот вариант производится известной компанией Карт-Тюнинг и представляет собой три массивные горизонтальные полосы с воздуховодами под ними и сеткой в задней части для защиты от мелких насекомых. Ударопрочный АБС-пластик окрашивают в цвет машины. Такое решение придает авто более спортивный вид, оно выглядит стильно и современно.

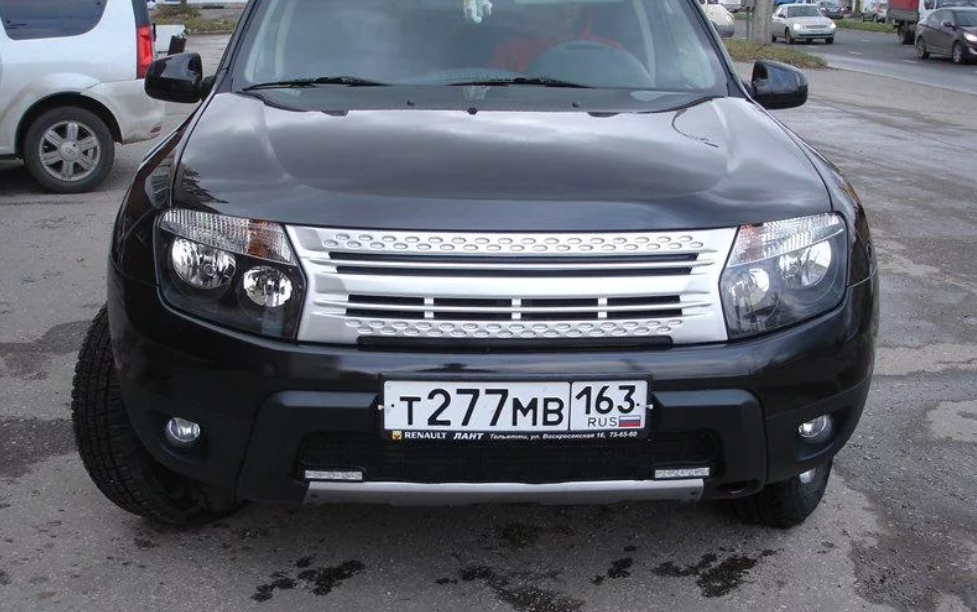

DM Style. Представляет собой массивную рамку, внутри которой закреплена сетка. Интересное решение, улучающее охлаждение и придающее передней части агрессию. Модификацию производят в двух вариантах. Первый – со структурной поверхностью черного цвета, которая устанавливается на авто как есть. Второй – с гладкой фактурой под покраску, чтобы придать обрамлению цвет машины. Цены при этом примерно одинаковые.

Барс. Решетка с трапециевидными сегментами, расположенными в три ряда смотрится современно и напоминает дорогие модели премиум-брендов. Полуматовая фактура пластика подчеркивает детально проработанные элементы, а черная сетка, закрепленная в задней части, придает конструкции законченный вид. Интересное решение, которое на сегодняшний день встречается достаточно редко, поэтому можно выделить свое авто из общей массы.

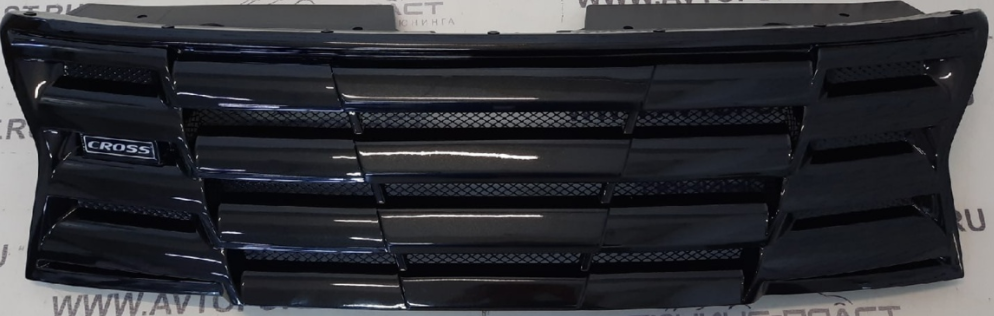

Cross. Название есть на небольшом шильдике, расположенном с левой стороны и придающем решетке еще больше стильности. В основном, ее устанавливают на полноприводных модификациях. Представляет собой горизонтальные сегменты, расположенные со смещением, что придает передней части больше динамики. Выглядит строго и, в то же время, современно, освежает внешний вид Дастера. Но необходимо окрашивать деталь в цвет авто.

LR. Изделие из ударопрочного пластика с хромированной поверхностью по своей стилистике очень сильно напоминает решетку Ленд Ровера, откуда и пошло название. Внешний вид достаточно прост, но при этом не лишен оригинальности и солидности. Подойдет машинам, которые не подвергаются особым переделкам. Придает передней части выразительность.

PT. Этот вариант бросается в глаза за счет крупноячеистой сетки и тонкого обрамления, четко встающего в штатный проем. Придает машине подчеркнуто агрессивный вид и подходит как для заряженного авто, так и для полноприводных модификаций, хорошо сочетается с комплектом расширения арок.

Как поставить сетку на решетку радиатора Рено Дастер?

Все начинается с покупки защитной сетки радиатора на Рено Дастер. Рекомендуется выбрать заводскую модель, так как она идеально подойдет по размерам, не вызовет затруднений при установке и каких-либо проблем при работе автомобиля. Стоит она сравнительно недорого, является распространенным товаром, который можно найти, например, у дилера или заказать в специализированном магазине.

Можно взять неоригинальную продукцию или изготовить самостоятельно, однако вам придется соблюдать размеры детали, а также требования производителя к размеру ячеек, они не должны быть слишком маленькими, в противном случае авто не будет получить достаточное количество воздуха для правильной работы. Кроме того, думать, как установить сетку на решетку радиатора Рено Дастер, не придется, если пользоваться заводским вариантом.

Изначально на авто ставят крупную решетку, есть возможность поменять на более мелкую, тоже заводскую. Стоит отметить, что к минусам слишком мелкого варианта относится его быстрое засорение пылью.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Для чего нужна сетка, можно ли ставить ее самостоятельно?

Какие бывают решётки

Решётка может быть как самодельной, так и заводского исполнения. Деталь изготавливают из карбона, пластика, хромированной стали, алюминия.

Штатные

Штатный декоративный элемент ВАЗовской «семёрки» изготовлен из пластика и имеет покрытие, имитирующее хром. Довольно часто у заводского изделия боковые зазоры не совпадают, что делает автомобиль менее привлекательным. В этом случае у некоторых владельцев возникает желание установить тюнингованную деталь либо изготовить её своими руками.

Штатная решётка радиатора выполнена из пластика и имеет покрытие под хром

Алюминиевые

Материал является наиболее универсальным и прочным, его используют, как правило, в дорогих машинах, внедорожниках. Поскольку в сплаве присутствуют кремний, это не только делает решётку прочнее, но и защищает её от коррозии.

Нержавеющие

Деталь из нержавейки имеет меньшую стоимость по сравнению с алюминиевым изделием, при этом материал легче поддаётся обработке. Отдельно стоит отметить привлекательность хромированных радиаторных решёток из нержавеющей стали. На ВАЗ 2107 облицовку можно дополнить подсветкой из светодиодных элементов.

Карбоновые

Для таких решёток характерен малый вес, высокая прочность и длительный срок службы. Своими руками деталь изготовить не получится, поэтому вариант только один — покупка готового изделия.

Пластиковые

Изделия из такого материала получили наибольшее распространение в силу своей доступности и высокой прочности. Материал позволяет проводить эксперименты с экстерьером автомобиля без больших материальных вложений. В зависимости от пожеланий автовладельца улучшить пластиковую решётку можно путём окраски в желаемый цвет.

Пластиковая решётка отличается доступностью и прочностью

Сплошные

Облицовка радиатора на «семёрку» может быть отличной от стандартной формы и представлять собой сплошной элемент, который закрывает не только радиатор, но и фары головного света. Для этих целей можно использовать три решётки от ВАЗ 2105, которые соединяют по длине, шпаклюют и красят. Это придаёт автомобилю агрессивный вид. Однако некоторые автовладельцы помимо установки декоративного элемента, который полностью закрывает переднюю часть машины, слишком увлекаются тюнингом и выполняют тонировку оптики. В результате ухудшается видимость сигналов поворота, особенно в дневное время. Поэтому в процессе работы над улучшением внешнего вида своего авто не стоит забывать о правилах и безопасности.

Сплошная решётка — один из вариантов облицовки радиатора на ВАЗ 2107

Самодельные

Самый простой вариант радиаторной решётки на ВАЗ 2107 — изготовление из пластика. Из инструментов и материалов понадобятся:

• ножовка;
• краска;
• паяльник.

За основу берётся старая решётка и удаляется лишнее (по своему замыслу). Затем переходят к внутренней части: здесь можно использовать не только стандартные детали, но и элементы, изготовленные самостоятельно. Довольно популярным вариантом является установка стальной сетки, которая закрывает всю площадь облицовки.

Решётка с сеткой смотрится довольно привлекательно

Сетка крепится любым удобным способом: пластиковыми зажимами, клеем, силиконом. Саморезы с шайбами лучше не использовать, поскольку такой крепёж не отличается высокой надёжностью. Если в процессе изготовления планируется установка элементов декоративного характера, например, букв, то лучше всего для этих целей использовать силиконовый клей. Решётку можно сделать таким образом, что она максимально будет соответствовать вашим пожеланиям. Всё упирается только в финансовые возможности, наличие тех или иных материалов и инструментов.

Как сделать правильный выбор

Снятие и установка Радиатора на Рено Дастер

Как снимается и утепляется радиатор для Рено Дастер

Установка защитной сетки радиатора на Рено Дастер

Изначально надо выбрать саму решетку. Её размеры и требования к ней должны соответствовать тем, которые предъявляет производитель авто. Так как изначально на автомобиле установлена сетка с крупными ячейками, то ее можно поменять на более мелкую.

Дополнительная защитная сетка Дастеру не помешает

При этом не рекомендуется выбирать слишком мелкую, так как ячейки в процессе эксплуатации будут забиваться пылью и грязью.

Процесс

Существует два способа. Со снятием бампера, и без. Мы рассмотрим без снятия бампера.

1. Избавляемся от 4 болтов верхнего крепления части бампера. Работу надо производить достаточно аккуратно, чтобы не повредить декоративное покрытие на нем.

   4 болта крепления бампера сверху — долой!

2. Отводим верхнюю крышку вверх.

   Отгибаем крышку аккуратно

3. На место штатной сетки устанавливается новая.

4. Новая подгоняется по параметрам и крепится.

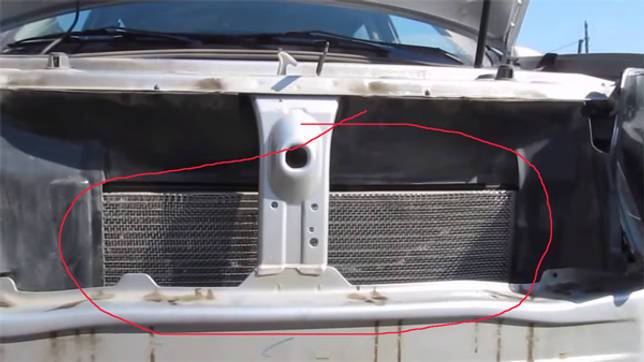

   Установленная сетка вблизи

5. Сборка происходит в обратном разборке порядке.

Если снимать бампер, то можно сделать аккуратнее. Для этого после снятия бампера, снимите с него заводскую решётку, и «обтяните» его новой.

Когда решётка снята отдельно, так проще. Новую решётку можно припаять для надёжности

Зимняя накладка на решетку радиатора

Зимняя накладка ставится для того, чтобы внутрь радиатора поступал только более менее горячий воздух. Происходит это так, что воздух, поступающий под капот, некоторое время циркулирует, забирая тепло от двигателя и нагреваясь, а затем попадает внутрь «печки». Так воздух нагревается заранее перед тем, как попасть внутрь салона.

Заглушка сплошная, а поэтому объем воздуха, поступающий под капот заметно снижается. Ее рекомендуется снимать по окончании зимнего сезона, потому что летом такой тюнинг может закончиться перегревом машины. Заглушки можно поставить на обе части – верхнюю и нижнюю.

Для нижней части подойдет сплошной вариант ZRLP-050602, цена — 480 рублей, сверху можно поставить «Бритву» за 1 000 рублей или же совсем глухой вариант за 800 рублей. Однако обе части закрывать не рекомендуется – следует оставить «окно» для большого потока воздуха.

Причины неисправностей радиатора

В процессе эксплуатации автомобиля возможны поломки теплообменника по следующим причинам:

• из-за дефектов, возникших в результате внешних воздействий;
• вследствие неисправностей теплообменника, появившихся после некорректной эксплуатации;
• из-за поломок, возникших вследствие естественного износа деталей конструкции.

Механические повреждения

Наиболее распространенные в результате внешнего воздействия повреждения узла:

• Дефекты трубок или ребер, нанесенные камнями, попадающими через отверстие воздухозаборника. Замятые ребра снижают площадь охлаждения и затрудняют циркуляцию воздуха, что приводит к локальным перегревам жидкости.
• Повреждения радиатора в результате аварий (например, на Duster часто ломаются нижние точки крепления радиатора к рамке).

Неправильная эксплуатация

Радиатор охлаждения рассчитан на использование оригинального антифриза, соответствующего требованиям завода. При заправке контура охлаждения низкокачественным антифризом возможно засорение трубок отложениями, наблюдается коррозия металлических деталей. При использовании воды на внутренней поверхности теплообменника образуется слой накипи, ухудшающей циркуляцию жидкости. При отрицательных температурах вода замерзает, что приводит к появлению трещин на стенках трубок или бачков.

Естественный износ

Циклы нагрева и охлаждения вкупе с химическими компонентами антифриза оказывают негативное воздействие на металл и пластик. Конструкция разрушается и от постоянных вибраций и дорожных реагентов, попадающих на поверхность узла.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Сетка радиатора

Защитная сетка предотвращает попадание в радиатор Дастера грязи, камней и прочего мусора, летящего с дороги. Попадание инородных элементов в систему охлаждения мотора может привести к серьезным поломкам автомобиля. Во избежание этого профессионалы советуют не пренебрегать безопасностью и установить на свой автомобиль защитную сетку, которая обойдется в районе 500 руб.

Установка:

1. Снять 4 верхних болта крепления бампера ключом на 30
2. Справа и слева снизу открутить по 2 самореза ключом на 20
3. Открутить 5 болтов с нижнего крепления бампера ключом на 30
4. Снять бампер в местах, где он стыкуется с крылом
5. Отсоединить клемму противотуманных фар (с левой стороны около корпуса авто)
6. Пристегнуть сетку в место установки временными сяжками
7. Прикрепить сетку и установить все снятые детали в обратном порядке

Радиатор Дастер является важной частью системы охлаждения двигателя автомобиля. Снятие радиатора осуществляется при появлении протечек, а также в случае кузовного ремонта двигателя

Работы по снятию и замене радиатора Дастер могут быть проведены самостоятельно, для них понадобится приобрести все необходимые детали, включая новый радиатор. Радиатор Дастер купить можно в нашем магазине автозапчастей в продаже имеются как оригинальные модели так и аналоги известных фирм.

Инструкция по ремонту и эксплуатации Рено Дастер

Renault Duster Снятие радиатора

Снимаем радиатор для проверки на герметичность (при подозрении на течь) или для замены при его повреждении. Работу выполняем на смотровой канаве или эстакаде. Снимаем передний бампер (см. «Снятие переднего бампера) и вентилятор радиатора (см. Снятие вентилятора радиатора). Для доступа к креплениям радиатора необходимо демонтировать пластмассовый дефлектор радиатора и конденсатора системы кондиционирования воздуха. С каждой стороны автомобиля дефлектор крепится с помощью трех пистонов.

Ключом Torx T-30 выворачиваем фиксатор пистона правого крепления дефлектора к верхней поперечине рамки радиатора.

Тем же инструментом выворачиваем фиксаторы двух пистонов правого крепления дефлектора к балке переднего бампера. Аналогично выворачиваем фиксаторы трех пистонов левого крепления дефлектора.

Вынимаем пистоны с фиксаторами…

…и снимаем дефлектор радиатора и конденсатора. Подставляем под нижний патрубок радиатора емкость для слива охлаждающей жидкости.

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу. На заводе-изготовителе шланги установлены на патрубках радиатора с применением герметика. Поэтому, в случае затруднения при снятии шланга с патрубка радиатора…

…аккуратно (чтобы не повредить шланг) вставляем в зазор между патрубком и шлангом шлицевую отвертку. Перемещая отвертку по окружности патрубка, поддеваем шланг…

…и снимаем его с нижнего патрубка радиатора, сливая охлаждающую жидкость в подставленную емкость.

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу. Снимаем подводящий шланг радиатора с верхнего патрубка радиатора. Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте), то можно отсоединить верхний конец шланга от патрубка крышки термостата.

Головкой «на 8» отворачиваем четыре самореза крепления конденсатора системы кондиционирования воздуха к радиатору. Не отсоединяя трубок подвода и отвода хладагента от конденсатора, приподнимаем его…

…выводя кронштейн его правого верхнего крепления из держателя на радиаторе.

Аналогично выводим кронштейн левого верхнего крепления конденсатора из держателя на радиаторе.

Подвязываем конденсатор к верхней поперечине рамки радиатора.

Вынимаем радиатор из моторного отсека. Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 1 бара (1 кгс/см2) и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не должно наблюдаться появление пузырьков воздуха. Негерметичный радиатор заменяем новым. Устанавливаем радиатор в обратной последовательности. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см. Замена охлаждающей жидкости).

Важно знать, как обсуживать переднюю часть автомобиля. Тут расположена основная часть технической «начинки». Для защиты этих деталей и автомобиля в целом предназначена решетка радиатора Дастере выглядит солидно

Важно уметь заменить ее при необходимости

Для защиты этих деталей и автомобиля в целом предназначена решетка радиатора Дастере выглядит солидно

Важно уметь заменить ее при необходимости

Артикулы

Список из каталога Рено:

• 620220025R – бампер без ПТФ
• 620220030R – бампер с ПТФ
• 622231300R – кронштейн крепления к кузову, левая сторона
• 622220011R – то же, правая сторона
• 620931777R – адсорбер (усилитель) пластиковый
• 752102945R – дополнительный усилитель
• 623825665R – решётка внешняя (хром)
• 623100260R – решётка внутренняя (чёрный пластик)
• 6001549321 или8200597650 – держатель ПТФ правый
• 6001549322 или8200597649 – держатель ПТФ левый
• 622540008R – решётка нижняя
• 214998574R – щиток (воздуховод), левая сторона
• 214949303R – то же, правая сторона

Надеемся, вопросов здесь не возникнет.

Все артикулы относятся к авто 2010 модельного года. Детали для рестайлинговой версии – другие: 620226895R – это бампер, и т.д.

Подбор аналогов

Качественный пластик выпускают фирмы Breckner и NPA. Неплохо выглядит и тайваньский бренд Api. А компания Asam S.A. (Румыния) изготовляет крепёж.

• Бампер без ПТФ – Breckner BK71303; NPA NP513-07211; Api DC6000000-0000;
• Бампер с ПТФ – NPA NP513-07212; Api DC6000000-1000;
• Кронштейн левый – NPA NP513-07235; ASAM 80133;
• Кронштейн правый – NPA NP513-07236; ASAM 80132;
• И так далее.

Как установить изделие

Прежде чем приступать к установке сетки вам будет нужно снять решётку. На некоторых автомобилях это можно сделать только вместе с бампером. Как правило, для демонтажа нужно открутить удерживающие болты, которые прячутся под капотом, а затем отогнуть фиксаторы в нижней части решётки. После этого её можно аккуратно снять со своего места. У других моделей крепление настолько простое, что вам даже не придётся поднимать крышку капота: достаточно поддеть плоской отвёрткой края решётки и вынуть её из пазов. Более подробные инструкции вы можете найти в руководстве по эксплуатации автомобиля.

Необходимые инструменты

Чтобы установить защиту на решётку, подготовьте следующий набор инструментов:

• готовая защитная сетка
• отвёртка с плоским шлицем;
• набор шестигранных ключей для демонтажа решётки;

Эти инструменты понадобятся вам вне зависимости от предпочитаемого метода крепления. Но кроме них, вам будут необходимы сами крепежи. В зависимости от способа соединить сетку с решёткой, вам понадобится один из следующих инструментов:

• штатные держатели
• кабельные стяжки длиной около 18–20 см
• саморезы и промышленный фен
• сварочный аппарат.

Варианты крепления

Закрепить сетку можно четырьмя разными способами:

• с помощью штатных держателей;
• с помощью кабельных стяжек;
• с помощью саморезов;
• вплавлением стеки в решётку.

Каждый из этих методов имеет свои минусы и плюсы. Например, оптимальным вариантом является установка на штатные фиксаторы. Другой вариант — посадить сетку на саморезы. Правда, перед этим вам будет нужно нагреть саморезы и тем самым предотвратить дальнейшее растрескивание.

Редкие автомобилисты прибегают к методу вплавления. Во-первых, нужно иметь специальное оборудование. Во-вторых, если решётка изготовлена из пластика, её можно легко оплавить. Ну и, в конце концов, криво вплавленную решётку уже не переделаешь, и вся деталь пойдёт под замену.

По этим причинам водители, которые решили самостоятельно заняться модернизацией радиаторной решётки, чаще всего используют пластиковые строительные хомуты. Они обладают невысокой стоимостью и доступны в любом строительном магазине. Чтобы стяжки были незаметны, приобретите их в цвет будущей решётки и сетки.

Инструкция по установке

Когда сама сетка готова, а метод установки выбран, можно приступать к процессу монтажа.

1. Аккуратно демонтируйте решётку радиатора. Будьте осторожны: не повредите ячейки.
2. Вымойте детали и очистьте от скопившегося за время эксплуатации мусора.
3. Приложите сетку к внешней или внутренней стороне радиатора в зависимости от окончательного местоположения.
4. Если вы устанавливаете сетку снаружи, загните её припуски на краях.
5. Зафиксируйте сетку на решётке хомутами. Лучше всего использовать симметричную схему. Красиво смотрятся и плотно держатся стяжки, расположенные в шахматном порядке.
6. Отрежьте длинные хвосты стяжек. Следите, чтобы крепление при этом не нарушилось, а хомут не слетел.
7. Установите решётку обратно в автомобиль.

Соедините сетку и решётку радиатора строго по контурам

Видео: установка защитной сетки

https://youtube.com/watch?v=A2JTZsrJ-80

Замена: как снять решетку радиатора на Приоре

Чтобы снять и поменять запчасть на Приоре, надо разобрать передний бампер автомобиля, его придется совсем снять. Эту работу необходимо начать со снятия бампера:

1. Затяните ручник, поднимите капот.
2. Уберите брызговик мотора.
3. Демонтируйте подкрылки, перед этим открутив саморезы крепления.
4. Отверните саморезы крепления бампера к крылу.
5. Далее отверните винты крепления пластмассовой накладки над фарой. Потяните накладку к себе.
6. Посередине отверните два крепящих винта, которые придерживают бампер относительно верхней рамки.
7. Отсоедините провода от противотуманки, отжав фиксатор крепления.
8. Слегка потяните к себе отбортовку сбоку бампера, чтобы вывести ее из зацепления с крылом.
9. То же самое сделайте с другой стороны. После этого отверните еще четыре винта крепления сверху. Положите бампер на мягкую ткань.
10. Далее, для демонтажа элемента воздушного теплообменника отщелкните 11 пластмассовых крепежей (для SE это винты), потяните пластмассовую деталь к себе. Не рекомендуется выполнять демонтаж без снятия бампера, потому что существует довольно серьезный риск повредить элемент и его крепежи.

Замена нижней решетки

Для того чтобы снять нижнюю часть детали, также необходимо снять бампер. После этого отворачиваются шайбы крепления, и решеточка выходит из зацепления, ее можно легко снять.

Как заменить сетку своими руками

Сначала подбирается подходящая решетка радиатора, артикул которой соответствует представлениям владельца о подходящих размерах. Так как крупная сетка удаляется, то в качестве защиты, нужно подобрать более мелкую. Но не настолько, чтобы ячеек не было видно, иначе они быстро исчезнут под слоем пыли.

Далее действуем следующим образом:

• Аккуратно снимается бампер, чтобы не повредить хром;
• Отодвигаются зажимы, которыми решетка радиатора удерживается на месте;
• Снимается стандартная сетка;
• Подгоняется по размерам новая и дальше процесс завершается в обратном порядке.

Вот еще один из вариантов — сетка куплена в магазине, а не делалась мастером в гараже. Установка занимает менее минуты и не надо ничего разбирать или собирать. Но она не так хороша, как предыдущая.

Рекомендации специалистов
