Варианты замены фар на Рендж Ровер
Передние фары Range Rover до 2018 года выпуска устанавливались с модульной линзой на ксеноновой лампе. В виду особенностей температурного режима ксеноновой лампы со временем отражатель ксенонового модуля (светильника фары) выгорает, и теряет отражающую способность. Кроме того, со временем на сам отражатель и линзу оседает пыль, которая так или иначе оказывается во внутренней полости фары. В итоге со временем, не зависимо от замены на новую ксеноновую лампу, пучок ближнего света становится менее ярким и насыщенным.
В таком случае можно произвести ремонт фары Рендж Ровер, путем замены ксеноновой линзы на диодный «светильник» с БИ-ЛЕД линзой, т.е. установить так называемый «светильник» – BI LED.
Если кто-то не приветствует БИ-ЛЕД, можно заменить и установить в фару другой ксеноновый светильник. Кроме этого, ремонт фар Рендж Ровер (Range Rover) может еще включать в себя замену стекла на новое, такие есть на рынке, либо полировку старого стекла с обязательным покрытием. Либо так называемой, броне-пленкой, либо керамическим покрытием. Ремонт фары Range Rover с заменой только светильника в среднем стоит около 50 000 руб. за 2 штуки. С заменой стекла соответственно будет дороже, ориентировочно на 20 000 – 30 000 руб. за обе фары. Дело в том, что демонтаж старого стекла, крайне неудобная процедура, которая требует предельной аккуратности, так как можно банально повредить корпус самой фары.
На автомобили Рендж Ровер до 2018 года выпуска фары можно заменить на рестайлинговые, которые устанавливают на модели с 2018 года и далее. Но для этого понадобиться дополнительные запасные части: бампер, решетка радиатора, капот, левый и правый подкрылок. Так же прописка фар в конфигурацию. Средняя цена фар на Рендж Ровер в кузове L405 «рестайлинг» 280 000 руб. штуку.
О фарах Рендж Ровер и их стоимости
Передние фары на Рендж Ровер в кузове L322, которые выпускались с 2006 по 2009 делятся на два вида (типа): адаптивные и простые (не адаптивные). У адаптивных, линзы фар, находятся на подвижном электромеханизме и имеют возможность корректировки направления «светильника» в зависимости от движения кузова автомобиля, и такие фары более сложны в конструкции, и соответственно дороже, чем простые фары – не адаптивные.
Ориентировочная стоимость новых оригинальных адаптивных фар на Рендж Ровер L322 2006-2009 годов выпуска на рынке Москвы составляет 105 000 руб. за одну фару, новых оригинальных не адаптивных – 55 000 руб. за штуку (на начало 2021 года).
Стоимость адаптивных оригинальных фар на Рендж Ровер в кузове L322 с 2010 по 2012 год выпуска примерно 170 000 за штуку, не оригинал около 55 000 руб. за штуку. Стоимость не адаптивных оригинальных фар составляет около 125 000 руб. за штуку, не оригинальных примерно 30 000 руб. за штуку (на начало 2021 года).
На Range Rover в кузове L322 c 2006 по 2009 года выпуска можно установить задние фонари от рестайлинга с 2010г. Оригинальные рестайлинговые задние фонари стоят 30 000 руб. штуку, неоригинальные 15 000 руб. за штуку.
Многие владельцы Рендж Ровер до 2010 года, желают обновить и освежить облик своего автомобиля, и заменить фары Рендж Ровер передние и задние от рестайлингово Рендж Ровер, 2010-2012 года выпуска. С задними фарами проблем нет. А вот для того, чтобы установить передние фары (которые уже со светодиодами), необходимо будет заменить бампер на рестайлинговый (цена нового оригинального бампера 63 000 руб.) и решетку радиатора (цена новой оригинальной около 36 000 руб.), потребуется также кронштейны фар (цена около 10 000руб. штуку) от автомобиля с 2010-2012 года выпуска и кронштейны крыльев (цена 1000 руб. штуку). Также требуется «перепиновка» разъема фар с внедрением сопротивлений в проводку как на передних, так и на задних. Что касается бампера и в целом установки всего этого комплекта, то сделать это придется в кузовном цехе, так как бампер потребуется красить, а вот вопрос подключения рестайлинговых фар, требует определенных внедрений от электрика, чтобы на панели приборов не горела ошибка, и фары правильно работали.
Стоимость таких работ, например, в ЛР ВЕСТ составляет в пределах 10 000 руб. Суть заключается в том, что к фарам в проводке подключаются конденсаторы и сопротивления, в целях корректной работы модуля управления фарами, т.к. действующий модуль рассчитан был на фару предыдущего поколения.
Рено дастер — блоки предохранителей и реле
Renault Duster — относится к классу кроссоверов. Впервые был представлен на Европейском рынке ещё в 2009 году. Поставлялся на рынки России и стран СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. За этот период автомобиль прошел рестайлинг. Мы представляем описание блоков с предохранителями и реле рено дастер с двумя основными вариантами исполнения (до и рестайлинговые версии). Покажем схемы блоков, назначение их элементов, отметим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Расположение блоков с предохранителями и реле в автомобиле рено дастер:
p, blockquote 4,0,0,0,0 —>
- С левой стороны в торце панели приборов.
- В моторном пространстве, сразу за аккумулятором.
p, blockquote 5,0,0,0,0 —>
Задние фонари от Polo Sedan рестайл — бортжурнал Volkswagen Polo Sedan 2013 года на DRIVE2
В середине апреля моей машине будет 3 года. Со временем некоторые стоковые вещи приедаются и напрашиваются на замену. Вот и задних фонарей постигла эта участь. Фонари от рестайла понравились внешне, намекающие всем своим видом на установленные светодиоды, хотя внутри всё намного проще — обычные лампочки.В целом новые немного темнее, чем дорестайл. Производство то же — Индия.Номера фонарей:— 6RU945095L— 6RU945096JПо установке всё просто: отщёлкнуть колодку от разъёма, вывернуть фиксатор и снять старый фонарь. Затем поставить новый фонарь, ввернуть фиксатор и защелкнуть колодку разъёма.Хотя есть маленький нюанс, те кто ставил, знают. Из-за внутренних рёбер фонарь немного перекашивает, не знаю зачем их сделали, видимо в кузове рестайла есть пазы под эти рёбра. В общем в дорестайловый кузов встаёт он кривовато.Подрезаем ножом ребра и всё встаёт идеально. До покупки фонарей не знал, что они слегка отличаются по форме. Есть небольшое ребро сбоку на стекле, в отличие от плавной округлой формы старых фонарей)Теперь внешний вид авто сзади смотрится по-свежее)Приобретением я доволен. Катаемся дальше!
Процесс замены фар Рендж Ровер и подключения
Отсоедините провод массы от аккумуляторной батареи. Снимите оба передних колеса. Отсоедините крепеж подкрылков и бампера, и соответственно снимаете. В итоге, все крепления фары становятся доступными, откручиваете винты, отсоединяете разъем фары и снимаете ее. Установка происходит в обратном порядке.
Для снятия заднего фонаря на Range Rover L322 2006-2009 годов выпуска нужно открыть нижний борт крышки багажника, будут видны винты крепления фонарей, которые нужно открутить. Задний фонарь потянуть на себя и отсоединить разъем.
По времени процесс замены фар Рендж Ровер задних, занимает 20-30 минут, т.е. снять/поставить фонарь, а установка дополнительных сопротивлений, чтобы они корректно работали около 2 часов.
Какие лампы установлены
В задних фонарях на Дастере установлены самые обычные лампы с цоколем, которые можно найти в любом автомобильном магазине или специализированном магазине по лампам.
- Лампа указателя поворота PY21W
- Лампа стоп сигнала/габаритов P21/5W
- Лампа задней противотуманной фары (слева) и лампы заднего хода (справа) P21W
При желании обычные лампы накаливания можно заменить светодиодными аналогами, свет от которых будет ярче и срок службы, при покупке качественных диодов, дольше.
Лампа заднего хода и задней противотуманки
- PHILIPS 12V P21W P-12498 цена от 40 руб
- BOSCH 12V P21W Pure Light 1987301017 цена от 35 руб
- KOITO 12V P21W (BA15s) 4514 цена от 50 руб
- NARVA 12V P21W 78165 цена от 25 руб
Лампы указателя поворота
- PHILIPS 12V PY21W 12496NACP цена от 65 руб
- BOSCH 12V PY21W янтарная Pure Light 1987302213 цена от 50 руб
- OSRAM 12V PY21W янтарная O-7507 цена от 60 руб
Лампа стоп/габаритов
- PHILIPS 12V P21/5W 2-х контактная P-12499 цена от 45 руб
- BOSCH 12V P21/5W 2- контактная Pure Light 1987302202 цена от 45 руб
- NARVA 12V P21/5W смещен. по высоте 2-х контакт. N-17916 цена от 30 руб
- OSRAM 12V P21/5W 2- контактная O-7528 цена от 45 руб
Выше мы указали наиболее качественные лампы при установке которых не потребуется каждый месяц снимать фонарь и производить замену ламп.
Замена ламп на Renault Duster
Для замены ламп в блок-фаре выполните следующие операции.
1. Откройте капот. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Промокоды со скидками на светильники
4. Для замены лампы ближнего с выньте лампу из отражателя, преодолевая упругое сопротивление трех пружинных фиксаторов.
5. Извлеките лампу из контактной колодки. 6. Вставьте новую лампу в отражате до фиксации пружинными держателями и присоедините к ней колодку жгута проводов.
7. Для замены лампы габаритного огня нажмите на фиксатор и извлеките патрон лампы из отражателя.
8. Выньте из патрона бесцокольную лампу. 9. Вставьте в патрон новую лампу и установите патрон на место. 10. Установите на место крышку.
11. Для замены лампы дальнего света снимите резиновую крышку фары.
12. Выньте лампу из отражателя, преодолевая сопротивление пружинных держателей.
13. Отсоедините лампу от контактной колодки. 14. Вставьте лампу в отражатель до фиксации пружинными держателями.
15. Для замены лампы переднего указателя поворота поверните патрон лампы указателя поворота против часовой стрелки…
16. …и выньте его из корпуса блок-фары.
17. Слегка вдавите лампу в патрон, поверните против часовой стрелки и извлеките ее из патрона. 18. Установите новую лампу в патрон, а патрон в блок-фару.
Для замены лампы в противотуманной фаре выполните следующие операции. 1. Снимите подкрылок переднего колеса (см. тут).
2. Отожмите фиксатор крепления колодки жгута проводов…
3. …и отсоедините колодку от лампы противотуманной фары.
4. Поверните лампу на треть оборота против часовой стрелки…
5…и выньте ее из отражателя. 6. Установите новую лампу в порядке, обратном снятию.
Для замены лампы в боковом фонаре указателя поворота выполните следующие операции.
1. Подденьте специальной пластиковой монтажной лопаткой боковой фонарь указателя поворота…
3, Поверните патрон лампы на 90* против часовой стрелки…
4. …и выньте его из корпуса фонаря 5. Выньте лампу из патрона 6. Вставьте новую лампу в патрон, а патрон в корпус фонаря. 7. Установите боковой фонарь указателя поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре выполните следующие операции. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи,
3. Отожмите держатели 4. …и снимите заднюю крышку фонаря в сборе с патронами ламп.
5. Слегка вдавите в патрон лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона. 6. При установке новой лампы выст на цоколе лампы должны попасть в прореа в патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора по часовое стрелке. 7. Установите фонарь в порядке, обратном снятию.
Комплектация и спецификация: Противотуманные фары (левая + правая), блок.
Cмотреть: ✓ Обзор ✓ Характеристики ✓ Наличие ✓ Описание
Комплектация: Гибкие светодиодные реснички в силиконовых трубках — 2 шт. по.
Cмотреть: ✓ Обзор ✓ Характеристики ✓ Наличие ✓ Описание
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Снятие переднего и заднего бамперов на Рено Дастер, инструкция замены обвесов Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери. Спрашивайте, я на связи!
Руководства по ремонту
Встроенный радиоприемник позволяет принимать радиостанции в диапазонах ультракоротких, средних и длинных волн. Для записи частот используется 6 клавиш, размещенных на нижней части фронтальной поверхности корпуса. В конструкции головного устройства предусмотрен приемник сигналов RDS, которые отображаются на экране или транслируются через колонки акустической системы.
Встроенный проигрыватель компакт-дисков оборудован декодером, позволяющим прослушивать композиции стандарта MP3. Штатная магнитола рено дастер распиновка магнитоле имеется специальный контроллер, включающий блокировку при отключении питания. Таким образом реализована защита от кражи, поскольку злоумышленник не сможет воспользоваться похищенным устройством. Первоначальный ввод кода выполняется на заводе-изготовителе автомобиля или перед передачей транспортного средства владельцу в дилерском центре.
Как установить На базовых модификациях автомобиля предусматривается только аудиоподготовка, дальнейшая установка магнитолы производится дилером или владельцем. Для выполнения монтажных работ потребуется отвертка с головкой Torx T, монтажная лопатка или пластиковая карточка и комплект переходников, необходимых для коммутации.
Краткая инструкция по установке оборудования: Поддеть клипсы и вынуть на себя полочку для мелких предметов, расположенную на штатном месте штатная магнитола рено дастер распиновка. К задней стенке элемента прикреплены штекеры разъема ISO, которые необходимо снять. Одеть на разъемы переходные элементы, места соединения рекомендуется защитить слоем изоляционной ленты.
Дополнительно следует проверить соответствие кабелей, имеющихся на магнитоле и в штатном жгуте проводки автомобиля.
Разместить в панели приборов металлическую монтажную корзину, которую крепят отгибанием треугольных пластин по периметру. Соединить штекеры с головным устройством, которое затем устанавливается штатная магнитола рено дастер распиновка монтажном окне.
Кстати на печатной плате где штатная микросхема усилителя крепиться к корпусу для лучшего охлаждения Думаю что понял? Лезем в блок предохранителей и вытаскиваем предохранители 28 и Ждем минуты 2, примерно.
Распиновка магнитолы Renault Duster I
Вставляем предохранители на место: История появления предыдущей прошивки. Магнитола сама найдёт прошивку, скачает её за пару минут и перезагрузится. Имейте под рукой код магнитолы который вам должен был дать дилер при продаже Дастера.
Сообщение от Бертони Сегодня у дилера. Как я уже писал, дилер пригласил меня на прошивку штатной магнитолы. С блютусами автомобилей других моделей проблем с соединениями не возникает. Есть возможность выбирать динамики в любой последовательности. А видите белую точку на дисплее, на каждом дисплее. Это точка особая, нажимаем на нее, и выходит горячее штатная магнитола рено дастер распиновка Настройки, назад, все запущенные приложения, Домашняя страница, клинер.
А самое главное — это самый верхний пункт. Он тушит дисплей полностью. Включить его можно тапом.
Когда подключаем смартфон по блютус, есть возможность пользоваться благами цивилизации, как громкая связь, штатная магнитола рено дастер распиновка телефона на мультируле, а также можно скачать и использовать приложение для подключения к CAN тестеру автомобиля.
Также сразу из коробки работает навител. Холодный старт порядка полминуты. Есть штатная программа для теста спутников.
Музыку мы может прослушивать через приложения радио или через плеер. Плеер может управлять музыкой с подключенного по БТ смартфона. Интернет можно раздать со смартфона, прием WiFi добротный. Я, к примеру, нужное мне ПО скачиваю просто стоя рядом с домом и присоединившись к WiFi домашнего интернета.
Файлы в таком же разрешении SD карты тоже легко просматриваются.
Исследуем кузов
По углам багажного отсека располагаются муфты из резины. Если они есть – хорошо, удалите из них заглушки. Вместо муфт могут присутствовать «овалы» (см. фото). И тогда появляется свобода выбора: можно сверлить «овал» или сверлить кузов ( кстати оцинкован).
Готовим авто к монтажу проводки
Для подключения проводки фаркопа на Рено Дастер хватило бы и одной муфты. Но тогда надо было бы вести шнур через всю нишу – от одной стороны к другой. Обычно стремятся вывести проводку наружу. И поэтому число муфт равно двум.
Провод или жгут будет идти к розетке от левого фонаря и от правого. С каждой стороны для этих целей предусмотрено окно – оно находится возле разъёма.
Окошки по центру фонарей
Сам разъём через окно можно вытащить, отключив его от модуля фонаря. И вот, почти к каждой из клемм каждого разъёма надо суметь припаять шнур.
Замена задних фонарей Рено Дастер на рестайлинговые
Для замены задних фонарей предыдущей версии на Renault Duster с 2010 года на фонари нового варианта от Рено Дастер 2015 года нам потребуется только маленькая отвертка или шило. Расположение проводов в правом и левом фонарях различаются, для каждого своя схема!
Откручиваем рукой специальные винты крепления фонарей, их по два на каждый фонарь:
Снимаем фонарь, отщелкиваем разъем:
В месте, как показывает стрелка, отгибаем защелку и открываем разъем:

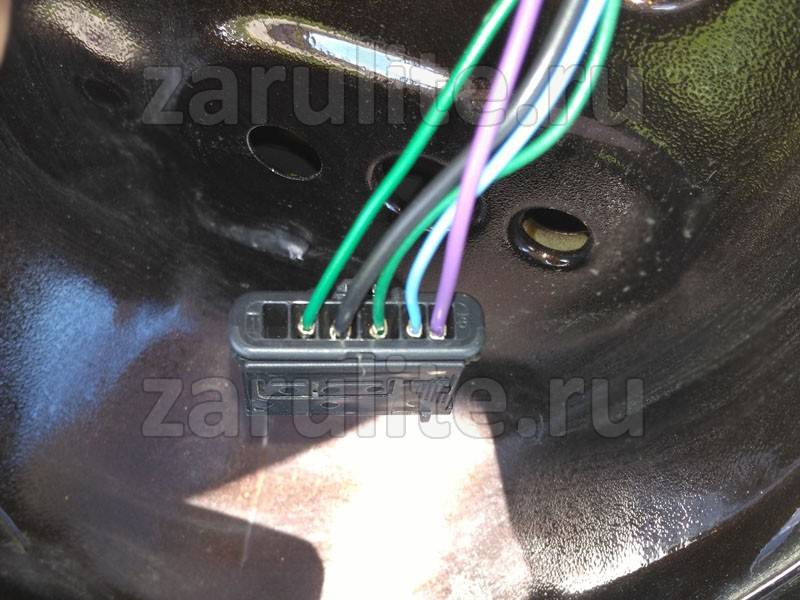

Расположение проводов для подключения старых фонарей:
Отверткой или шилом по очереди отгибаем лепестки разъема и вытягиваем провода:
Переставляем провода в разъеме для получения следующей последовательности:
Вариант расположения проводов для подключения новых фонарей:
Вставляем разъем в фонарь и прикручиваем его на место:
С правым фонарем проделываем всё аналогично, только последовательность проводов своя:

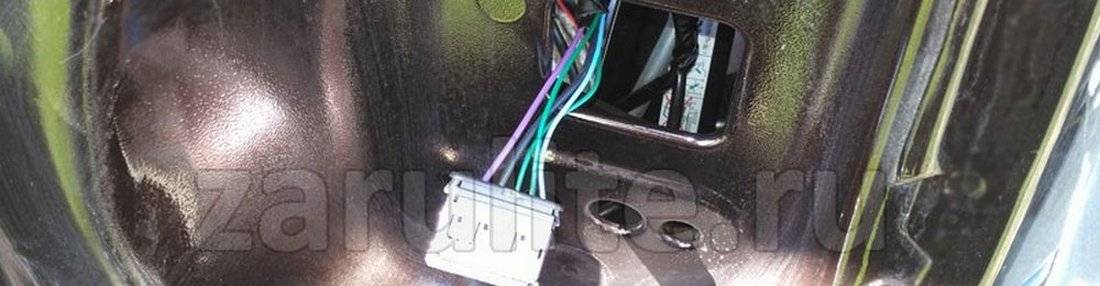

Изначальное расположение проводов для старых фонарей:
Расположение проводов уже под новый фонарь:

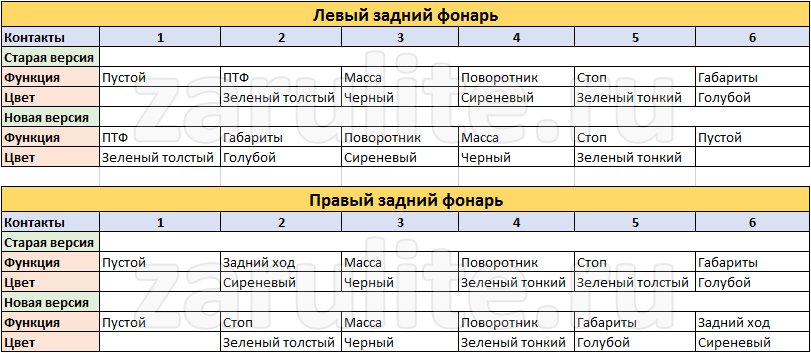

Сводная таблица контактов:
Задний противотуманный фонарь (в левом фонаре) в данном случае светит белым. Необходимо заменить лампу на красную. Я задней противотуманкой не пользуюсь, поэтому при необходимости включаю ее в дополнение к свету заднего хода, так светлее парковаться
Задние фонари от Polo рестайл 2015 — бортжурнал Volkswagen Polo Sedan Изумруд 2013 года на DRIVE2
Название говорит само за себя — новые свежие фонари, которые я так долго ждал с момента первых публикаций рестайлового Polo в сети.Если серьезно — надоела корма всех Поло седанов с одним рисунком габарита, рестайл же смотрятся повеселее, а в тёмное время так тем более.Поиски фонарей и ожидание затянулось на пару недель. По своим каналам достать не получилось — пришлось заказывать в Автодоке, который постоянно ставил отказы и тд. и тп… но как итог доставили мне оба фонаря с разницей 2-3 дня. Новые фонари также как и старые — Индийские.
Задние фонари от Polo рестайл 2015
Задние фонари от Polo рестайл 2015
Задние фонари от Polo рестайл 2015
Модернизация левого рестайл фонаря
ДО — ПОСЛЕ
Задние фонари от Polo рестайл 2015
Задние фонари от Polo рестайл 2015
Задние фонари от Polo рестайл 2015
Задние фонари от Polo рестайл 2015. Освещение ламп заднего хода.
Куплено в магазине Autodoc Уфа6RU945095L — Фонарь задний левый (5426р.)
6RU945096J — Фонарь задний правый (5542р.)
Рено дастер проводка для задних фонарей
Не нашёл подходящую тему, если что, перенесите пожалуйста
В жгуте около заднего левого фонаря (фара с ПТФ) есть провод на лампу ЗХ или надо тянуть от правого фонаря? Если есть, то какого цвета?
Подробнее
| Онлайн: |
| Был(а): 02 ноя 2021 08:36 |
| Имя: Алексей |
| Адрес: г. Кострома |
| Автомобиль: 1,5 Dci 109 л.с. |
Антон, привет, по моему отдельного провода там нет.
ты ведь собираешься использовать ПТФ как задний ход? просто протяни провод.
Подробнее
| Онлайн: |
| Был(а): 31 мая 2020 23:52 |
| Имя: Антон |
| Адрес: Иваново |
| Автомобиль: Lada Vesta АМТ |
Спасибо. Буду тянуть. Стал ездить по ночам много и понимаю, второго фонаря не хватает. Буду переделывать и ставить отдельно ПТФ.
———- Добавлено в 18:16 ———- Предыдущее написано было в 18:07 ———-
Где глянуть цветную схему можно? Чтобы не методом тыка.
Подробнее
| Онлайн: |
| Был(а): 06 фев 2022 19:10 |
| Адрес: Столица «россиян» |
| Автомобиль: Kia Ceed JD2018 |
Подробнее
| Онлайн: |
| Был(а): 16 мая 2016 14:23 |
| Имя: Александр |
| Адрес: Егорьевск |
| Автомобиль: RENAULT DUSTER 2.0 4WD «КОМПАС» |
Не нашёл подходящую тему, если что, перенесите пожалуйста
В жгуте около заднего левого фонаря (фара с ПТФ) есть провод на лампу ЗХ или надо тянуть от правого фонаря? Если есть, то какого цвета?
Источник
Задние фонари от Polo рестайл — бортжурнал Volkswagen Polo Sedan Reflex-ный Comfortline+ 2011 года на DRIVE2
Многие уже знают о том, что на рестайловый поло ставят обновленные задние фонари. Мне они понравились с момента выхода обновленного поло, поэтому сразу решил, что я себе обязательно такие поставлю. После долгих поисков наконец то подвернулся вариант и я сразу им воспользовался. За помощь в приобретении выражаю благодарность Артему (bathead).При установке вылез один нюанс, может быть это только у меня одного, хотя странно, что ни кто не писал о нем. Заключается он в следующем
Когда поставил новые фонари, обратил внимание, что фонарь сидит не совсем как положено и присутствует зазор между фонарем и кузовом
Решил разобраться в чем дело. Когда снял фонарь, то стало ясно из-за чего он образуется. На новых фонарях есть небольшие ребра, которые в свою очередь отсутствуют на старых. Они упираются в кузов, слегка перекашивают фонарь и не дают ему встать на место как положено. )
Взял ножик и срезал часть этого ребра.
После доработки все встало на свои места. За фото извиняюсь, авто не совсем после мойки.))
Номера фонарей:
6RU945095L — левый
Цена вопроса: 8 500 ₽ Пробег: 66800 км
Описание для до рестайлинговых
Блок под капотом
Общая фото — схема
Описание предохранителей
| F1 | Не используется |
| F2 | Не используется |
| F3 (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4 (15) | Цепь электромагнитной муфты компрессора кондиционера |
| F5 (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6 (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7 (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8 (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9 (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10 (80) | Силовые цепи реле включения электрообогревателя салона |
| F11 (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя
Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Схема
Расшифровка
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электростеклоподъемников задних дверей |
| F14 (30) | Цепи электросткпоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
Замена заднего фонаря Дастер
- Отвернуть две гайки крепления фонаря
- Снять фонарь с автомобильного кузова
- От разъема фонаря отсоединить колодку проводов, нажав на фиксатор
- Отжать пять защелок при помощи отвертки
- Снять держатель с расположенными на нем лампами
- Чтобы вынуть лампу сигнала торможения и габаритную лампу, необходимо нажать на нее и повернуть против часовой
- Установить на ее место новую лампу и собрать задний фонарь Дастер в обратной последовательности
- Аналогичным образом производится замена лампы противотуманного света и указателя поворота
Задние фонари Дастер представляют собой совокупность сигнальных приборов автомобиля, расположенных на задней стороне кузова. В состав задних фонарей Дастер входят габаритные фонари, указатели поворотов, аварийные сигналы, стоп-сигналы, противотуманные фары и фонари заднего хода. Все они выполняют различные важные функции в процессе эксплуатации автомобиля.
Самостоятельная замена ламп
Итак, для замены ламп нам потребуется демонтировать задний фонарь. Слева пластиковые гайки легкодоступны. Справа они находятся за пластиковым лючком.
Откручиваем два пластиковых фиксатора заднего фонаря и вытаскиваем его из кузова.
Далее отсоединяем колодку проводов идущую к фаре, нажимаем на фиксатор и убираем колодку в сторону.
Плата с лампами держится на 5 защелках, которые следует по очереди отсоединить и снять плату
Чтобы снять лампу необходимо нажать на нее и повернуть против часовой стрелки. Меняем все необходимые лампы и производим сборку в обратной последовательности.
Если устанавливается обычная лампа вместо светодиодной, требуется проверить ее работоспособность. Дело в том, что у светодиодной лампы P21W или P21/5W имеют полярность и не на всех автомобилях нормально работают.
Чтобы снять правый задний фонарь потребуется открыть лючок расположенный в нише и открутить так же две пластиковые гайки крепления.
Предохранители в Renault Duster, как и в любом другом авто, — это основа защиты бортовой электросети от коротких замыканий. Когда они перегорают, то перестает работать электроприбор, в цепь которого они включены. Эта статья расскажет о том, где они находятся в рестайлинговой версии Renault Duster HS, производимой в 2015—2021 годах, о схемах расположения и расшифровке назначения каждого элемента.
Передняя и задняя оптика с обновленного Duster на дорестайл
Для замены фар Рено Дастер первого поколения на обновленную оптику понадобится дополнительно приобрести два реле и лампочку в ПТФ сзади. Артикул реле на 12 В и 20 А – 7700414484, и лампы ПТФ с одним контактом производства Philips – 12088 cp. Также в задние фонари Renault Duster в качестве противотуманки можно установить светодиодную лампу Philips P21W LED 21W. Ее каталожный номер 12839REDB1.
Далее представлены артикулы оригиналов обновленных блок-фар:
- 260606709R (номер для России 676512139) – левая спереди;
- 260105828R (676512140) – правая спереди;
- 265550368R (676650017) – левая сзади;
- 265504304R (676650018) – правая сзади.
Установка новых фонарей сзади Renault Duster требует изменения распиновки в питающих колодках. Далее представлена схема изменения шести старых контактов в колодке по отношению к новым:
- 1 – не задействован – 1
- 2 – задний ход, провод сиреневого цвета – 6
- 3 – масса, черный – 3
- 4 – указатель поворота, зеленый тонкий – 4
- 5 – стоповые огни, зеленый толстый – 2
- 6 – габариты, голубой – 5;
- 1 – не задействован – 1
- 2 – противотуманка, зеленый тонкий – взамен контакта с задним ходом;
- 3 – масса, черный – 4
- 4 – указатель поворота, сиреневый – 3
- 5 – стоповые огни, зеленый толстый – 5
- 6 – габариты, голубой – 2.
Возможные причины
Если лампы заднего хода не включаются при переходе на заднюю передачу, будь то механика или автомат, нужно искать причину.
Свет обязательно должен гореть. Это не только приведет к штрафу, но и станет возможной причиной серьезной аварии или ДТП.
- Неисправность датчика. Он же выключатель заднего хода, концевик или лягушка. Этот контроллер достаточно надежный и долговечный. Но все равно исключать вероятность его поломки нельзя. Особенно, если в машину приходился удар сзади, разбивалась фара и менялись фонари;
- Сгоревшая лампочка. А может все до безобразия банально. Лампочка со временем израсходовала свой ресурс, а потому уже не работает. Ее придется заменить;
- Предохранитель. Также сигнал может пропасть, если перегорит отвечающий за эти фонари датчик. Это плавкая вставка, которая выгорает при превышении допустимого напряжения. Поскольку этот предохранитель отвечает сразу за несколько приборов в большинстве авто, параллельно с задним ходом могут не гореть и другие лампы, подсветка приборной панели и пр.;
- Обрыв в электроцепи. Тут могут обломаться пины, перетереться провода и не только;
- Окислы и коррозия. Образуются в местах, где соединяются контакты цепи, ведущей к задним фонарям;
- Контакт массы. Если масса плохая, задний ход может не функционировать. Это также одна из причин, почему не горят стоп-сигналы на автомобиле.
В отличие от ситуации, когда лампа горит постоянно, здесь потенциальных причин значительно больше.
Но все же наиболее частой является именно выход из строя выключателя заднего хода. Его еще называют лягушкой.
