Цена двигателя Renault K7M нового и бу
| Минимальная стоимость | 25 000 рублей |
| Средняя цена на вторичке | 40 000 рублей |
| Максимальная стоимость | 60 000 рублей |
| Контрактный мотор за рубежом | 500 евро |
| Купить такой новый агрегат | 120 000 рублей |
| Состояние: | Б У |
| Комплектация: | двигатель в сборе |
| Рабочий объем: | 1.6 литра |
| Мощность: | 75 л.с. |
* Цена на данный двигатель указана справочно
Видео о капитальном ремонте как раз такого мотора
Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.
Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.
Источник
Функция клапанов
В системе ДВС одними из важных элементов являются выпускные и впускные клапаны. Благодаря им в камеру сгорания происходит подача топлива и уход отработанных газов в выхлопную систему. Практически весь рабочий цикл клапан закрыт, а открывается он не надолго. Этим элементы должны соответствовать определённым требованиям, они не должны препятствовать тому чтобы продукт сгорания выходил. В открытом состоянии они свои задачи выполняют с минимальной силой трения, при этом свою функцию выполняют довольно четко и в определенный момент происходит их срабатывание. При этом чтобы в момент воспламенения смеси газ не попадал наружу из камеры, должны быть определенные зазоры.
Замена ремня ГРМ на Сандеро своими силами

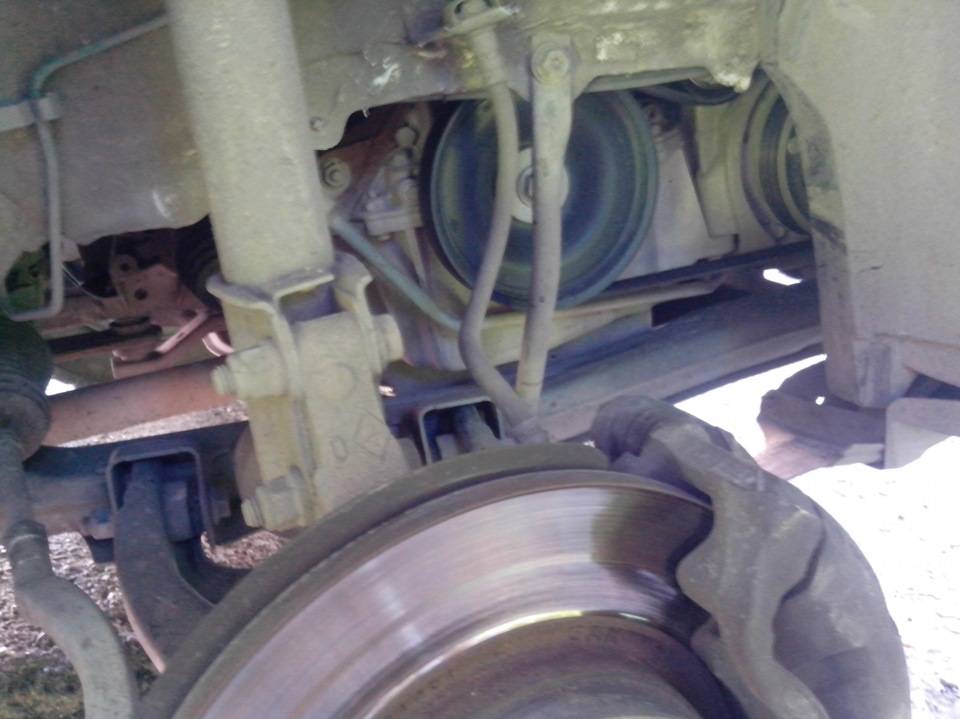

Поднимаем штатным домкратом, повыше снимаем колесо, вручную откручиваем гайку крепления правой пластиковой защиты и снимаем защиту вниз

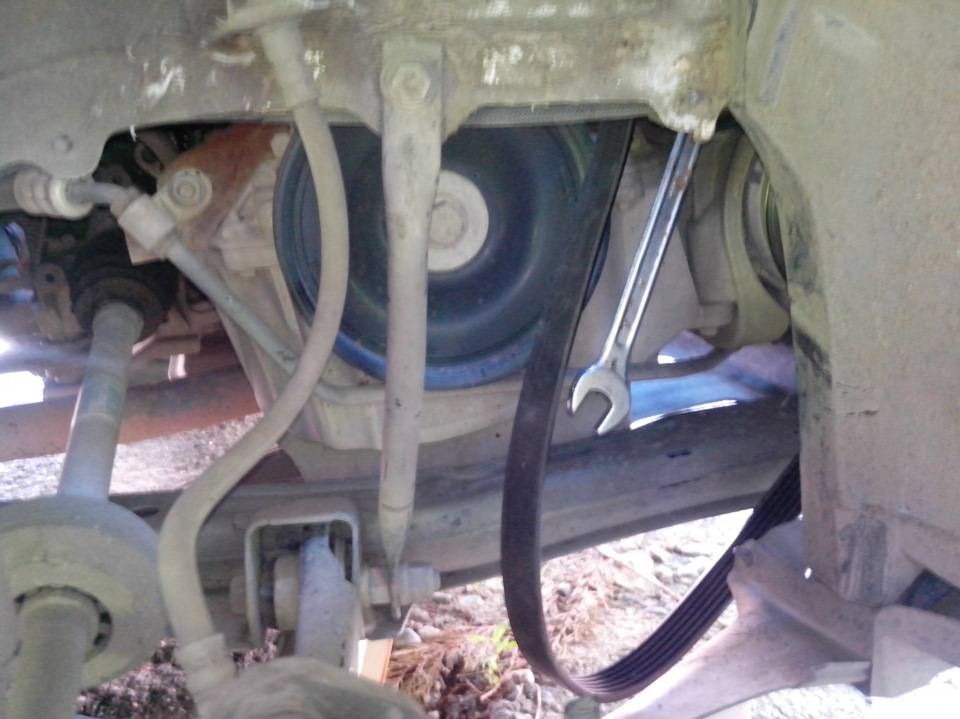

Ключом на 15 * установить ролик натяжителя ремня доп. Оборудования и снять ремень со шкива

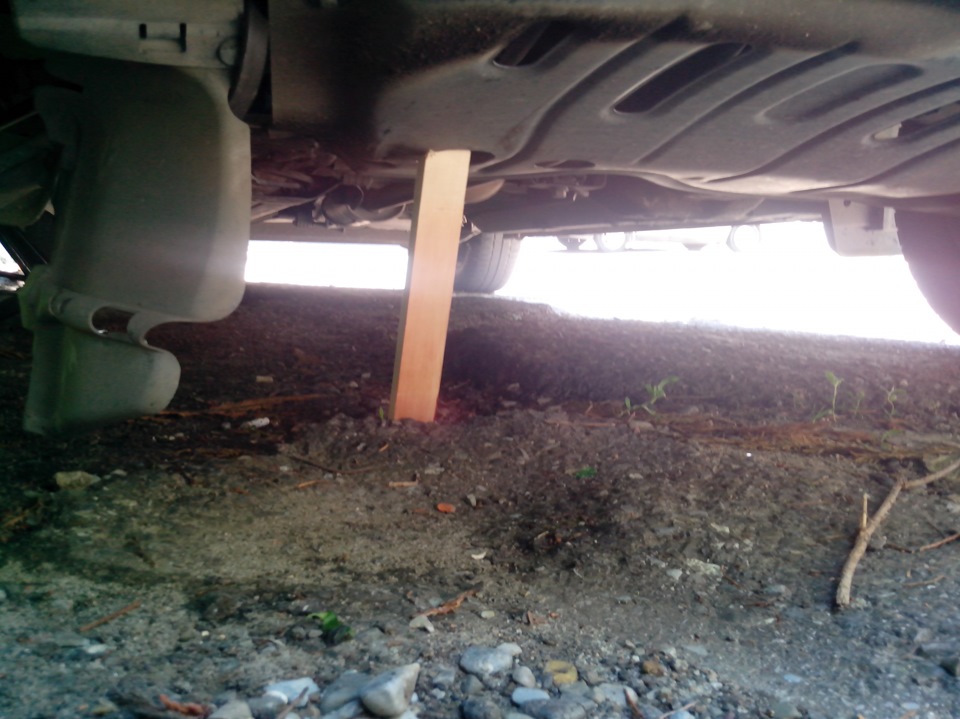

Берем деревянный брус подходящей длины и заменяем его под двигатель в отверстие в защите, где находится маслосливная пробка. Опускаем домкрат так, чтобы двигатель опирался на блок, освобождая правую опору двигателя от груза

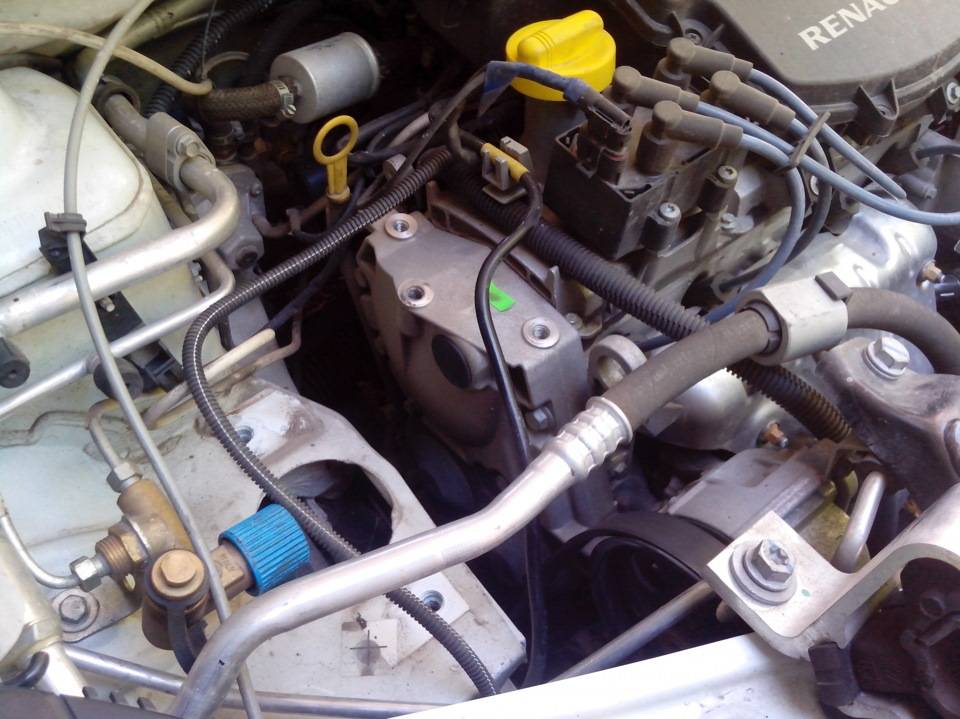

Откручиваем пять 16 * болтов и снимаем опору

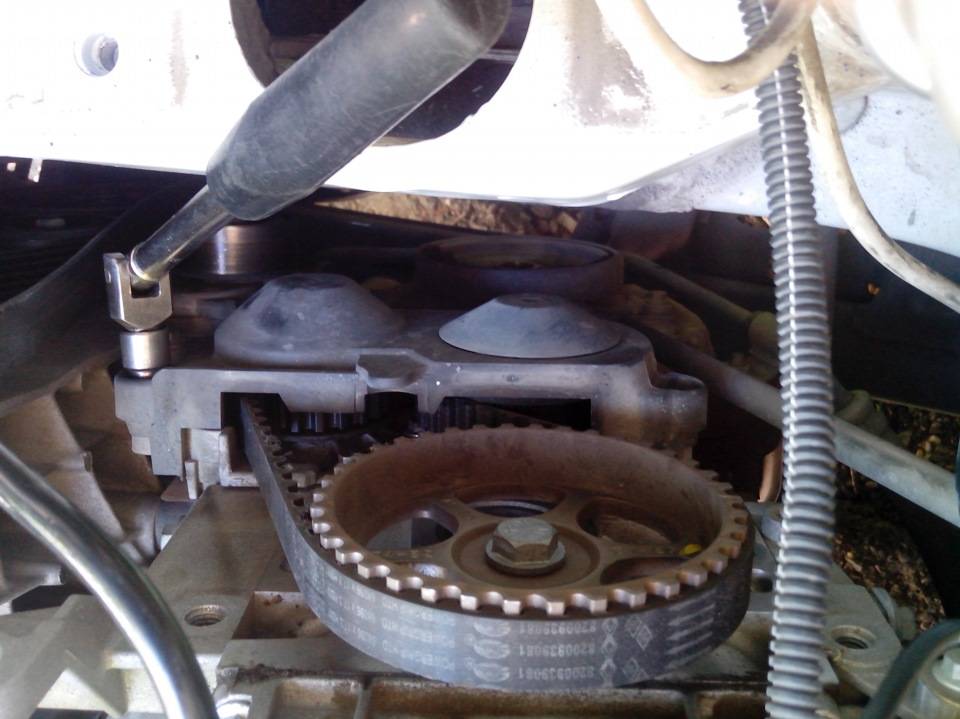

Откручиваем четыре болта 13 * и один 10 *, снимаем верхний защитный кожух

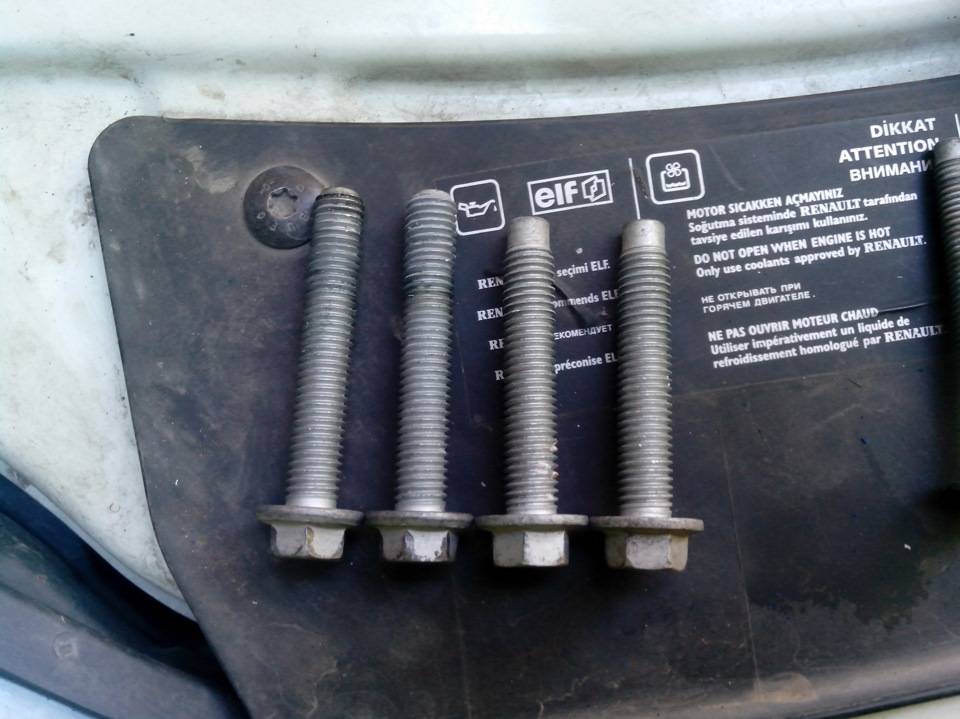

На всякий случай отметим, что верхний и нижний болты немного отличаются, нижние болты рекомендуется при установке покрыть герметиком
Закрепляем распредвал от вращения

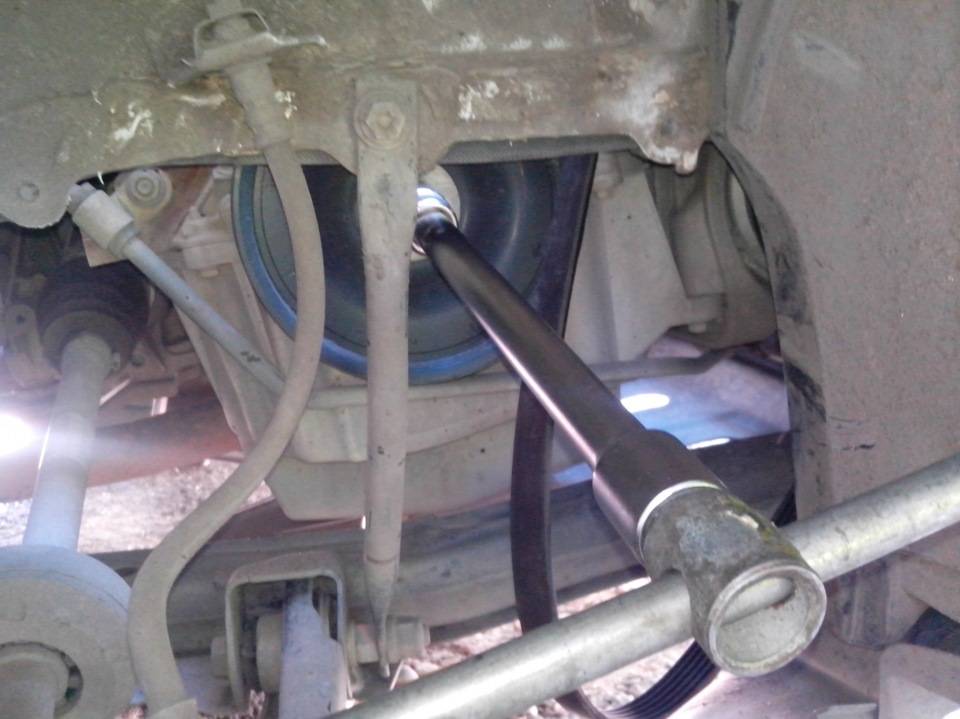

И откручиваем шкив коленвала головкой на 18
Четыре болта на 8 * и снимаем нижнюю пластиковую защиту ГРМ

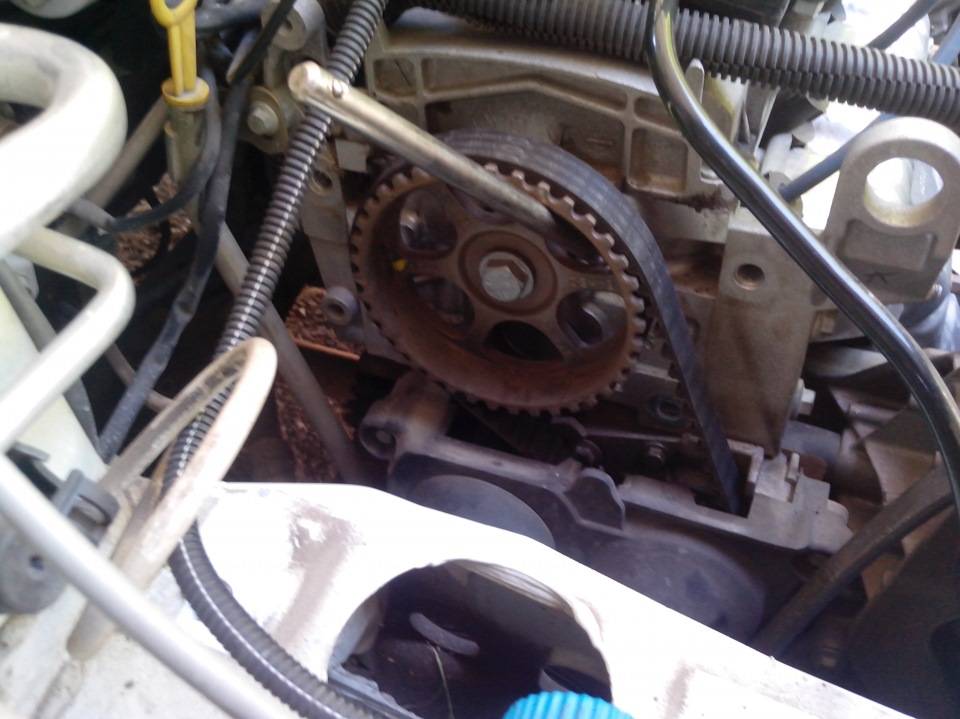

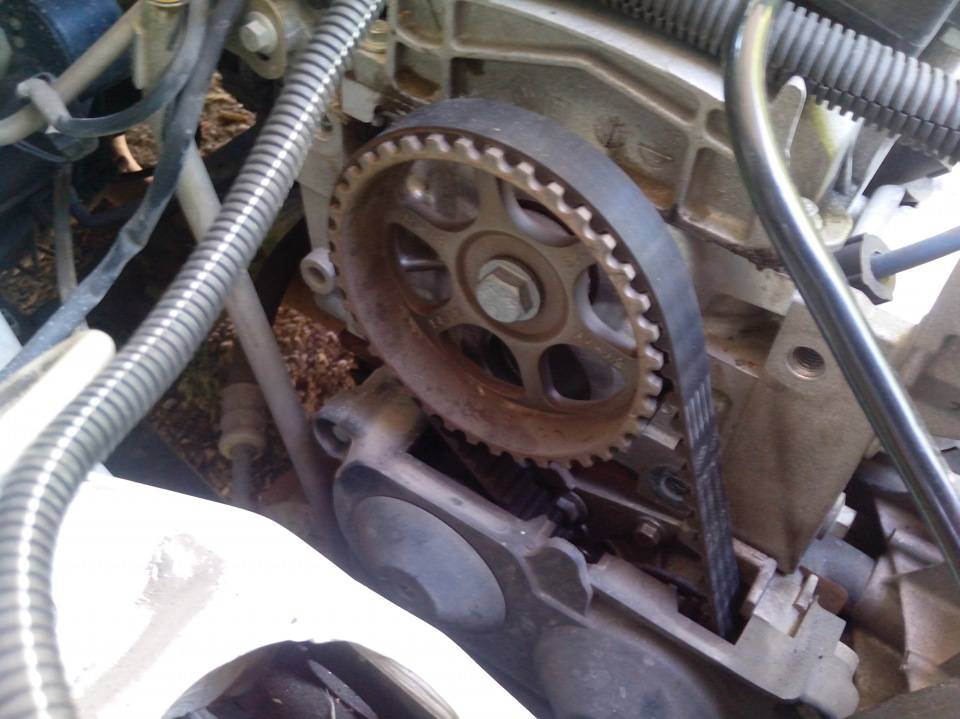

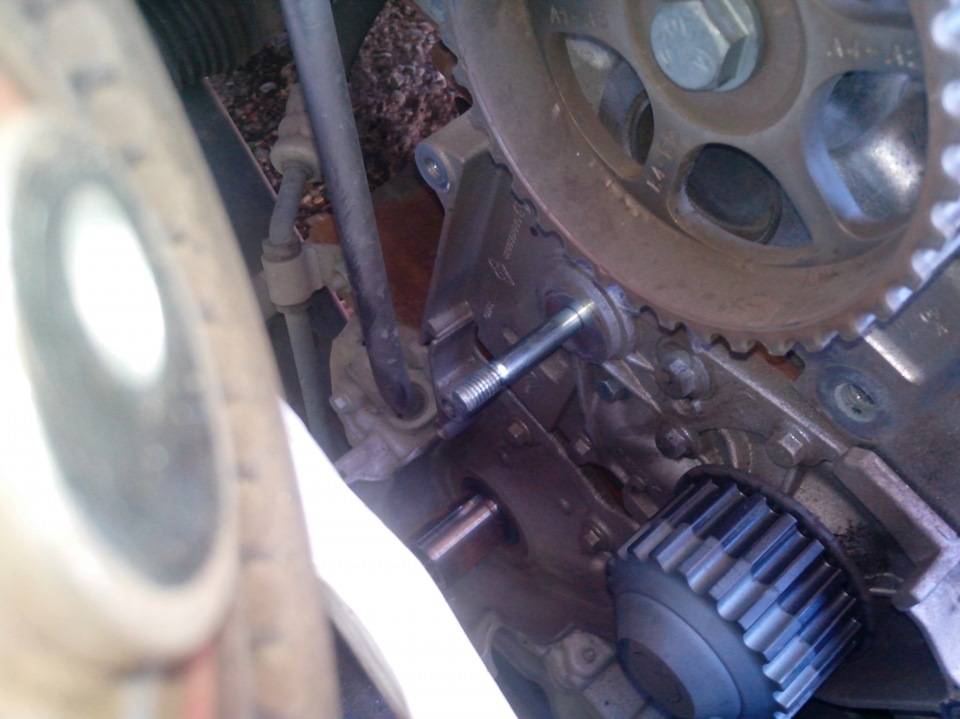

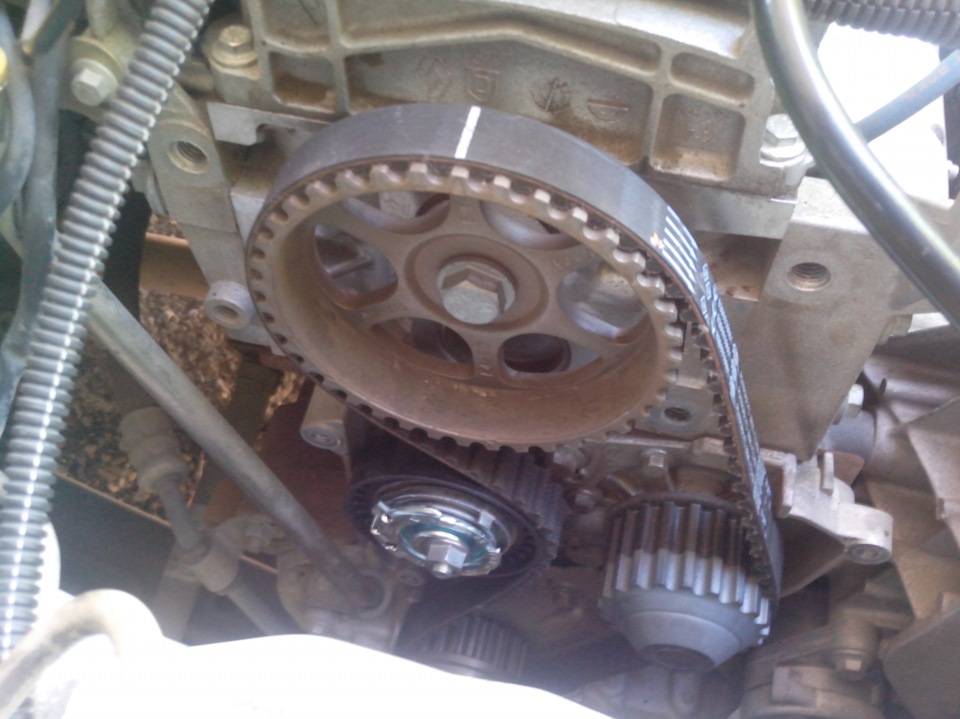

Прокрутите вал до тех пор, пока метка на шестерне распредвала не совпадет со значком дачи на колодке

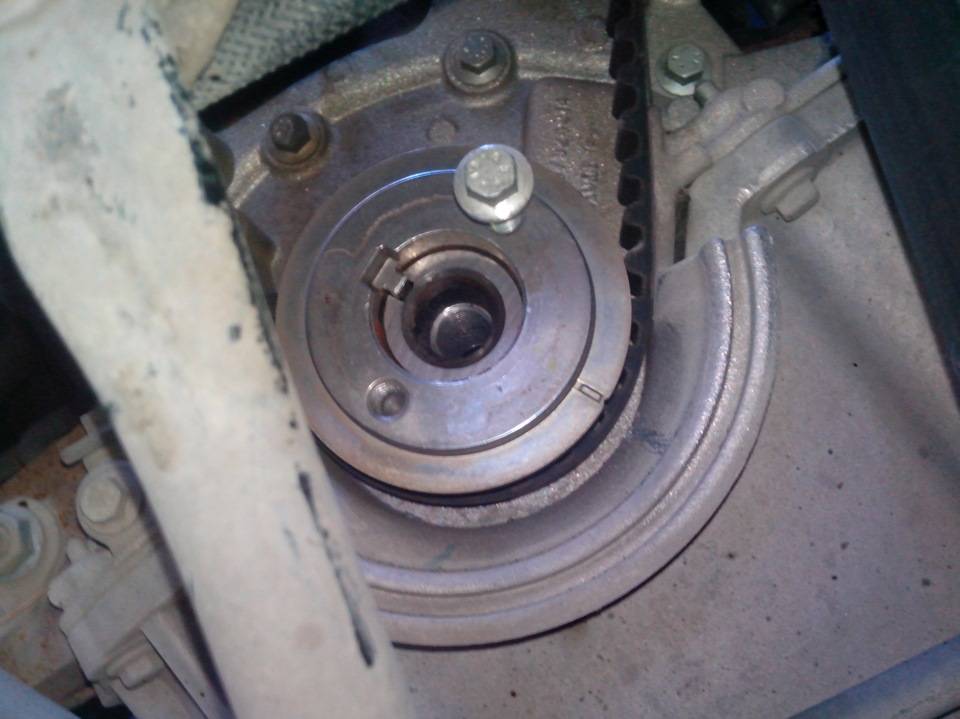

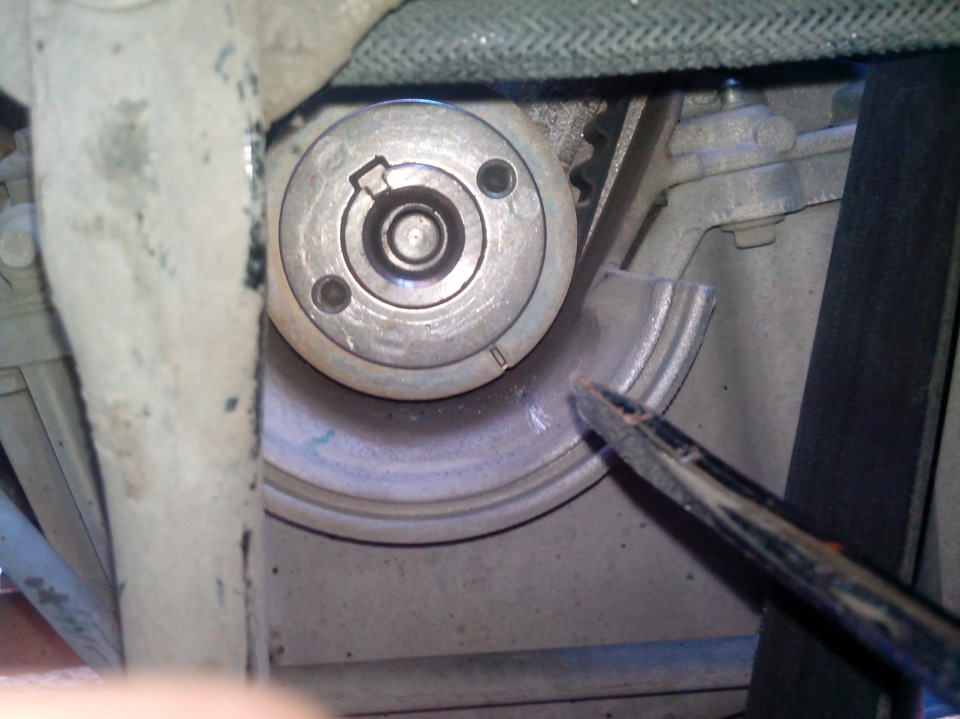

Еще есть отметина на шестерне коленчатого вала, на колодке не нашла и делал сам отверткой
Головкой 13 * ослабляем ролик натяжителя ГРМ
Снимаем ремень с шестерни распредвала и помпы

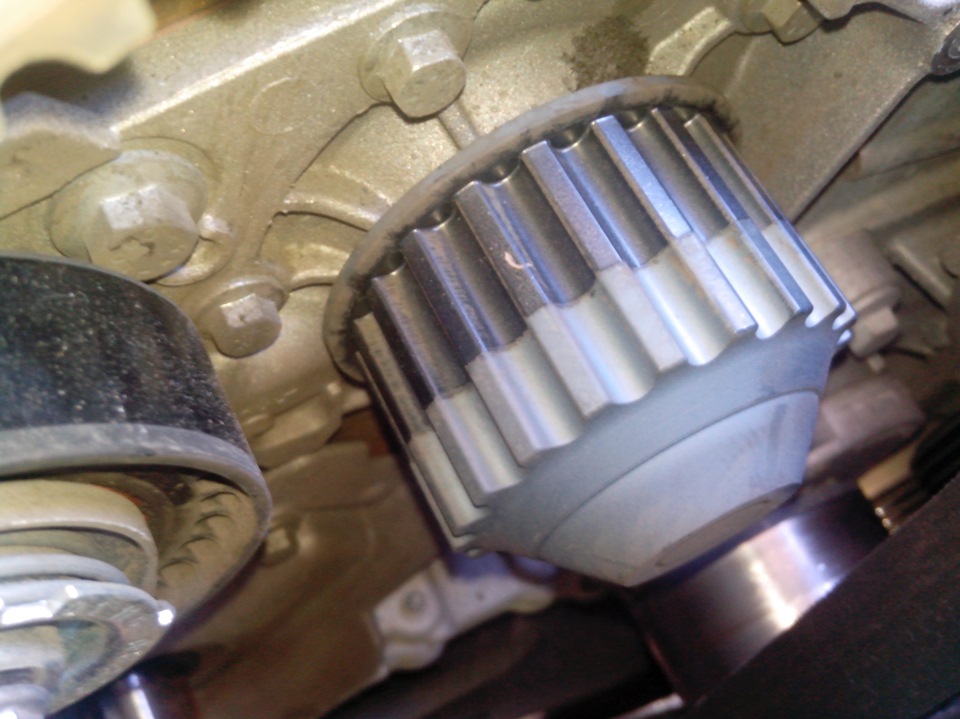

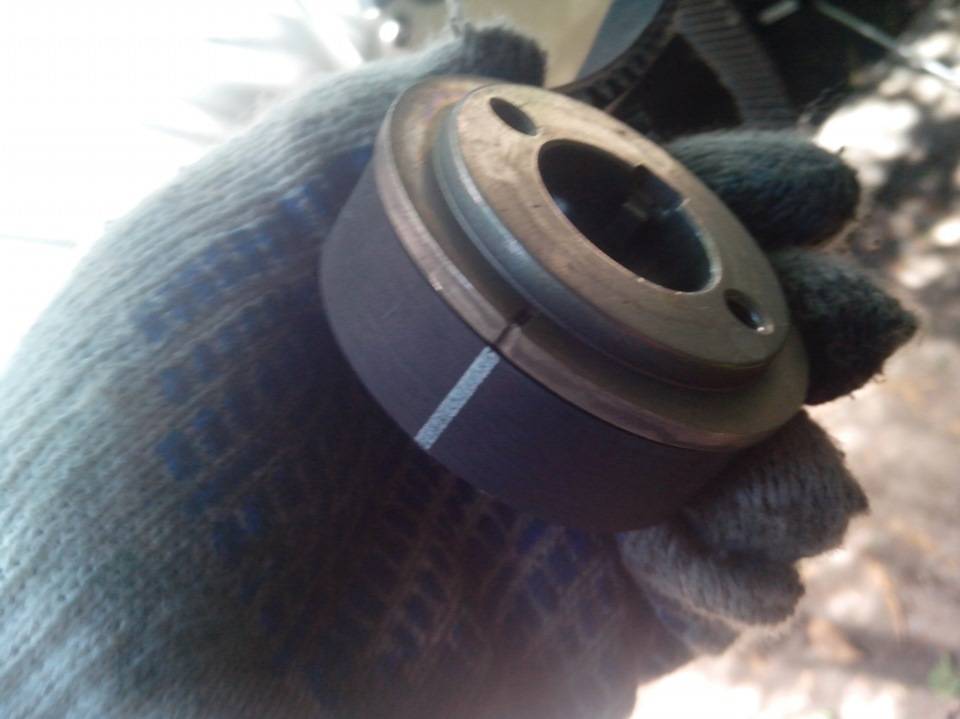

Шестерню коленвала можно снять, открутив болты из нижней защиты ГРМ и потянув за них, например плоскогубцами я начал вкручивать первый болт и сразу вытащил его, и ремень
Снимаем натяжитель ремня ГРМ

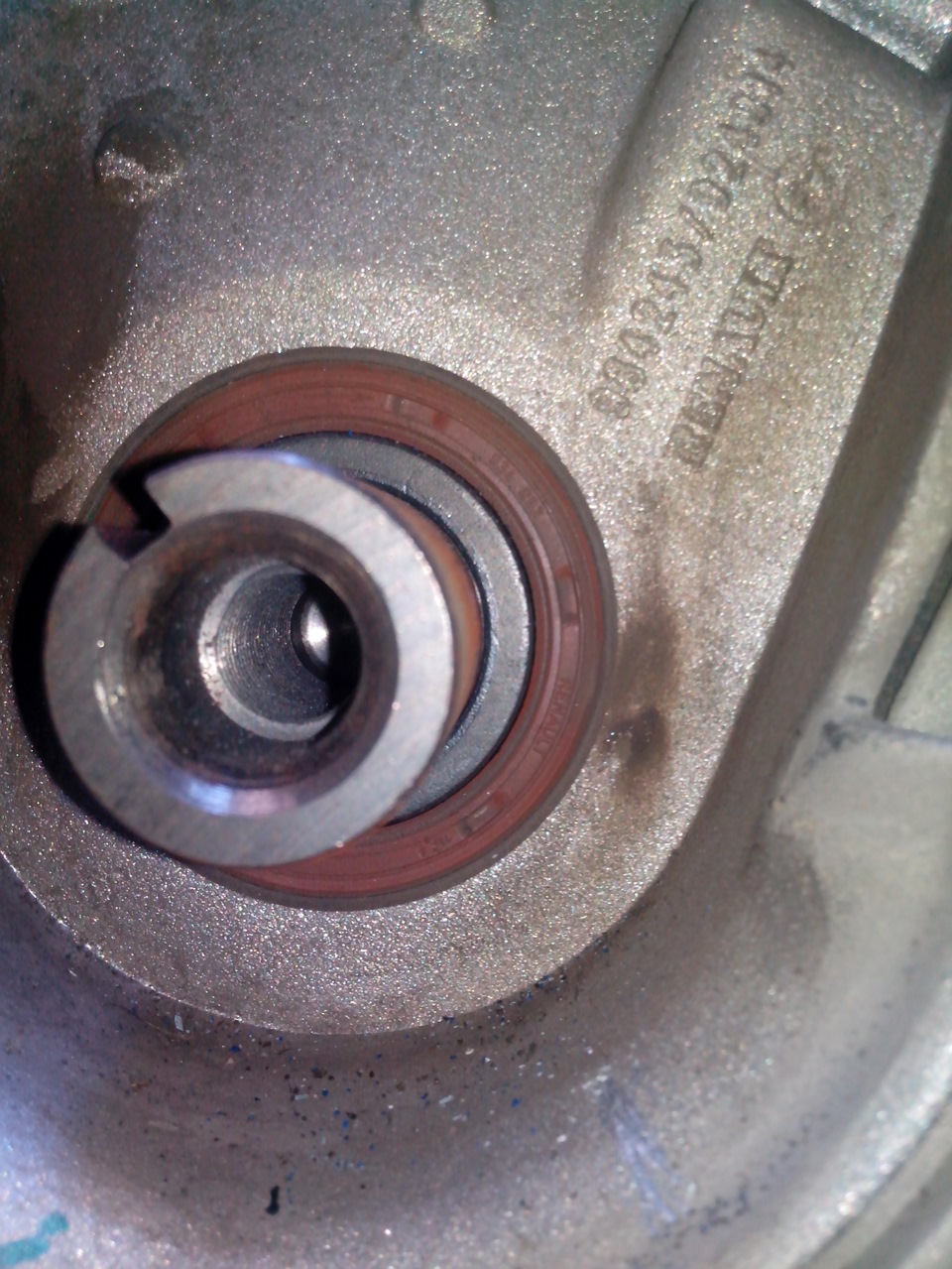

Давайте посмотрим на знаменитую болезнь Логана — течь сальника коленвала. Сальник выглядит идеально
Наблюдаем, помпу слышим, течи нет, отдачи нет, хорошо

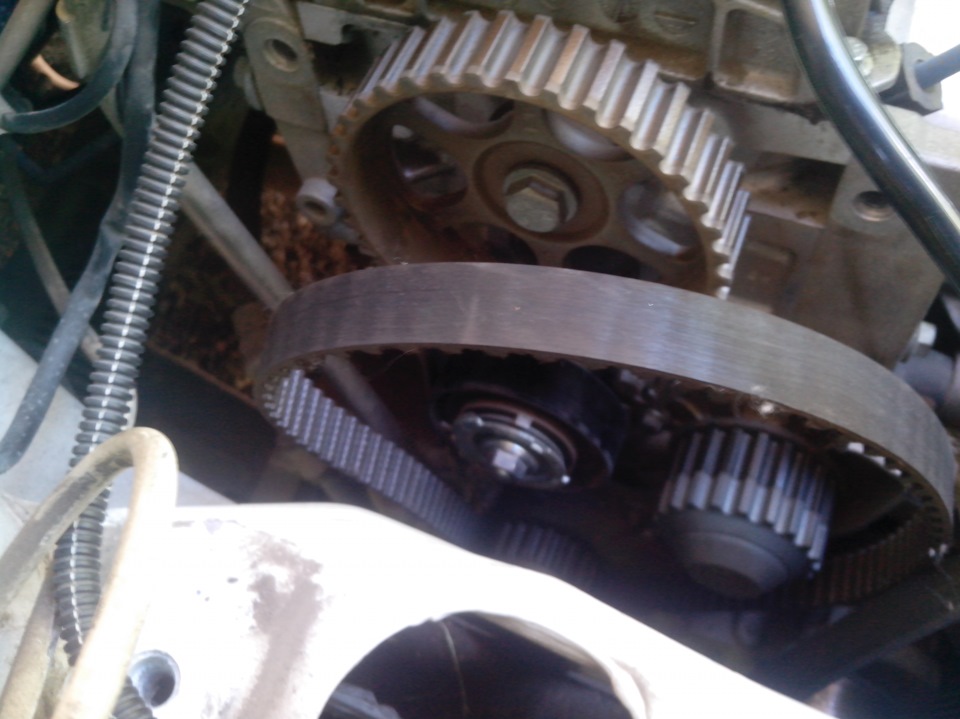

Берем новый ремень, надеваем на шестерню коленчатого вала так, чтобы полоска на ремне совпадала с меткой на шестерне и надеваем их на коленвал, по метке на шестерне и той, которую я поцарапал Отверткой
Ремень надеваем на шестерню и на насос распредвала, предварительно установив новый натяжной ролик. Вторая белая отметка на ремне должна совпадать с отметками на шестерне и колодке

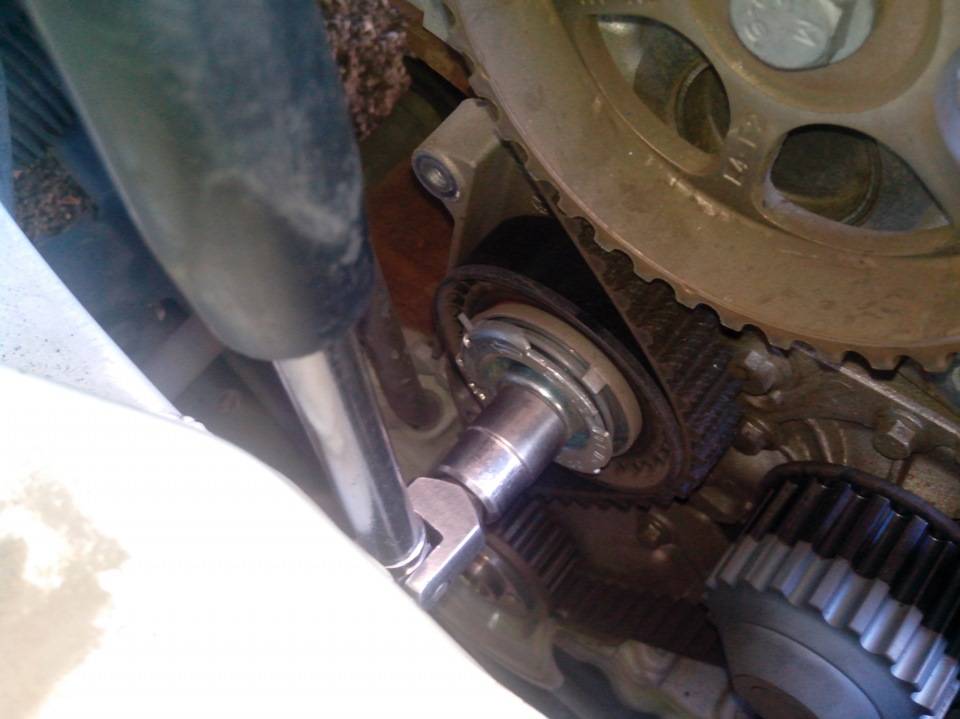

Используя гаечный ключ Torx 40, затяните ролик и зафиксируйте ролик гаечным ключом на 13.Закручиваем пару витков, чтобы отметки совпали.Прикручиваем нижнюю пластиковую защиту ГРМ на место.Ставим на место шкив коленвала.Заменяем ролики доп. Оборудования и ремень.Все собираем и радуемся.Старый ремень ГРМ выглядит неплохо, ролик немного болтается. Ремень доп оборудования тоже хорош, пара мелких трещин снаружи, ролики пощупали хорошо. Мне кажется, что набор легко достигает 90 тысяч.
Регулировка
Проверка работы клапанов должна осуществляться каждые 60 тыс километров пробега. При этом, многие специалисты СТО рекомендуют не дожидаться критичных изменений в работе а проверять их состояние каждые 30 тыс километров. Это связано с особенностями работы авто в условиях нашего климата – долгий прогрев автомобиля зимой, работа при высоких температурах в летний период, использование некачественного топлива. Для проведения диагностики потребуется наличие баллонного ключа на 10, ключа на 13, плоской отвертки и специального щупа, для того, чтобы измерять зазоры.

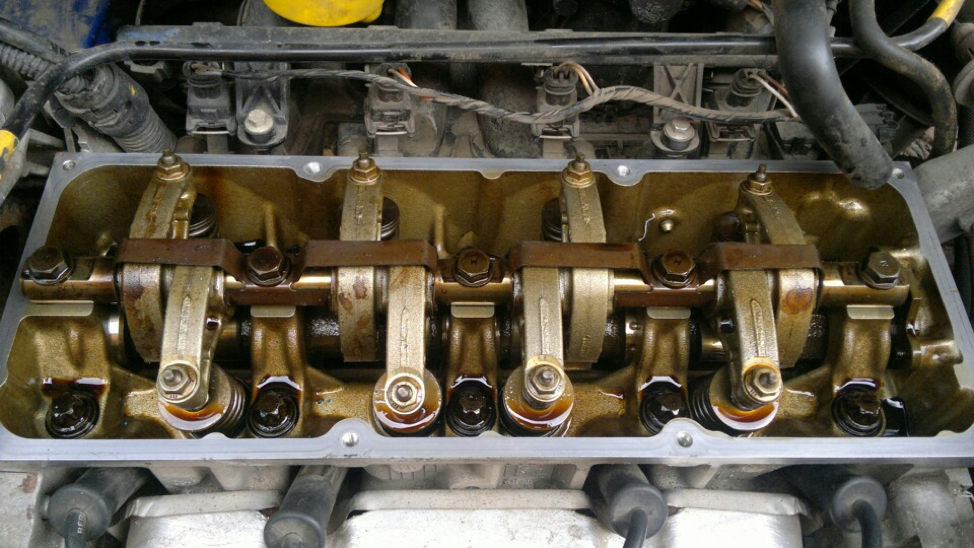

Регулировка клапанов Рено Сандеро происходит путем установки необходимого зазора между торцом рабочего стержня и специальным надстроечным болтом. Данные зазоры проектируются в заводских условиях и необходимы для того, чтобы компенсировать тепловое расширение металла.
Заводская настройка предусматривает наличие зазоров от 0,10 до 0,15 миллиметров для впускного клапана и от 0,25 до 0,30 для выпускного. Производить регулировку необходимо только на остывшем двигателе, температура которого должна быть около 20 градусов по Цельсию.
Для проведения регулировки необходимо снять воздушный фильтр, отсоединить ту часть, которой осуществляется крепление. Затем необходимо установить поршень 1 цилиндра в положение верхней мертвой точки. В этом положении все клапаны переходят в закрытой состояние, чтобы был установлен максимальный зазор.
Настройка происходит при помощи ослабления гайки болта. При этом необходимо удерживать стержень клапана пассатижами. Щуп устанавливается между регулировочным болтом и торцом клапана. После этого болт вращается по часовой стрелке, в сторону закручивания до тех пор, пока нельзя будет перемещать щуп, не оказывая сильного давления на него. После того, как необходимый зазор был выставлен он фиксируется при помощи контргайки. При этом щуп не должен быть сильно передавлен. В противном случае это может привести к неправильной центровке.
Аналогичный образом осуществляется регулировка третьего, четвертого, затем второго цилиндра. Работу необходимо производить именно в такой последовательности, поскольку именно так работает механизм ГРМ.
Описание устройства мотора К7М 1.6 литра 8v
В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.
В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.
Онлайн-мануал для этого двигателя вы можете найти тут
Много полезной информации выложено в Club-Renault.ru
Рено Логан регулировка клапанов

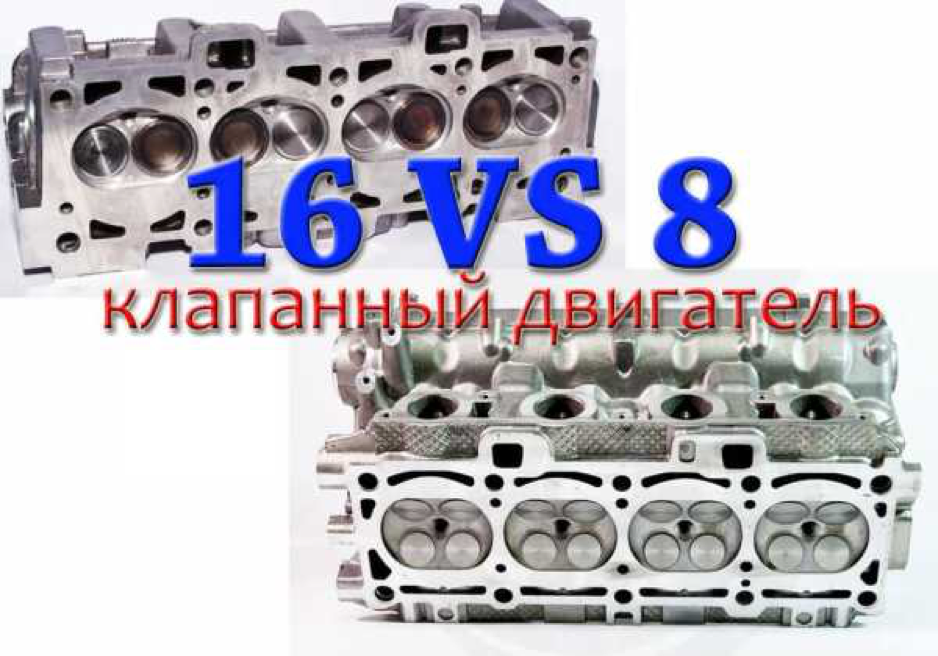

На седан Рено Логан может устанавливаться двигатель на 8 клапанов и на 16. Тем самым, объем варьируется либо 1.6 и 1.4 л. Оба типа мотора достаточно надежны в эксплуатации, о чем говорят отзывы автомобилистов. При этом, следует помнить, что периодически должна выполняться регулировка клапанов. Данная процедура направленна на нивелирования ненормативных зазоров в клапанном механизме, которые образовались в результате расширения металлов из-за высоких рабочих температур. При этом регулировка клапанов – выполнение ряда технологических допусков. Она производится между регулировочным болтом и стержнем приводной части.
При возникновении отклонений от стандартов, предписанных в техническом паспорте автомобиля Renault Logan, происходит повышенный износ комплектующих. Кроме того, появляется ряд предпосылок, которые свидетельствуют о необходимости проведения ремонтных работ конкретной категории. Самым существенным намеком на ремонт является нехарактерное постукивание в подкапотном пространстве при работе на холостых оборотах.
Вследствие того, что возник ненормативный зазор между деталями, наблюдается снижение мощности. Связано это с недостаточным количеством подаваемой горючей смеси в цилиндры. Такие проблемы могут случиться одинаково на моторах 1.4 и 1.6.
Настройка работы
Средняя периодичность осуществления регулировки клапанов силовых агрегатов Рено должна составлять около 60 тыс. км общего пробега. При этом многие ведущие специалисты станций технического обслуживания склоняются к еще меньшему показателю – 30 тыс. км пробега. Для работ подобного типа потребуются такие инструменты, как пассатижи, баллонный ключ на 10 и рожковый ключ на 13, а также плоская отвертка и комплект специальных щупов для регулировки зазоров.
Сама настройка заключается в регулировке зазоров между торцом рабочего стержня самой детали и болтом, предназначенным для ее настройки. Такие зазоры изначально предусмотрены конструкцией для компенсации теплового расширения металла.
Регламентированные показатели расстояния для впускного ряда составляют 0,10 – 0,15 мм, а для выпускного в диапазоне от 0,25 до 0,30 мм. Настройку необходимо выполнять на остывшем двигателе, температура которого ориентировочно составляет +20 градусов Цельсия.
На первом этапе нужно снять крышку картриджа воздушного фильтра, вынуть сам фильтр и демонтировать нижнюю часть корпуса воздушного фильтра, который удерживается на четырех болтах. Поршень 1-го рабочего цилиндра необходимо переместить в так называемое положение верхней мертвой точки такта сжатия. Таким образом, клапаны этого цилиндра будут в закрытом положении, а показатели зазоров будут максимальными.
Затем производится ослабление гайки болта настройки одновременно удерживая стержень клапана пассатижами. После нужно вставить плоский щуп необходимой толщины между регулировочным болтом и торцом клапана. Сам болт необходимо вращать по часовой стрелке до тех пор, пока щуп нельзя будет перемещать без небольшого давления на него. Выставив необходимый зазор необходимо зафиксировать его. Для этого, придерживая регулировочный болт, затягивается контргайка
Таким же образом регулируются детали третьего, четвертого и второго цилиндров соблюдая указанную последовательность. Окончательная сборка осуществляется в обратном порядке, с обязательной ревизией состояния приводных ремней и других деталей двигателя Рено.
Регулируем клапана на Рено Сандеро и Сандеро Степвей
Клапаны на Рено Сандеро в двигателях внутреннего сгорания являются очень важными компонентами, которые регулируют процесс попадания топливно-воздушной смеси в камеру сгорания и своевременный вывод отработанных газов в выпускной коллектор.
Периодически в автомобилях Рено Сандеро 16 клапанный двигатель требует регулировки или замены клапанов. Это может быть связано в том числе и с поломкой гибкого привода ГРМ. В основном это происходит после обрыва ремня, или повреждении одного из его зубьев. Причем у двигателей такого типа гораздо выше шанс повреждений, чем 8-клапанных. Это связано с особенностями его конструкции.
Кроме этого причиной повреждения клапанов может стать их прогорание. Это происходит при частом перегреве и использовании некачественного топлива. Рено Сандеро 8 клапанов более неприхотлив в плане эксплуатации. Здесь играет большую роль расположение этих элементов. Клапаны у таких двигателей наиболее сильно утоплены в крышку и при разрыве ремня хода поршня недостаточно для того, чтобы нанести им механические повреждения.
Чтобы произвести замены данных деталей необходимо обеспечить доступ к головке цилиндров. Сделать это можно открутив 4 болта, затем отсоединить крышку блока цилиндров. Перед этим необходимо снять воздушный фильтр, чтобы он не мешал проведению работ. Сами детали удерживаются в блоке при помощи контргаек и болтов.
Замена деталей довольно сложный процесс, который требует наличие специальных инструментов и навыков
Так же важно помнить, что работу необходимо выполнять строго в определённом порядке, иначе есть большой риск возникновения неисправностей. При отсутствии данного опыта, регулировка клапанов Рено Сандеро или их замена должна производиться только на СТО
Подготовительный этап
Зачастую работа по замене ремня ГРМ приводит к целому ряду неисправностей, которые не были видны невооруженным глазом. В частности, у Renault Sandero Stepway нередко обнаруживается течь сальника привода коленчатого вала и помпы охлаждающей жидкости.
Сегодня мы не будет рассматривать процесс демонтажа помпы охлаждающей жидкости, поскольку на Рено Сандеро 1.6 с 8 и 16 клапанами он достаточно сложен и рекомендуется к выполнению только при наличии достаточного опыта. А вот смену ремня привода дополнительного оборудования вместе с опорным роликом произвести крайне желательно.
Чтобы весь процесс работы на Renault Sandero Stepway с мотором 1.6 и 8 или 16 клапанами не вызвал неожиданных проблем, настоятельно рекомендуется вооружиться набором гаечных ключей, отверткой, а также деревянным бруском, который сможет выполнять роль опоры. Вдобавок, обязательно понадобится домкрат и баллонный ключ, который входит в комплект инструментов Renault Sandero Stepway.
- Начинать стоит именно с подъема Рено 1.6 с 8 или 16 клапанами на домкрате и снятия колеса. Здесь же появляется возможность добраться до ролика привода доп. оборудования. При этом необходимо рукой скрутить крепеж пластикой защиты. Ключом 15 размера ролик привода оттягивается, и ремень легко снимается с самого блока.
- На следующем этапе понадобится применить деревянный брусок. Он подставляется под картер двигателя, а затем домкрат ослабляется, так чтобы саму опору можно было открутить. Делается это из-под капота, путем выкручивания нескольких болтов на 16.
- Далее необходимо осуществить демонтаж кожуха, который надежно защищает ролик привода распредвала от грязи и влаги. Сделать это можно, применив ключи на 10 и 13. Распредвал необходимо жестко зафиксировать, чтобы не сбить точные настройки мотора, связанные с работой валов и клапанов. Можно просунуть обычный рожковый ключ или же любой другой подходящий для этого предмет. Шкив коленвала снимается путем откручивания единственного болта 18 диаметра.
Пластиковая защита привода снимается путем откручивания болта на 8
Важно, чтобы риска, которая находится на шестерне ГРМ, ведущей к распредвалу, совпадала с меткой на корпусе. Это крайне важно, поскольку в противном случае настройки двигателя, которые связывают такты впрыска с позицией клапанов, могут сбиться
Натяжной ролик ГРМ необходимо ослабить и лишь после этого осуществить снятие ремня с роликов помпы и распределительного вала.
При помощи пассатижей можно вытащить шестерню ГРМ, относящуюся к коленвалу, и вместе с ней полностью снять деталь, демонтировав натяжной ролик.
Как делается регулировка клапанов Рено Логан своими руками
Регулировка клапанов Рено Логан 1.4 и 1.6 под газ и бензин на 8 Кл. двигателе своими силами не такая трудная задача и выполнима…
Здравствуйте, посетитель блога Aauhadullin.ru. Давайте сегодня с вами узнаем, как происходит регулировка клапанов на Рено Логан 1.4 8 клапанов. У меня вторая машина этой модели и все работы по техобслуживанию ремонту своей железной лошадки произвожу сам, так как этим любимым делом занимался с детства, начинал с велосипеда, затем мопед и мотоцикл имел. Имея техническое образование, мне всё эта возня с техникой по душе.
Приступим к делу…
Так как метал, при нагревании меняет свой первоначальный размер, для компенсации теплового расширения клапана задаётся зазор между торцом стержня и регулировочным болтом, завёрнутом в одном из плеч коромысла привода. При большом зазоре открытие будет небольшим, а при маленьком зазоре не будет полностью закрываться.
К чему все эти несоответствия размеров ведут гадать не надо. При отчётливом громком стуке, слышный при работе движка с места водителя при закрытом капоте говорит о том, что необходимо произвести регулировку клапанов, так как при этом происходит повышенный износ деталей (ГРМ) механизма в целом. И также при больших зазорах выпускных клапанов цилиндры плохо заполняются горючей смесью, в результате мощность двигателя теряется.
При недопустимом минимальном зазоре двигатель, работая неровно, теряет мощность из-за меньшей компрессии в цилиндрах, результат плачевный сёдла обгорают, так как клапан не полностью садится в седло и не успевает охладиться. Зазор необходимо измерять на холодном двигателе. Охлаждаем мотор обычным домашним вентилятором от розетки на 220 вольт. Если электрического тока нет рядом, оставляем машину на ночь, чтобы двигатель до утра хорошенько остыл, а на следующий день утром не спеша приступаем к процессу регулировке клапанов.
Необходимые при работе инструменты:
- Ключ трубчатый на «10»
- Пассатижи
- Набор плоских щупов
- Отвёртка фигурная среднего размера
- Ключ рожковый на «13»
Зазор между торцами стержня клапанов и регулировочного болта коромысла, когда поршень находится ВМТ, выставляем для впускных 0,10-0,15 мм для выпускных. 0,25-0,30 мм. На своей машине работающим на газу (пропане) выставляю зазор на впускных ровно 0,15 мм, выпускных ровно 0,30 мм. Двигатель, работая на газовом оборудовании за счёт газа (пропана) при нагрузках, быстрее сажает седло под клапана уменьшая щель между торцом стержня и болтом регулировки, поэтому сам регулирую через 25-30 тысяч километров пробежки. Если ездите на бензине, то через 60 тысяч километров пробега будет неплохо для движка выставить зазоры.
При полной замене клапанов новыми первоначально нужно установить меньший зазор равный 0,20-0,25 мм для, выпускных клапанов.
Перед регулировкой клапанов двигателя автомобиля необходимо проверить натяжения ремня газораспределительного механизма «ГРМ», если он расслаблен или перетянут, производим регулировку натяжения ремня.
Через сколько регулировать клапана Рено Логан
Зазоры клапанов на двигателе Рено Логан 1.6 регулируются по рекомендации завода изготовителя с интервалом в 100 000 км пробега автомобиля. Желательно эту процедуру производить не более чем на каждые 60 000 км пробега. Если в качестве топлива используется газ то регулировка проводится не мене чем через каждые 30 000 км. Связано это с тем что октановое число газа находится в пределах 105 требуемая степень сжатия 11:1. Для бензина марки 95 октановое число составляет 83-86 требуемая степень сжатия 9:1. Это говорит о том что газ в камере сгорания не сгорает полностью. Часть его остаётся догорать в клапанах и выпускных коллекторах. Это приводит к увеличению температуры горения. Что ослабляет конструкционные свойства применяемых в седлах и клапанах материалов. Проще говоря они быстрее изнашиваются с применением газа в качестве топлива. Поэтому и рекомендуется проводить более частую регулировку клапанов. К вопросу о том а выгодно ли использовать газ в качестве топлива.
Замена распредвала ГРМ на «Рено Сандеро»
Если вы владелец «Рено Сандеро», то будет полезно знать, как выполняется замена распредвала ГРМ.
Прежде всего нужно отвернуть болт, которым крепится кронштейн направляющей трубки указателя уровня масла к кронштейну воздухообменника. Для этого возьмите головку ключа на 10.
Затем из гнезда поддона картера мотора следует вынуть направляющую трубку вместе с указателем уровня масла. Колечко из резины уплотняет направляющую трубку в гнезде поддона.
Теперь берем головку ключа на 8, с ее помощью следует открутить 2 болта, которыми крепится рым. Демонтируйте его вместе с кронштейном воздухообменника.
Используя эту же головку, открутите 24 болта, которые держат крышку ГБЦ.
Шлицевая отвертка может играть роль рычага, с ее помощью нужно поддеть за приливы крышку ГБЦ. Просто обопритесь отверткой на впускной трубопровод. Чтобы не испортить его, подложите под отвертку кусочек ткани. Теперь демонтируйте крышку ГБЦ. Затем вытащите из ГБЦ две резинометаллические заглушки. Достаньте валы впускных и выпускных клапанов из постелей ГБЦ.
Чтобы посмотреть, исправна ли гидроопора рычага клапана, демонтируйте рычаг и вытащите ее из гнезда ГБЦ.
Как проверить гидроопору? Держите ее за корпус, при этом нажмите большим пальцем на головку плунжера в виде сферы. Если все в порядке, вам придется приложить достаточно много усилий, чтобы прижать его. Однако если он прижимается легко, значит, требуется замена гидроопоры.
Прежде чем устанавливать новую гидроопору, следует налить в таз масло для двигателя, а затем положить ее туда и 2-3 раза нажать на плунжер. Это необходимо, чтобы выпустить из него воздух. Если все сделать правильно, гидроопора станет жестче и не будет пружинить. По такой же технологии демонтируем рычаги и смотрим, исправны ли гидроопоры рычагов других клапанов.
Обратите внимание! Следует сделать отметки, как расположены элементы в ГБЦ, иначе, когда вы начнете собирать их обратно, поставить деталь на прежнее место будет непросто. Собирая ГРМ, следует установить новые сальники распредвалов.. Чтобы снять шкив, потребуется уложить вал в постели ГБЦ
Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).
Чтобы снять шкив, потребуется уложить вал в постели ГБЦ. Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).
Проследите, чтобы шкив с распредвалом не вращался, при этом гайка начнет откручиваться. Когда она открутится, можно снять шкив с носка распредвала и убрать сальник. Точно так же снимаем сальник со второго распределительного вала.
Когда гидроопоры и рычаги клапанов будут монтированы, приступаем к укладке в постели ГБЦ распредвалов. Прежде чем установить крышку ГБЦ, уберите с привалочных поверхностей крышки и ГБЦ подтеки клея-герметика. Очистите и протрите сухой тканью поверхности, чтобы на них не было отпечатков от ваших рук.
Теперь можно смазать привалочную поверхность крышки ГБЦ герметиком, который используется для фланцевых соединений (Loctite 518). Поверхность должна стать красного оттенка.
Поставьте на место крышку ГБЦ, после этого затяните болты крепления. Не забывайте соблюдать момент, последовательность можно изучить в нижеследующей табличке.
После того как крышка ГБЦ будет монтирована, возьмите инструментальную головку либо кусок трубы с нужным диаметром, чтобы запрессовать сальники распредвалов в гнезда ГБЦ. Не забудьте смазать кромки сальников маслом для двигателя.
Обратите внимание! Нужно проверить, правильно ли установлены фазы ГРМ на «Рено Сандеро», для этого нужно зафиксировать валы, установить зубчатые шкивы на носки распредвалов таким образом, чтобы логотипы «Рено» на спицах шкивов размещались вертикально вверх на вале выпускных клапанов и вниз на вале впускных клапанов.
Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма. Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке.
