Регулировка клапанов Рено Логан 1.4 и 1.6 8 и 16 клапанов своими руками: порядок процедуры

Недостатки, поломки и проблемы двигателя К7М

Самой известной проблемой этого мотора является растрескивание катушки зажигания. В трещины попадает влага, что приводит к троению мотора и тому подобным проблемам. Примерно в 2012 году появилась новая катушка, которая избавлена от этого недостатка.

Привод ГРМ у этого силового агрегата ременной с регламентом замены раз в 60 000 км, но сам ремень может пройти гораздо больше. Обычно он рвется из-за клина помпы либо ролика натяжителя, причем клапана здесь при обрыве гнет практически в 100 % случаев.

Весьма часто тут плавают обороты мотора на холостых и причиной тому обычно служит загрязнение регулятора холостого хода. Еще виновниками могут быть забитые форсунки или подсос воздуха через трещинки или рассохшиеся уплотнения впускного коллектора.

Моторы этой серии склонны к течам масла и антифриза, причем слабых мест несколько: смазка чаще всего сочится через передний сальник коленвала либо из теплообменника. За утечки охлаждающей жидкости тут отвечает часто трескающийся корпус термостата.

К минусам этого мотора также отнесем невысокий ресурс датчика положения коленвала и отсутствие гидрокомпенсаторов, так что зазоры клапанов вам придется регулировать.

Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

16-клапанным 1.6 л К4М;
8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

Периодичность регулировочных мероприятий

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

«8» и «16»

Как я писал выше – это считается классическая компоновка. Только второй вариант с «16» или 4–мя клапанами на цилиндр, является более производительным, мощность примерно на 15 – 20 л.с. больше.

Как этого добиваются? По сути, очень просто:

У 8-ми клапанного агрегата, один распределительный вал, который в себе объединяется и впуск и выпуск. То есть и те и другие кулачки, находятся на одном «стержне», если один открывает впуск, то второй находится в противоположном направлении и как бы не работает. Затем они меняются. Здесь небольшая цепь и по сути одна шестерня (или звездочка), фазовращатели на таких моторах применяются крайне редко.

То у 16-ти клапанного варианта, все намного сложнее, но эффективнее. Здесь есть два распределительных вала. Каждый вал работает под свою задачу — есть «впускной» (открывает впускные клапана) и есть выпускной (соответственно выпускные). Усилия распространяются равномерно на два вала, а не на один. Есть такое мнение, что здесь сам клапан немного меньше, чем у «оппонента с одним валом» — возможно, однако нужно сравнивать конкретные модели двигателя.

Зачастую на эти агрегаты устанавливают гидрокомпенсаторы, которые автоматически регулируют тепловой зазор (у восьми клапанного мотора, такое устанавливается крайне редко). ТО есть вам мне нужно регулировать клапана.

Смотрим полезное видео

В итоге из-за увеличенного количества впускных и выпускных отверстий, воздушно-топливная смесь быстрее поступает и быстрее отводится, причем нет излишних механических потерь. Нужно отметить, что на эти варианты зачастую устанавливают фазовращатели, что еще больше повышает эффективность. В итоге и прибавляется мощность в 15 – 20 л.с.

Зазоры клапанов лада ларгус

Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.

Устройство

Порядок работы цилиндров: 1-3-4-2. Отсчет ведется от маховика. Ниже представлено изображение устройства мотора и описание его частей:

Устройство двигателя Рено Логан 1.4 8 клапанов

1-ремень привода вспомогательных агрегатов; 2-шкив привода вспомогательных агрегатов; 3-направляющая трубка указателя уровня масла; 4-опорный кронштейн впускного трубопровода; 5-Нижняя крышка ремня привода ГРМ; 6-впускной трубопровод; 7-дроссельный узел; 8-Верхняя крышка ремня привода ГРМ; 9-крышка маслозаливной горловины; 10-катушка зажигания; 11-шкив насоса ГУР; 12-генератор; 13-опорный ролик; 14-ролик натяжного устройства; 15-шкив компрессора кондиционера; 16-поддон картера.

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

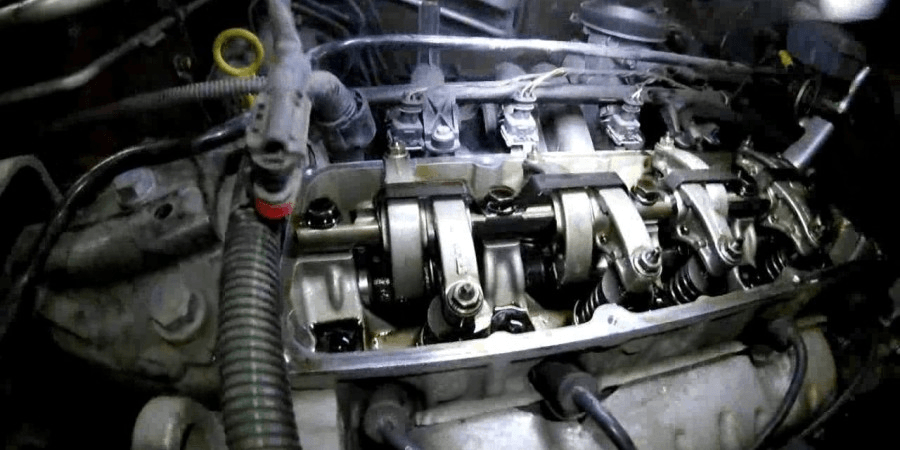

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 12

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Об истории разработки и конструктивных особенностях агрегатов

Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.

увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
1.0 литр в случае с 8-клапанными версиями двигателей.

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов. Кроме конструктивных нововведений, эти агрегаты стали соответствовать требованиям стандартов по экологии Евро-5. В дальнейшем производитель моделей Renault Logan запланировал вывести устройство двигателя на уровень соответствия стандартам Евро-6/7.

Обновление 1.6-литрового агрегата не ограничилось только применением 16-клапанного механизма головки блока. Достижение прироста тягово-мощностных характеристик было осуществлено благодаря существенным преобразованиям, в числе которых присутствуют:

повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов.— Рожковый ключ на «10».

— Плоскогубцы.
Подготовительные работы
— Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
— Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
— Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
— Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»).

Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
— Снимаем клапанную крышку с модулем зажигания.
Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»).

Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат).

При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра.

Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала.

Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности. Примечания и дополнения

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

— Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
Еще статьи по двигателю k7j
— Замена задней опоры двигателя k7j автомобиля Рено Логан 1
— Замена наконечников рулевых тяг автомобиля Рено Логан
— Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Когда регулировать клапана

Производитель рекомендует производить регулировку клапанов Renault Logan после 80–100 тыс. км пробега. На практике регулировка требуется после 60 000 км пробега.

О регулировке клапанов следует задуматься при появлении отчётливого стука на холостом ходу. Стук должен появиться из двигательного отсека.
