Правила выбора
На Логан можно самостоятельно поставить противотуманные фары, если они не входят в состав комплектации при покупке авто. Монтаж выполняется в специальные штатные отверстия, а при отсутствии необходимости в таком освещении на их место ставят заглушку.
Перед тем, как выполнять замену, следует убедиться, что размеры новой лампы, габариты рамки и фаза совпадают по конструкции и комплектации с нерабочими элементами: в зависимости от года выпуска параметры могут быть разными.
РЕНО ЛОГАН фары
Рено Логан2 доработка корректора фар.
Рубрика “Заводи, поехали”: регулировка фар
За это у меня 500р пару лет назад в сервисе взяли.
Внимание! Подключение фазы 1 выполнялось на Рено Логан первого поколения до 2008 года, а со второй половины 2008 года была установка фазы 2. Согласно рекомендациям производителя, на Логаны стоит устанавливать следующие противотуманки:
Согласно рекомендациям производителя, на Логаны стоит устанавливать следующие противотуманки:
- Передние противотуманки для моделей до 2010 года выпуска — лампы типа H11, мощностью 55 Вт;
- После 2010 — psx24w, rn099b (каталожные артикулы 262920539R;12276C1), мощностью 24 Вт;
- Задний противотуманный фонарь — P21W, мощностью 24 Вт.
Ассортимент ламп представлен дорогими (philips, bosch, Валео), бюджетными (asam) и отечественными осветительными приборами (Освар).
Также можно подключать и галогенные лампы с типом цоколя H4, например, Бош.
Как правило, стоимость зависит от производителя, и выбирать, за какую цену купить противотуманки, решает каждый владелец в индивидуальном порядке.
Среди распространённых типов ламп, которые можно подсоединить на Рено Логан первого и второго поколения, выделяют три основные разновидности:
- Светодиодные лампы. Самый экономный вариант: светодиод, входящий в конструкцию, потребляет малое количество энергии, при этом обеспечивает достаточную мощность и не сильно нагревает сами фары;
- Ксеноновые осветительные элементы. Уровень их освещения максимально приближается к интенсивности солнечного света, при этом они обладают высоким КПД и низким уровнем потребления энергии;
- Галогеновые лампы. При хороших эксплуатационных показателях такие приборы сравнительно недорого стоят.
Как проводить регулировку оптики своими силами
- правый фонарь укрываем листом картона или иным плотным материалом, поглощающим солнечный свет;
- гидрокорректор поворачиваем в положение 1;
- капот открываем, ищем винты, необходимые для регулировки, поворачиваем их;
Внимание! При регулировке левого фонаря, свет должен вверху быть до уровня линии N, а снизу дойти до линии Р. после регулировки одной фары, настраивают вторую, первую закрывают картоном. после регулировки одной фары, настраивают вторую, первую закрывают картоном
после регулировки одной фары, настраивают вторую, первую закрывают картоном.
Вариант модернизации
В случае несущественной доработки, можно увеличить яркость автомобильных фар. Полноценная регулировка фар своими руками выполняется в четкой последовательности:
- Сначала нужно снять стекло с фары. Для разогревания герметика подойдет простой фен. После того как герметик станет мягким, обычным ножом можно снять стекло фары.
- Удаляется отражающая прокладка.
- Откручиваем блоки ближнего света.
- Смещаем линзу на 10 мм в сторону отражателя, либо стачиваем модульное кольцо.
Иные варианты регулировки фар
При соблюдении всех правил регулировки автомобильных фар своими руками, в случае изменения нагрузки автомобиля, придется менять угол наклона светового луча. Подобные проблемы можно решить, воспользовавшись гидрокорректором.
Совет! Чтобы не допускать износа корректора, лучше сразу ставить современный электрокорректор, в комплектацию которого входит регулятор расположения фар, а также механизм с уплотнительными кольцами и электрическими проводами.
Как поменять гидрокорректор
Минусовой вывод АКБ снимается. После нажатия на фиксатор, по часовой стрелке поворачивают гидрокорректор, вынимают его. Уплотнительное кольцо фары убирают, меняют новым, ставят современный электрокорректор. Аналогично осуществляется замена гидрокорректора второй фары.
Изготовителями автомобильной оптики предлагаются отрегулированные фары, но по истечении некоторого времени требуется их дополнительная регулировка и корректировка. Среди ситуаций, которые вынуждают автовладельца проводить внеплановую регулировку оптики, выделим:
- аварийные ситуации;
- плановую замену кузова;
- ремонт стоек подвески, смену пружин.
Правильная эксплуатация транспортного средства не предполагает существенных изменений расположения фар, достаточно выполнить их незначительную корректировку.
Особенности замены
В сети можно найти видео по установке противотуманных фар на различные комплектации и поколения Рено Логан, с отзывами и комментариями реальных владельцев. Они помогут самостоятельно снять нерабочие элементы, правильно выбрать и поменять осветительные приборы без обращения на СТО.
Чтобы пошагово подсоединить ПТФ или заменить лампочки на них, следует придерживаться определённой схемы действий. Сначала необходимо подготовить следующие инструменты, оборудование и комплектующие:
- Набор новых блестящихпротивотуманок, каталожный номер которых соответствует указанному производителем;
- Подрулевой переключатель;
- Крестовая отвёртка и ключ Торкс на 20;
- Рамки (кронштейны и накладки);
- Жгут.
Переключатель под рулевой колонкой предусмотрительно установлен производителем.
Установка противотуманных фар проходит в несколько стадий:
- Подготовка места для вставки ПТФ. В определённых частях бампера делается врезка с помощью коронок или обычного ножа. Диаметр отверстия — 9 см;
- Для выполнения дальнейших действий по установке следует обязательно снимать бампер, для чего необходимо открутить 9 креплений (винтов Торкс) специальной отвёрткой;
- При помощи кронштейнов и креплений установить фары;
- Последний этап — подключение. Выполняется путём соединения с габаритами или задними туманками, либо подключением через жгут проводов.
После окончания установки следует проверить работоспособность ПТФ, и при необходимости выполнить регулировку.
Для замены ламп в ПТФ нужно подготовить новый элемент (led будет эффективнее освещать в тумане). Далее с аккумулятора откидывается масса, а со стороны, где проводится замена, снимается защитный щиток. После следует нажать фиксатор-зажим проводов, снять с лампы разъем, выкрутить её против часовой стрелки и заменить.
Внимание! Не всегда негорящие противотуманные фары свидетельствуют о перегорании лампочки, иногда причина кроется в залипании реле, расположенном в монтажном блоке. Это интересно: Рено Логан какой бензин 92 или 95: излагаем детально
Это интересно: Рено Логан какой бензин 92 или 95: излагаем детально
Схема регулировки фар на Рено Логан
Для правильного поднятия фар сначала делают разметку. Когда схема будет окончательно готова, мастер становится ближе к перекрытию на пару метров. Расстояния, если это необходимо, аккуратно исправляют. Отметки расставляют по центральным частям авто, обязательно отмечают оси на оптике, указывают удаленность от покрытия дороги до фары. Посредине оптического прибора указывают удаленность до центра средней части автомобиля, вниз оставляют небольшой интервал.
По мере завершения работ по обслуживанию машину отгоняют от стены с нанесенной разметкой на 7 м. Отметки в центральных точках оптики соединяют, используя ровную прямую линию. Ее можно дополнять вертикальными отрезками. В итоге нужно будет сделать остальные настройки и опять все проверить.
Проблема плохого света может крыться в датчике стоп-сигнала, его нужно будет проверить
Регулировка излучения света
Стандартная ситуация для Renault Duster наблюдается при изменении параметров светового луча после замены отработавшей лампы. Нужна регулировка фар. При детально осмотре, оказывается, что пятно света проецируется с отклонением от нормы: либо верх, либо вниз. Возможен и вариант смещения луча в любую из сторон по горизонтальной плоскости. Как отрегулировать фары? Устраняется эта проблема с помощью поднастройки луча. По этому поводу есть в интернете много видео.
На кроссовере Рено Дастер за эту функцию отвечает регулировочный болт. Также двигающийся блок, возможно, перемещать в требуем направлении. Для этого нет необходимости вынимать корпус или бампер. Смещение выполняется с использованием шестигранника № 6. Данная настройка очень легкая и по этому поводу есть много видео.
Начинать в этом случае также надо со снятия пыльника механизма регулирования луча. Работа аналогично выполняется вручную без инструмента. После ключом корректируется поднастроечный винт.
При корректировании луча сам световой прибор должен быть включен, а машина стоять перед стеной или экранном, чтобы было понятно, по проекции правильно выполняется регулировка или нет. Как регулируются фары? Для более точно выставления света необходимо выполнять процедуру в вечернее время либо в темном боксе. Вращением болта вправо-влево достигается значительное перемещение луча по горизонтали. После достижения нужного результата по лучу, необходимо вернуть пыльник на место и можно считать работу завершенной.
Renault Logan (2019 год). Регулировка света фар
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.

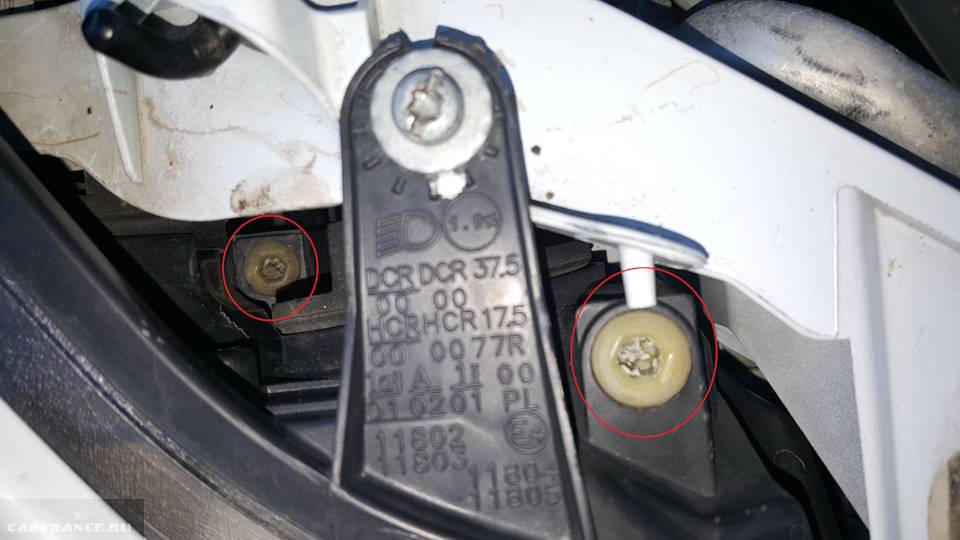

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.
8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
Вращение регулировочных винтов для наглядности показано на снятой фаре.
Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.
Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
голоса
Рейтинг статьи
Как отрегулировать фары на Рено Логан — Блог о Ниссан и Рено
Специалисты рекомендуют регулярно следить, проверять свет автомобильных фар на своем транспортном средстве. Прежде чем начинать проверку, необходимо иметь полный бак бензина, полный комплект специальных принадлежностей и наличие запаски.
Прежде чем, начать процесс необходимо проконтролировать давление в колесах, чтобы оно было в норме. После чего необходимо поставить машину напротив ровной поверхности. Достичь данного результата можно у стены любого гаража или дома на примерном расстоянии около трех метров. После чего воспользоваться специальным стендом, который можно увидеть на фотографиях представленных ниже.
Установите регулятор корректора в нулевое положение и включите ближний свет.
Примечание: не садитесь в автомобиль во время выполнения работ. Специальное направление светового пятна нужно регулировать по отдельности для любой из существующих фар. Более того, проверка должна проходить поочередно. А ту фару, которая не проверяется, предварительно закрыть картоном не пропускающим свет.
Далее необходимо открыть капот и вращая регулировочный винт отрегулировать положение направление световых лучей на всех имеющихся фарах для улучшения параметра освящения в машине. Многим автовладельцем известен тот факт, что в случае когда автомобильные фары не отрегулированы, освещение значительно ухудшается, и, конечно же, вместе с ним видимость в темное время суток
Выполняя вышеуказанные рекомендации, необходимо обращать особое внимание на специальные рисунки на нашем официальном сайте. После чего, вы сможете достичь должного уровня результата и лично выполнить регулировку фар Рено Логан без профессиональной помощи.
Поэтому большинство заботливых автовладельцев достаточно часто задаются вопросом, как правильно отрегулировать фары на Рено Логан. Для отсутствия необходимости обращения в профессиональную организацию, которая выполняет весь процесс качественно и оперативно, но требует за всевозможные услуги высокую стоимость. Поэтому большинство водителей предпочитают выполнять весь процесс самостоятельно.
Регулировка фар на Renault Logan своими силами
- Для проведения корректировки фар нужно отыскать ровную площадку в гараже либо на улице. На заборе, стене гаража, либо специальном экране выполняется импровизированный тарировочный экран.
- Иномарку ставят от стены на расстоянии пяти метров. Наносят на стену разметку, отмечая центр. Он должен совпадать с осью машины. Далее вымеряется расстояние между фарами. Переносят цифру на экран, делая линию для правой, левой фары.
- Потом вымеряют высоту от пола или земли центров фар, проводят на экране горизонтальную линию. «Renault» имеет электрокорректор, его ставят в нулевое положение. Далее включают ближний свет основной оптики.
- Регулировку завершают после того, как с горизонтальной линией Н совпадут верхние части световых пятен.
Границы светового луча
Если световой пучок ближнего света отрегулирован правильно, в таком случае он направлен под определенным углом вниз и вперед. Для каждого транспортного средства размер угла различен.
1,0% угла наклона свидетельствует о том, что удаление автомобиля на метр сопровождается светотеневой границей на 1 см.
При высоте центров фар 0,8 м и угле наклона в 1,0%, граница света и тени будет располагаться от дорожного полотна на расстоянии 80 м. При угле в 1,5% подобная границы будет на расстоянии от дороги в 53 метра. Ближний свет необходим для освещения правой части дороги, дорожных знаков, а также пешеходов. Но на дорожных впадинах он не должен ослеплять владельцев встречных транспортных средств. Практика свидетельствует о том, что при несущественном нарушении регулировки головной оптики, снижается эффективность освещения дорожного полотна.
Готовим фронт работ
Для того, чтобы корректировка автомобильной оптики была проведена правильно, необходимо создать условия, которые приближены к повседневной эксплуатации транспортного средства. В багажнике должны быть следующие приспособления:
- запасное колесо;
- домкрат;
- огнетушитель;
- набор инструментов.
Чтобы кузов имел правильное положение, важно до начала регулировки оптики проверить достаточность давления в колесах. Если параметры окажутся ниже нормы, с помощью насоса нужно увеличить показатель до рекомендуемой нормы
Обязательно проверяйте все крепежные соединения у фонарей. Если вы обнаружите следы ржавчины, сразу же удаляйте налет.
До регулировки оптики удалите грязь, которая скопилась на поверхности оптических приборов (стекла должны быть абсолютно прозрачными).
Если нарушена герметизация соединений оптического узла – лампочка мутнеет, качество света ухудшается. Основные проблемы, которые вызывают ухудшение работы оптики, указаны в технических руководствах, прилагаемых к автомобилю. Для восстановления светового потока, помутневшую лампу меняют, склеивают герметиком все составные части конструкции.
Снятие и обратная установка
Первоначально перед демонтажем световых элементов на Рено Дастер требуется снять спереди машины бампер. Это самое начало работы, если необходима регулировка. Необходимо открутить крепежные болты на кузове и подкрылках внедорожника. После чего бампер легонько сдвигается с креплений
При этом, контакты на передних противотуманных подфарниках, также осторожно отсоединяются. Регулировка фар, таким образом, не занимает много времени, и поэтому ее вполне можно легко и быстро осуществить своими руками. Теперь ничего не мешает, чтобы приступить к процедуре снятие
Сначала, необходимо убрать пыльник, который предохраняет механизм регулировки. Эту процедуру выполняют без подсобного инструмента вручную. Затем идет отключение троса от механизма регулирования
Теперь ничего не мешает, чтобы приступить к процедуре снятие. Сначала, необходимо убрать пыльник, который предохраняет механизм регулировки. Эту процедуру выполняют без подсобного инструмента вручную. Затем идет отключение троса от механизма регулирования
Его конец осторожно снимается со штока и убирается в сторону. Регулировка фар идет своим чередом. Последующим шагом является выкрутка соединительных болтов корпуса снаружи
Для этого используется стандартный храповичок или ключ рожковый с номером 10. С помощью него откручиваются крепления снизу и сверху. Затем, используя отвертку либо нож, отсоединяется провода от цоколя. Теперь корпус изымается с места. Аналогично его можно установить, выполняя действия в обратном порядке
Последующим шагом является выкрутка соединительных болтов корпуса снаружи. Для этого используется стандартный храповичок или ключ рожковый с номером 10. С помощью него откручиваются крепления снизу и сверху. Затем, используя отвертку либо нож, отсоединяется провода от цоколя. Теперь корпус изымается с места. Аналогично его можно установить, выполняя действия в обратном порядке.
Регулировка фар Рено Логан своими руками
Стабилизирование фар автомобиля от французских производителей Рено Логан второго поколения выполняется собственноручно. Процедура простая и не требует участия профессионалов из СТО, но крайне важная. Необходимость регулировки фар по высоте необходима, чтобы исключить ослепляющий фактор на водителей встречных машин. Настройка освещения по высоте нужна и для создания требуемого участка дорожной полосы.
Стабилизация по высоте собственными руками
Обратите внимание: перед началом процедуры требуется помыть и насухо вытереть лампы, чтобы не было размытого святого пятна. Этот процесс имеет несколько особенностей, на которые стоит обратить внимание:
Этот процесс имеет несколько особенностей, на которые стоит обратить внимание:
- После мытья следующим обязательным требованием является нормализация давления шин и регулировка подвески автомобиля Renault Logan 2 поколения.
- Также обязательным условием является установка транспортного средства на ровную горизонтальную поверхность, которая перпендикулярна ровной стене. Устанавливать Рено Логан следует на расстоянии 3-х метров от стены.
- Если процедура выполняется без помощи посторонних лиц, то на водительское кресло стоит поместить груз весом в 80 килограмм. На самой стене необходимо начертить экран. Его параметры приведены на изображении.
- Переключите регулятор света огней на значение, которое отвечает нагрузке автотранспорта с водителем.
- Включите ближний свет.
- Откройте капот и проведите стабилизацию каждого элемента в отдельности. Требуется сделать так, чтобы положение огня находилось по центру экрана, по вертикали.
Обратите внимание: стабилизацию каждой лампы требуется проводить отдельно. Для этого рекомендуется закрыть одну из них непрозрачной тканью
После стабилизации ближнего света следует отрегулировать и дальний свет (при необходимости).
Если лампа высокого качества двухнитевая, то после первого этапа регулирования ближнего света дополнительные процедуры не требуются. А что касается лампы низкого качества, то показатели могут расходиться, поэтому автовладельцам рекомендуется приобретать фары высокого качества. Многие автолюбители предпочитают приобретать ксеноновые огни. Их стабилизация схожа с регулировкой двухнитевой лампы.
Процедура регулировки света огней по горизонтали считается обычной манипуляцией, которую сможет совершить каждый владелец Рено Логан второго поколения. Однако если водитель не уверен в своих силах, стоит обратиться в сервис технического обслуживания. Квалифицированные специалисты совершат регулировку быстро и за умеренную цену.
Для того, чтобы лампа всегда была настроена правильно, проводите регулировку каждые 30 000 километров пробега.
Способы регулировки фар на Рено Логан
Доступные схемы настройки оптики:
- на специальном аппарате;
- вручную в гаражных условиях, на улице;
- на специальном стенде (обычно его используют автомастерские).
Направления настроек – вертикаль либо горизонталь. В гараже манипуляции проводят вручную, на СТО применяют стенды. В обзоре речь идет о ручных регулировках.
Как регулировать фары на Гранте по горизонтали
В данном случае применяют корректировки поперечного типа. Отверстия делают около расположенной в продольном направлении осевых частей авто. При вращении колес регулировочного винта настраивают высоту пучка света.
Лучше всего качество света оценивать в темноте
Верх зоны пятна должен с линией-дублем совпадать максимально точно (эта линия идет на экране). Излом сопоставляют вместе с вертикалью по центру. Аналогично корректируют вторую фару.
Как отрегулировать фары на Гранте по вертикали
В целях доработки потока фар, измерения расстояния от трассы до центральных участков оптики проводят через экран предельно ровную линию. Затем оставляют отступ, рисуют еще одну черту. Дополнительные настройки – создание вертикальных полос, которые будут смотреть на прожекторные центральные части и быть вытянутыми в одну линию.
Тюнинг Рено Логан можно делать без помощи мастеров
Регулировка фар Рено Логан своими руками
Их установка, правильная регулировка или замена при плохих природных условиях существенно улучшает видимость водителю. А также, благодаря рассеянному свету, хорошо видно обочину, что делает движение в неблагоприятную пору менее опасным.
Для этого рекомендуется закрыть одну из них непрозрачной тканью. После стабилизации ближнего света следует отрегулировать и дальний свет при необходимости.
Если лампа высокого качества двухнитевая, то после первого этапа регулирования ближнего света дополнительные процедуры не требуются. А что касается лампы низкого качества, то показатели могут расходиться, поэтому автовладельцам рекомендуется приобретать фары высокого качества.
Многие автолюбители предпочитают приобретать ксеноновые огни. После они осознают, что требуется регулировка фар Рено Логан. Неотрегулированные или слишком яркие фары главного освещения всегда мешают автомобилистам из встречного движения.
Как Отрегулировать Свет Рено Логан
Поэтому водителям, прежде чем делать тюнинг ксеноном или регулировать фары, следует ознакомиться с положениями в законодательстве, а именно: Регулировка фар Логан осуществляется только после того, как водитель убедился в нормальном давлении воздуха в покрышках и правильно отрегулированной подвеске.
Только приведя эти показатели в норму, можно приступать к регулировке светового угла, которую в обязательном порядке требует замена фары Рено Логан или тюнинг фар. Затем следует установить автомобиль на ровной вертикальной поверхности, после чего производится сама регулировка фар на Рено Логан.
Во время этих действий бак топлива должен быть абсолютно полным. Чтобы пошагово подсоединить ПТФ или заменить лампочки на них, следует придерживаться определённой схемы действий.
Рено Логан как отрегулировать фары
Сначала необходимо регулировка света фар на рено логан видео следующие инструменты, оборудование и комплектующие: Набор новых блестящихпротивотуманок, каталожный номер которых соответствует указанному производителем; Подрулевой переключатель; Крестовая отвёртка и ключ Торкс на 20; Рамки кронштейны и накладки ; Переключатель под рулевой колонкой предусмотрительно установлен производителем.
Установка противотуманных фар проходит в несколько стадий: Подготовка места для вставки ПТФ. В определённых частях бампера делается врезка с помощью коронок или обычного ножа.
Диаметр отверстия — 9 см; Для выполнения дальнейших действий по установке следует обязательно снимать бампер, для чего необходимо открутить 9 креплений винтов Торкс специальной отвёрткой; При помощи кронштейнов и креплений установить регулировка света фар на рено логан видео Последний этап — подключение.
Выполняется путём соединения с габаритами или задними туманками, либо подключением через жгут проводов. После окончания установки следует проверить работоспособность ПТФ, и при необходимости выполнить регулировку.
Итоги
Чтобы поменять передние фары, а также их лампы, не нужно обладать специальными навыками. Достаточно иметь при себе минимальный набор инструмента, благодаря которому можно осуществить вышеперечисленные действия.
- Всегда придерживайтесь правил техники безопасности и не подвергайте риску себя и окружающих вас людей.
- Приобретайте качественные детали во избежание серьезных последствий.
- Не забывайте про технический регламент, установленный заводом-изготовителем.
Это особо важные моменты, которых стоит придерживаться при осуществлении ремонта своего автомобиля. Удачи на дорогах!
