Капремонт двигателя Рено Логан своими руками

Сборка двигателя, пошаговая инструкция

Сборка мотора предполагает следующие действия:

Начать следует с того момента, на котором закончили разборку мотора. Перед установкой коленчатого вала обратно, необходимо заменить старые вкладыши и тщательно обработать новые маслом. Не перепутайте их.
Затем необходимо нагреть в масле шатуны и аккуратно вставить в поршни новые пальцы. Далее надеваем новые кольца — первым надеваем маслосъемное кольцо, после чего второе компрессионное, затем первое компрессионное

Надевать кольца следует максимально осторожно, что бы не повредить их. С особенной осторожностью одевайте второе компрессионное кольцо, потому что его изготавливают из чугуна.
Теперь устанавливаем в блок цилиндров готовые поршни

Для этого нужна оправка. Если ее у вас нет, вы можете изготовить оправку своими руками. Для этого возьмите жестяную полоску, что бы обернуть ею головку поршня и зажмите оправку пассатижами. После этого корректируем оптимальное положение шатуна и потихоньку монтируем поршень на место.
Крышку картера возвращаем на место и устанавливаем мотор в транспортное средство. Закручиваем подушки, ставим маховик и сцепление, монтируем коробку переключения передач. Возвращаем машине коллектор, крышку блока цилиндров, генератор и карбюратор.
Прокручиваем коленчатый вал несколько раз и, если аккумулятор полностью заряжен, запускаем мотор.

Тюнинг Renault Logan

Renault Logan Logbook Замена жидкости ГУР

Посмотрев фото тюнинга Рено Логан можно воплотить интересные идеи в жизнь. Усовершенствовать свой автомобиль можно и с помощью тюнинг-ателье, и самостоятельно, благо деталей для тюнинга на рынке предостаточно. Тюнинг Рено Логан своими руками — не слишком дорогой и трудоемкий процесс.

Тюнинг Рено Логан своими руками можно начать с установки новых легкосплавных колесных дисков — на это уйдет немного времени. Можно установить переднюю оптику, задние фонари, дефлекторы боковых окон, дополнительные стоп сигналы, противотуманные фары. В том случае, если серийные фары не хочется менять, то можно приобрести специализированные накладки-очки на фары для Рено Логан. Очки выпускаются различных цветов и форм. Они представляют из себя пластиковые накладки, которые изменяют форму фар и защищают стекло от повреждений, не препятствуя свечению ламп. В целом, альтернативная оптика значительно отличается от той, которую устанавливают на заводе и существенно меняет внешний вид Рено Логан. Продолжить тюнинг Рено Логан можно тонированием стекол темной пленкой или пленкой в цвет кузова.

Внешний тюнинг

Внешний тюнинг Рено Логан предполагает также установку аэродинамического обвеса, который помимо притягательно внешнего вида еще повышает аэродинамику и управляемость автомобилем. В комплекты для обвеса включаются передний и задний бамперы, боковые юбки-накладки, спойлер, пороги, решетка радиатора. Можно установить антикрыло, козырек на заднее стекло. Вариантов внешнего тюнинга Logan достаточно много, все зависит от фантазии и предпочтений владельца. Эта машина отлично подходит для различных внешних доработок.

Внутренний тюнинг Рено Логан

Помимо внешнего преображения, большинство водителей предпочитают улучшить технические характеристики Рено Логан, например, увеличить мощность двигателя, так как заводской не обладает желаемой силой. Самый доступный и действенный способ — это чип-тюнинг. Посредством чип-тюнинга модифицируется электронный блок управления, меняется компьютерная программа, техническая же часть автомобиля не затрагивается. Плюсы — повышение мощности, крутящего момента и снижение расхода топлива.

Езда на Рено Логан становится быстрой и комфортной. К тому же, чип-тюнинг дает еще одно существенное преимущество — это установка в авто системы, которая может выбрать программы для нормальной работы мотора. Таким образом, у водителя появляется возможность управлять автомобилем, самостоятельно меняя характеристики двигателя. То есть при необходимости в быстрой езде — ЭБУ переключается на спортивный режим работы, при спокойной езде — включается стандартный режим. Чип-тюнинг поможет облегчить процесс управления авто на городских дорогах, на трассе же дает возможность резко ускоряться при обгонах. Многие владельцы Logan увеличивают тормозною динамику путем установки вентилируемых тормозов на переднюю ось.

Тюнинг салона Renault Logan

Салон Рено Логан слишком прост и не отличается оригинальностью, поэтому применение специальных деталей и аксессуаров является необходимостью.

Можно выполнить перетяжку сидений, руля и других деталей салона современными материалами в единой цветовой гамме и стиле. Для этих целей прекрасно подойдет велюр, кожхам, экокожа: материалы сравнительно недорогие, но прочные и эластичные. Тюнинг салона Рено Логан предусматривает установку подогрева сидений, что весьма актуально в отечественных климатических условиях.

Автовладельцам стоит обзавестись качественной шумоизоляцией, которая избавит от звуковых раздражителей, характерных для Рено Логан. Ионизатор воздуха избавит от неприятных запахов в салоне. Коврики придадут салону особенный колорит и выполнят защитную функцию. Все эти детали способны сделать салон авто индивидуальным и передать характер владельца. Модернизация Рено Логан поможет приобрести автовладельцам комфорт, уют и дополнительные возможности.

• Тюнинг Дэу Матиз с фото
• Тюнинг Mazda MX-5, фото тюнинга салона Мазды МХ-5
• Тюнинг Дэу Нексии с фото
• Тюнинг Форд Фокус с фото

Приступим к решению данных проблем

1. Если в вашем авто не работает бензонасос, необходимо рассмотреть некоторые варианты, связанные с электропитанием данного устройства. Внимательно осмотрите на предмет целостности предохранитель системы питания насоса, при необходимости замените его. Данный блок находится на кузовной панели. Также проблемой неработающего насоса может быть реле данного агрегата, произведите его проверку. Как правило, неисправности бензонасоса кроются именно в этих проблемах. На просторах интернета есть множество видео на тему ремонта своими руками.
2. Если в вашей машине износился рулевой наконечник, его необходимо заменить своими руками, чтобы это сделать, необходимо демонтировать колесо и снять гайку самого наконечника. Произведя несколько ударов молотком, отсоединить деталь от поворотного кулака, после чего произведите его демонтаж и установите новую деталь согласно правилам разборки и сборки данного оборудования. Смотрите видео по ремонту и замене наконечника.

1. Чтобы поменять тормозные колодки передней части вашего Рено Logan своими руками, необходимо демонтировать колесо и открутить 2 болта, крепящие суппорт на кронштейне. Снимите старые тормозные колодки и замените их новыми деталями, после чего проведите сборку в обратной последовательности. На тему, как это сделать, существуют видео материалы.
2. Если на вашем Рено Logan жестко включаются передачи, необходимо произвести регулировку тяги своими руками. С помощью напарника произведите данную регулировку на смотровой яме, установив рычаг в нейтральное положение, открутите болт, после чего произведите фиксацию тяги.

1. Если лопнул тормозной шланг, его необходимо заменить. Чтобы это сделать, необходимо открутить данную деталь с двух сторон кузовной панели и суппорта, после чего незамедлительно установить новый элемент и прокачать систему путем откручивания штуцера. Если вам не все понятно, посмотрите видео материал на просторах интернета.
2. Если при работе стеклоочистителей вы слышите посторонний шум, данный механизм нуждается в профилактике и смазке. Разберите пластиковые панели под лобовым стеклом кузовной ниши, после чего снимите весь механизм стеклоочистителя в сборе и произведите его смазку и очистку. Сборку проводите в обратном порядке.
3. В случае, когда порвался трос ручника, данная система перестает функционировать должным образом. Чтобы поменять трос ручника, необходимо отсоединить его от рукоятки в салоне, после чего демонтировать его крепления на кузовной панели машины. Установите новый трос согласно разборке старого элемента.

Обслуживание

Что означают модификации

Двигатель имел множество модификаций, но основа была единой – K7M. Отличия составляли незначительные нюансы, например, крепление агрегата в разных моделях машин.

Наиболее значимыми являлись небольшое изменения мощности, экологических норм, степени сжатия и соединения с МКПП или АКПП. Доработки мотора не коснулись остальных технических характеристик и устройства механической части. Они остались как у базовой модели.

Модификация	Мощность	Год выпуска	Устанавливался
K7M 702	90 л.с при 5000 об/мин	1995-1999	Megane, Scenic
K7M 703	90 л.с при 5000 об/мин	1995-1999	Megane, Scenic
K7M 710	84 л.с при 5500 об/мин	2004-2010 2008-2010	Dacia Logan Dacia Sandero
K7M 720	75 л.с при 5000 об/мин	1995-1999	Megane, Scenic
K7M 744	90 л.с при 5250 об/мин	1998-2003	Clio II
K7M 745	90 л.с при 5250 об/мин	1998-2003	Clio II
K7M 746	90 л.с при 5250 об/мин	1998-2002	Clio
K7M 790	90 л.с при 5000 об/мин	1996-1999	Megane
K7M 800	87 л.с при 5250 об/мин	2011	Dacia Logan Dacia Sandero
K7M 812	85 л.с при 5000 об/мин	2012	Dacia Lodgy, Stepway

Эксплуатация Reno Logan: особенности и рекомендации

От своевременности технического обслуживания зависит надежность и срок службы автомобиля. При наличии информации эксплуатация и ремонт не вызывают сложностей даже у новичка. Главное — учесть следующие моменты:

• Двигатель. Эксплуатация силового узла заключается в периодической замене масла, осмотре основного и дополнительных ремней ГРМ. Главное неудобство — в сложности установки масляного фильтра, скрутить руками который удается не всегда. В крайних случаях разрешается проткнуть кожух фильтра и прокрутить его против часовой стрелки. Если делать работу самостоятельно, можно неплохо сэкономить, ведь на СТО такая работа обходится в 500-700 рублей. Технический ремонт, связанный с заменой ремня ГРМ, требует определенных навыков. Ресурс устройства — 60 тысяч километров. Здесь же рекомендуется замена ремня кондиционера.
• Трансмиссия и ходовая система. Рено Логан — автомобиль с непробиваемой ходовой частью, но имеются и недостатки. Один из них — необходимость частой замены шаровых опор и стоек стабилизатора. Задняя подвеска независимая, отличается надежностью и неприхотливостью. Единственное, что придется менять через 50-60 тысяч — амортизаторы. Решить вопрос помогает руководство по эксплуатации и опыт других владельцев. Слабое место трансмиссии — сальник коробки передач, требующий периодического обслуживания. Технический ремонт или замена сцепления производится раз в 100 тысяч километров. Механическая «коробка» автомобиля редко выходит из строя. Главное — следить за уровнем масла и менять его раз пять лет (инструкция по эксплуатации в помощь).
• Кузов и интерьер. Кнопки управления в салоне расположены удобно, приборная панель хорошо читается, кресло подстраивается без проблем. Шумоизоляция не на лучшем уровне, поэтом по возможности этот недостаток стоит исправить. Салон отличается вместительностью и даже с большим ростом голова не упирается в потолок. Приборная панель Рено сделана качественно и почти не скрипит. Важная задача для владельца — защитить кузов от коррозии. Оцинковка отличается качеством, в зависимости от года выпуска. В бюджетном варианте обрабатываются только пороги и арки транспортного средства. Со временем стал оцинковываться капот, багажник и крыша автомобиля. Несмотря на слабость обработки, кузов стоек к коррозии. Головной свет Логан качественный, но лампочки периодически выходят из строя. Замена ламп при четком следовании инструкции не составляет труда.

Несмотря на ряд «слабых мест», Reno Logan — надежный автомобиль, отличающийся легкостью в эксплуатации и доступностью комплектующих. В этом разделе вы найдете полную информацию по ремонту автомобиля, получите опыт выполнения простых и сложных работ, а также узнаете полезные секреты от знатоков своего дела.

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

О чем говорит цвет выхлопных газов

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

Утечка масла

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

Разборка двигателя, руководство по ремонту и диагностики своими руками, пошаговая инструкция

Не существует стандартной инструкции, как производить капитальный ремонт движка. Все зависит от определенной марки и модели вашего транспортного средства и от износа различных узлов мотора.

В любом случае, для капитального ремонта необходимо полностью разобрать двигатель. Процесс этот длительный и трудоемкий, который не всегда удается произвести в домашних условиях.

Демонтаж силового агрегата

Для тех, кому не страшны сложности, мы подготовили краткое руководство по капремонту мотора:

Для начала изымаем мотор из транспортного средства. Что бы двигатель вашего автомобиля стал немного легче, необходимо демонтировать некоторые агрегаты — начинаем с карбюратора, затем снимаем крышку головки блока цилиндров, демонтируем генератор, отсоединяем КПП, производим демонтаж коллектора, после чего снимаем маховик и сцепление. Теперь можно открутить подушки и вынуть двигатель.
Для получения доступа к коленчатому валу и поршням, нужно снять крышку картера. Затем выкручиваем шатуны. Вынимаем поршни и снимаем из них пальцы

Теперь необходимо вынуть коленчатый вал и его вкладыши.
Обратите особое внимание на износ гильзы и шейки коленчатого вала. Если необходимо, расточите их

Помимо этого, не забудьте приобрести кольца для поршней, пальцы и новые вкладыши.

Замена ступичного подшипника автомобиля Рено

Видео замена задних тормозных колодок Рено Логан своими руками Ходовая Рено Логан требует периодической замены ступичного подшипника. Это требуется при его износе или демонтаже ступицы, так как при этом подшипник неизбежно повредится. Устройство ступичного узла переднего колеса можете рассмотреть на картинке, а состоит он из:

1. поворотный кулак;
2. ступичный подшипник;
3. установочное кольцо датчика скорости;
4. ступица.

Подшипник ступицы

Перед работой затяните ручник и включите первую передачу, подставив упоры под колеса. Открутите гайку ступичного подшипника. Если вам не удастся это сделать из-за проворота колеса, затормозите машину, нажав педаль тормоза и держа ее (попросите сделать это помощника). Далее подвесьте и снимите колесо. Демонтируйте датчик скорости вращения колеса, диск и защиту тормозного механизма. Отсоедините наконечник тяги от поворотного кулака и выведите палец шаровой из отверстий кулака. Отсоедините амортизатор от поворотного кулака и демонтируйте последний со шлицевого хвостовика корпуса внешнего шарнира. Уприте поворотный кулак на тиски и ударами молотком через головку или оправку по торцу ступицы выпрессуйте ее. Внутреннее кольцо подшипника при этом останется на ступице.

Подденьте защитную шайбу отверткой, освободив сальник подшипника, и демонтируйте ее. Зажмите фланец в тисках и вставьте зубило между торцами внутреннего кольца и буртиком ступицы. Ударами молотка сдвиньте внутреннее кольцо по ступице. В появившийся зазор вставьте захваты съемника и спрессуйте кольцо со ступицы.

Используя щипцы для демонтажа стопорных колец вытащите кольцо подшипника из канавки поворотного кулака. Специальным съемником демонтируйте подшипник из поворотного кулака. Подшипник можете выпрессовать ударным способом. Уприте кулак на губки тисков. Ударами по торцу внешнего кольца через головку или оправку выпрессуйте подшипник из кулака. Перед монтажом нового подшипника очистите посадочное место в кулаке и канавку для стопорного кольца. Зачистите надфилем на ступице забоины, оставшейся от зубила.

Перед запрессовыванием ступичного подшипника вложите в отверстие установочное кольцо датчика скорости вращения колеса. Ориентируйте кольцо в отверстии кулака таким образом, чтобы держатель датчика расположится в пазе кулака.

После установки винта чашечного съемника с опорной шайбой вставьте новый подшипник в отверстие. Запрессуйте подшипник, приложив усилие через чашку съемника. Шайба при этом должна опереться на поворотный кулак.

После установки подшипника вставьте стопорное кольцо в канавку. После этого запрессуйте ступицу в подшипник. При этом чашка съемника должны опереться на торец внутреннего кольца. Последующая сборка и установка производится в обратном порядке.

Видео:

Видео:

Видео:

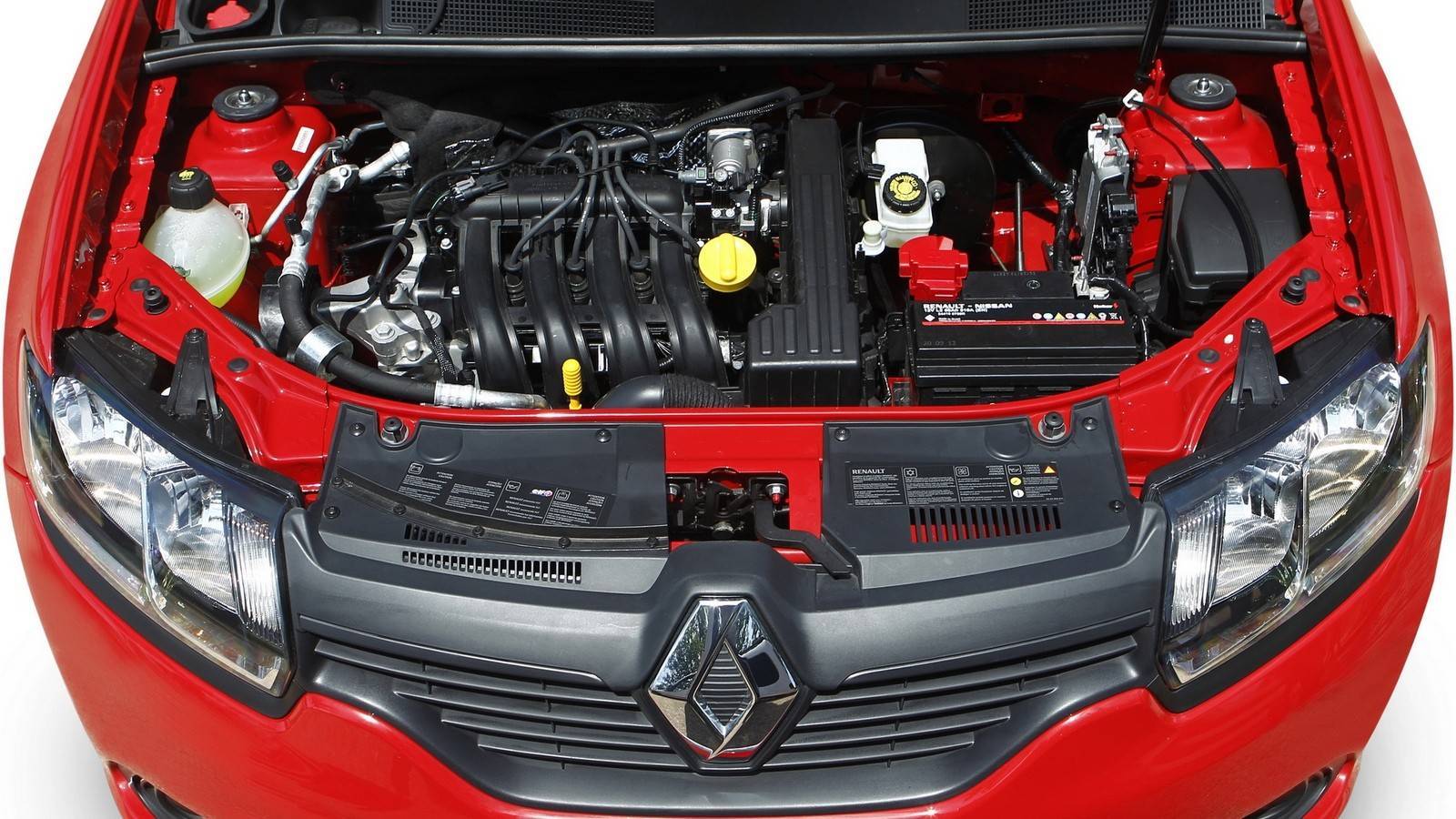

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Регулировка троса

Как знают многие владельцы, сцепление Логан оборудовано тросом выжима диска. Со временем диск сцепления дает износ, что в свою очередь меняет длину положения троса и его необходимо регулировать.

ПОДРОБНОСТИ: Ремонт тормозного суппорта своими руками — видео

Чтобы произвести правильную регулировку троса своими руками, необходимо откорректировать расстояние гайки до упорной пластины. Данную процедуру вы можете просмотреть на видео ролике.

Как правило, трос сцепления ходит порядка 150 тысяч километров пробега. Этот ресурс вполне объясним дешевизной данной детали. Если трос сцепления выработал свой ресурс его необходимо заменить, преждевременно сняв размеры регулировки со старого троса.

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ

Renault Megane 2. СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКАДВИГАТЕЛЯ

Маховик снимают для его замены при повреждении зубчатого обода, для замены заднего сальника коленчатого вала, служа­щего для пуска двигателя стартером, и для шлифования поверхности под ведомый диск сцепления.

Вам потребуются: ключи «на 11», «на 13», торцовая головка «на 17», отвертка с плоским лезвием.

Операции по снятию и установке маховика для наглядности показаны на снятом дви­гателе.

1. Снимите коробку передач (см. «Снятие и установка механической коробки пере­дач», с. 125).

2. Снимите сцепление (см. «Снятие и установка сцепления», с. 119).

Выверните семь болтов крепления ма­ховика, удерживая отверткой маховик от проворачивания.

4. Снимите фиксирующее кольцо.

6. Проверьте состояние зубьев обода ма­ховика и в случае их повреждения замените маховик.

7. Замените или отремонтируйте махо­вик, если на поверхностях прилегания ве-

домого диска сцепления или фланца ко­ленчатого вала появились риски и задиры.

8. Проверить и отремонтировать маховик можно в мастерской, располагающей спе­циальным оборудованием. Биение махови­ка, измеренное по зубчатому ободу, не дол­жно превышать 0,5 мм. Для удаления глу­боких рисок и задиров поверхность прилегания ведомого диска можно про­шлифовать, но слой снимаемого металла не должен быть больше 0,3 мм.

9. Установите маховик в соответствии с метками на фиксирующем кольце и маховике.

10. Затягивайте болты равномерно крест- накрест.

Болты крепления маховика обязательно за­мените новыми. Повторное их использова­ние не допускается.

Видео по теме «Renault Megane 2. СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ»

Меган 2. Развалился маховик двигателя.

Рено лагуна-2, замена маховика.

Замена маховика часть 3 К9К 1.5Dci Рено Лагуна 3

Описание

В 1995 году на автомобильном салоне в Мадриде впервые произошла презентация нового двигателя K7M. Его сборка до 2004 года осуществлялась в Испании на заводе в г. Вальядолид. Затем производство было налажено в Румынии. С 2009 года выпуск силового агрегата освоил российский АвтоВАЗ.

Двигатель представляет собой бензиновый рядный четырехцилиндровый атмосферник объемом 1,6 литра мощностью 82-90 л.с при крутящем моменте 124-137 Нм.

Изначально мотор предназначался для установки на бюджетные модели авто. Им оснащались автомобили Dacia:

• Ларгус универсал (2012-2015);
• Ларгус фургон (2012-2015).

Блок цилиндров отлит из высокопрочного чугуна. Не гильзованный. В нижней части выполнены пять опор для подшипников коленчатого вала.

ГБЦ изготовлена из алюминиевого сплава. Вверху расположен один распредавал и восемь клапанов.

Привод ГРМ ременный. Одновременно приводит во вращение помпу. Замена ремня привода ГРМ осуществляется через 60 тыс. км.

ГРМ восьмиклапанный, выполнен по схеме SOHC. Из-за отсутствия гидрокомпенсаторов регулировку теплового зазора клапанов нужно делать через 40-60 тыс. км пробега автомобиля.

Коленчатый вал стальной, на пяти опорных подшипниках.

Поршни стандартные, отлиты из алюминиевого сплава. Имеют три кольца, два из которых компрессионные, одно маслосъемное.

Система питания включает:

• топливный насос;
• дроссельный узел;
• фильтр тонкой очистки;
• регулятор давления топлива;
• форсунки;
• топливопровод.

Дополнительно частью системы питания считается воздухофильтр.

Система смазки комбинированная. Привод масляного насоса – цепь. Приводится во вращение от коленчатого вала. Объем масла в системе 3,35 литра. Замена осуществляется после 15 тыс. км пробега, но желательно эту цифру сократить до 7-8 тыс. км. Вместе с маслом заменяется масляный фильтр. Марка масла указана в руководстве по эксплуатации конкретного автомобиля.

Система зажигания микропроцессорная. В нее входят модуль зажигания, высоковольтные кабели и свечи зажигания. Процессом работы системы управляет ЭБУ.

Запчасти для капремонта двигателя

Для капитального ремонта мотора вам потребуются следующие запчасти:

1. Водяной насос.
2. Масляный насос.
3. Топливный насос.
4. Направляющие втулки и клапаны.
5. Наборы прокладок и сальников.
6. Звездочки.
7. Поршневые кольца.
8. Вкладыши втулок.
9. Цепь.
10. Ремни.

И это еще не полный список всех деталей, которые вам будут необходимы.

Желательно, для начала разобрать мотор и обратить внимание на элементы, которые в действительности требуют замены. И лишь после этого займитесь приобретением нужных запчастей

Если же вы решили обратиться в автосервис, то после диагностики специалисты сообщат вам, какие элементы нужно закупить для последующей замены.

Какое сцепление выбрать для замены: оригинал и аналоги

За историю своего выпуска с 2005 года (I поколение – до 2012 года, II поколение – по настоящее время) данная машина + Sandero оснащались сцеплением двух типов

Для того чтобы корректно выбрать требуемую версию, следует обратить внимание на дату изготовления конкретного образца

Естественно, идеальным вариантом для вашего любимца с объёмом цилиндров 1,4 или 1,6 л станет оригинальная продукция: комплект сцепления Renault стоит сегодня от 8 тыс. руб. За французские, а также турецкие лицензионные изделия Valeo и Automotor France просят от 5,5 тыс. руб. Японский товар под названием Exedy оценивается на уровне 6 тыс. руб. и выше. Турецкий Krafttech потянет не менее чем на 4 тыс. руб. Белорусский Fenox в среднем обойдётся до 4 тыс. руб. за комплект. Итальянский Mecarm – от 3,5 тыс. руб., немецкий Luk – около 5,5 тыс. руб., румынский Asam – не менее 4 тыс. руб.

Если комплект неактуален, можно отдельно приобрести «выжимник», диск и корзину перечисленных фирм-поставщиков.
