Рено Меган 2 ремонт и замена подрулевого шлейфа

Причины неисправности

В зависимости от марки автомобиля, конструкция подрулевого шлейфа может сильно отличаться. Особенно это зависит от того, какая функциональность заложена в рулевое колесо. В зависимости от этого может различаться длина и количество токопроводящих линий. Кроме этого, они могут различаться по составу используемых сплавов.

При этом существует несколько основных причин, по которым подрулевой шлейф Рено Меган 2 может выйти из строя. Во-первых — это старение. В результате токопроводящие слои стираются, или переламываются. Так же, повреждения могут наступить в результате резкого поворота руля в крайнее положение.

Замена подрулевого шлейфа на Megane 2 (фотоотчет)

  • Файлы
  • Двигатель

Симптомы:1. Появляется треск при повороте руля в области подрулевого переключателя.2. Очередной треск (хруст) и загорается значок Check AirBag (подушки безопасности) на панели – беременный человечек.3. И дальше шуршание в рули при повороте руля и постоянно горящий значок Check AirBag

Разбираем.

Сняв один раз руль вы далее уже будете его снимать-ставить за несколько минут. Последовательность такая:1. Выставляем руль в «0″. Т.е. ставим колеса ровно.2. Если нет Renault CAN Clip, то необходимо отсоединить аккумулятор.Я делал и без отсоединения, блокировал работу подушек clip-ом. Можно и не снимать, подушка стрельнуть не должна. Если работать не снимая клему то возможны неожиданности, при снятии подушки возможно случайное нажатие на клаксон (изнутри).3. Разбираем кожух.

4. Снимаем подушку. Тут главное не дергать сильно – она висит на проводах.5. Маркируем болт крепления руля. Это делается для себя чтоб знать как поставить руль (там есть штатная насечка) и до какого угла затянуть болт обратно.6. Отсоединяем контакты земли и клаксона.7. Снимаем медиа-джойстик.8. Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой.

9. Нужно отсоединить все колодки с проводами.

10. Откручиваем 4 винта, они держат крышки переключателя.

4. Снимаем подушку. Тут главное не дергать сильно – она висит на проводах.5. Маркируем болт крепления руля. Это делается для себя чтоб знать как поставить руль (там есть штатная насечка) и до какого угла затянуть болт обратно.6. Отсоединяем контакты земли и клаксона.7. Снимаем медиа-джойстик.8. Отжав винт стягивающий стяжку крепления подрулевого, нажимаем на него и снимаем подрулевой.

9. Нужно отсоединить все колодки с проводами.

10. Откручиваем 4 винта, они держат крышки переключателя.

11. Снимаем верхнюю крышку

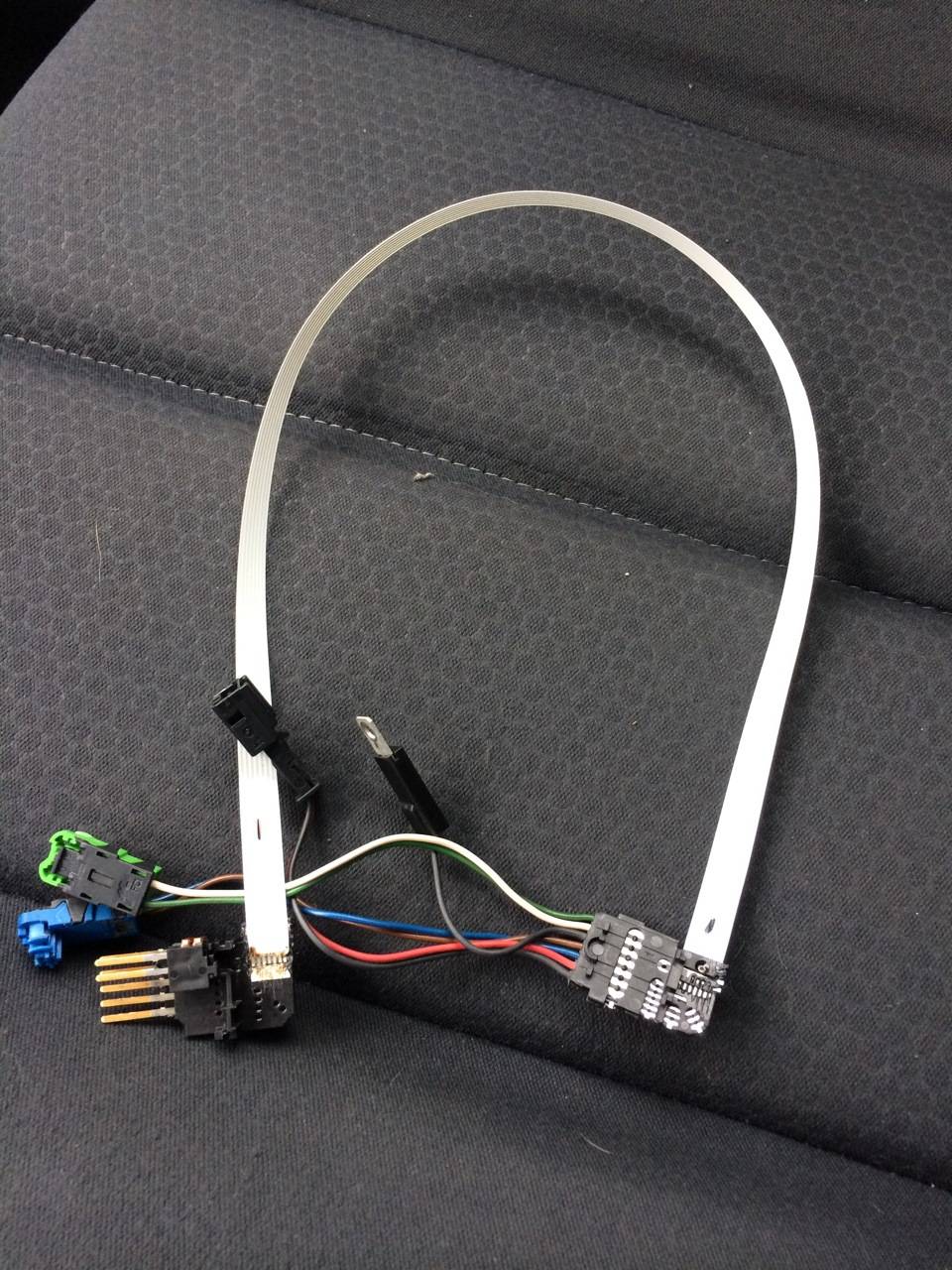

12. Снять разъем со шлейфом.Если остаток шлейфа больше 50см. то можно использовать его. Если меньше то тогда ищем подходящий на замену. Еще один ньюанс, если ваш шлейф сильно помят (пожеван) – лучше искать новый. Ищем старый принтер, сканер в них обычно есть длинный шлейф. Он может быть больше по кол-ву жил

но это не проблема, их можно обрезать, главное это длина

Важные моменты при пайке!1. Зачищать такой шлейф лучше разогретым резаком – соскабливать полимер. Если не лудится канифолью – прогреваем на таблетке аспирина. Или отнести в пайку где ремонтируют мобильные телефоны.2. Не забываем правильное расположение

Теперь немного остановимся на том почему рвется шлейф. Не буду говорить про криворукий сервис. Основной причиной является износ пластиковых деталей подрулевого и в итоге мы получаем вот это:

Как нам от этого избавиться?Есть несколько способов, сам я делал по 2-му. ИХМО более правильно и надежней.

Да-да ручка от 5-ти литровой пластиковой бутылки идеально подходит.Главное ее нужно будет срезать до толщины примерно 3-4 мм, лучше резать по чуть чуть и постоянно примерять, так не ошибетесь точно.Если выбрали 2-й вариант не забываем хорошенько смазать видную часть силиконовой смазкой. Ей же смазываем шлейф.В принципе все можно собирать.Если причина была именно в обрыве/переломе шлейфа то на панели приборов «беременный» человечек погаснет(значок Check AirBag).

P.S. Фото не мои, когда ремонтировал лень было фоткать. Благо есть люди с такими же проблемамикоторые умеют пользоваться фотоаппаратом Особо хочу отметить ibar c www.megane2.ru

Для удобства залил инструкцию одним файлом на файлообменник depositfiles.com/files/vpd1juqjn

Выражаем благодарность за отчет пользователю drive2.ru – velby

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Как Снять Подрулевой Шлейф Рено Меган 2

После демонтажа можно увидеть, что он крепится посредством четырех защелок. В аналогичном порядке снимаем кожух с нижней стороны колонки.

Замена подрулевого шлейфа на Megane 2 (фотоотчет)

Завершив демонтаж кожухов на Renault Megane 2, обеспечиваем доступ к технологическому отверстию сзади. В него вставляем отвертку лучше с крестообразным профилем и надавливаем на пружинную защелку.

Выполнение этой манипуляции позволяет снять подушку путем подтягивания ее вверх. Здесь следует проявить аккуратность — не сильно дергать за подушку, чтобы не повредить провода к механизму срабатывания пиропатрона.

Перед манипуляцией убеждаемся, что клеммы с аккумулятора сняты. Затем отсоединяем оставшиеся разъемы. Здесь важным аспектом является отсутствие блокировки руля в момент демонтажа.

Появляется треск при повороте руля в области подрулевого переключателя. Очередной треск хруст и загорается значок Check AirBag подушки безопасности на панели — беременный человечек.

Замена подрулевого шлейфа на Megane 2 (фотоотчет)

Нужно отсоединить все колодки с проводами. Разбираем подрулевой. Откручиваем 4 шлейф для подушки безопасности рено меган 2, они держат крышки переключателя. Снимаем верхнюю крышку Снять разъем со шлейфом. Если остаток шлейфа больше 50см. Если меньше то тогда ищем подходящий на замену. Еще один ньюанс, если ваш шлейф сильно помят пожеван — лучше искать новый. Ищем старый принтер, сканер в них обычно есть длинный шлейф.

Установка и замена подушки безопасности Меган 1 и 2, шлейфа и обманки

Он может быть больше по кол-ву жил но это не проблема, их можно обрезать, главное это длина Важные моменты при пайке! Зачищать такой шлейф лучше разогретым резаком — соскабливать полимер.

Собственно вот он, ниже на фотографии виновник этой записи — беременный мужик собственной персоны! В прошлый шлейф для подушки безопасности рено меган 2 я ремонтировал его Вот что с ним произошло порвался Так как я «собаку съел» в этой теме в прошлом году, как говорится, решено было отремонтировать все как можно быстрее.

Технологию я знал, кроме одной части, где нужно собирать шлейф в эту «улитку» в которой он находится.

Подрулевой шлейф Рено Меган 2

Но обстоятельства сложились так что пришлось все делать самому без помощников, и я самостоятельно догнал как нужно собирать. И поэтому решил раскрыть подробно все вопросы, которые были у меня при сборке и сделать фото отчет. Шлейф поставил родной, правда он стал уже покороче, но длины все еще свободно хватает.

Обошелся в руб. Заменили в Авиньоне.

Результатов: 3,627

Соответственно Авиньону заплатил только за работу гарантия кончилась. При заказе в екзисте обязательно уточняйте комплектацию авто, так как этот подрулевой переключатель может быть завязан на датчик дождя и автосвет зависит от комплектации авто.

Номер как раз заточен под датчик дождя и автосвет. Сначала выкручиваем крепящий его винт, а затем сдвигаем конструкцию вверх.

После отсоединения крепежа проводки извлекаем подрулевой шлейф, поддев его отверткой. Реставрационные мероприятия Для устранения неисправности подрулевой переключатель подлежит разборке.

Данную процедуру выполняем за один прием путем отжимания четырех защелок. Наиболее вероятной причиной неисправности шлейфа является его обрыв возле основания обоймы. Убираем круглую пластиковую обойму и освобождаем проводку. Можно перейти непосредственно к ремонтным процедурам. Снимаем пластмассовую панель с ленты, срезаем ее у основания разъема и кусачками удаляем оставшуюся часть держателя, которым оснащен подрулевой шлейф с верхней стороны.

Далее очищаем место посадки от пластиковых крошек.

Как диагностировать неисправность?

Если во время поворота рулевого колеса в вашем Меган Меган 2 слышится потрескивание в районе подрулевых переключателей или индикатор на приборной панели высвечивает ошибку касаемо подушки безопасности «Check AirBag», то это сигнализирует о выходе из строя шлейфа, который подлежит обязательной замене. При неисправности он заменяется целиком (в рыночной сети для модели Меган Меган 2 представлен именно в таком виде). Если приходит в негодность только лента с нанесенными медными дорожками, то ее, возможно, купить отдельно и в последующем заменить. В данной статье мы расскажем как происходит замена подрулевого шлейфа.

Как вариант, аналогичную ленту можно применить от принтера, предварительно приняв меры по ее укорачиванию до требуемой длины. Для полного диагностирования причин, повлекших неисправность, следует произвести демонтаж:

Указанные манипуляции осуществляются на автомобиле Renault Megane 2 только с отключенными клеммами от батареи.

Последовательность выполнения замены

    1. Замена подрулевого шлейфа осуществляется следующим образом: выставляем передние колеса под нулевым градусом вдоль продольной оси и не блокируем рулевое колесо (обеспечиваем его свободный люфт). Приступаем к снятию верхнего и нижнего кожухов на рулевой колонке. Эти детали закреплены тремя винтами, которые выкручиваются с помощью «Torx — ключей» с размером «20». Винты имеют разную резьбовую навивку: крупная — у боковых саморезов, мелкая — у средних. Съем верхнего кожуха выполняем путем поддевания его отверткой и подтягивания вверх. После демонтажа можно увидеть, что он крепится посредством четырех защелок. В аналогичном порядке снимаем кожух с нижней стороны колонки.
  1. Завершив демонтаж кожухов на Renault Megane 2, обеспечиваем доступ к технологическому отверстию сзади. В него вставляем отвертку (лучше с крестообразным профилем) и надавливаем на пружинную защелку. Выполнение этой манипуляции позволяет снять подушку путем подтягивания ее вверх. Здесь следует проявить аккуратность – не сильно дергать за подушку, чтобы не повредить провода к механизму срабатывания пиропатрона.
  2. Далее требуется отсоединить разъемы электропроводки «airbag»: сначала сами фиксаторы, а затем провода. Перед манипуляцией убеждаемся, что клеммы с аккумулятора сняты. Благодаря разноплановой цветовой гамме проводки подушки исключена возможность перепутать разъемы («синий — с синим, зеленый — с зеленым»). Затем отсоединяем оставшиеся разъемы.
  3. Снимаем винт крепления рулевого колеса (также «торксом»). Здесь важным аспектом является отсутствие блокировки руля в момент демонтажа. В противном случае имеется риск повреждения блокиратора, что в последующем сделает невозможной блокировку колес при необходимости такового действия. Руль в Меган Меган 2 демонтирован.
  4. После демонтажа руля аккуратно снимаем медиа-джойстик. Сначала выкручиваем крепящий его винт, а затем сдвигаем конструкцию вверх.
  5. Подрулевой шлейф снимаем аналогичным ключом, но типоразмером на «20», надавливая на него для постепенного разжимания системы хомутов.
  6. После отсоединения крепежа проводки извлекаем подрулевой шлейф, поддев его отверткой.

1#11 Renault (Рено) Megane электроусилитель руля.

В данной теме достаточно сказано про устранение проблем в работе блока блокировки руля, но в моем случае выход был найден немного другой! В итоге был обнаружен вертикальный люфт самого моторчика (проверяется следующим образом: вытаскивается запорный механизм с шестерней и закрывается крышкой, после чего небольшой отверткой проверяется наличие вертикального люфта). Долго не раздумывая решил прижать моторчик сложенным кусочком бумаги. И УРРРРРАААА все работает и отпирается и запирается как раньше без всяких закусований. Проблема банальная, но доставила кучу хлопот, пока блок на место ставить не буду, пускай пока так поработает, надеюсь что больше подобного не повториться! Renault Megane замена (ремонт)электроусилитель руля.Как обмануть француза(блокировка руля).

https://youtube.com/watch?v=sLGP8efNPTE

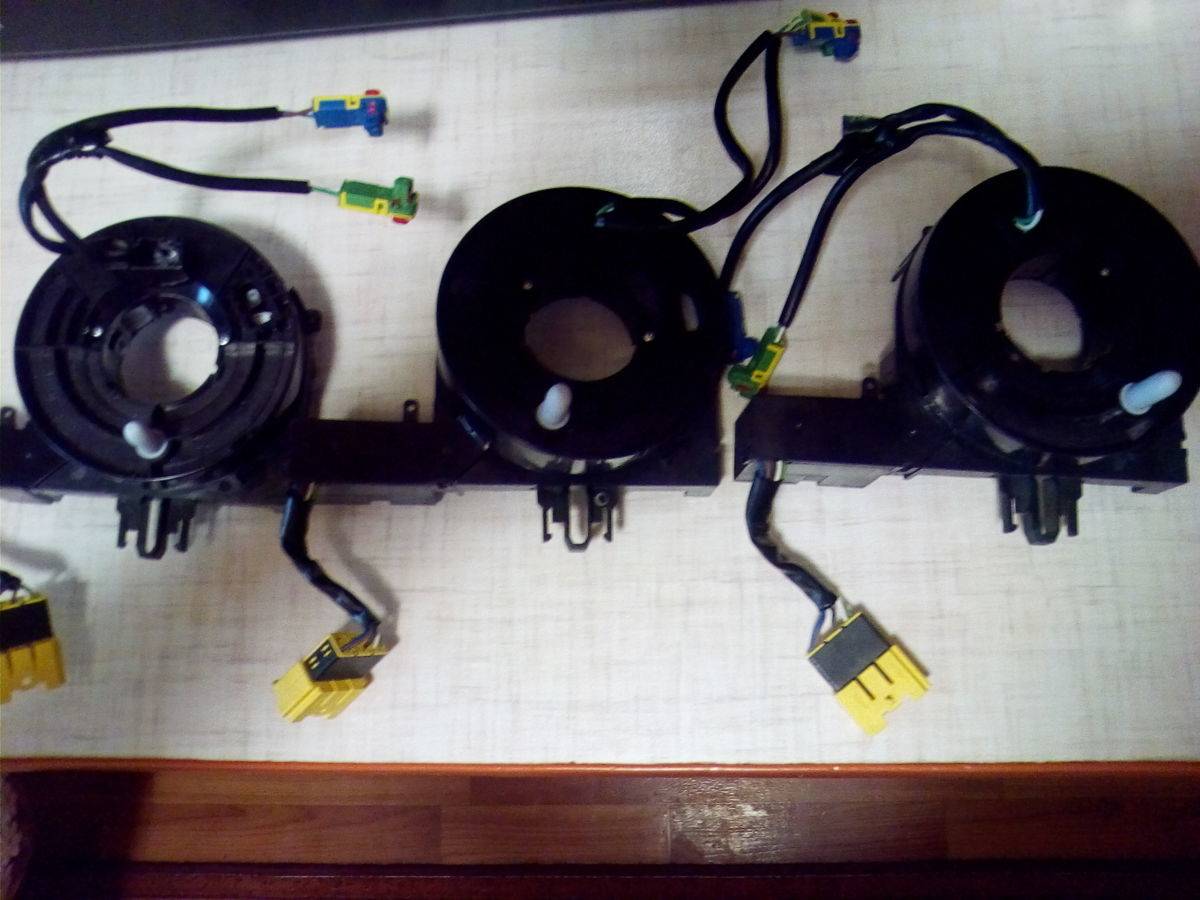

Подрулевой переключатель Рено Меган 2

Прежде всего, это стоимость. Отдельно шлейф не продается, только весь переключатель в сборе.

Вот и не приятно что из-за какого-то проводка надо выложить приличную сумму. Проблема серийная и решаемая. Начинается все так: Появляется треск при повороте руля в области подрулевого переключателя.

Замена подрулевого шлейфа на Megane 2 (фотоотчет)

Очередной треск хруст замена шлейфа руля рено меган 2 загорается значок Check AirBag подушки безопасности на панели — беременный человечек. Разбираем снимаем руль Сняв один раз руль вы далее уже будете его снимать-ставить за несколько минут. Зачастую проблема именно в том, что шлейф белая лента рвется в основании обоймы. Уберите круглую пластмассу, в руках останутся только провода. Можно приступать непосредственно к ремонту.

Снимите защитную пластмассовую панель с ленты она как в коробочкесрежьте её у основания и щипцами откусите оставшийся держатель шлейфа со стороны верхней части. Очистите посадочное место от оставшейся пластмассы.

Аккуратно, с помощью ножа и кислотного ФЛЮСа, поцарапайте медные прожилки. Затем щеточкой подойдет и зубная и очищающей жидкости нужно вымыть остатки ФЛЮСа. Нанесите на зачищенную поверхность нейтральный ФЛЮС.

Новую замена шлейфа руля рено меган 2 нужно ровно приложить и запаять сначала с двух сторон, а потом отдельно каждую дорожку.

Если меньше то тогда ищем подходящий на замену. Еще один ньюанс, если ваш шлейф сильно помят пожеван — лучше искать новый. Ищем старый принтер, сканер в них обычно есть длинный шлейф. Он может быть больше по кол-ву жил но это не проблема, их можно обрезать, главное это длинна. Важные моменты при пайке! Зачищать такой шлейф лучше разогретым резаком — соскабливать полимер.

Если не лудится канифолью — прогреваем на таблетке аспирина.

http://renault-drive.ru/base/renault-megane-2/yelektrika/zamena-podrulevogo-shleifa-na-megane-2-fotootchet.htmlhttp://expertrenault.ru/megan/rulevoe-upravlenie-megan/zamena-podrulevogo-shlejfa-na-reno-megan-2http://zamenarenault.ru/megane/obshhie-temy/podrulevogo-shlejfa.htmlhttp://portalmashin.ru/megane/renmeg-repair/zamena-podrulevogo-shlejfa-i-pereklyuchatelya-reno-megan-2.htmlhttp://nesthotel.ru/renault/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D0%BF%D0%BE%D0%B4%D1%80%D1%83%D0%BB%D0%B5%D0%B2%D0%BE%D0%B3%D0%BE-%D1%88%D0%BB%D0%B5%D0%B9%D1%84%D0%B0-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%BC%D0%B5%D0%B3-2.html

голоса

Рейтинг статьи

27 thoughts on “ подрулевой шлейф рено меган 2 The way to repair tape airbag renault megane II ”

Занимаюсь ремонтом шлейфов по всей России. Отправляю почтой или транспортной компанией. Не дорого. Пишите в ВК https://vk.com/id3898984

what is the blue liquid? (gel – shown at 11:40)

Доброго времени суток. Заявки ещё принимаются?

Лайк. Доходчиво и очень приятно. Подписка.

Очень грамотно объяснил наглядно показал браво! Но паять надо научиться!

Виктор большое Вам СПАСИБО!

Этот шлеиф подойдет на Рено Модус .

Все Виктор разобрался сам, спасибо за видео, у тебя лучше чем у тех ребят, которых ты похвалил, у тебя более подробно, снимай дальше, красавец!

Виктор все собрал по вашему ролику единственное не понял, как середину найти, буду благодарен если ответите, откуда начинать считать обороты и сколько ? Спасибо!

Сколько доставка до калужского шоссе (фудсити )

Какой размер кольца.. Размеры можно

делал прорезь, все это хрень. Прослужил пол года. Лучше восстановить язычок.

Подскажите пожалуйста, а что тут шуршит при повороте руля? Можно ли силиконом на пшикать, или что то по другому устранять?

весь интернет обрыскал, не нашел я этот шлейф. Но на одном форуме, нашел где мужик заказывал шлейф, аж 2014 г. Теперь я звонил в 2018 г. и что действительно его можно там найти. Сейчас он стоит там 1м -800руб. маркировка шлейфа nicomatic 127pw07d. выкладываю сайт. http://www.fulcrum.ru просто звоните на 8800 и говорите маркировку шлейфа. Продают от метра. кстати вот еще один сайт, может что там найдете. но я буду брать завтра в точке опоры. надеюсь поможет это сообщение.

и если не трудно размеры шлейфа

всё супер объяснил. что даже делитант посмотрев как инструкцию сможет выполнить данную операцию. конечно если руки не под х заточены. подскажи пожалуйста продавца шлейфа.

Спасибо большое за видео. Помогло. Один вопрос-стоит ли покупать сбор весь блок или купить сам шлейф с готовыми штекерами и заменить?

Спасибо тебе добрый человек!

Сегодня разобрал свой подрулевой, шлейф оказался порван с 2х сторон у разъёмов но не всмятку. Поставил кольцо от бутылки и просто нарастил старый шлейф 3-4см. Спаял собрал. Хотя было дорожек используется только 5.

Китайцы че специально ломают эни язычки мне тоже со сломаным пришел…

Приветствую! Тоже начал гореть ключик и беременный человечек. Всё чащще и чащще. Сперва при повороте руля, теперь на прямой при любой неровности. Вскрыл подрулевой – шлейф цел. Прекрасно звонится. Есть люфт, распечатал пластиковое кольцо. Но не пойму, от куда тогда ошибка подушки?

Здравствуйте. На 15.40 вы крутите крышку совмещая отверстия. Она должна плотно прилегать когда на руле? У меня отходит, видно в щель при установленном руле. Спасибо.

RENO DRIVE

Renault Megane 2; Renault Scenic 2

Признаки не исправности:

  • Треск при вращении рулём в области подрулевого переключателя
  • Горит индикатор подушки безопасности и индикатор SERVICE (или гаечный ключ)
  • Не реагируют на нажатия клавиши управления круиз контролем и ограничителем скорости (актуально для автомобилей имеющих данную опцию)

ВИДЕО как снять кассету со шлейфом на Renault Megane 2

Для жителей Москвы и Московской области

  • Позвонить нам по номеру 8 (968) 937-22-71 и сообщить желаемое время приезда
  • Подъехать по адресу: г. Москва, Маршала Захарова д.16 корп.1 подъезд №5
  • Время самого ремонта занимает не более 30 минут
  • Можно привезти уже снятый подрулевой переключатель для осуществления ремонта
  • Стоимость ремонта — 2 000 руб. (Ваша сломанная кассета остаётся у нас)
  • Установка кассеты на автомобиль — 3 00 руб.
  • Если кассета ранее уже делалась, то + 200 руб. к стоимости ремонта.

Для жителей Владимира и Иваново

  • Позвонить нам по номеру 8 (968) 937-22-71
  • Далее подскажем как, где и когда можно осуществить ремонт в Вашем городе

Для жителей других регионов России

  • Вам нужно снять у себя с автомобиля кассету со шлейфом
  • Отправить её нам Почтой России или ТК СДЭК
  • Мы забираем посылку
  • Осуществляем ремонт
  • Вы производите оплату на карту Сбербанка (либо другим удобным для Вас способом)
  • В течение суток мы отправляем Вам обратно отремонтированную кассету
  • Стоимость: 2000 руб. (за ремонт) + 300 руб. (за услуги почты)
  • Итого: 2300 руб.
  • Вам нужно снять у себя с автомобиля кассету со шлейфом
  • Отправить её нам Почтой России или ТК СДЭК
  • Мы забираем посылку
  • Осуществляем ремонт
  • В течение суток отправляем Вам обратно отремонтированную кассету
  • Отправка осуществляется посредством наложенного платежа (при получении данной посылки на Почте Вам необходимо будет оплатить указанную в наложенном платеже сумму, а именно 2800 руб. + 5-10 % от суммы наложенного платежа (комиссия Почты )
  • Стоимость: 2000 руб. (за ремонт) + 300 руб. (за услуги почты) + 500 руб. (за отправку наложенным платежом)
  • Итого: 2800 руб.
  • Вы производите оплату 3 800 руб. (на карту Сбербанка)
  • Мы отправляем готовую кассету на указанный Вами адрес
  • Забираете посылку на Почте
  • Устанавливаете себе на авто отремонтированную кассету
  • Снятую и не исправную кассету отправляете нам обратно
  • При получении нами Вашей неисправной кассеты, мы возвращаем 1000 руб.
  • Стоимость выходит: 2000 руб. (за ремонт) + 300 руб. (за услуги почты) + 500 руб. (за предварительную отправку)
  • Итого: 2800 руб.
  • Мы отправляем готовую кассету на указанный Вами адрес
  • Отправка осуществляется посредством наложенного платежа (при получении данной посылки на Почте Вам необходимо будет оплатить указанную в наложенном платеже сумму, а именно 4300 руб. + 5-10 % от суммы наложенного платежа (комиссия Почты )
  • Забираете посылку
  • Устанавливаете себе на авто отремонтированную кассету
  • Снятую и не исправную кассету отправляете нам обратно
  • При получении нами Вашей неисправной кассеты, мы возвращаем 1000 руб.
  • Стоимость выходит: 2000 руб. (за ремонт) + 300 руб. (за услуги почты) + 500 руб. (за отправку наложенным платежом) + 500 руб. (за предварительную отправку)
  • Итого: 3300 руб.
  • Ремкомплект для самостоятельного ремонта шлейфа
  • Ремонт шлейфа на MEGANE 2; SCENIC 2
  • Подрулевой переключатель дворников Kangoo, Clio, Modus
  • Ремонт шлейфа на LAGUNA 3; SCENIC 3; MASTER 3
  • Ключ зажигания Смарт-карта Renault
  • Ремонт шлейфа на KANGOO 2, CLIO 3, MODUS
  • Установка круиз контроля
  • Диагностический адаптер

Остались вопросы, звоните!

голоса

Рейтинг статьи

Мануал по замене AirBag

Прежде чем начать работу, в обязательном порядке, отсоединяется отрицательный провод от АКБ автомобиля, извлекается из блока предохранителей в моторном отсеке предохранитель подушек безопасности и натяжителей ремней. На протяжении 5 минут произойдет полная разрядка всех резервных емкостей в контрольном блоке.
Для демонтажа подушки со стороны водителя, на Рено Меган необходимо выкрутить шестигранным ключом пару винтов крепления защитной крышки с обратной стороны рулевого колеса и модуля. Для удобства проворачиваем колесо

В последующем, колесо необходимо вернуть в первоначальное положение.

Теперь с осторожностью снимаем модуль вместе со ступичной частью и отсоединяем контактный электрический разъем часовой пружины с обратной стороны модуля.


Перед установкой системы SRS на Рено проверяется зафиксированность самого разъема шлейфа электропроводки модуля. Эта сборка устанавливается по центру ступичной части рулевого колеса

Проводка должна находиться в свободном положении, ни в коем случае не зажатой.
Теперь вкручиваем винты защитной крышки, устанавливаем предохранитель SRS на место и подключаем провод к АКБ. Только после этого включается зажигание, при этом внутри автомобиля никого не должно быть. Если контрольная лампа сработала, значит, все действия были проведены правильно.
Для замены подушки со стороны пассажира необходимо снять панель приборов. Отсоединить электрические разъемы и открутить крепежные болты и гайки. После этого снимается модуль с опор и извлекается из приборной панели. Новый или исправный модуль вставляется на место в районе бардачка. Обязательно необходимо отследить правильность запирания фиксатора крышки модуля.

Теперь укладываем электропроводку и связки с проводами в исходное место, при этом не забудьте проверить защелкивающиеся фиксаторы. Жгуты закрепляются обвязками в предусмотренных для этого местах, и только после этого ставится панель приборов. Теперь устанавливаем предохранитель SRS и проверяем исправность работы контрольной лампы.

Переустановка шлейфа

Если при вождении автомобиля Меган слышен треск или хруст в момент поворота руля, или горит индикатор Check AirBag, то это может говорить о том, что произошла поломка электронного блока. Электронный блок состоит из контактной катушки со шлейфовым кабелем. И чаще всего из строя выходит сам шлейф.

  1. Перед основной работой, в обязательном порядке, отсоединяется провод от отрицательной клеммы аккумуляторной батареи и изолируется. Только через минут пять можно будет приступать к работе.
  2. Блок на модели Меган расположен на рулевом колесе под крышкой. Поэтому изначально снимается модуль, после него – само рулевое колесо. Колеса автомобиля должны быть выставлены в прямом положении.
  3. Крышка рулевого колеса снимается с внутреннего кольца сборки блока управления радиоприемником, ослабив при этом крепежные винты.Для снятия самой рулевой колонки откручиваются крепежи и отсоединяется электрический разъем. Теперь блок можно снимать. Контактная катушка состоит из двух пластмассовых деталей скрепленных между собой защелками.

  4. На Меган длина шлейфа составляет примерно 51-56см. Если длина не соответствует, а так же заметна деформация шлейфа, требуется его замена. При выборе нового шлейфа самое главное – учесть количество жил на шлейфе (их должно быть 7) и его длину. Запаянный шлейф укладывается в катушку спирально. Контактный блок должен быть отцентрован. Установка электронного блока производится в обратном порядке.

Как демонтировать рычаги механизма переключения?

При возникновении проблем, свидетельствующих о нарушении функционирования подрулевых переключателей (невозможность включить осветительные приборы, стеклоочистители, указатели поворотов и пр.), можно прибегнуть как к замене на новые детали, так и предаться ремонту.

Процесс демонтажа переключателей на модели Меган Меган 2 весьма прост.

  1. Выворачиваем руль под 90 градусов к продольной оси в сторону, с которой требуется знамена подрулевого переключателя. Демонтируем кожух с рулевой колонки.
  2. Окручиваем два винта, с помощью которых фиксируется механизм переключателя. Аккуратным способом извлекаем переключатель из посадочного места.
  3. Отсоединяем переключатель от разъема колодки. Теперь можно приступить к замене или ремонтным операциям.

Перед разборкой какого-либо узла Меган Меган 2 целесообразно будет запоминать последовательность действий. Это позволит избежать трудностей с алгоритмом сборки и сэкономить время на ремонтные мероприятия. Не следует забывать о мерах безопасности – приступать к работе, когда меняете подрулевой шлейф, только при отключенных клеммах от аккумулятора.
