Демонтаж стартера
Как снять стартер на рено меган 2
стал гореть предохранитель стартера,облазил весь интернет ни картинок толковых не видео не нашел. в книжке тоже поверхностно описана процедура снятия стартера. геморроя когда не знайешь как снимать там много,в ларане за снять поставить например просят 1800 руб.а стартера там дорогие в наличии,решил снимать сам ,хотя бы посмотреть какой стоит что бы купить . снял защиту ,далее снял опору (это железка напротив стартера)на двух болтах ,что бы удобнее руку засовывать,от туда открутил клеммы одна на 10 мм, другая 8мм. с низу же подлез головкой с маленькой трещоткой на 13 открутил два болта на ощупь(окружающие много узнали о французах когда я снимал его),а вот верхний крайний болт я искал час,пришлось снять дроссельную заслонку и патрубок резиновый,и вот он прям на меня смотрит(хотя я думал что это не он ,ребята увидели помощники),вытаскивается через низ но его надо сбить с направляющей.далее вытаскивается уже в районе колеса правого.не забыть снять клемму с датчика масла.
———- Сообщение добавлено в 23:25 ———- Предыдущее сообщение размещено в 23:09 ———-
теперь вопрос может я отстал от жизни ,но суди по отзывам на сайте когда предохранитель горел в сервисе почистили клеммы и все прошло. вытащив стартер я его сразу поставил тестить ,подсоединил минус как положено ,далее подал плюс на втягивающие и он втянулся и ЗАКРУТИЛСЯ хотя я плюс только на втягивающее бросал через предохранитель 20 А он НЕ сгорел. Это же так не должно быть? Возможно если клемма от аккумулятора на сам стартер не окислилась то он бы подхватывал и предохранитель не сгорел бы.получается кому чистили клемму искусственно продлевали жизнь стартеру? так как же правильно должен работать стартер?
———- Сообщение добавлено в 23:26 ———- Предыдущее сообщение размещено в 23:25 ———-
а забыл на машине предохранитель горел мгновенно даже щелчка не было втягивающего.
| Меню пользователя диверсия |
| Посмотреть профиль |
| Отправить личное сообщение для диверсия |
| Найти ещё сообщения от диверсия |
во общем носил в ремонт стартер,СКАЗАЛИ СТАРТЕР В ИДЕАЛЬНЫЙ.ну а при подаче напряжения только на втягивающее и он втягивает и крутится это НОРМАЛЬНО.сказали плохой плюс от стартера до аккумулятора,вот и нет подхвата (ну я так и предполагал, хотя это считаю категорически не правильно). ну раз снял думаю почищу его а от не той конструкции как мы привыкли на жигулях.что бы например вытащить бендикс надо выбить ось из статора.щеточный узел например вделан в крышку и поэтому при сборке только один способ поставить щеточный узел,там есть кольцо которое надо приподнять и распереть щетки а потом вставлять, и якорем кольцо уйдет на место а щетки сомкнутся (фото приложу). снимал стартер и ставил два раза по своему рас. ству.первый раз снятие и постановка заняли 3 часа снять 3 часа поставить .второй раз все происходило на автомате все по 40 минут. проблема при установке верхний контакт втягивавшего ,там гайка на 8 мм очень маленькая,не то что как на основном контакте она на 10 и длинная.поэтому с нее постоянно соскакивала трещотка,места там нет ,и нужна трещотка с мелким шагом,а резьба там очень длинная.в общем от руки не идет да и не удобно,а трещотка не отщелкивает назад возвращает гайку. стартерные провода и провод на втягивающее о замка расположены очень близко двигателю,почти касаются,благо они в трубке,но посмотрел картинку в книге тоже самое.и нюанс когда затягиваете провод от замка надо его придержать а то он по направлению вращения стремится в двигатель упереться, правда ему там штырь не дает но получается очень близко.лучше придержать. честно я бы лучше деньги отдал,чем столько нервов,но думаю если третий раз то сам сделаю уже все отработано.
———- Сообщение добавлено в 16:01 ———- Предыдущее сообщение размещено в 15:45 ———-
———- Сообщение добавлено в 16:02 ———- Предыдущее сообщение размещено в 16:01 ———-
———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:02 ———-
———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:04 ———-
———- Сообщение добавлено в 16:05 ———- Предыдущее сообщение размещено в 16:04 ———-
———- Сообщение добавлено в 16:06 ———- Предыдущее сообщение размещено в 16:05 ———-
———- Сообщение добавлено в 16:07 ———- Предыдущее сообщение размещено в 16:06 ———-
———- Сообщение добавлено в 16:08 ———- Предыдущее сообщение размещено в 16:07 ———-
———- Сообщение добавлено в 16:10 ———- Предыдущее сообщение размещено в 16:08 ———-
———- Сообщение добавлено в 16:11 ———- Предыдущее сообщение размещено в 16:10 ———-
Как понять, что пора менять стартер
Как проверить стартер своими руками?
Для того чтобы стартер находился в исправном состоянии, необходимо уметь правильно проводить его диагностику.
Она состоит из этапов:
- проверка устройства в целом;
- проверка якоря и щеток;
- диагностика втягивающего реле;
- проверка бендикса, обеспечивающего бесшумный пуск;
- проверка целостности обмоток.
Проверка стартера возможна без снятия и со снятием устройства с автомобиля. Если стартер проверять на машине, то нужно взять длинный металлический предмет, например, отвертку, перемкнуть клеммы на устройстве.
Наблюдая за реакцией стартера, можно сделать выводы о неисправностях:
- Есть искрение, но стартер не крутит. Проверить клеммы АКБ, если есть окисление, нужно их почистить. Возможно, нужно заменить реле. Также следует проверить целостность проводки между реле и пусковым механизмом.
- Слабое вращение коленвала после включения пускателя. Недостаточный заряд аккумулятора, повреждение питающих проводов.
- Слышны щелчки при повороте ключа в замке зажигания. Причиной может быть разрядка батареи, плохие контакты в местах соединения, поломка втягивающего реле.
- Неисправность замка зажигания, возможно, что поможет чистка контактов, идущих к выключателю.
Для более серьезной проверки стартер придется демонтировать и зажать в тисках, не прилагая больших усилий, иначе можно повредить устройство.
Сначала проверяется работа стартера в целом. Для этого следует выполнить замыкание клемм стартера металлическим предметом или проволокой, как было описано выше. При исправном устройстве выдвинется бендикс и моторчик прокрутит шестерню. Далее следует проверить каждый узел пускового механизма (автор видео — Автоэлектрика ВЧ).
https://youtube.com/watch?v=H7k6u1e25EU
Проверка втягивающего реле. Для проверки следует соединить реле с плюсовой клеммой аккумулятора, а корпус устройства – с минусовой клеммой АКБ. При исправном реле якорь выдвинет шестеренку бендикса и прозвучит характерный щелчок.
Причина, почему шестерня может не выдвинуться может быть в следующем:
- заклинило якорь;
- подгорели контакты;
- перегорели обмотки реле или якоря.
Для проверки щеток можно использовать контрольную лампочку на 12 В с подключенными к ней двумя проводами. Один и проводов нужно присоединить к щеткодержателю, другой замкнуть на массу (корпус устройства). Если лампочка загорится, это говорит о наличии пробоя в защите, щетки нужно менять. Можно проверить щетки мультиметром. Сопротивление между щеткодержателем и основной пластиной должно стремиться к бесконечности.
К износу щеток приводит неравномерный износ коллектора. При демонтаже щеточного узла делается визуальный осмотр щеток, обмоток, якоря, втулок, коллектора. При разбитых втулках перекашивается якорь, что приводит к неравномерному износу щеток, возможно межвитковое замыкание обмотки.
Проверка якоря делается путем подачи напряжения в 12 В на стартер в обход втягивающего реле. Если он работает, то все в порядке. Если нет, то проблемы в якоре или щетках, необходима дальнейшая разборка устройства для визуального осмотра и проверки сопротивления мультиметром.
При диагностике якоря можно выявить такие неисправности:
- мультиметром выявляется пробой обмоток;
- специальным прибором ППЯ проверяется межвитковое замыкание;
- при визуальном осмотре можно увидеть распайку коллекторных выводов.
О замыкании обмоток свидетельствует наличие металлической стружки между ламелями корректора. Контакт между петушком и шинкой обмотки также могут быть причиной выгорания ламелей. Если стартер крутит, а коленчатый вал не проворачивается, нужно проверить бендикс.

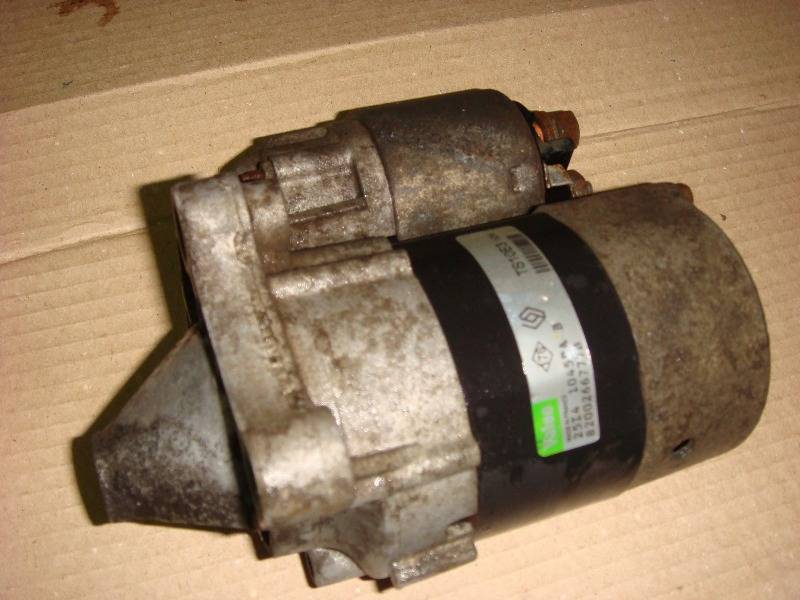

![[решено] как снять стартер на рено меган 2?](https://renamax.ru/wp-content/uploads/b/9/9/b997c0dc7533368fb10cc4679721f590.jpeg)
Причины пробуксовки бендикса следующие:
- ослабление пружин;
- загустела или высохла смазка;
- износ роликов, становится меньше их диаметра;
- при одностороннем износе роликов появляются потертости на плоских гранях.
Для проверки бендикс нужно зажать в тиски, проложив прокладку, чтобы не повредить узел. Затем следует попробовать проворачивать муфту то в одну, то в другую сторону. Она должна проворачиваться лишь в одну сторону. Если это не так, то муфта неисправна и требует замены.
Бендикс может не входит в зацепление при износе зубьев или при его залегании. Это можно определить лишь при полной разборке.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Процедура снятия стартера на Дастере
Владелец автомобиля может произвести демонтаж устройства своими руками. Перед началом работ необходимо подготовить инструменты и установить машину на эстакаду или в гаражный бокс со смотровой ямой. Поскольку производитель рекомендует отключить аккумулятор от бортовой сети, то следует заранее найти код для снятия блокировки магнитолы (касается автомобилей с оригинальным мультимедийным центром).
Необходимые инструменты
Для выполнения работ потребуются:
- набор гаечных ключей и головок для 6-гранных болтов;
- отвертка с крестообразным жалом;
- набор головок типа Torx;
- металлическая щетка для удаления загрязнений с болтов;
- ветошь для протирки.
Инструкция по демонтажу
Для выполнения работ потребуется выполнить действия:
- Поставить машину на ручной тормоз и открыть капот.
- Отвернуть гайку крепления клеммы от отрицательного полюса батареи.
- На машинах с мотором объемом 2 л потребуется отвернуть винты крепления экрана, расположенного под двигателем. Затем необходимо демонтировать воздушный канал и резонатор фильтра. На автомобилях с 1,6-литровым двигателем следует убрать защитный экран рампы подачи топлива и вынуть масляный щуп из направляющей трубки.
- С помощью головки на 10 мм отвернуть гайку крепления клеммы на корпусе электромагнитной муфты реле. Если на резьбе имеется налет грязи и ржавчины, то посторонние отложения следует удалить щеткой, а затем нанести специальный раствор (например WD40) для снижения нагрузки при откручивании.
- Снять наконечник с болта, а затем отвернуть гайку на 8 мм, удерживающую кабель для подачи управляющего сигнала на втягивающее реле. Гайка закреплена на клемме и удаляется вместе с проводом.
- С помощью головки на 13 мм отвернуть верхний болт крепления стартера к картеру, а затем демонтировать нижнюю точку крепления (элемент одновременно фиксирует кронштейн держателя жгута электропроводки).
- Аккуратно вытянуть корпус стартера из монтажного отверстия и вынуть изделие из моторного отсека для диагностики или ремонта.
https://youtube.com/watch?v=WJhLqieFUrk
На машинах с 2-литровым мотором электрический привод удерживается 3 болтами, дополнительное крепление можно отвернуть только снизу автомобиля. Рекомендуется выполнять работы по отсоединению проводов через полость, образующуюся после удаления защиты поддона.
По аналогичной методике производится снятие привода с машин, оборудованных 1,5-литровым дизелем (размеры головок болтов и гаек, а также схема подключения унифицированы).
Renault megane 2. снятие и установка стартера
Рено Меган 2 снятие и ремонт стартера 1.5dci что делать если клинет стартер
Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно. Накидные ключи на 17, 16, В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.
Вынимать щетки необходимо крайне осторожно, нечаянно отколов частички материала головки, можно обеспечить себя дополнительной заботой очистки корпуса, в который она провалилась. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Нажал на кнопку, и, о чудо, машина завелась лучше новой, настолько быстро, что я ничего не понял, повторил раз пять и довольный пошел спать P. Теперь его можно разбирать и ремонтировать
Теперь его можно разбирать и ремонтировать.
Уважаемые друзья!
Перед заменой бендикса следует сделать попытку его реанимировать: Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его. Для этих целей выкручиваются 3 гайки: Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт.
Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.
Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности.
Если мотор начал крутить хорошо, то все выполнено на уровне. Объем багажника Рено Каптур Подлокотник Рено Каптур Подводим итоги Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва
В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде
Снятие меган и установка стартера Снятие и установка стартера 1 Отсоедините кабель массы от батареи.
Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.
Где находится и как снять стартер на Рено Меган 2
Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. Где имеется, отсоедините и снимите кронштейн от задней части стартера.
На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. Отверните гайку и отсоедините главный кабель от тягового реле стартера.
Отсоедините управляющий провод тягового реле от клеммы обратитесь к сопроводительной иллюстрации. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.
Затем снимите стартер обратитесь к иллюстрациям. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле.
Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления. Снимите правое переднее колесо и защитный щиток картера двигателя. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером.
Меняем стартер Рено Меган 2
Стартер – ключевой элемент в каждом автомобиле. При помощи данного элемента осуществляется запуск, и от его состояния будет зависеть насколько качественно это будет происходить на непрогретом двигателе. В данной статье постараемся разобрать по каким причинам Рено Меган 2 плохо заводится и по каким причинам не крутит стартер.
Определение неисправностей.
Перед тем, как демонтировать стартер Рено Меган 2 необходимо точно убедиться, что проблема в запуска кроется именно в этой детали. Проворачиваем ключ в замке зажигания и внимательно слушаем какие звуки издает мотор. Если на панели приборов стрелки пришли в движение и загорелись лампы, но когда двигатель начинает раскручиваться – все гаснет, то вероятно неисправен аккумулятор, поскольку напряжения не хватает для старта. Если панель приборов работает исправно, но при повороте ключа слышно только щелчки, то скорее всего проблема со стартером. Необходимо позвать помощника, чтобы он внимательно посмотрел на работу мотора. Если слышны только щелчки, стартер крутиться, но двигатель не «схватывается» — проблема со втягивающим реле. Так же, если стартер крутиться и втягивающее исправно, то возможна проблема с бендиксом – устройством, передающим вращение на ось маховика. В этом случае необходимо снять устройство и произвести его тщательный осмотр.
Демонтаж
Стартер Рено Меган 2 с двигателями 1,4 и 1,6л находятся в специальной полости рядом с двигателем. Расположен между воздушным фильтром и впускным коллектором. Доступ к нему довольно проблематичен. Так же для работы могут потребоваться специальные инструменты с удлинителем. Если есть сомнения в компетенции , то лучше доверить выполнение данных работ специалистам. Перед тем как снять стартер необходимо отсоединить контакты от втягивающего реле, затем этот же жгут проводов отключается от коллектора. Для этого понадобиться набор ключей с головками Torx. Затем при помощи шестигранных ключей откручиваются болты, фиксирующие корпус устройства. Если после проверки необходима замена стартера, то установка новой детали происходит в обратной последовательности.
Если неисправен бендикс стартера, то есть возможность его отремонтировать. Для этого нужно сперва очистить его от накопившейся грязи. Для этого можно использовать бензин или уайт-спирит.
Ремонт втягивающего реле
- Откручиваются болты Torx T20, которые расположены с внешней стороны реле
- Ключом на 13 снимаются гайки с внутренней стороны
- Разъединяется корпус. Для этого нужно дополнительно открутить болты на 10.
- После этого детали уже не удерживаются и устройство можно разъединить
- Корпус устройства завальцован. Чтобы разобрать необходимо вооружиться плоской отверткой и отогнуть кромку.
- Это самая долгая операция, которая потребует значительных затрат времени.
- После того, как корпус обработан необходимо отпаять наконечники обмотки, потому что они будут мешать снятию.
- Наиболее распространённая причина выхода из строя – пригоревшие контакты. В этом случае необходимо их зачистить.
Для этого может быть использован мелкий напильник или наждачная бумага.
Ремонт стартера
Сперва осматривается ротор с бендиксом. Если на его лопастях присутствуют повреждения – то необходимо поменять устройство в сборе.
Чтобы поменять бендикс необходимо при помощи небольшой трубы сорвать стопорное кольцо.
Поддеваем внутреннее кольцо при помощи отвертки и извлекаем бендикс.
Установка нового элемента производиться в обратном порядке.
Во время работы необходимо обратить внимание на состояние щеточного узла. Во время работы он может изнашиваться и требуется его замена. Снятие и ремонт достаточно простая, но трудоемкая процедура
При правильном подходе ремонт может быть осуществлен в течение нескольких часов. Но результатом будет быстрый пуск двигателя при любой температуре
Снятие и ремонт достаточно простая, но трудоемкая процедура. При правильном подходе ремонт может быть осуществлен в течение нескольких часов. Но результатом будет быстрый пуск двигателя при любой температуре.
голоса
Рейтинг статьи
Прокачка с помощником
Помощник нужен в том случае, если ТЖ полностью слита с системы. Нажатием на педаль сцепления процесс ускорится. Но и только для устранении воздуха с системы гидропривода помощник будет не лишним.
Новая тормозная жидкость. Производитель рекомендует ELF FRELUB 650 DOT4. Можно заливать и другие, главное, чтобы оно соответствовало спецификации FMVSS 116 (DOT 4) и SAE J 1704, к примеру, TRW DOT4
Важно понимать, что если идет только прокачка сцепления с доливом, а не полной заменой, то заливайте в гидросистему ту марку ТЖ, которая уже залита. Прозрачная трубка диаметром 4-5 мм, можно взять от капельницы или от магистрали омывателя ВАЗ.
Плоская отвертка или ключ для вытаскивания магнитолы из шахты.
Емкость для сбора ТЖ.
Ветошь
Должна быть всегда под рукой, так как ТЖ является агрессивной жидкостью и может разъесть лакокрасочное покрытие кузова. Поэтому важно сразу же ее удалять со всех поверхностей, на которые она попала.
Чтобы добраться до штуцера рабочего цилиндра сцепления Рено Дастер демонтируйте патрубок системы впуска двигателя, а также для удобства работ снимите АКБ.
Открутите крышку бачка тормозной системы и проверьте уровень ТЖ. При необходимости долейте ее под завязку
Тут важно понимать, что от бочка отходят два заборных патрубка, верхний, для работы гидросистемы сцепления, и нижний, для работы тормозной системы. Поэтому до верхнего патрубка должна доставать тормозная жидкость
Очистив рабочий цилиндр от загрязнений и отложений, снимите защитный резиновых колпачок со штуцера.
На штуцер наденьте прозрачный патрубок. Второй его конец опустите в подготовленную емкость.
На рабочем цилиндре сцепления Рено Дастер, в отличии от Меган 2, находится только одна лира (фиксатор). Его нужно аккуратно сдвинуть вниз и удерживать, при этом одновременно сдвинуть черную трубку вправо (в сторону АКБ) на 5 мм, как показано на рисунке ниже.
Из системы начнет вытекать ТЖ с воздухом. Чтобы ускорить процесс помощник может нажать на педаль сцепления и удерживать ее до тех пор, пока из системы выходит жидкость с воздухом. Как только процесс остановился, черная трубка вдвигается влево и фиксируется лирой. Педаль отпускается. Подождите не менее 5 секунд и повторите цикл.
Процедуру проводить до тех пор, пока из системы не выйдет весь воздух. Как правило, нужно сделать 4-6 повторов.
Сдвиньте черную трубку влево в исходное положение и зафиксируйте ее лирой. Убедитесь, что последняя надежно зафиксировала трубку и она не выходит из рабочего цилиндра.
Наденьте защитный колпачок.
Долейте до уровня ТЖ в бачок.
Установите АКБ, воздуховод на свои штатные места.
Читать еще: Замена масла в двигателе Рено Дастер видео дизель
Расположение, крепление
6.1.9 Снятие и установка стартера
Снятие и установка стартера
|
Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. |
МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
|
МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (БЕЗ ТУРБОКОМПРЕССОРА)
|
МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (С ТУРБОКОМПРЕССОРОМ)
1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и защитный щиток картера двигателя. 2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером. 3. Точно так же снимите систему труб, соединяющую впускной трубопровод с промежуточным интеркулером. 4. Снимите приемную трубу как описано в Главе Системы питания и выпуска. 5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера. 6. Отверните три болта, крепящие стартер к картеру сцепления коробки передач. 7. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом. 8. Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала. 9. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт. 10. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод – не позволяйте ему висеть под собственным весом. 11. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров. 12. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. 13. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера. 14
Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору
15
Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер
15. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.
|
