Рено Дастер: двигатель h4m

Тюнинг моторов Renault Duster

Атмосферные двигатели Renault Duster не особо увеличивают мощность путем чип-тюнинга. Поэтому перепрошивка ЭБУ более актуальна для мотора K9K. Наиболее часто автовладельцы используют готовое решение. В таком случае прирост лошадей минимален. Для более заметного результата необходим индивидуальный чип-тюнинг с контролем параметров на динамометрическом стенде.

Немного улучшить характеристики ДВС можно поверхностным тюнингом. Автовладельцы часто ставят фильтр-нулевик, прямоток и облегченные шкивы. Прирост мощности в таком случае составляет 10-15 л.с. Для более заметного изменения характеристик мотора необходим его глубокий тюнинг с полной переборкой и установкой стоковых деталей.

Краткое описание Renault Duster

Первое поколение Renault Duster было представлено публике на Женевском автосалоне в 2010 году. Автомобиль построен на платформе Dacia B0. При создании авто 70% компонентов были заимствованы у других автомобилей, например, у Renault Koleos, Nissan X-Trail, Nissan Qashqai и Nissan Juke. Передние двери машина получила от Sandero. Заимствование деталей и элементов позволило существенно снизить стоимость разработки машины.

Renault Duster ориентирован на массового покупателя. Это подтверждает и использование бюджетной платформы B0, которую можно встретить у автомобилей Renault/Dacia Logan и Nissan Note. Машина имеет клиренс 210 мм, позволяющий уверенно перемещаться по бездорожью. Со стороны днища мотор закрыт стальной пластиной, защиты картера.

В 2013 году произошел рестайлинг Renault Duster. Немного изменилась линейка применяемых моторов и коробок передач. Расширился перечень применяемых электронных систем. Авто получило новые:

бамперы;
фонари;
решетку радиатора;
фары;
систему дистанционного запуска;
подогрев лобового стекла;
удобные анатомические сидения;
рулевое колесо;
кнопки управления;
приборную панель.

Второе поколение Renault Duster было представлено в сентябре 2017 года. В продажу машины поступили в начале 2018 года. Renault Duster стал немного длиннее. Помимо специальной версии Techroad авто выпускается в четырех комплектациях:

Многие автовладельцы критикуют второе поколение за продолжение использования бюджетной платформы Dacia B0 вместо более современной. Производитель таким образом пытается снизить цену на машину. Еще один недостаток проявился в виде отзывной компании 2019 года. На автомобилях была обнаружена проблема с неправильным размещением уплотнительной мембраны в усилителе тормозов.

Технические характеристики

У двигателя h4m модернизировано электронное управление и ГРМ. Привод ГРМ теперь цепной, стоят новые распредвалы, а топливных форсунок стало по 2 на цилиндр. После проведенной модернизации двигателем стал комплектоваться и Рено Дастер.

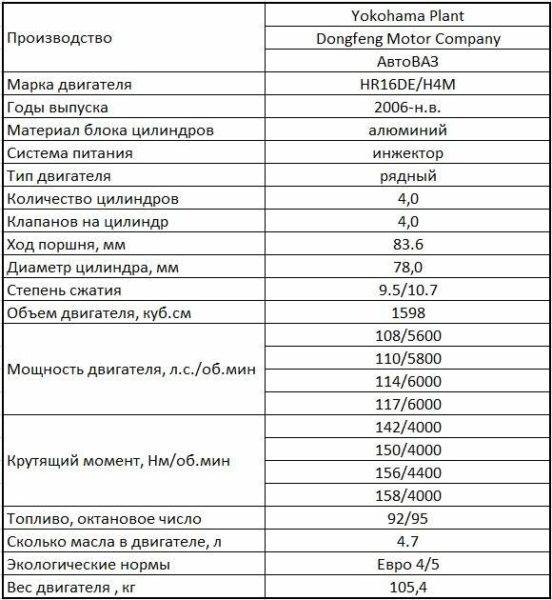

Характеристики двигателя

объем 1598 куб. см.;
четырехцилиндровый, однорядный, алюминиевый блок цилиндров;
инжекторный;
16-ти клапанный;
ход поршня 83,6 мм., диаметр 78;
степень сжатия 9,5;
мощность двигателя Рено Дастер лошадиных сил 114 (кВт 83,5) при 6000 оборотов/ мин.;
крутящий момент 153 н/м. при 4400 оборотах/мин.;
норма экологии Евро 5;
объем масла 4,6 л;
рекомендованное октановое число топлива — 95, минимальное — 92.

Краткое описание движка.

Мотор не новый, это развитие серии K7M, получивший новую ГБЦ, уже с 16 клапанами. Стоят другие, легкие, распредвалы, другие поршни и т.д. Большая часть двигателей комплектуется фазорегуляторами. Степень сжатия может быть как 9,5, так и 10. Из-за этих изменений и разных версий прошивок имеется некоторый разброс в показателях мощности двигателя.

В остальном, двигатели H4M идентичны. Замена чугуна на алюминий при отливке блока цилиндров значительно снизилось его вес. Это уменьшило нагруженность подвески, увеличив ее ресурс. Кроме того, уменьшилась инерция автомобиля, улучшилась динамика. Благодаря большей теплопроводности алюминия, время, затрачиваемое на прогрев, сократилось, что, в свою очередь, способствует экономии топлива.

Надежность двигателей и их слабые места

Слабым местом дизельного двигателя K9K являются его форсунки. Они чувствительны к качеству топлива. Форсунки закоксовываются, из-за чего меняется форма факела распыла. В результате силовой агрегат теряет тягу, а расход горючего увеличивается.

Еще одним слабым местом дизельного силового агрегата являются его вкладыши. Они нередко проворачиваются, приводя к необходимости капитального ремонта. Поэтому многие автовладельцы меняют вкладыши каждые 60 тыс. км. Для продления срока их службы рекомендуется своевременно менять масло и контролировать его качество.

Для всех двигателей Renault Duster характерна проблема образования нагара и закоксовки поршневых колец. Падение компрессии сопровождается ухудшением динамических показателей. Увеличивается не только расход топлива, но и появляется прогрессирующий масложер. Устранить неисправность обычно получается только путем переборки ДВС.

При значительных пробегах, порой превышающих 500 тыс. км, появляется чрезмерный износ ЦПГ. Первоначально выработка проявляется стуком мотора на холодную. В последующем силовой агрегат заметно теряет мощность, а масложер начинает проявлять себя потерями литров масла. Для решения проблемы обычно требуется капитальный ремонт мотора.

У двигателей K4M и F4R слабым местом является ремень ГРМ. Он не всегда выдерживает отведенный срок эксплуатации. Обрыв ремня существенно нарушает работу ДВС, приводя к удару поршней о клапаны. Предотвратить разрыв ремня и выкрашивание его зубьев помогает своевременный его осмотр и замена.

Ремонтопригодность силовых агрегатов

Двигатели K4M и F4R имеют чугунный блок цилиндров. Он способствует хорошей ремонтопригодности. Большой запас прочности позволяет удачно выполнять капиталку. После расточки и подбора ремкомплекта поршней двигатель становится как новый.

Силовой агрегат H4M имеет блок цилиндров, который отлит из алюминия. Несмотря на это мотор обладает отличной ремонтопригодностью. Это обеспечивается простотой конструкции ДВС. Перегильзовку H4M освоило множество мастеров на автосервисах.

Посредственно дела с ремонтопригодностью обстоят у двигателя K9K. Турбина преподносит специфичные неполадки, которые сложно устранить. Большое количество электроники также не способствует хорошей ремонтопригодности. Несмотря на это откапиталить дизельную силовую установку все же можно.

Мелкий ремонт двигателей Renault Duster выполнить легко. Моторы имеют широкое распространение, поэтому с поиском запчастей проблем нет. Легкость ремонта обеспечивается и простотой конструкции, которой может похвалиться почти вся линейка силовых установок. Также нет проблем с поиском автосервиса, так как мастера СТО охотно берутся чинить двигатели Renault Duster.

Трудности при замене свечей

Простейшая для рядового автолюбителя процедура — замена свечей зажигания — на данном двигателе сильно осложнена расположением и конструкцией впускного коллектора, полностью перекрывающего доступ к свечам и катушкам.

Кратко опишу, в чем заключается эта увлекательная процедура, ведь по статистике, подготовительные действия занимают от 15 минут. и до часа, а стоимость замены колеблется в пределах от 1500 до 5000 рублей:

Renault Duster – компактный кроссовер, имеющий задатки внедорожника. Автомобиль уверенно чувствует себя на узких городских улицах, а его проходимость позволяет с легкостью преодолеть большинство препятствий. Под капотом Renault Duster нет широкой линейки силовых агрегатов. Все используемые двигатели проверены временем на других машинах компании Рено.

Регламент обслуживания ДВС Renault H4M

Основные требования по обслуживанию H4M:

Замена масла в двигателе должна производиться ежегодно или через 10 тыс. км. Если машина эксплуатируется в городе, то следует несколько снизить интервал. Объем масла при обслуживании – 3,8 л (вместе с фильтром), полная емкость системы смазки – 4,3 л. Также необходима установка нового уплотнительного кольца под пробкой слива.
Ресурс свечей зажигания – 30 тыс. км. На моторах H4M для европейского рынка ставились свечи с иными характеристиками, взаимозаменяемые со свечами для рынка РФ.
Периодичность замены воздушного фильтра – 40 тыс. км, но при эксплуатации машины в запыленной атмосфере интервал следует сократить на 25-30%.
При использовании H4M на автомобилях устанавливается электрогидравлический усилитель руля, ресурс масла в контуре составляет 90 тыс. км. Одновременно проводится регулировка зазоров в клапанном механизме.
Ресурс цепи и башмаков успокоителя и натяжителя производителем мотора H4M не установлен, замену проводят на пробегах от 200 до 250 тыс. км. Определить износ звеньев и шестерен можно только при снятии крышки блока. Также не предусмотрено ревизионное окно для оценки выхода штока регулятора натяжения.

https://youtube.com/watch?v=sQWkQisfq9E

Особенности ремонта

Агрегатный ремонт H4M с заменой узлов (например, коллектора или генератора) можно выполнить в гараже. Но при критическом износе зеркал цилиндров или вкладышей лучше обратиться в сервис.

Двигатель H4M имеет неоднозначную репутацию. С одной стороны – есть масса негативных отзывов с критикой конструкции с широким использованием алюминия и установкой тонкостенных гильз из чугуна.

С другой – имеется немало моторов, выдержавших пробеги свыше 250 тыс. км и не требующих ремонта. При соблюдении регламента обслуживания двигатель достаточно надежен, а определенные сложности при ремонте встречаются и у других моделей силовых установок.

Сохраните статью в закладках, чтобы полезная информация была доступна в любое время.

Статья помогла4Не помогла

Расход масла

Многие жалуются, что Н4М подъедает масло. У кого-то 100 грамм на 1000 км, у кого-то и поллитра. Особенно при кривой сборке автомобиля в пятницу вечером или в понедельник утром :). А если серьезно, то: интенсивное наваливание, езда без всякого прогрева, городская езда на короткие дистанции, “пенсионерский” стиль вождения (движение на низких оборотах на всех передачах) — грозит залеганием колец.Некорректная обкатка авто (производитель рекомендует первые 3000 км движение со скоростью не более 100км/ч и оборотов коленчатого вала в минуту не более 3000), и контрафактное масло ведут к масложору.

Причин на то достаточно, самая значимая из них — облегчённая поршневая группа с “короткими” поршнями и тоненькими колечками. Трение и потери энергии при скольжении таких поршней, конечно, меньше, но зато больше масла начинает просачиваться в камеру сгорания.

Также в некоторых случаях расход масла возникает из-за утечки по поддону картера, либо по крышке цепи ГРМ. Сервисмены смотрят на это сквозь пальцы, так как ремонт по гарантии не провести, а владелец за свой счёт делать отказывается.

В общем, за маслом в этом двигателе нужно “бдить”. Если просмотрите уровень, тотальные разрушения неизбежны (при этом лампа давления не загорится, даже если масла останется 800мл). Детали настолько нежные, что задиры появляются сразу, двигатель начнет плохо заводиться, падает компрессия, начнет постукивать коленчатый вал и т.д.

С каким двигателем лучше выбрать Renault Duster

Большинство автовладельцев считают, что кроссовер Renault Duster лучше всего едет с дизельным двигателем. Поэтому предпочтение рекомендуется отдать мотору K9K. Силовой агрегат показывает не только отменную динамику, но и является экономичным. Широкая популярность двигателя привела к тому, что почти все автосервисы берутся за его починку. При этом сложностей с поиском запчастей во время ремонта нет.

На дорестайлинговой версии внимание заслуживает Renault Duster с двигателем K4M. Мотор имеет большой ресурс, который нередко превышает 500 тыс

км. Двигатель не чувствителен к качеству бензина. У него нет необходимости регулировать тепловой зазор клапанов. ДВС имеет доступные новые и б/у запчасти.

Выбирать авто с двигателем F4R рекомендуется в случае покупки поддержанного Renault Duster. Двигатель имеет неплохой ресурс, который обеспечивается простой конструкцией. Благодаря высокой популярности ДВС найти запчасти на F4R не составит труда. В процессе эксплуатации двигатель требует минимального внимания, так как в ГБЦ присутствуют гидрокомпенсаторы.

При покупке рестайлинговой версии Renault Duster рекомендуется обратить внимание на машину с H4M. Мотор вписывается в современные экологические требования

У него нет каких-либо серьезных проблем с надежностью. ДВС характеризуется малым расходом топлива, а также доступностью запасных частей.

Особенности обслуживания

Как видно из выше написанного, Н4М имеет не много слабых мест. Но чтобы не появились дополнительные неполадки его нужно своевременно и качественно обслуживать.

Замена свечей

Данный двигатель не имеет гидро компенсаторов. Поэтому производители рекомендуют каждые 100 тысяч пробега выполнять регулировку клапанов. Процедура это дорогостоящая и сложная, не на всех СТО за неё берутся. Дело в том, что для регулировки нужно иметь набор дефицитных толкателей, которые имеют 26 размеров. Опытные механики рекомендуют не затягивать с этим мероприятием и выполнять регулировку тепловых зазоров через 80 тыс., км., пробега.

Замена цепи ГРМ

На двигателе Н4М на приводе ГРМ установлена качественная металлическая цепь. Её рекомендованной менять через 200000, но лучше цепь привода ГРМ заменить на пробеге 150 тыс., км.

Замена моторного масла на Renault h4m

Ну и самая важная процедура обслуживания ДВС, это смена моторного масла. Используемые масла указаны в разделе технические характеристики.

Рекомендованный срок замены заводом изготовителем 15 тыс., км. Опытные водители, у которых ДВС Renault h4m проработал более 300 тыс., километров, советуют использовать только синтетические виды моторной смазки. А их замену проводить совместно с масленным фильтром, сократив рекомендованный производителем срок замены масла вдвое.

Недостатки, поломки и проблемы двигателя H4M

Есть ряд проблем, характерных для моторов H4M:

Неприятный свист при пуске холодного мотора с компрессором кондиционера, возникающий из-за конденсата на шкиве. После того, как владелец завел двигатель, шум доносится на протяжении 5-10 секунд. После испарения влаги свист пропадает.
Усложненный пуск при температуре воздуха ниже -15⁰ из-за загрязненной дроссельной заслонки. Большинство владельцев машин с H4M не отмечают проблем при зимней эксплуатации. Мотор плохо заводится при использовании некачественного бензина или использовании свечей с выгоревшими электродами.
Небольшой ресурс уплотнителя приемной трубы глушителя. При прогаре появляется неприятный звук, возможно проникновение в салон выхлопных газов.

Мотор H4M имеет ряд конструктивных особенностей, затрудняющих обслуживание. Например, для замены свечей необходимо демонтировать пластиковый трубопровод впуска. При обратном монтаже следует установить новые уплотнительные кольца – старые при повторном применении не обеспечат герметичность.

Коллектор впуска полностью перекрывает колодцы свечей

Описание

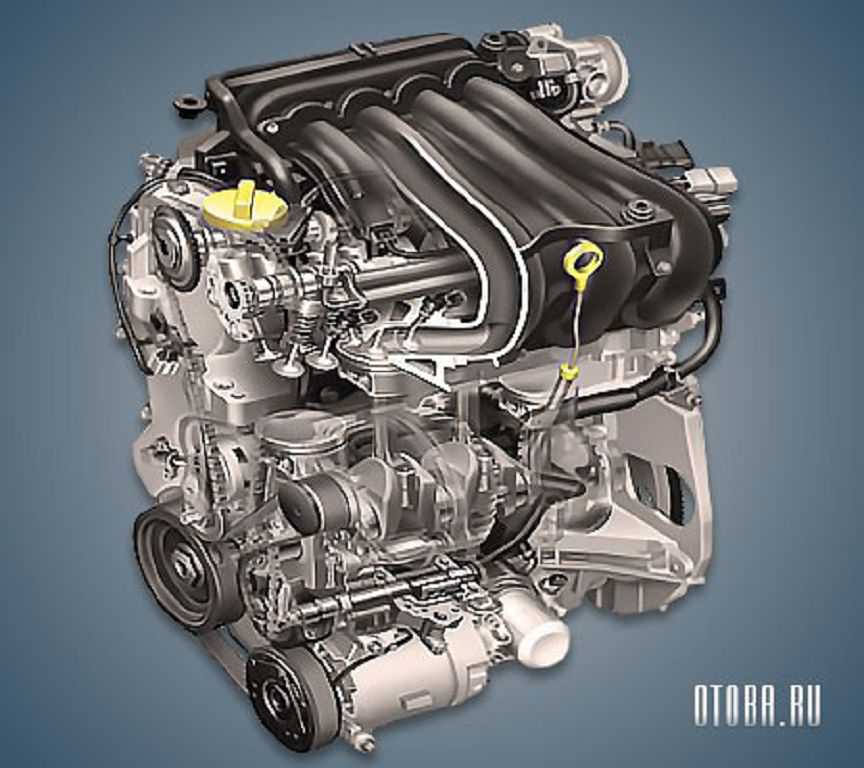

Двигатель H4M разработан и запущен в производство в 2004 году. Предназначался для оснащения популярных моделей Renault и Nissan. В последствии получил более широкое распространение. Удачное конструкторское решение сделало этот мотор не только удачным, но и востребованным. Его выпуск производится по настоящее время.

Силовой агрегат H4M представляет собой четырехцилиндровый рядный бензиновый двигатель объемом 1,6 литра, мощностью 114 л. с и крутящим моментом 153 Нм.

Двигатель устанавливался на автомобили Renault:

На автомобили Nissan:

С 2019 года его можно встретить под капотом автомобилей Лада (ВАЗ):

Веста (седан, Кросс, СВ2181);
Х-рей (хэтчбек, Кросс).

Установка производится по сегодняшний день.

Для снижения внутреннего трения цилиндры выполнены со смещением.

Поршни стандартные с двумя компрессионными и одним маслосъемным кольцами.

Шатуны литые, облегченные.

Шейки распределительных и коленчатого валов отшлифованы по специальной технологии. В результате значительно снижена сила трения в сопряженных с ними узлах.

ГБЦ так же алюминиевая. В ней располагаются два распредвала и 16 клапанов (DOHC). Гидрокомпенсаторы не предусмотрены, поэтому тепловой зазор приходится регулировать вручную, путем подбора толкателей.

Привод ГРМ цепной. По заявлению производителя ресурс цепи составляет не менее 150 тыс. км пробега. По имеющимся сведениям, при аккуратной эксплуатации мотора ее ресурс превышал 250 тыс. км.

Агрегаты навесного оборудования (помпа, генератор, компрессор ГУР) приводятся во вращение ремнем.

На впускном распредвале установлен фазовращатель. Автоматически регулируя моменты открытия-закрытия клапанов, он играет существенную роль как в изменении тягово-скоростных характеристиках ДВС, так и в экономии топлива.

Система питания топливом так же имеет некоторые инновационные решения. Так, каждый цилиндр оснащен двумя форсунками. Такое нововведение позволило несколько увеличить мощность мотора, снизить обороты холостого хода, что в свою очередь привело к снижению расхода топлива и одновременно способствовало повышению экологических норм Евростандарта (снижена токсичность выброса отработанных газов).

Значительно усовершенствована электрическая часть двигателя. Надежные высоковольтные катушки, свечи зажигания провода теперь автовладельцам не доставляют хлопот. Отмечается добротность генератора, который поставляется японской компанией Mitsubishi Electric.

Что в итоге?

В итоге, H4M похож на старый K4M… Да почти ничем. Это другой двигатель, другая инженерная школа. Полноценной заменой чугунным собратьям К4М, К7М он являться не может. Не внося рискованных или критических изменений в конструкцию и программное обеспечение, можно рассчитывать на его ресурс в 250 тыс. км., сложившийся из опыта автолюбителей (напомню, K4M/K7M легко ходили до 400 тыс. км и более). Зато, как отмечают владельцы, он “практически не беспокоит по мелочам”.
Двигатель рассчитан не на спортивную, а на размеренную езду в большинстве режимов современного города. Если вы человек спокойный и гонки не для вас, то брать стоит, в противном случае смотрите на более мощные движки… но, тем не менее, тапку лучше — давить, а не “тошнить”, смотря на подсказки БК по переключению передач… иначе можно закоксовать движок.
Что касается логано- и сандероводов, то многие, пересев со своих старых машин на новые Logan, Sandero Stepway и Stepway City с Н4М, остаются довольными. По крайней мере, динамикой и расходом топлива.
