Двигатель К4М
На Рено Логан устанавливают и 16 клапанные движки. С завода выходят авто укомплектованные силовыми агрегатами К4М. Этот тип двигателя является продолжением развития семейства К7. Основным конструктивным отличием является исполнение двигателя по схеме DOHC. Применяется два распредвала, установленных в измененной головке клапанов.
Схема является традиционной, и конструктивное решение позволило избежать использования коромысел в качестве толкателей. Усилие передается напрямую с кулачков распределительного вала на шток клапана. Технические характеристики двигателя позволяют получать 113-115 л.с., но особенностью данного варианта силовой установки является наличие ярко выраженного пикового значения крутящего момента.
На российский вариант исполнения Рено Логан двигатель К4М поставляется с индексом 490. Этот же тип силовой установки монтируется в Лада Ларгус. Чтобы ответить на вопрос гнет ли клапана на этом типе двигателей, необходимо обратиться к конструкции, на базе которой был спроектирован этот движок.
Ресурс силовой установки К4М составляет 400 000 км, как и своего предшественника. Заложенные заводом-производителем показатели подтверждаются и в условиях реальной эксплуатации.
Неисправности и ремонт
Двигатель K7M, как все силовые агрегаты серии, достаточно надёжный, но и у него имеется ряд проблем, которых не избежать. Рассмотрим, основные неисправности, которые возникают в процессе эксплуатации мотора:
K7M в разрезе.
- Проблема с датчиками. Зачастую выходят со строя — РХХ, ДМРВ, ДКПВ.
- Перегрев. Здесь неисправность можно найти в водяном насосе или термостате.
- Стук и шум. Это означает, что пришло время регулировать клапаны, или неисправность в поршневой группе.
- Вибрация. Правая подушка силового агрегата вышла со строя.
- Троение. Зачастую — это связано с использованием некачественного горючего, или проблема кроется в свечах зажигания.
Двигатель Рено Дастер (Renault Duster) F4R
На какие машины ставят силовой агрегат Рено K4M
| Ларгус Кросс | 2014 — 2017 |
| Ларгус универсал | 2012 — 2017 |
| Ларгус фургон | 2015 — 2017 |
| Logan 1 | 2005 — 2013 |
| Logan MCV 1 | 2006 — 2013 |
| Sandero 1 | 2010 — 2012 |
| Sandero 1 Stepway | 2010 — 2012 |
| Duster 1 | 2010 — 2018 |
| Almera G15 | 2012 — 2019 |
| Terrano D10 | 2014 — 2016 |
| Clio 2 | 1998 — 2005 |
| Clio 3 | 2005 — 2013 |
| Duster 1 | 2010 — 2015 |
| Fluence 1 | 2009 — 2016 |
| Kangoo 1 | 2001 — 2009 |
| Kangoo 2 | 2008 — 2014 |
| Laguna 1 | 1998 — 2001 |
| Laguna 2 (B74) | 2001 — 2007 |
| Laguna 3 | 2007 — 2010 |
| Logan 1 | 2009 — 2016 |
| Logan 2 | 2012 — н.в. |
| Logan 2 Stepway | 2018 — н.в. |
| Megane 1 (B64) | 1999 — 2003 |
| Megane 2 | 2002 — 2009 |
| Megane 3 | 2008 — 2014 |
| Scenic 1 | 1999 — 2003 |
| Scenic 2 | 2003 — 2009 |
| Scenic 3 | 2009 — 2016 |
| Sandero 1 | 2009 — 2014 |
| Sandero 2 | 2012 — н.в. |
| Sandero 1 Stepway | 2009 — 2014 |
| Sandero 2 Stepway | 2014 — н.в. |
| Symbol 1 | 2002 — 2008 |
| Symbol 2 | 2008 — 2013 |
| Twingo 2 | 2008 — 2013 |
| Wind 1 | 2010 — 2013 |
Фазовращатель
Фазорегулятор мотора K4M не обладает завидным сроком службы и требует замены каждые 100 000 км. Он просто выходит из строя. О его поломке можно узнать по подозрительному стрекочущему звуку, треску, доносящемуся из-под капота при работе двигателя. Кроме того при выходе фазовращателя из строя увеличивается расход топлива, снижается мощность двигателя. Двигатель с неисправным фазовращателем может работать в аварийном режиме, а может и глохнуть сразу после запуска. Обычно в этом фазовращателе изнашивается паз, в который помещается блокирующий плунжер.
Выбрать и купить двигатель Рено 1.6 для Меган, Сценик, Логан, Дастер вы можете на сайте компании «АвтоСтронг-М».
Тюнинг двигателя рено логан 1.4 K7J 710
Двигатель K7J изначально разрабатывался с использованием устаревших технологий с прицелом на ресурс, на надежность и спортивная составляющая не рассматривалась в принципе. К тому же, после доработки двигателя теряется основной козырь – надежность. При этом какая либо динамика не приобретается, аналогичный ВАЗ будет быстрее… смысл тюнинга отсутствует. Для упертых продолжим… рассмотрим несколько вариантов тюнинга этого мотора:
Чип-тюнинг, прошивка двигателя Рено Логан 1.4
Тюнинг конторы предлагают прошивки с увеличением мощности на целых 7-9 л.с. Естественно, прошивка атмосферного моторчика, ничего не даст и весь прирост останется на уровне самовнушения, а вот расход топлива увеличится. Бытует мнение, что если убрать катализатор на логане и прошить, то машина полетит… зря потратите время, толку от этого нет, машина не едет.
Компрессор на Рено Логан 1.4
Самый простой, быстрый и надежный способ установить компрессор, это купить готовый кит. Для логан мотора китов не так много в природе, но все же встречаются конторы готовые продать готовый набор, одна из самых известных таких контор, это популярная(среди тазоводов) питерская компания Авто турбо, у них можно заказать комплект на базе ПК-23-1 с давлением 0,5 бар, на стандартный мотор встанет без доработок поршневой и надует в районе 90-100 сил. Более производительный ПК-23-е с давление 0,7 бар попросит снижения степени сжатия, снижать будем установкой толстой прокладки ГБЦ или двух прокладок, возможно потребуется доработка/замена поршневой. Для обоих компрессоров потребуются более производительные волговские форсунки BOSCH 107, доработка выхлопа и настройка онлайн. При наличии бюджета в 1/4 стоимости автомобиля можно собственноручно собрать компрессор на базе тойотовского SC14 от Mark, но список дополнительных деталей растянется на несколько страниц. Так или иначе, какой то сверх мощности вы не получите. Снизит ли компрессор ресурс двигателя K7J ?? Конечно снизит, но тюнинговщиков это мало волнует))
Турбина на Рено Логан 1.4
Поступаем как и с компрессором, форсунки БОШ 107, прокладка ГБЦ, интеркулер (от эволюшена например), выхлоп на 51 мм трубе, пайпы, расходники, сама турбина IHI RHB3 или подобная. Теперь эту груду железа нужно настроить, для этого нужно подружить мотор с ЭБУ Январь, это будет не просто, но реализуемо вполне. На выходе данный комплект выдаст +\- 100 л.с.
Особенности конструкции БЦ Renault K7M
Блок цилиндров, в сборе с ГБЦ, сцеплением и КПП, образуют общий механизм — силовой агрегат. Он крепится на трёх резинометаллических, опорах в отсеке для мотора. К картеру МКПП крепятся опоры расположенные сзади и слева БЦ. Правая опора имеет соединение с крышкой привода ГРМ.
БЦ двигателя к9м отлит из особо прочного чугуна. Гильз БЦ не имеет. Цилиндры рассверлены прямо в блоке. В нижней, внутренней части БЦ находятся пять опор, предназначенных для коренных подшипников коленвала. Они имеют съёмные крышки, крепящиеся болтами к БЦ. Отверстия для коренных подшипников, проходят обработку, в сборе с установленными крышками. Поэтому последние, нельзя менять местами. Чтобы не перепутать крышки местами на них нанесена нумерация, которая начинается со стороны КПП. На торцах средней опоры имеются гнёзда для установки упорных полуколец. Которые препятствуют осевому смещению коленчатого вала.
Подшипники скольжения коленвала сделаны из тонкостенной прочной стали, имеющей антифрикционное покрытие. Коленчатый вал имеет конструкцию с 5ю коренными и 4мя шатунными шайками. Для балансировки, на коленвалу сделаны противовесы. В валу просверлены каналы, предназначенные для поступления масла к трущимся поверхностям подшипников скольжения КВ.
Впереди коленвала мотора К7М находятся: звёздочка, приводящая масляный насос в работу, шкив с зубцами привода ГРМ и шкив, приводящий в работу вспомогательные механизмы. В шкивах, ГРМ и вспомогательных механизмов имеются выступы, входящие в проточку, имеющуюся на носке КВ. Таким способом шкивы фиксируются от проворачивания. К фланцу КВ болтами крепиться маховик. На нём напрессован венец из стали, необходимый для запуска мотора стартером. Так же, на маховике имеется венец с зубцами для датчика, указывающего положение коленвала.
Шатуны имеют двутавровое сечение, выполненные из прочной стали. Шатуны имеют крышки, которые крепятся к ним болтами и гайками.
Пальцы в поршнях имеют трубчатое сечение, выполненные из стали. Пальцы, наглухо запрессованные в шатуны, легко вращаются в гнёздах поршня. Сам поршень сделан из алюминия. Конструкция поршня сложная. Юбка имеет овальную и бочкообразную форму. Сверху поршня имеется три канавки. Они проточены для установки колец. Сверху находятся компрессионные, нижние, как обычно, маслосъёмные кольца.
Двигатель Рено Дастер (Renault Duster) K9K
Двигатель Рено Дастер (Renault Duster) 1,6 H4M
Устройство двигателя К4М
Двигатель к4м рено флюенс и других моделей отличается простотой конструкции и хорошим качеством сборки. Мотор хорошо работает под нагрузкой независимо от температуры окружающей среды.

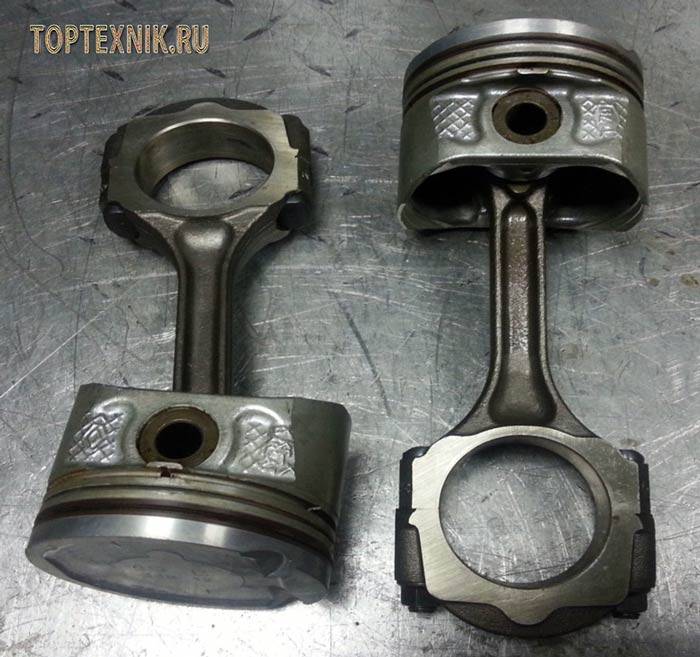

Кривошипно-шатунный механизм
Поршни изготовлены из легкого сплава. Во избежание попадания рабочей смеси в картер и масла в полость рабочего цилиндра, на поршне устанавливаются компрессионные и маслосъемные кольца. В области компрессионных колец поршень усилен стальной вставкой.
Поршни соединены с коленчатым валом шатунами. В нижней части шатуна устанавливаются подшипники скольжения. Они имеют отверстия для подачи масла под давлением к шейкам коленчатого вала.
Поршень соединен с шатуном при помощи металлического пальца. Он жестко запрессовывается в верхнее отверстие шатуна.
Механизм распределения газов
Двигатель к4м рено имеет механизм распределения газов 16 V. Это означает что на каждый цилиндр предусмотрено два впускных и 2 выпускных клапана. Управление клапанным механизмом осуществляется при помощи двух распредвалов. Крутящий момент распредвалам передаётся при помощи ремня от коленчатого вала.
Отличительной особенностью двигателя является различная длина клапанов механизма распределения газов. Впускные клапана длиннее выпускных на 1. 68 мм. Благодаря установленным гидрокомпенсаторам отсутствует необходимость регулировки теплового зазора.
Охлаждение
16 клапанный двигатель лада ларгус к4м имеет жидкостную систему охлаждения принудительного типа. Жидкость, применяемая в системе – тосол или антифриз. Система охлаждения герметична. Во избежание нарушения герметичности в результате возникновения давления, при нагреве силового агрегата, предусмотрен расширительный бачок.
Для быстрого прогрева в зимнее время года в систему охлаждения включён термостат. Он перекрывает большой круг циркуляции при низкой температуре охлаждающей жидкости. По достижению необходимой температуры охлаждающей жидкости термостат открывает большой круг циркуляции.
Движение рабочей жидкости в системе охлаждения осуществляется при помощи водяной помпы центробежного типа. Она имеет привод от шкива, установленного на коленчатом валу двигателя.
Для охлаждения рабочей жидкости предусмотрен радиатор. Под воздействием помпы тосол попадает в верхний бачок радиатора. После этого жидкость протекает через соты радиатора. Тосол в радиаторе охлаждается воздухом, проходящим сквозь соты. Принудительное движение воздуха осуществляет вентилятор.
Правила эксплуатации
Любой мотор можно «убить» за день, если неправильно на нем ездить. Двигатель K4M нуждается в правильной эксплуатации и замене всех расходных материалов вовремя. Так, масло нужно менять через каждые 15 тысяч километров. Учитывая низкое качество бензина в России и вероятность купить подделку на рынке, его замену желательно производить через 8-10 тысяч километров. Заливать необходимо масло с классом SL, SM, а его вязкость в зависимости от условий эксплуатации (температуры в регионе) должна быть 5W30, 5W40, 5W50, 0W30, 0W40.
Ремень ГРМ необходимо менять один раз в течение четырех лет либо после каждых 60 тысяч километров. Воздушный фильтр меняется через каждый год либо 15 тысяч километров. Свечи зажигания нуждаются в замене через 30 тысяч километров. Последнее – это охлаждающая жидкость, которую нужно менять через каждые три года либо после 90 тысяч километров.
Мелкие неисправности
При достаточно живучей цилиндропоршневой группе двигатель Рено 1.6 (K4M) способен вызывать хлопоты по части электрики, течей масла и прочим досадным вещам.
На катушках зажигания при длительном их использовании рассыхаются изолирующие резинки, которые надеваются на свечу. Начинаются пропуски зажигания.
Купить катушки зажигания для двигателя Рено 1.6 К4М вы можете на сайте компании «АвтоСтронг-М».
Топливные форсунки долговечны, но могут засоряться, что устраняется ультразвуковой чисткой.
Течи масла по сальнику коленвала, из-под клапанной крышки или по ее крепежным болтам, а также по резиновой прокладке поддона являются довольно обычным явлением. Также помпа двигателя K4M может дать течь.
Если двигатель начинает вяло и с запозданием реагировать на акселератор, то надо диагностировать датчик абсолютного давления во впуске.
Если мотор К4М дергается при трогании, наблюдаются провалы в тяге, то неисправности могут быть обнаружены в бензонасосе – либо его моторчик изношен, либо забита сетка топливоприемника. Также виновником могут быть неисправные свечи зажигания или катушки.
А вот если двигатель K4M не заводится и отсутствует искра на катушках, то обычно неисправность заключается в неисправности датчика положения коленвала. Бывает, двигатель Рено не заводится из-за ослабления клеммы на стартере или из-за выгорания клеммы бензонасоса или поломки его моторчика.
Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
Двигатель Renault K7M 710/800 1.6 8V
Характеристики двигателя Рено Логан 1.6
Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход топлива — город 10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике – 400+ тыс. км
ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно
Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus
Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M
Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации. По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6
Чип тюнинг двигателя Рено Логан
Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))
Компрессор и турбина на Логан 1.6
Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru
Недостатки двигателя К4М
Основные отличия Renault К4М от двигателя К7М
Прототипом для создания двигателя Renault K4M является его старший брат К7М. Нужно отметить, что чугунный БЦ на двигателях одинаковый. Одинаковые коленчатые валы, масленный насос, поршня, шатуны и другие детали, находящиеся в БЦ. Вся разница заключается в серьезных отличиях головки БЦ. На новом моторе, вместо одного распределительного вала установленны два вала. На отдельных моделях, у которых мощность около 115 л., сил, на впускном валу устанавливается система, изменяющая регулировку фаз газораспределения. Вместо 8 клапанов старого образца К7М, здесь работают 16 клапанов. Об этом можно узнать по надписи на верхней крышке двигателя
Ещё одно важное изменение новой модели, это установленные гидра компенсаторы. Установка гидра компенсаторов, исключает необходимость, периодической, сложной и дорогостоящей регулировки клапанов
В результате этих изменений, мотор Renault K4M стал мощнее, экономичнее, а звук работы двигателя, стал значительно тише.
Типичные проблемы
Несмотря на все указанные выше достоинства и простоту устройства, двигатель К4М у многих автовладельцев заслужил репутацию проблемного. На то есть существенная причина.
Проблемы шкива.В 2010 году на российском рынке была обнаружена партия двигателей К4М с бракованным демпферным шкивом. «Не повезло» обладателям Sandero и Logan: укомплектованные этими двигателями машины в один момент обнаруживали вал черного дыма из-под капота.
Причиной неисправности послужил сломавшийся из-за разрушившейся демпферной пружины шкив коленвала. Часто вместе с этим плавился кожух ГРМ, случался перескок/сдвиг ГРМ, загиб клапанов, повреждение ГБЦ, задирание цилиндров, повреждение поршней двигателя и т.д. Причем это могло произойти на новых машинах, буквально только что из салона. Проблема усугублялась тем, что, если поломка происходила на ходу, на скорости, водитель лишался гидроусилителя, и автомобиль превращался в плохо управляемый снаряд.
Всего дефект в 2010 обнаружился примерно на 100 автомобилях. Срок капремонта составил, в среднем, около месяца. Производитель двигателя отказался признавать тенденцию к браку. И по сей день иногда приходят сообщения о поломке машины на К4М со схожими симптомами, хотя случаи выхода из строя нельзя считать массовыми.
Распространенные неисправности
Мотор троит.
Вероятно, вышли из строя катушки зажигания или свечи. Следует проверить их и заменить, при необходимости.
«Плавают» обороты двигателя
Причиной может быть барахлящий регулятор холостого хода, негерметичная система впуска воздуха («подсос»), загрязнение дроссельной заслонки.
Неисправный фазорегулятор.
Ресурс этого блока – около 100 тыс. км., но замена может потребоваться и раньше.
Протечки антифриза и масла.
Наиболее проблемными местами считают сальник коленвала двигателя и помпу. Случается, что начинает «потеть» и даже явно протекать клапанная крышка.
Обледенение мотора с последующей поломкой.
Этой проблеме подвержены некоторые автомобили с недостатком конструкции, и только в холода. Снег может попадать под капот двигателя, он садится на кожух механизма газораспределения и тает, образовавшаяся вода стекает к низу ремня и замерзает своеобразным наростом. Когда машину заводят, эта «ледышка» попадает под шестерню, ГРМ перескакивает, и клапаны бьются о поршни.
Ремонт
Загнутые клапана двигателя авто
Если Вы выправите клапан “на глазок”, то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите “чуть-чуть” подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания – никакой колпачок не удержит. Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.
Модели ВАЗовских двигателей, клапана которых не “боятся” обрыва ремня ГРМ:
ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л(оба 8ми клапанные)
Известно, что старые 8-ми клапанные “опелевские” двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.
Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже “железки” не имеют железного терпения и постарается стать хорошим хозяином своего “коня”.
В заключение, нелишним будет добавить – следите за своим авто, не сомневайтесь, есть ли повод “заглянуть под капот”.
Осенью 2021 года семейство легковых «Лад» пополнила топовая модель – автомобиль Веста, выпускаемый в кузове «седан». Задавая вопрос «гнёт ли клапана на Лада Веста», нужно ясно представлять себе, о каком двигателе идёт речь: об 1,6-литровом российском или ниссановском, а может, о последней разработке ВАЗ с названием «21179».
Здесь рассмотрены варианты, имеющие отношение к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускать в ближайшем будущем. Также для Весты был разработан 8-клапанный мотор – он точно не гнёт клапаны и точно не будет устанавливаться на топовые седаны в 2016-м году.
Подробнее о двигателях, которыми оснащена линейка Лада Веста в материале: !
ДВС ВАЗ-21129, 106 «сил» (клапана гнёт)
Под капотом 106-сильной Лада Веста
Немного истории. Мотор 21129 является доработанным вариантом другого двигателя, а именно, 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1 ). Смысл в том, что глубина проточек не являлась достаточной: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.
С переходом к новому поколению ДВС, то есть к 21129, конструкция поршней была доработана. Но внешняя форма изменилась не сильно, и хотя выемки остались, их глубина по-прежнему является недостаточной.
По идее, проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащённых 4-мя клапанами на цилиндр. Каждый новый 16-клапанник её «наследует». Исключением считается один раритет – ДВС ВАЗ-2112, объём которого равен 1,6 л.
Там выемки сделаны на совесть (рис. 2 ).
122-сильный мотор «21179» (клапана гнёт)
По своей конструкции ДВС ВАЗ-21179 не сильно отличается от предшественников. Рабочий объём был увеличен до 1774 мл, что достигнуто за счёт изменения длины хода поршня: было 75,6 мм, стало 84,0 мм.
Элементы шатунно-поршневой группы
Сам поршень теперь подогнан к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличилось на 1,3 мм – до 26,7 мм.
Но более глубокие выточки в днище так и не появились. Механизм ГРМ по-прежнему приводит в действие ремень, а при его обрыве возможность погнуть клапаны никто не отменял.
Привод ГРМ на двигателях 21179 снабжён не одним, а двумя натяжными роликами. Что сделано затем, чтобы конструкция была менее восприимчивой к растяжению ремня ГРМ.
Здесь сказано: количество натяжных роликов – два
Один из автоматов натяжения может заклинить, но тогда его функцию возьмёт на себя второй ролик-автомат.
Обзор и характеристики
К4М – 16-клапанный (16V) инжекторный двигатель объемом 1.6 литра, впервые выпущенный в 1999 году. Он является логическим продолжением линейки двигателей К7М, и отличается от последних обновленной головкой блока цилиндров: в последней имеются отдельные распредвалы для впускных и выпускных клапанов. Кроме того, в конструкцию газораспределительного механизма были добавлены гидрокомпенсаторы, что сделало мотор, в сравнении с предшественниками, менее шумным.
Основные характеристики двигателя К4М:
| Питание | Инжекторное |
| Компоновка | Рядная |
| Объем | 1.6 л. |
| Цилиндров: | 4 |
| Клапанов | 16 |
| Степень сжатия двигателя | 9.5 |
| Развиваемая мощность | От 90 до 115 сил |
| Крутящий момент | В пределах 145… 152 Нм |
| Соответствие экологическим нормам | Евро-3, 4, 5 |
| Рекомендуемый тип топлива | 95 бензин |
Заявленный на двигатель К4М ресурс – до 500 тыс. км.
Как на Ларгусе проверить состояние ремня
Обрыв ремня ГРМ на Ларгусе приводит к тому, что клапана остаются в открытом состоянии, а поршни бьют по «тарелкам» загибая их. Такая поломка приводит к капитальному ремонту ГБЦ и замене поршней.
Чтобы этого не случилось, необходимо уметь распознавать повышенный износ ремня ГРМ. В настоящий момент есть два способа оценить его исправность:
- внешний осмотр;
- посторонние звуки.
Внешний осмотр помогает оценить визуальное состояние ремня. На нем не должно быть трещин и торчащих заусенцев. Он должен быть ровным и опрятным. Провести внешнюю оценку изделия можно только при снятых защитных экранах.
Посторонние звуки может различить лишь опытный водитель. Если на старом ремне имеются заусенцы, то они будут задевать о шестерни и прочие механизмы с характерным мягким звуком. Это может служить поводом для осмотра ремня ГРМ.
Самые распространенные поломки мотора К7J
Плавают обороты
Чаще всего владельцы автомобилей, оснащенных этим двигателем, сталкиваются с плавающими оборотами и виной тому регулятор холостого хода. Если у вас свежий топливный фильтр и чистая сетка бензонасоса, то скорее всего это точно он.
Троение
Проблемы с катушками зажигания знакомы всем любителям французских автомобилей, но здесь они проявляются особенно часто. Троить мотор конечно может и за счет плохих свечей, но гораздо чаще именно из-за катушек.
Перегрев
Регулярно выходит из строя термостат, что приводит к перегреву. Если водяная помпа не течет и нет засоров в системе охлаждения, то причина скорее всего в нем.
Стуки в двигателе
Стучит мотор, а вы недавно уже регулировали зазоры клапанов, значит дело серьезное, пора в сервис. Возможно это коренные или шатунные подшипники, поршни или поршневые пальцы. Будете ездить со стуком дальше, тогда готовьтесь к капремонту.
Характеристики двигателя K4M
Как вы уже поняли, разные модификации имеют разные параметры. Двигатель K4M 1.6 16v обладает мощностью 102 л.с., а его крутящий момент составляет 145 Нм. Мотор оснащается системой питания с распределенным впрыском топлива и электронным управлением. Норма токсичности мотора – «Евро 4». Это означает, что заливать можно бензин АИ 92 и выше. Также можно выделить электронную систему управления двигателем.
Автомобиль «Рено Дастер» с этим двигателем способен развивать скорость до 163 километров в час, а его расход топлива по городу составит 9.8 литра на 100 км и 6.5 литра на 100 км – по трассе.
Отметим, что тюнинг двигателя K4M возможен. Некоторые автовладельцы производят чиповку мотора с заменой выхлопа на безкатовый. В результате мотор получает прибавку в лошадиных силах (его мощность растет до 120 л.с.).
Выводы
Но одно ясно точно, чтобы обеспечить максимальный ресурс работы двигателя, необходимо регулярно менять моторное масло и соблюдать температурные режимы работы двигателя.
Для любителей новых возможностей нужно рекомендовать шестнадцатиклапанный вариант, тогда как для тех, кто предпочитает простоту мотора, лучше подойдёт его восьмиклапанный вариант.
Симптомы, которые указывают на неправильную работу двигателя:
- двигатель троит и работает нестабильно;
- двигатель глохнет на холостых оборотах;
- плавают обороты двигателя.
