Система зажигания Рено Логан: проверка и снятие

Рено логан схема замка зажигания

Цветные элетросхемы для Рено Логан. На автомобили устанавливают двигатели рабочим объемом 1,4 и 1,6 л, мощностью 55 кВт (75 л.с.) и 64 кВт (87 л.с.) соответственно. Внешне двигатели идентичны и отличаются лишь радиусом кривошипа коленчатого вала и высотой блока цилиндров. Кузов – типа седан, несущий, цельнометаллический, сварной конструкции, c навесными передними крыльями, дверьми, капотом и крышкой багажника. Трансмиссия выполнена по переднеприводной схеме, приводы передних колес оснащены шарнирами равных угловых скоростей типа «Трипод». Коробка передач пятиступенчатая механическая. Коробки передач, устанавливаемые на автомобили с двигателями рабочим объемом 1,4 и 1,6 л, практически одинаковы по конструкции, имеют одинаковые передаточные числа и различаются только размерами картера сцепления, что обусловлено применением на этих двигателях сцеплений разного диаметра. Тормозные механизмы передних колес дисковые, с плавающей скобой. Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазоров между тормозными колодками и барабанами. По заказу автомобили могут быть оснащены антиблокировочной системой (ABS) тормозов. Это первая часть схем электрооборудавания, продолжение смотрите тут.

Электросхема зарядки аккумуляторной батареи

1 — стартер; 2 — генератор; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — комбинация приборов Рено Логан.

Топливный насос и датчик уровня топлива

1 — комбинация приборов; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — разъем электропроводки панели приборов/левой задней части кузова; 4 — топливный насос и датчик уровня топлива; 5 — блок реле 1047 в моторном отсеке, реле 236.

Схема системы управления двигателем Рено

1 — блок предохранителей 597В в моторном отсеке; 2 — блок реле 784 в моторном отсеке, реле 700; 3 -форсунка 1-го цклиндра; 4 — блок предохранителей в салоне; 5 — разъем электропроводки моторного отсека/салона (моноблок); 6 — блок реле 1047 в моторном отсеке, реле 236 и 238 (см. рис. 10.2а и 10.26); 7 — блок реле 784 в моторном отсеке, реле 474; 8 — датчик давления хладагента (автомобили с системой кондиционирования); 9 — форсунка 2-го цилиндра; 10 — топливный насос и датчик уровня топлива; 11 — разьем электропроводки панели приборов/левой задней части кузова; 12 — блок реле в моторном отсеке, реле 234; 13 -датчик положения дроссельной заслонки; 14 — форсунка 3-го цилиндра; 15 — панель управления системой кондиционирования; 16 — датчик детонации; 17 — датчик положения коленчатого вала; 18 — модуль зажигания; 19 — датчик температуры воздуха; 20 -форсунка 4-го цилиндра; 21 — адсорбер; 22 — шаговый электродвигатель регулятора холостого хода; 23 — комбинация приборов; 24 — ЭБУ; 25 — диагностический датчик концентрации кислорода (лямбда-зонд); 26 — коммутационный блок салона; 27 — датчик температуры охлаждающей жидкости; 28 — реле давления системы рулевого управления с гидроусилителем; 29 — датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 — диагностический разъем; 31 — датчик скорости; 32 — датчик абсолютного давления во впускной трубе.

Распространенные неисправности

Так как схема электропроводки имеет множество компонентов, говорить об определенных неисправностях нет смысла. Поскольку речь идет об электрике, выйти из строя может все что угодно — как само устройство, так и датчики, регуляторы, проводка и т.д. Перед тем, как приступить к определению неисправностей, необходимо тщательно изучить соответствующую систему и ее схему, чтобы иметь хотя бы минимальное представление о ее работе. Процедура поиска причины поломки осуществляется поэтапно, путем определения работающих компонентов того или иного узла.

Если при диагностике было обнаружено, что в одном узле некорректно работают или не работают несколько компонентов, то обычно в первую очередь из строя выходит предохранительное устройство. Также контакт предохранителя может быть нарушен с массой. Обычно само замыкание происходит на один элемент или массу. Поэтому в первую очередь следует учить состояние определенного предохранительного устройства, проводов, а также состояния контактов.

Часто бывает такое, что неработоспособность оборудования обусловлена попросту сгоранием предохранителя либо окислением контактов. Если проблема заключается в окислении, то контакты нужно просто зачистить, для этого используется наждачная бумага или строительная железная щетка (автор видео — канал La Vitek).

Если с предохранителем и контактами все в порядке, то можно попытаться найти нерабочий участок цепи при помощи тестера. Если вы когда-то решили подключить фаркоп к задней оптики, а сейчас фары фаркопа не работают, то в первую очередь нужно проверить участок цепи, отвечающий за работу фар. Если задняя оптика машины работает, а оптика на фаркопе — нет, то вероятнее всего, причина кроется в оборванном проводе, вам надо найти его тестером. Для получения более точных результатов перед диагностикой нужно воспользоваться электросхемой, чтобы точно знать, какие участки проверять в первую очередь.

Кроме того, диагностика неисправностей может производиться при помощи контрольной лампы с напряжением 12 вольт. К лампе нужно припаять провода и впоследствии подключать ее к тому или иному оборудованию, чтобы выявить вышедшее из строя. Если опыта в проведении подобных работ у вас нет, то наиболее оптимальным вариантом будет обратиться за помощью к электрику.

Неисправности катушки и замка зажигания: что предпринять?

Способ второй: проверка сопротивления

Этот способ более точный и помогает определить, точно ли проблема с зажиганием заключается в катушке.

• Для теста понадобится мультимер, измеряющий сопротивление.
• Катушку лучше снять с автомобиля.
• Перед тем, как приступать к тесту, узнайте, как устроены катушки зажигания на вашем «Рено» (где находятся выводы первичной и вторичной катушек) и какие у них технические характеристики.

Как правило, катушки для легковых автомобилей имеют сопротивление 0,7-1,7 Ом для первичной и 7500-10500 Ом для вторичной обмотки.

• Посмотрите руководство к вашему «Рено», чтобы понять, как снять катушки: отсоединить проводку, открутить катушку от ее крепления гаечным ключом.
• Измерьте сопротивление первичной обмотки.

Для этого коснитесь щупами мультимера выводов первичной обмотки. Обычно это два контакта по бокам катушки. Сравните полученное значение со значением сопротивления, которое указал производитель (понадобится справочная литература по вашей модели «Рено»).

Измерьте сопротивление вторичной обмотки.

Для этого коснитесь щупами мультимера одного бокового и центрального контакта катушки. Соблюдайте полярность: черный щуп мультимера должен касаться центрального контакта, красный — бокового. Сравните результат с техническими характеристиками конкретно ваших катушек зажигания.

Если сопротивление хоть намного отличается, катушку придется менять — она не будет работать правильно.

• Если полученные значения меньше заводских — в обмотке повреждена изоляция, это короткое замыкание.
• Если сопротивление выше заводских значений — провод обмотки оборван, нет контакта.

О том, как проверить АКП Рено при покупке, мы писали здесь.

Это интересно: Проверка защитных чехлов приводов передних колес Renault Logan 2004-2015 Бензин

Назначение катушки зажигания и ее типы

Катушка зажигания (называемая еще и бобиной) преобразует электрический импульс от бортового аккумулятора в пик высокого напряжения, подаваемый на установленные в цилиндрах свечи зажигания, и создающий в воздушном зазоре свечи электрическую искру. Низковольтный импульс вырабатывается в прерывателе (трамблере), коммутаторе (усилителе зажигания) или блоке управления двигателем (БУД).

Для электрического пробоя воздушного зазора свечи порядка 0,5-1,0 мм необходим импульс напряжением не менее 5 киловольт (кВ) на 1 мм зазора, т.е. на свечу должен подаваться электрический импульс напряжением не ниже 10 кВ. Для большей надежности, с учетом возможной потери напряжения в соединительных проводах и добавочном ограничительном резисторе, вырабатываемое катушкой напряжение должно доходить до 12-20 кВ.

Внимание! Импульс высокого напряжения с катушки зажигания опасен для человека и может даже вызвать поражение электротоком! Особую опасность разряды представляют для лиц с сердечно-сосудистыми заболеваниями.

Модуль зажигания Рено Логан

Вам потребуется тестер или омметр.

1.Отсоедините от модуля зажигания нако­нечники высоковольтных проводов.

2. Измерьте сопротивление вторичной об­мотки, подсоединив омметр к высоковольт­ным выводам модуля зажигания. Сопротив­ление вторичной обмотки должно составлять приблизительно 7,0 кОм. 3. Повторите проверку для выводов «2» и «3».

4. Если сопротивление хотя бы одной вто­ричной обмотки отличается от указанного, замените модуль зажигания. 5. Подсоедините на место высоковольтные провода. 6. Перед установкой смажьте наконечники высоковольтных проводов консистентной смазкой. Завод-изготовитель рекомендует FLUORINE GREASE (каталожный номер 82 00168 855), но можно использовать и технический вазелин.

Снятие и установка модуля зажигания

Вам потребуется ключ TORX Т30.

1. Отсоедините от модуля зажигания нако­нечники высоковольтных проводов	2. Отжав фиксатор, отсоедините колодку жгута проводов.
3. Выверните три болта крепления модуля зажигания.	4. Снимите модуль. 5. Установите детали в порядке, обратном снятию. Момент затяжки болтов крепления модуля зажигания 15 Нм.

Гарантия качества

Наши мастера предоставляют полный пакет гарантийных обязательств на все виды работ, проводимых в рамках оформленной заявки. В случае обнаружения брака со своей стороны мы устраняем дефект на бесплатной основе в оптимальные сроки.

Длительность гарантии подлежит корректировке, если владелец предоставил неоригинальные детали для ремонта.

None В двух словах, бензонасос в порядке, стартер крутит (при этом гаснет экранчик с уровнем топлива и температурой на панели), а машина не заводится. Отпускаешь ключ, пробуешь заново — все хорошо.

Такая оказия случалась в основном “на холодную”, после некоторого более-менее продолжительного времени простоя (с заглушенным двигателем). От получаса и далее. Если заводиться после минуты-трех-пяти, то такого не наблюдалось

Авто-электрик сразу обратил внимание на факт гаснущего экрана БК, и полез смотреть контактную группу

Сняли ее, рассмотрели и приговорили к замене, потому что выглядела она так:

Электрик назвал это как-то в духе “контакты опустились”, и объяснил, что питание на этот провод (контактную группу) идет без реле, напрямую. Из-за этого и получается износ. Сам я не специалист в этой области, поэтому конкретный механизм износа объяснить не смогу.

Так или иначе, нашли на авторынке отдельно ее с замком и ключом) производства ASAM. Нашли не сразу, т.к. по умолчанию она продается вместе с личинками всех замков и двумя ключами.Сейчас понимаю, что надо было брать оригинал — потому что у аналога несколько иная конструкция.

None

Полный размерЛичинка, соединенная с контактной группойВ общем личинка имеет аналогичный по форме выступ/штырек и крутит им контакты в контактной группе ))А вот в аналоге от ASAM оказалось, что эта прорезь не прямоугольная, а вообще треугольная. И никак не стыкуется с оригинальной личинкой. Единственный вариант (на мой взгляд) — это надо было разобрать ее, добраться до контактов и попробовать нахлобучить на них крышку от оригинала с прямоугольной прорезью.Но как-то эта идея умерла в зародыше, по ряду причин: корпус ее несколько отличался от корпуса оригинала, поэтому был риск что не срастется; плюс снимается и одевается эта крышка тяжеловато, сплошь тонкие пластмассовые защелки — боялись сломать.

Поэтому пришлось ставить уже комплектом — новую контактную группу и новую личинку. Заодно поставили реле “световое” перед зажиганием (купил в автозапчастях, около 80 руб.). Теперь у меня два ключа — один от зажигания, второй от всего остального)).

Мораль — надо было не экономить, брать сразу оригинал. Возможно, там можно было бы заменить только контактную группу и она подошла бы к старой личике замка. А вообще, конечно, это современные реалии — вместо по сути, пучка проводов с парой разъемов — автовладелец вынужден покупать дополнительно все замки и менять еще и их. А передние меняются со снятием дверных обшивок, к слову…

Признаки неисправности модуля зажигания

Перечень актуален лишь при условии, что остальные системы (свечи, форсунки, датчик положения коленвала, компрессия в цилиндрах, топливная система) исправны, и работают согласно установленным параметрам. Симптом неисправной свечи может не отличаться от банального пропадания контакта между модулем зажигания и высоковольтным кабелем.

• Троит двигатель. На самом деле причин множество, но основной виновник – наш модуль. Причем это может быть контактное явление, или поломка радиоэлемента. Явный признак выхода из строя катушки – сбои происходят в двух цилиндрах одновременно. То есть «не горят» свечи либо №№ 1 и 4, либо №№ 2 и 3.
• Тяга мотора заметно снизилась. Машина не троит, работает ровно, но разгон в горку или под нагрузкой происходит с ленцой.
• При резком ускорении происходит своеобразный провал тяги в двигателе. Как будто не хватает производительности бензонасоса. Если в бензобаке порядок – ищите причину в модуле зажигания.
• На холостом ходу плавают обороты (разумеется, при работающем РХХ).

И разумеется, сигнализация «check engine». Если неисправность зафиксирована модулем ЭБУ, это хорошо для диагностики. Вы можете считать ошибки OBD любым доступным способом:

• с помощью кодов электронного одометра (при наличии такой опции);
• с помощью бортового компьютера, если в нем заложена функция раскодировки;
• любым диагностическим сканером, например – ELM327 в паре со смартфоном.

Если вы распознали коды ошибок, связанные с пропусками зажигания именно в паре свечей, вероятнее всего причина в неисправном модуле зажигания.

Устройство катушки зажигания

Катушка зажигания представляет собой повышающий трансформатор с 2 обмотками — низковольтной и высоковольтной, либо автотрансформатор, в котором обе обмотки имеют общий контакт, обозначаемый «К» (корпус). Первичная обмотка наматывается лакированным медным проводом большого диаметра 0,53-0,86 мм и содержит 100-200 витков. Вторичная обмотка наматывается проводом диаметром 0,07-0,085 мм и содержит 20.000-30.000 витков.

При работе двигателя и вращении распредвала кулачковый механизм трамблера последовательно замыкает и размыкает контакты, и в момент размыкания меняющийся в первичной обмотке катушки зажигания ток по закону электромагнитной индукции наводит во вторичной обмотке, связанной с первичной общим магнитным потоком через сердечник из тонких железных листов, импульс высокого напряжения.

В подобной схеме, применявшейся вплоть до 90-х годов, часто подгорали электрические контакты в цепи размыкания, и в последние 20-30 лет производители электрооборудования заменили механические прерыватели на более надежные коммутаторы, а в современных автомобилях работа катушки зажигания контролируется блоком управления двигателя, в который и встроен коммутатор.

Иногда коммутатор конструктивно объединен с катушкой зажигания, и при его неисправности приходится менять коммутатор вместе с катушкой.

Renault Logan › Logbook › Катушка зажигания — копаем глубже

Недавно дождливым утром, после того как машина нормально завелась, двигатель начал троить (второй раз за полгода). Секунд через 20 всё пришло в норму, но пришло осознание что проблема не в спавшем проводе, а в катушке зажигания.

Чтение форумов, натолкнуло на проверку катушки на предмет трещин и они были найдены.

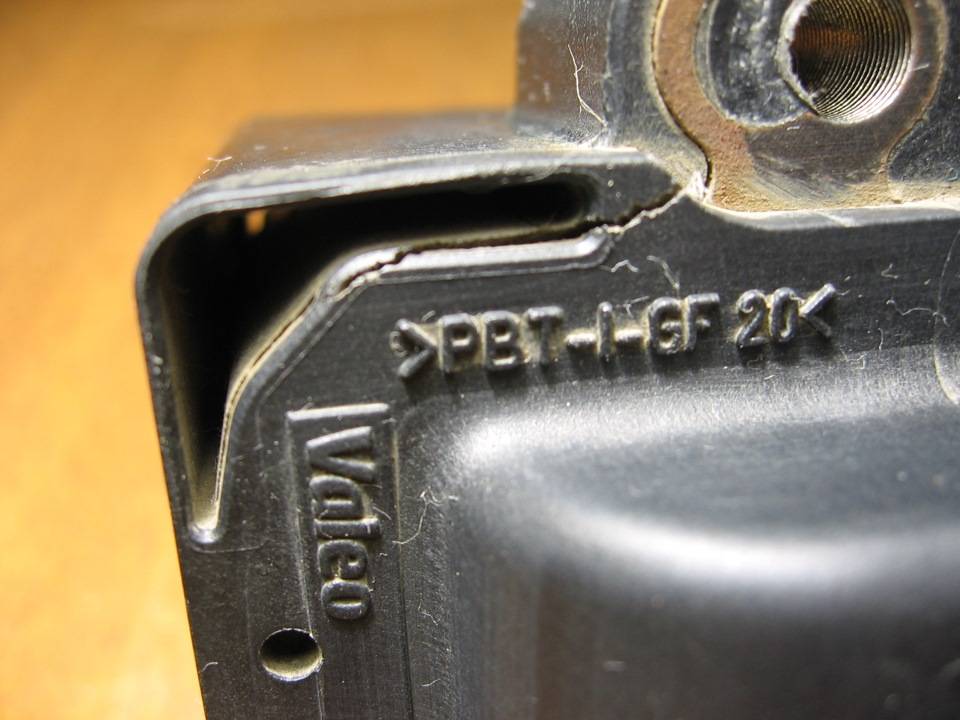

Трещины на катушке

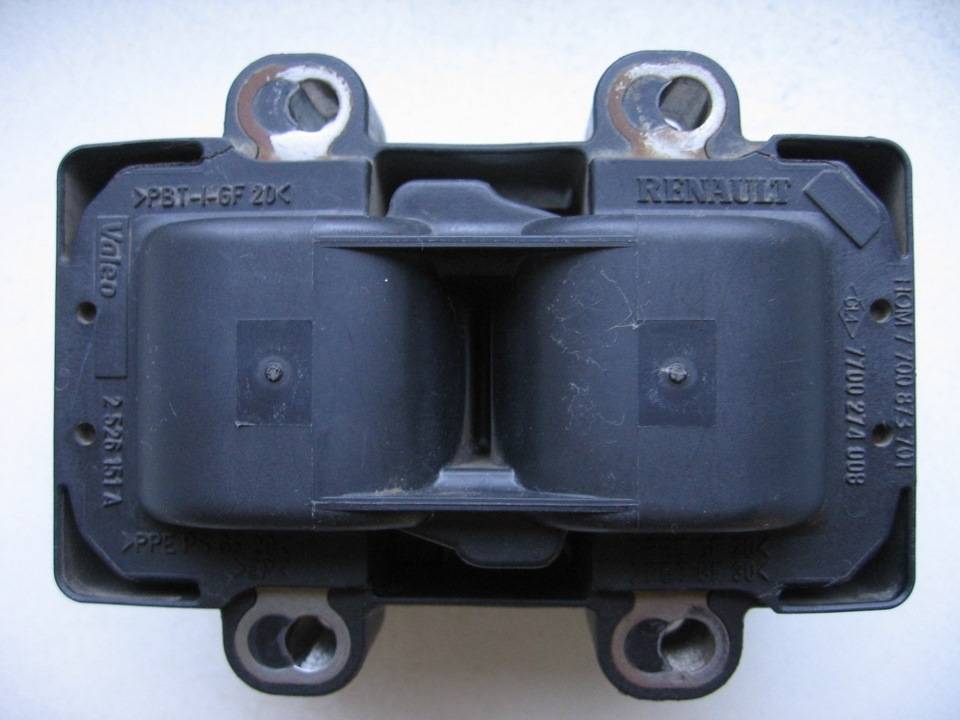

Катушка фирмы Valeo, тоже подвержена проблеме

Поездка в сервис ничего не дала (машина ещё полгода на гарантии). Инженера по гаратии трещины на катушке совсем даже не смутили и он невозмутимым видом предложил записаться на диагностику. Причём не забыл вежливо сообщить, что если проблема себя не проявит, мне придётся отдать 800 рублей.

С учётом того, что за полгода проблема вылазила всего два раза, а недорогую новую катушку можно купить в районе тысячи рублей, пришлось этому инженеру сказать спасибо…

Копейка рубль бережёт, поэтому решил сначала попробывать решить проблему сам, благо трещины пока ещё не такие большие. Чтение форумов сводилось к мысли о том, что трещины появляются из за неудачного расположения катушки близко к горячему двигателю. Народ советует её поднять повыше и заодно на всякий случай подложить какой нибудь теплоизолирующий материал.

Немного отвлечённо поразмыслив, решил что дело не столько в близком расположении катушки, сколько в том что она крепится на выступах клапанной крышки через которые тепло очень хорошо начинает нагревать катушку в районе крепления. На мой взгляд, трещины рядом, лучшее тому свидетельство. Почему я пришёл к такому выводу:

1. Берём к примеру лобовое стекло, оно часто трескается от перепада температур, другим материалам это не чуждо.2. Теплопроводность воздуха мала, это всё даки один из лучших теплоизоляторов, потому если речь идёт о нагреве катушки, она прогревается от него более менее равномерно.3. Теплопроводность алюминия и железа велика, на ряду с большой массой (и тепловой ёмкостью катушки) получаем что тепло передаётся через ножки и вот этот перекос как раз и может приводить к деформациям.4. Когда снимал катушку, она была еле тёплая, а вот болты крепления были конкретно горячие.

Отсюда сделал для себя два вывода:

1. Катушку надо поднимать, но желательно в качестве подкладки использовать не железо (гайки шайбы и прочее), а что нибудь не проводящее тепло, например пластик.2. Чтобы тепло не проходило на корпус через шляпку болта, под неё для профилактики можно подложить специальные стопорные шайбы. Судя по схеме, корпус катушки должен сидеть на массе, поэтому совсем уж её изолировать наверное не стоит.

В результате сначала очистил катушку от грязи и замазал трещины силиконовым герметиком. На всякий случай вырезал из первого попавшегося под руку материала (вроде похож на изолон) прокладки. Нашёл небольшие пластиковые шайбы и собрал конструкцию как показано ниже. Длины штатных болтов хватило.

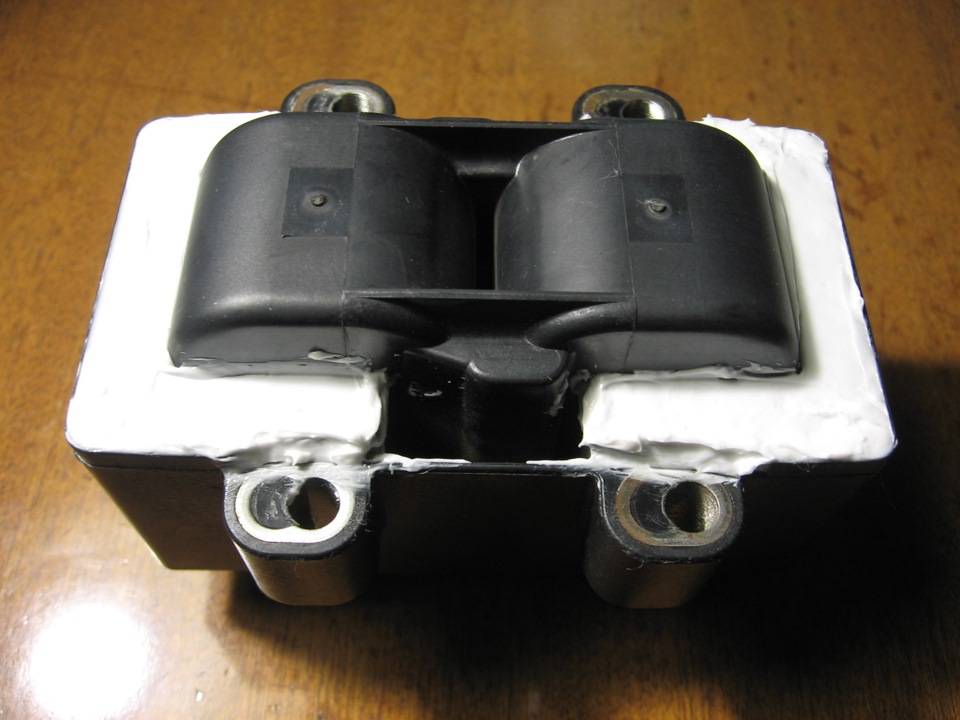

Замазал трещины строительным силиконовым герметиком

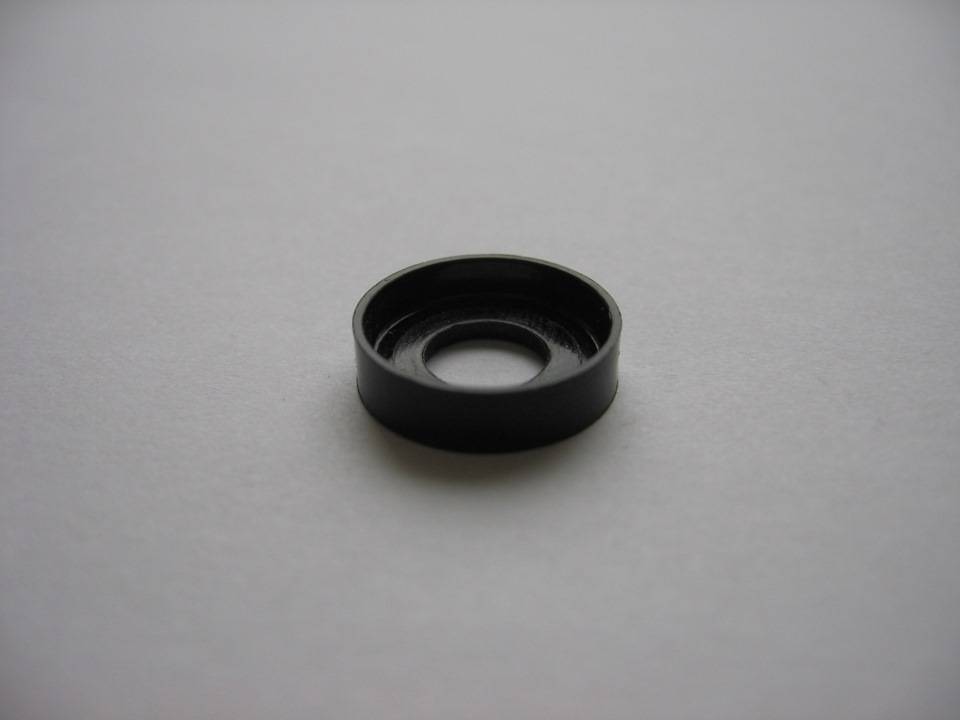

Нашёл вот такие шайбочки (от серверной стойки)

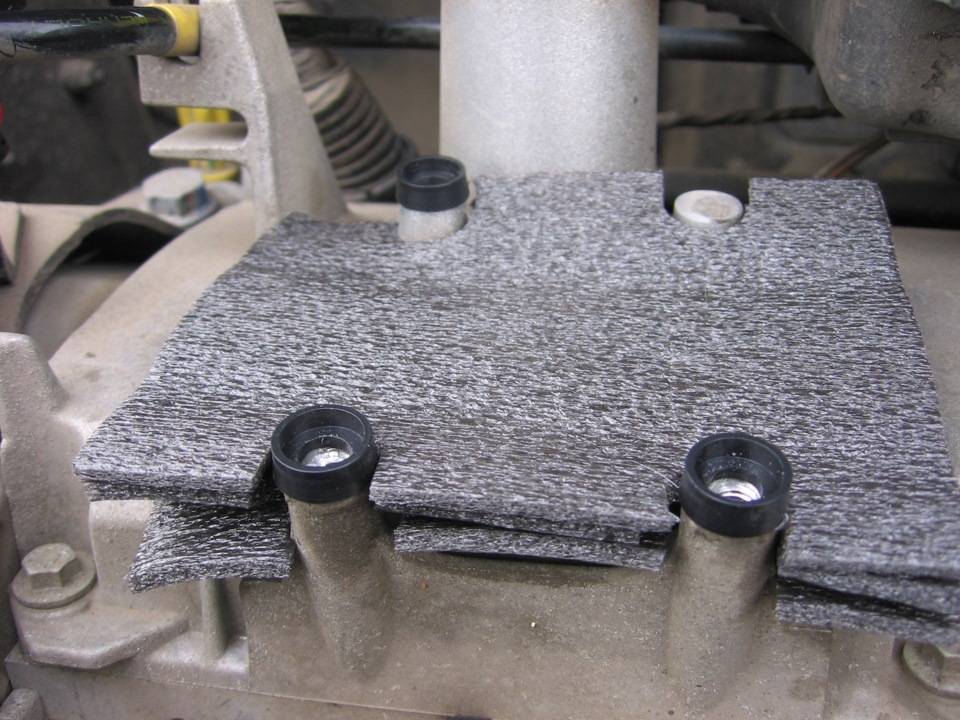

Вырезал прокладки из изололона (3 штуки, т.к. материал тонкий)

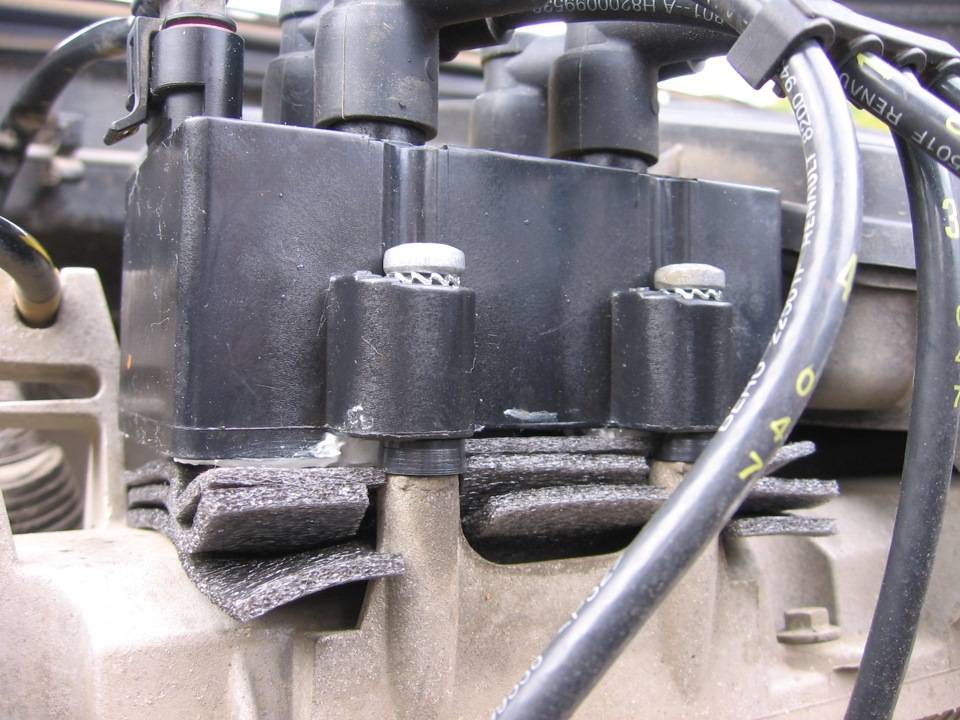

Закрепляем, шайбочки немного приклеял

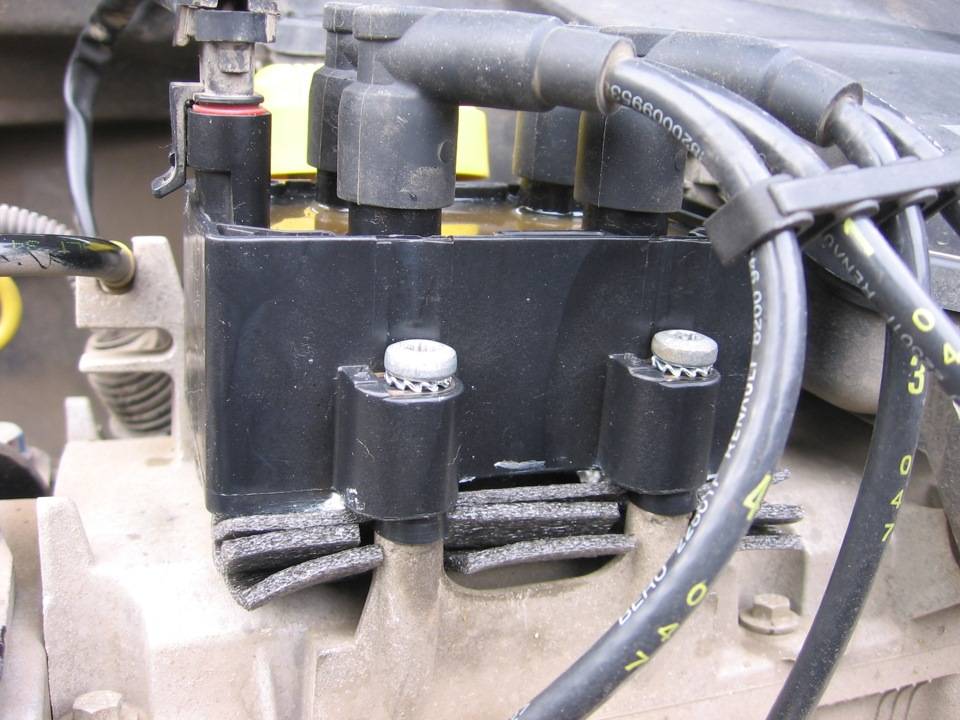

Длины штатных болтов хватило

На сколько хватит старой катушки покажет время, пока проблема себя больше не проявляла.

P.S. Удивляет что инженеры РЕНО до сих пор не устранили этот неприятный косяк.

Разбираем устройство модуля зажигания современного инжектора

В качестве примера рассмотрим аналогичный прибор, применяемый на инжекторных автомобилях ВАЗ. Работает модуль по старому доброму принципу: на вход подается питание 12 вольт, на выходных контактах формируется высокое напряжение для искрообразования.

Управление электронное, но принципы работы отличаются от простой безтрамблерной системы зажигания:

• Все компоненты находятся в одном корпусе. С одной стороны это удобно – меньше проводов и контактов – ниже вероятность поломки. С другой стороны – если сгорел модуль зажигания, его надо именно ремонтировать, просто заменить вышедший из строя элемент не получится.
• Устройство компактное, его удобно разместить в подкапотном пространстве.
• Питание модуля зажигания низковольтное, что повышает надежность устройства.
• Стоимость готового устройства невысока.
• Данный модуль зажигания имеет две катушки. Это способствует живучести прибора – каждый трансформатор нагружен в два раза меньше.

Секрет работы модуля в следующем: используется не четыре, а две катушки на 4 цилиндра. Мастера старой школы называют этот прибор двух искровой бобиной. Попеременное подключение каждой катушки формирует две искры: рабочую и холостую. За счет грамотного распределения по свечам, холостая искра зажигается в тот момент, когда в соответствующем цилиндре нет топливовоздушной смеси.

Сигнал на искрообразование дает коммутатор (выполняющий роль электронного трамблера). Перед тем, как проверить модуль зажигания, необходимо убедиться в том, что управляющие импульсы приходят на контактные колодки из коммутатора.

Этот блок отвечает за так называемое опережение зажигания, то есть формирует сигнал в нужный момент. Управляющий импульс о положении коленчатого вала выдает датчик Холла, он же синхронизирует работу всей системы.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

На многих Renault Logan и Sandero катушка зажигания деформируется от температуры.

Владельцы могут не знать о проблеме, визуально этого не видно.

Деформацию катушки зажигания можно увидеть только после снятия.

Причина такой деформации в связи с конструктивным просчетом инженеров. Катушка очень плотно прилегает к мотору и пластик трескается от температуры. Помимо этого под катушкой скапливается влага и попадает в корпус катушки.

Стоит отметить, что на многих автомобилях данная проблема никак не сказывается на работе.

Есть два способа решения проблемы.

1.
Установка катушки Bosch, которая имеет проставку и нет плотного контакта с двигателем. При установке Бошевской катушки потребуются новые провода, поскольку провод 2-го цилиндра не дотянется до разъема.

Номер катушки Bosch F000ZS0221 (стоимость 2500-2700 рублей)

Плюс провода около 1200 рублей.

2.
Чтобы не доводить дело до замены катушки на бошевскую(2600 р.) + замена
проводов (около 1200 р.), проще сразу приподнять штатную катушку
примерно на 10 мм, подложив под болты крепления гайки соответствующей
толщины, на сколько позволит высоковольтный провод 2-го цилиндра.

Как снять катушку зажигания на Логан

Отсоединяем разъем

Снимаем провода

выкручиваем три болта крепления катушки

снимаем катушку, наблюдаем (возможно) такую картину

устанавливаем новую катушку Бош на место

В комплекте с катушкой идут болты короче родных, берем именно короткие и закручиваем ключом на 10

отчет: JuniorLawyer (drive2.ru)

Электросхемы рено логан сандеро (renault sandero logan)

ЭЛЕКТРОННАЯ СИСТЕМА ВПРЫСКА ТОПЛИВА: K4M 696 вар.1 K4M 696 вар 2 K4M 690, K4M 692 вар. 1 K4M 690, K4M 692 вар 2 K4M 690, K4M 692 вар 3 K4M 690, K4M 692 вар 4 K7J 710, K7M 710 вар. 1 K7J 710, K7M 710 вар. 2 K7J 710, K7M 710 вар. 3 K7J 710, K7M 710 вар. 4 K7J 710, K7M 710 вар. 5 K7M 732 вар. 1 K7M 732 вар. 2 K4M 692 вар. 1 K4M 692 вар. 2 Версия EQGNC

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ: вар. 1 (К4М692, K4М696, K7М732) вар. 2 (Logan, Sandero, K7J710, K7M710) вар. 3 (К4М690, К4М692) вар. 4 (К4М696, K7М732)

ЦЕПЬ ЗАПУСКА ДВИГАТЕЛЯ: вар. 1 (Sandero K7J710, K7M710, K7M732, K9K790, K9K794) вар. 2 (K4M690, K4M692, K4M696) вар. 3 (Logan K7J710, К7М710, К9К790, К9К794) вар. 4 (Logan K7М732)

ЦЕПЬ ЗАРЯДКИ АККУМУЛЯТОРА: вар. 1 (K4M696) вар. 2 (K7J710, К7М710, К7М732) вар. 3 (K4M690, K4M692)

ЦЭКБС

ЩИТОК РЕЛЕ САЛОНА

ЩИТОК (КОМБИНАЦИЯ) ПРИБОРОВ: вар. 1 (ABS/ADAC) вар. 2 (SSABS/ADAC) вар. 3 (ABS/SADAC) вар. 4 (SSABS/SADAC)

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ: вар. 1 вар. 2 (K4M690, K4M692, K4M696, K7J710, K7M732) вар. 3 (K4M690, K4M692, K4M696. K7J710, K7M732)

ЗАМОК ЗАЖИГАНИЯ С ПРОТИВОУГОННЫМ УСТРОЙСТВОМ: Вариант 1 Вариант 2 Вариант 3 Вариант 4 Вариант 5 Вариант 6 Вариант 7 Вариант 8

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС: Вариант 1 Вариант 2

СИСТЕМА ABS

ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ: Вариант 1 Вариант 2

АУДИОСИСТЕМА И КОММУНИКАЦИОННОЕ ОБОРУДОВАНИЕ: Вариант 1 Вариант 2 Вариант 3

БАЗОВОЕ ОТОПЛЕНИЕ ИЛИ СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

БЛИЖНИЙ СВЕТ ФАР

ГАБАРИТНЫЕ ФОНАРИ: Вариант 1 (Sandero) Вариант 2 (Logan) Вариант 3 (Logan) Вариант 4 (Logan)

ДАЛЬНИЙ СВЕТ ФАР

ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ САЛОНА

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ: Вариант 1 (Sandero) Вариант 2 (Logan) Вариант 3 (Logan) Вариант 4 (Logan)

ЗАДНИЕ СТЕКЛОПОДЪЁМНИКИ С ФУНКЦИЕЙ БЛОКИРОВКИ

ЗАПИРАНИЕ ОТКР. ЭЛЕМЕНТОВ КУЗОВА: Вариант 1 Вариант 2 Вариант 3

ЗВУКОВОЙ СИГНАЛ

ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА

ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА

ЛАМПА ОСВЕЩЕНИЯ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ПРЕДМЕТОВ

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ЭЛЕКТРООБОГРЕВОМ

ПРИКУРИВАТЕЛЬ: Без подсветки С подсветкой

ОБОГРЕВ ЗАДНЕГО СТЕКЛА: Вариант 1 (Sandero) Вариант 2 (Sandero) Вариант 3 (Logan) Вариант 4 (Logan) Вариант 5 (Logan) Вариант 6 (Logan)

ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ: Вариант 1 (Sandero) Вариант 2 (Logan) Вариант 3 (Logan) Вариант 4 (Logan)

ПЕРЕДНИЕ И ЗАДНИЕ СТЕКЛООЧИСТИТЕЛИ И ОМЫВАТЕЛИ: Вариант 1 (Sandero) Вариант 2 (Sandero) Вариант 3 (Logan)

ПЕРЕДНИЕ СТЕКЛОПОДЪЁМНИКИ С ЭЛЕКТРОПРИВОДОМ

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА: Вариант 1 (Sandero) Вариант 2 (Sandero) Вариант 3 (Logan) Вариант 4 (Logan) Вариант 5 (Logan) Вариант 6 (Logan)

ПОДУШКИ БЕЗОПАСНОСТИ: Вариант 1 Вариант 2 Вариант 3 Вариант 4

ПРОТИВОТУМАННЫЕ ФАРЫ

РУЛЕВОЕ УПРАВЛЕНИЕ

СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ (СПИДОМЕТР): Вариант 1 Вариант 2 Вариант 3 Вариант 4 Вариант 5 Вариант 6 Вариант 7

СИГНАЛИЗАЦИЯ

СИГНАЛЬНАЯ ЛАМПА СТОЯНОЧНОГО ТОРМОЗА

СИГНАЛЬНАЯ ЛАМПА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

ТРАНСПОНДЕР

СИДЕНЬЯ С ПОДОГРЕВОМ

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА: Вариант 1 Вариант 2 Вариант 3 Вариант 4 Вариант 5 Вариант 6 Вариант 7

СТОП-СИГНАЛ: Вариант 1 (Sandero) Вариант 2 (Sandero) Вариант 3 (Logan) Вариант 4 (Logan) Вариант 5 (Logan) Вариант 6 (Logan)

УКАЗАТЕЛЬ ПОВОРОТА И АВАРИЙНОЙ СИГНАЛИЗАЦИ: Вариант 1 (Logan) Вариант 2 (Logan) Вариант 3 (Sandero)

ФОНАРИ ЗАДНЕГО ХОДА: Вариант 1 (Sandero) Вариант 2 (Logan) Вариант 3 (Logan)

Система зажигания входит в состав системы управления двигателем и состоит из катушки зажигания, высоковольтных проводов и свечей зажигания. При эксплуатации система не требует обслуживания и регулирования, за исключением замены свечей.

Четырехвыводная катушка зажигания представляет собой блок из двух катушек. Управление током в первичных обмотках катушек осуществляется ЭБУ в зависимости от режима работы двигателя. К выводам вторичных (высоковольтных) обмоток катушек подключены свечные провода: к одной обмотке – 1-го и 4-го цилиндров, к другой – 2-го и 3-го. Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) – в одном в конце такта сжатия (рабочая искра), в другом – в конце такта выпуска (холостая). Катушка зажигания – неразборная, при выходе из строя ее заменяют.

Свечи зажигания с помехоподавительным резистором сопротивлением 4–10 кОм. Зазор между электродами свечи – 0,9–1,0 мм, размер шестигранника под ключ – 16 мм. В связи с постоянным направлением тока во вторичных обмотках катушки ток искрообразования у каждой пары свечей, работающих одновременно, всегда протекает с центрального электрода на боковой – для одной свечи, и с бокового электрода на центральный – для другой.

Часто задаваемые вопросы

Автолюбителям часто приходится менять в системе зажигания другие детали – свечи.

По эксплуатации катушек этого узла у них появляются вопросы по их использованию.

Ответим на часто встречающиеся из них.

Как проверить катушку зажигания Рено Логан?

Перечислим признаки неисправностей катушек зажигания:

• Двигателей «двоит» или «троит».
• Машина на ходу дёргается.
• Во время нажатия на педаль акселератора случаются провалы.
• Расход топлива увеличивается.

Также на табло бортового компьютера в машинах последних поколений французской модели появляется предупредительная индикация Check Engine.

Эти симптомы говорят, что возможной причиной неисправности системы зажигания может быть катушка.

Она проверяется следующим образом:

1. Демонтируется модуль зажигания с силовой установки автомобиля.
2. Отсоединяются наконечники высоковольтных проводов, колодка с проводами.
3. Демонтируется крепление, модуль снимается.
4. Деталь очищается от пыли и грязи чистой и сухой ветошью.
5. Поверяется первичная катушечная обмотка на предмет обрыва – концы прибора подключаются вначале к выводам C и A, затем – к выводам C и B.
6. В случае, если стрелка не двигается – обрыв, катушка неисправна, её движение означает исправность детали.
7. Замеряется вторичная обмотка, прибор подключается к выводам 1 и 4, после – к выводам 2 и 3. Если стрелка покажет 7 кОм при обоих измерениях, катушка исправна, любой другой показатель говорит о выходе детали из строя.

Также можно отремонтировать её с помощью эпоксидного клея. Иначе возможны утечки по току.

Также следует проверить катушки зажигания на «пробой».

Как правильно заменить катушку зажигания на Рено Логан?

Рассмотрим процедуру замены модуля с катушками зажигания на автомобиле Renault Logan, оснащённого мотором с 8 клапанами.

Она проводится так:

1. Отключается минусовой провод от аккумуляторной батареи.
2. Отсоединяется разъём с проводами.
3. Демонтируются высоковольтные провода от контактов. Чтобы избежать проблем при обратном подключении, следует их промаркировать в соответствии с номерами цилиндров.
4. Выкручивается крепление катушки. Операция производится аккуратно, болты могут привариться от высокой температуры.
5. Снимается сама катушка, устанавливается новая деталь.
6. Монтируются высоковольтные провода соответственно маркировке.
7. Присоединяется разъём с проводами.

Замена катушек на Logan с шестнадцатиклапанным мотором производится проще.

Тут у каждой из свечей зажигания есть своя катушка.

Для смены нужно:

1. Открепить от катушки штекер.
2. Снять крепление катушки, а затем саму катушку.
3. Установить новую.

Какие бывают неисправности катушки зажигания на Рено Логан?

Назовём характерные неисправности катушек зажигания на Рено Логан:

1. Изменение формы корпуса.
2. Образование короткого замыкания.
3. Повреждение изоляционного слоя.
4. Появление трещин на наконечниках.

Продолжать движение на машине с неисправными катушками нельзя.

Это чревато нестабильной работой мотора, проблемами с его запуском, выходом из строя деталей моторного узла.

Установка на автомобилях Рено Логан катушек в непосредственной близости от силового агрегата приводит к повреждению корпуса от перегрева.

Избежать подобного негатива поможет установка дополнительных гаек или шайб высотой около 10 мм.

Сколько нужно катушек зажигания на Рено Логан?

На каждую свечу системы зажигания французского седана Renault Logan стоит свою катушка.

Это означает, что на автомобиль устанавливается четыре катушки.
