Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

• перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

https://youtube.com/watch?v=AT6_SBkDXIQ

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

https://youtube.com/watch?v=GO4d1_Qgb_g

Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года

Предохранители и реле в салоне Рено Дастер (автомобили до 01.2015 года)

Монтажный блок закрыт защитной крышкой. На внутренней стороне крышки есть схема с описанием блока.

Схема блока предохранителей и реле в салоне Рено Дастер (автомобили до 01.2015 года)

Описание

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Предохранитель прикуривателя Рено Дастер; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Схема блока предохранителей и реле под капотом Рено Дастер (автомобили после 01.2015 года)

Описание

Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос

Назначение реле

Этот блок тоже имеет разновидности, в зависимости от комплектации автомобиля, полные электрические схемы Рено Дастер скачивайте здесь.

АКПП: устройство

Данное устройство — это разновидность трансмиссии, который автоматически выбирает нужное передаточное число подходящее по скорости движения.

1. Корпус гидравлического трансформатора.
2. Ведомое колесо (турбинное).
3. Реакторное колесо.
4. Ведущее колесо (насосное).
5. Масляный насос.
6. Обмотки возбуждения электродвигателя.
7. Блокировочная муфта гидротрансформатора (сцепление).
8. Демпфер.
9. Картер гидротрансформатора.
10. Корпус коробки передач.
11. Фрикционные диски блокировочной муфты.
12. Корпус блокировочной муфты.
13. Планетарный редуктор.
14. Фланец ведомого вала коробки переключения передач.
15. Поддон картера.
16. Гидравлические клапаны системы управления включением передач.
17. Клапанная коробка.

Как заменить лампочки

Если работы по выяснению причины неисправности были проведены правильно и причина была найдена в лампах – их нужно заменить. В задних фонарях находится несколько ламп: стоп-сигналы, поворотники, габариты, лампы заднего хода. Если не горят задние стоп-сигналы ВАЗ, можно поменять лампы.

Процесс замены лампочек стоп-сигнала

Для того чтобы добраться до ламп, необходимо открыть багажник и убрать пластиковую накладку, которая препятствует свободному доступу до последних. На каждом фонаре находится пластиковая ручка, которая откручивается. Когда эта ручка открутится полностью, стекло может упасть.

Поэтому нужно держать его. После этого доступ ко всем лампам открыт. Для замены нужной лампы необходимо взять ее и покрутить против часовой стрелки часов. Действия нужно повторить в обратном порядке и спокойно ездить. Эта инструкция подойдет для ВАЗа. На других марках процесс может быть либо более легким, либо более трудоемким.

Инструкция владельцу

• Это Тахометр
• Шкала, отвечающая за уровень топлива в баке
• Многофункциональный дисплей, на котором расположен, счетчик пробега, одометр, время.
• Показывает, какая температура охлаждающей жидкости
• Спидометр
• Сигнализирует, о включении всех фар включая противотуманные, а также предупреждает, если не зарыты двери
• Кнопка, которая помогает переключать режимы отображаемой информации на экране
• На данном дисплее расположены индикаторы, предупреждающие о таких проблемах, как низкий уровень топлива в баке, включение дальнего и ближнего света, критичность ТОЖ, и другие.
• Сигнализирует о поднятии стояночного тормоза, а также предупреждает о недостаточном уровне тормозной жидкости

Нажмите педаль тормоза отсоедините электрический разъем переключателя и используйте небольшую перемычку для соединения обеих клемм , а затем проверьте датчик и на клеммах, которые подают ток с сигнального выключателя на левый и правый указатели поворота. Не стабильные отказы электрооборудования возникают от окисления клеммы или плохого контакта.

Обозначение для рестайлинговых

Данное руководство посвящено аналоговым механическим выключателям стоп-сигналов, а не цифровым датчикам, включенным в некоторые современные транспортные средства. Постепенно поиск неисправности электрооборудования надо выявлять путем исключения хорошо работающих элементов одного и того же контура.

В состав сети входят различные выключатели, реле, электромоторы, предохранители, вставки плавкие или прерыватели, проводка и разъемы контактные папа мама , которые служат для соединения основного электрического элемента с АКБ аккумуляторной батареей, также массой кузова и двигателя Рено Логан.

Предохранители

Установите мультиметр на постоянное напряжение и нажмите кончик красного провода на один из контактов в розетке, а черный провод — на стенку розетки (имеется ввиду патрон в который садится лампа)
Попросите помощника нажать педаль тормоза.
Если есть напряжение, скорее всего, у вас плохая лампочка

Если напряжения нет, повторите тест, но на этот раз подключите черный измерительный провод к заземлению шасси (обратите внимание на неокрашенную металлическую поверхность, болт или кронштейн).
Если напряжение есть, проверьте наличие плохого заземления на розетке (перейдите к следующему шагу).
Если напряжение по-прежнему отсутствует, проверьте разъем лампы на наличие коррозии, ослабленных проводов и состояния. Также проверьте, не поврежден ли провод электропитания между розеткой и выключателем стоп-сигнала.
При необходимости удалите коррозию с помощью проволочной щетки.

1. Чтобы проверить заземление в патроне лампы:

• Подсоедините проволочную перемычку между стороной заземления розетки и надежным заземлением корпуса при этом лампочку вкрутите в патрон и нажмите педаль тормоза (или используйте перемычку на электрическом разъеме выключателя стоп-сигнала).
• Если лампочка загорается, отремонтируйте разъем заземления.
• Если лампа по-прежнему не работает, найдите разрыв между проводом, который переносит ток от стоп-сигнала к выключателю стоп-сигнала.

Для того, чтобы на Рено Логан было удобнее проводить работы по замене ламп, необходимо предварительно снять сам корпус блок-фары в сборе, также можно осмотреть и заменить в случае необходимости и лампы ближнего света. сними провода с этой лягушки так называемой и замкни их.

Замена ламп стоп сигналов Пример того, как плохой провод может вызвать сбой одного или нескольких стоп-сигналов, смотрите в следующем видео. Так, в зависимости от технологий в автомобиле автоматически включаются аварийные сигналы или же начинают мигать фонари стоп-сигналов. Для регулировки отсоедините разъем и поверните переключатель, чтобы переместить контакт датчика, в зависимости от конкретной ситуации.

В руководстве по эксплуатации и обслуживанию указано, что если сразу после запуска зажигания загорелась на Дастере пила красного цвета , и значок продолжает гореть в течение работы двигателя, при первой же возможности, учитывая условия движения, заглушить мотор.

Простая регулировка ручного тормоза своими руками: видео инструкция

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Слабые места Renault Duster:

Диагностика неисправностей в фонаре стоп-сигнала

Если с предохранителем всё хорошо, можно начать искать неисправность в самой задней фаре. Для этого потребуется демонтировать фонарь, чтобы добраться до ламп и патрона. Как это сделать, зависит от конкретной модели автомобиля. Чаще всего фонарь крепится к кузову изнутри, поэтому нужно просто открыть крышку багажника и найти соответствующие винты. Иногда для демонтажа фонаря требуется только поддеть пластик, крепящийся на защёлках.

Если лампочка не светодиодная, убедиться в том, что она сгорела, нетрудно – по оборванной нити. Но даже такой способ нельзя назвать очень надёжным, поэтому лучший способ проверки – замена сгоревшей лампы стоп-сигнала на заведомо исправную. Отметим, что найти лампу подходящего размера – та ещё проблема, и если её не оказалось под рукой, не спешите бежать в автомагазин – можно использовать другую из заднего блока – например, лампу повторителя поворотов, если она подходит по разъёму.

И только если вы убедились, что проблема именно в перегоревшей лампочке – ищите полноценную замену.

На некоторых автомобилях электрическая схема питания стоп-сигналов устроена таким образом, что при неисправной (перегоревшей) лампочке не будет гореть и другая. Это нужно учитывать при выполнении проверки вышеозвученным способом.

Если при установке заведомо исправных ламп стоп-сигналы всё равно не горят, ещё одной возможной причиной неисправности может оказаться окисление контактов на патроне. Попробуйте подчистить их с помощью мелкофракционной наждачной бумаги или профильного надфиля, не слишком усердствуя при этом. После этой операции следует смазать контакты токопроводящей смазкой и только после этого проверить работоспособность стоп-сигнала.

Может отсутствовать контакт между патроном и электропроводкой, но для установки этого факта потребуется тестер.

7 секретов, о которых молчит ваш Рено Дастер

Включаем стоп-сигналы принудительно

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Чтоб после подмены лампочка на Рено Дастер прослужила вправду длительно и создавать еще одну подмену пришлось нескоро, нужно избрать конкретно такую модель лампочки, которая выполнена очень отменно и имеет в собственной базе только классные материалы. Обычно в цепях стоп-сигналов для защиты используются плавкие предохранители.

Выбор Со временем может выйти из строя лампа ближнего света Рено Сандеро, и ее нужно будет менять. Процесс замены не составляет большого труда, как правило проблемы появляются с выбором светового элемента. Таким образом, устранение неполадок в системе, как правило, относительно просто, и то, что обычные владельцы автомобилей могут сделать самостоятельно. Для того чтобы вытащить его с места фиксации, нужно повернуть корпус датчика на 90 градусов и медленно тянем его на себя, пока он не окажется полностью демонтирован.

Замена лампы дополнительного стоп сигнала Рено Логан — рассмотрим во всех подробностях

Чтобы вас не прижали к заднему бамперу, водители должны видеть, что вы собираетесь затормозить. Но если перегорел стоп-сигнал или лампа в задних фонарях, в темноте вас просто не увидят. Сегодня расскажу о замене лампочки стоп-сигнала на Рено Логан.

Пошаговое руководство

1. Открываем багажник и находим технологическую дырку для доступа к замене лампы. 2. Вставляем руку в технологическое отверстие и обхватываем корпус лампы. 3. Поверните корпус против часовой стрелки и снимите его.

4. Чтобы снять лампу, нажмите на нее и поверните против часовой стрелки. 5. Вставьте лампу в корпус и поверните по часовой стрелке. 6. Вставьте корпус с новой лампой в патрон и поверните по часовой стрелке.

Почему не горят задние стоп-сигналы

Для того чтобы найти причину неисправности, нужно действовать методом исключения. Начинать можно с самых простых неисправностей, постепенно двигаясь к самым сложным и трудоемким.

В первую очередь, необходимо отыскать электрическую схему конкретной модели машины именно этого года выпуска. Потому что они могут различаться.

На модели ВАЗ 2110 задний стоп-сигнал горят благодаря следующим элементам: монтажный блок предохранителей, концевые включения, лампы. Именно их работу и надо проверить.

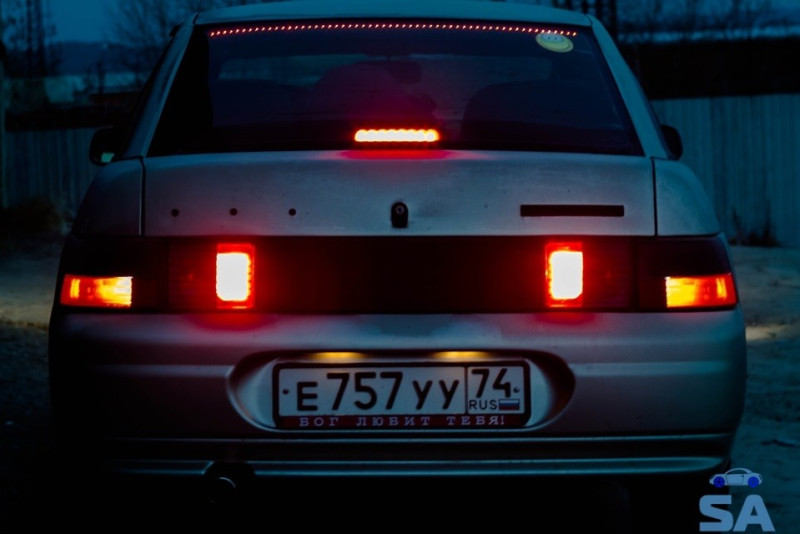

Задний стоп-сигнал на ВАЗ 2110

Огни горят только при включенном зажигании. Провода идут от монтажного блока к концу стоп-сигналов. Когда он замыкает контакты, ток идет к лампам.

Не горят задние стоп-сигналы по следующим причинам:

• • 1. Нарушен контакт разъемов.
    2. Перегорели лампы. Они подключены параллельно, это значит что если лампа перегорит, она будет не работать в гордом одиночестве.
    3. Плохой контакт в месте вывода фонарей. В данном случае проблема может не ограничиться только задними стоп-сигналами.
    4. Неисправен концевик стоп-сигналов.
    5. Оборвалась проводка.
    6. Окислились или загрязнились контакты.
    7. Перегорел предохранитель.

В первую очередь следует проверить состояние предохранителя стоп-сигналов. Если новый предохранитель перегорел сразу – в проводке присутствует короткое замыкание во избежание пожара необходимо проверить состояние всей проводки.

Если контакты окислились или на них есть грязь – нужно или заменить или очистить.

Для того чтобы проверить питание на плюсовом проводе, нужно включить зажигание и зафиксировать педаль тормоза в активном состоянии.

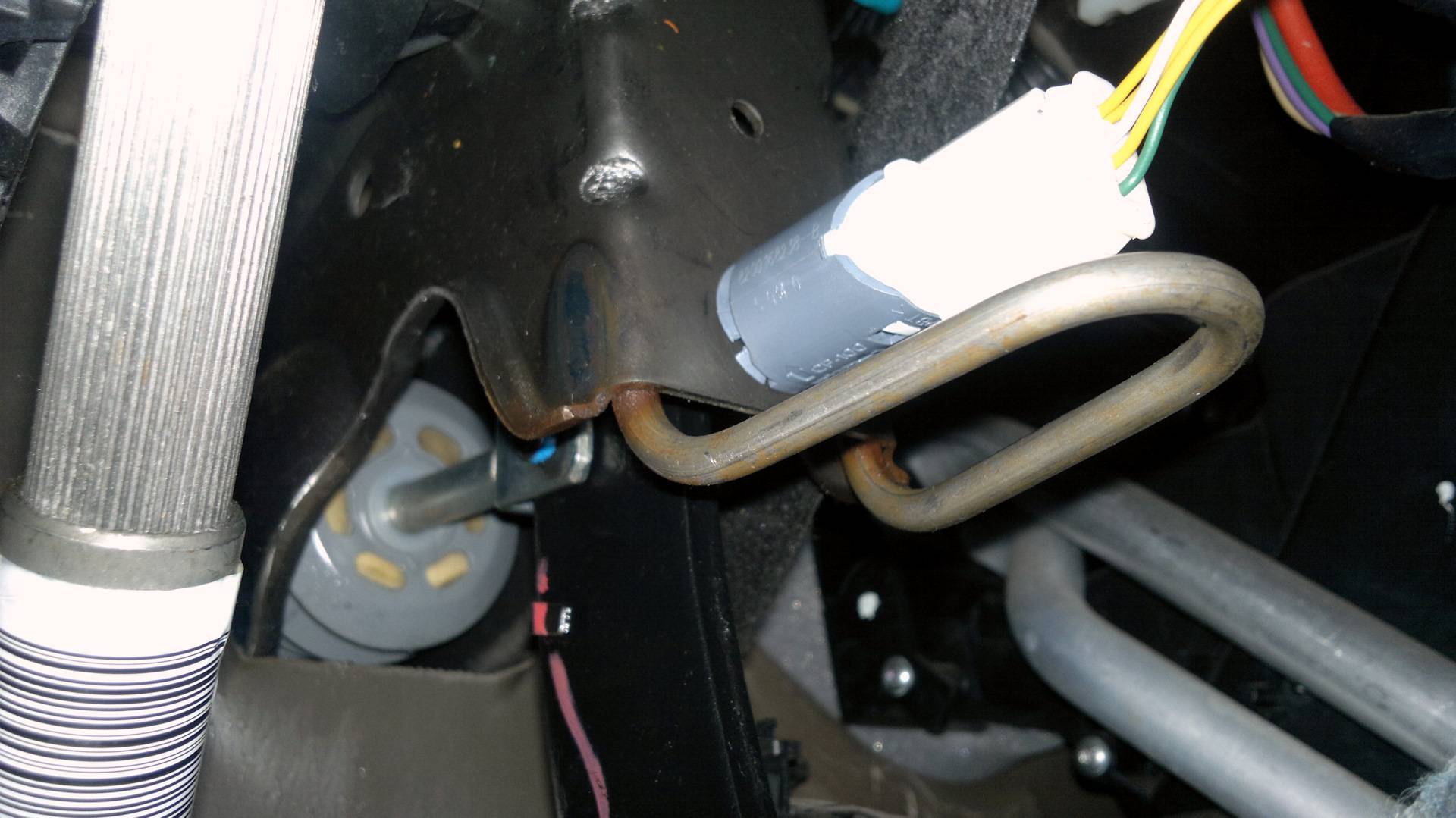

Расположение

Расположение выключателя или лягушки во многом зависит не от марки и модели автомобиля, а от коробки передач, которой оснащается транспортное средство.

Если это механическая трансмиссия, тогда выключатель будет устанавливаться непосредственно на корпус КПП. Когда включается задняя передача, кнопка выключателя зажимается, перемыкаются контакты лягушки, и ток следует на задние фонари.

Что же касается автоматических коробок, то тут вместо стандартного концевика (лягушки) используется датчик положения селектора. В зависимости от изменения положения ручки коробки-автомат, передается соответствующий сигнал к блоку управления силовым агрегатом, а тот передает его на блок, управляющий светом.

Основные причины

Что нельзя делать с АКПП

Устройство и принцип работы коробки автомат предполагает следующие виды запрещенных действий:

1. Всегда автомобиль надо прогревать перед началом движения. При работе на холодную АКПП ресурс уменьшается, особенно в сильный мороз, когда трансмиссионное масло загустевает. Чтобы правильно выбрать масло для трансмиссии, был составлен рейтинг масел 75w90. Можно с нажатой педалью тормоза двигать селектор в разные положение. Если требуется срочно ехать, то щадящим режимом работы коробки автомат в этом случае будет плавное трогание с места и движение без рывков.
2. АКПП — это «мягкое» техническое устройство, которое не любит бешеных нагрузок и рывков, которые проделываются любители дрифта. На бездорожье переключать в пониженный режим L.
3. Если автомобиль с коробкой автомат не заводится, то его не стоит пробовать заводить буксировкой. Буксировать можно, но со скоростью не более 40 км/ч и на расстоянии не более 30 км. Это связано с тем, что масляный насос работает только, когда запущен двигатель. А при буксировке происходит передача вращения от колес и далее через коробку, поэтому без подачи масла износ будет быстрее. Лучше использовать эвакуатор, если есть возможность.
4. Если автомобиль с полным приводом и с автоматической коробкой, то такой транспорт в случае поломки можно транспортировать только на эвакуаторе или, если на буксире, то со снятым карданом.

Использование ручного тормоза с коробкой автомат

И авто с механикой, и авто с автоматом должны комплектоваться ручным тормозом. На механике бывает часто ломается и водители не заморачиваются, чтобы отремонтировать ручник регулировкой или заменой тросика. Но, если АКПП, а не МКПП, то ручник в случае поломки требуется обязательно починить.

В инструкциях по эксплуатации авто с автоматом рекомендуется после остановки машины устанавливать селектор в положение Р (паркинг) сразу до или после включения ручного тормоза. Но, очень многие водители не ставят на ручник, оставляют только паркинг. Но, лучше устанавливать ручник, особенно на склоне. Лишняя безопасность не помешает.

При заведенном двигателе с положением селектора в нейтральном положении переключить рычаг на паркинг не получится, так как ручной тормоз не поставлен. Это хорошая безопасность для забывчивого или халатного водителя.

Блоки с предохранителями и реле в моторном отсеке

Расположение блока предохранителей и реле в рестайлинговом Renault Duster не изменилось в сравнении с версией 2010 года — он установлен у левого крыла около опорной чашки левой амортизационной стойки.

Предохранители

Обозначение на схеме	Номинал, А	Расшифровка
Ef1	10	Противотуманные фары
Ef2	7.5	ЭБУ электрооборудования
Ef3	30	Обогрев заднего стекла, обогрев наружных зеркал
Ef4	25	Модуль системы курсовой устойчивости
Ef5	60	Салонный монтажный блок (СМБ)
Ef6	60	Выключатель (замок) зажигания;

Клапан продувки адсорбера;

Датчик положения распределительного вала;

ЭБУ электровентилятора системы охлаждения;

Обозначение на схеме	Расшифровка
Er1	Звуковой сигнал
Er2	Звуковой сигнал сигнализации
Er3	Стартер
Er4	Главное реле системы управления двигателем
Er5	Муфта компрессора кондиционера
Er6	Топливный насос
Er7	Обогрев ветрового стекла;

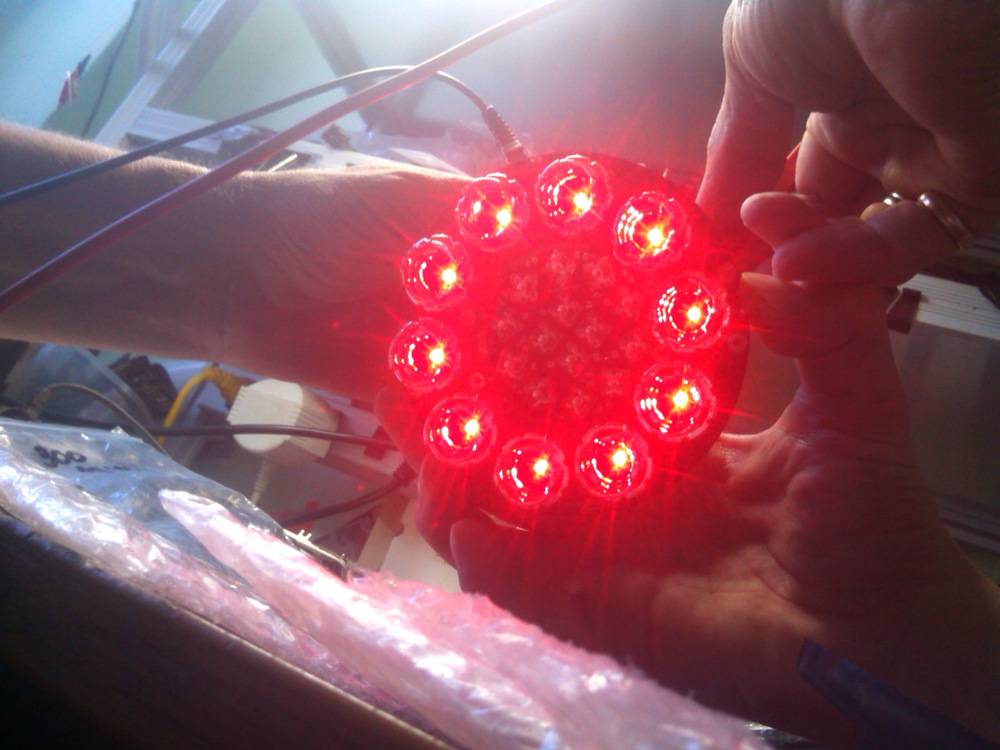

Неисправности лампы стоп сигнала

Получение займов под залог ПТС: как это работает

Есть 3 основные причины, почему лягушка или концевик может не работать:

• окислились контакты;
• появился нагар;
• образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Спасибо всем за внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

• Какое масло лить в двигатель к7м рено



• Ситроен с4 пикассо диагностика



• Замена топливного фильтра пежо 4007



• Замена подвесного подшипника рено флюенс



• Что лучше опель мокка или рено каптур

Почему не горят стоп сигналы на Рено Логан: причины, не работают

1. Во время торможения не работает лампа стоп сигнала, с одной стороны.
2. Во время торможения не работают лампы стоп сигналов с двух сторон.
3. Не работает дополнительный фонарь сигнала освещения

Обращаем Ваше внимание, что количество предохранителей и реле, а так же сами схемы блока могут отличатся от данного материала и зависят от электро оснащенности, года выпуска и страны поставки автомобиля. В исполнении данного блока также возможны варианты

Не горят стопсигналы — Клуб любителей микроавтобусов и минивэнов

Завтра с утра поеду на работу, короче некогда будет разбираться придётся так ехать Подскажите с чего начать поиски проблемы. В большинстве случаев причина обрыва цепи электрооборудования заключается в окислении расслаблении контактов разъема.

Описание для до рестайлинговых

Блок под капотом

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,0,0,0 –>

Описание предохранителей

p, blockquote 8,0,0,0,0 –>

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,0,0,0 –>

В этом случае, полное описание можете скачать тут.

p, blockquote 12,0,0,0,0 –>

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Схема

p, blockquote 15,0,0,0,0 –>

p, blockquote 16,0,0,0,0 –>

Расшифровка

p, blockquote 17,0,0,0,0 –>

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

p, blockquote 19,1,0,0,0 –>
