1- неисправности датчиков ЭСУД, системы зажигания
Система ЭСУД на бензиновых двигателях анализирует условия работы мотора, передает сигналы от датчиков – ДМРВ, ДПДЗ, РХХ, – на исполнительные устройства. Все это направлено на поддержание стабильных оборотов двигателя на холостом ходу и под нагрузкой.
Когда датчики сбоят и передают ошибочные данные в ЭБУ о расходе воздуха, тот не может правильно «подобрать» состав смеси, в результате обороты плавают, а мотор работает неравномерно и с ошибками. Особенно в этом смысле допекают владельцев датчики РХХ (регулятор холостого хода) и ДМРВ (датчик массового расхода воздуха, MAF-сенсор).
Любые сбои, связанные с подачей воздуха или топлива в цилиндр, приводят к обеднению топливно-воздушной смеси или, напротив, ее чрезмерному обогащению (детонация) и в результате мотор работает нестабильно, а обороты плавают. Поэтому проверку нужно начинать с дроссельного узла, датчиков и системы зажигания.
Решение. Пошагово выполните проверку и замену неисправных элементов системы ЭСУД на своем «Рено»:
- проверьте и почистите дроссельную заслонку. Замените прокладку дроссельной заслонки – заводская слишком плотная и «дубовая», многие владельцы «Рено» таким образом решили проблему с плавающими оборотами. Если заслонку заклинивает, ее нужно менять.
- проверьте датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ), который расположен рядом. Замерьте мультимером сопротивление РХХ, сравните с нормативным, обычно оно составляет от 40 до 80 Ом, иначе под замену.
- проверьте ДМРВ. Нормальное его напряжение около 1В. Другой способ проверить ДМРВ – отключить разъем питания от датчика и запустить мотор. Если будет работать устойчиво, а динамика разгона улучшится – проблема в датчике. Очищение ДМРВ даст только временный эффект, если неисправен – надо менять.
- проверьте лямбда-зонд. Со временем он загрязняется и тоже передает на контролер ошибочные данные. Тогда его необходимо менять.
- обрыв в цепи питания инжекторных форсунок или их чрезмерное загрязнение тоже может вызвать плавающие обороты или потерю мощности.
- проверьте исправность системы зажигания, замените свечи зажигания, оцените состояние высоковольтных проводов.
- протестируйте катушки зажигания, часто они являются проблемой неустойчивой работы двигателя «Рено». О том, как проверить катушки зажигания, мы писали здесь.
На многих современных «Рено» установлен клапан EGR как ключевой элемент системы рециркуляции отработавших картерных газов: он перенаправляет их снова во впуск, чтобы использовать повторно и тем самым снизить токсичность выхлопа до показателей, соответствующих эко-нормам Евро-4 и выше.
Когда клапан ЕГР покрывается нагаром (его нужно регулярно чистить), его может заклинить на открытие или закрытие.
Из-за того, что слишком много отработавших газов попадает во впускной коллектор, топливо-воздушная смесь образуется с ошибками, двигатель начинает работать неустойчиво, шумно, возможна вибрация и троение, плавание оборотов. Решение. Регулярно проверять и чистить от нагара клапан EGR. Часто проблему решают кардинально – заглушкой клапана и перепрошивкой ЭБУ.
Что означает значок «пилы»
Как правило, загорающаяся лампа сигнализирует владельцу, что произошел сбой с датчиками впрыска или в ЭБУ двигателя.
Варианты загорания «пилы» разные: у кого-то она появляется на 20-30 секунд сразу пуска двигателя и сразу исчезает, у других владельцев «Рено» значок загорается только после разгона и на скорости. В некоторых случаях появление «пилы» сопровождается нетипичными звуками из моторного отсека, дымным выхлопом и даже уходом мотора в аварийный режим.
Соответственно и поведение владельцев разное: кто-то вынужден отправляться на СТО на эвакуаторе. Другие же ездят с горящей «пилой» до последнего.
Но сбой в системе впрыска двигателя нужно определить и вылечить — и лучше сделать это как можно быстрее.

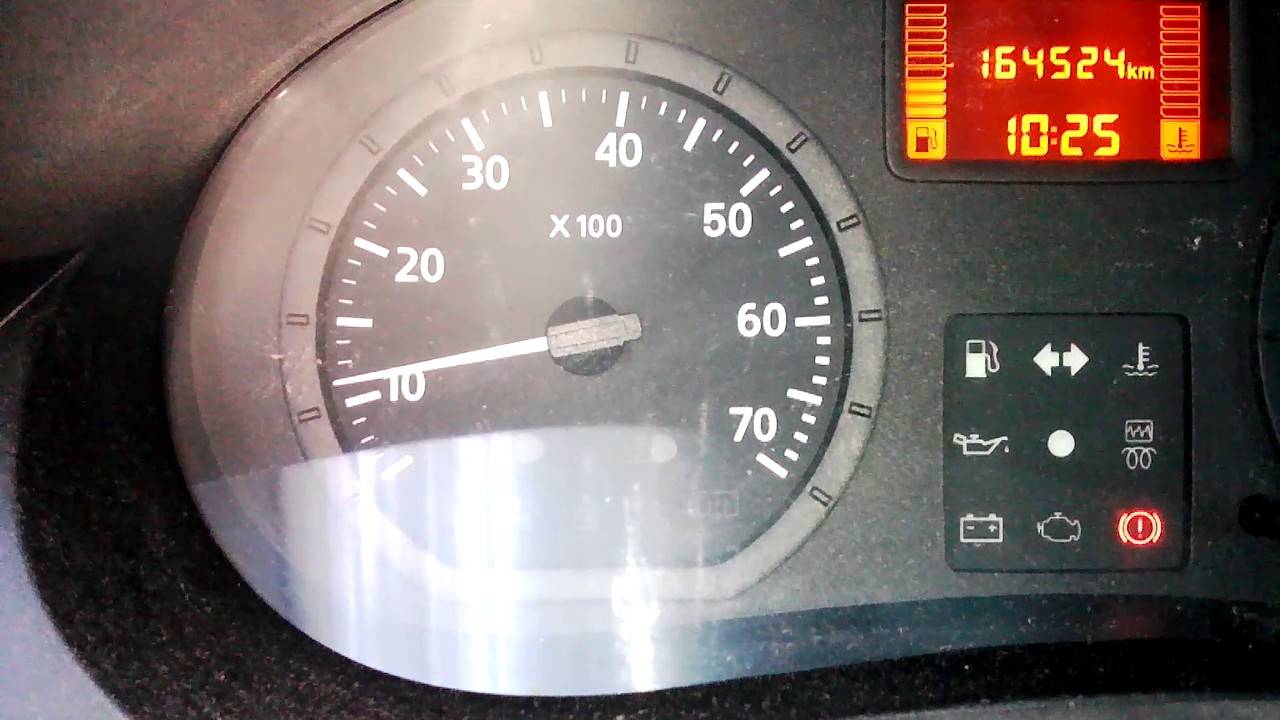

Renault Duster › Logbook › Плавающие обороты ХХ на прогретом двигателе
Давно ничего не писал, потому ничего и не происходило особо сделал ТО, об этом отдельно напишу. Сейчас хочу наконец-то решить проблему с ХХ. Уже полгода мучает меня эта тема. На прогретом двигателе обороты падают до минимума и потом идёт отскок до
900. На холодном все в норме, шепчет как надо.
Сразу оговорюсь что на ТО были заменены свечи (оригинал), катушки зажигания на 1и3 цилиндрах (форсунка протекла и залил колодец, были пропуски). Был произведен сброс адаптаций, инициализация дроссельной заслонки, чистка дроссельной заслонки, прокладка дросселя уже давно поменена на нашу гостовскую, поменян воздушный фильтр. Проблема не ушла. Видео снято как раз в сервисе, после всех манипуляций.
https://youtube.com/watch?v=kLGwOjnSfZU
Кто что может подсказать?
Comments 18
Была такая же фигня. Сколько советов было, не счесть: то ресивер у тебя с дыркой; то ДАД сдох; то адаптацию дросельной заслонки сделай. Про катушки, свечи, бензонасос, фильтры и прочее говорить не буду.Решилось всё просто. При замене свечей перемерил мультиметром все катушки. Тогда еще родные стояли. Оказалось, что сопротивление на вторичной обмотке у 2-х в р-не 5.5-6 кОм, у другой пары вчуть более 6! При необходимом сопротивлении в 9-11 кОм. Заменил все катушки. Но проблема осталась. Решил промерить новые (брал в перемешку фирм AMD и Hella). Катушка AMD с новья показала 6 кОм, была при смерти.Вобщем, докупил еще одну катушку Hella. Поставил, всё заработало, как и должно.Заодно взял по дешевке пару катушек TSN, про запас. Вожу в багажнике.
Первым делом после того как залил свечи, померил все катушки, после чего и поменял 2. Проблема осталась. И никогда больше не берите АМД, это китайское говно. У меня стояли 3 оригинала и амд в 1 цилиндре. Затопил 3ий, а сгорела именно АМД))). А оригинал в 3ем остался живой, хоть и ржавый. Но я всё равно поменял, от греха подальше. Ставил Беру, они со сменными колпаками и смазка из коробки уже есть, по стоимости что оригинал что беру одинаково, 1600.
У меня такая же фигня… Уже год наверное… тоже чего только не пробовал… Ездил к диагностам из Рено, подключали компьютер, интересно, что по компьютеру показывает 750 оборотов, а фактически стрелка на 500 (возможно, это важно). Я еще грешу на возможный подсос воздуха, но проверить дымом в Сочи не где… Если найдете решение, отпишитесь… и я отпишусь, если вдруг
В понедельник поеду к диагносту, тогда отпишусь. На холодную двигатель работает идеально и в сервисе сначала сказали что движок шепчет, но после 10 мин прогрева, плечами пожали и все…
Да, у меня тоже на холодную все идеально, а как только прогреется… (Я постараюсь на той неделе тоже выбраться к мастеру, может что найдем… если что, отпишусь
Долгосрочные коррекции смотреть надо, похоже что после чистки не сбросили, вот он и пытается сам себя задушить.
Да и еще посмотреть что в этот момент ДАД показывает.
Нужно подкинуть прибор и посмотреть как ведет себя лямбда (коррекция смеси). Такое случилось внезапно или после каких то работ?
Диагноста не было, в отпуске, после выходных договорились. Клипом сканил ошибок никаких нет. После замены свечей и т.д. скидывал ошибки пропусков и КЗ.
Кроме ошибок нужно скинуть адаптацию блока
Внимательно прочтите пост, была произведена полная чистка со сбросом адаптации и инициализацией ДЗ
Я говорю не про адаптацию дросселя, а про состав смеси, это разные вещи.
Тогда не могу точно сказать сброс чего делали.
В общем не хочу вас пугать, но если с электроникой все везде Гуд! То померьте на всякий случай компрессию.
Если компрессии не будет в одном -троить будет, но обороты не будут плавать.
А не кто и не говорит про один цилиндр. Разряжене слабое и такая фигня будет
TurboDuster
Нужно подкинуть прибор и посмотреть как ведет себя лямбда (коррекция смеси). Такое случилось внезапно или после каких то работ?
Началось хз от чего. Через несколько недель после прошивки, больше никаких работ не проводилось
Первичная диагностика
Для начала необходимо проверить целостность корпуса датчика, и чистоту контактов разъема.
Если управляющий кабель вызывает подозрение, прозвоните провода мультиметром: от разъема до входа в ЭБУ двигателя.
Механически шток должен перемещаться свободно с небольшим усилием. Внутри штока есть пружина, ее сопротивление ощущается пальцами.
Если шток не перемещается или движется с заметным усилием, то его можно прочистить. Для этого подойдет бензин или специальные моющие средства для карбюратора, например, «Карбклинер».
После восстановления подвижности установите ДХХ на место и проверьте работу двигателя. Если симптомы неисправности не исчезли — приобретите и установите новый узел.
Renault Logan › Logbook › Проблема зависающих на холодную оборотов.
Всем добрый день! С недавних пор появилась характерная болячка всех логанов, а именно зависающие на холодную обороты! После прогрева глюк пропадал.
Как и положено покурив форумы начал с банального, промыл заслонку и РХХ, попутно проверил крепление впускного коллектора. Грязи вымыл достаточно, высушил, собрал вроде стало лучше, перестали плавать обороты. Но спустя 2 недели вновь вылез глюк. Стал грешить на РХХ. Заказал новый оригинальный, поставил. Но проблема вновь вылезла через 3 дня. На форумах многие грешат на работу вакуумного усилителя особенно на машинах 2005-2008 года и рекомендуют его заменить, но я решил не спешить с заменой, а сделать еще одну доработку. При разборке заметил что д. заслонка не очень плотно сидит на посадочном месте + отогнулась прижимная скоба — хотя прокладку я менял по весне. Проблему решил фум. лентой. Попутно заменил резиновое уплотнение на воздухане. Так же решил довести до ума крепление заслонки. В гараже нашел скобу из мягкого металла, и подобрал винт для нее. После установки заслонка сидит на своем месте жестко как влитая. Прошла неделя глюк не вылазит. Проверили старый РХХ — отрабатывает корректно ( Поставил другу — у него работал без проблем) Теперь будет в запасе лежать))) Плюс заметил что обороты стали шустро падать без задержек. В общем надеюсь что кому то мой опыт поможет.
Источник
Признаки поломки
По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.
К таковым признакам относят:
- Плавающие обороты на холостом ходу;
- Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
- Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
- Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
- Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.
Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.
Проверка функциональности
Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.
Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.
Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.
Показания
Что означают
На вольтметре менее 12В
Это говорит о том, что вероятнее всего аккумулятор разрядился
На измерителе нет никаких данных
Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя
Вольтметр показывает 12В и более
Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом
Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.
Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.
В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться
Особое внимание при очищении уделяйте игле со штоком
Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.
Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.
Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.
- Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
- Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
- Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.
Снятие устройства
- Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
- Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
- Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
- Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
- Включите на несколько минут зажигание, а затем выключите его.
- Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.
Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.
Почему происходит загорания «чека»: самые частые и распространенные неисправности
Начинать следует с проверки системы зажигания. Самая частая причина троения — выход из строя свечей зажигания и бронепроводов. Свечи могут отработать свой ресурс, разрушиться, быть сильно загрязненными. Бронепровода страдают повреждениями изоляции и пробоями. Так или иначе, но в результате или вообще нет искры, или искра есть, но слабая.
Если со свечами и проводами все в порядке, следует уделить внимание модулю зажигания или катушкам зажигания, которые могут замыкать. Проверку в этом случае лучше доверить опытным специалистам, так как непрофессиональные действия приводят к тому, что можно спалить коммутатор или вывести из строя другие важные элементы
Также следует добавить, что нужно внимательно осматривать и сами свечные колодцы. Достаточно часто мотор троит в том случае, если в колодцах скопилась вода или туда попадает моторное масло. В ряде случае смазка попадает в колодцы из-за проблем с прокладкой клапанной крышки.
Разобравшись с системой зажигания, необходимо проверять систему питания. Как правило, некорректная работа инжекторных форсунок или сбои в их работе приводят к троению ДВС. Параллельно будет гореть или мигать чек.
Рекомендуем также почитать статью о том, что такое пропуски зажигания в цилиндрах двигателя. Из этой статьи вы узнаете о причинах пропусков воспламенения и возникновения ошибок, а также как определить и устранить неисправность.
Оптимальным вариантом будет проверка форсунок на специальном стенде. Такая диагностика позволяет определить необходимость чистки, ремонта или замены форсунок. Параллельно специалисты проверяют электропитание на форсунки, состояние уплотнительных колец форсунок и т.д.
Что касается компрессии, к неожиданному снижению показателя часто приводит прогар клапана. Если клапан прогорел, двигатель начинает сильно троить. При этом троение постоянное, происходит во всех режимах работы мотора. Тяга двигателя сильно падает, наблюдается значительный перерасход топлива.
Отметим, что в этом случае ездить на машине нельзя, так как существует большой риск вывести из строя катализатор и кислородный датчик (лябда-зонд). Для подтверждения диагноза нужно замерить компрессию, а чтобы решить саму проблему, необходимо снимать ГБЦ, проводить дефектовку головки и менять клапан.
Неисправности и способы устранения проблем
Среди распространённых неисправностей машин Рено Логан 2006–2016 годов выпуска является ситуация, когда нет режима холостого хода. При этом характерны следующие признаки:
Причин, по которым КХХ работает неправильно, может быть несколько:
Поменять деталь легко своими руками. Для этого необходимо купить каталожный датчик, номер которого для движка 1.4 — 7701206370, а для 1.6 — 7701047909. Наиболее востребованы и надёжны устройства VDO и ERA, на которые производителем предоставляется длительная гарантия. Они отлично подходят для авто 2009, 2010, 2015 и других годов выпуска, для моторов 16V и 8V. Однако, есть и хорошие бюджетные аналоги, которые легко адаптировать под модель Логан.
Процесс замены состоит в следующих действиях:
В сети можно найти немалое количество фото и видео, на которых показано, как в случае загрязнённости промыть или заменить регулятор ХХ.
Система ЭСУД на бензиновых двигателях анализирует условия работы мотора, передает сигналы от датчиков – ДМРВ, ДПДЗ, РХХ, – на исполнительные устройства. Все это направлено на поддержание стабильных оборотов двигателя на холостом ходу и под нагрузкой.
Любые сбои, связанные с подачей воздуха или топлива в цилиндр, приводят к обеднению топливно-воздушной смеси или, напротив, ее чрезмерному обогащению (детонация) и в результате мотор работает нестабильно, а обороты плавают. Поэтому проверку нужно начинать с дроссельного узла, датчиков и системы зажигания.
Решение. Пошагово выполните проверку и замену неисправных элементов системы ЭСУД на своем «Рено»:
Для современных дизельных двигателей перечисленные проблемы с датчиками актуальны тоже. Исключение составляет только система зажигания, которая присутствует исключительно на бензиновых моторах.
Когда клапан ЕГР покрывается нагаром (его нужно регулярно чистить), его может заклинить на открытие или закрытие.
Из-за того, что слишком много отработавших газов попадает во впускной коллектор, топливо-воздушная смесь образуется с ошибками, двигатель начинает работать неустойчиво, шумно, возможна вибрация и троение, плавание оборотов. Решение. Регулярно проверять и чистить от нагара клапан EGR. Часто проблему решают кардинально – заглушкой клапана и перепрошивкой ЭБУ.
Плавают обороты шевроле лачетти
В зал заходит мама лет 40 с сыном, и с ходу заявляет:
— Так, нам надо Chevrolet Lacetti!
— Мы сейчас были у конкурентов, нам дают скидку 100 тысяч.
Небольшое отступление. Маржа на Lacetti была 7-10% или 30-50 тыс. руб.
—
Почему же не купили?
— Мы решили посмотреть, что еще есть, и приехали к вам. Давайте скидку 100 тысяч, а то уйдем к конкурентам.
Они уходят, я звоню названному конкуренту.
— Привет, такие-то были?
— Да, сказали, что вы им даете скидку 100 тысяч. Мы посмеялись.
Звоню в третий салон:
— Привет, счас приедут мама с сыном, скажут, что мы и ХХХХ даем скидку 100 тысяч.
— Хрюкающий смех в трубке, потом: спасибо, что предупредил.
Через час они врываются с горящими глазами:
— Обещали скидку в 100 тысяч, а сейчас все морозитесь. Вы что — сговорились.
А я подумал и сказал:
Регулятор холостого хода с крышкой 16V 8200692605 на ВАЗ Ларгус
Уважаемые покупатели, во избежание ошибок при отправке электронного регулятора 8200692605 холостого хода, в строке «Комментарий» указывайте, количество клапанов и объем двигателя, модель вашего автомобиля, модификация KS015, KSOY5(универсал 5-ти местный), RS015, RSOY5 (универсал 7-ми местный), FS015, FSOY5 (фургон).
Двигатель К4М бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива (нормы токсичности Евро 4).
При работе двигателя К4М (16V) на холостом ходу (дроссельная заслонка закрыта) электронный блок управления двигателем (ЭБУД) 8201264001 RENAULT управляет подачей воздуха с помощью регулятора холостого хода РХХ 8200692605.
Воздух из корпуса воздушного фильтра 1, пройдя через РХХ 2, по резиновому шлангу 4 подводится к патрубку 5 корпуса маслоотделителя и оттуда, по воздушному каналу в корпусе маслоотделителя, поступает в ресивер 3.
Электронный регулятор 8200692605 холостого хода (РХХ) Лада Ларгус закреплен на корпусе воздушного фильтра. РХХ представляет собой шаговый электродвигатель с микрометрическим винтом (клапаном). Запорный элемент клапана (игла) изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки.
Для увеличения частоты вращения коленчатого вала на холостом ходу ЭБУД подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана. При торможении двигателем резко закрывается дроссельная заслонка, и РХХ увеличивает подачу воздуха в обход дроссельной заслонки, в результате чего происходит обеднение топливной смеси. Это способствует снижению выбросов в атмосферу углеводородов и окиси углерода.
Регулятор холостого хода неразборный и при выходе из строя подлежит замене.
Другие артикулы товара и его аналогов в каталогах: 8200692605.
Лада Ларгус (4601), RENAULT Logan, Sandero, Duster.
Как самостоятельно заменить электронный регулятор холостого хода с крышкой в автомобиле семейства Лада Ларгус К4М (16V).
С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ !!!
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.
Замена регулятора холостого хода

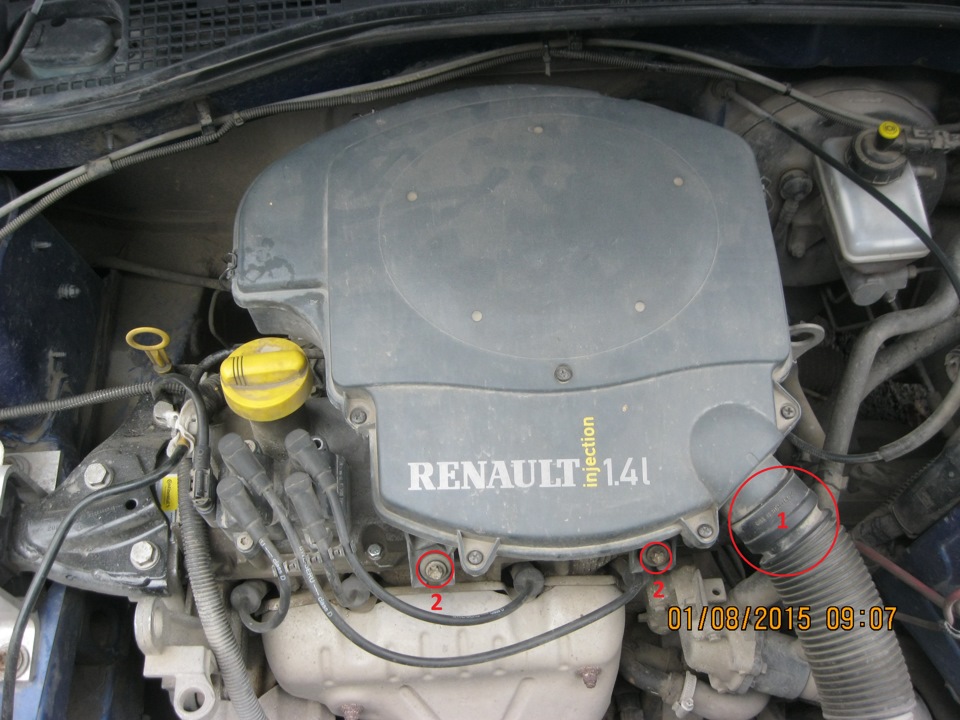

1. Снимите впускной патрубок корпуса воздушного фильтра.

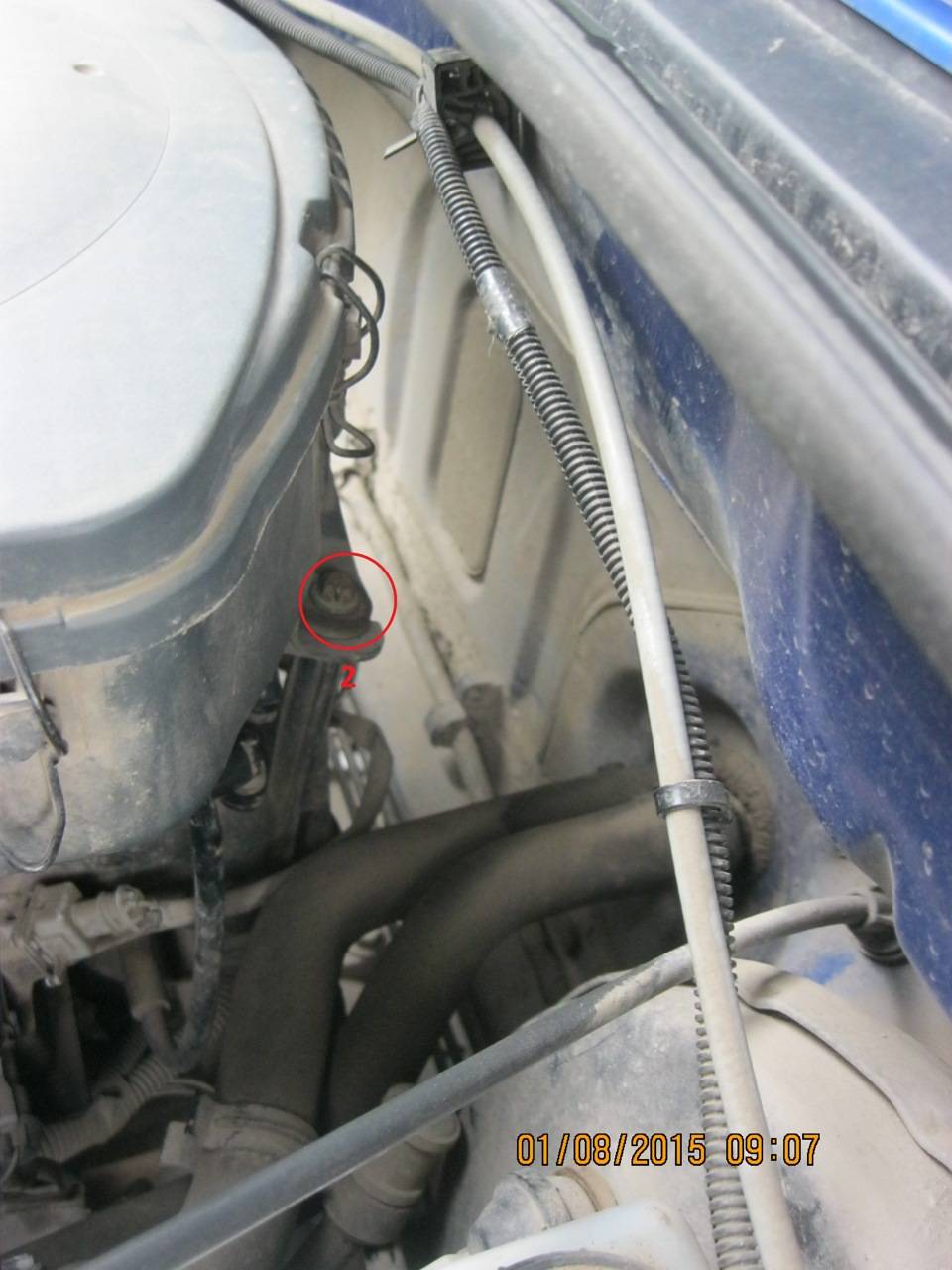

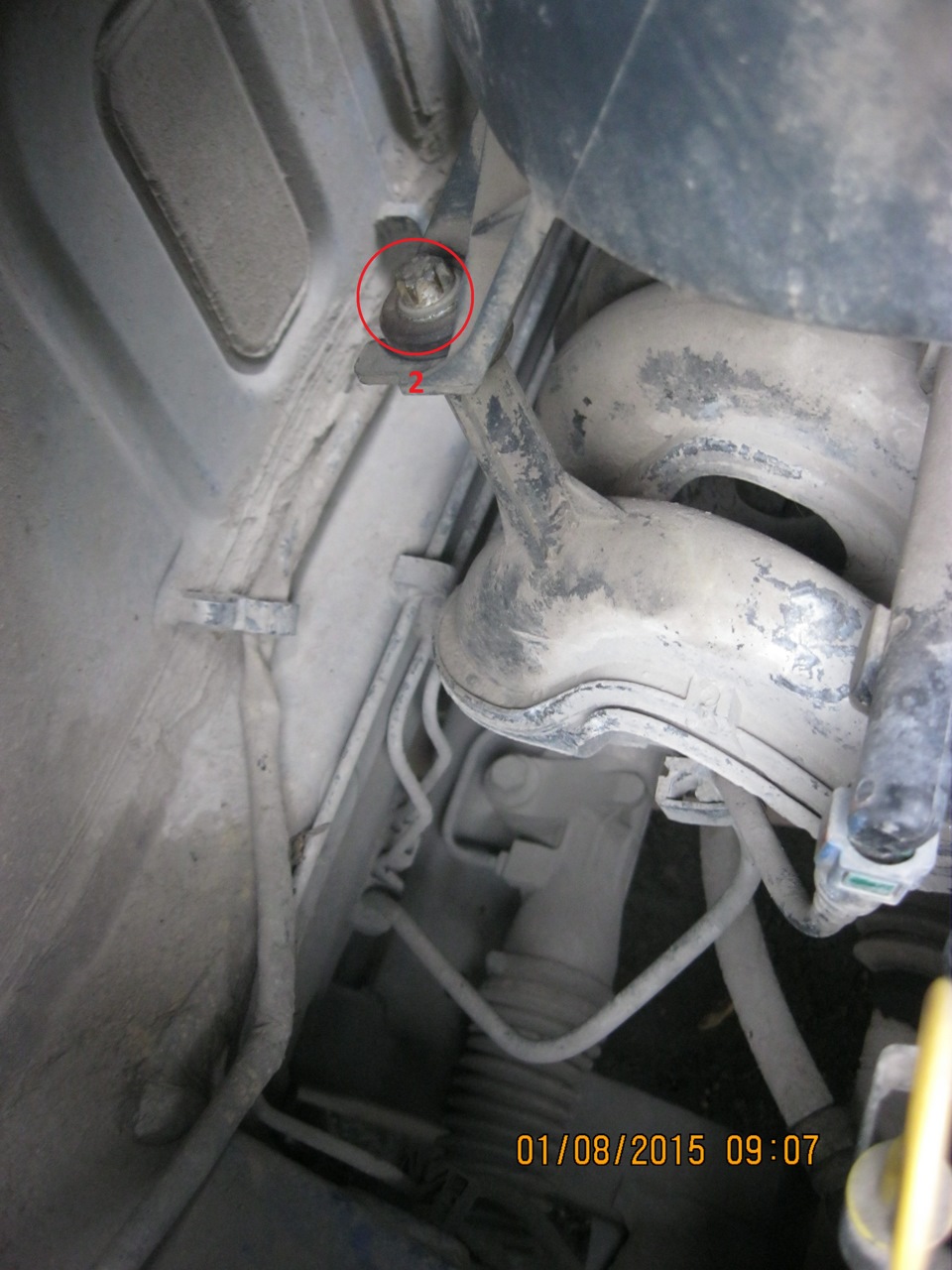

2. Отвинтите четыре болта крепления корпуса фильтра с помощью 10-гранной шестигранной головки.
3. Вращая корпус воздушного фильтра влево и вправо в горизонтальной плоскости, потяните его вверх, тем самым сняв с дроссельной заслонки.4. Освобождаем трубку адсорбера, проходящую под корпусом (удерживаемую в двух местах на зажимах ребрами жесткости кузова). Снимите выпускное отверстие картерного газа с штуцера на головке блока цилиндров. Здесь уже ничего не мешает телу, отложим в сторону.

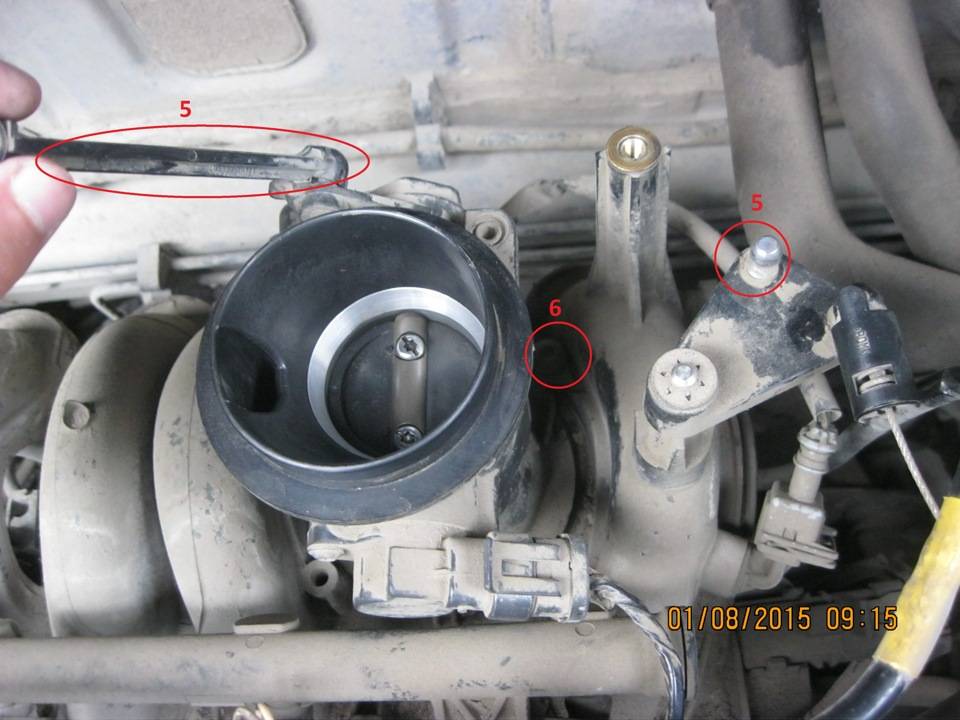

5. Далее отключаем пластиковую тягу газа (аккуратно, чтобы не сломать, цена ее где-то в районе 700 руб.)6. Выкрутите саморез с помощью клюшки torx Т-30, которая через металлическую прокладку прижимает дроссельный узел к впускному коллектору.
7. Отсоедините разъемы датчика положения дроссельной заслонки и регулятора xx.

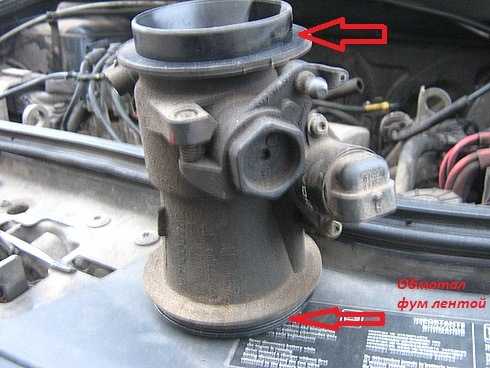

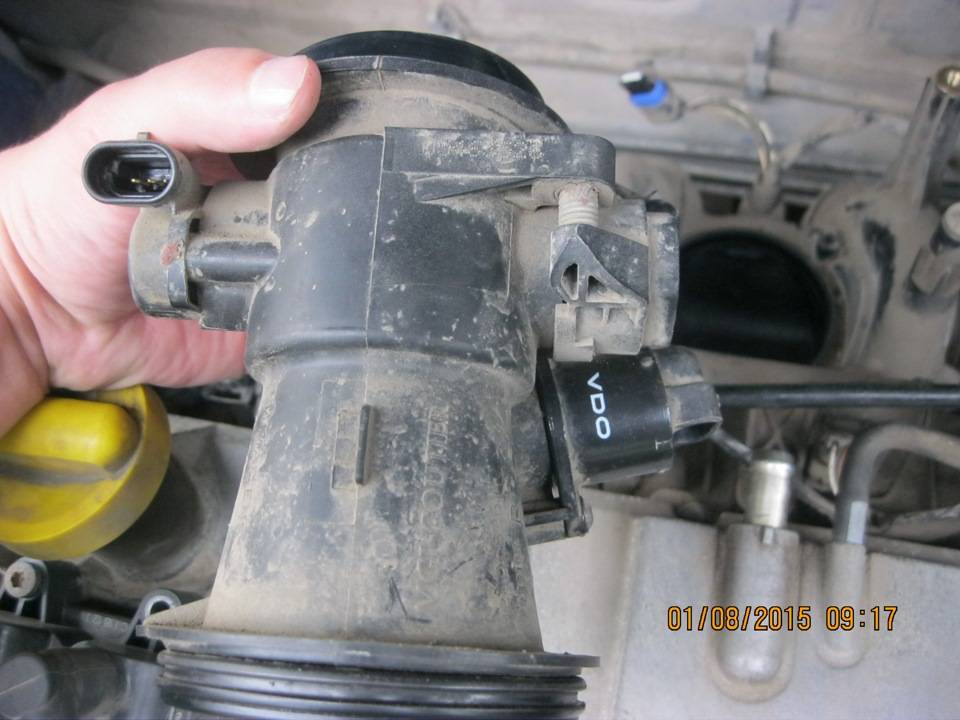

8. Поднимите дроссельную заслонку, вот и все, теперь она в ваших руках.

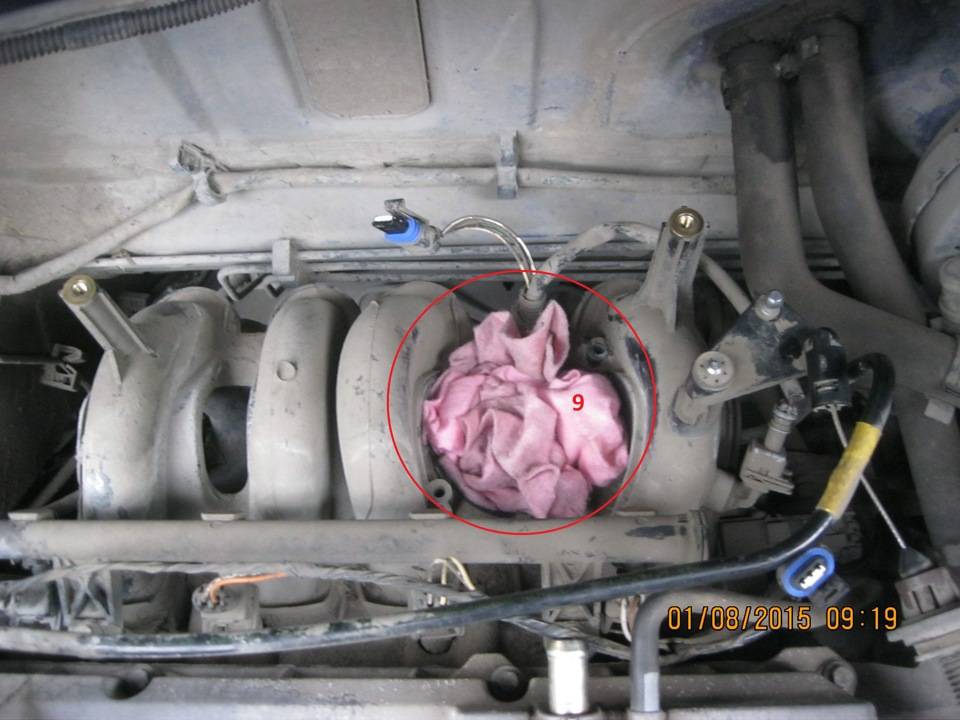

9. Закройте отверстие во впускном коллекторе от мусора, пыли и грязи.

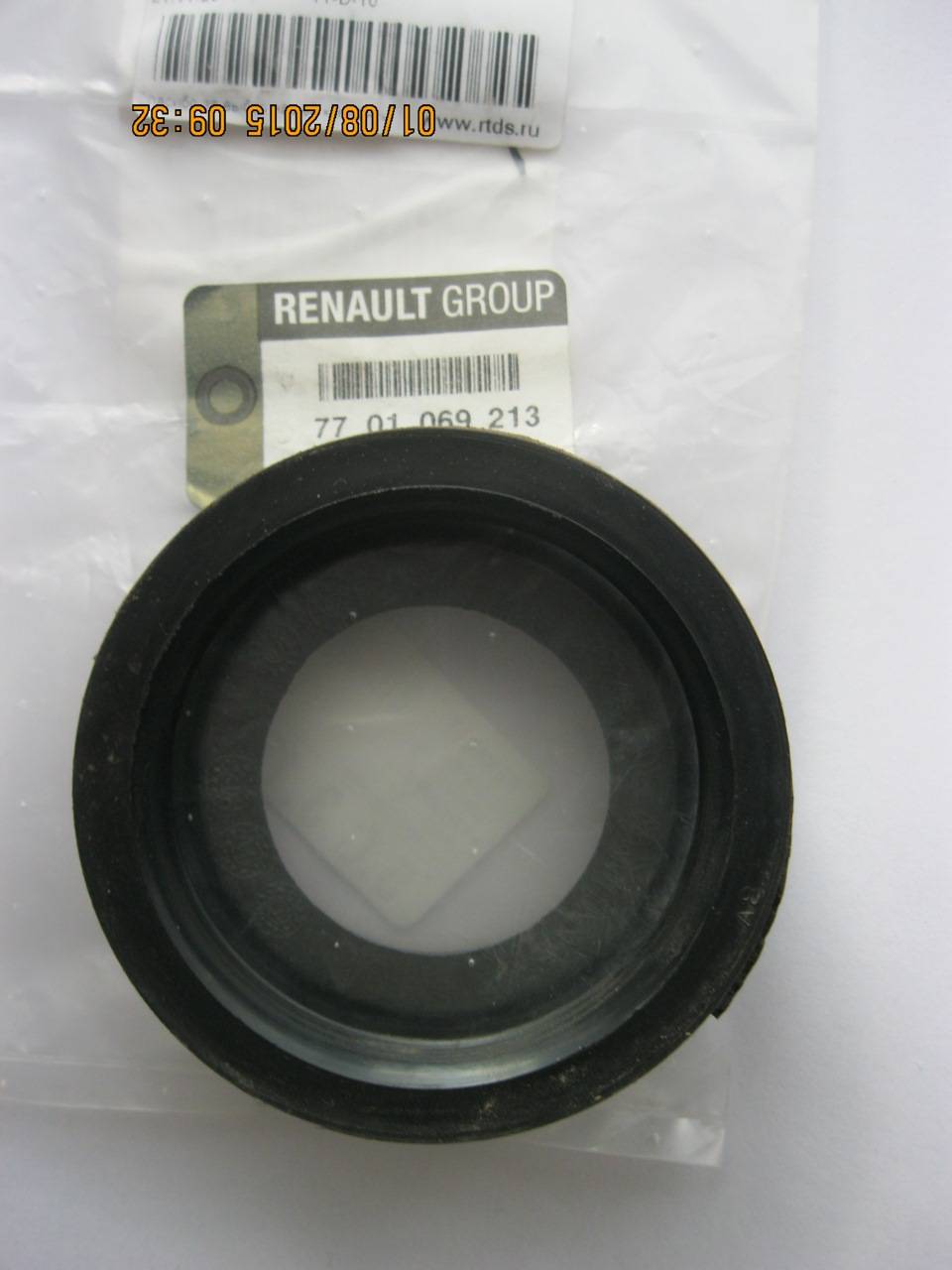

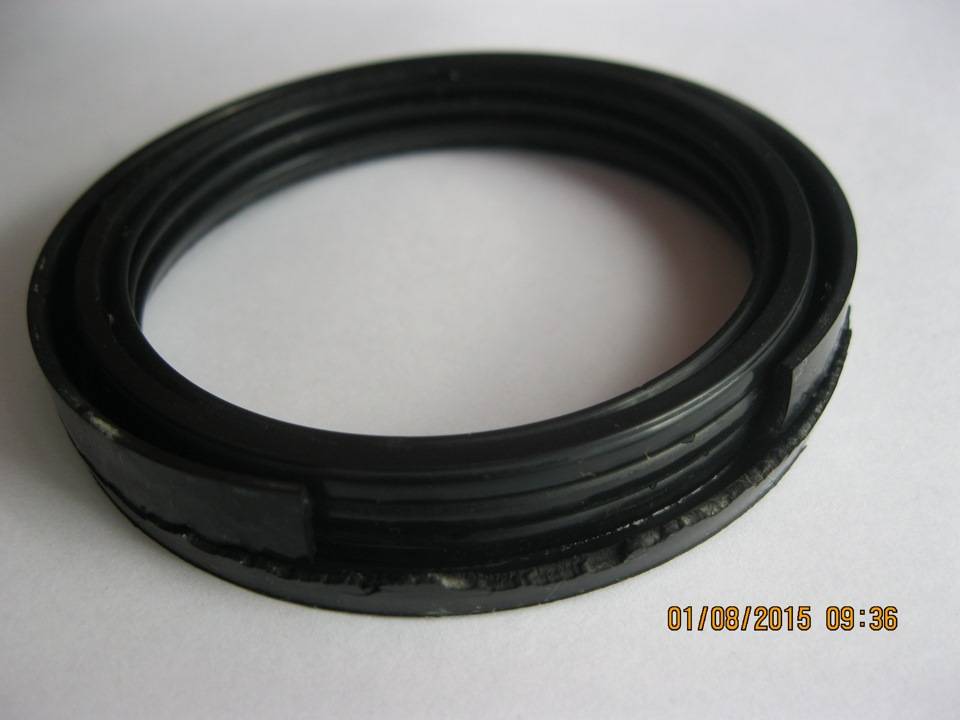

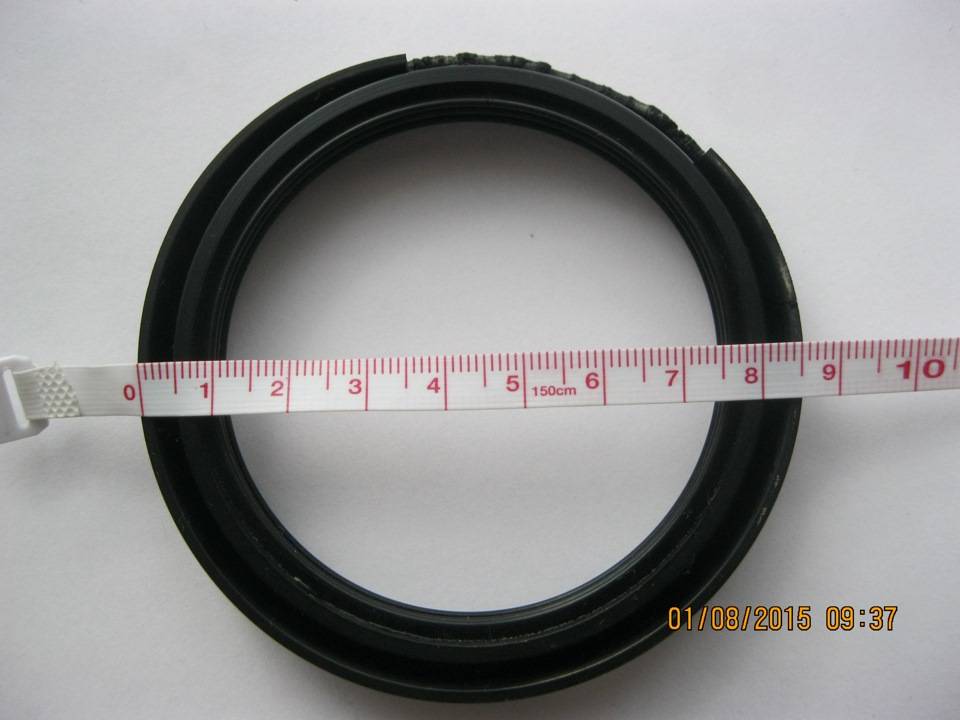

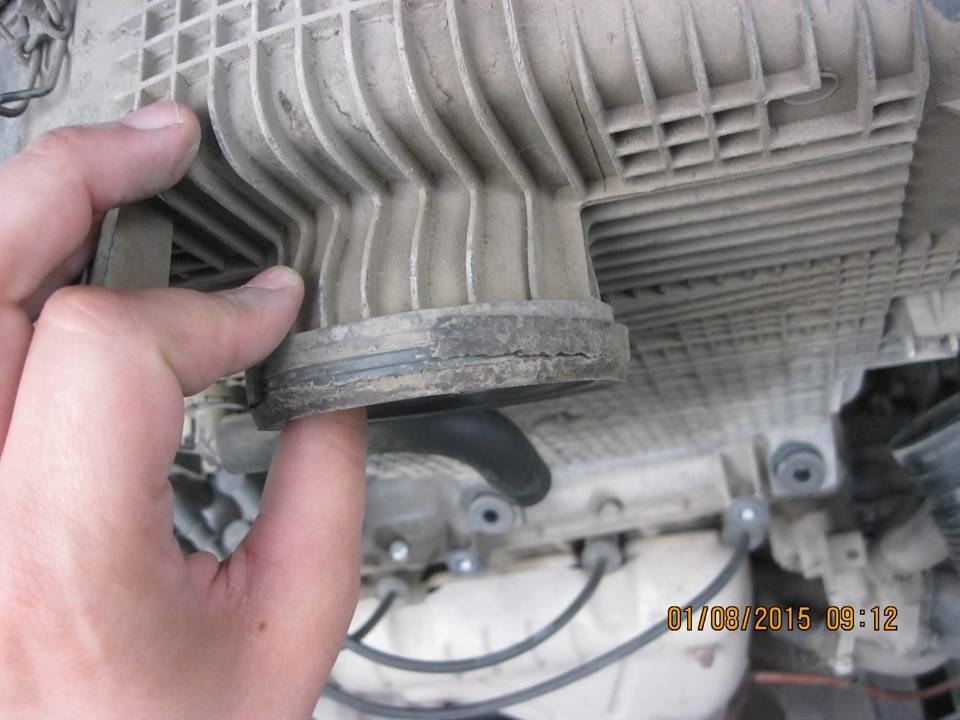

По прибытии домой было обнаружено, что одно из двух заказанных резиновых колец (верхнее между дроссельной заслонкой и корпусом фильтра) было меньше необходимого в диаметре.
Пришлось мыть старика. Теперь он стал чистым, но часть его боковой поверхности, закрывающая корпус фильтра, время от времени треснула и отвалилась. Внутреннее состояние резинового кольца более чем приемлемое, оно идеально подходит как к корпусу, так и к дроссельному узлу.

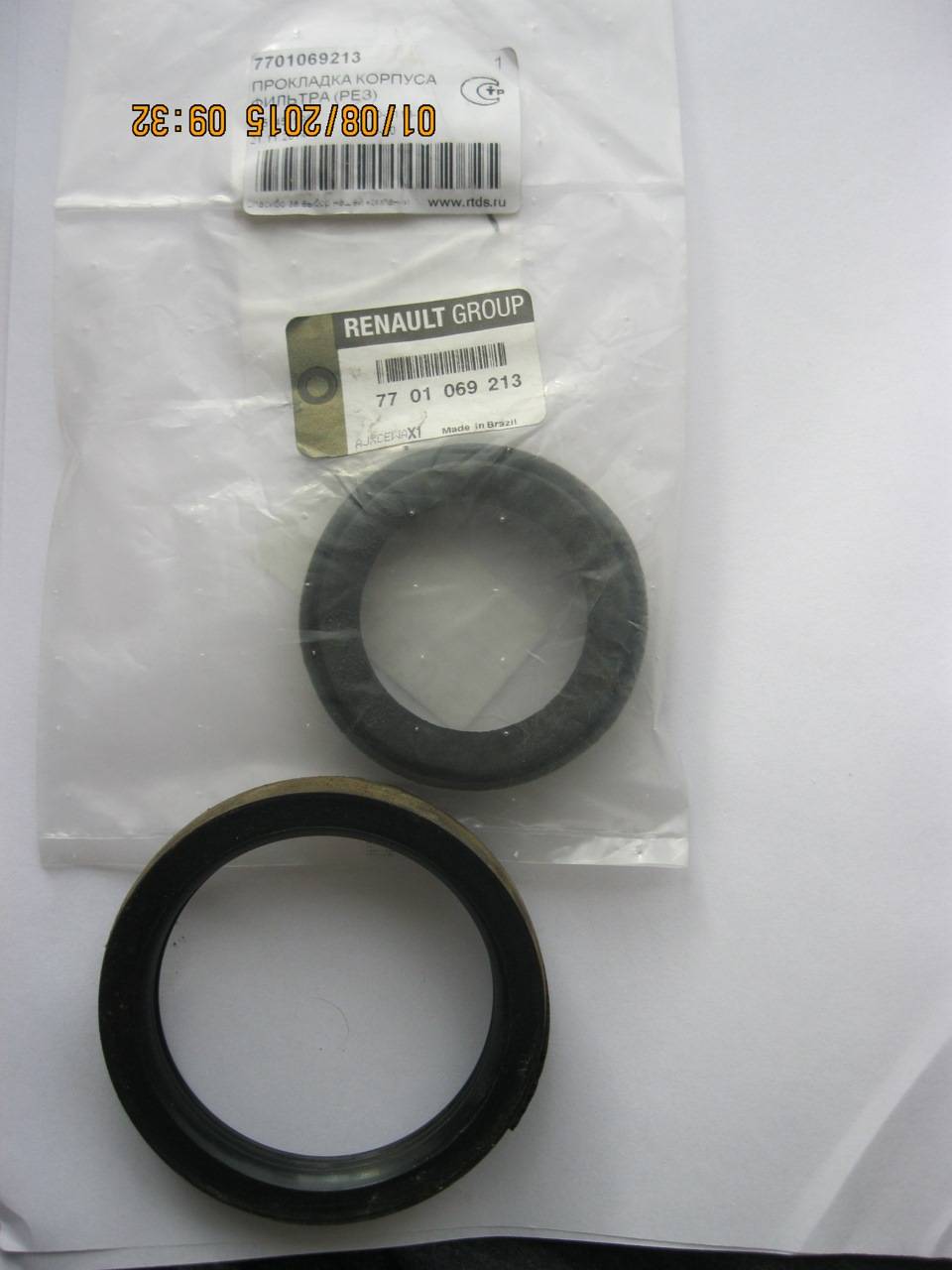

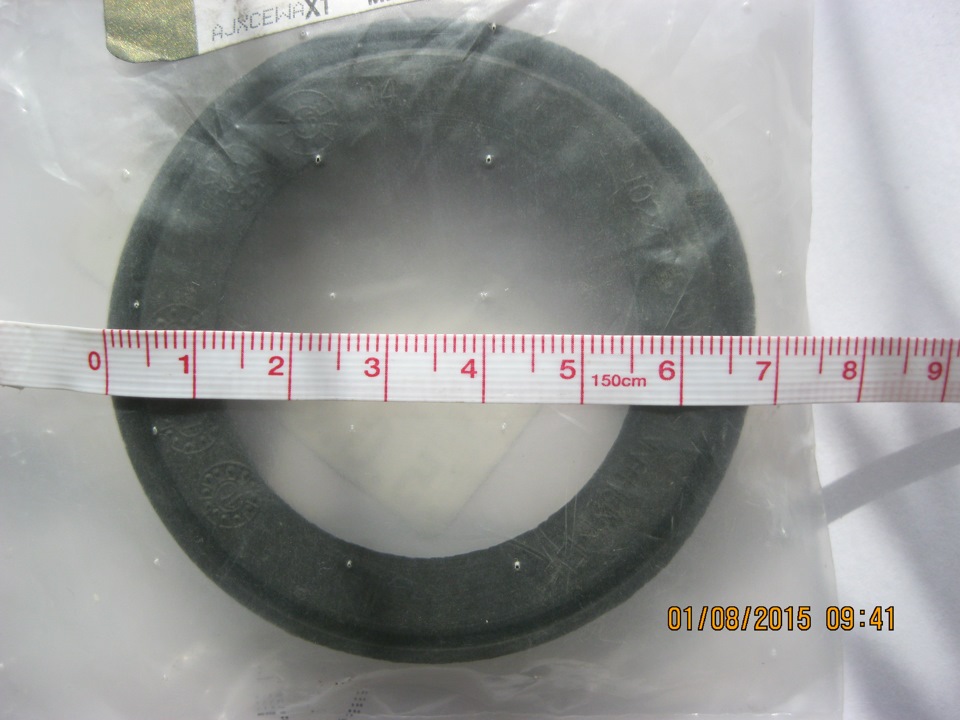

Нижнее кольцо было точно такого же размера, как и старое. Заказал, потому что при разборке дроссельного узла ранее выяснилось, что дроссель саморез Торх-30 прикручен до конца и дроссельный узел болтался, только корпус фильтра, закрепленный в 4 стежка, мешал ему двигаться. Так же покрытие впускного коллектора «черный нефтесодержащий песок», которое я видел в поле, которое я удалил в поле с помощью влажных салфеток, указывало на то, что произошла утечка грязного воздуха с улицы не через фильтр.

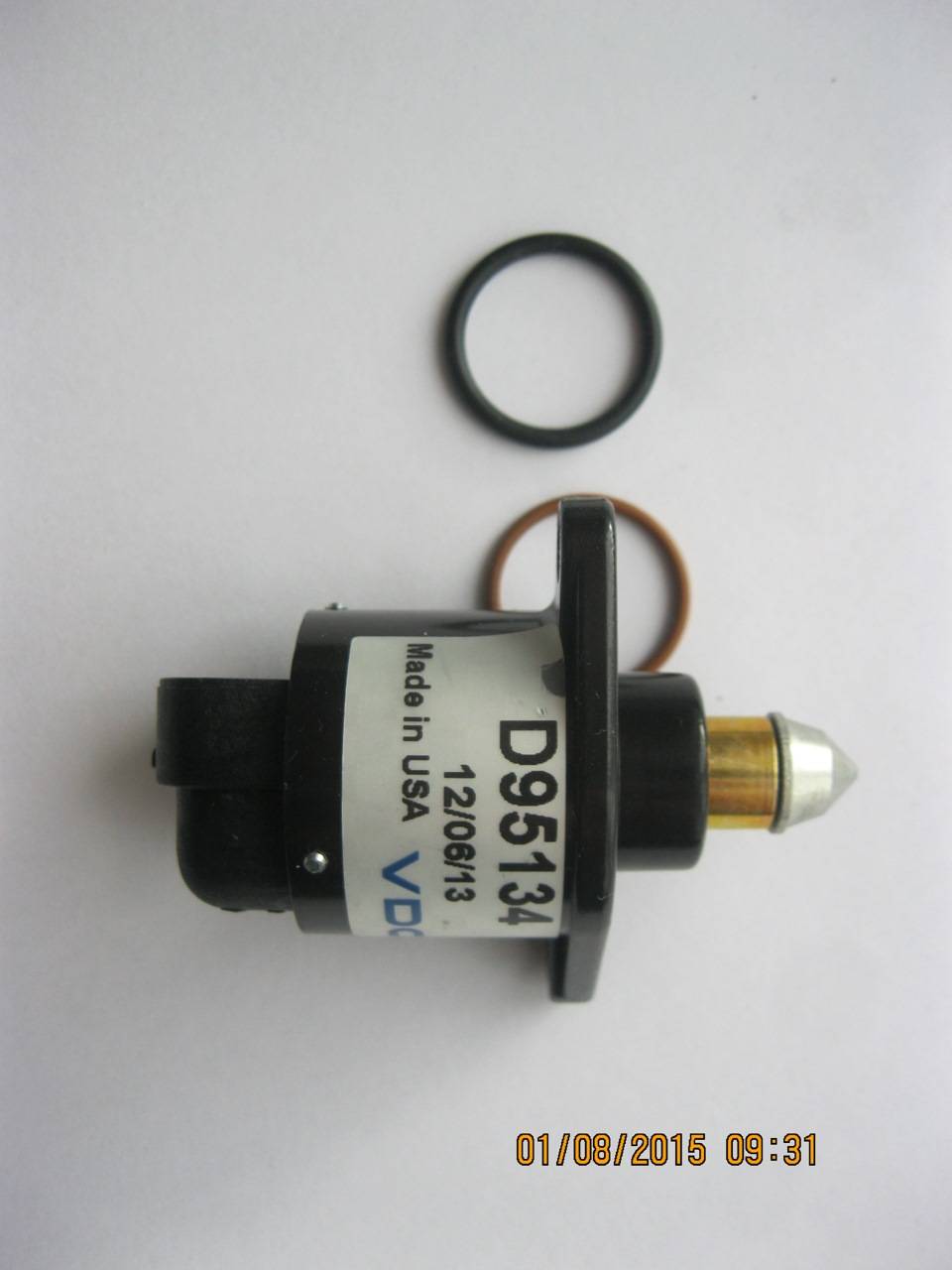

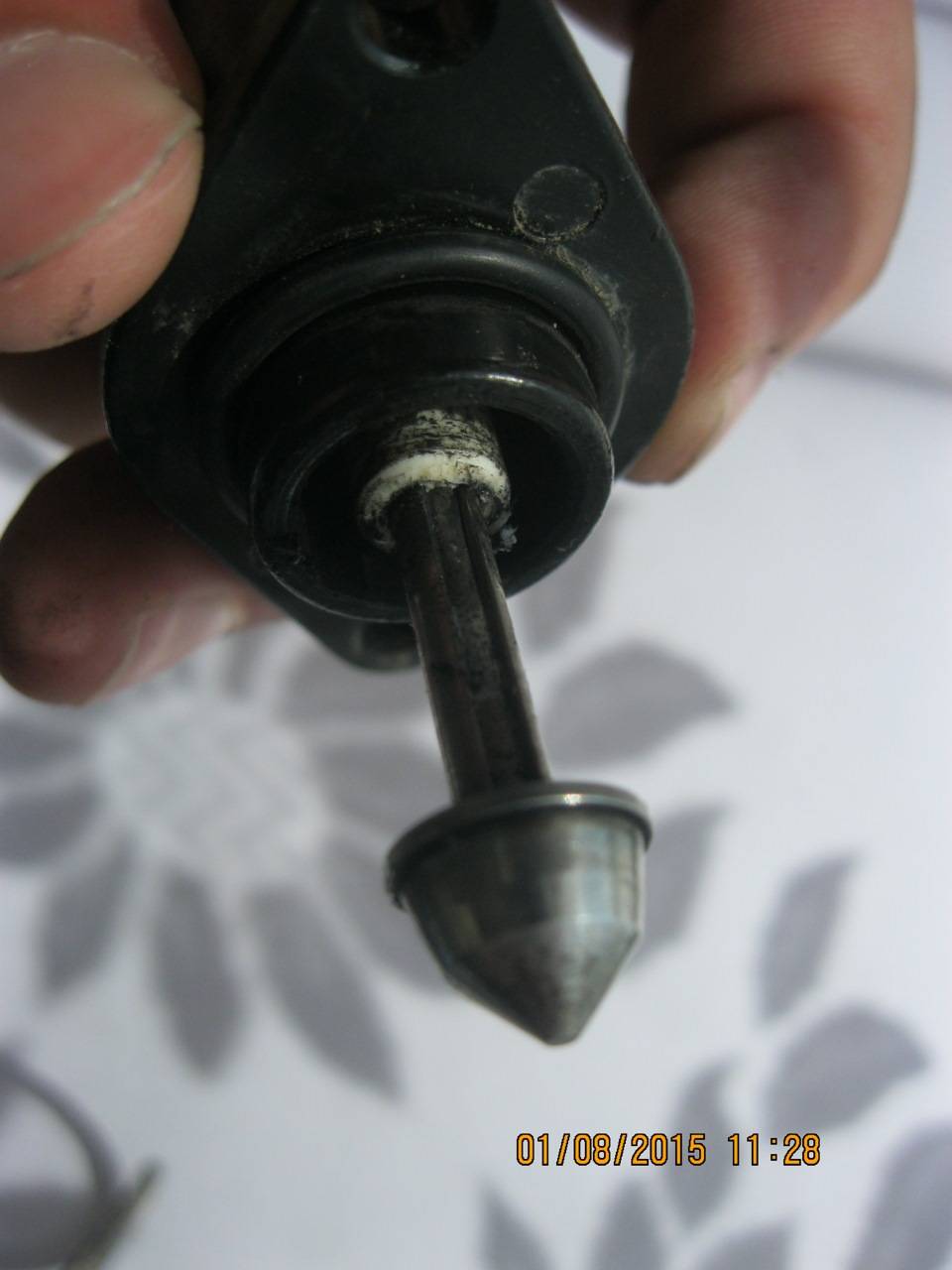

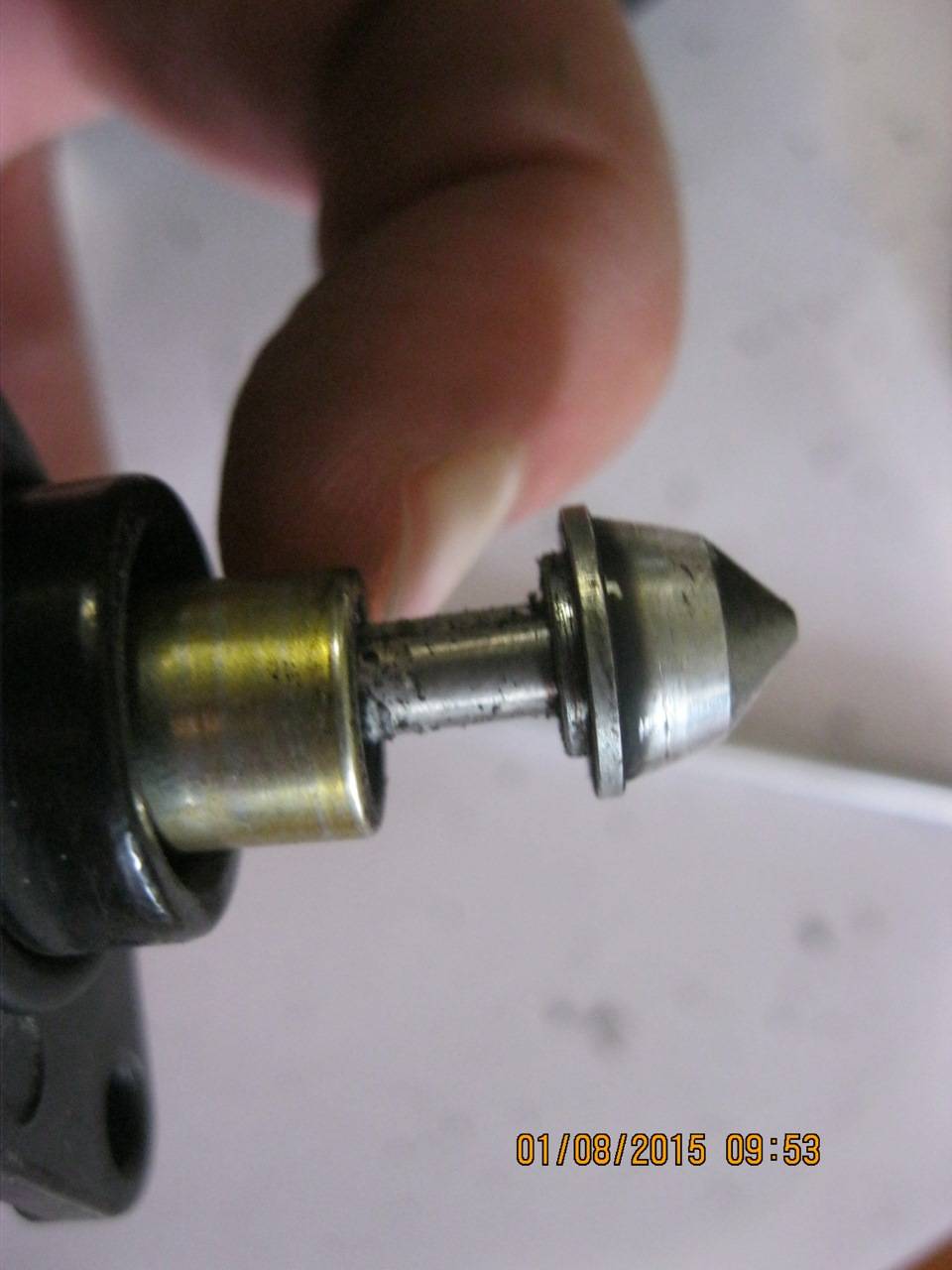

10. Снимите регулятор холостого хода, отодвиньте его защитную трубку, убедитесь, что там все задымлено.
11. * Ради интереса решил снять датчик положения дроссельной заслонки, он на столько лет оказался очень чистым.12. Приступим к очистке дроссельной заслонки. Продукт, который я приобрел, и я не особо верил в его эффективность, оказался отличного качества, могу вам сказать. Работает как растворитель, струя мощная, баллона хватает еще на три подобных промывки. Зубная щетка, которую я использовал для чистки внутренних стенок дроссельной заслонки, затем немного растаяла.
13. Продуть и высушить. При желании можно удалить внешнюю грязь, что я и сделал.14. Также у меня был заказан контроллер xx, который является полным аналогом заводского, и прибыл через 3 дня. В распакованной коробке два уплотнительных кольца выступают на регуляторе. Для Логана понадобится черный, более толстый. Закладываем красный в застежку-молнию. Закрепляем регулятор в нужном месте, держится с помощью двух саморезов Torx-T20.
15. Ставим днище, уплотнительное резиновое кольцо на дроссельный узел.
Установите верхнее уплотнительное кольцо на корпус фильтра. Поехали на машине.16. Собираем и устанавливаем детали в обратной последовательности, во впускном коллекторе ничего не забываем. (Теперь дроссельная заслонка не болталась над впускным коллектором, нижнее кольцо было туго натянуто, мне даже пришлось плюнуть на него, чтобы поставить дроссель на место.)17. Снимите минусовую клемму с АКБ, сядьте за руль, включите зажигание, вернитесь к АКБ. Ставим на место отрицательную клемму АКБ, ждем 5-10 секунд, снимаем клемму, ждем пару секунд, ставим клемму обратно, ждем 5-10 секунд (повторить 3-4 раза).18. Весь датчик откалиброван, фиксируем отрицательную клемму на месте, садимся за руль, заводим машину и радуемся.
Всю процедуру замены, не спеша, фотографируя, у меня ушло максимум 3 часа, работая над ней максимум час, если все запчасти при вас.После ремонта моя машина завелась легко, время покажет, что будет дальше, спасибо, что дочитали до конца.

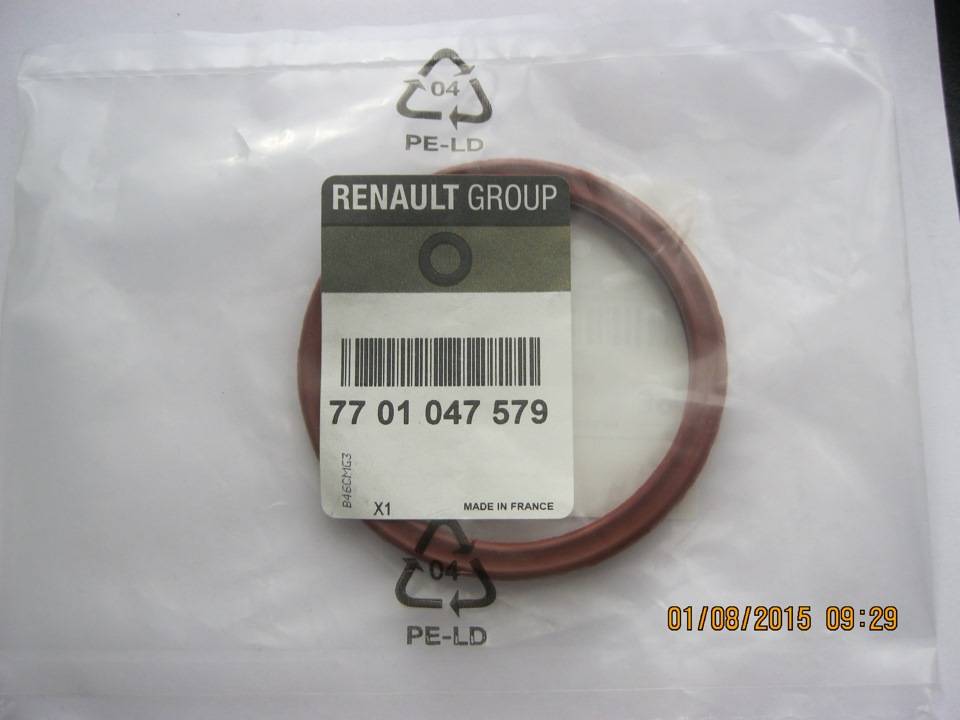

Кольцо уплотнительное нижнее, RENAULT (артикул 7701047579)Верхнее уплотнительное кольцо, RENAULT (арт. 7701069213) не используетсяРегулятор холостого хода. VDO (товар D95134)
Модификации двигателя автомобиля и их особенности
Причины, по которым могут плавать обороты на Ларгусе, обусловлены отличиями в технических характеристиках моторов. В зависимости от комплектации устанавливается 8- или 16-клапанный двигатель.
8-клапанный К7М 800
Эта модель двигателя была позаимствована у Рено Логан и Сандеро. Такие моторы устанавливались на Ларгус с 2010 года. Агрегат соответствует стандарту «Евро-4», его мощность составляет 83 л. с. Среди недостатков:
- плавающие обороты холостого хода;
- высокий расход топлива;
- отсутствие гидрокомпенсаторов в клапанном механизме — нужно регулировать зазоры через каждые 30 000 км пробега;
- необходимость замены ремня ГРМ каждые 60 000 км — обрыв ремня неизбежно приведёт к загибанию клапанов;
- ненадежность сальников коленчатого вала;
- вибрация и повышенный шум при работе силового агрегата.
Мотор на 8 клапанов слишком слаб для Ларгуса. Из преимуществ отмечается неприхотливость двигателя и его недорогое обслуживание.
16-клапанный К4М
Этот двигатель используется только в топовых модификациях Ларгуса в комплектации «Люкс». Мощность мотора равна 106 л. с, но он еще требует доработок. От предыдущего агрегата отличается:
- отсутствием вибрации и почти полным отсутствием шума;
- низким расходом топлива.
Недостатком 16-клапанного двигателя можно считать его сложное устройство, что обуславливает высокую стоимость автомобиля. Ресурс мотора составляет около 450 000 км пробега, но обслуживать агрегат более затратно. Главное — не использовать его часто при повышенных нагрузках и вовремя проходить ТО.
