Реле бензонасоса ВАЗ 2110
Реле в любой электрической схеме предназначено для замыкания и размыкания цепи, его основная роль – защитить элементы электросхемы от большого пускового тока. При запуске ДВС ток, необходимый для прокрутки стартера, достигает 80-300 Ампер, и если реле не будет установлено, может пострадать любой элемент электрической схемы.
Реле бензонасоса ВАЗ 2110 – стандартного типа, внутри пластмассового корпуса находится электромагнитная катушка с сердечником, при подаче напряжения за счет электромагнитного поля происходит замыкание контактов. Реле 2110 – четырехконтактное, рассчитано на ток 30 Ампер.
Распиновка БН ВАЗ 2113, 2114, 2115
— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.
Предохранители и реле ВАЗ 2110 / 2111 / 2112
Данная статья будет полезна как простым автолюбителям владельцам автомобилей ВАЗ 2110, 2111 и ВАЗ 2112, так и автоэлектрикам. Здесь разберём расположение предохранителей и реле ВАЗ 2110. Устанавливались несолько видов монтажных блоков. Их можно отличить визуально по расположению реле и предохранителей.

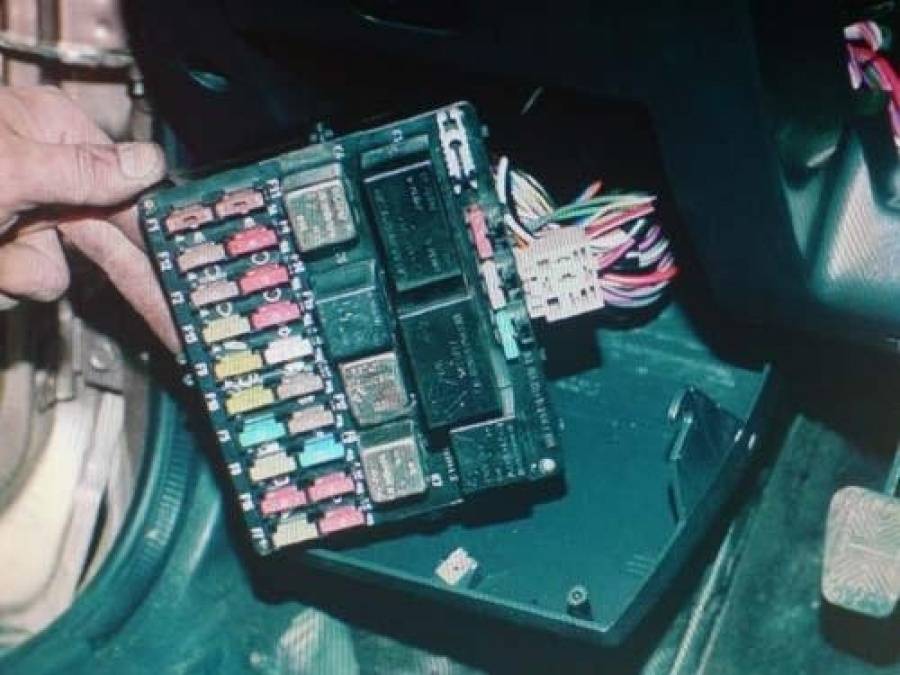

Данный блок предохранителей распологается под рулём, возле левой ноги водителя.
Монтажный блок (Блок предохранителей)2110-3722010
Монтажный блок (Блок предохранителей) 2110-3722010-01
Монтажный блок (Блок предохранителей) 2110-3722010-08
В первых двух блока расположение предохранителей не отличается, а вот в третьем типе блоков стоить быть повнимательнее и обращать внимание на маркировку предохранителей. Эти блоки также могут отличаться наличием резисторов внутри блока
Резисторы нужны для возбуждения генератора, и наличие резистора можно узнать по наличию контакта в Ш4 — контакт 9. Резисторы используются на старых приборках, без разисторов возбуждение будет производиться только при перегазовке
Эти блоки также могут отличаться наличием резисторов внутри блока. Резисторы нужны для возбуждения генератора, и наличие резистора можно узнать по наличию контакта в Ш4 — контакт 9. Резисторы используются на старых приборках, без разисторов возбуждение будет производиться только при перегазовке.

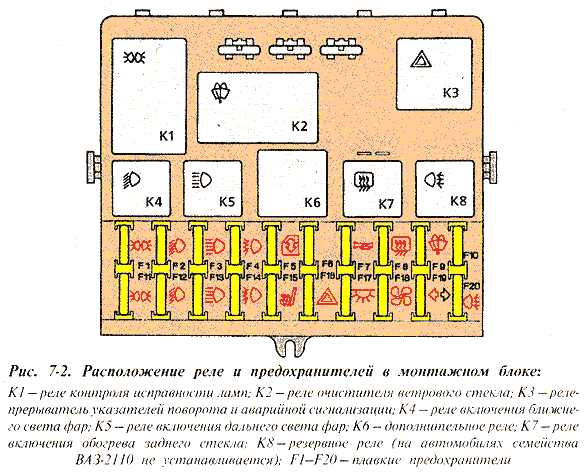

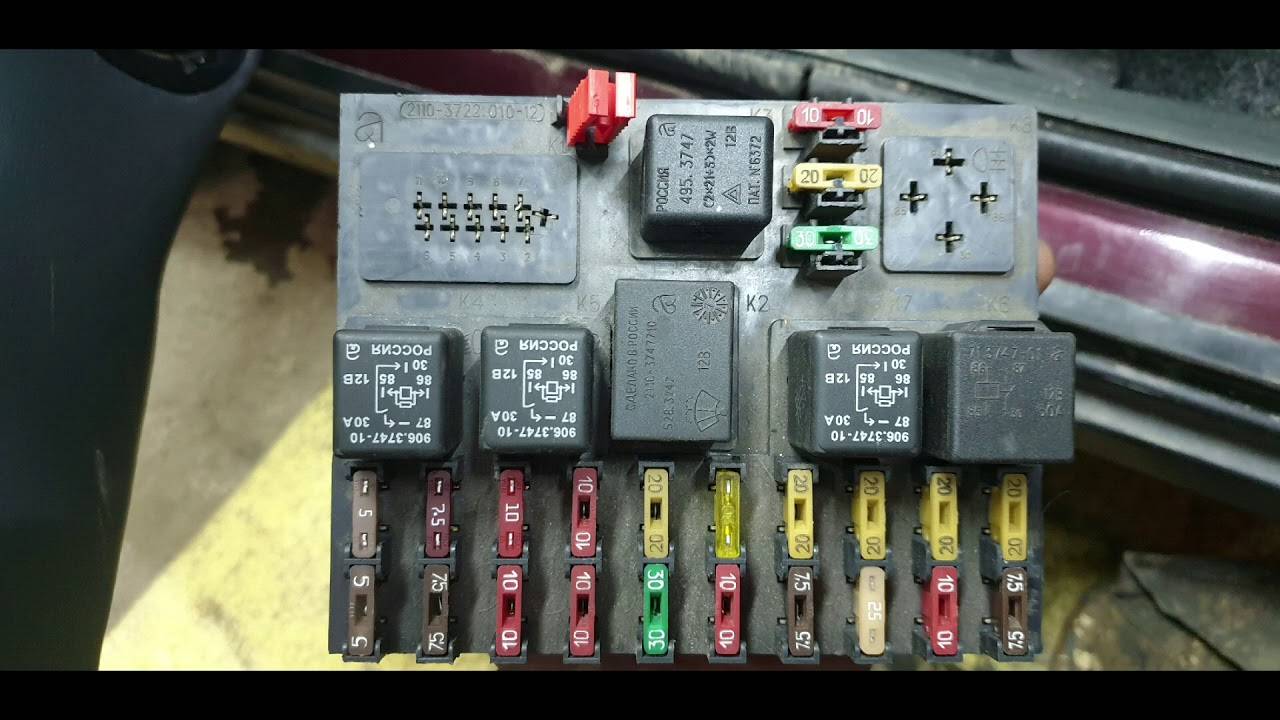

Расположение реле в блоке предохранителей (Монтажном блоке) ВАЗ 2110 / 2111 / 2112
| Номер реле | Назначение реле |
| K1 | Реле контроля исправности ламп |
| K2 | Реле очистителя ветрового стекла |
| K3 | Реле указателей поворотов или аварийной сигнализации |
| K4 | Реле включения ближнего света фар |
| K5 | Реле включения дальнего света фар |
| K6 | Дополнительное реле (Реле подающее питание после включения зажигания) |
| K7 | Реле обогрева заднего стекла |
| K8 | Резервное реле |
| № Предохранителя | Номинал предохранителя А (Ампер) | Цепи, защищаемые предохранителем |
| F1 | 5 | Передний и задний левый лампы габаритного огня, индикаторная лампа включения габаритов,лампы освещения ( подсветка) приборов, лампа освещения багажника, подсветка номерного знака |
| F2 | 7.5 | Ближний свет (левая фара) |
| F3 | 10 | Дальний свет (левая фара) |
| F4 | 10 | Передняя правая противотуманная фара |
| F5 | 30 | Стеклоподъёмники дверей |
| F6 | 15 | На некоторых авто — Предохранитель прикуривателя ВАЗ 2110 и переносная лампа |
| F7 | 20 | Предохранитель вентилятора охлаждения ВАЗ 2110 , звуковой сигнал |
| F8 | 20 | Реле (контактны реле) включения обогрева заднего стекла, обогрев заднего стекла |
| F9 | 20 | Очиститель и омыватель ветрового стекла и фар. Клапан рециркуляции. Обмотка реле включения обогрева заднего стекла. |
| F10 | 20 | Резервный |
| F11 | 5 | Передний и задний правый лампы габаритного огня |
| F12 | 7.5 | Ближний свет (правая фара) |
| F13 | 10 | Дальний свет (правая фара), индикатор включения дальнего света на приборной панели |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Предохранитель замка багажника ВАЗ 2110, Электрообгрев сидений |
| F16 | 10 | Предохранитель реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7.5 | Предохранитель лампы освещения салона ВАЗ 2110, стоп сигналы, часы и маршрутный компьютер |
| F18 | 25 | На некоторых автомобилях Предохранитель прикуривателя, контроллер отопителя и лампа подсветки вещевого ящика |
| F19 | 10 | Реле контроля исправности ламп габаритов и стоп-сигналов, указатели поворотов и их контрольные лампы, обмотка возбуждения генератора, комбинация приборов, часы, блокировка замков дверей, лампы света заднего хода |
| F20 | 7.5 | Задние противотуманные фонари |
Есть ещё предохранители, отвечающие за запуск двигателя. Распологаеются они под центральной консолью. Добраться до них можно открутив панель возле левой ноги пассажира.

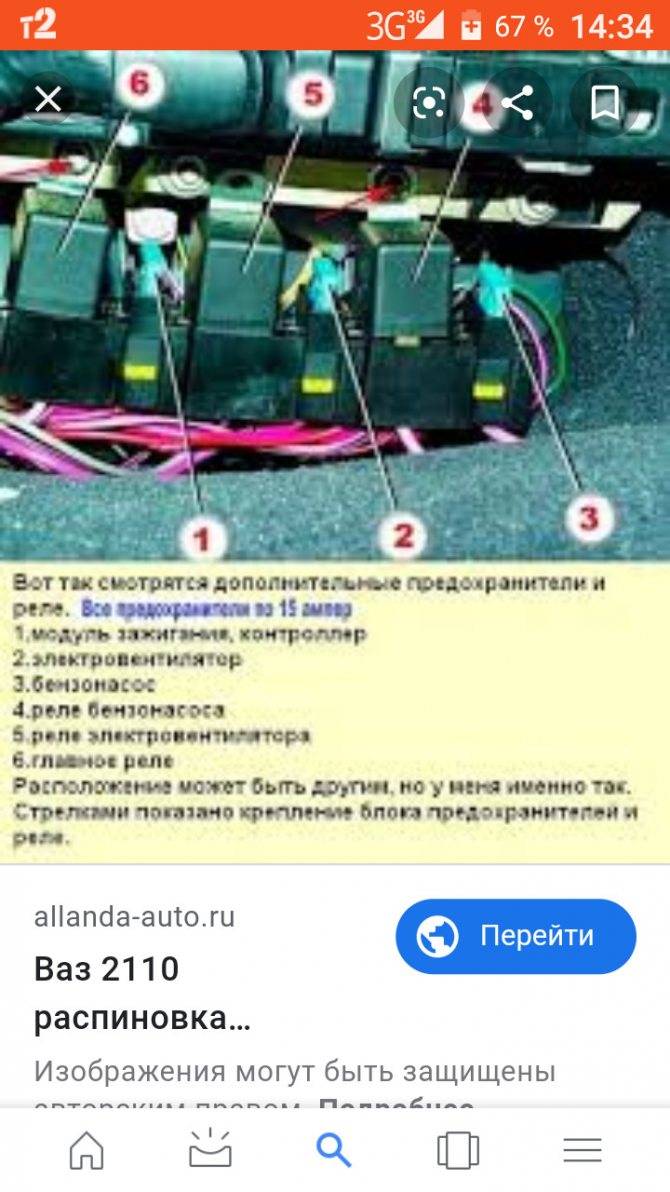

В этом блоке размещаются предохранители и реле, отвечающие за топливный насос, Электронный блок управления и вентилятор охлаждения.
1 — модуль зажигания, электронный блок управления; 2 — клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев датчика), датчик массового расхода воздуха (распиновка ДМРВ HFM5 ВАЗ); 3 — реле топливного насоса, предохранитель бензонасоса, предохранитель топливных форсунок.
Дополнительные реле: 4 — реле электровентилятора; 5 — реле бензонасоса, 6 — главное реле (реле зажигания)
Подкапотный модуль предохранителей
Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.
С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке. Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2
| Номинал, А | Защищаемый прибор или цепь |
| Электродвигатель вентилятора ОЖ | |
| Электроусилитель рулевого механизма | |
| Салонный модуль ПП | |
| Салонный модуль ПП | |
| Климат-контроль, кондиционер | |
| Запасной разъем | |
| Электронасос блока ABS | |
| Гидроблок системы ABS | |
| Main Relay, обмотка | |
| Электродвигатель вентилятора печки | |
| Прерыватель электропитания ДВС | |
| Силовой разъем запуска ДВС | |
| Предохранитель стартера | |
| Правый подогрев лобового стекла | |
| Реле дополнительного вентилятора радиатора | |
| Левый подогрев лобового стекла | |
| Запасной разъем | |
| Запасной разъем | |
| Система ABS, блок контроля | |
| Клаксон | |
| Webasto, для авто с северной подготовкой | |
| Электроусилитель руля, Блок контроля | |
| Насос форсунок очистителя головных фар | |
| Запасной разъем | |
| Реле подогрева ветрового стекла, силовая обмотка | |
| Предохранитель ЭБУ на авто с АКПП | |
| Привод муфты кондиционера | |
| Запасной разъем | |
| Управление климат контроллером | |
| Двигатель, ЭБУ. АКПП, ЭБУ | |
| Предохранитель контроллера зарядки АКБ | |
| Селектор положения кулисы АКПП | |
| Подогрев ламбда-зондов | |
| Катушки, топливные электрофорсунки | |
| Двигатель, блок контроля и управления | |
| ЭБУ |
Схема реле и предохранителей ВАЗ 2110
Монтажный блок, в котором расположены основные предохранители и реле — в салоне.
| № реле | Назначение |
| К1 | Исправность ламп |
| К2 | Очиститель переднего стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Ближний свет |
| К5 | Включение дальних фар |
| К6 | Дополнительное реле стартера |
| К7 | Обогрев заднего стекла |
| К8 | Задний противотуманный свет |
| № предохранителя | Сила тока (ампер) | Описание предохранителей |
| F1 | 5 | Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь |
| F2 | 7,5 | Ближняя левая фара |
| F3 | 10 | Дальняя левая фара |
| F4 | 10 | Правый противотуманный свет |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа или розетка |
| F7 | 20 | Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Обогрев заднего стекла. Включение обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла |
| F10 | 20 | Резерв |
| F11 | 5 | Правый габаритный свет |
| F12 | 7,5 | Правый ближний свет |
| F13 | 10 | Правый дальний свет. Контрольная лампа включения дальнего света |
| F14 | 10 | Левый противотуманный свет |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер |
| F18 | 25 | Освещение вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер |
| F20 | 7,5 | Задний противотуманный свет |
Основной блок
Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

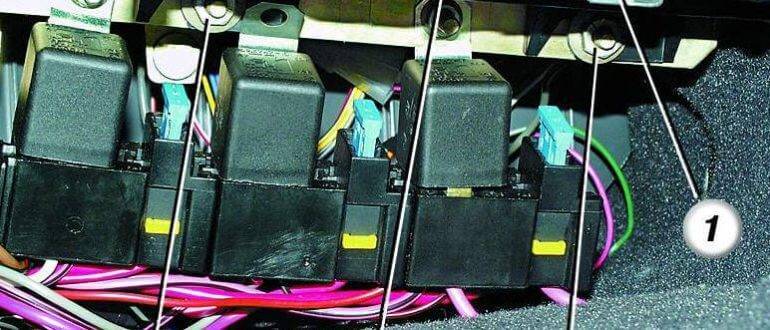

Консольный дополнительный монтажный блок

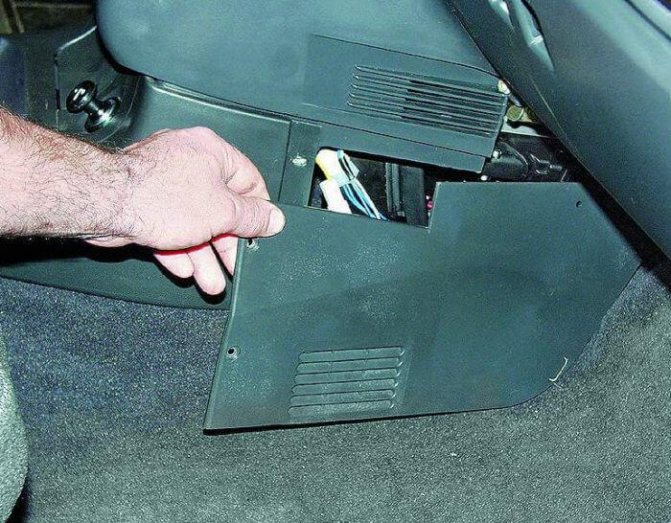

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:
- Реле электромотора вентилятора;
- Реле зажигания;
- Реле электромотора насоса подачи топлива;
- Предохранитель ЭБУ мотора и модуля зажигания;
- Предохранитель электронных элементов системы подачи топлива;
- Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.
Мощность всех предохранителей рассчитана на 15 Ампер.
На схеме, буквами обозначены такие цвета:
- Б — белый;
- Ч — черный;
- Ж — желтый;
- О — оранжевый;
- Г — голубой;
- Р — розовый;
- З — зеленый;
- С — серый;
- К — коричневый;
- П- красный.
Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.
Изменения в коммутации и компоновке монтажных блоков
Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.
Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.
Неисправности механического бензонасоса
Все детали автомобильного двигателя подвержены износу и старению, также со временем вырабатывается ресурс и у механического БН. Основные неисправности механического устройства:
- коробление корпусов;
- растрескивание диафрагмы;
- поломки клапанов.
Если диафрагма пропускает воздух, насос может перестать закачивать бензин в карбюратор, еще через рваную мембрану топливо попадает в картер и смешивается с моторным маслом. При попадании бензина в масло резко увеличивается расход топлива, а сам двигатель плохо запускается, особенно в прогретом состоянии. Проверить наличие бензина в картере достаточно просто – если масляный щуп поджечь зажигалкой, произойдет возгорание, к тому же из масляного картера будет идти бензиновый запах.
Частый дефект, возникающий в механических бензонасосах – коробление поверхности в месте крепления б/насоса к корпусу вспомогательных агрегатов. Если поверхность деформируется, в стыке между плоскостями начинает подтекать моторное масло.
Особенности бензонасоса ВАЗ 2110
С конвейера сходили инжекторные и карбюраторные «десятки», в первых бензонасос был электрический, в последних механический. На карбюраторных моделях бензонасос установлен в подкапотном пространстве за клапанной крышкой. В инжекторном двигателе электрический насос установлен непосредственно в бак. Сбои в работе электропитания приводят к снижению тяги или полного отказа от запуска силового агрегата. Вывод – реле и предохранители бензонасоса установлены только на инжекторных моделях, включая ВАЗ 2111, 2112 независимо от количества клапанов.
Схема и принцип работы бензонасоса
Бензонасос – это простое устройство, которое представляет собой электромотор. Работает от боровой электросети мощностью в 12 Вольт. Основная задача – подача топлива под давлением в рампу двигателя. Он установлен непосредственно в бак под задним сидением.
В схему бензонасоса включены такие электрические элементы:
- Блок управления двигателем.
- Реле бензонасоса и предохранитель.
- Контактная группа замка зажигания.
Поворот ключа зажигания в первое положение подает питание через реле на сам насос, после чего начинается нагнетание топлива в двигатель. После наполнения рампы бензином, насос отключается. Это говорит о готовности системы к запуску, достаточно только повернуть ключ для включения стартера.
Система расположения дополнительного блока предохранителей в ВАЗ-2110
Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.
Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.
На схеме показано расположение предохранителей, отвечающих за:
- Работу контроллера системы зажигания.
- Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
- Правильную подачу топлива в насос, реле и форсунки.
- Работу вентилятора при охлаждении мотора.
- Работу бензонасоса.
- Непосредственно само зажигание всех систем машины.
Несмотря на дату выхода Лада Веста Кросс. в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.
Где находится реле бензонасоса ВАЗ-2110
На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.
Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.
Неисправности
В большинстве случаях они связаны с проблемами напряжения. Питание не подаётся на электрический насос, и это вызывает остановку двигателя. Случается довольно часто и другой вариант – насос шумит, и не отключается после создания нужного уровня давления. Оба случая заслуживают подробного рассмотрения.
Замена реле своими руками
Итак, если нет питания, то насос качать не будет. Топливная рампа пуста, и в системах с непосредственным впрыском запуск силовой установки невозможен. Во втором случае, когда насос не отключается, речь идёт о залипании контактов устройства. Заряд расходуется впустую, на постоянное вращение моторчика.
Примечательно, что на некоторых моделях авто пуск двигателя возможен даже при условии сбоев функционирования. Это удаётся осуществить за счёт удачной схемы, позволяющей устройству работать и в процессе вращения стартерного устройства.
К неисправностям реле в первую очередь относят его естественный износ. Как говорится, нет ничего вечного, у каждой детали имеется свой ресурс.
Если деталь сравнительно новая, то искать неполадки следует:
- в попадании воды внутрь коробки, тогда заметны будут следы ржавчины;
- в фабричном браке (случается);
- в конденсаторах, вышедших из строя;
- в нарушении электроцепи;
- в КЗ.

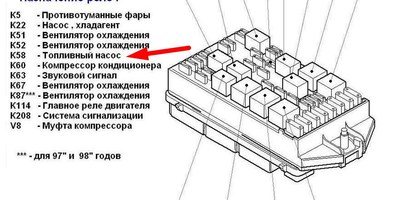

РТН на схеме
Заменить реле несложно. Это удастся осуществить своими руками.
- Найти реле. Если оно находится под торпедо, демонтировать центральный подлокотник, снять ту часть панели, в которой сидят пепельница и прикуриватель.
- Дальше вынимается пластиковая защита.
- Выкручиваются фиксаторы, крепящие реле к кузову.
- Вместо старого устанавливается новое реле.
Видео: реле топливного насоса Опель Вектра
Если заметили отклонения в работе реле, не стоит ждать. Лучше сразу же, без промедления осуществить проверку и замену. Помните, что если оно будет не в порядке, двигатель завести не получится по причине остановки топливного насоса.
Устал платить за штрафы? Выход есть!
Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее
- Абсолютно легально (статья 12.2.4).
- Скрывает от фото-видеофиксации.
- Устанавливается самостоятельно за 2 минуты.
- Не видна человеческому глазу, не портится из-за погоды.
- Гарантия 2 года,
Замена сетки бензонасоса ВАЗ 2110 инжектор
Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.
Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:
выключаем зажигание;
на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
на днище под сиденьем находится лючок, он крепится на двух саморезах;
отворачиваем шурупы, демонтируем лючок;
разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;
отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);
откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);
гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
снимаем с бензонасоса сетку, устанавливаем новую деталь;
монтируем на место электробензонасос
Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

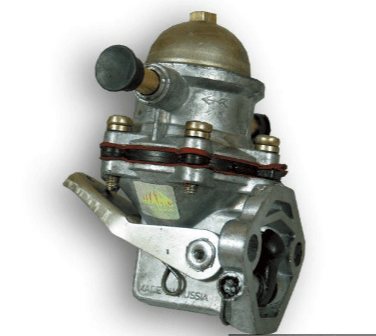

Механический бензонасос «десятки» ВАЗ
Автомобиль ВАЗ 2110 (Лада-110) производился на АвтоВазе с 1995 года, и первые моторы на этой модели шли с карбюраторами. Восьмиклапанные двигатели ВАЗ 2110 мощностью 72 л. с. ставились на «десятки» до 2000-го года, и бензонасосы на этих ДВС, соответственно, были механические.
Топливный механический насос 2110 состоит из частей:
- металлического корпуса (двух половин);
- верхней крышки;
- толкателя с диафрагмой;
- двух клапанов;
- возвратной пружины.
Закачка бензина из топливного бака производится за счет колебаний диафрагмы, открытия и закрытия клапанов. В движение диафрагма с толкателем приводится от эксцентрика распределительного вала, на нижнем корпусе БН есть рычаг ручной подкачки бензина.
Схема предохранителей на ВАЗ 2110
Всего на автомобилях ВАЗ 2110 — 3 блока с предохранителями и реле. Их расположение в кузове обозначено на схеме.
Такое расположение схоже с моделями — ВАЗ 21102, ВАЗ 21103 и ВАЗ 2112.

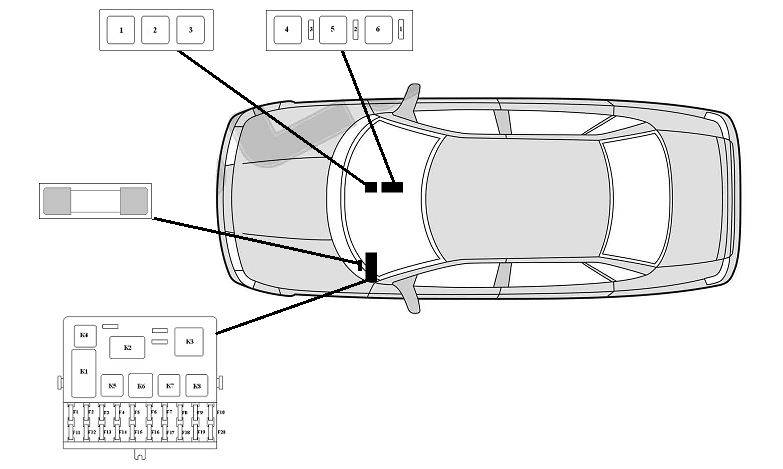

Расположение всех блоков с предохранителями в кузове машины
Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.
Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).
Рассмотрим каждый блок в отдельности и изучим его.
За что отвечают реле блока предохранителей ВАЗ 2110
К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);
F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.
Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.
* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.
