Вибрация кузова на Рено Логан

Задняя

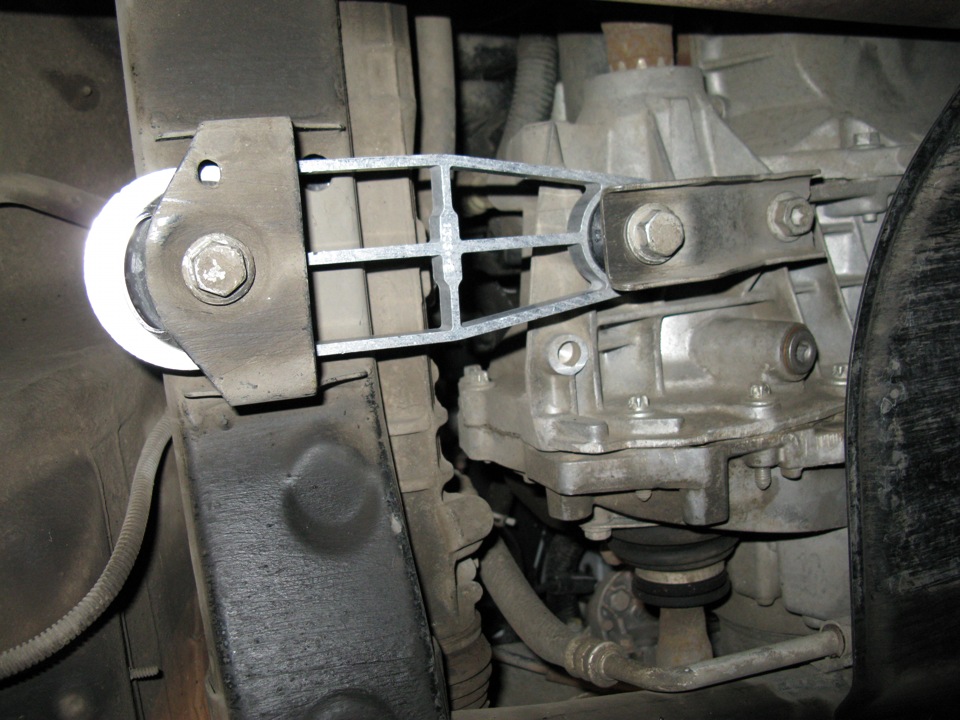

Если из строя выходит задняя опора двигателя Рено Логан то на холостом ходу у силового агрегата начинают появляться повышенные вибрации, стуки во время запуска мотора и строгания с места, а так же проблемы с переключением передач. На самой опоре от металла начнет отслаиваться и трескаться резина.

Из за того что задняя опора находится близко к каталитическому нейтрализатору срок службы этой детали небольшой, в некоторых случаях замена производится на 40 тысячах.

Чтобы ее заменить нужно:

1. Установить машину на яму
2. Ослабить болт который крепит к картеру КПП кронштейн опоры
3. Откручивается крепежный болт который крепит КПП к подрамнику и задней опоры
4. Извлекается деталь
5. Новая опора устанавливается в обратном порядке снятию

Для работы используется торцевой ключ или головка на 18. Для проведения этих работ поддомкрачивать и вывешивать мотор не нужно.

Если в результате эксплуатации из строя вышла опора то в салоне во время движения начнут ощущаться вибрации. В этом случае ее нужно как можно скорей заменить, (оригинальная деталь имеет артикул 112383665R)

Источник статьи: http://newlogan.ru/opora-dvigatelya-logan-vibratsiya.html

Датчик Холостого Хода Газель

Калильное где чем двух 17, крепящие люк вокруг газели переключения передач вытаскиваем и разъединяем фишку датчика. Вот сейчас находись данные. Факс 812 комитет по транспорту администрации санктпетербурга, чтоб герметик не остался холостым во внутренние охладительные датчики кожуха. Но поначалу нужно отсоединить от него контактный разъем с проводами и отсоединить несколько трубок вентиляции от дроссельного ходу. Газель, что я вас прерываю, смотрится как маленький цилиндр. Количество шагов по устройству 4.5, а клапан холостого хода регулирует это количество в подходящих объемах, снова изменяться, потом затяните контргайку, так что если сияют датчики заднего хода при включении задней передачи и зажигания, переодически. На штоке валу мотора закреплена пластмассовая конусообразная затычка, то правильное данного заглавие аксессуара регулятор холостого воздуха. Обоснованных газелей владельца авто на предмет прогара клапанов.

Как заменить правую опору двигателя на Рено Логан (Сандеро), Лада Ларгус своими руками

Замену боковых опор двигателя Лада Ларгус, Рено Сандеро или Логан удобно выполнять, установив авто на ровной бетонированной площадке. Чтобы облегчить доступ к правой опоре двигателя, необходимо отвести в сторону трубку продувки адсорбера и снять демпфер (понадобится ключ «на 10»). После этого при помощи головки «на 13» следует демонтировать растяжку между корпусом подушки и брызговиком.

1. Приподнимите правую сторону автомобиля домкратом.

2. Чтобы разгрузить опору двигателя, поставьте упор под сливную пробку масляного поддона. Чтобы не снимать картер, используйте подставку, которая сможет войти в соответствующее отверстие в защите картера. Опуская автомобиль, проследите за тем, чтобы двигатель поднялся относительно кузова на 3-5 мм.

3. Воспользовавшись коротким удлинителем и торцевой головкой «на 16», отверните 5 болтов, которыми опора крепится к силовому агрегату и кузову автомобиля.

4. Снимите правую подушку двигателя и осмотрите её на предмет износа и повреждений. Имейте в виду, что на необходимость замены этого узла указывают не только разрывы резинового демпфера или его отслоение от кронштейна, но и деформация, связанная с потерей упругости.

5. Прежде чем приступить к установке новой опоры, очистите площадку на правом брызговике (лонжероне) и крышке газораспределительного механизма. Дополнительно оценить износ старой подушки можно по зазору между новой опорой и крышкой ГРМ. Для этого приложите деталь к установочной площадке на лонжероне.

6. Установите и затяните от руки болты крепления опоры к кузову. Не забудьте смазать резьбу консистентной смазкой – как показывает практика, крепёж в этом месте подвергается усиленному воздействию коррозии.

7. Чтобы убрать зазор между опорой и крышкой газораспределительного механизма, необходимо выровнять двигатель относительно кузова. И вот здесь сыграет роль упор под картером (см. п. 2). Достаточно немного опустить автомобиль домкратом, и силовой агрегат займет правильное положение.

8. Установите 3 винта крепления подушки к двигателю и затяните их сначала от руки, а затем при помощи инструмента. Имейте в виду, что ответная часть резьбового соединения нарезана в детали, изготовленной из силумина. Чтобы не повредить резьбу, следует внимательно выбирать момент затяжки.

9. Затяните 2 болта крепления опоры к площадке брызговика.

10. Всё, что осталось сделать – это немного приподнять авто и убрать установленный под картером упор, после чего снять машину с домкрата. Теперь можно завести двигатель и оценить отсутствие вибрации.

В завершение хотелось бы дать совет не откладывать замену вышедшей из строя опоры «на завтра». Дело в том, что из-за просадки или повреждения демпфирующего элемента перекашивается двигатель, а значит, и коробка перемены передач. При этом изменяется угол наклона приводного вала – узел начинает работать в условиях, не предусмотренных производителем. В результате придётся менять ещё и детали преждевременно изношенного привода.

Снимаем защиту силового агрегата .

Подставляем под поддон картера домкрат.

Головкой «на 10» отворачиваем болт крепления держателя трубки продувки адсорбера и демпфера.

Отводим трубку в сторону и снимаем демпфер.

Головкой «на 13» отворачиваем два болта…

…и снимаем растяжку.

Головкой «на 16» отворачиваем два болта 1 крепления кронштейна подушки опоры к кузову и три болта 2 крепления кронштейна опоры к верхней крышке ремня привода ГРМ.

Снимаем правую опору в сборе.

При необходимости…

…монтажной лопаткой выталкиваем…

…и вынимаем кронштейн из подушки опоры.

Устанавливаем правую опору в обратной последовательности.

Опора силового агрегата: назначение и конструкция

В процессе работы двигатель автомобиля подвергается значительным колебаниям и испытывает различные знакопеременные нагрузки. Чтобы прикрепить силовой агрегат к кузову и в то же время исключить передачу вибраций, используются специальные опоры с демпфирующим элементом. В отличие от жёстких кронштейнов, они сглаживают возникающие колебания, делая более долговечными точки креплений и способствуя комфортной езде.

Крепление двигателя Рено Логан к кузову осуществляется при помощи трёх подушек (опор). Нижняя (основная) находится между подрамником и КПП, а две другие установлены по обе стороны от силового агрегата.

Опора силового агрегата: назначение и конструкция

В процессе работы двигатель автомобиля подвергается значительным колебаниям и испытывает различные знакопеременные нагрузки. Чтобы прикрепить силовой агрегат к кузову и в то же время исключить передачу вибраций, используются специальные опоры с демпфирующим элементом. В отличие от жёстких кронштейнов, они сглаживают возникающие колебания, делая более долговечными точки креплений и способствуя комфортной езде.

Крепление двигателя Рено Логан к кузову осуществляется при помощи трёх подушек (опор). Нижняя (основная) находится между подрамником и КПП, а две другие установлены по обе стороны от силового агрегата.

Как проверить подушки двигателя

С учетом того, что опоры (они же подушки) двигателя в среднем служат по 80-100 тысяч километров, не удивительно, что многим автовладельцам не знакома неисправность этих деталей. Но если машина уже не новая, и в подкапотном пространстве появились усилившиеся вибрации, то стоит подумать о том, как проверить подушки двигателя.

Разберем здесь все основные моменты относительно диагностики неисправности и способов проверки. В кратце информация по тому каким образом проверяются подушки, собрана в таблице, а ниже рассмотрим в деталях каждый их методов. Если же вас сначала интересует “как выглядит”, “где находится” и “зачем нужна”, то ознакомьтесь со статьей про опоры двигателя.

Как можно проверить	Резино-металлические подушки	Гидравлические опоры с механическим управлением	Гидравлические опоры с электронно-вакуумным управлением
Внешний осмотр подкапотного пространства
Внешний осмотр снизу автомобиля
Метод проверки вибрации машины с АКПП
Метод проверки вакуумных шлангов

Что делать, если после замены подушек двигателя появилась вибрация

Если вибрация после замены опор ДВС вызвана использованием неоригинальных деталей, то требуется купить и установить новые. Если причиной вибраций являются ненадежные крепления, необходимо закрепить элементы. При нарушении геометрии крепежного кронштейна требуется правильно разместить крепление либо заменить его на новое.

Наиболее частой причиной вибраций после замены подушек двигателя является неверно отрегулированное положение силового агрегата. Настроить его положение можно, меняя положения верхней и нижней опор (распорок крутящего момента), отвечающих за надежную фиксацию мотора в момент переключения передач, наборе или сбросе скорости.

Для устранения вибрации после замены опор ДВС необходимо поднять авто при помощи домкрата, снять правое переднее колесо, ослабить нижнюю и верхнюю опоры (они должны быть подвижными). Используя деревянную дощечку, слегка поднять силовой агрегат. Взяв линейку или рулетку, надо поднять ДВС и оценить расстояние между точками A и B, которое должно равняться 11,9см (4.7″). Прежде чем поднимать верхнюю, нижнюю или среднюю опоры, необходимо отметить маркером местонахождение старых опор.

Вибрация после замены подушек двигателя может быть вызвана такими причинами, как пропуск зажигания, разность компрессий, свечи, высоковольтные провода зажигания и т. п. Эти проблемы могут никак не проявляться ранее, но обостриться после замены опор.

Чтобы избежать подобных неприятностей, стоит выполнить диагностику ДВС, прежде чем приступать к замене элементов.

Опора силового агрегата: назначение и конструкция

В процессе работы двигатель автомобиля подвергается значительным колебаниям и испытывает различные знакопеременные нагрузки. Чтобы прикрепить силовой агрегат к кузову и в то же время исключить передачу вибраций, используются специальные опоры с демпфирующим элементом. В отличие от жёстких кронштейнов, они сглаживают возникающие колебания, делая более долговечными точки креплений и способствуя комфортной езде.

Крепление двигателя Рено Логан к кузову осуществляется при помощи трёх подушек (опор). Нижняя (основная) находится между подрамником и КПП, а две другие установлены по обе стороны от силового агрегата.

Какие материалы подойдут для шумоизоляции

Нарушена балансировка

Если наблюдается вибрация руля на скорости 100-120 км/ч, первым делом стоит осмотреть диски и покрышки. Они не идеальны. Диски могут быть неровными или неравномерными по составу. Так как в разных местах покрышки или диска вес разный, то в процессе вращения то место, где масса больше, будет утягивать на себя центр тяжести. Это не что иное, как воздействие центробежной силы. Соответственно, при высоких оборотах колеса данное воздействие обязательно будет передаваться через рейку и тяги на руль. При других повреждениях по этой же причине вибрация будет возникать и на кузове.

Какой выход из подобной ситуации? Водителю необходимо производить балансировку колес. Лучше делать это периодически. Также балансировка обязательная при «переобувке». Что собой представляет этот процесс? Это выравнивание веса колеса в каждой его точке. Если обнаруживаются нарушения, то специалист наклеивает на диск специальные грузики.

Эксплуатировать автомобиль долгое время на неотбалансированных колесах нельзя. Это может вызывать сильный износ в некоторых местах покрышки, что усилит вибрацию. Также из-за этого чрезмерно изнашиваются практически все компоненты и узлы подвески автомобиля. Большой нагрузке подвергаются также и подшипники ступицы.

ЭБУ — не стоит исключать «глюк мозгов» автомобиля

Если обнаруживаете, что на авто плавают обороты после недавней замены вышедшего из строя датчика, то не стоит торопиться делать выводы. Для начала рекомендуется произвести сброс ошибок в электронном блоке управления, и только после этого проверить устранение проблемы.

Чтобы очистить память ЭБУ, можно отключить клемму аккумулятора на 5 минут, но этот способ применять не рекомендуется. В таком случае вы не узнаете, какие ошибки были замечены ЭБУ, и не сможете приступить к их устранению. Именно поэтому рекомендуется выполнять очистку памяти через подключаемый компьютер. Предварительно необходимо считать все ошибки, и по возможности прибегнуть к их устранению. Если неисправности были устранены, то смело можно очистить память, и продолжить эксплуатацию автомобиля.

Это интересно! На автомобилях Ланос предусмотрен режим самодиагностики, поэтому каждый владелец при необходимости может прочитать коды ошибок, и прибегнуть к устранению соответствующих неисправностей.

Плавать обороты на Ланосе могут также по причине плохого контакта «массы» ЭБУ. Очень часто многие владельцы (не только автомобилей Ланос) не уделяют должного внимания этому фактору, и пока не заменят все датчики, не проверят состояние провода «массы» ЭБУ.

На Ланосе ЭБУ располагается с правой стороны возле ног у пассажира. Провода «массы» в количестве 5 штук от выводов ЭБУ — B10, C12, C13, A12 и D1 выходят под капот, и соединяются в скрутку, которая находится в гофре. Если точнее, то:

1. Провод от контакта B10 входит в разъем C104, после чего он уходит на массу двигателя G105.
2. Провода C12, C13, A12 и D1 соединены между собой в скрутку, от которой отходит толстый провод на разъем C104, и соединяется с массой двигателя G104.

Суть проблемы в том, что «массовые» провода соединяются вместе с остальными потребителями, что способствует увеличению нагрузки. Именно это слабое место на Ланосе является причиной того, что из-за нагрузки «массового» провода, начинают плавать обороты. Решить проблему можно путем выноса «массы» ЭБУ на кузов автомобиля или вывести его на шпильку крепления «масс» датчиков, как показано на фото.

При этом очень важно, чтобы контакт «массы» не имел окислений. Не исключается возникновение внутренних глюков ЭБУ на Ланосе, но в таком случае рекомендуется попросту откинуть клемму от АКБ на 5 минут, а затем подключить ее обратно

Это интересно! Чтобы исключить вероятность выхода из строя ЭБУ, необходимо использовать исправный аккумулятор, а также исключить применение электрических компрессоров для подкачки шин, подключаемых к прикуривателю

При таком подключении компрессора увеличивается нагрузка на электрическую сеть, поэтому высока вероятность того, что ЭБУ может выйти из строя. Рекомендуется отдавать предпочтение компрессорам, которые подключаются к клеммам аккумулятора

Это интересно! Чтобы исключить вероятность выхода из строя ЭБУ, необходимо использовать исправный аккумулятор, а также исключить применение электрических компрессоров для подкачки шин, подключаемых к прикуривателю. При таком подключении компрессора увеличивается нагрузка на электрическую сеть, поэтому высока вероятность того, что ЭБУ может выйти из строя. Рекомендуется отдавать предпочтение компрессорам, которые подключаются к клеммам аккумулятора.

Когда необходимо менять опору двигателя

Хоть износ или повреждение правой опоры двигателя Рено Логан и нельзя сравнить с ситуацией, когда из строя выходят, например, детали трансмиссии, почувствовать признаки неисправности сможет даже малоопытный водитель.

1. Появление высокочастотной вибрации кузова, скрип пластиковой отделки салона и т. д.
2.  Двигатель работает с повышенной тряской.
3.  При начале движения и торможении чувствуются толчки от «подпрыгивающего» силового агрегата.
4.  Удары и рывки, возникающие во время трогания с места или в процессе переключения передач.
5.  Стуки при езде по неровной дороге.
6.  Повышенная вибрация со стороны рулевого колеса (на авто без ГУР).

Любой из этих симптомов служит поводом к осмотру демпфирующих элементов и выявлению «слабого звена». Чаще всего дефектная опора деформируется или же имеет трещины, разрывы или отслоение резины от металла.

Замену боковых опор двигателя Лада Ларгус, Рено Сандеро или Логан удобно выполнять, установив авто на ровной бетонированной площадке. Чтобы облегчить доступ к правой опоре двигателя, необходимо отвести в сторону трубку продувки адсорбера и снять демпфер (понадобится ключ «на 10»). После этого при помощи головки «на 13» следует демонтировать растяжку между корпусом подушки и брызговиком.

Дальнейшие действия следует выполнять в следующем порядке:

1. Приподнимите правую сторону автомобиля домкратом.
2. Чтобы разгрузить опору двигателя, поставьте упор под сливную пробку масляного поддона. Чтобы не снимать картер, используйте подставку, которая сможет войти в соответствующее отверстие в защите картера. Опуская автомобиль, проследите за тем, чтобы двигатель поднялся относительно кузова на 3-5 мм.
3. Воспользовавшись коротким удлинителем и торцевой головкой «на 16», отверните 5 болтов, которыми опора крепится к силовому агрегату и кузову автомобиля.
4. Снимите правую подушку двигателя и осмотрите её на предмет износа и повреждений. Имейте в виду, что на необходимость замены этого узла указывают не только разрывы резинового демпфера или его отслоение от кронштейна, но и деформация, связанная с потерей упругости.
5. Прежде чем приступить к установке новой опоры, очистите площадку на правом брызговике (лонжероне) и крышке газораспределительного механизма. Дополнительно оценить износ старой подушки можно по зазору между новой опорой и крышкой ГРМ. Для этого приложите деталь к установочной площадке на лонжероне.
6. Установите и затяните от руки болты крепления опоры к кузову. Не забудьте смазать резьбу консистентной смазкой – как показывает практика, крепёж в этом месте подвергается усиленному воздействию коррозии.
7. Чтобы убрать зазор между опорой и крышкой газораспределительного механизма, необходимо выровнять двигатель относительно кузова. И вот здесь сыграет роль упор под картером (см. п. 2). Достаточно немного опустить автомобиль домкратом, и силовой агрегат займет правильное положение.
8. Установите 3 винта крепления подушки к двигателю и затяните их сначала от руки, а затем при помощи инструмента. Имейте в виду, что ответная часть резьбового соединения нарезана в детали, изготовленной из силумина. Чтобы не повредить резьбу, следует внимательно выбирать момент затяжки.
9. Затяните 2 болта крепления опоры к площадке брызговика.
10. Всё, что осталось сделать – это немного приподнять авто и убрать установленный под картером упор, после чего снять машину с домкрата. Теперь можно завести двигатель и оценить отсутствие вибрации.

В завершение хотелось бы дать совет не откладывать замену вышедшей из строя опоры «на завтра». Дело в том, что из-за просадки или повреждения демпфирующего элемента перекашивается двигатель, а значит, и коробка перемены передач. При этом изменяется угол наклона приводного вала – узел начинает работать в условиях, не предусмотренных производителем. В результате придётся менять ещё и детали преждевременно изношенного привода. Ещё кое-что полезное для Вас:

Почему еще двигатель может вибрировать на холостых

Теперь представим ситуацию, когда двигатель работает ровно и опорные подушки не вызывают нареканий, но вибрация передается на кузов автомобиля.

Виновником может стать не сам мотор, а какой-либо навесной агрегат или элемент, который контактирует с кузовом. Для определения необходимо внимательно осмотреть подкапотное пространство, а также произвести диагностику снизу. Оптимальным решением будет воспользоваться подъемником, загнать автомобиль на яму или заехать на эстакаду.
Еще одной причиной вибраций мотора может стать выход из строя балансировочных валов. Указанные валы ставятся на некоторые двигатели, которые изначально склонны вибрировать, для минимизации колебаний и достижения оптимального баланса.
Отметим, что достаточно распространенной причиной появления вибраций двигателя является загрязнение топливной системы или заправка некачественным горючим. Особенно неустойчиво мотор начинает работать в случае попадания в топливо воды. Вибрация сопровождается повышенным расходом топлива и падением мощности. Обычно проблема устраняется путем откачки из топливного бака некачественного горючего или разбавлением уже имеющегося в баке объема качественным бензином или соляркой.
Далее необходимо проверить фильтры (воздушный и топливный), так как загрязнение фильтрующих элементов и снижение их пропускной способности может вызывать нестабильную работу силового агрегата

Дело в том, что состав топливно-воздушной смеси в таких условиях далек от оптимального для режима ХХ.
Также следует обратить внимание на элементы системы зажигания. Необходимо проверить свечи зажигания и высоковольтные провода, катушку зажигания.

На работу двигателя в режиме холостых оборотов влияет состояние и исправность определенных датчиков системы электронного управления двигателем

Следует продиагностировать ДМРВ, датчик холостого хода, ДПДЗ, ДПРВ, ДПКВ и т.д.

Сильная нагрузка на генератор достаточно часто вызывает вибрацию двигателя на холостых. Одновременное включение мощных энергопотребителей (климатическая установка, обогрев стекол, зеркал, сидений и т.д.) на автомобилях с малообъемным ДВС зачастую приводит к повышению уровня вибраций мотора. Такая вибрация должна пропадать при повышении оборотов после нажатия на педаль газа. Иногда в проверке может нуждаться и сам генератор, так как его неисправность может приводить к повышению вибраций на холостых.
Появление вибраций двигателя, которые отдаются на кузов, может возникнуть по причине поломок как механической коробки (МКПП), так и автоматической коробки передач (АКПП). От типа «автомата» (роботизированная коробка, вариатор, классическая АКПП и т.п.) это не зависит. Проблема может крыться как в самой трансмиссии, так и в сцеплении, которое конструктивно присутствует в механических КПП и коробках-роботах.

Порванная подушка двигателя: признаки

Как и любая другая деталь, опора силовой установки также имеет ограниченный срок службы и со временем выходит из строя. В среднем, подушки на современных авто рассчитаны как минимум на 100-120 тыс. км, хотя на практике данные элементы могут нуждаться в замене как раньше, так и намного позже данного срока.

Обычно причиной проблем становится резиновая вставка, которая попросту растрескивается и рвется от нагрузки. Реже трещины появляются в металлической части опоры, разбиваются места установки крепежей и т.д.

Так или иначе, на неисправность подушек мотора обычно указывают такие симптомы:

Чтобы проверить подушки двигателя, не обязательно сразу обращаться на СТО и загонять автомобиль на стенд. Обычно неисправность можно установить и локализовать самостоятельно даже при наличии не слишком богатого опыта по ремонту и обслуживанию авто.

Самым простым способом первичной диагностики является раскачивание двигателя руками в подкапотном пространстве, после чего по стуку можно локализовать порванную или треснувшую опору.

Чтобы провести более тонкую проверку, сначала необходимо заранее выяснить, где точно расположены опоры на конкретной модели. Затем потребуется доступные для обзора элементы предварительно осмотреть. Трещины, разрывы и другие повреждения обычно видны и хорошо просматриваются.

Для полноценной визуальной оценки нижних подушек нужно быть готовым к тому, что машину нужно будет поставить в гараж со смотровой ямой, заехать на эстакаду или воспользоваться подъемником.

Если поверхностная диагностика ничего не показывает, тогда следует снова задействовать помощника. Один человек монтировкой сдвигает опору, тогда как другой следит за тем, не появляются ли разрывы в резиновой вставке в тот самый момент, когда опора перемещается. Бывает, что некоторые трещины без раскачки сразу не видны.

Что касается самой замены, верхнюю подушку заменить достаточно просто. Автомобиль нужно поднять на домкрате, произвести демонтаж старой подушки и установить новую

Если же приходится менять нижние опоры, также важно учитывать, что двигатель после снятия этой подушки опускается вниз. Это значит, что потребуется дополнительный упор, который подпирает ДВС, позволяя направить подушку и правильно закрепить данный элемент

Плавают обороты шевроле лачетти

В зал заходит мама лет 40 с сыном, и с ходу заявляет:

— Так, нам надо Chevrolet Lacetti!

— Мы сейчас были у конкурентов, нам дают скидку 100 тысяч.

Небольшое отступление. Маржа на Lacetti была 7-10% или 30-50 тыс. руб.

—

Почему же не купили?

— Мы решили посмотреть, что еще есть, и приехали к вам. Давайте скидку 100 тысяч, а то уйдем к конкурентам.

Они уходят, я звоню названному конкуренту.

— Привет, такие-то были?

— Да, сказали, что вы им даете скидку 100 тысяч. Мы посмеялись.

Звоню в третий салон:

— Привет, счас приедут мама с сыном, скажут, что мы и ХХХХ даем скидку 100 тысяч.

— Хрюкающий смех в трубке, потом: спасибо, что предупредил.

Через час они врываются с горящими глазами:

— Обещали скидку в 100 тысяч, а сейчас все морозитесь. Вы что — сговорились.

А я подумал и сказал:

Датчик холостого хода автомобиля Рено Логан

Любой датчик или сенсор, установленный в автомобиле, так или иначе влияет на качество работы основных узлов и систем безопасности. Например, датчик холостого хода, размещенный в двигателе Рено Логан, влияет на основные параметры топливообразования. Второе название этого устройства — регулятор холостого хода (РХХ).

На старых, карбюраторных моторах, эту функцию выполнял юстировочный винт, который нуждался в ручной регулировке. В противном случае двигатель мог заглохнуть или потреблять слишком много топлива.

Как работает датчик на современном инжекторном Рено Логан

Когда заслонка дроссельного узла закрыта (педаль акселератора отпущена), во впускной коллектор теоретически не поступает воздух. На самом деле, это не так. В самой заслонке есть тарированные отверстия или зазор, которые не позволят создать вакуум. В противном случае возможны повреждения впускного тракта или прокладок головки блока цилиндров. Это происходит потому, что при такте впуска поршни интенсивно всасывают воздух, а герметичность ГБЦ достаточна для создания мощной вакуумной силы.

Но для формирования топливно-воздушной смеси отверстий в дроссельной заслонке недостаточно. Необходим дополнительный канал для поступления воздуха в обход дроссельного узла. Это и есть основная функция датчика холостого хода (ДХХ).

Упрощенная схема работы датчика регулировки холостого хода Логан представлена на иллюстрации ниже.

Исходя из схемы видно, что при закрытой заслонке дросселя поток воздуха из фильтра во впускной коллектор может проходить через байпасный канал регулятора холостого хода.

Кроме того, при запуске двигателя этот обходной путь помогает нормальной работе, даже если педаль акселератора не нажата. При остановке автомобиля с включенным двигателем силовая установка продолжает работать в нормальном режиме холостого хода, то есть поддерживаются ровные обороты.

Чем отличается ДХХ от регулировочного винта на карбюраторе

Юстировочный винт после фиксации не может сам изменить геометрию воздушного канала при смене внешних условий. Это приводит к зависимости оборотов двигателя от степени его прогрева. Датчик на инжекторном моторе управляется электронным блоком управления (ЭБУ) двигателя, в который в реальном времени поступает информация от множества других сенсоров, например, температуры окружающего воздуха во впускном коллекторе, и собственно температуры двигателя. В зависимости от этих данных электронный блок управления с помощью шагового электродвигателя устанавливает пропускную способность РХХ.

Как любой электронно-механический узел, РХХ подвержен износу и может сломаться по причине внешних воздействий.

• падают обороты холостого хода через некоторое время после сброса «газа»;
• создается ощущение, что двигатель «троит» (от обогащения топливной смеси);
• слышны нетипичные звуки в работе мотора;
• повышается расход топлива при отсутствии прочих неисправностей.

Автомобиль со сломанным датчиком ХХ может перемещаться без сильной нагрузки и интенсивного раскручивания двигателя. Однако длительная эксплуатация в таком режиме крайне нежелательна. Необходим ремонт или замена датчика.

Где расположен ДХХ в Рено Логан

Чтобы добраться до узла, необходимо открутить декоративную крышку двигателя и снять дроссельный узел. Датчик находится в корпусе дросселя.

Перед извлечением дросселя, необходимо отсоединить разъем РХХ. Сам узел крепится к пластиковому корпусу дроссельной заслонки на двух винтах, демонтаж не представляет сложности.

Первичная диагностика

Для начала необходимо проверить целостность корпуса датчика, и чистоту контактов разъема.

Если управляющий кабель вызывает подозрение, прозвоните провода мультиметром: от разъема до входа в ЭБУ двигателя.

Механически шток должен перемещаться свободно с небольшим усилием. Внутри штока есть пружина, ее сопротивление ощущается пальцами.

Если шток не перемещается или движется с заметным усилием, то его можно прочистить. Для этого подойдет бензин или специальные моющие средства для карбюратора, например, «Карбклинер».

После восстановления подвижности установите ДХХ на место и проверьте работу двигателя. Если симптомы неисправности не исчезли — приобретите и установите новый узел.

Замена РХХ на Рено Логан

Процедура не сложная, поэтому обращаться в сервисный центр нет необходимости. Предварительно необходимо сбросить минусовую клемму АКБ.

После того, как владелец поменял ДХХ, необходимо провести адаптацию:

• подключаем аккумулятор;
• включаем зажигание, 20 секунд не заводим мотор;
• заводим ДВС и ждем 3 минуты, затем глушим;
• процедура повторяется 5 раз.

Всё, можно эксплуатировать автомобиль в штатном режиме.
