Полезные советы
Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:

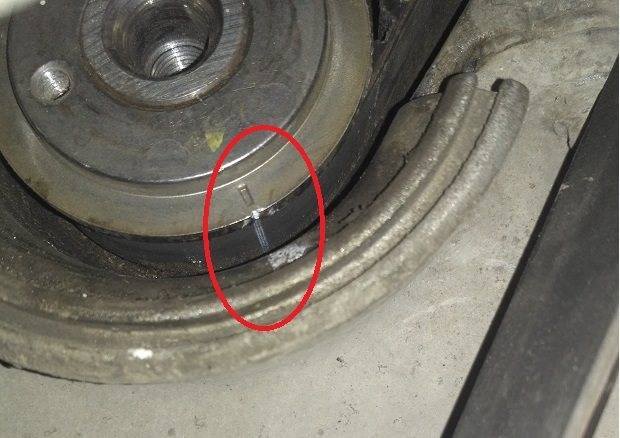

- После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
- Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
- Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.
Renault Symbol Жан Клод Ахмет › Logbook › Регулировка теплового зазора клапанов своими руками.
Когда я покупал машину, пробег был 114 000 км, предыдущий хозяин ездил на ней с 35 000 км, тепловые зазоры клапанов он не регулировал ни разу. Впрочем, стука не было, тяга нормальная, лишних вибраций тоже нет. Но я решил, что пора бы и подрегулировать в качестве профилактики. Позвонил в сервис, озвучили цену в 1200р, я откровенно удивился, ибо на ВАЗ 2115 это стоит 600 рублей и делается на порядок сложнее! Там нужна спец.приблуда, шайбы, да еще и вычислять надо размеры шайб, а на Реношном k7j всё как на Москвиче! Короче, цена обусловлена тем, что ЭТОЖИНОМАРКА. Ну да ладно, решил сделать сам, купил набор щупов за 60 рублей и пошел в гараж. Далее процедура поэтапно: Открываем капот, ждем когда мотор остынет, если он горячий. В идеале — надо, чтобы температура была в районе 20 градусов, но можно делать и на 40 градусах, эта разница не столь критична.
Снимаем приёмный патрубок воздушного фильтра.
Откручиваем корпус фильтра. Два болта спереди и два сзади, у меня были болты на 10, у кого-то встречаются торксы. Задний левый болт довольно непросто открутить без карданчика.
Приподнимаем корпус фильтра и снизу отсоединяем патрубок вентиляции картерных газов от корпуса. Там идет еще одна трубка, её тоже надо отсоединить от корпуса фильтра, крепится в пазы, там всё понятно.
Убираем корпус фильтра в сторону.
Скидываем еще один патрубок с клапанной крышки.
Отодвигаем в сторону трубку адсорбера
Скидываем фишку с модуля зажигания
Скидываем ВВ провода со свеч зажигания и откручиваем клапанную крышку. Опять же, у меня болты на 10, но у некоторых попадаются торксы, вроде как, на 30.
Ну и выковыриваем клапанную крышку.
Ну и в лучших традициях моих повествований — самое интересное я… не сфотографировал
Зазоры клапанов лада ларгус
Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.
Достоинства и недостатки силовых агрегатов
Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.
Достоинства K7J и K7M:
- низкая стоимость и простота конструкции двигателей;
- надежность: подтвержденный моторесурс составляет более 400 тыс. км;
- универсальность и ремонтопригодность;
- простота технического обслуживания;
- высокий крутящий момент;
- хорошая «эластичность» двигателей, равная 1.83.
Недостатки K7J и K7M:
- относительно высокий расход топлива;
- нестабильность оборотов при работе на холостом ходу;
- отсутствие в конструкции гидрокомпенсаторов, как следствие — необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
- «загиб» клапанов при внезапном обрыве ремня ГРМ;
- повышенная «текучесть» сальников коленвала;
- слабая надежность элементов системы охлаждения;
- шумность и склонность к вибрациям.
К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.
Достоинства K4M:
- надежность, практический ресурс превышает 400 тыс. км пробега;
- соответствие экологическим нормам Евро-4;
- повышенная мощность (102 л.с.);
- низкая шумность и виброустойчивость;
- более современная и надежная система охлаждения.
По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом. Недостатки мотора K4M:
- дорогие запчасти;
- «загиб» клапанов при обрыве ремня;
- слабая «эластичность» двигателя, равная величине 1.53, как следствие — проблемы с ускорением автомобиля при обгонах.
Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1. 6 л с жидкостным охлаждением все же несколько предпочтительнее своего «старшего брата» 1.
4 л. Мощности 75 л. с.
просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких «перебежках» по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту — «эластичность».
По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.
ВМТ первого цилиндра
Необходимо выставить распредвал так чтобы поршень первого цилиндра встал ВМТ. Кулачки распредвала должны встать соответственно Чтобы что бы оба клапаны были закрыты. Это и будет момент сжатия. То есть кулачки должны быть расположены своими выступами вниз коромысла будут свободны, и не будут оказывать давление на клапана.
Проверить правильность положения можно будет по шкиву распределительного вала. Метка F расположится приблизительно, так как на фотографии.
Более точно поршень выставляется в ВМТ на ощупь при помощи отвертки или тонкого металлического прута. Если вставить прут в свечное отверстие и проворачивать двигатель в зад в перед. Максимальный выход прута и будет необходимое положение поршня в ВМТ. В этом положении регулируются клапана первого цилиндра.
Регулировка теплового зазора клапанов
МОДЕЛИ С ДВИГАТЕЛЕМ K7J ИЛИ К7М
| Моменты затяжки | |
| Регулировочная гайка тепловых зазоров клапанов | 9 Нм |
Регулировочный зазор на холодном двигателе, мм
Впускные клапаны: 0,10- 0,15 мм Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов)
Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов)
• Затяните требуемым моментом регулировочную гайку тепловых зазоров клапанов (9 Нм).

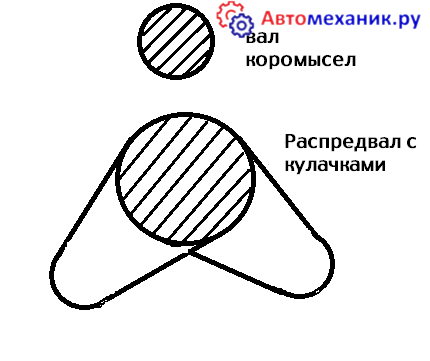

1 — Метод «свободных коромысел»
• Установите клапаны цилиндра 1 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 4.
• Установите клапаны цилиндра 3 в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 2.
• Установите клапаны 4-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 1.
• Установите клапаны 2-го цилиндра в положение окончания такта выпуска — начала такта впуска: отрегулируйте зазор между торцом стержня клапана и коромыслом цилиндра 3.
2 — Метод «полного открытия выпускного клапана»
(A) Установите выпускной клапан цилиндра 1 в положение полного открытия.
(B) Проверьте зазор впускного клапана цилиндра 3.
(C) Проверьте зазор выпускного клапана цилиндра 4.
• Повторите операции для других цилиндров в указанном порядке.
Недостатки, поломки и проблемы двигателя К7М
Самой известной проблемой этого мотора является растрескивание катушки зажигания. В трещины попадает влага, что приводит к троению мотора и тому подобным проблемам. Примерно в 2012 году появилась новая катушка, которая избавлена от этого недостатка.
Привод ГРМ у этого силового агрегата ременной с регламентом замены раз в 60 000 км, но сам ремень может пройти гораздо больше. Обычно он рвется из-за клина помпы либо ролика натяжителя, причем клапана здесь при обрыве гнет практически в 100 % случаев.
Весьма часто тут плавают обороты мотора на холостых и причиной тому обычно служит загрязнение регулятора холостого хода. Еще виновниками могут быть забитые форсунки или подсос воздуха через трещинки или рассохшиеся уплотнения впускного коллектора.
Моторы этой серии склонны к течам масла и антифриза, причем слабых мест несколько: смазка чаще всего сочится через передний сальник коленвала либо из теплообменника. За утечки охлаждающей жидкости тут отвечает часто трескающийся корпус термостата.
К минусам этого мотора также отнесем невысокий ресурс датчика положения коленвала и отсутствие гидрокомпенсаторов, так что зазоры клапанов вам придется регулировать.
Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.
Зачем нужно регулировать клапана
С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.
При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.
Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.
Пошаговая инструкция по проведению регулировки
Как отрегулировать клапана двигателя К7М
Чтобы компенсировать тепловое расширение клапана относительно рычага клапана, конструктивно задается зазор между торцом конца клапана и рычагом
При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном зазоре не будут полностью закрываться.
Зазоры проверяем и регулируем при появлении характерного стука клапанов. Стук звонкий в верхней части головки цилиндров. Обязательно зазоры регулируем после ремонта головки блока цилиндров.
Замер зазоров нужно производить на холодном двигателе, примерно 20˚ С.
Зазор должен быть для впускных клапанов 0,2 +0,05мм. Для выпускных клапанов зазор должен быть 0,4 +0,05 мм.
Впускные клапана относительно кузова автомобиля Ларгус находятся ближе к ветровому стеклу. Ряд выпускных клапанов находится ближе к радиатору системы охлаждения двигателя.
Чтобы замерить зазоры клапанов, снимаем крышку головки цилиндров в статье Как заменить прокладку крышки головки цилиндров двигателя К7М
Выкручиваем свечи зажигания, чтобы легче было прокручивать коленчатый вал.
Снимаем верхнюю крышку привода ГРМ и устанавливаем верхнюю мертвую точку первого цилиндра в конце такта сжатия (смотрим статью по замене ремня ГРМ).
Учитываем то, что первый цилиндр находится рядом с маховиком. Порядок работы цилиндров 1-3-4-2.
Зазоры на этом двигателе регулируются попарно, тесть если установили ВМТ первого цилиндра, то регулируем зазоры на впускном и выпускном клапане первого цилиндра.
Потом проворачиваем коленчатый вал по часовой стрелке на 180˚, и регулируем зазоры в третьем цилиндре и.т.д.
Зазор проверяем плоскими щупами между торцами стержня клапана и регулировочного винта. Щуп должен перемещаться в зазоре с небольшим усилием.
Если величина зазора отличается то ключом на 10 ослабляем затяжку контргайки регулировочного винта, удерживая винт от проворачивания за лыски (можно разводным ключом как на фото).
Затем, вращая регулировочный винт, устанавливаем нужный зазор.
Затягиваем контргайку, удерживая регулировочный винт ключом.
Вновь проверяем зазор и при необходимости повторяем регулировку.
После того как отрегулировали зазоры во всех цилиндрах нужно опять провернуть коленчатый вал и еще раз проверить зазоры.
После регулировки зазоров клапанов собираем все детали в обратной последовательности.
А теперь самый простой способ
Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.
Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.
Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.
Если у вас Логан поновее то звездочка распредвала будет выглядеть так.
Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.
Новый комплект ГРМ.
На новом ремне ГРМ есть метки и направление движения.
Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.
Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.
Ремонт клапанного механизма
Замена клапанов в автомобилях Рено Сандеро с силовыми агрегатами 1.4 и 1.6 литров может потребоваться при выходе из строя гибкого привода . При этом может быть как полный его обрыв, так и деформация или срез одного из зубьев. Причем вероятность того, что детали деформируются при разрыве ремня, больше у шестнадцатиклапанных двигателей чем у восьмиклапанников с 1.6 литров. Кроме того, распространенной причиной является прогорание деталей выпускного типа, что может быть вызвано частыми перегревами двигателя. Именно через эти детали выходят отработанные горячие газы.
Для замены описываемых деталей необходимо обеспечить доступ к головке цилиндров Рено, для чего следует снять картридж воздушного фильтра, открутив четыре болта, и крышку блока цилиндров. Клапана каждого из цилиндров удерживаются при помощи контргайки и регулировочного болта.
Сама процедура замены этих деталей на автомобилях Рено Сандеро довольно сложное мероприятие, для которого потребуется специальное оборудование и инструменты
Немаловажно и знание последовательности этапов проведения подобных работ. При отсутствии опыта замены таких деталей специалисты рекомендуют обращаться в специализированные сервисные центры
