Пошаговая инструкция
Если вы решили осуществить замену топливного фильтра самостоятельно, а не платить за это легкое дело деньги на СТО, то удобнее всего вам будет проводить этот процесс на яме или эстакаде. Также вам необходимо знать, где находится элемент. В автомобилях Рено Сандеро ТФ расположен под днищем автомобиля снизу на топливном баке. Именно поэтому вам понадобится яма. Итак, приступим:
- В первую очередь вам нужно сбросить давление в системе подачи топлива. Для этого необходимо на блоке предохранителей найти реле, отвечающее за работу бензонасоса. Далее, его нужно демонтировать. Сделав это, сядьте на место водителя и проверните ключ зажигания, запустите двигатель. Когда мотор запустится, он должен поработать какое-то время, пока сам не заглохнет. Так давление в системе будет сброшено.
- Теперь возьмите заранее подготовленную емкость для сбора вытекающего топлива и подставьте под то место, где находится сам топливный фильтр.
- Далее, вам необходимо отсоединить патрубки топливопровода от элемента очистки бензина. Они могут крепиться к фильтру как при помощи хомутов, так и на фиксаторах. Если шланги держатся на фиксаторах, то их нужно просто сжать и затем отсоединить. Если же патрубки закреплены на хомутах, то возьмите крестообразную или плоскую отвертку в зависимости от того, какая необходима, и отсоедините шланги.
- Таким же образом отключите патрубок топливопровода с другой стороны ТФ.
- Обхватите ТФ ветошью, немного оттяните патрубок и демонтируйте элемент очистки бензина Рено Сандеро.
- Теперь вам необходимо установить новый ТФ на место старого. Учтите, что стрелка на корпусе ТФ должна показывать в ту сторону, в которую движется бензин по системе. Поэтому лучше перед демонтажем старого ТФ запомните направление стрелки. Все действия необходимо повторить в обратном порядке. Топливные патрубки подсоедините к ТФ до защелкивания фиксаторов или до того момента, как хомуты не будут плотно затянуты.
- Не забудьте установить на место предохранитель бензонасоса, иначе ваш Рено Сандеро просто не заведется.
- Сядьте за руль и проверните ключ в замке зажигания, не заводя при этом двигатель. Нужно подождать около минуты, пока в системе не образуется давление.
Сделав все это, нужно совершить контрольную поездку и оценить работу ТФ. Затем еще раз залезьте под днище авто и визуально осмотрите топливный фильтр. Это делается для того, чтобы обнаружить возможные утечки топлива. Если нужно, повторите операцию подключения патрубков бензопровода до надежной фиксации. Если же и в этом случае утечки не будут устранены, то нужно будет заменить уплотнительные прокладки наконечников бензопровода. Они стоят недорого и найти их можно в любом автомагазине.
Если вы не уверены в своих силах или никогда не сталкивались с заменой данного элемента очистки системы, то лучше доверьте это дело профессионалам.
Замена топливного фильтра | ЛоганМашина
Замена топливного фильтра своими руками…
Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля.
Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше.
Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.
Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять.
У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ.
Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.
Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса.
Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть.
После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.
Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди.
Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.
Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.
Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.
Порядок разборки:
- Снизим давление в топливной системе.
- Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
- Также отсоединим конец трубки с другой стороны.
- Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
- Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.
Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.
Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.
Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.
- Вам так же будет интересно узнать:
- Какой неразборный масляный фильтр
- Фотоснимки машины
- КПП автомат
- Замена термостата двигателя
- На авто ремонт двери своими руками
- Как сменить масло на двигателе
- Описание замены рулевых наконечников
- Задние колодки Рено системы Lucas и Bendix
- Статья о замене дворников
Замена топливного фильтра Рено Логан 1 и 2 своими руками
Процесс замены топливного фильтра в автомобиле Рено Логан 1.4 может носить двоякий характер, а именно:
- при плановых технических мероприятиях по обслуживанию;
- в случае появления необходимости устранить причины выхода его из строя.
Где располагается и каковы причины его замены?
Где находится фильтрующий элемент? В версии Логан первого поколения топливный фильтр разместился под днищем авто. Во исполнение регламента руководства по эксплуатации замена этого расходного элемента потребуется с периодичностью в 30 000 км.
Качество отечественного топлива вносит определенные коррективы в этот регламентный временной интервал замены. Однозначного критерия нет, поэтому принятие решения о необходимости замены возлагается на владельца Рено Логан 1.4 и авто Рено Логан 1.
6 исходя из индивидуальных особенностей эксплуатации.
Появившиеся сбои в работе топливной системы, ввиду использования некондиционного топлива, могут косвенно свидетельствовать о засорении фильтрующего элемент, и говорят о том, что требуется замена топливного фильтра.
Согласно установившемуся в среде поклонников Логан правилу замена топливного фильтра необходима через каждые 20 000 км пробега.
Ввиду доступности расположения в автомобиле, его замена не вызывает никаких сложностей, даже у малоопытных автолюбителей.
Основным критерием выбора запчасти должно является качество фильтра. Здесь на помощь придет обращение к вариантам изделия, выпускаемым именитыми брендами и подходящим к конкретной модификации Рено Логан 1.4, а также Рено Логан 1.6.
- Рено Меган 2 замена салонного фильтра
- Меган рено 2008
- Рено Меган 2 воздушный фильтр
О процедуре замены элемента на модификациях первой генерации
Замена топливного фильтра предполагает выполнение работ в несколько приемов:
- сперва авто обесточиваем путем отсоединения клемм от аккумулятора;
- далее снимаем верхнюю крышку на монтажном блоке и вынимаем из посадочного места реле бензонасоса (оно располагается слева и обозначено соответствующей маркировкой);
- подключаем снятые ранее клеммы, запускаем мотор и дожидаемся полной выработки топлива из рампы и магистрали (мотор остановится);
- замену лучше производить из ямы, нежели под поднятым домкратом автомобилем, поскольку удобство подступа к элементу несоизмеримо выше;
- крепление детали в штатном месте выполнено посредством фиксаторов из пластика, которые требуется отжать;
- далее отсоединяем топливные шланги от корпуса (возможны протечки малого количества топлива, поэтому рекомендуется запастись ветошью);
- после удаления старого элемента монтируем новый топливный фильтр, предусмотрев его правильное расположение в топливной магистрали (внимательно смотрим на направление стрелки на корпусе, обозначающей движущийся поток топлива, и устанавливаем только согласно этой маркировке);
- посредством штатных зажимов крепим новый топливный фильтр и заканчиваем сборку по алгоритму, обратному процессу демонтажа.
- Конструктивная особенность топливной системы версий Логан второго поколения подразумевает расположение фильтрующего элемента под подушкой задних сидений.
Как заменить элемент?
Процедура следующая:
- снимаем сидение, удаляем пластмассовую заглушку и отсоединяем разъем проводки;
- конструкция закреплена посредством специального зажима, нажатие на который позволяет ее извлечь;
- отвинчиваем фиксирующий диск и извлекаем резиновую манжету, где находится необходимый элемент;
- вынимаем блок фильтра, который сменяется на новый элемент;
- сборку выполняем в последовательности, обратной снятию.
Подводим итоги
Такая работа, как замена фильтра в топливной системе на Рено Логан 1.4, не способна доставить затруднений подавляющей армии любителей этой модели.
Инструкция по замене на авто с двигателем 1,6 литра (до 2006 года)
На старых моделях Рено Логан, сошедших с конвейера до осени 2006 года, топливный фильтр разместили под бензобаком в районе правого заднего колеса, в том месте, где топливные патрубки выходят из бака. На автомобили, выпущенные уже после осени 2006 года, топливный фильтр стали устанавливать внутри топливного бака вместе с бензонасосом.
- На первом этапе работ, чтобы добраться до топливного фильтра, приподнимаем машину домкратом или загоняем ее на смотровую яму.
- С правой стороны задней части днища находим топливный фильтр. С помощью специальной жидкости «WD-40» ветошью стираем всю грязь.
- Устанавливаем под очистительный элемент емкость для слива остатков бензина

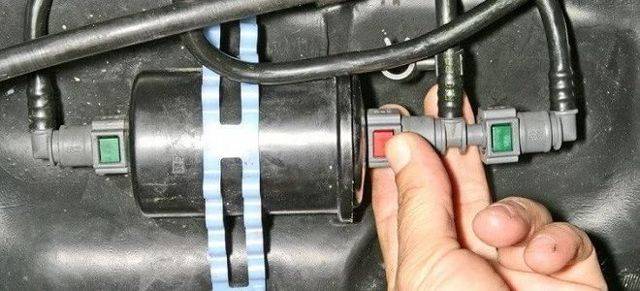

С обеих сторон отжимаем фиксирующие утяжки (зеленая и красная кнопка) и отсоединяем наконечники топливных патрубков.
Оттягиваем хомут и извлекаем из него топливный фильтр.
Устанавливаем новый фильтр в обратном порядке
При монтаже обратите внимание на стрелку, имеющуюся на его корпусе. Она указывает направление движения топлива по магистрали. Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов
Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов
Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов.
- Подсоединяем колодку жгута проводов к разъему крышки топливного модуля и клемму провода к «минусовому» выводу аккумулятора.
- Для заполнения системы топливом запускаем двигатель. При этом в течение 2 – 4 с вы будете слышать пощелкивания работающего топливного насоса. Когда насос выключится, проверяем герметичность соединений топливных шлангов и фильтра. Тройник и топливную трубку с поврежденными наконечниками, неисправными фиксаторами и фильтр с негерметичным корпусом заменяем новыми.
- Спускаем давление в топливной системе.
- Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
- На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.
Счищаем всю грязь с поверхности и вынимаем разъем с проводами.
Отжимаем фиксирующую утяжку на наконечнике топливного патрубка и отсоединяем его. Если к блоку подходят два патрубка, действуем аналогичным образом.
Далее съемником откручиваем уплотнительное кольцо и извлекаем его.
После выемки резиновой прокладки обязательно протираем ее. В противном случае под воздействием топлива, она разбухнет, и вы ее не сможете поставить на место.
Извлекаем блок топливного фильтра.
Как мы уже писали выше, фильтр тонкой очистки нельзя заменить отдельно от бензонасоса. Поэтому необходимо приобретать весь топливный модуль в сборе. Заменить или продуть можно только сеточку грубой очистки. Также можно промыть стакан сбора бензина.
Далее производим монтаж всех элементов в обратной последовательности.
ПОДРОБНОСТИ: Замена салонного фильтра на Рено Лагуна
Замену топливного фильтра на автомобиле Рено Логан удобно проводить на смотровой яме или эстакаде. Перед сменой обязательно сбрасываем давление топлива.
Подготовительный этап
- Отключаем зажигание и поднимаем капот.
- Снимаем с аккумулятора клемму «минус».
- Открываем крышку блока реле. Он расположен возле аккумулятора.
- Вынимаем реле бензонасоса. На обратной стороне крышки указано место установки реле.
- Устанавливаем минусовую клемму на место.
- Заводим автомобиль и даём поработать двигателю на холостых оборотах 2–3 минуты. Он заглохнет сам. Топливо насос не качает, давление в топливной системе сброшено.
- Выключаем зажигание.
- Скидываем минусовую клемму с аккумулятора.
Замена топливного фильтра
- Находим фильтр снизу автомобиля.
- Очищаем его и трубопроводы от грязи с помощью металлической щётки, ветоши и средства WD-40.
- Отсоединяем подводящий трубопровод, нажимая кнопку-фиксатор на наконечнике.
- Сливаем остатки бензина в приготовленную ёмкость.
- Отсоединяем трубопровод с другой стороны. Вытекающее топливо направляем в ёмкость.
- Ослабляем хомут крепления и извлекаем топливный фильтр.
- Устанавливаем новый фильтр. Следим, чтобы стрелка на фильтре топлива совпадала с направлением движения бензина в системе.
- Защёлкиваем наконечники на входе и выходе топливного фильтра.
- Устанавливаем реле топливного насоса и устанавливаем клемму на аккумулятор.
Видео про замену топливного фильтра на Рено Логан
Если в пошаговой инструкции не всё понятно, то предлагаем просмотреть видео о замене фильтра на автомобиле Renault Logan.
Замена топливного фильтра на логане дизель
На дизельных версиях Renault Logan 2021 года процесс замены фильтра немного сложнее. Для этого нужно снимать переднее правое колесо. Но можно обойтись и без демонтажа, вывернув колеса в сторону до упора.
Порядок замены:
- Отгибаем правый подкрылок, перед этим откручиваем винты на бампере и подкрылке.
- Нужно расщелкнуть клипсы и достать стакан.
- Снимаем патрубки — 2 сверху и 1 снизу (не забываем расположение каждого верхнего патрубка, цвета меток на клипсах и самих патрубках должны совпадать).
- В корпусе находится фильтр, вкладка и прослойка из резины.
- Чтобы открыть корпус нужно использовать головку на “7” и трещетку.
- После этого разбираем стакан при помощи ключа TORX Т20, откручивая винты на крышке.
- Сняв крышку, меняем колбу, бумагу для фильтрации и внутренние вставки.
- После собираем все в обратном порядке и прокачиваем топливо по системе специальной грушей-подкачкой.
Когда менять фильтрующий элемент
Или же когда признаки его засорения становятся слишком явными. Как уже можно понять, сроки замены могут сильно колебаться, зависимо от качества горючего.
Признаки забитого фильтра
Если фильтр засорен, это мешает нормальной работе мотора Логана и может угрожать целостности других элементов топливной системы. Так что с заменой мешкать не стоит.
Фильтр забит, если:
- авто тормозит самостоятельно;
- мотор тяжело запускать или он долго разгоняется;
- на холостых оборотах движок работает неравномерно;
- расходуется много топлива.
Справедливости ради отметим, что эти признаки могут означать проблемы не только с топливным фильтром, но и с другими системами Рено Логана 2. К примеру, мог сломаться блок управления, пора менять свечи или контроллер холостого хода пришел в негодность.
Причин для засорения топливного фильтра также хватает:
- коррозия бака от конденсации влаги;
- кристаллики воды, возникшие при низких температурах;
- низкопробное топливо;
- скопление пыли и грязи, смол.
Как производится замена топливного фильтра
Замена топливного фильтра своими руками…
Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля. Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше. Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.
Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять. У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ. Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.
Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса. Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть. После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.
Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди. После сжатия двух красных фиксаторов относящихся к наконечнику тройника нужно снять непосредственно сам наконечник тройника с фильтрового штуцера. Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.
Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.
Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.
Порядок разборки:
- Снизим давление в топливной системе.
- Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
- Также отсоединим конец трубки с другой стороны.
- Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
- Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.
Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.
Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.
Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.
Вам так же будет интересно узнать:
Какой неразборный масляный фильтр
Фотоснимки машины
КПП автомат
Замена термостата двигателя
На авто ремонт двери своими руками
Как сменить масло на двигателе
Описание замены рулевых наконечников
Задние колодки Рено системы Lucas и Bendix
Статья о замене дворников
Что приводит к необходимости замены топливного насоса Логан?
Бензонанос, как и любой другой механизм автомобиля, однажды придёт в негодность – это неизбежно из-за износа и старения. Вопрос только в том, когда это произойдёт – через пару месяцев или через пять лет. Продлить жизнь топливному насосу вполне возможно, если знать, что ускоряет его выход из строя.
- Привычка заправляться, когда бензин практически на «нуле». На Рено Логан используется насос, работа которого охлаждается именно топливом. Если его в баке недостаточно, движущиеся детали механизма больше нагреваются и изнашиваются.
- Отсутствие контроля за состоянием электрической части. Повреждения проводки может привести к скачку напряжения и короткому замыканию цепи. В результате насос может сгореть в один момент. В лучшем случае сгорит предохранитель. Но если он был подобран без учета рекомендаций производителя, то сам может стать причиной перебоев в работе бензонасоса. К отключению может привести также неисправное состояние реле.
- Использование некачественного бензина и забитого фильтра. Давление в таких случаях обязательно снизится, особенно при повышенных нагрузках.
Топливный фильтр на Логан 1
Renault 6001546326
Первое поколение Рено Логан с бензиновыми двигателями 1.4 (K7J) и 1.6 (K7M, K4M) с завода имеет одинаковый топливный фильтр. До 2006 г. на данных комплектациях он установлен отдельно от насоса и других модулей. Расположен за правым задним колесом, под топливным баком, на выходе топливной магистрали. Доступ к данной запчасти свободный, и ее довольно легко найти и поменять, особенно при наличии смотровой ямы.
От производителя на Renault Logan 1 с бензиновыми двигателями ставится топливный фильтр под артикулом 6001546326. По факту это фильтр компании Bosch, модель 0450902161. Именно его и устанавливали на конвейере с завода. Такой же, оригинальный фильтр тонкой очистки топлива идет и под артикулом 7700845961. Но по факту в фирменной коробке от Рено с этим номером лежит фильтр компании MecaFiltre, модель ELE6015. Эта модель ниже качеством, чем Бош, и дешевле. Но в оригинальных коробках Renault их стоимость практически не отличается. Поэтому лучше искать все же запчасть с номером 6001546326, от производителя Bosch.
| Размеры топливного фильтра для Renault Logan 1 | ||
|---|---|---|
| Высота, мм | Диаметр входного/выходного отверстия, мм | Диаметр корпуса, мм |
| 136 | 8 / 8 | 55,5 |
При замене фильтра топлива на первом Логане не меньшей популярностью пользуются и аналоги. В таблице указаны наиболее популярные, и зарекомендовавшие с хорошей стороны себя модели.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Mahle Original/Knecht | KL416/1 | 600 |
| Francecar | FCR210130 | 170 |
| MANN-FILTER | WK 6002 | 550 |
После 2006 года основной топливный фильтр уже встроен в специальный модуль (вместе с насосом, датчиками, и фильтром-сеткой), который полностью погружается в бак, и отдельно не меняется. Артикул модуля – 6001547604. Этот фильтр практически не забивается (из-за того что перед ним есть грубая очистка), и его меняют как правило лишь тогда, когда насос перестает работать. Самый распространенный аналог, который устанавливают, это Klaxcar France 44005z. Цена – 3400 руб.
При замене основного фильтра тоже иногда меняют и сетку (фильтр грубой очистки), которая стоит на топливном насосе, погруженном в бак. Артикул – 6001546326. Но зачастую ее предпочитают просто промывать. Отдельно же данный фильтр-сетка, практически отсутствует в продаже, поэтому покупают ближайший подходящий аналог от компании Francecar — FCR210141. Цена – 120 руб.
Топливный фильтр на дизельный Логан I
Хотя первое поколение Логан с дизельными двигателями официально и не поставлялось в Россию, но все же, эта модель имеет некоторое распространение на территории СНГ. Топливные фильтры для Рено Логан 1.5 (K9K) дизель отличаются от бензинового автомобиля. Они представляют из себя цельнометаллический цилиндр, у которого впускные и выпускные патрубки находятся только с одной стороны, а с другой — датчик воды. Располагается он спереди, под капотом, за передним правым колесом. Для доступа к нему нужно вывернуть руль вправо, и снять переднюю часть подкрылка. Кроме того, они делятся на два вида, в зависимости от установленной топливной системы – Delphi или Mahle. Фильтры обоих систем отличаются конструкцией. Для фильтра системы Delphi предусмотрено 3 прямых патрубка, с отличающимися диаметрами (инфо в табл. ниже). Для Mahle – 2 патрубка, и оба одинаковы в толщине. Данные по размерам и артикулам ниже в таблице.
| Параметры топливных фильтров для Logan 1 с дизельными двигателями | ||||
|---|---|---|---|---|
| Артикул | Топливная система | Диаметр корпуса, мм | Высота, мм | Диаметр патрубков, мм |
| 164000884R | Delphi | 88 | 210 | 8 / 10 / 10 |
| 8200619849 | Mahle (без подсоединенного датчика уровня воды) | 93 | 123 | 10 / 10 |
| 7701064241 | Mahle (с датчиком воды) |
164000884R
8200619849
Можно также установить один из аналогов.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Топливная система Delphi | ||
| Mahle Original/Knecht | KL781 | 1800 |
| Delphi | HDF954 | 1800 |
| Топливная система Mahle (без датчика уровня воды) | ||
| Mahle Original/Knecht | KL404/16 | 1500 |
| Delphi | HDF581 | 1600 |
| Топливная система Mahle (с датчиком воды) | ||
| Mahle Original/Knecht | KL404/25 | 1600 |
| Delphi | HDF583 | 1700 |
Топливный фильтр RENAULT Megane 2—3
Топливный фильтр – это элемент топливной системы автомобиля. Он используется для фильтрации, чтобы не пропустить вместе с топливом маленькие пылинки, мусор и прочие нежелательные частицы. Нельзя допускать, чтобы в систему попадала грязь. Она создает в топливных трубах засоры и застои, образуя пробки в форсунках.
Разновидности
Устройство современных топливных фильтров подразумевает использование как минимум двух уровней очистки. Первая ступень отвечает за грубую фильтрацию, которая отсеивает крупные частицы мусора. Второй шаг – тонкая очистка основным фильтром. Очищающий элемент устанавливается между двигателем и топливным баком, а в основном баке к бензонасосу монтируется система грубой фильтрации.
https://youtube.com/watch?v=DZd7tl95vow
Тип будет зависеть от топливной системы автомобиля. Бывает всего три модификации:
- Дизельная;
- Карбюраторная;
- Инжекторная.
Причины поломок и признаки неполадок
Следующие признаки свидетельствуют о неполадках:
- Нестабильная работа двигателя;
- Сильный спад мощности мотора (нет других проблем с агрегатом);
- Повышенный расход топлива.
Важно! В автомобиле, построенном на инжекторной системе, в первую очередь от низкого качества топлива страдает именно фильтр грубой очистки. Обычно проблема появляется не сразу, а постепенно. Вначале симптомы неисправности могут быть почти незаметны, но со временем они только нарастают
Вначале симптомы неисправности могут быть почти незаметны, но со временем они только нарастают
Обычно проблема появляется не сразу, а постепенно. Вначале симптомы неисправности могут быть почти незаметны, но со временем они только нарастают.
Основной причиной поломки является некачественное топливо. Часто его использование приводит не только к засорам, но иногда и разъеданию очищающего элемента. Сначала затрудняется ход смеси по шлангам, а дальше теряют работоспособность форсунки и другие элементы мотора.
Замена на Renault Megane 2
Топливный фильтр Рено Меган 2 является частью топливной системы авто (топливный фильтр монтируется отдельно на авто, выпущенных до 2006 года, чтобы определить местонахождение детали нужно заглянуть под машину). Производитель, согласно регламенту, рекомендует замену этого элемента и насоса раз на 12 000 км. Оригинальная деталь стоит 12 тысяч рублей, аналоги дешевле.
В этом случае использовался фильтр KL72. Он по размерам меньше оригинала, поэтому пришлось сверху намотать изоленту, чтобы детали плотно прилегали и фиксировались. При замене топливного фильтра Рено Меган 2 рекомендуется покупать оригинал или близкий аналог. Ремонт легче всего производить в яме или на подъемнике.
Для замены топливного фильтра Меган 2 нужно просто вытащить элемент из крепления и вставить новый. Не стоит забывать о направлении стрелок. Бензин движется именно по ним. Фиксаторы магистралей надеваются до щелчка.
Дизель
Машина приподнимается на домкрате, демонтируется переднее правое колесо (для удобства можно снять фару и подкрылок). При помощи ключа (10 миллиметров) отвинтить болт, крепящий фильтр.
Дальше нужно отсоединить две трубки подачи топлива, удобнее это сделать сверху, после снятия фары. Открутите датчик воды, затем лучше заменить 4 прокладки-уплотнителя (они круглые). Снятый датчик нужно пересадить на новый фильтр (очистите его от грязи и пыли).
Новый топливный фильтр Меган 3 монтируется на место, присоединяются шланги, завинчивается крепящий болт (работа закончится только после прокачки топлива при помощи груши).
Бензин
К сожаленью, качество смесей в России хуже, чем в Европе. Это заметно сокращает срок службы топливного фильтра Рено Меган 3, что сказывается на работоспособности автомобилей. Этот элемент отличается дороговизной, которая обусловлена встроенным в комплект насосом.
Процесс замены фильтра:
Целевая деталь находится в баке
Нужно демонтировать задние сидения, затем удалить пластиковую заглушку.
Отсоединяются топливные шланги (всего два), затем отвинчивается большая гайка из пластика.
Важно тщательно очистись все вокруг детали, чтобы лишняя грязь не попадала в бак.
Осторожно вытаскивается колба из бака, затем нужно отложить ее в сторону (она пока не нужна).
Новый топливный фильтр на Рено Меган устанавливается в бак (делайте все осторожно, соблюдая технику).
Заворачивается гайка, фиксируются шланги (не стоит забывать об электрическом входе бензонасоса).
Устанавливаются заглушки и задние сидения.. Процедура замены топливного фильтра Рено Меган 3 завершена. Процедура замены топливного фильтра Рено Меган 3 завершена
Процедура замены топливного фильтра Рено Меган 3 завершена
Процедура замены топливного фильтра Рено Меган 3 завершена.
Рено Логан топливный фильтр 1,4 т 1,6: где находится, видео
Где располагается и каковы причины его замены?
Где находится фильтрующий элемент? В версии Логан первого поколения топливный фильтр разместился под днищем авто. Во исполнение регламента руководства по эксплуатации замена этого расходного элемента потребуется с периодичностью в 30 000 км. Качество отечественного топлива вносит определенные коррективы в этот регламентный временной интервал замены. Однозначного критерия нет, поэтому принятие решения о необходимости замены возлагается на владельца Рено Логан 1.4 и авто Рено Логан 1.6 исходя из индивидуальных особенностей эксплуатации.
Появившиеся сбои в работе топливной системы, ввиду использования некондиционного топлива, могут косвенно свидетельствовать о засорении фильтрующего элемент, и говорят о том, что требуется замена топливного фильтра. Согласно установившемуся в среде поклонников Логан правилу замена топливного фильтра необходима через каждые 20 000 км пробега. Ввиду доступности расположения в автомобиле, его замена не вызывает никаких сложностей, даже у малоопытных автолюбителей. Основным критерием выбора запчасти должно является качество фильтра. Здесь на помощь придет обращение к вариантам изделия, выпускаемым именитыми брендами и подходящим к конкретной модификации Рено Логан 1.4, а также Рено Логан 1.6.
Признаки засоренности фильтра
Топливный фильтр при падении своей эффективности взывает ряд симптомов, которые могут почувствовать даже новички. В этот список входит:
- затрудненный подъем машины на возвышенность;
- падение мощности двигателя, ухудшение динамики авто;
- заметное увеличение расхода топлива;
- появление рывков в работе двигателя;
- силовой агрегат регулярно глохнет.
Обратите внимание, что эти симптомы необязательно говорят именно об испорченном топливном фильтре, но в первую очередь рекомендуем заменить его, особенно если по пробегу пора выполнять процедуру. К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно
На авто второго поколения фильтр демонтировать еще сложнее
Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.
К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.
Инструкция по замене топливного фильтра на старых моделях Рено Логан
- На первом этапе работ, чтобы добраться до топливного фильтра, приподнимаем машину домкратом или загоняем ее на смотровую яму.
С правой стороны задней части днища находим топливный фильтр. С помощью специальной жидкости «WD-40» ветошью стираем всю грязь.
Устанавливаем под очистительный элемент емкость для слива остатков бензина
С обеих сторон отжимаем фиксирующие утяжки (зеленая и красная кнопк
