Рено Логан установка фаркопа: как установить, видео

Чертежи всех деталей с размерами, вариант 1 (Рено Логан фаза 1 и 2)

Можно изготовить фаркоп на Рено Логан своими руками, но чертежи надо изучить очень внимательно. Если речь идёт об авто из фазы 1 или 2, читайте текст дальше. Чертежи не подходят для «фазы 3», то есть для седанов последнего поколения.

Конструкция в сборе

Вся конструкция состоит из трёх узлов – двух фланцев и одной балки. Боковые фланцы будем называть кронштейнами. Их чертёж показан на фото.

Боковой кронштейн (2 шт.)

Балка в сборе включает в себя пять деталей. Сама балка – это труба с внешними размерами 60 на 40. Можно использовать трубу сечением 40 на 40, но тогда уменьшится вырез в «щеке»: размеры 50 и 115 станут равными 40 и 125. Тут всё просто.

Все детали узла «балка»

Обратите внимание – гайка М12 должна быть приварена к фланцу. При невозможности это выполнить в стенке трубы сверлят монтажные отверстия

Но лучше так не делать – балка должна остаться герметичной!

Типы фаркопов

У любого типа в комплекте нескольку крупных узлов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

Инструмент

Для работы используем:

отвертку со шлицевым профилем;
ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

Важно! После демонтажа глушителя его посадочный кронштейн и подвеску с особой тщательностью очищаем от следов солидола, поскольку данные элементы при обратном монтаже должны быть обязательно сухими!

Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки.

Сейчас читают: Почему не заводится двигатель Рено Логан: ищем причину

Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан.

В 2007 и 2021 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Как установить фаркоп

В стандартный комплект фаркопа входит все необходимое, вам остается только вооружиться крестообразной и плоской отверткой, а также накидными и торцевыми ключами. После этого необходимо загнать машину на эстакаду или яму. Хотя клиренс Логана позволяет использовать и кирпичи, с помощью которых вы немного приподнимаете заднюю часть авто.

Внимательно прочитайте, идущую в комплекте схему, если вы устанавливаете готовое ТСУ.

После этого освободите багажник от ненужного хлама, особенно по бокам, и выполните следующие шаги:

Снимите подвесы глушителя, начиная с середины машины и заканчивая элементами, расположенными у самого «глушака». Чтобы детали легко снимались, используйте любой смазочный состав.
Отсоедините глушитель, оставив его на задней балке.
Найдите на лонжеронах в багажнике технологические отверстия, предусмотренные производителем, и вытащите из них заглушки. Для этого достаточно поддеть их плоской отверткой.
Найдите отверстия в лонжероне, которые спрятаны под защитной пленкой. Используя крестообразную отвертку, выдавите их внутрь багажника, так проще всего прорвать пленку. Повторите процедуру с противоположной стороны.
Соберите фаркоп, начиная с боковых пластин, к которым крепится центральная поперечная балка. При этом не затягивайте болты слишком сильно.
Отрегулируйте позицию шара. Этот элемент должен находиться только вдоль продольной оси машины.
Установите буксировочный крюк.
Установите площадку, предусмотренную для розетки.
Удостоверьтесь что все установлено ровно, после чего можно смело затянуть болты.

После этого можно вернуть глушитель на место. Однако при этом обязательно протрите обвесы, чтобы очистить их от смазки и прочих материалов.

Остается только подключить розетку фаркопа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
Далее устанавливается площадка, необходимая для розетки фаркопа;

Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
Возвращайте свой глушитель на место;
Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Знак Шипы: так отменили или нет, зачем он нужен, за что могут оштрафовать

Рубрика: ПДД

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются; В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты; На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

Теперь черед за поперечной балкой. Установить ее довольно легко;
Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

сначала отключается минусовая клемма с аккумуляторной батареи;
теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
прокладываем шлейф с проводкой от розетки к нашему багажнику;
разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
концы зажимаются и изолируются;
розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
проводка заводится в багажник и аккуратно прячется там;
концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

В кузове готовят четыре отверстия под винты;

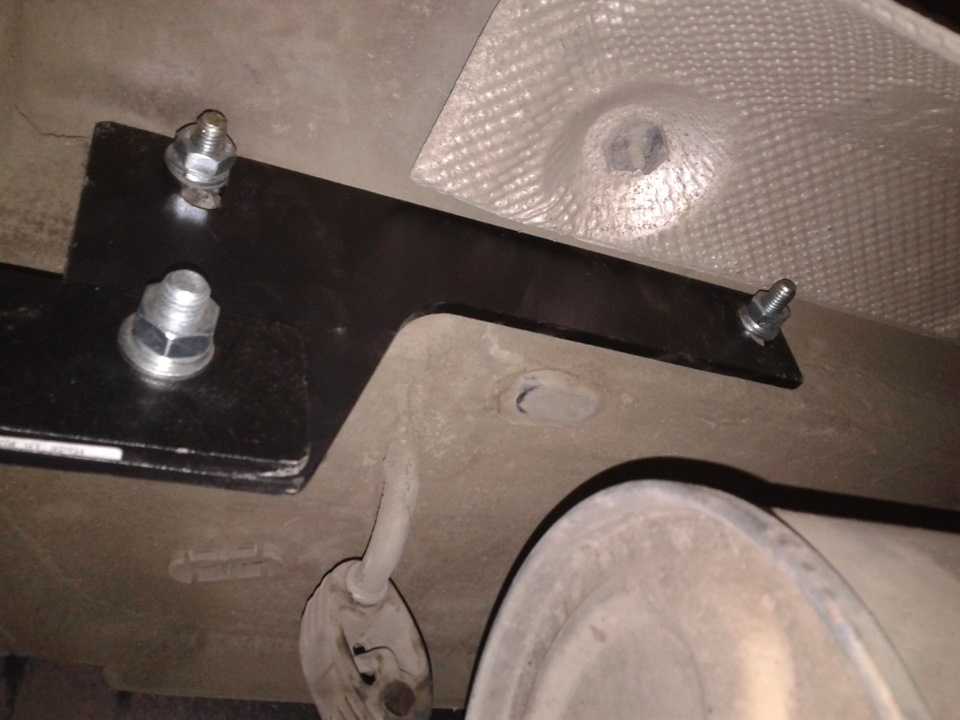

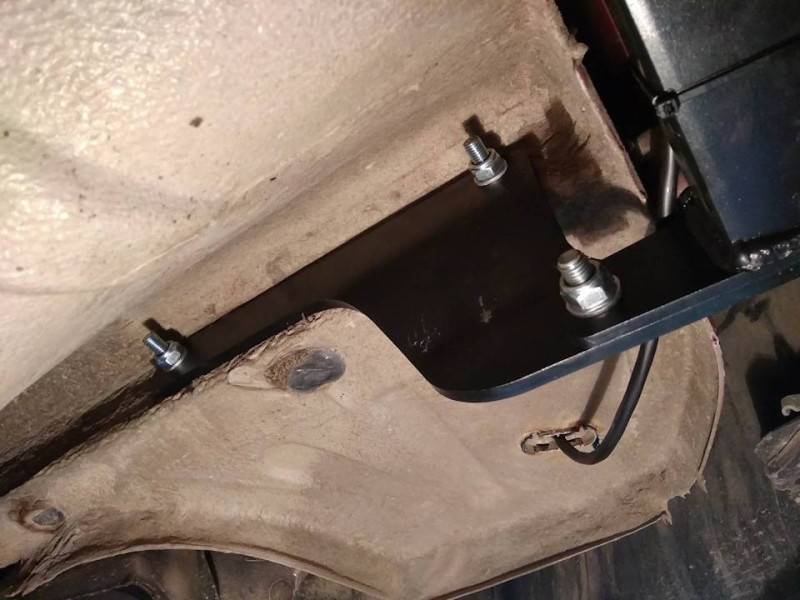

Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
Балку крепят к кронштейнам – обычно используются болты М12;
Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Все гайки, которые идут в комплекте, могут быть самоконтрящимися. Их закручивают один раз! Понадобится рожковый ключ: «на 17» (винт или гайка М10), «на 19» (М12).

Монтаж «по шагам»

В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.
Люк и две заглушки
Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».
Каждый винт устанавливают с втулкой
Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.
Гайки М10 завёрнуты не полностью
Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Подробнее о подключении фаркопа к электрике автомобиля: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.

Типичные ошибки

Забыли о циатиме и литоле;
Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
Балку не тянули назад;
Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

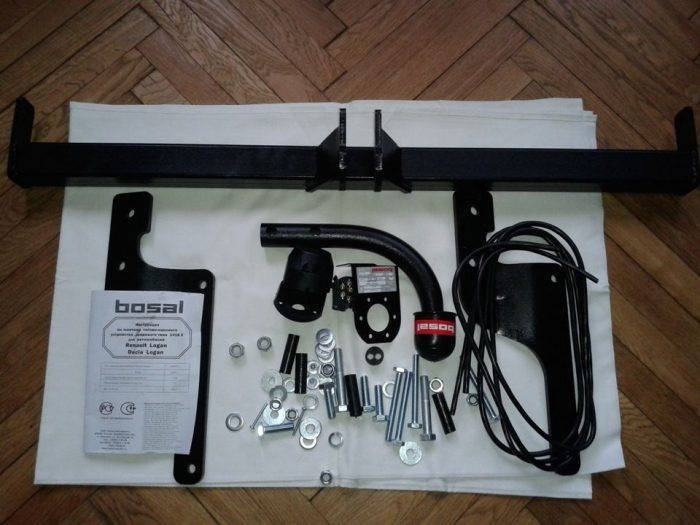

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

балка поперечная;
пластины боковые;
крюк прицепной и его шаровая головка;
электророзетка;
соединительные провода;
элементы крепежа (гайки и болты).

Это интересно: Рено Каджар 2021 года — цены, старт продаж в России

Конструкция фаркопа

Прежде чем описывать конструкцию этого механизма, нужно определить, что же это такое. Фаркоп, по своему назначению, является прицепным устройством. Он применяется для сцепки машины с прицепом. На него можно установить багажник под велосипед и другие предметы. Прицепное устройство состоит из двух узлов — несущей рамы и соединительного механизма. Несущая рама крепится непосредственно к кузову машины. Соединительный механизм, по внешнему виду, напоминает крюк, у которого один конец имеет форму шара, а другой крепится к раме. В любом магазине можно приобрести устройство, изготовленное из хромированной стали. Многие водители склонны расценивать его, как элемент тюнинга.

Следует подчеркнуть, что фаркоп считается модельным изделием. Другими словами, для каждой модели выпускается конкретное приспособление.

Все они подразделяются на определенные группы. Если говорить про Рено Логан, то для этой модели подходит прицепное устройство типа А. Оно рассчитано на перевозку груза весом до 1.5 тонн. В магазинах имеется большой выбор прицепных устройств. При покупке нужно четко представлять себе условия, в которых оно будет эксплуатироваться. Главным параметром при этом служит масса груза, который планируется перевозить.

Детали фаркопа на Рено Логан

Фаркоп конструкции А самый простой и неприхотливый. Рассчитан на перевозку груза до 1500 кг. Вариант В — это полуавтомат на гайке с такой же грузоподъемностью. С — съемный полуавтомат на эксцентрике. Прицепное устройство типа F изготовляется по технологии ковки, с двумя отверстиями для монтажа. С его помощью можно перевозить груз до 2000 кг. Тип G так же кованный, но для крепления имеет 4 отверстия. Есть еще одна категория изделий, но она обладает низкой надежностью. Низкой, потому что ее сборка производится с помощью сварки. Выбирая фаркоп для своей машины, нужно знать и учитывать перечисленные выше особенности.

Рама прицепа легкового для автомобиля: конструктивные особенности

Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать здесь;
Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;

Краткая справка

В самом начале 2000-х годов большинство Французских автомобилей не отличались низкой стоимостью технического обслуживания и всё больше и больше удивляли своих владельцев повешенной капризностью в эксплуатации. Популярные представители того времени Пежо и Ситроен намного уступали в стоимости обслуживания по сравнению с автомобилями того же класса из Кореи или Японии. Но в 2004 году компания Рено решила провести настоящий бум в мире автомобилестроения и выпустила на свет воистину народный автомобиль Рено Логан.

Этот автомобиль пришёлся сразу по душе как жителям Европы, так и России. Казалось бы, в этом автомобиле есть все, для того, чтобы передвигаться на нём с комфортом и экономичностью, но иногда возникает ощущение, что всё-таки чего-то не хватает. А не хватает именно той, полезной нагрузки, которую бы этот автомобиль использовал по назначению, в виде перевозки дополнительных агрегатов и прицепов. А для этого необходимо наличие фаркопа.

Продукция французских производителей на фоне всего остального мирового автомобильного рынка всегда отличались капризностью при эксплуатации и высокой стоимостью технического обслуживания. Ситроены и пежо требуют гораздо больше материальных вложений, чем японские или корейские машины аналогичного класса. Конструкторы Рено решили отойти от этой неприятной традиции и разработали в 2004–2007 г автомобиль народного типа Рено Логан. Широкому кругу рядовых автолюбителей из Франции и, особенно, Восточной Европы новинка сразу пришлась по душе. Казалось, что французские производители продумали все необходимые для комфортной эксплуатации опции, однако кое-чего машине не хватает. Для народного автомобиля важна полная функциональная нагрузка, имеется в виду перевозка достаточного количества полезного груза. Этому способствует наличие фаркопа.

Следует помнить, что модификация кузова автомобиля на процесс установки фаркопа практически не повлияла. Конструкторские изменения не коснулись этой зоны. Специалисты рекомендуют использовать фаркоп украинской фирмы Vastol как наиболее доступный по ценовой политике. Он применяется с 2005 г. Необходимо учитывать, что новая модификация кузова не предусматривает для установки фаркопа снятия заднего бампера и прорезки отверстий в кузове. Комплект прицепного устройства оснащён всем необходимым, и крепление производится в отверстия, подготовленные на заводе-производителе.

Виды и типы фаркопов для различных моделей автомобилей

Устройство представляет из себя комбинацию крепёжной части и непосредственно крюка для фиксирования прицепа. Оно изготавливается из различных материалов, хотя большинство владельцев Рено предпочитают хромированную сталь как средство для улучшения внешнего вида машины.

Все фаркопы выпускаются производителем под конкретную модель автомобиля. Крепёжные приспособления делятся на несколько видов, в зависимости от особенностей конструкции и условий эксплуатации:

Вариант А – служит для транспортировки прицепа с полной массой не более 1500 кг. Он самый простой по конструкции.
Вариант В – грузоподъёмность без изменений, в конструкции применяют полуавтомат на гайке.
Вариант С – позволяет увеличить полезную нагрузку до 1,8 тонны, используют полуавтомат на экцентрике.
Варианты F и G применяются для перевозки 2000 кг груза, имеют железисто-кованную структуру и отличаются количеством отверстий для креплений к кузову.

Прицепный фаркоп в сборе от фирмы Vastol

После приобретения фаркопа следует подготовить рабочее место. Полностью освобождают пространство багажника, готовят поверхность кузова и проводят наружный осмотр электрической системы багажника.

Следующим этапом работ становится сборка конструкции из имеющихся в наборе частей и наживление крепёжных гаек, далее производят окончательную затяжку: её проводят после того, как фаркоп займёт своё место на кузове. Для этого необходимо освободить заводские отверстия от фабричных заглушек. В освобождённые проёмы вставляются крепёжные болты и затягиваются заранее наживлённые гайки.

По окончанию технической части работ осуществляют подключение электрических проводов и сбор розетки фаркопа, согласно инструкции, прилагающейся к самому комплекту. Правильная и чёткая работа сигналов поворота прицепа является подтверждением правильности сборки устройства транспортировки.

Renault Logan 1.4i Road Cruiser › Logbook › Фаркоп Bosal 1418-A, установка

Решил я расширить функциональные возможности своего автомобиля прицепом, т.к. скоро намечается вывоз урожая с дачи.

По характеристикам и отзывам выбор фаркопа остановил на проверенном производителе Bosal, модель фаркопа 1418-A для логана 1-й и 2-й фазы (с электрикой в комплекте).

Процесс установки фаркопа на Логан замечательно расписан у Wulf-moto в записи www.drive2.ru/l/1986693/Я отмечу только основные моменты.

1. Работать намного удобнее вдвоем. Я работал один и здорово намучился. Особенно в момент затягивания крепежа к лонжеронам кузова. Одному это делать КРАЙНЕ неудобно (и вообще возможно, только если Вы с длинными и цепкими руками).

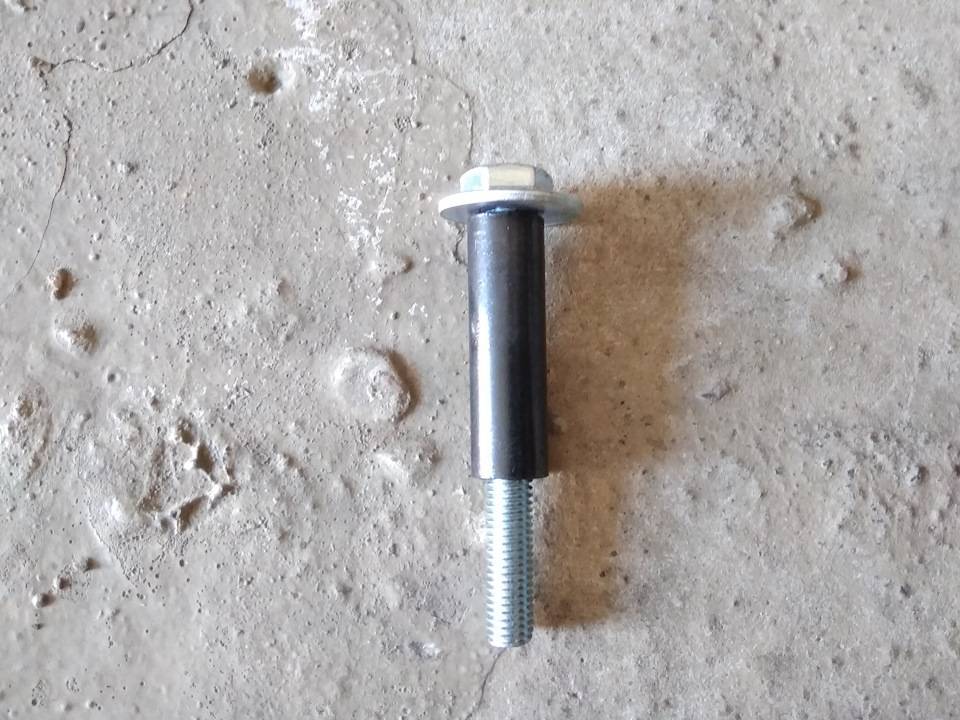

2. Крайне желательно закрепить дистанционные втулки на болте, входящем в лонжерон, например, подложив под них кусочки изоляции провода. Иначе, одно неловкое движение, и втулки останутся в лонжеронах (скорее всего, навсегда).

3. Поперечная балка достаточно тяжела по весу, особенно, при работе в одиночку — при установке мне помогала табуретка, на которую клал противоположный конец балки, пока прикручивал.НЕ ЗАТЯГИВАЙТЕ болты, пока не собрали 2 крепления к лонжеронам и поперечную балку. Собрав, затягивайте поочередно с каждой стороны.

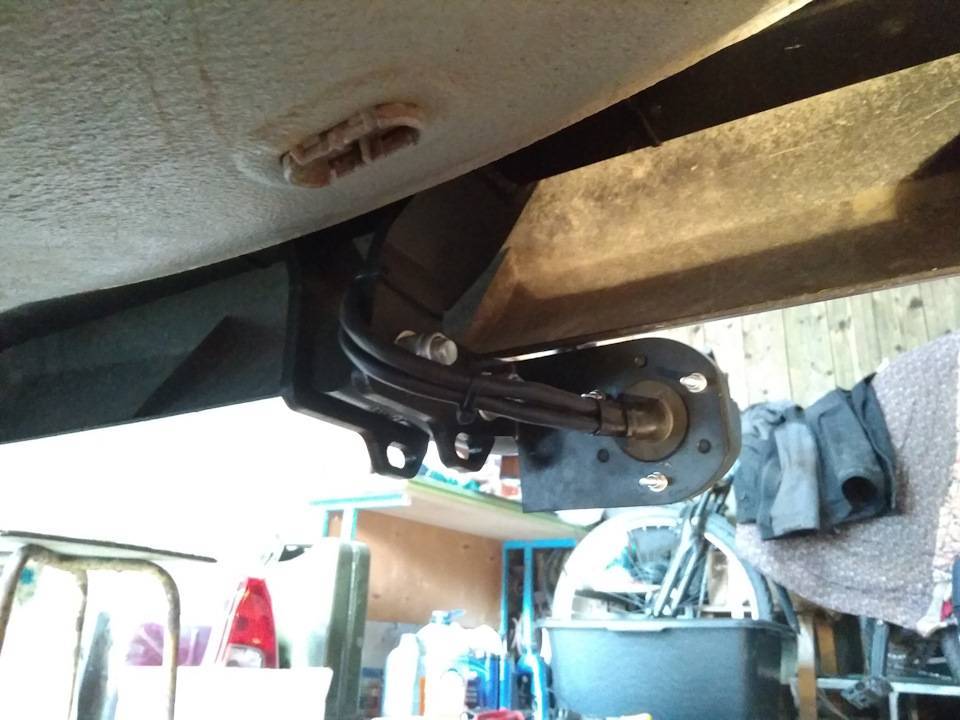

4. Розетку фаркопа на профильных форумах советуют набить литолом с внутренней стороны для предотвращения окисления контактов и увеличения срока службы. Я последовал этому совету. Более того, обмазал контакты и с внешней стороны.Если мера не оправдает себя, перенесу розетку в багажник и буду доставать ее на улицу только при перевозке прицепа.

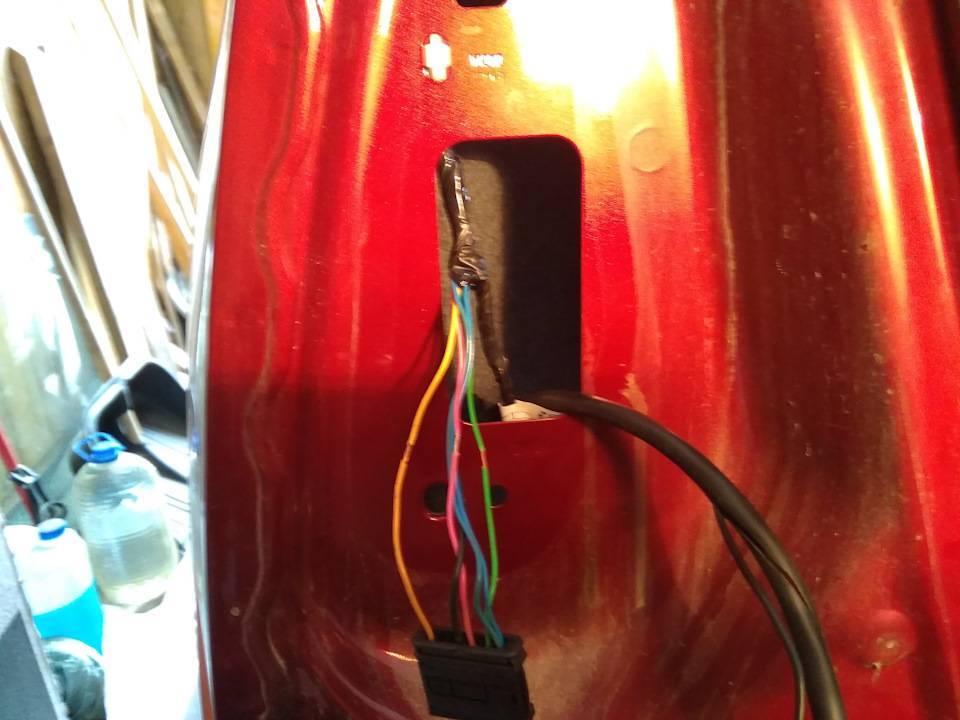

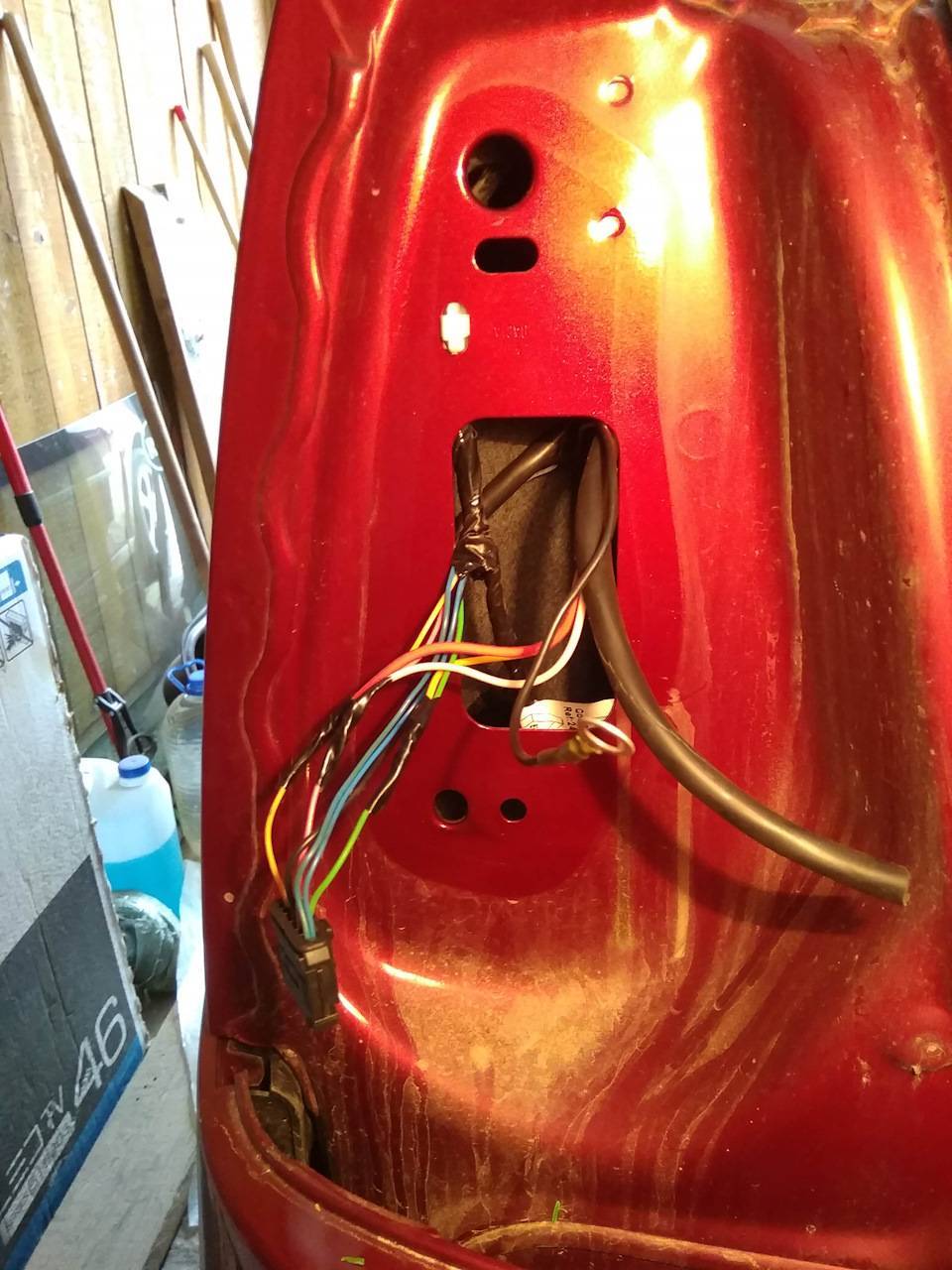

5. Комплектная проводка подключается на оба фонаря.С левого берется: сигнал поворота, сигналы торможения, противотуманный фонарь и масса.С правого — сигнал поворота, габариты и подсветка номера.Я протянул провода по верху поперечной балки, закрепляя стяжками. Слева — вывел в багажник через резиновую заглушку для провода подсветки номера, справа — проделав отверстие в заглушке в “кармане” багажника.

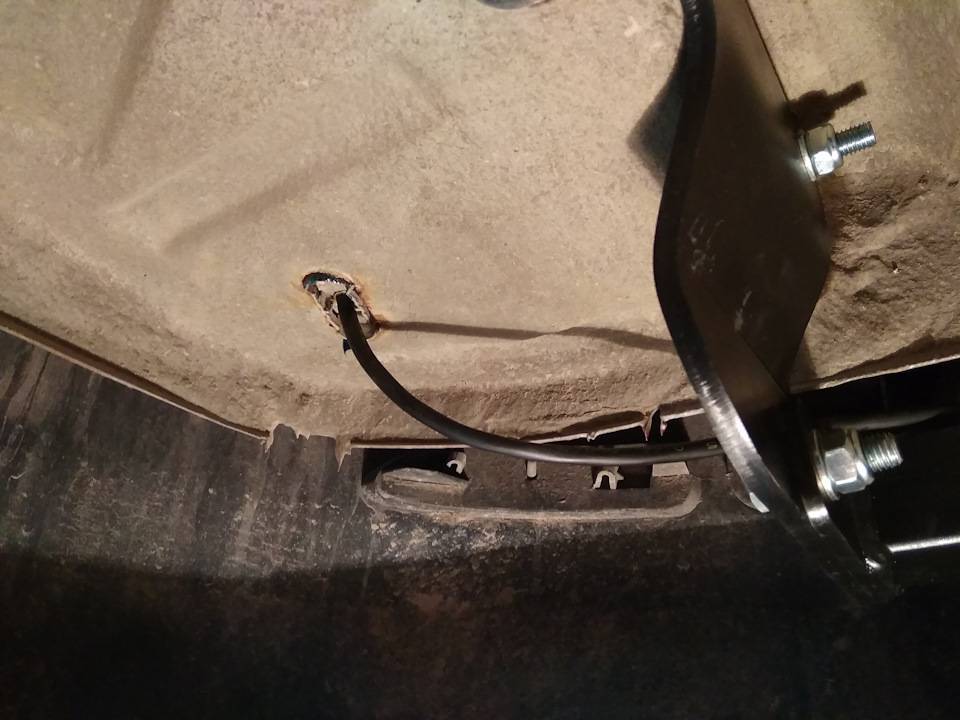

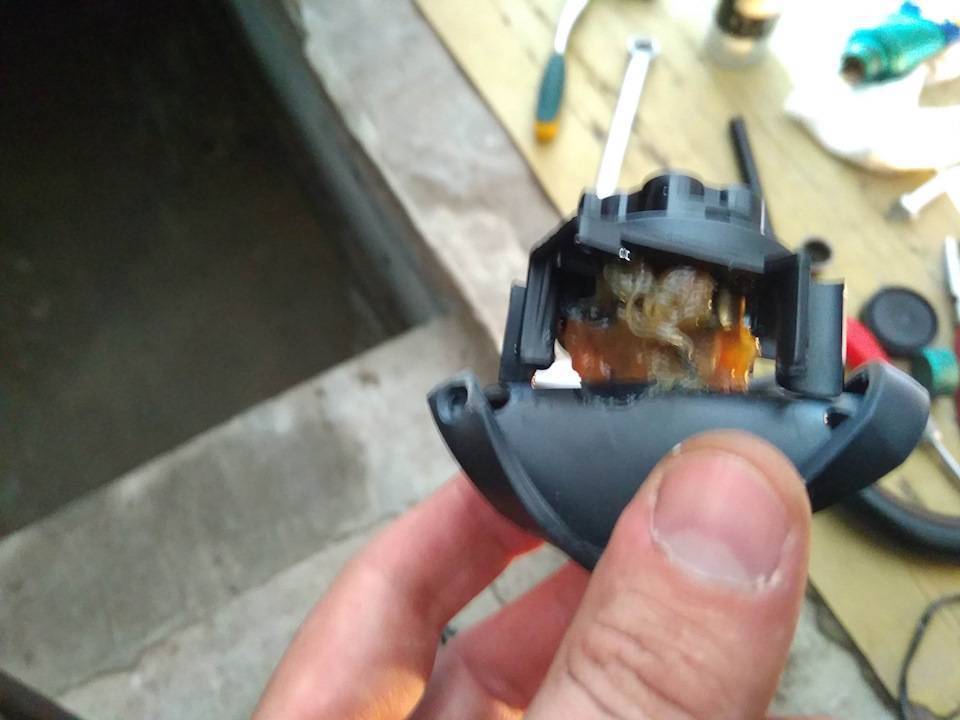

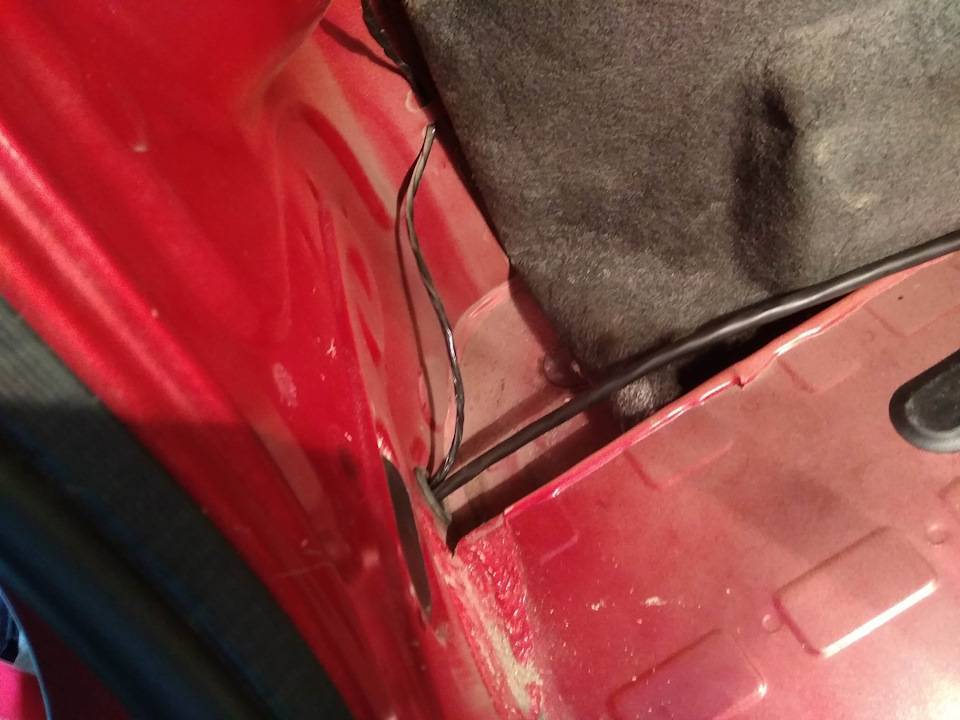

6. Подключиться к проводке фонарей удобнее и быстрее мне показалось традиционной хорошей скруткой.Острым ножом я зачищал по 0,5 см изоляции проводов, не разрезая их.Зажимные клеммы-ответвители, идущие в комплекте, по отзывам — часто рвут жили проводов. Были отправлены в запас.

7. Без трещетки в одиночку работать нереально. Да и вообще — обзаведитесь трещоткой, облегчите себе многие мужские хобби в 100500 раз

Результат на фото.

Price tag: 4 200 ₽ Mileage: 115 km

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

Bosal VFM;
Трейлер;
Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.
