Выбор глушителя
Отправляясь в магазин за новым устройством для автомобиля «Рено Логан», следует знать: полностью эта деталь нигде не продаётся. То есть автовладельцу не удастся приобрести основной глушитель, резонатор и приёмную трубу в одном комплекте. Эти части придётся покупать по отдельности. Лучше, если автовладелец остановит свой выбор на продукции фирмы BOSAL. Другим неплохим вариантом будут запчасти фирмы ATIHO. По стоимости продукция этих фирм почти не отличается:
- приёмная труба стоит 1500 рублей;
- основной глушитель — 2000 рублей;
- резонатор — 1800 рублей.
Источник статьи: http://rezina48.ru/servis/remont-krepleniya-glushitelya-reno-logan.html
Замена резонатора Рено Логан
Замена резонатора Рено Логан осуществляется следующим образом: вышедшее из строя устройство вырезается из выхлопного тракта автомобиля болгаркой, и на его место приваривается новое. При этом в качестве нового агрегата может стать агрегат как отечественного, так и зарубежного производства (российские агрегаты ничем не хуже импортных аналогов), и даже облегченный прямоточный глушитель.
Последний имеет как положительные, так и отрицательные свойства. К первым следует отнести то, что он не создает в выхлопном тракте столь высокое давление, высвобождая тем самым 5-7% мощности двигателя. К отрицательным – он не в полной мере справляется с функцией уменьшения звука выхлопа, так что с ним авто станет заметно более громким.
Из-за чего возникают неполадки и нужна срочная замена глушителя Рено Логан?
И хоть резонатор стоит в конце выхлопного тракта, все равно ему приходится работать в условиях повышенного давления и столь же высоких температур. Эти два фактора плюс агрессивные воздействия окружающей среды – в первую очередь, влага, вызывающая коррозию, – способствуют разрушению этого агрегата.
Также к ситуациям, отнюдь не способствующим долговечности глушителя, следует отнести сезонные перепады температур, частые механические повреждения от отскакивающих из-под колес машины камней и хим. реагенты, которыми посыпают дороги в зимний период и некачественное топливо. От всего этого страдают даже достаточно дорогие агрегаты, изготовленные ведущими производителями.Заметки на полях. Средний срок жизни резонатора Рено Логан составляет около одной-полутора сотен тысяч километров пробега автомобиля. К сожалению, каким-то образом постараться его увеличить практически невозможно.
Стереотип о том, сколько стоит замена гофры глушителя Рено Сценик 1
Еще одно утверждение, которое с готовностью развенчивают и мастера, и автолюбители, которые уже сталкивались с процедурой замены гофры глушителя, оно касается стоимости этой детали. Многих даже удивляет, насколько она отличается от их прежних представлений.
Цены на гофры невысоки и диктуются следующими аспектами:
- Размеры. Гофры с одним диаметром и одной длины, устанавливаемые на разные автомобили, как правило, в стоимости не отличаются. Цены фиксированные в каждом автосервисе, меняются они в зависимости от рыночных и экономических процессов, инфляции и т.д.
- Тип гофры. Долговечнее детали с тройной оплеткой, дешевле – с двойной. Цена отличается примерно раза в полтора. Запас прочности, соответствующим образом, — тоже.
- Производитель. В рейтинг мировых лидеров входит пятерка производителей из Италии, Германии, Румынии и Польши. Отзывы о выпускаемых ими гофрах лестные, но в отношении цены – не очень. Гораздо выгоднее приобрести новую гофру от отечественного производителя хорошего качества.
Система выпуска отработавших газов Renault Duster
Система выпуска отработавших газов предназначена для отвода отработавших газов от цилиндров двигателя, а так же для уменьшения шума от работы двигателя.
В состав элементов системы выпуска отработавших газов входят:
• выпускной коллектор;
• приемная труба с виброизолирующей муфтой и каталитическим нейтрализатором;
• выпускная труба с установленными на ней основным и дополнительным глушителем.
Для снижения передачи вибраций на кузов и уменьшения нагрузки на систему при колебаниях силового агрегата в выпускную трубу встроена виброизолирующая муфта — сильфон.
В выпускную трубу, после каталитического нейтрализатора, установлен диагностический датчик концентрации кислорода.
От воздействия высокой температуры (отдельные элементы системы выпуска отработавших газов разогреваются свыше 300 °С) детали автомобиля защищают термозащитные экраны, расположенные на выпускном коллекторе и на кузове автомобиля.
В процессе эксплуатации автомобиля элементы выпускной системы подвергаются воздействию высокой температуры, вибрации, а также воды, снега и реагентов, которыми поливают дорогу зимой. Поэтому, как правило, отдельные элементы системы выпуска отработавших газов служат на автомобиле не более пяти лет. Перегорают перегородки в глушителе, появляется сквозная коррозия, нарушается герметичность соединения элементов системы выпуска. Такие неисправности приводят к повышению уровня шума выхлопа работающего двигателя. Места нарушения герметичности определяем визуально по следам нагара.
Важный момент
Во избежание получения ожогов работу следуег выполнять после остывания деталей системы выпуска отработавших газов до безопасной температуры. Выполняя проверку при работающем двигателе, не прикасайтесь к разогретым деталям.
Место прорыва газов можно обнаружить, проводя рукой возле деталей выпускной системы. Это может быть полезно, когда повреждение не удалось обнаружить по нагару (например, когда газы прорываются вверх, наблюдая снизу, место прорыва обнаружить затруднительно).
Совет
Неисправные элементы системы, поврежденные сквозной коррозией, необходимо заменить. Восстановление герметичности системы выпуска отработавших газов с помощью сварки дает только кратковременный эффект.
Признаками неисправности каталитического нейтрализатора могут быть заметная потеря мощности двигателя и неустойчивая работа двигателя на холостом ходу.
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Система выпуска ОТРАБОТАВШИХ ГАЗОВ» для Renault Duster
Замена глушителя (целиком) на Рено Логан, Сандеро, Ларгус
Ремонт выхлопной системы на Renault. Ремонт выхлопной системы на Renault в СПб
Рено Дастер. Неисправный датчик регенерации выхлопных газов.
Это интересно: Снятие датчика скорости Renault Logan 2004-2009 Бензин
Замена глушителя Рено Логан
После определенного периода эксплуатации Рено Логан его владельцы вынуждены столкнуться с неисправностью, когда прогорает глушитель. Поэтому в большинстве случаев требуется замена глушителя, или его ремонт, и самое главное в этом деле, знать, как снять правильно ремонтируемый глушитель. Сама процедура ремонтных мероприятий выхлопной системы проблематична, так как ее снятие без специнструмента выполнить нельзя. Глушитель наиболее часто начинает барахлить на Рено Логан после зимнего периода активных поездок, когда дороги посыпаются солью и химическими веществами. Такие элементы являются причиной окислительных процессов на открытых участках металла, которых в выхлопной системе почти 100%. Публикация приоткроет завесу о том, как снять аккуратно и правильно глушитель, выполнить его ремонт, и, в крайнем случае, что делать, если потребуется замена глушителя на автомобиле Renault Logan.
Устройство выхлопной системы Рено Логан
Новый глушитель состоит из трёх частей:
- Приёмная труба с катализатором.
- Средняя часть с резонатором.
- Задняя часть.
Одной из самой распространённой работой в выхлопной системе является замена повреждённого глушителя целиком.
Для того чтобы найти неисправность в глушителе когда «сечёт», автомобиль надо осмотреть снизу, например, со смотровой ямы или эстакады.
Вначале надо проверить соединение приёмной трубы так, как может быть прогар прокладки, а также необходимо просмотреть всю систему. И также сделаем отметку, где наблюдается прорыв выхлопных газов, чтобы знать какую часть глушителя нам необходимо приобрести.
Выхлопной системы Рено Логан, то есть новых глушителей, нет в продаже и купить их можно только на разборке авто.
Мастера продемонстрируют видеоинструкцию, как правильно снять выхлопную трубу, а именно сам процесс снятия старого глушителя. А затем уже будет производиться замена той части глушителя, которая прогорела.
Сам глушитель крепится на резиновых креплениях, которые необходимо снять. Для удобства снятия побрызгаем соединение резины с выступом глушителя средством типа WD 40 или подобным и снимаем резиновый подвес с выступа.
Затем необходимо отдать крепёж приёмной трубы к выпускному коллектору двигателя и отвести трубу от коллектора. Далее отдаётся питание датчика концентрации выхлопных газов. Снимать нужно аккуратно, чтобы не повредить клемник, он иногда закисает от времени.
На первых выпусках автомобилей Логан первый Лямбда зонт стоит на выпускном коллекторе и его соответственно снимать нет необходимости.

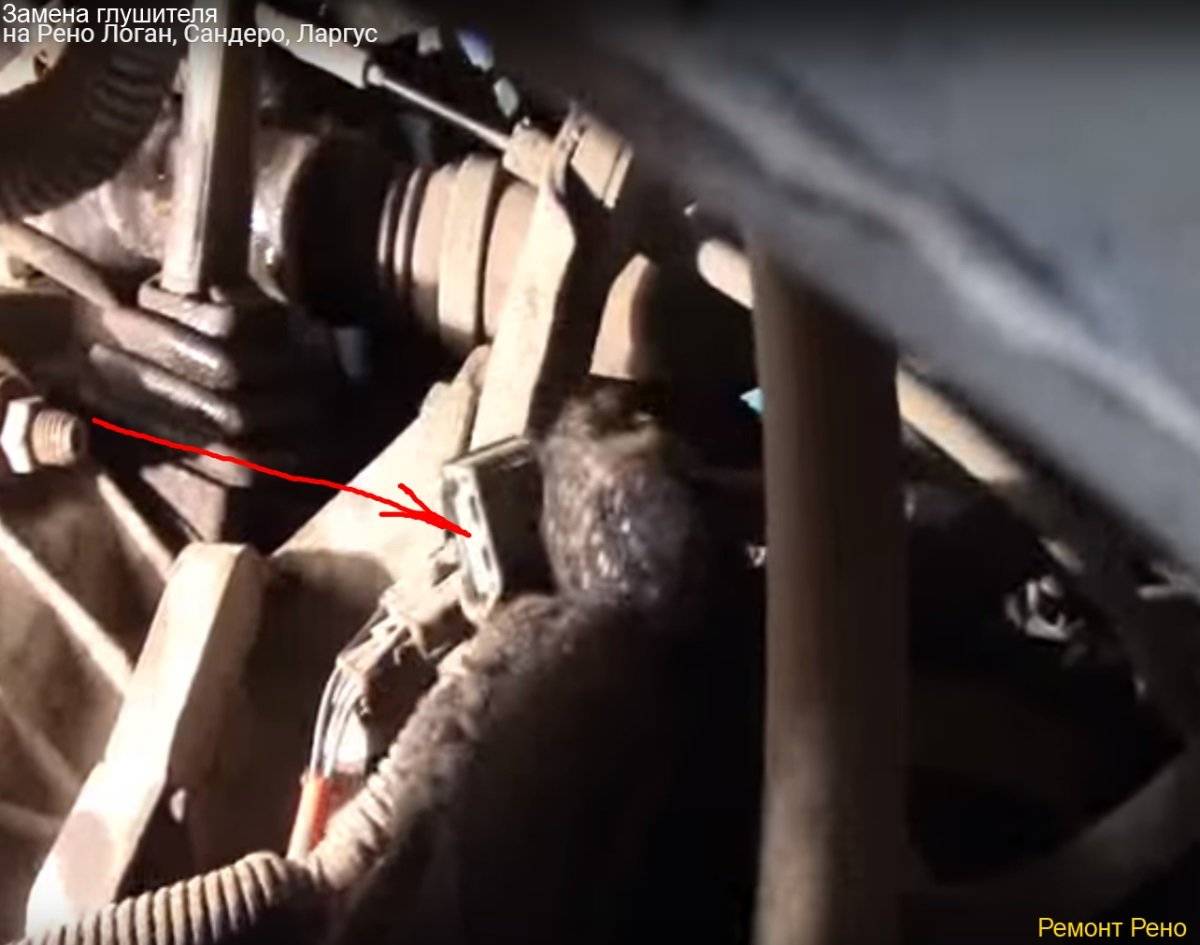

Но также если имеется датчик кислорода за катализатором, то его также необходимо освободить от питания, разъединив фишку. Далее снимается основной резиновый подвес глушителя таким же образом, как было показано на примере задней части трубы.

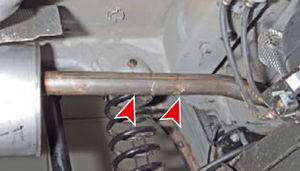

Как видно на картине, глушитель «лёг» на тело задней балки. Для того, чтобы его можно было вынуть, и ничего при этом не повредить необходимо нам немого приопустить саму балку.

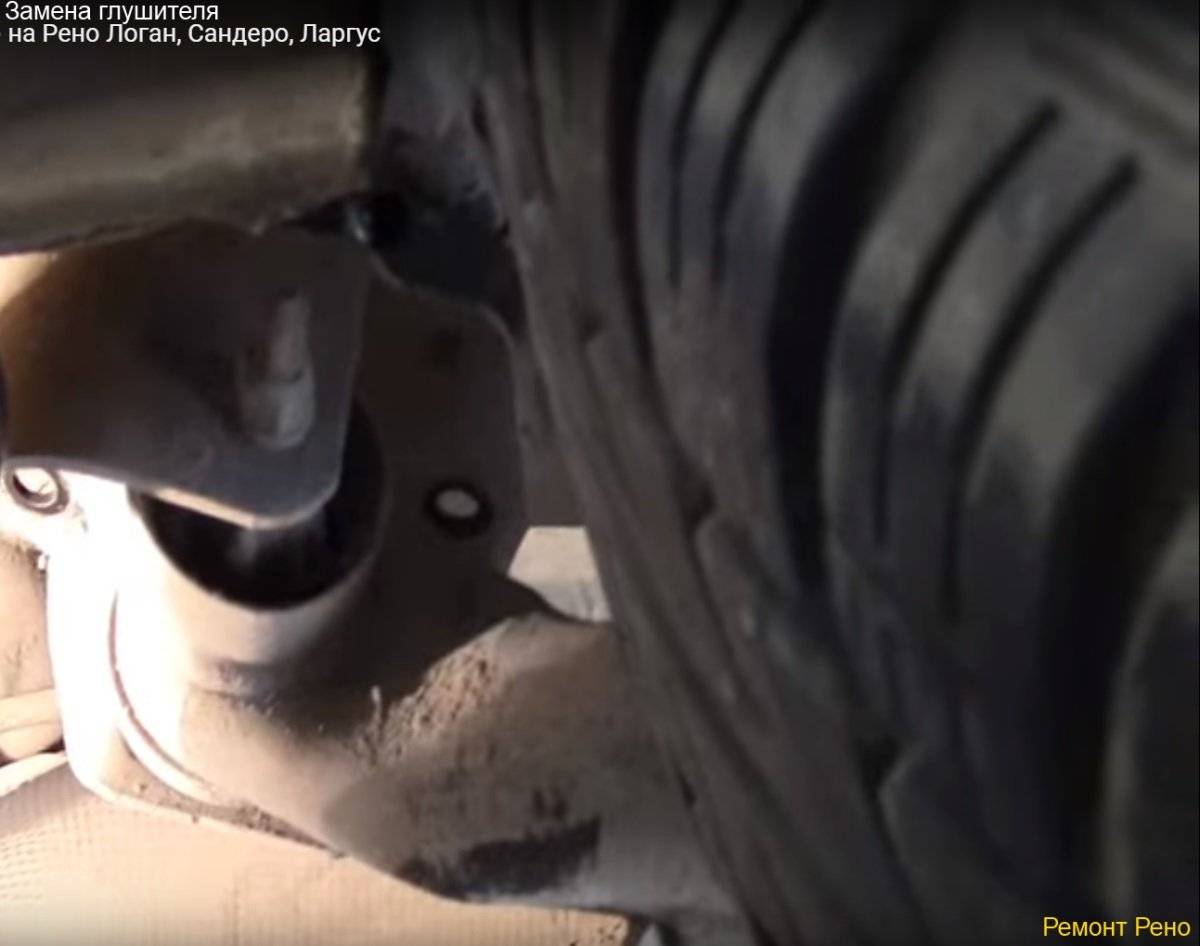

Для этого надо отпустить скобу крепления балки от кузова автомобиля, открутив три болта на «16», используя головку, удобнее будет длинную.
Желательно также открутить амортизатор и снять пружину, чтобы вынуть тело глушителя Логан без проблем.
На видео мастеров Ремонт Рено хорошо видно (см. в конце статьи), что после снятия пружины и отдачи нижнего крепления амортизатора глушитель вышел без проблем. Нужно только следить за тем, чтобы при снятии глушителя ничего не задеть и не повредить, например, тормозной шланг или датчик АБС. Короче говоря, при работе действуем аккуратно и не торопясь.

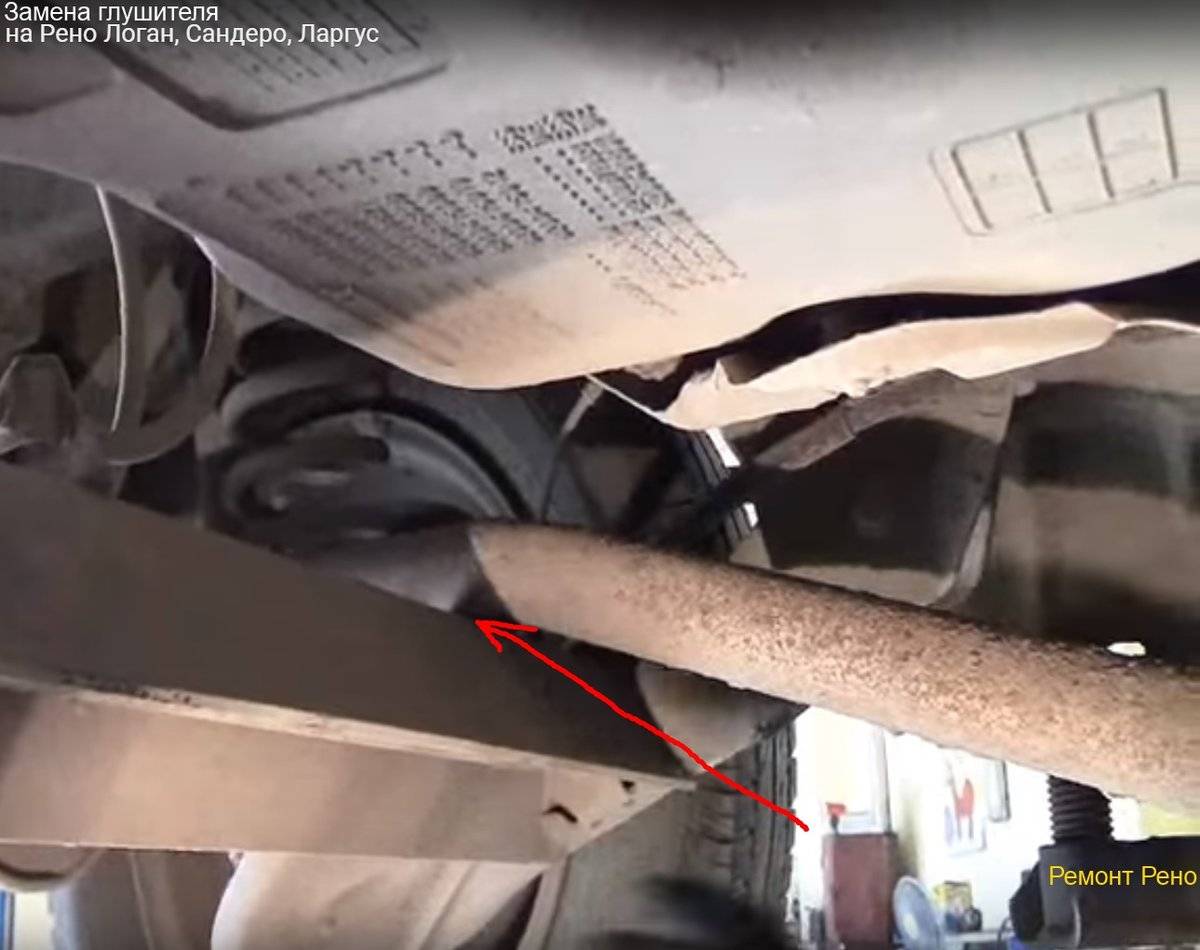

Мастера показывают место (см. видео), где протирается гусак, в дальнейшем он прогорает в этом месте и его необходимо будет заменить. Это одно из больных мест Логана и нужно быть к этому всегда готовым.
Если будет производиться замена глушителя на другой, тогда открутим лямбда-зонд с таким условием, что он рабочий. У мастеров есть специальная головка на «22» с боковым разрезом, чтобы надеть на датчик, не повредив его проводку и фишку.
Подобным образом демонтируется и второй лямбда-зонд, который находится за катализатором.
Для замены потребуется два фланца и соединительный хомут (набор), которые есть на любом авторынке. Главное надо подобрать диаметр патрубков, чтобы они соответствовали диаметру трубы глушителя.
После того как будет заменена прогоревшая часть глушителя уже на вваренных фланцевых соединениях, устанавливаются лямбда-зонды. Затем глушитель устанавливается на автомобиль.
В этом случае приобретён глушитель целиком в рабочем состоянии и будут его устанавливать мастера целиком взамен старого. А также установят ранее снятые лямбда-зонды.
Мастера понятно объяснили, как выполнить замену глушителя целиком на Рено Логан своими руками и если у вас нет свободного времени тогда приезжайте в автосервис.
Замена глушителя на Рено Логан видео
На этом заканчиваю редактировать статью.
До свидания. Ставьте лайки и пишите комментарии.
Читайте далее:
Способы ремонта и замены гофры
Сотрудники СТО скептически относятся к решению автовладельца самостоятельно заменить виброгаситель без сварки. Несмотря на это, соединение может быть достаточно надежным, если правильно подобрать гофру и последовательно выполнить ряд мероприятий. Каких-либо специфических инструментов не потребуется. Все необходимое обычно есть в гараже.
Ремонт высокотемпературным герметиком
Герметик, предназначенный для ремонта глушителя, можно использовать в ремонте виброкомпенсатора. Порядок действий следующий:
- Нанести герметик на поверхность гофры снаружи.
- Обернуть деталь несколько раз полоской тонкой жести (ширина равна длине сильфона).
- Зафиксировать жесть хомутами посредине и по краям.
- Через сутки герметик отвердеет, можно продолжать езду на авто.
Замена гофры с помощью хомутов
Чтобы воспользоваться таким методом, нужно подобрать новую гофру, длина которой на 5 см больше расстояния между швов, оставшихся от поломавшейся детали. Внутренний диаметр в патрубках гофры должен быть на 1 мм больше диаметра труб в выхлопной системе. Последовательность действий:
- Установить машину над смотровой ямой.
- Снять участок с поврежденным виброгасителем.
- Болгаркой срезать сломанную гофру, удалить заусенцы.
- Сделать пару запилов на торцах патрубков, чтобы они плотно прилегали к трубам. Поверх неглубоких надрезов нанести герметик.
- Надеть гофру, зафиксировать (но не затягивать) хомуты, чтобы скорректировать положение.
- Установить деталь по месту, не забыв заменить прокладки.
- Затянуть хомуты. Чтобы гайки не раскручивались, резьбу накернить.
Опытные автовладельцы утверждают, что на хомутах гофра держится не хуже, чем при сварке. Но есть один минус – от продольного удара деталь может соскочить с трубы. Поэтому, если автомобиль обладает низкой посадкой, придется ездить аккуратнее.
Резьбовое соединение
Установка виброгасителя резьбовым соединением достаточно надежная, если сравнивать со сваркой. Подготовительные работы – те же, что перечислены выше. Замена осуществляется в следующем порядке:
- Устанавливается новый сильфон.
- По окружности патрубка, который надевается на выхлопную трубу, на одинаковом расстоянии сверлят насквозь до 8 отверстий диаметром 4,2 мм.
- С помощью метчика М5 в отверстиях на трубе нарезается резьба, отверстия на патрубке рассверливают, чтобы получить диаметр 5 мм.
- Болты и отверстия обрабатывают герметиком, после чего гофру одним концом крепят на место с помощью граверных шайб.
- До того, как закрепить другой конец гофры, конструкцию собирают и устанавливают на машину. Далее отмечают линию, где размещается край патрубка, во избежание перекоса.
- Конструкцию снимают, сверлят отверстия и крепят второй патрубок.
- Пробная поездка.
Резьбовое соединение позволяет не обращаться в СТО, при этом получить качественный результат. Установленная таким способом гофра не боится поперечных и продольных воздействий.
Эпоксидная смола
Применение эпоксидной смолы в случае поломки виброкомпенсатора считается временной мерой. Если нужно срочно восстановить работоспособность авто, но нет времени ехать на ремонт в автосервис, можно прибегнуть к простому способу ремонта гофры. Понадобится медицинский бинт, лучше взять эластичный. Ткань пропитывают эпоксидной смолой, после чего наматывают на гофру. После застывания состава можно пользоваться машиной в обычном режиме. Такой способ поможет не более, чем на месяц. Вместо бинта можно использовать термостойкую ленту, стеклоткань.
Система выпуска отработавших газов Рено Логан
Система выпуска отработавших газов: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор отработавших газов; 4 — демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейн подвески системы
Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны. Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка. Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.
Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):
1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран
Выпускной коллектор закрыт теплозащитным экраном…
… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

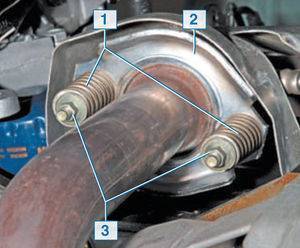

Соединение приемной трубы с выпускным коллектором: 1 — пружина; 2 — прижимная пластина; 3 — гайка
Выпускной коллектор с датчиком концентрации кислорода: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров; 5 — экран выпускного коллектора
В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.
Расположение меток на трубе между нейтрализатором и дополнительным глушителем
Расположение меток на трубе между дополнительным и основным глушителями
Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы. Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.
Ремонт или замена гофры Рено Сценик 1
— Может, все-таки можно отремонтировать? – таким вопросом задаются автолюбители, задумчиво взирая на разрушенную гофру.
К чему приведет ремонт? За ответом стоит обратить внимание на характер конструкции этой детали, а именно, на три ее главных качества:
- Сохранение целостности.
- Прочность корпуса и мест стыков с магистралью.
- Устойчивость к механическим нагрузкам.
Жесткие заплаты лишат гофру гибкости, а вибрации и колебания приведут к новым разрывам в оплетке. Гибкие заплаты все равно будут крепиться за счет жестких сварных швов, то есть эффект будет тот же. В итоге одно из качеств будет нарушено – гофра не сможет сжиматься и разжиматься, как прежде, прочность всей конструкции будет на порядок ниже, герметичность нарушится.
Как заменить глушитель на «Рено Логан»
Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:
- итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
- глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
- оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.
Подготовка инструментов для работы
Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.
Видео: замена глушителя целиком
Демонтаж глушителя своими руками
После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.
Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:
- Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
- После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
- Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.
